Tuotetyyppi	Sähkökäyttöinen pyörivä ruohonleikkuri
Merkki	FLYMO
Malli	ROLLERMO RM032
Leikkuuleveys	32 cm
Terän pyörimisnopeus	3400 rpm
Nimellisteho	1.0 kW
Paino	8.97 kg
Virtalähde	230 V / 50 Hz, verkkojohto
Äänenpainetaso (korvan kohdalla)	80.2 dB(A)
Taattu äänitehotaso	96 dB(A)
Käsi- ja käsivärinä (ah)	2.08 m/s²
Värinän epävarmuus (K)	1.5 m/s²
Keräyssäkki	Jäykkä säkki kielekkeellä
Ohjaustanko	Ylä- ja alaohjaustanko, taitettava
Leikkuukorkeuden säätö	Manuaalinen, ennen käyttöä
Lämpösuojaus	Sisäänrakennettu lämpökatkaisin
Terän tyyppi	Pyörivä metalliterä
Terän vaihto	50 käyttötunnin välein tai 2 vuoden välein
Jatkojohdon enimmäispituus	40 m (poikkipinta 1,0 mm²)
Takuu	Valmistajan takuu (katso ohjeet)
Säilytyslämpötila	Viileä ja kuiva paikka
Valmistusmaa	Ruotsi (Husqvarna AB)

Usein kysytyt kysymykset - ROLLERMO RM032 FLYMO

Kuinka käynnistää FLYMO ROLLERMO RM032 -ruohonleikkuri?

Kytke verkkojohto 230 V pistorasiaan. Pidä turvavipu (käynnistys/pysäytys) painettuna moottorin käynnistämiseksi. Vapauta vipu pysäyttääksesi.

Kuinka säätää leikkuukorkeutta?

Leikkuukorkeus säädetään manuaalisesti siirtämällä vipua tai pyörää. Varmista, että ruohonleikkuri on sammutettu ja irrotettu verkosta ennen säätöä.

Mitä tehdä, jos ruohonleikkuri tärisee epänormaalisti?

Pysäytä välittömästi, irrota pistoke ja tarkasta terä: se voi olla epätasapainossa, vaurioitunut tai huonosti kiinnitetty. Vaihda terä tarvittaessa.

Kuinka puhdistaa keräyssäkki?

Tyhjennä säkki jokaisen käytön jälkeen. Pese se puhtaalla vedellä ja anna kuivua. Älä käytä hankaavia puhdistusaineita. Tarkasta säkin kunto säännöllisesti.

Milloin terä on vaihdettava?

Vaihda metalliterä 50 käyttötunnin välein tai 2 vuoden välein, vaikka se näyttäisi hyvältä. Käytä käsineitä vaihdon aikana.

Voinko käyttää jatkojohtoa?

Kyllä, käytä enintään 40 metrin pituista ulkojatkojohtoa, jonka poikkipinta on vähintään 1,0 mm². Älä kääri johtoa käytön aikana.

Kuinka säilyttää ruohonleikkuri käytön jälkeen?

Anna jäähtyä vähintään 30 minuuttia. Puhdista se, taita ohjaustanko ja säilytä kuivassa ja pakkaselta suojatussa paikassa, lasten ulottumattomissa.

Mitä tehdä, jos ruohonleikkuri ei käynnisty?

Tarkista sähkönsyöttö, johdon kunto ja ettei lämpösuoja ole lauennut. Jos ongelma jatkuu, ota yhteyttä valtuutettuun huoltoon.

Voiko märkää ruohoa leikata?

Märän ruohon leikkaamista ei suositella, koska se voi aiheuttaa liukastumisia ja vahingoittaa ruohonleikkuria. Odota, että nurmikko on kuiva.

Mistä löydän varaosia tälle mallille?

Varaosia (terä, pultti, aluslevy jne.) on saatavana valtuutetuista Husqvarna/FLYMO-huoltokeskuksista. Käytä vain alkuperäisiä osia.

KÄYTTÖOHJE ROLLERMO RM032 FLYMO

1. Ylempi kahva
2. Alempi kahva
3. Johdon pidike x 2
4. Kahvan nuppi x 4
5. Tiivistysrengas x 4
6. Pultti x 2
7. Ruohonkerääjän kahva
8. Ruoholaatikon yläosa
9. Ruoholaatikon alaosa, ruohonkerääjän läppä, käyttöopas, varoitusmerkit, ruohonleikkurin arvokilpi

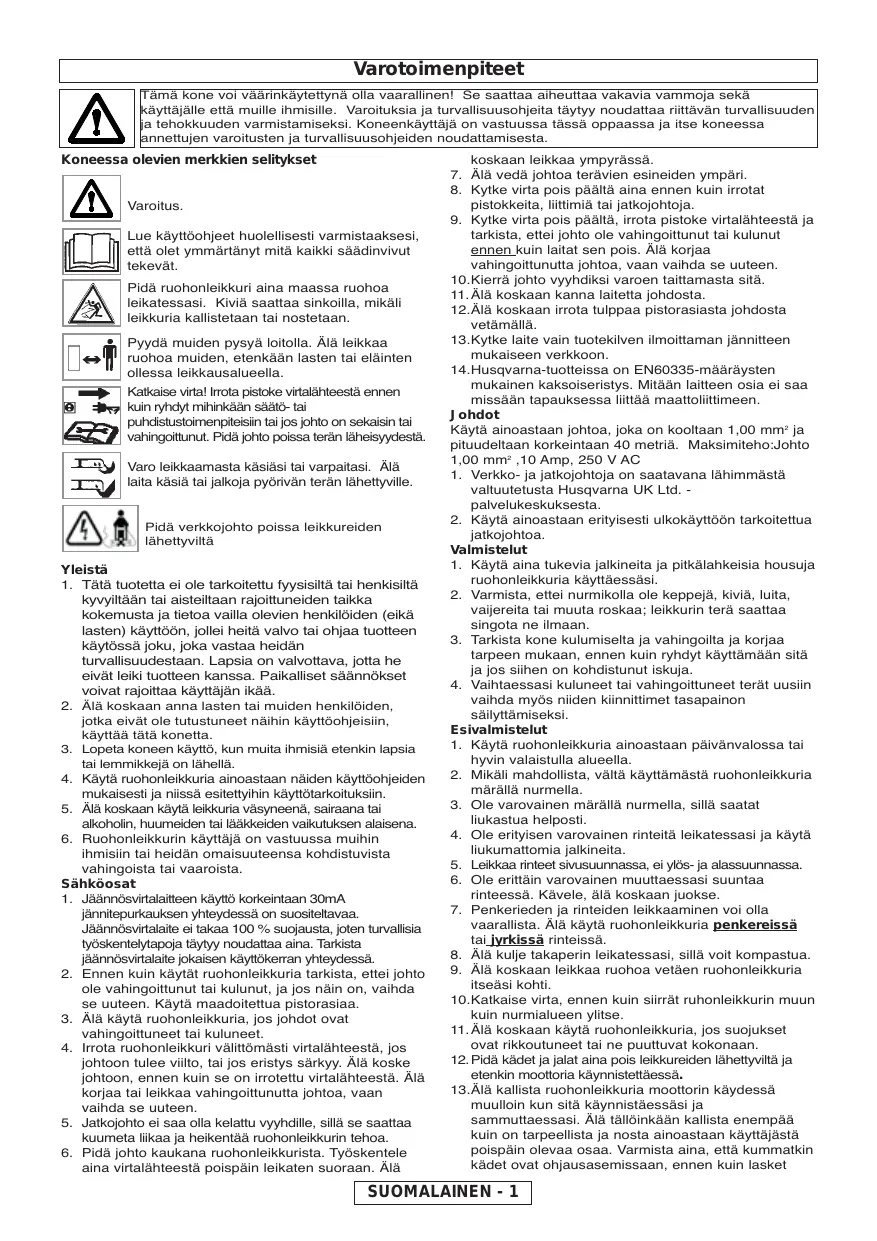

Tämä kone voi väärinkäytettynä olla vaarallinen! Se saattaa aiheuttaa vakavia vammoja sekä käyttäjälle että muille ihmisille. Varoituksia ja turvallisuusohjeita täytyy noudattaa riittävän turvallisuuden ja tehokkuuden varmistamiseksi. Koneenkäyttäjä on vastuussa tässä oppaassa ja itse koneessa annettujen varoitusten ja turvallisuusohjeiden noudattamisesta.

Koneessa olevien merkkien selitykset

Varoitus.

Lue käyttöohjeet huolellisesti varmistaaksesi, että olet ymmärtänyt mitä kaikki vivut tekevät.

Pidä ruohonleikkuri aina maassa ruohoa leikatessasi. Kiviä saattaa sinkoilla, mikäli leikkuria kallistetaan tai nostetaan.

Pysy muiden loitolla. Älä leikkaa ruohoa muiden, etenkään lasten tai eläinten ollessa leikkausalueella.

Katkaise virta! Irrota pistoke virtalähteestä ennen kuin ryhdyt mihinkään säätö- tai puhdistustoimenpiteisiin tai jos johto on sekaisin tai vahingoittunut. Pidä johto poissa terän läheisyydestä.

Varo leikkaamasta käsiä tai varpaitasi. Älä laita käsiä tai jalkoja pyörivän terän lähettyville.

Pidä verkkojohto poissa leikkureiden lähettyviltä.

Yleistä

1. Tätä tuotetta ei ole tarkoitettu fyysisiltä tai henkisiltä kyvyiltään tai aisteiltaan rajoittuneiden taikka kokemusta ja tietoa vailla olevien henkilöiden (eikä lasten) käyttöön, ellei heitä valvo tai ohjaa tuotteen käytössä joku, joka vastaa heidän turvallisuudestaan. Lapsia on valvottava, jotta he eivät leiki tuotteen kanssa. Paikalliset säännökset voivat rajoittaa käyttäjän ikää.
2. Älä koskaan anna lasten tai muiden henkilöiden, jotka eivät ole tutustuneet näihin käyttöohjeisiin, käyttää tätä konetta.
3. Lopeta koneen käyttö, kun muita ihmisiä, etenkin lapsia tai lemmikkejä, on lähellä.
4. Käytä ruohonleikkuria ainoastaan näiden käyttöohjeiden mukaisesti ja niissä esitettyihin käyttötarkoituksiin.
5. Älä koskaan käytä leikkuria väsyneenä, sairaana tai alkoholin, huumeiden tai lääkkeiden vaikutuksen alaisena.
6. Ruohonleikkurin käyttäjä on vastuussa muihin ihmisiin tai heidän omaisuuteensa kohdistuvista vahingoista tai vaaroista.

Sähköosat

1. Jännösvirtalaitteen käyttö korkeintaan 30 mA jännitepurkauksen yhteydessä on suositeltavaa. Jännösvirtalaite ei takaa 100% suojausta, joten turvallisia työskentelytapoja täytyy noudattaa aina. Tarkista jännösvirtalaite jokaisen käyttökerran yhteydessä.
2. Ennen kuin käytät ruohonleikkuria, tarkista, ettei johto ole vahingoittunut tai kulunut, ja jos näin on, vaihda se uuteen. Käytä maadoitettua pistorasiaa.
3. Älä käytä ruohonleikkuria, jos johto on vahingoittunut tai kulunut.
4. Irrota ruohonleikkuri välittömästi virtalähteestä, jos johtoon tulee vika tai jos eristys särkyy. Älä koske johtoon, ennen kuin se on irrotettu virtalähteestä. Älä korjaa tai leikkaa vahingoittunutta johtoa, vaan vaihda se uuteen.
5. Jatkojohto ei saa olla käärittynä vyyhdille, sillä se saattaa kuumentua liikaa ja heikentää ruohonleikkurin tehoa.
6. Pidä johto kaukana ruohonleikkurista. Työskentele aina virtalähteestä poispäin leikaten suoraan. Älä

koskaan leikkaa ympyrässä.

1. Älä vedä johtoa terävien esineiden ympäri.
2. Kytke virta pois päältä ennen kuin irrotat pistokkeita, liittimiä tai jatkojohtoja.
3. Kytke virta pois päältä, irrota pistoke virtalähteestä ja tarkista, ettei johto ole vahingoittunut tai kulunut ennen kuin laitat sen pois. Älä korjaa vahingoittunutta johtoa, vaan vaihda se uuteen.

10. Kierrä johto vyyhdiksi varoen taittamasta sitä.

1. Älä koskaan kanna laitetta johdosta. 12. Älä koskaan irrota tulppaa pistorasiasta johdosta vetämällä. 13. Kytke laite vain tuotekilven ilmoittaman jännitteen mukaiseen verkkoon. 14. Husqvarna-tuotteissa on EN60335-määräysten mukainen kaksoiseristys. Mitään laitteen osia ei saa missään tapauksessa liittää maadoitusliittimeen.

Johdot

Käytä ainoastaan johtoa, joka on kooltaan 1,00 mm² ja pituudeltaan korkeintaan 40 metriä. Maksimiteho. Johto 1,00 mm², 10 A, 250 V AC

1. Verkko- ja jatkojohtoja on saatavana lähimmästä valtuutetusta Husqvarna UK Ltd. -palvelukeskuksesta.
2. Käytä ainoastaan erityisesti ulkokäyttöön tarkoitettua jatkojohtoa.

Valmistelut

1. Käytä aina turvajalkineita ja pitkälahkeisia housuja ruohonleikkuria käyttäessäsi.
2. Varmista, ettei nurmikolla ole keppejä, kiviä, luita, vaijereita tai muita roskia; leikkurin terä saattaa singota ne ilmaan.
3. Tarkista kone kulumisen ja vaurioiden varalta ja korjaa tarpeen mukaan ennen käyttöä, erityisesti jos siihen on kohdistunut iskuja.
4. Vaihtaessasi kuluneet tai vaurioituneet terät uusiin, vaihda myös niiden kiinnittimet tasapainon säilyttämiseksi.

Esivalmistelut

1. Käytä ruohonleikkuria ainoastaan päivänvalossa tai hyvin valaistulla alueella.
2. Mikäli mahdollista, vältä ruohonleikkurin käyttöä märällä nurmella.
3. Ole varovainen märällä nurmella, sillä saatat liukastua helposti.
4. Ole erityisen varovainen rinteitä leikatessasi ja käytä liukumattomia jalkineita.
5. Leikkaa rinteet sivusuunnassa, ei ylös- ja alassuunnassa.
6. Ole erittäin varovainen muuttaessasi suuntaa rinteessä. Kävele, älä koskaan juokse.
7. Penkereiden ja rinteiden leikkaaminen voi olla vaarallista. Älä käytä ruohonleikkuria penkereissä tai jyrkissä rinteissä.
8. Älä kulje takaperin leikatessasi, sillä voit kompastua.
9. Älä koskaan leikkaa ruohoa vetäen ruohonleikkuria itseäsi kohti. Katkaise virta ennen kuin siirrät ruohonleikkurin muun kuin nurmialueen yli.
10. Älä koskaan käytä ruohonleikkuria, jos suojukset ovat rikkoutuneet tai ne puuttuvat kokonaan.
11. Pidä kädet ja jalat aina poissa leikkurin läheisyydestä ja etenkin moottoria käynnistettäessä. Älä kallista ruohonleikkuria moottorin käydessä muulloin kuin sitä käynnistäessä ja sammuttaessasi. Älä tällöinkään kallista enempää kuin on tarpeellista ja nosta ainoastaan käyttäjästä poispäin olevaa osaa. Varmista aina, että kummatkin kädet ovat ohjausasemissaan, ennen kuin lasket

Varotoimenpiteet

laske leikkuri takaisin maahan. 14. Älä laita käsiä ruohonpoistoaukon lähelle. 15. Älä koskaan nosta leikkuria ylös tai kanna sitä moottorin käydessä tai sen ollessa liitettynä virtalähteeseen. 16. Irrota pistoke virtalähteestä: - jos jätät leikkurin yksikseen, edes hetkeksi; - ennen kuin puhdistat mitään tukoksia; - ennen kuin tarkastat tai puhdistat leikkuria tai työskentelet sen parissa; - jos osut johonkin esineeseen. Älä käytä leikkuria ennen kuin olet varma, että se on täysin turvallinen käyttää; - jos ruohonleikkuri alkaa täristä tavallista enemmän. Tarkista se välittömästi. Kova tärinä saattaa aiheuttaa henkilövahinkoja.

Kunnossapito ja säilytys

1. Vaara: Älä koske pyörivään terään (teriin).
2. Varmista, että kaikki mutterit, pultit ja ruuvit ovat kireällä varmistaaksesi, että ruohonleikkuri on turvallinen käyttää.
3. Tarkista säännöllisesti, ettei kerääjässä ole kulumia.
4. Vaihda kuluneet tai vahingoittuneet osat turvallisuussyistä.
5. Käytä ainoastaan tähän ruohonleikkuriin tarkoitettuja vaihtoteriä, suojuksia, välilevyjä ja muita osia.
6. Varo ruohonleikkuria säätäessäsi, etteivät sormesi joudu liikkuvien terien ja ruohonleikkurin kiinteiden osien väliin.
7. Säilytä viileässä, kuivassa paikassa poissa lasten ulottuvilta. Älä säilytä ulkona.
8. Anna laitteen jäähtyä vähintään 30 minuuttia ennen varastoimista.

Lämpökatkaisin

Moottorissa on lämpökatkaisin, joka laukeaa kun terä jumiutuu tai moottori ylikuormittuu. Kun näin tapahtuu, sammuta ja irrota pistoke pistorasiasta. Lämpökatkaisin palautuu takaisin vasta kun käynnistys/pysäytysvipu

vapautetaan. Poista mahdollinen este ja odota muutama minuutti, jotta lämpökatkaisin palautuu, ennen kuin jatkat ruohonleikkurin käyttöä.

Terän irrotus ja kiinnitys

Sammuta, odota kunnes terä on lakannut pyörimästä ja irrota pistoke sähköverkosta ENNEN KUIN yrität irrottaa tai kiinnittää terää. Muista käsitellä terää varoen. Terävät reunat voivat aiheuttaa vahinkoa.

KÄYTÄ KÄSINEITÄ.

Terän irrotus

R1 - terän pultti R2 - aluslaatta R3 - terä

1. Irrota terän pultti pitämällä lujasti kiinni terästä yhdellä kädellä (käytä käsineitä) ja kierrä terän pultti auki mutteriavaimella kääntämällä vastapäivään (R).
2. Poista terän pultti, aluslaatta ja terä. (R)
3. Tarkista onko terä vahingoittunut ja puhdista tarvittaessa.
4. Jos terä on vaikea saada irti, laita ruuvimeisseli (S1) aukkoon (S2) lukitaksesi vetopyörän ja väännä terän

pultti sen jälkeen mutteriavaimella kääntämällä vastapäivään. Muista poistaa ruuvimeisseli ennen kuin yrität käynnistää ruohonleikkurin.

Vaihda metallinen terä 50 käyttötunnin tai 2 vuoden jälkeen (kumpi toteutuu ensin), riippumatta terän kunnosta. Jos terä on haljennut tai muuten vahingoittunut, vaihda se uuteen.

Terän kiinnitys

1. Kiinnitä terä akseliin niin, että terävät reunat osoittavat poispäin akselista.
2. Laita terän pultti aluslaatan ja terän läpi.
3. Pidä lujasti kiinni terästä yhdellä kädellä (käytä käsineitä) ja kiristä terän pultti tiukalle mutteriavaimella. Älä kiristä liikaa.

Ympäristö

• Ota ympäristöasiat huomioon hävittäessäsi tuotetta.
• Mikäli tarpeen, paikalliset viranomaiset antavat hävittämistä koskevia neuvoja.

Tuotteessa tai pakkauksessa oleva -merkki tarkoittaa, että tätä tuotetta ei voi hävittää talousjätteiden tavoin. Sen sijaan se täytyy viedä asianmukaiseen sähkö- ja elektronisten

laitteiden kierrätyspisteeseen. Kun hävität tämän tuotteen asianmukaisesti, autat estämään ympäristölle ja ihmisille mahdollisesti aiheutuvia haitallisia jälkiseurauksia, joita saattaa syntyä, jos tämä tuote hävitetään väärällä tavalla. Tarkempia tietoja tämän tuotteen kierrätyksestä saat ottamalla yhteyttä paikalliseen kunnanvirastoon, kotitalouksien jätepalveluun tai liikkeeseen, josta ostit tuotteen.

Suositeltavat huoltotoimenpiteet

Koneessa on hopean värinen ja musta arvokilpi. - On suositeltavaa, että kone huolletaan vähintään kerran vuodessa, ja useammin jos ammattikäytössä.

Takuu & takuutodistus

Jos jokin osa osoittautuu vialliseksi valmistusvirheen takia takuuajan sisällä, Husqvarna UK Ltd. korjaa vian tai vaihtaa uuteen valtuutetussa huoltoliikkeessä maksutta asiakkaalle edellyttäen, että-

a) viasta ilmoitetaan suoraan valtuutetulle korjaamolle; b) ostotodistus esitetään; c) vika ei johdu väärinkäytöstä, laiminlyönnistä tai käyttöohjeiden vastaisesta käytöstä; d) vika ei johdu normaalista kulumisesta; e) ruohonleikkuria ei ole huoltanut tai korjannut, purkanut tai muuten käsitellyt kukaan muu kuin Husqvarna UK Ltd. valtuuttama henkilö; f) ruohonleikkuria ei ole vuokrattu; g) ruohonleikkurin omistaa sen alkuperäinen ostaja; h) ruohonleikkuria ei ole käytetty kaupallisiin tarkoituksiin. * Kulutuskauppaa koskevissa asioissa noudatetaan lisäksi jälleenmyyjän ja kuluttajan välillä kuluttajasuojalain säännöksiä. Seuraavista johtuvat viat eivät kuulu takuun piiriin, joten

on tärkeää, että luet Käyttöoppaassa annetut ohjeet ja ymmärrät kuinka konetta käytetään ja huolletaan: Takuu ei kata seuraavia:

• Ilmoittamatta jätetystä häiriöstä aiheutuneet viat
• Yhtäkkisestä iskusta aiheutuneet viat.
• Käyttöoppaassa annettujen ohjeiden ja suositusten laiminlyönnistä johtuvat viat.
• Vuokrakäytössä olevia ruohonleikkureita.
• Seuraavassa luetellut osat luokitellaan kuluviksi osiksi ja niiden kesto riippuu huollosta, joten ne eivät yleensä ole korvattavissa takuun puitteissa: terät ja verkkojohto.
• HUOM!

Husqvarna UK Ltd. ei kata sellaisia vahinkoja, jotka johtuvat suoraan tai epäsuoraan sellaisten varaosien tai lisäosien käytöstä, jotka eivät ole Husqvarna UK Ltd:n valmistamia tai sen hyväksymiä, tai vikoja, jotka johtuvat ruohonleikkuriin tehdyistä muutoksista.

Vaihto-osat

Terä

Viitenumero:

FLY046

Osanumero:

510760890

EY-VAATIMUSTENMUKAISUUSVAKUUTUS

Husqvarna AB, 561 82 Huskvarna, Ruotsi

Vakuuttaa yksin vastuullisena, että saha(t):

Luokitus: Sähkökäyttöinen ruohonleikkuri

Tyyppi: VMO32, VMO32+, RM032, EMO32, EMO32+

Sarjanumero: Katso tuotteen arvokilvestä

Valmistusvuosi: Katso tuotteen arvokilvestä

vastaa seuraavien EY-direktiivien vaatimuksia:

98/37/EEC (28.12.09 asti), 2006/42/EC (29.12.09 alkaen), 2004/108/EC, 2000/14/EC

seuraavien yhdenmukaistettujen EU-standardien mukaisesti:

EN60335-1, EN60335-2-77, EN836, EN50366, EN55014-1, EN61000-3-2, EN61000-3-3

Yllä olevan tuotteen (tuotteiden) näytekappaleesta mitattu suurin melutaso käyttäjän kohdalla vastaa taulukossa annettua tasoa.

Yllä olevan tuotteen (tuotteiden) näytekappaleesta EN ISO 5349 -säädöksen mukaisesti mitattu suurin käden/käsivarren tärinätaso vastaa taulukossa annettua arvoa a_h .

2000/14/EY: Mitattu äänen voimakkuuden (L WA) ja taattu äänen voimakkuuden (L WA) arvot ovat taulukossa esitettyjen mukaiset.

Yhdenmukaisuuden arviointimenettelytavat.. Annex VI

Kehitys- ja tutkimuspäällikkö

Husqvarna UK Ltd.

Teknisten asiakirjojen hallussapitäjä

Tyyppi	VM032	VM032+	RM032	EM032	EM032+
Leikkausleveys (cm)	32	32	32	32	32
Leikkauslaitteet pyörismisopeus (rpm)	3,400	3,400	3,400	3,400	3,400
Strøm (kW)	1.1	1.2	1.0	900	1.0
Målt lydeffekt LwA (dB(A))	95	95	95	95	95
Garantert lydeffekt LwA (dB(A))	96	96	96	96	96
Taso (dB(A))	80.2	80.2	80.2	80.2	80.2
Arvo ah (dB(A))	2.08	2.08	2.08	2.08	2.08
Paino (Kg)	9.09	9.09	8.97	8.74	8.74
Epätarkkuus K ah (m/s2)	1.5	1.5	1.5	1.5	1.5
Jännite/Hertz	230V/50Hz	230V/50Hz	230V/50Hz	230V/50Hz	230V/50Hz

Turvallisuusmääräykset

Leikkuuterän irrottaminen ja kiinnittäminen

Takuu ja takuupolitiikka

Valmistusvuosi. Katso tuotteen arvokilpi
