MANUALE UTENTE MOTORLIFT 5500 CHAMBERLAIN

(12) Palanca de 1desembrague del carro

SECCION DE MONTAJE 5-8

1

ENSAMBLAJE DEL CARRIL DE RODADURA 5

Interruptor del numero 1

Teclado 1

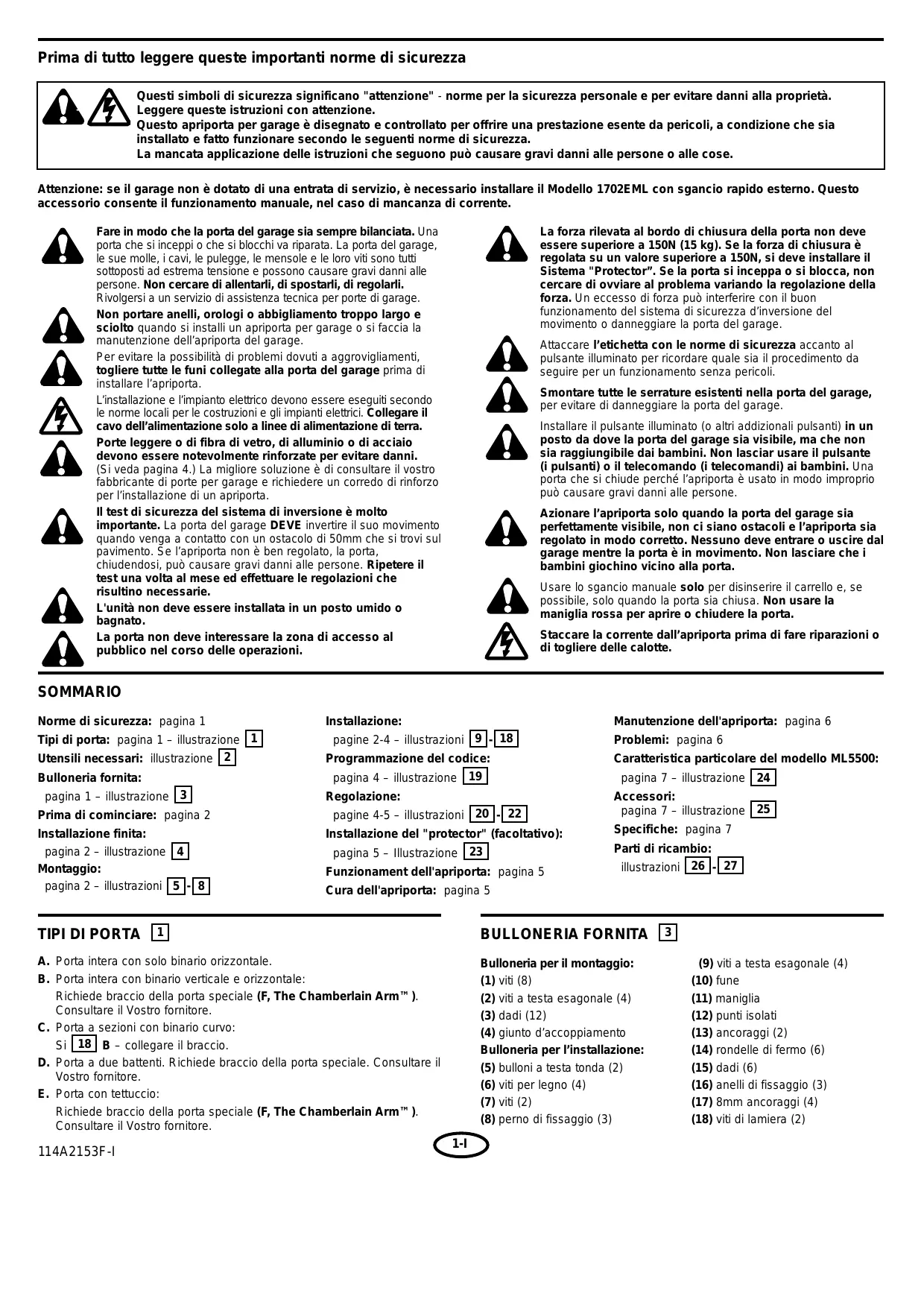

Questi significoli di sicurezza significano "attenzione" - norme per la sicurezza personale e per evitare danni alla propietà. Leggere queste istruzioni con attenzione.

Questo apriorta per garag e disegnato e controllato per offrre una prestazione esente da pericoli, a condizione che sia installato e fatto funzionare secondo le seguenti norme di sicurezza.

La mancata applicazione delle istruzioni che seguono più causare gravi danni alle persone o alle cose.

Attenzione: se il garage non è dotato di una entrata di servizio, è necessario installare il Modelo 1702EML con sgancio rapido esterno. Questo accessorio consente il funzionamento manuale, nel caso di mancanza di corrente.

Fare in modo che la porta del garage sia sempre bilanziata. Una porta che si incecci o che si blocchi va riparata. La porta del garage, le sue molle, i cavi, le pulegge, le mensole e le loro viti sono tutti sottoposti ad estrema tensione e possono causare gravi danni alle persone. Non cercare di allentarli, di spostarli, di regolarli. Rivolgersi a un servizio di assistenza tecnica per porte di garage.

Non portare anelli, orologi o abbigliamento troppo largo e sciolto quando si installi un apriorta per garage o si faccia la manutenzione dell'apriorta del garage.

Per evitare la possibilità di problemi dovuti a aggrovigliamenti, togliere tutte le funi collegate alla porta del garage prima di installare l'apriorta.

L'installazione e l'impiano elettrico devono essere eseguite secondo le norme locali per le costruzioni e gli impiani elettrici. Collegare il cavo dell'alimentazione solo a linee di alimentazione di terra.

Porte leggere o di fibra di vetro, di alluminio o di acciaio devono essere notevolmente rinforzate per evitare danni. (Si veda pagna 4.) La migliorie soluzione è di consultare il sostro fabricante di porte per garage e richiedere un corredo di rinforzo per l'installazione di un apriorta.

Il test di sicurezza del sistema di inversionione è molto importante. La porta del garage DEVE invertire il suo movimento quando venga aicontato con un ostacolo di 50mm che si trovi sul pavimento. Se l'apriorta non è ben regolato, la porta, chiudendosi, può causare gravi danni alle persone. Ripetere il test una volta al mese ed effettuare le regolazioni che risultino necessarie.

L'unità non deve essere installata in un posto umido o bagnato.

La porta non deve interessare la zona di accesso al pubblico nel corso delle operazioni.

La forza rilevata al bordo di chiusura della porta non deve essere superiore a 150N (15 kg). Se la forza di chiusura è regolata su un valore superiore a 150N, si deve installare il Sistema "Protector". Se la porta si inceppa o si blocca, non cercare di ovviare al problema variating la regolazione della forza. Un effesso di forza può interferire con il buon funzionamento delsystemadi sicurezza d'inversione del movimento o danneggiare la porta del garage.

Attaccare l'etichetta con le norme di sicurezza accanto al pulsante illuminato per ricordare quale sa il procedimento da seguire per un funzionamentoenza pericoli.

Smontare tutte le serrature esistenti nella porta del garage, per evitare di danneggiare la porta del garage.

Installare il pulsante illuminato (o altri addizzionali pulsanti) in un posto da dove la porta del garage sia visible, ma che non sia raggiungibile dai bambini. Non lasciar useare il pulsante (i pulsanti) o il telecomando (i telecomandi) ai bambini. Una porta che si chiude perché l'apriorta è usato in modo improprio cui cui sono gli uomini.

Azionare l'apriorta solo quando la porta del garage sia perfettamente visible, non ci siano ostacoli e l'apriorta sa regolato in modo corretto. Nessuno deve entrare o uscire dal garage nelle la porta è in movimento. Non lasciare che i bambini giochino vicino alla porta.

Usare lo sgancio manuale solo per disinserire il carrello e, se possible, solo quando la porta sia chiusa. Non usare la maniglia rossa per aprire o chiudere la porta.

Staccare la corrente dall'apriorta prima di fare riparazioni o di togliere delle calotte.

SOMMARIO

Norme di sicurezza: pagina 1

Tip di porta: pagina 1 - illustrazione 1

Utensili necessari: illustrazione 2

Bulloneria fornita:

pagina 1 - illustrazione 3

Prima di cominciare: pagina 2

Installazione finita:

pagina 2 - ilustrazione 4

Montaggio:

pagina 2 - Ilustrazioni [5] - [8]

Installazione:

9-18

Programmazione del codice:

pagina 4 - illustrazione 19

Regolazione:

pagine 4-5-illustrazioni 20-22

Installazione del "protector" (facoltativo):

pagina 5 - Ilustrazione [23]

Funzionament dell'apriorta: pagina 5

Cura dell'apriorta: pagina 5

Manutenzione dell'apriorta: pagina 6

Problemi: pagina 6

Caratteristica particolare del modello ML5500:
pagina 7 - illustrazione 24

Accessor:

pagina 7 - ilustrazione

Specifiche: pagina 7

Part di ricambio:

illustrazioni [26] - [27]

TIPI DI PORTA 1

A. Porta intera con solo binario orizzontale.
B. Porta intera con binario verticale e orizzontale:

Richiede braccio della porta speciale (F, The Chamberlain Arm™).

Consultare il Vostro fornitore.

C. Porta asezioni con binario curvo:
Si 18 B - collegare il braccio.
D. Porta a due battenti. Richiede braccio della porta speciale. Consultare il Vostro fornitore.
E. Porta con tettuccio:

Richiede braccio della porta speciale (F, The Chamberlain Arm™).

Consultare il Vostro fornitore.

BULLONERIA FORNITA 3

Bulleria per il montaggio:

(1) viti (8)
(2) viti a testa esagonale (4)
(3)dadi (12)
(4) giunto d'accoppiamento

Bulloneria per l'installazione:

(5) bulloni a testa tonda (2)
(6) viti per legno (4)
(7) viti (2)
(8) perno di fissaggio (3)

(9) viti a testa esagonale (4)
(10) fune
(11) maniglia
(12) puncti isolati
(13)ancoraggi (2)
(14) rondelle di fermo (6)
(15) dadi (6)
(16) anelli di fissaggio (3)
(17) 8mm ancoraggi (4)
(18) viti di lamiera (2)

PRIMA DI COMINIARE:

1. Guardare la parete o il soffitto sopra la porta del garage. La mensola della testata deve essere fissata saldamente alle strutture di sostegno.
2. Il garage ha il soffitto rifinito? In quello caso cui quere necessario aggiuungere una mensola di supporto e addizionale bulloneria di fissaggio (non fornita).
3. A seconda del tipo di porta, cui è necessario un tipo speciale di braccio della porta. Consultare il Vostro fornitore.
4. Se il garage non è dotato di una porta d'accesso, in aggiunta alla porta del garage, sare necessario installare il Modello 1702EML con sgancio rapido esterno.

INSTALLAZIONE FINITA 4

Procedendo con l'operazione di montaggio più essere utile seguito.
questo manuale far riferimento alle illustrazioni di una installmente
finita.

(1) mensole della rotaia
(7) lenti della luce
(2) carrello
(8) fune e maniglia per
lo sgancio manuale
(3) rotaia
(9)braccio curvo della porta
(4) mensola per appendere
(10) braccio diritto della porta
(5) cavo di alimentazione
(11) mensola della porta/ della testata
(6) apriorta
(12) leva di sgancio del carrello

MONTAGGIO - FASI 5.8

ASSEMBLAGGIO BINARIO DI GUIDA 5

1. (Fig. 5) Rovesciare il cartone del binario di guida aperta e mettere il contentuto su una superficie piania.
2. Alzare il binario di guida facendo attenzione a non deformare lo snodo dell'asta a vite.
3. (Fig. 5b) Girare gli elementi del binario di guida in modo tale che la parte pianà si rivolta verso il basso e la parte a vite in alto. Lavorare su una superficie pulita eleminando subito gli eventuali scarti.

ATTENZIONE: Non estrarre il binario di guida con il telaio (1) dall'asta a vite durante l'assemblaggio. La distance dal centro del telaio del binario di guida all'estremità dell'asta a vite è più predisposta in fabbrica su 230 mm circa.

Semplicitamente reinserire la foda di plastica se dovesse scivolare via durante i lavori di assemblaggio.

1. (Fig. 5c) Partendo dall'estremità del binario, posizionare le due (2) parti del binario in modo tale che l'asta a vite sua perpendicolare allo snodo. (E meglio non prenderlo con le mani, i bordi degli snodi sono ave taglienti!)
2. Inserire i bulloni (3) con cautela nei fori (4) sul bordo superiore del prossimo binario. E' importante posizionare i binari allineati su una superficie pianà in modo da non daneggiare i bulloni.
3. Inserire due viti (5) nei fori centrali del sostegno (6) e portare la lunghezza aperta allo snodo del binario di guida. Posizionare i fori come illustrato. Posizionare un secondo sostegno sull'altra parte del binario sulle viti, applicare i controddi (7) serrandoli manually. Inserire le altre due viti e serrare manually.
4. Prendere le aste a vite ai due lati dello snodo con il binario ad angolo retto su un sostofondo piano.Ripetere le operazioni 5 e 6.
5. Serrare le viti con una chiave di 11 mm iniziando dai fori centrali versogli snodi. Non serrare troppo.

FISSARE LA ROTAIA ALL'APRIPORTA 6

Allineare l'assemblaggio della rotaia (1) con l'apriorta (2). Far scorrere il giunto d'accoppiamento (3) sopra il rocchetto della rotaia (4). Far passare la rotaia atraverso la mensola dell'apriorta(5),finché il giunto d'accoppiamento non si aggiusti in modo sicuro sopra il rocchetto dell'apriorta (6).Allineare i fori delle due viti nella rotaia con quelli nella mensola dell'apriorta. Inserire due viti a testa esagonale (7) e dadi di fermo (8).Avvitare saldamente.

INSTALLAZIONE DEL CARRELLO 7

Far scorrere il carrello (1) su e lungo il fondo della rotaia finché non scatti saldamente al suoosto. Assicurarsi che sua installato in posizione corretta. Il braccio di sgancio del carrello deve essere orizzontale (posizione di arresto), con la freccia che punti in direzione opposta all'apriorta.

FISSARE LE MENSOLE DELLA ROTAIA 8

Allineare le mensole della rotaia (1) con la parte finale dell'assemblaggio della rotaia. Inserire due viti a testa esagonale (2) e due viti di fermo (3). Fissare saldamente.

A Anything pinto il montaggio dell'apriorta è finito.

INSTALLAZIONE - FASE 9-18

Portare occhiali di protezione quando si eseguono lavori versuso l'alto, per evitare di farsi maleagli occhi.

Smontare tutte le serrature della porta del garage per evitare che la porta del garage possa essere danneggiata.

Per evitare possibili danni alla persona, dovuti a aggrovigliamenti, togliere tutte le funi collegate alla porta del garage prima di installare l'apriorta.

L'installazione di questo prodotto dovrá essere fattin conformità con ZH1/494, VDE 0700 Parte 238 e VDE 0700 Parte 1.

Si raccomanda che, dove lo spazio lo permetta, l'apriorta sua installment a 2,1m o più dal pavimento.

POSIZIONARE LA MENSOLA DELLA TESTATA 9

La mensola della testata deve essere fissata rigidamente a una struttura di sostegno del garage. Rimforzare la parete o il soffitto con un'asse di 40mm se necessario, altrimenti ci potranno essere problemi con il funzionamento delsystema di sicurezza d'inversione del movimento.

La mensola della testata può essere fissata tanto alla parete (1) quando al soffitto (3).Seguire le istruzioni che sono più adatte ai particolari requisiti del caso.

Con la porta chiusa, marcare la linea centrale verticale (2) della porta del garage. Prolungare esta linea fino alla parete della testata sopra la porta.

Aprire la porta fino al punto massimo di apertura. Disegnare sulla parete della testata una linea orizzontale perpendiculara a 75mm sopra il punto più alto per fornire lo spazio di corsa per il bordo superiore della porta.

INSTALLAZIONE DELLA MENSOLA DELLA TESTATA 10

A. Installazione a parete: centrare la mensola (2) sulla linea di guida verticale (1) col bordo inferiore della mensola sulla linea orizzontale (6), (con la freccia che punti verso il soffitto)

Marcare uno dei due gruppi di fori della mensola (4 o 5). Non usare i fori designati per l'installazione a soffitto. Trapanare fori pilota di 4,5mm e fissare la mensola con viti per legno (3).

B. Installazione a soffitto: prolungare la linea di guida verticale (1) sino al soffitto. Centrare la mensola (2) sul segno verticale a non più di 150mm dalla parete. Assicurarsi che la freccia punti verso la parete.

Marcare solo i fori designati per l'installazione a soffitto (4). Trapanare fori pilota di 4,5mm e fissare la mensola con viti per legno (3). Per montaggio su calcestruzzo usare gli anticoraggi per calcestruzzo forniti (7).

FISSARE LA ROTAIA ALLA MENSOLA DELLA TESTATA 11

Collocare l'apriorta sul pavimento del garage, sotto la mensola della testata. Usare il materiale da imballaggio per proteggerne la copertura.

Nota: Perché la rotaia a T possa liberare le molle della porta asezioni cui essere necessario sollevare l'apriorta e metterlo su un supporto temporaneo.

L'apriorta deve essere fissato a un supporto o tenuto saldamente al suo除去 da un'altra persona.

Sollevare la rotaia finché le mensole della rotaia e quella della testata/della porta non si incontrino. Unirle con un perno di fissaggio (1). Inserire un anello di fissaggio (2) per unire saldamente le parti.

Nota: Per stabilire la distanza ideale alla porta alla rotaia è utile usare un'asse di 25 mm. (Non è necessaria nel caso che l'altezza libera sia insufficiente).

Sollevare l'apriorta e collocarlo su una scala a libero. Apriré la porta del garage. Mettere un'asse di 25mm (1) piatta sulla parte di sopra della porta, vicino alla linea centrale, come illustrato. Posare la rotaia sull'asse.

Se la porta alzata urto il carrello, tirare verso il basso il braccio di sgancio del carrello, in modo da staccare lesezioni interne/esterne. Il carrello può riranere non collegato finché non sia completato il collegamento tra il braccio della porta e il carrello.

COME APPENDERE L'APRIPORTA 13

L'apriorta deve essere fissato saldamente a una struttura di sostegno del garage. Fissare le mensole per appendere verso la parte davanti dell'apriorta come illustrato (1).

Tre installazioni tipo sono illustrate. Il vostro caso potrè essere diverso. Le mensole per appendere (2) devono essere a angolo (figura A) per offrir un supporto rigido. Se il soffitto è rifinito (figura B) attaccare una solida mensola di metallo (non fornita) (5) a una struttura di sostegno prima di installare l'apriorta. Per montaggio su calcestruzzo (figura C), usare gli anticoraggi per calcestruzzo forniti (6).

Su ciascun lato dell'apriorta misurare la distanza dall'apriorta alla struttura di sostegno (o sul soffitto).

Tagliare tutte e due i pesz di della mensola per appendere alla distanza desiderata. Appiattire una estremità di ciascuna mensola e piegarla o torcerla in modo da adattarla agli angoli di fissaggio. Non piegare dove ci sono i fori della mensola. Trapanare fori di guida di 4,5mm nelle strutture di sostegno (o sul soffitto). Attaccare ai supporti, con viti per legno, le estremità appiattite delle mensole (3).

Sollevare l'apriorta e fissarlo alle mensole per appendere con una vite, una rondella di fermo e un dato (4). Controllare che la rotaia sia centrata sopra la porta. TOGLIERE l'asse di 25mm . Azionare la porta manualmente. Se la porta urta la rotaia, alzare la mensola della testata.

FISSARE LA FUNE E LA MANIGLIA PER LO SGANCIO MANUALE 14

Far passare una estremità della fune (1) atraverso il foro sopra la maniglia rossa, in modo che la scritta "ATTENZIONE" si abbone. Il dato devesse a almeno 25mm dall'estremità della fune per evitare che si possa sciogliere.

Far passare l'altra estremità della fune atraverso il foro nel braccio di sgancio del carrello esterno (4). Regolare la lunghezza della fune in modo che la maniglia sia a 1,8m dal pavimento. Fissare con un dato dall'alto verso il basso.

Note: Se fosse necessario tagliare la fune, sigillare a caldo l'estremità della fune, che è stata tagliata, con un fiammifero o con un ascendino per evitare che si sfilacci.

PER EVITARE PROBLEMI DI INSTALLAZIONE, NON AZIONARE L'APRIPORTA FINCHE' LE ISTRUZIONI NON DICANO DI FARLO.

Collegare l'apriorta solo a una linea di alimentazione dotata di una appropriata messa a terra (e come specificato dal codice locale).

Collegare l'apriorta solo a una presa di corrente che sia controllata da un interruptore bipolare.

INSTALLAZIONE DEL PULSANTE ILLUMINATO 15

Collocare il pulsante illuminato in unippo da cui la porta sa perfettamente visibile, ma lontano alla porta e dalle sue parti meccaniche e che non possa essere raggiunto da bambini.

Gravi danni alle persona possono essere causati alla porta del garage in movimento, come conseguenza dell'uso inappropriato dell'apriorta. Non lasciar usare ai bambini il pulsante o il telecomando.

Attaccare l'etichetta "Attenzione" sulla parete vicino al pulsante illuminato per ricordare le norme di sicurezza da rispettare.

Ci sono due morsetti a viti (1) nella parte dietro del pulsante illuminato (2). Rimuovere circa 6mm di materiale isolante dal cavetto da campanelli (4). Separare i fili in modo da poter collegare il filo bianco/rosso alla vite del morsetto 1 e quello bianco alla vite del morsetto 2.

Fissare il pulsante illuminato a una parete interna del garage con le viti di lamiera (3) fornite. Trapanare fori 4mm e usare anticoraggi (6) se si deve installarlo in un muro a secco. Unippo adatto è a fianco della porta di servizio, lontano alla portata dei bambini.

Far correre il cavetto sulla parete e attraverso il soffitto fino all'apriorta del garage. Usare punti isolati (5) per fissarlo. Le viti di fissaggio del ricevitore (7) si trovano sul retro dell'apriorta. Collegare il cavetto alle viti nel seguente modo: bianco/rosso a 1 e bianco a 2.

Premere il pulsante per aprire o chiudere la porta. Premere un'altra volta per invertire il movimento della porta durante il ciclo di chiusura o per fermare la porta durante il ciclo di aperture.

INSTALLAZIONE DELLA LUCE E DELLE LENTI 16

llnstallare in agli portalampada (1) una lampadina che sa is al massimo di 40 watt. La luce si accenderà e restera accesa per 4 minuti e 1/2 quando è collegata la corrente. Dop o 4 minuti e 1/2 si spegnerà.

Sostituire le lampadine bruciate con lampadine 'heavy duty' per prestazioni pesanti.

Per installare il telaio premere leggermente sui lati (2); inserire le linguette (3) nelle fessure (4) della parte laterale. Procedere in ordine inverso per rimuovere il telaio.

FISSARE LA MENSOLA DELLA PORTA 17

Quando si tratti di una porta a tettuccio o di una porta con un doppio binario, è necessario un corredo per la conversione del braccio della porta. Seguire le istruzioni per l'installazione relative alla sostituzione del braccio della porta. Togliere e montare il corredo di conversione del braccio della porta con molta cura. Fare attenzione a non mettere le dita dove ci siano parti in movimento.

NOTA: Per porte per garage leggere è necessario un rinsforzo orizzontale e verticale.

Procedimento per l'installazione di porte asezioni o intere:

1. Centrare la mensola (1) nella parte superiore della faccia interna della porta come illustrato. Marcare i fori.

2. A. Porte di legno

Trapanare fori di 8mm e fissare la mensola della porta con un dato, una rondella di fermo, e bulloni a testa tonda (2).

B. Porte di lamiera

Fissare con viti di lamiera (3).

C. Porte intere opzionali

Fissare con viti di lamiera (3).

COLLEGARE IL BRACCIO DELLA PORTA AL CARRELLO 18

Installazione di porte a sezioni: Notare nella figura B la configurazione del braccio della porta.

Installazione di porte intere: Procedimento illustrato nella figura A.

Collegare le sezioni del braccio diritto (1) e del braccio curvo della porta (2) in modo da ottenere la massima lunghezza possibile con bulloneria (3, 4 e 5). Con la porta chiusa, collegare la sezione del braccio diritto della porta alla mensola della porta con un perno di fissaggio (6). Fissare con un anello di fermo (7).

Prima di collegare il braccio della porta al carrello, regolare i limiti di corsa. Le viti per la regolazione del limite di corsa si trovano sul pannello laterale.

Regolazione dell'apertura della porta: Diminuire il limite versuso l'alto.

Far fare alla vite per la regolazione del limite verso l'alto 5 giri e 1/2 in senso antiorario.

Premere il pulsante illuminato. Il carrello si muoverà fino a raggiungere la posizione di completinga aperture (8). Portare manually la porta in posizione di completinga aperture (parallela al pavimento) e alzare il braccio della porta (9) fino al carrello. Il braccio deve toccare il carrello solo dietro il foro di connessione (10) del braccio della porta, come si vuo videere nel disegno a linee continu. Augmente il limite verso l'alto, se necessario. Un giro completo equivale a 5cm di corsa della porta.

Regolazione della chiusura della porta: Diminuire il limite verso il basso. Far fare alla vite per la regolazione del limite verso il basso 5 giri in senso orario.

Premere il pulsante illuminato. Il carrelo si muoverà fino a raggiungere la posizione di completinga chiusura (11). Chiudere a mano la porta e alzare il braccio della porta (12) fino al carrello. Il braccio delve toccare il carrello solo davanti al foro di connessione del braccio della porta (13), come si cui vede nel disegno a linee tratteggiate. Diminuire il limite verso il basso, se necessario. Un giro completo equivale a 5cm di corsa della porta.

Collegare il braccio della porta al carrello: Con la porta chiusa, collagenare il braccio curvo al carrello con il restante perno di fissaggio. Fissare con un anello di fissaggio. Nota: Se necessario, alzare leggermente la porta per fare il collegamento.

Far fare all'apriorta un ciclo completo di funzionamento. Se la porta, in posizione di completinga aperture, ha una leggera pendenza "all'indietro", diminuire il limite verso l'alto, finché la porta non sia parallela al pavimento.

PROGRAMMAZIONE DELL'APRIPORTA E DEL TELECOMANDO 19

Azionare l'apriorta soltanto quando la porta sia perfettamente visible, priva di ostruzioni e regolata in modo appropriato. Nessun deve entrare o uscire dal garage quando la porta è in movimento. Non lasciar usare a bambini il pulsante/i pulsanti o il telecomando/i telecomandi. Non lasciar giocare i bambini vicino alla porta.

L'apparecchio riceveente dell'apriorta del garage e l'apparecchio trasmittente del telecomando sono forniti di codici corrispondenti. Se si acquistano altri telecomandi, l'apriorta del garage deve essere programmato ad accettare il codice dei nuovi telecomandi.

Stabilire nell'apparecchio ricevente un codice che corrisponda a quello del telecomando

1. Tenere premuto il pulsante del telecomando (1).
2. Premere e lasciare andare il pulsante 'Bravo' (2) nel pannello di dietro dell'apriorta. La luce dell'apriorta si accende una volta.
3. Il pulsante del telecomando no sare tenuto schiacciato.

L'apriorta funzioniere pressando il pulsante del telecomando.

Se il pulsante del telecomando viene lasciato andare prima che si accenda la luce dell'apriorta, l'apriorta non accetta il codice.

Per concellore tutti i codici del telecomando

• Premere e tenere premuto il pulsante "Bravo" che si trovav sul pannello dell'apriorta, finché lo luce dell'indicatore non si spenga (dopo circa 6 secondi). Tutti i codici che l'apriorta ha memorizzato saranno cancellati.
• Per riprogrammare, ripetere il No. 1 - 3 per ciascun telecomando in uso.

REGOLAZIONE - SEZIONI 20-22

REGOLAZIONE DEL LIMITE 20

Farfare all'apriorta un ciclo completodi funzionamento.La regolazione dei limiti non è necessaria quando la porta si apree sisi chiude completeness e non inverte il movimento senza ragione quando è nella posizione di chiusura completa.

Qui di seguito sono elencati i casi in cui è necessaria una regolazione dei limiti. Dopo agli regolazione far fare all'apriorta un ciclo completo di funzionamento.

Note: Il fatto che l'apriorta viene fatto funzionare più volte durante il procedimento per la regolazione potra causare il surriscaldamento del motore che si spegnerà. Si consiglia un periodo di raffreddamento di 15 minuti dopo che l'apriorta è stato azionato per 5 volte di seguito.

Leggere attendamente quanto segue prima di passare al regolamento della forza. Usare un cacciavite per la regolazione dei limiti.

Se la porta non si保税tamente, ma I'apertura è di almeno 1,5m: Aumentare la corsa versuso l'alto. Girare la vite di regolazione del limite verso l'alto (1) in senso orario. Un giro equivale a 5cm di Corsa.

Se l'apertura della porta non è di almeno 1,5m: Regolare la forza di aperture. Si veda Regolazione della forza.

Se la porta non chiude completamente: Aumentare la corsa verso il basso. Girare in senso orario la vite (2) di regolazione del limite verso il basso. Un giro è equivalente a 5cm di percorso. Se la porta alla non chiude completamente, allungare il braccio della porta. Se alla non chiude completamente, abbassare la mensola della testata.

Se l'apriorta inverte il movimento quando la porta è completamente chiusa: Diminuire la corsa verso il basso. Girare la vite di regolazione verso il basso (2) in senso orario. Ogni giro equivale a 5cm di Corsa.

Se la porta inverte il movimento quando si sta chiudendo e non c'è nulla che interferisca con la corsa: Controllare che la porta non si incepi. Tirare la maniglia di sgancio manuale. Aprire e chiudere la porta a mano. Se la porta si inceppa, chiamare un technician per porte di garage. Se la porta non si inceppa e non è sbilanziata, regolare la forza (di chiusura) verso il basso.

REGOLAZIONE DELLA FORZA 21

La forza rilevata al bordo di chiusura della porta non deve essere superiore a 150N (15 kg). Se la forza di chiusura è regolata su un valore superiore a 150N, si deve installare il Sistema "Protector".

Non usare la regolazione della forza come mezzo per compensare il fatto che la porta si inceppa o si grippa. Se la forza è eccessiva, può pregiudicare il buon funzionamento delsystema di sicurezza di inversionione del movimento o danneggiare la porta del garage.

I comandi per la regolazione della forza (1 e 2) si trovano nel centro comandi sul pannello dell'apriorta.

Se i valori della regolazione della forza sono troppo bassi, la corsa della porta potra essere interrotta da fastidiose inversionioni del movimento nella direzione verso il basso, e da fermate nella direzione verso l'alto. Dato che le condizioni atmosseriche possono avera una influenza sul movimento della porta, di tanto in tanto potrè essere necessaria una regolazione.

Il massimo della regolazione della forza è di 260 gradi, circa 3/4 di un giro completo. Non forzare i comandi al di là di quello valore. Girare i comandi per la regolazione della forza con un cacciavite.

REGOLAZIONE DELLA FORZA 21 (CONTINUUA)

Controllo della forza di chiusura (verso il basso): Afferrare la maniglia o la parte Bassa della porta quando la porta è a mezza via nella sua corsa (di chiusura) verso il basso. La porta deve invertire il suo movimento. Il fatto che la porta inverte il movimento quando si trova a mezza strada versuso il basso non garantisce che lo faccia quando si presenti un ostacolo di un pollice (50mm) . Se la porta è dura da tenere o non inverte il suo movimento, diminuire la forza di chiusura (verso il basso), girando il commando (2) in direzione antioraria. Fare regolazioni minime finché la porta non inverte normalmente il movimento. Dopo agli regolazione, far fare all'apriorta un ciclo completo di funzionamento.

Se l'apertura della porta non è di almeno 1,5m: Accumare la forza di aperture (verso l'alto), girando i comandi (1) in direzione oraria. Fare regolazioni minime finché la porta non si apra completeness. Regolare di nuovo il limite verso l'alto, se necessario. Dopo agli regolazione, far fare all'apriorta un ciclo completo di funzionamento.

Se la porta inverte il movimento durante il ciclo di chiusura (verso il basso): Aumentare la forza di chiusura (verso il basso) girando il dato (2) in senso orario. Fare regolazioni minime finché la porta non completi il ciclo di chiusura. Dop ogni regolazione far fare all'apriorta un ciclo completo di funzionamento. La forza non deve essere aumento a la delle minimo necessario per chiudere la porta.

TEST DEL SISTEMA DI SICUREZZA DI INVERSIONE DEL MOVIMENTO 22

Il test di sicurezza del sistema di inversionione del movimento è molto importante. La porta del garage deve invertire il movimento non appena venga aicontatto con un ostacolo di 50mm che si trovi sul pavimento. Se l'apriorta non è regolato in modo appropriato, la porta del garage, chiudendosi, cui possare gravi danni alle persone. Ripetere il test una volta al mese e regolare secondo le necessità.

Procedimento: Cominciare sempre con la porta in posizione di completinga aperture. Sul pavimento, in direzione della chiusura mettere un ostacolo dello spessore di 50mm (1). Azionare la porta nella fase di chiusura, a fatto con l'ostacolo la porta delve invertire il movimento. Se la porta si farma quando viene a fatto con l'ostacolo, vuol dire che non va abbastanza avanti nel percorso verso il basso. Augmente il limite sono il basso, girando la vite de regolazione del limite sono il basso di 1/4 di giro in direzione antioraria. Ripetere il test.

Quando la porta inverte il movimento venendo a contatto con un ostacolo di 50mm, togliere l'ostacolo e far fare all'apriorta un ciclo completo di funzionamento. La porta non deve invertire il movimento se è in posizione di chiusura completeness. Se lo fa, regolare i limiti e la forza e ripetere il test di sicurezza di inversionione del movimento.

INSTALLAZIONE DEL SISTEMA "PROTECTOR" 23

(Si veda "Accessori")

La forza rilevata al bordo di chiusura della porta non deve essere superiore a 150N (15 kg). Se la forza di chiusura è regolata su un valore superiore a 150N, si deve installare il Sistema "Protector".

Dopo che l'apriorta è stato installato e regolato, si può INSTALLARE l'accessorio Sistema "Protector". Le istruzioni sono accluse a quello accessorio.

Il Sistema "Protector" fornisce un'ulteriore misura di sicurezza contro il pericolo che un bambino venga colpito alla porta del garage.

Il Sistema fa uso di un raggio di luce invisibile che, quando viene interrotto da un ostacolo, fa aprire la porta se si sta chiudendo e impedisce che una porta aperta si chiuda. Lo si raccomanda particolaremente a quei proprietari di casa che abbiano bambini piccoli.

L'apriortacouldessezionatoduno dei seguenti dispositivi:

• Il pulsante illuminato. Premere il pulsante illuminato e tenerlo premuto finché la porta non cominci a muoversi.
• Il sistema con serratura esterna o quello di entrata alla chiave. (Se uno o l'alto di哪些 due accessori è stato installato).
• Il telecomando. Premere il pulsante e tenerlo premuto finché la porta non cominci a muoversi.

Aperture della porta a mano:

La porta deve essere completeness chiusa, se possibile. Molle che siano deboli o rotte sono causare la rapida caduta della porta aperta con seguenti gravi danni alle persono o alle cose.

La porta può essere aperta a mano tirando giù dritta la maniglia di sgancio manuale (in modo che il braccio di sgancio del carrello scatti in una posizione verticale). Per ricollegare la porta, tirare la maniglia di sgancio verso l'apriorta a un angolo di 45 gradi, in modo che il braccio di sgancio del carrello sia orizzontale. Si veda l'illustrazione 14.

Non usare la maniglia di sgancio per aprire o chiudere la porta.
Quando l'apriorta è azionato dal telecommando o dal pulsante illuminato:

1. La porta si après, se è chiusa. If closed, the door will open.
2. La porta inverte il movimento, se si sta chiudendo.
3. La porta si ferma, se si sta aprende (dando a animali domestici - come cani e gatti - la possibilità di entrare o uscire e facendo entrare aria fresca).
4. Se la porta si è fermata in una posizione di aperture parziale, si chiude.
5. Se la porta incontrara un ostacolo quando si sta chiudendo, inverte il movimento.
6. Se la porta incontrà un ostacolo quando si stacomingsa?.
7. Ilsystemafacoltativo"Protector"fa uso di un raggio dluce invisibile che, quando sia interrotto da un ostacolo, fa aprire la porta, se si sta chiudendo, e impedisce che la porta si chiuda. E' VIVAMENTE RACCOMANDATO per proprietari di casa con bambini piccoli.

Dopo aver fatto azionare l'apriorta 5 volte di seguito, si consiglia un periodo di raffreddamento di 15 minuti.

La luce dell'apriorta si accende: 1. inizialmente, quando l'apriorta è inserito; 2. quando la corrente è interrotta; 3. quando è azionato l'apriorta.

La luce si spegne automaticamente après 4 minuti e 1/2. La lampadina deve essere al massimo di 40 wattis.

CURA DELL'APRIPORTA

Una volta che é installato in modo appropriato, l'apriortaURTa una ottima prestazione con un minimo di manutenzione. L'apriorta non richiede ulteriori eurificazione.

Regolazione del limite e della forza: Queste regolazioni devono essere controllate e stabilite in modo appropriato quando l'apriorta è installato. E' necessario soltanto un cacciavite. Le condizioni atmosferiche sono cui causare cambiamenti di non grande importanza nel funzionamento della porta, ma che richiedono nuove regolazioni, soprattutto durante il primo anni di funzionamento.

Fare riferimento alla regolazione del limite e della forza a pagne 4 e 5. Seguire attendamente le istruzioni e ripetere il test di sicurezza d'inversione del movimento dopo agli regolazione.

Apparecchio trasmittente del telecomando: Il telecomando portatile più essere fissato al parasole della macchina con la clip fornita. Ulteriori telecomandi possono essere acquistati in qualunque momento per essere usati in tutti i veicoli che vengano messi nella stesso garage. Fare riferimentoagli Accessori. L'apparecchio ricevente va programmato in modo che funzioni con qualsiasi nuovo telecomando.

Batteria del telecomando: Le batterie al litio dovrebbero essere operative per un periodo di almeno cinque anni. Se la luce diventa fioca o non si accende, sostituire la batteria. Se il raggio di trasmissione diminuisce, controllare la luce di controllo della batteria.

Perambiare la batteria: Per sostuire le batterie, après l'astuccio con un fermaglio del visore o la punta di un cacciavite. Inserire le batterie con il lato positivo rivolto verso l'alto. Per riporre il coperchio, farlo scattare lungo i due lati. Non buttare la vecchia batteria nella spazzatura. Portarla a un centro di raccolta.

MANUTENZIONE DELL'APRIPORTA

Una volta al mese:

• Ripetere il test di sicurezza dell'inversione del movimento. Fare i combustiamenti necessari.
• Azionare la porta manually. Se è sbilanciata o si inceppa, rivolgersi a un servizio di assistenza tecnica per porte di garage.
• Accertarsi che la porta si apra e si chiuda completeness. Se necessario, regolare i limiti e/o la forza.

Una volta al anno:

Oliare i rulli, i cuscinetti e le cerniere della porta. L'apriorta non richiede ulterioriore lubrificazione. Non lubricare i binari della porta.

PROBLEM?

1. L'apriorta non funziona né premendo il pulsante, né usando il telecomando:

2. L'apriorta riceve la corrente? Inserire la lampada nella presa. Se la lucenon si accende, controllare la scatola dei fusibili o l'interruttore automatico. (Alcune prese sono controllate da un interrottore a parete.)

3. Sono state smontate tutte le serrature della porta? Rivedere le avventenze per l'installazione a pagina 1.
4. C'è un accumulo di neve o di ghiaccio sotto la porta? La porta può essere gelata fino al pavimento. Rimuovere qualunque possibile ostruzione.
5. Può darsi che la molla Dolla porta del garage sia roffa. Farla sostituire.

6. Il fatto di aver ripetuto l'operazione più volte vuo aver fatto scattare il salvamotore. Aspettare 15 minuti e provare un'altra volta.

7. L'apriorta funziona col telecomando, ma non col pulsante:

8. Il pulsante della porta è illuminato? Se non lo è, togliere il cavetto da campanelli dai morsetti dell'apriorta. Cortocircuitare i morsetti 1 e 2 toccando entrambi i morsetti allo stesso tempo con un pezzo di metallo (cacciavite o moneta). Se l'apriorta funziona, controllare che non ci sia un contatto difettoso nel pulsante illuminato o un cortocircuitoizzato i punti di metallo.

9. I collegamenti elettrici sono giusti? Rivedere pagina 3.

10. La porta funziona usando il pulsante a parete ma non usando il telecomando:

11. Controllare la luce di controllo della batteria. Sostituire la batteria, se necessario.

12. Se si hanno duo o più telecomandi e solo uno funziona, rivedere a paging 4 il procedimento per programmare l'apparecchio ricevente. Tutti i telecomandi devono avero lo stesso codice.

13. I pulsante illuminato sulla parete lampeggia? L'apparecchio ricevente dell'apriorta deve imparare di nuovo il codice del telecomando. Seguire le istruzioni a pagina 4.

14. Il telecomando ha un raggio d'azione corto:

15. La batteria è installata? Controllare la luce della batteria. Se la luce è fiocca, cancellare la batteria.

16. Cambiare la posizione del telecomando nella macchina.
17. Il raggio di trasmissione si riduce se la porta del garage è di metallo, se l'isolamento è fatto con una parte di metallo, se il rivestimento esterno è di metallo.

18. Assicurarsi che l'antenna sia completeness estesa lungo il soffitto.

19. La porta inverte il movimento senza ragione apparente e la luce dell'apriorta non si accende:

20. C'é qualcosa che ostruisce? Tirare la maniglia dello sgancio manuale. Azionare la porta manually. Se non è bilanziata o se si inceppa, rivolgersi a un servizio di assistenza tecnica per porte di garage.

21. Rimuovere neve o ghiaccio dal pavimento del garage dove si chiude la porta del garage.

22. Rivedere la Regolazione della forza.

23. Se la porta inverte il movimento fino a raggiungere la posizione di CHIUSURA COMPLETA, diminuire i limiti di corsa.

Ripetere il test di sicurezza di inversionione del movimento una volta effettuata la regolazione.

E'normale che sia necessario regolare di tanto in tanto i valori della forza e dei limiti. In particolare le condizioni atmospheriche sono avere un effetto sulla corda della porta.

1. La porta inverte il movimento senza ragione apparente e la luce dell'apriorta lampeggia per 5 secondi dopo l'inversione del movimento:

Controllare ilsystema"Protector"(se questo accessorio è stato installato). Se la luce lampeggia, correggere l'allineamento.

1. Il rumore fatto dall'apriorta disturba I' abitazione:

ISe il rumore dell'apriorta perché è in funzione causa problemi per la sua vicinanza alla abitazione, si può installare il corredo 41A3263 per l'isolamento delle vibrazioni. Questo corredo è stato ideato per eliminare "l'effetto suono" ed è di facile installmente.

1. La porta del garage si après e si chiude da sola:

2. C'è un vicino che ha un apriorta per garage con lo stesso codice di frequenza? Cambiare il codice.

3. Accertarsi che il pulsante del telecomando non sia fermo sulla posizione "funzionamento".

4. La porta si ferma, ma non si chiude completeness:

Rivedere la regolazione dei limiti di corsa.

Ripetere il test di sicurezza d'inversione del movimento aftergone regolazione della lunghezza del braccio della porta, della forza di chiusura o del limite verso il basso.

1. La porta si après, ma non si chiude:

2. Controllare ilsystema"Protector". (Se questo accessorio è stato installato). Se la luce lampeggia, correggere l'allineamento.

3. Se la luce dell'apriorta non lampeggia e si tratta di una nuova installment, controllare la forza verso il basso.

Ripetere il test di sicurezza dell'inversione del movimento una volta effettuata la regolazione.

1. La luce dell'apriorta non si accende:

Sostituire la lampadina (massimo 40 watts). Sostituire le lampadine bruciate con lampadine 'heavy duty' per prestazioni pesanti.

1. La luce dell'apriorta non si spegne:

Puo darsi che la presa sul soffitto o sulla parete abbia una messa a terra difettosa. L'unità delve essere messa a terra.

1. L'apriortaatica ad azionare la porta o è necessaria eccessiva forza:

Può darsi che la porta sia sbilanciata o che le molle siano rotte. Chiudere la porta ed usare la fune e la maniglia per lo sgancio manuale per disinnestare il carrello. Aprire e chiudere la porta manually. Una porta che sua ben bilanciata rimarra in una certa posizione in qualunque punto della sua corsa, interamente sostenuta dall'a sue molle. Se quello non è il caso, rivolgersi a un servizio di assistenza tecnica per porte di garage per risolverre il problema. La forza per attivare l'apriorta non deve essere;aumentata.

1. Il motore dell'apriorta ronza per un po', ma non funziona:

2. Le molle della porta del garage sono rotte. SI VEDA SOPRA.

3. Il problema capita la prima volta che si usa l'apriorta. La porta è chiusa a chiave. Vendere inoperativa la serratura della porta.

4. L'apriorta non funzione per mancanza di corrente:

5. Tirare in giù la fune e la maniglia dello sgancio manuale per disinserire il carrelo. La porta può essere aperta e chiusa a mano. Quando l'energia elettrica è ritornata, tirare la maniglia di sgancio manuale verso l'apriorta ad un angolo di 45 gradi, in modo che il braccio di sgancio del carrelo sia orizzontale. Quando l'apriorta sarebbeesso in funzione un'altra volta, il carrelo si ricollegherà.

6. L'accessorio di sgancio rapido esterno 1702EML disinserisce il carrello dall'esterno del garage nel caso che manchi la corrente.

CARATTERISTICA PARTICOLARE DEL

MODELLO MOTORLIFT 5500 24

Una porta nel collegamento della porta

Togliere la copertura. Localizzare il blocco dei terminali aesiliari. Togliere il ponte da terminali 1 e 2 (non illustrato). Sostituire con terminali a contatto magnetico come illustrato.

ACCESSORI 25

(1) Modello 4330EML telecomando a funzione singola

(2) Modelo 4333EML telecomando a 3 funzioni

(3) Modello 4335EML mini-telecomando a 3 funzioni

(4) Modello 845EML pannello di lavoro della porta a più funzioni

(5) Modello 75EML pulsante di controllo della porta illuminato

(10) Modello 1EML Maniglia di sgancio rapido

(11) Modello 34EML

Model 41EML

(12) Model 1703EML Il braccio "Chamberlain"-

The Chamberlain Arm™

ISTRUZIONI PER L'IMPIANTO ELETTRICO DEGLI ACCESSORI

Pulsante illuminato:

ai morsetti dell'apriorta:

rosso-1 e bianco -2

Serratura esterna:

ai morsetti dell'apriorta:

rosso-1 e bianco -2

Sistema "Protector":

ai morsetti dell'apriorta:

bianco-2 e nero-3

Pannello di controlo a parete:

ai morsetti dell'apriorta:

rosso-1 e bianco -2

Forza di trazione massima. 900N

Watts 600

Motore

tipoccondensatore permanente

velocità 1500 rpm

voltaggio 230-240 volts AC-50Hz soltanto

Azionamento

riduzione. 1.27:1

trasmissione . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ..

Rotaia d'alluminio.

lunghezza della corsa.......regolabile fino a 2,23m

rapporto di corsa 152mm per secondo

luce ............si accende quando la porta comincía a muoversi, si spegne 4 minut i e 1/2 après che la porta si è fermata.

connessione della porta........braccio della porta regolabile. Sgancio del carrello a cavo.

Sicurezza

personale. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . direzione verso il basso. Pulsante e

fermata automatica nella direzione verso l'alto.

elettronica.......viti independenti di regolazione della forza.
verso l'alto e verso il basso.

elettrica......... salvamotore e impianto elettrico del pulsante a basso voltaggio.

regolazione del limite.......regolazione con cacciavite sul pannello laterale.

circuito di inizio ............circuito del pulsante a basso voltaggio.

Dimensioni

lunghezza (totale) 3,1m

spazio libero necessario. 6cm

peso sospeso 19 kg

Registri della memoria

dell'apparecchio ricevente

codice del computer 12

Interruttore del codice 1

tastiera 1

Dichiarazione di conformità

Apriorta automatico per garage.... Modelli ML5500

sono conformi ai

paragrafi pertinenti degli standard.. EN 300 220-3, EN55014, EN61000-3

ETS 300 683, ed EN60335-1

in base alle disposizioni e tutti gli emendamenti

Dichiarazione di incorporealto

Gli apriorta automatici per garage modelli ML5500, se installati e tenuti in funzioniamento seconde le istruzioni del produttore su una porta per garage, anch'essa installata e tenuta in funzioniamento in base alle istruzioni del produttore, rispettano tutte le disposizioni della Normative EU 89/392/CEE ed emendamenti successivi.

Il sottoscritto dichiar che l'apparecchiatura

sopra descritta e agli accessorio elencato nel manuale

sono conformi alle Normative e agli standard summzionati.

THE CHAMBERLAIN GROUP, INC.

Elmhurst, IL 60126

USA

May, 2003

Babbara P. Keckhoff

Barbara P. Kelkhoff
