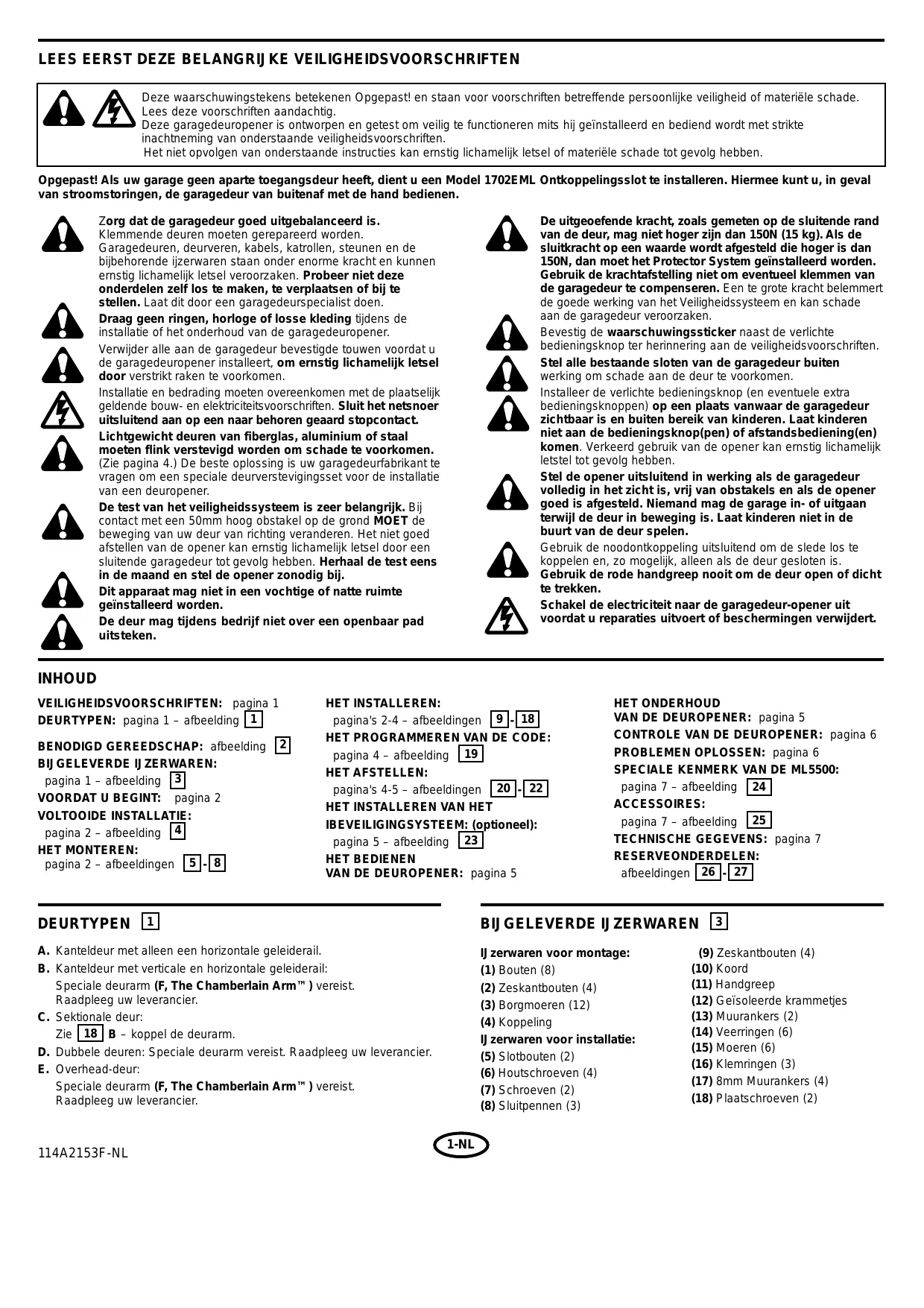

Notice CHAMBERLAIN MOTORLIFT 5500 - page 60
Kies uw taal en geef uw e-mailadres: we sturen u een specifiek vertaalde versie.

Gebruikersvragen over MOTORLIFT 5500 CHAMBERLAIN

1 vraag over dit apparaat. Beantwoord die u kent of stel uw eigen vraag.

Stel een nieuwe vraag over dit apparaat

De e-mail blijft privé: deze wordt alleen gebruikt om u te waarschuwen als iemand op uw vraag reageert.

Hoe controleer en vervang je het tandwiel van de CHAMBERLAIN MOTORLIFT 5500 garagedeuropener?
Veelgestelde Vragen - 13/12/2025
Antwoord Notice-Facile

Het tandwiel is een sleutelcomponent van het openingssysteem van de CHAMBERLAIN MOTORLIFT 5500 garagedeur, omdat het de beweging van de motor naar de ketting of riem overbrengt, waardoor de deur kan openen en sluiten.

Tandwiel controleren

  • Ontkoppel de stroomvoorziening om uw veiligheid te waarborgen voordat u ingrijpt.
  • Verwijder de motorcover door de schroeven los te draaien die deze op zijn plaats houden om toegang tot het tandwiel te krijgen.
  • Inspecteer het tandwiel op slijtage, vervorming of schade aan de tanden.

Tandwiel vervangen

  • Draai de schroeven los of verwijder de bevestigingen die het tandwiel op zijn plaats houden.
  • Verwijder voorzichtig het versleten tandwiel en zorg ervoor dat u andere componenten niet beschadigt.
  • Installeer het nieuwe tandwiel door het correct te positioneren en de bevestigingen aan te draaien.
  • Plaats de motorcover terug en draai deze stevig vast.
  • Sluit de stroomvoorziening weer aan en voer een volledige test uit om de goede werking van het systeem te controleren.

Regelmatig onderhoud van het tandwiel helpt de levensduur en betrouwbaarheid van uw garagedeuropener te waarborgen.

Reageer (wees de eerste)

Download de handleiding voor uw Garage deur opener in PDF-formaat gratis! Vind uw handleiding MOTORLIFT 5500 - CHAMBERLAIN en neem uw elektronisch apparaat weer in handen. Op deze pagina staan alle documenten die nodig zijn voor het gebruik van uw apparaat. MOTORLIFT 5500 van het merk CHAMBERLAIN.

GEBRUIKSAANWIJZING MOTORLIFT 5500 CHAMBERLAIN

Deze waarschuwingstekens beteken Opgepast! en staan voor voorschriften betreffende persoonlijke verilgheid of materiele schade. Lees deze voorschriften aandachtig.

Deze garagede europener is ontworpen en getest om veilig te functioneren mits hij geinstalleerd en bediend worden met strikte inachtneming van onderstaande veiligheidsvoorschriften.

Het Niet opvolgen van onderstaande instructies kan ernstig lichamelijk letsel of materiele schade tot gevolg hebben.

Opgepast! Als uw garag geen aparte toegangsdeur heeft, dient u een Model 1702EML Ontkoppelingsslot te installeren. Hiermee kunt u, in geval van stroomstoringen, de garagedeur van buitenaf met de hand bedieren.

CHAMBERLAIN MOTORLIFT 5500 - 1

Zorg dat de garagedeur goed uitgebalanceerd is.

Klemmende deuren要去en gerepareerd worden.

Garagedeuren, deurveren, kabels, katrolen, steunen en de bijbehorende ijzerwaren staan onder enorme kracht en kennun ernstig lichamelijk letsel verroorzaken. Probeer Niet deze onderdelen zichl os te make, te verplaatsen of bij te stellen. Laat dit door een garagedeurspecialist doen.

Draag geen ringen, horloge of losse kledingijdens de installmente of het onderhoud van de garagedeuropeaner.

Verwijder alle aan de garagedeur bevestigde touwen voordat u de garagedeuropener installeert, om ernstig lichamelijk letsel door verstrikt raken te voorkomen.

Installatie en bedrading moeten overeenkomen met deplaatselijk geldende bouw- en elektriciteitsvoorschriften. Sluit het netsnoeruitsluitend aan op een maar behoren geaard stopcontact.

Lichtgewicht deuren van fiberglas, aluminium of staal要去en flink verstevigd worden om schade te voorkomen. (Zie pagina 4.) De Beste oplossing is uw garagedeurfabrikant te vragen om een speciale deurverstevigingsset voor de installmente van een deuropener.

CHAMBERLAIN MOTORLIFT 5500 - 2

CHAMBERLAIN MOTORLIFT 5500 - 3

CHAMBERLAIN MOTORLIFT 5500 - 4

CHAMBERLAIN MOTORLIFT 5500 - 5

De test van het veiligheidssystem is zeer belangrijk. Bij contact met een 50mm hoog obstakel op de grond MOET de beweging van uw deur vanrichting veranderen. Het Niet goed afstellen van de opener kan ernstig lichamelijk letsel door een sluiende garagedeur tot geolg hebben. Herhaal de test eens in de maand en stel de opener zonodig bij.

Dit apparaat mag nicht in een vochtige of innate ruimte geinstalleerd worden.

Deour mag tijdens bedrijf Niet over een openbaar paduitsteken.

CHAMBERLAIN MOTORLIFT 5500 - 6

De uitgeofende kracht, Zoals gemeten op de sluitende rand van de deur, mag Niet hoger zichn dan 150N (15 kg). Als de sluitkracht op een waarde wordt afgesteld die hoger is dan 150N, dan要去 het Protector System geinstalleerd worden. Gebruik de krachtafstellung nied om eventuele klemmen van de garagedeur te compenseren. Een te grote kracht belemmert de goede werkung van het Veiligheidssystem en kan schade aan de garagedeur veroorzaken.

CHAMBERLAIN MOTORLIFT 5500 - 7

Bevestig de waarschuwingssticker naast de verlichte bedieningsknop ter herinnering aan de veiligheidsvoorschriften. Stel alle bestaande sloten van de garagedeur buiten werkung om schade aan de deur te voorkomen.

CHAMBERLAIN MOTORLIFT 5500 - 8

Installer de verlichte bedieningsknop (en eventuele extra bedieningsknuppen) op een plaat vanwaar de garagedeur zichtaar is en buiten bereik van kinderen. Laat kinderen Niet aan de bedieningsknop(pen) of afstandsbediening(en) komen. Verkeerd gebruik van de opener kan ernstig lichamelijk letstel tot gevolg hebben.

CHAMBERLAIN MOTORLIFT 5500 - 9

Stel de opener uitsluitend in werkung als de garagedeur volledig in het zich ist, vrij van obstakels en als de opener goed is afgesteld. Niemand mag de garage in- of uitgaan terwijl de deur in beweging is. Laat kinderen nicht in de buurt van de deur spelen.

CHAMBERLAIN MOTORLIFT 5500 - 10

Gebruik de nooodontkoppeling uitsluitend om de slede los te koppelen en, zo möglichk, alleen als de deur gesloten is. Gebruik de rode handgreep nooit om de deur open of dicht te trekken.

CHAMBERLAIN MOTORLIFT 5500 - 11

Schakel de electriciteit waar de garagedeur-opener uit voordat u reparations uitvoert of beschermingen verwijdert.

INHOU

VEILIGHEIDSVOORSCHRIFTEN: pagina 1

DEURTYPEN: pagina 1 - afbeeling 1

BENODIGD GEREEDSCHAP: afbeelding 2

BIJGELEVERDE IJZERWAREN:

3 pagina 1 - afbeelding

VOORDAT U BEGINT: pagina 2

VOLTOOIDE INSTALLATIE:

pagina 2 - afbeelding 4

HET MONTEREN:

pagina2-afbeeldingen 5]-8

HET INSTALLEREN:

pagina's 2-4 - afbeeldingen 9

CHAMBERLAIN MOTORLIFT 5500 - INHOU - 1

HET PROGRAMMEREN VAN DE CODE:

pagina4-afbeeling 19

HET AFSTELLEN:

pagina's 4-5 - afbeeldingen

CHAMBERLAIN MOTORLIFT 5500 - INHOU - 2

HET INSTALLEREN VAN HET

IBEVEILIGINGSYSTEM: (optioneel):

pagina5-afbeeling 23

HET BEDIEN

VAN DE DEUROPENER: pagina 5

HET ONDERHOUD

VAN DE DEUROPENER: pagina 5

CONTROLE VAN DE DEUROPENER: pagina 6

PROBLEMEN OPLOSSEN: pagina 6

SPECIALE KENMERK VAN DE ML5500:

pagina7-afbeeling 24

ACCESSIONS:

pagina7-afbeelding 25

TECHNISCHE GEGEVENS: pagina 7

RESERVEONDERDELEN:

afbeeldingen 26-27

DEURTYPEN 1

A. Kanteldeur met alleen een horizontale geleiderail.
B. Kanteldeur met verticale en horizontale geleiderail:

Speciale deurarm (F, The Chamberlain Arm™) vereist.

Raadpleeg uw leverancier.

C. Sektionale deur:
Zie 18 B-koppel de deurarm.
D. Dubbele deuren: Speciale deurarm vereist. Raadpleeg uw leverancier.
E. Overhead-deur:

Speciale deurarm (F, The Chamberlain Arm™) vereist.

Raadpleeg uw leverancier.

BIJGELEVERDE IJZERWAREN 3

IJzerwaren voor montage:

(1) Bouten (8)
(2) Zeskantbouten (4)
(3) Borgmoeren (12)
(4) Koppeling

IJzerwaren voor installment:

(5) Slotbouten (2)
(6) Houtschroeven (4)
(7) Schroeven (2)
(8) Sluitpennen (3)

(9) Zeskantboute (4)
(10) Koord
(11) Handgreep
(12) Geisoleerde krammetjes
(13) Muurankers (2)
(14) Veerringen (6)
(15) Moeren (6)
(16)Klemringen (3)
(17) 8mm Muurankers (4)
(18) Plaatschroeven (2)

VOORDAT U BEGINT:

  1. Inspector de muur of het plafond boven de garagedeur. De kopsteun moet stevig op de constructie bevestigd worden.
  2. Heeft u een afgewerkt plafond in uw garage? Zo ja, dan+zijn misschien een steunbeugel en extra ijzerwaren nodig (niet bijgeleverd).
  3. Afhankelijk van uw deurconstructie, is misschien een speciale deurarm vereist. Raadpleeg uw leverancier.
  4. Als u behalte de garagedeur geenAPEtoegangsdeur tot de garagheeft, is een Model 1702EML ontkoppelingsslot vereist.

VOLTOOIDE INSTALLATIE 4

Naarmate u vordert met de in deze handleding beschreiben montage-, installment- en afstellingsprocedures is het misschien nuttig om deze afbeelding van een voltooide installment bij de hand te hebben.

(1) Railsteunen (7)Lampens
(2) Slede (8) Noodontkoppeling: koord & handgreep
(3) Rail (9) Gebogen gedeelte deurarm
(4) Hangijzer (10) Recht gedeelte deurarm
(5) Snoer (11) Deur-/kopsteunen
(6) Opener (12) Loskoppelingshendel slede

HET MONTEREN 5.8

MONTAGE VAN DE RAIL 5

  1. (Afbeelding 5A) Draai de geopende doos met de rail ondersteboven en leeg de inhoud op een VLC werkkoppervlak.
  2. Vouw de rails open, wees voorzichtig dat u de schroefspilverbindingen Niet knikt.
  3. (Afbeelding 5B) Draai de railstukken zo dat ze alleedrie met de platte kant maar beneden liggen en met de schroefkant� boven. Houd het geheel schoon en vrij van rommel terwijl u werkt.

WAARSCHUWING: Letijdens de montage op dat u het railstuk met de sledeheugel (1) Niet van de schroefspil wegtrekt. De heugel is in de fabriek afgesteld op ongeveer 230mm vanaf het uiteinde van de schroefstang tot het midden van de heugel.

Als de plastic inleggerijdens de montage gedeeltelijk maar buiten schuift, duwt u deze gewoon waarঃ binnen.

  1. (Afbeelding 5C) Begin met het kettingwieluiteinde (2), leg de twee railsstukkenrecht zodate schroefspil bij de verbinding in een rechte lijn ligt. (Kom Niet aan de verbindingenaar deze scherpe randen konnen hebben.)
  2. Schuif de pennen (3) aan de bovenkant van de rail voorzichtig in de openings (4) in het aangrenzende railstuk. Het is belangrijk dat de railsstukken op een vlak oppervlak liggen om de stukken goed te kunnen uitlijnen en de pennen Niet te beschadigen.
  3. Steek twee bouten (5) door de gaten in het midden van een beugel (6) enplaats deze met de holle Kant over de verbinding gegen de rail, waar bij u de gaten op de afgebeerde wijze op elkaar uitlijnt. Schuif aan de tegenovergestelde Kant van de rail een andere beugel op de bouten, zet de borgmoeren (7) op de bouten en draai ze handvast. Steek bouten door de twee andere gaten en draai ze met de hand vast.
  4. Houd de railrecht en vlak, pak de schroefspillen aan weerszijden van het resterende railstuk beet en draai dit tot het op een rechte lijn ligt. Herhaal stappen 5 en 6.
  5. Draai de moeren met een 11mm moersleutel stevig vast, eerst de moeren in de middelste gaten en dan de moeren die verder van de verbinding liggen. Draai de moeren Niet te vast.

BEVESTIG DE RAIL AAN DE OPENER 6

Leg de railstukken (1) op een vlakke ondergrund op eén lijn met de opener (2). Schuif de koppeling (3) over het tandwiel van de rail (4). Schuif de rail door de openersteun (5) tot de koppeling stevig over het tandwiel van de opener (6) past. Zet de twee schroefgaten in de rail over de gaten in de openersteun. Steek twee zeskantschroeven (7) en borgmoeren (8) door de gaten. Draai stevig vast.

INSTALLLEER DE SLEDE 7

Schuif de slede (1) over en langs de onderkant van de rail totdat deze stevig met een klik op+zijn plaat szt. Zorg ervoor dat u hem in de juiste richting installeert: de ontkoppelingsarm van de slede moet horizontal zijn (vergrendelde stand) met de pijl weg van de opener wijdend.

BEVESTIG DE RAILSTEUNEN 8

Zet de railsteunen (1) op eén lijn met het uiteinde van de railconstructie. Steek twee zeskantschroeven (2) en borgmoeren (3) door de gaten. Draai stevig vast.

HIERMEE IS DE MONTAGE VAN UW DEUROPENER VOLTOOID.

HET INSTALLEREN 9.18

Draag, als u boven uw hoofd werkt, een veiligheidsbril om uw ogen te beschermen.

Stel alle bestaande sloten buiten werkung om schade aan de garagedeur te voorkomen.

Verwijder alle aan de garagedeur bevestigde touwen voordat u de garagedeuropener installeert, om ernstig lichamelijk letsel door verstrikt raken te voorkomen.

De installmentie van dit produit要去 overeenkomen met de normen ZH1/494, VDE 0700 Part 238 en VDE 0700 Part 1.

Wij raden aan de deuropener minstens 2,1m boven de vloer te installereren of hoger, als de ruimte dit toelaat.

PLAATS DE KOPSTEUN 9

De kopsteun要去vig aan de garageconstructie bevestigd worden. Versterk de muur of het plafond zonodig met een 40mm dikke plank. Het Niet opvolgen van de instructies kan ondeugdelijke werkking van het verilgheidssystem tot gevolg hebben.

U kunt de kopsteun op de muur (1) boven de deur of aan het plafond (3) bevestigen. Volg de instructies die het Beste aan uw specifieke vereisten voldoen.

Teken, verwil de deur gesloten is, de verticale middellijn (2) van de garagedeur af. Trek deze lijn door tot op de muur boven de deur.

Open de deur tot in de hoogste stand. Trek een horizontale snijilijn op de muur op 75mm boven het hoogste punt van de deur zodate de bovenkant van de deur voldoende doorgangsruimte heeft.

INSTALLLEER DE KOPSTEUN 10

A. Bevestiging op de muur: Centreer de steun (2) op de verticale lijn (1) met de onderkant van de steun op de horizontale lijn (6) (met de pijl maar het plafond gericht).

Teken een van de tweeaar bevestigingsgaten af (4 of 5). Gebruik Niet de voor bevestiging aan het plafond bestemde gaten. Boor voorboorgaten van 4,5mm en maak de beugel met houtschroeven (3) vast.

B. Bevestiging aan het plafond: Trek de verticale lijn (1) door tot op het plafond. Centreer de steun (2) op het verticale merkteken, Niet meer dan 150mm van de muur. Let op dat de pijl maar de muur wijst.

Teken de alleen voor bevestiging aan het plafond bestemde gaten (4) af. Boor voorboorgaten van 4,5mm en maak de beugel met houtschroeven (3) vast. Voor het monteren aan een betonnen plafond de meegeleverde betonankers gebruiken (7).

BEVESTIG RAIL AAN KOPSTEUN 11

Leg de opener op de garagevoer onder de kopsteun. Leg er verpakkingsmaterial op om de ommanteling Niet te beschadigen.

N.B. Om te zorgen dat de rails bij een roldeur gegen de veren aankomt, kan het nodig+zijn de opener op een tijdelijke ondersteuning teplaatsen.

De opener要去 op een ondersteuning vastgemaakt worden, of stevig door een andere person op zich plaat gehonden worden.

Til de rail op totdat de railsteunen en de kopsteun bij elkaar komen. Bevestig aan elkaar met een sluitpin (1). Plaats een klemring (2) om vast te make.

BRENG DE OPENER OP ZIJN PLAATS 12

N.B. Een 25mm ditke lat (1) is handig om de ideale afstandussen de deur en de T-rail te bepalen (tenzij er nicht genoeg bovenruimte is).

Breng de opener omhoog en LAST hem op een trapleer rusten. Open de garagedeur. Plaats een 25mm dikke lat (1) plat op de bovenkant van de deur vlak bij de middellijn, zoals afgebeeld. Laat de rail op de plak rusten.

Als de opengaande deur gegen de slede aanstoot, trek dan aan de ontkoppelingshandgreep om het binnen en buitengedeelte los te koppelen. De slede kan in ontkoppelde toestand gelaten worden totdat de verbinding tussen de deurarm en de slede tot stand gebracht is.

De opener要去stvig op de garageconstructie bevestigd worden. Bevestig de hangsteunen zoals getoond maar de voorkant van de opener.

Er zijn drie representieve installations afgebeeld. De uwe kanECHTER nog anders+zijn. De hangijzers (2) moeten onder een hoek bevestigd worden (Afbeelding A) om voor een stevige bevestigting te zorgen. Bevestig bij afgewerkte plafonds (Afbeelding B) een stevige metalen steun (niet bijgeleverd) (5) op de garageconstructie voordat u de opener installeert. Voor het monteren aan een betonnen plafond (Afbeelding C) de meegeleverde betonankers gebruiken (6).

Meet aan weerszijden van de opener de afstand van de opener tot de draagconstructie (of plafond).

Zaag beiden hangijzers af op de vereiste lenghte. Maak van elk hangijzer een uiteinde vlak en buig of draai dit zo dat het overeenkomt met de bevestigingshoeken. Buig de hangijzers Niet ter hoogte van de gaten. Boor 4,5mm aanzetgaten in de draagconstructie (of plafond). Bevestig de platte uiteinden van de beugels met houtschroeven (3) aan de steunen.

Til de opener omhoog en bevestig deze aan de hangijzers met boute, veerringen en moeren (4). Controller of de rail precies midden boven de deur zit. VERWIJDER de 25mm dikke lat. Doe de deur met de hand open en dicht. Als de deur gegen de rail stoot, moet u de kopsteun hoger bevestigen.

BEVESTIG HET NOODONT-KOPPELINGSKOORD MET HANDGREEP 14

Trek het ene eind van het koord (1) door het gat boven in de rode handgreep zDat het word "NOTICE" in de juiste stand staat, zich afbeelding (3). Zet het vast met een overhandse knoop (2). De knoop要去 minstens 25mm van het uiteinde van het koord zitten zDat hij er Niet uit kan glijden.

Trek het andere eind van het koord door het gat in de ontkoppelingsarm van de slede (4). Pas de lenghte van het koord zo aan dat de handgreep 1,8m boven de vloer hangt. Zet het vast met een overhandse knoop.

N.B. Als u een stuk van het koord moet afknippen, smelt het afgeknipte eind dan met een lucifer of een aansteker om rafelen te voorkomen.

SLUIT DE ELECTRICITEIT AAN

OM INSTALLATIEPROBLEMEN TE VOORKOMEN MAG U DE GARAGEDEUROPENER PAS LATEN FUNCTIONEREN ALS DE INSTRUCTIES HIERTOE OPDRACHT GEVEN.

Sluit de opener aan op een goed GEAARD net (en volgens deplaatselijk geldende normen).

Sluit de deuropener alleen aan op een stopcontact dat bediend worden door een tweepolige schakelaar.

Installer de bedieningsknop pen) op een plaat vanwaar de garagedeur zichtaar is, verwijderd van de deur en de elementen van de deurconstructie en buiten bereik van kinderen.

Verkeerd gebruik van de opener kan ernstig lichamelijk letsel door een bewegende garagedeur tot gevolg hebben. Laat kinderen Niet aan de verlichte bedieningsknop of de afstandsbediening komen.

Bevestig de waarschuangssticker op de muur naast de verlichte bedieningsknop ter herinnering aan de veiligheidsvoorschriften.

Er zitten 2 schroefcontacten (1) op de achterkant van de verlichte bedieningsknop (2). Strip ongeveer 6mm van de isolatie van de beldraad (4) af. Scheid de aders voldoende om de wit/rode draad aan

schroefcontact 1 te bevestigen en de witte draad aan schroefcontact

2.Schroef de verlichte bedieningsknop op een binnenmuur van de garage met de bijgeleverde plaatschroeven (3). Boor 4mm gaten en gebruik muurankers (6) als u hem op gipsplaat bevestigt. Een goede plaat is naast de parte toegangsdeur en buiten bereik van kinderen.

Leid de draad langs de muur omhoog en over het plafond waar de garagedeupener. Gebruik geisoleerde krammetjes (5) om de draad vast te makeen. De schroefcontacten van de ontvanger (7) zitten op de城县kant van de opener. Sluit de beldraad op onderstaande wijze aan op de schroefcontacten: wit/lood op 1 en wit op 2.

BEDIENING VAN DE VERLICHTE BEDIENINGSKNOP

Druk op de knop om de deur te openen of te sluiten. Druk nogmaals op de knop om de beweging van de deur tijdens het sluiten om te keren of om de deur tijdens het openen te stoppen.

INSTALLEER DE LAMPEN EN DE LENS 16

Draai een lamp van maximaal 40 watt (1) in de fitting, zie afbeelding. Als de elektriciteit ingeschakeld worden gaat de lamp aan en blijft 4-1/2 minuut branden. Na 4-1/2 minuut gaat de lamp UIT.

Vervang doergebrande lampen met lampen die geschikt zichn voor ruw gebruik.

Oefen lichte drukuit op de zijkanten van het glas (2) en schuif de lipjes (3) in de gleufjes (4) in dechterplaat. Voer de handelingen in omgeekerde volgorde uit om het lampeglas te verwijderen.

BEVESTIG DEURSTEUN- EN PLAAT 17

Als u een overhead-deur heeft of een deur met twee geleiderails (die binnen de gevel draait),—heeft u een ombouwkit voor de deurarm nodig. Volg de bij de verrangende deurarm bijgesloten installmentevoorschriften. Wees voorzichtig bij het verwijderen en monteren van de ombouwkit. Houd uw vingers uit de buurt van de schuivende delen.

N.B. Er is horizontale en verticale versterking nodig voorlichtgewicht garagedeuren.

Procedure voor het installereren bij gelede deuren en deuren uit een stuk:

  1. Centreer de steun (1) zoals getoond bovenaan de binnenkant van de deur. Markeer de gaten.
  2. A. Houten deuren

Boor 8mm gaten en schroef de deursteun vast met moeren, veerringen, en slotbouten (2).

B. Deuren van bladmetaal
Bevestig met plaatschroeven (3).
C. Deur uit een stuk optioneel
Bevestig met plaatschroeven (3).

KOPPEL DE DEURARM AAN DE SLEDE 18

Installatie bij gelede deuren: Merk de configuratie van de deurarm in Afbeelding B op.

Installatie bij deuren uit een stuk: Procedure Afbeelding A.

Zet het rechte (1) en gebogen stuk van de deurarm (2) zo aan elkaar dat u de grootst möglichke lenghte krijt met LJzerwaren (3, 4 en 5). Bevestig, terwijl de deur gesloten is, het rechte stuk van de deurarm aan de deursteun met behulp van een sluitpin (6). Blokveer de pin met een klemring (7).

Stel de eindstanden af voordat u de deurarm aan de slede koppelt. De stelschroeven voor de eindstanden zitten op het ijpaneel.

Het afstellen van de geopende deur: Het verkleinen van de eindstand omhoog. Draai de stelschroef voor de eindstand omhoog 5-1/2 slag maar links.

Druk op de verlichte bedieningsknop. De slede gaat nu waar de volledig geopende stand (8). Zet de deur met de hand in de open stand (parallel aan de vloer) en til de deurarm (9) op tot de slede. De arm要去 de slede precincts awhile het koppelgat voor de deurarm raken (10), zoals afgebeeld op de tekening met de doorlopende lijnen. Vergroot zonodig de eindstand. Een volle slag komt overeen met 5cm slaglengte.

Het afstellen van de gesloten deur: Het verkleinen van de eindstand omlaag. Draai de stelschroef voor de einstand omlaag 5 volle slagen maar rechts.

Druk op de verlichte bedieningsknop. De slede gaat nu maar de volledig gesloten stand (11). Sluit de deur met de hand en til de deurarm (12) omhoog maar de slede. De arm要去 de slede vlak voor het koppelgat voor de deurarm raken (13), zoals afgebeeld op de tekening met de stippellijnen. Verklein zonodig de eindstand omlaag. Een volle slag komt overeen met 5cm slaglengte.

Koppel de deurarm aan de slede: Bevestig, verwijl de deur gesloten is, het gebogen gedeelte van de deurarm aan de slede met behulp van de overblijvende sluitpin. Blokker de pin met de klemring. Opgelet! Til de deurzonodig enigszins op om de verbinding tot stand te kuren brengen.

Laat de opener een volledige bewegingscylus uittvoeren. Als de deur in volledig geopende stand enigszinsaar achteren hangt, verklein dan de eindstand omhoog tot de deur parallel met de vloer staat.

PROGRAMMEER UW OPENER EN AFSTANDSBEDIERING 19

Stel de opener alleen in werkung wonneer de deur volledig in het zich is, vrij van obstakels en goed afgesteld. Niemand mag de garage in ofuitgaan werwijl de deur in beweging is. Laat kinderen Niet aan de bedieningsknop(pen) of afstandsbediening(en) komen. Laat kinderen nicht in de buurt van de deur spelen.

De afstandsbediening en de ontvanger van uw garagedeuropener zich op bezelfde code afgesteld. Als u extra afstandsbedieningen koopt,要去 de garagedeuropener geprogrammeerd worden met de{nieuwe afstandsbedieningscode.

Stel de ontvanger in opdezelfde code als de afstandsbediening

  1. Laat de knop op de afstandsbediening los (1) in en houd deutsche ingedrukt.
  2. Druk op de "Intelligente" knop (2) op de achterkant van de opener en LAST deze weer los. Het Licht van de opener knippert een keer.
  3. De knop op de afstandsbediening loslaten.

De opener faktioneert nu als op de knop van de afstandsbediening gedrukt worden.

Als u de drukknop van de afstandsbediening loslaat voordat het lampje op de opener knippert, accepteert de opener de code Niet.

Zo wist u alle afstandsbedieningscodes

  • Druk op de "Intelligente" knop op het paneel van de opener en houddez ingedrukt tot het indicatorlampje uitgaat (ongeveer 6 seconden).Alle door de opener geregistreeerde codes worden gewist.
  • Herhaal Stappen 1 - 3 voor alle in gebruik zijnde afstands-bedieningen om ze opnieuw te programmeren.

HET AFSTellen 20-22

STEL DE EINDSTANDEN AF 20

Laat de opener een complete bewegingscylus UITvoeren. De eindstanden hoeven nicht bijgesteld te worden als de deur volledig opent en sluit en Niet ongewild waar open.gaat als hij de volledig gesloten stand bereikt heeft.

Hieronder worden de situations genoemd die bijstellen van de eindstanden vereisen. Laat de opener na elke bijstelling een complete bewegingscylusuitvoeren.

Opgelet! Door de herhaalde inwerkingstelling van de openerijdens het afstellen van de eindstanden kan de motor warmlopen en blokkeren. Laat de motor, als de opener 5 keer acheer elkaar gewerkt heeft, 15 minuuten afkoelen.

Lees onderstaande instructies aandachtig door voordat u overgaat tot het Bijstellen van de kracht. Gebruik een schroevedraaier om de eindstanden bij te stellen.

Als deOUR Niet volledig opengaat, maar wel minstens 1,5m: Vergroot de opgaande slag. Draai de stelschroef eindstand Omhoog (1) waar rechts. Een slag van de schroef komt overeen met 5cm slaglengte.

Als deOUR nicht minstens 1,5m omhoog gaat: stel de opgaande kracht (open) af. Raadpleeg Afstellen van de kracht.

Als de deur nicht helemaal zich gaat: Vergroot de omlaagbeweging. Draai de afstelschroef van de omlaagbegrenzer (2) gegen de klok in. Een slag is gelijk aan 5 cm beweging. Als de deur nog steeds nicht helemaal zich gaat, maakt u de deurarm langer. Als hij daarna nog nicht helemaal zich gaat,plaatst u de kopsteun lager.

Als de deur vanuit de volledig gesloten stand vanzelf weeer omhoog gaat: verkort dan de neergaande slag. Draai de stelschroef eindstand Omlaag (2) maar rechts. Eén slag van de schroef komt overeen met 5cm slaglengte.

Als de deurijdens het sluiten vanzelfeer omhoog gaat zonder dat zijn beweging belemmerd worden: controlleren dan of de deur klemt. Trek aan de noodontkoppelingshandgreep. Doe de deur met de hand open en dicht. Als de deur klemt, LAST er dan een specialist waar kijken. Als de deur nicht klemt en ook Niet slecht uitgebalanceerd is, stel dan de neergaande (sluit) kracht bij.

De uitgeofende kracht, zoals gemeten op de sluitende rand van de deur, mag Niet hoger�n dan 150N (15 kg). Als de sluitkracht op een waarde worden afgesteld die hoger is dan 150N, dan要去 het Protector System geinstalleerd worden.

Gebruik het bijstellen van de kracht Niet om het klemmen van de garagedeur te compenseren. Excessieve kracht beinvloedt de deugdelijke werkung van het veiligheidssystemen en kan schade aan de deurveroorzaken.

De stelschroeven voor het afstellen van de kracht (1 en 2) zitten op de城县kant van de opener.

Als de kracht te zwak is afgesteld, kan de beweging van de deur onderbroken worden door ongewild waar omhooggaan tijdens de neergaande beweging of door ongewenst stoppen tijdens de opgaande beweging. Weersomstandigheden konnen van invloed zich op de beweging van de deur, waarom kan het nodig zich de kracht af en toe bij te stellen.

De kracht kan maximaal over een gebied van 260 graden worden bijgesteld, dat is ongeveer 3/4 van een hele slag. Forceer de stelschroeven Niet voor bijDat punt. Draai de stelschroeven voor het afstellen van de kracht met een schroevedraaier.

Test de neergaande (sluit) kracht: grijp de deurhandgreep of de onderkant van de deur als deze halverwege de neergaande (sluit) slag is. De deur moet nu vanzelf weer omhoog gaan. Omkering halverwege het waar beneden gaan garandeert Niet dat omkering op een obstructie van 50mm zaplaatsvinden. Als het moeite kost de deur gegen te houden, of als hij Niet weer omhoog.gaat, verminder dan de neergaande (sluit) kracht door de stelschroef (2) waar links te draaien. Stel metkleine beetjes bij totdat de deur normal omkeert. Laat de opener na elke bijstelling een complete bewegingscylus utvoeren.

Als de deur nicht minstens 1,5m opent: vergroot de opgaande (openings) kracht door de stelschroef (1) maar rechts te draaien. Stel metkleine beetjes bij totdat de deur helemaal open gaat. Stel zonodig de eindstand Omhoog bij. Laat de opener na elke bijstelling een volledige bewegingscylus uitvoeren.

Als de deur tijdens de neergaande (sluit) cyclus weeer omhoog gaat: vergroot de neergaande (sluit) kracht door de stelschroef (2) maar rechts te draaien. Stel metkleine beetjes bij totdat de deur de sluitingscylus voltooit. Laat de opener, na elke bijstelling een volledige bewegingscylus uitvoeren. Vermeerder de kracht Niet voorbij de minimum voor het sluiten van de deur benodigde hoeveeelheid.

TEST HET VEILIGHEIDSSYSTEEM 22

Het is belangrijk het veiligheidssysteme te testen. De garagedeur moet bij contact met een 50mm hoog obstakel op de vloer vanzelfeer omhoog gaan. Het Niet goed afstellen van de opener kan ernstiglichamelijk letsel door een sluitende garagedeur tot gevolg hebben. Herhaal de test eens in de maand en stel de opener zonodig bij.

Werkwijze: Begin alsijd met de deur helemaal in de openstand. Leg een 50mm hoog obstakel (1) op de vloer onder de garagedeur. Stel de deur in werkinq in Neergaande richting. De deur moet bij contact met het obstakel waar omhoog gaan. Als de deur bij contact met het obstakel stopt,.gaat hij Niet ver genoeg omlaag. Verleng de eindstand omlaag door de stelschroef eindstand omlaag 1/4 slag maar links te draaien. Herhaal de test.

Als de deur bij contact met het 50mm hoge obstakel waar omhoog gaat, verwijdert u het obstakel en LAST de opener een complete bewegingscylusuitvoeren. De deur mag Niet vanzelfeer omhoog gaan vanuit de gesloten stand. Als dit wel het geval is, stel dan de Eindstanden en Kracht bij en test het veiligheidssystem opnieuw.

INSTALLATIE VAN HET BEVEILIGINGSSYSTEME 23

(ZIE BIJ ACCESSOIREs)

De uitgeoefende kracht, Zoals gemeten op de sluitende rand van de deur, mag Niet hoger�n dan 150N (15 kg). Als de sluitkracht op een Waarde worden afgesteld die hoger is dan 150N, dan要去 het Protector System geinstalleerd worden.

Nadat de opener geinstalleerd en afgesteld is, kan het Beveiligingsystem geinstalleerd worden. De installment-instructies vindt u in de verpakking van dit apparatus.

Het Beveiligingsystem zorgt voor een extra beveiliging gegen het beklemd raken vankleine kinderen onder de garagedeur.

Het systemd werkt met een onzichtbare lichtstraal, die als hij door een obstakel onderbroken worden, maakt dat een sluitende deur meer opengaat en verhindert dat een opengaande deur sluit. Dit apparaat worden ten zeerste aanbevolen voor huisegenaren metkleine kinderen.

DE BEDIENING VAN UW OPENER

Uw opener kan met elk van onderstaande apparaten bediend worden:

  • De verlichte bedieningsknop. Houd de bedieningsknop ingedrukt totdat de deur in beweging kommt.
  • De sleutelschakelaar buiten of het sleutelloos bedieningssysteme (als u een van deze accessoires hebigt geinstalleerd).
  • De afstandsbediening. Houd de knop ingedrukt totdat de deur in beweging kommt.

Het met de hand openen van de deur:

De deur moet zo möglichk helemaal gesloten zich. Door slappe of gebroken veren zou de deur te snel{kunnen sluiten, hetgeen materiele schade of ernstig lichamelijk letsel tot gevolg kan hebben.

De deur kan met de hand worden geopend door de ontkoppelingshandgreeprecht waar beneden te trekken (zodat de sledeontkoppelingsarm in een verticale stand klikt). Om de deur weeer aan te sluiten, trekt u deontkoppelingshandgreep met een hoek van 45^ maar de opener toe zodat de sledeontkoppelingsarm horizontaal is. Zie afbeelding 14.

Gebruik de noodontkoppelingshandgreep nooit om de deur open of dicht te trekken.

Als de opener bediend worden met de bedieningsknop of de afstandsbediening:

  1. Als de deur open is, gaat hij dicht. Als de deur gesloten is, gaat hij open.
  2. Een sluitende deur gaat weeer open.
  3. Een opengaande deur stopt (om een doorgang open te lately voor huisdieren of om frisse lucht binnen te lately).
  4. Als de deur in gedeelijk open stand gestopt was, gaat hij verder zich.
  5. Als de deur tijdens het sluiten op een obstakel stuit, gaat hij weeer open.
  6. Als de leurijdens het openen op een obstakel stuit, stopt hij.
  7. Het optionele Beveiligingsystem werkt met een onzichtbare lichtstraal, die als hij door een obstakel onderbroken worden, maakt dat een sluitende deur waar opengaat en verhinder dat een opengaande deur sluit. Dit apparaat worden TEN ZEERSTE AANBEVOLEN voor huisegenaren metkleine kinderen.
    Laat de opener als deze 5 keer ache ter elkaar gewerkt heeft 15 minuuten afkoelen.
    Hetlicht van de openerGaat aan:1.als de stroomaar de opener ingeschakeld wordt;2.als de stroom onderbroken wordt;3.als de opener in werking gesteld wordt.
    Na 4-1/2 minuut gaat het Licht automatisch uit. De sterkte van de lamp mag maximaal 40 watt bedragen.

HET ONDERHOUD VAN DE DEUROPENER

Als de opener goed geinstalleerd is, zal hij uitstekend werkken met een minimum aan onderhoud. De opener hoeft nicht extra gesmeerd te worden. Het afstellen van de kracht en de eindstanden: Deze要去enijdens de installmentie van de opener goed afgesteld en gecontroleerd worden. Hiervoor is alleen een schroevedraaier nodig. Weersomstandigheden konnen lichte veranderingen in de werking van de deur tewegbrengen waardoor bijstelling nodig is, vooral in het eersteJAar dat de opener in gebruik is. Zie de instructies voor de afstelling van de kracht en de eindstanden op

pagina's 4-5. Volg deze instructies z veiligheidstest na elke bijstelling.

Afstandsbediening: De draagbare afstandsbediening kan met de bijgeleverde klem aan de zonneklep bevestigd worden. Extra afstandsbedieningen können te allen tjnde aangeschaft worden voor de andere auto's die de garage gebruiken. Zie het gedeelte Accessoires. De ontvanger moet geprogrammeerd worden om met elke neue afstandbediening te werken.

Batterij van de afstandsbediening: De lithiumbatterijen horen tot 5aar lang energie te produceren. Als hetlicht zwak worden ofiet aangaat, moet de batterij verrangen worden. Als het zendbereik van de afstandsbediening kleiner worden, controlleren dan het batterijcontrolelampje.

Zo verrangt u de batterij: Om de batterijen te verrangen, gebruikt u de klepbeugel of het blad van een schroevendraier om de kast zoals getoond. Leg in de batterijen met de pluspoolaar boven. Om de deksel terug te zetten, klikt u deze aan beiden kanten vast. Gooi de oude batterij Niet met het huisvuil weg. Breng gebruekte batterijen maar een special inzamelingspunt.

CONTROLE VAN DE DEUROPENER

Maandelijks onderhoud:

  • Herhaal de veiligheidestest. Corrigeer zonodig de afstellen.
  • Bedien de leur met de hand. Als hij nicht goed uitgebalanceerd is of klemt, waar er dan een garagedeurspecialist maar kijken.
  • Controller of de deur volledig opent en sluit. Corrigeer zonodig de afstellenen van de kracht en/of eindstanden.

Jaarliks onderhoud:

Smeer de deurrollers, lagers en scharnieren. De geleiderails van de deur nicht invetten. De deur hoeft Niet extra gesmeerd te worden.

PROBLEM OPLOSSEN

1. Opener werkt nicht, noch met de verlichte bedieningsknop, noch met de afstandsbediening:

  • Staat er stroom op de opener? Sluit een lamp aan op het stopcontact. Als hij Niet aangaat, controller dan de zekeringskast of de stroomonderbreker. (Bij sommige stopcontacten worden de stroomtoevoer door een muurschakelaar geregeld.)
  • Heeft u alle deursloten buiten werkung gesteld? Bekijk de waarschuwingen met betrekking tot de installmentaanwijzingen op pagina 1 opniew.
  • Heeft er zich ijs of sneeuw onder de deur opgehoopt? Of misschien is de deur vastgevroen. Verwijder eventuele belemmeringen.
  • De veer van de garagedeur kan gebroeken zijn. Laat deze verrangen.
  • Herhaalde inwerkingstelling kan de beveiliging gegen overbelasting van de motor in werking gesteld—hebben. Wacht 15 minuuten en probeer het opnieuw.

2. Opener werkt op de afstandsbediening maar nicht op de verlichte bedieningsknop:

  • Is de bedieningsknop op de muur verlicht? Zo Niet, maak de beldraad los van de contacten op de opener. Maak kortsluitingussen de rode en witte contacten door beiden contacten tegelijkertijd met een stukje draad aan te raken. Als de opener werk, controlleren dan of er een bedrangsfout is gemaakt bij de verlichte bedieningsknop of een kortsluiting bij de krammetjes.
  • Is de bedrading goed aangesloten? Zie pagina 3.

3. Deur werkt op de verlichte bedieningsknop maar nicht op de afstandsbediening:

  • Controller het batterijcontrolelampje. Vervang zonodig de batterij.
  • Als u twee afstandsbedieningen heeft en er werkertaar eén,neem dan de procedures voor het programmeren van de ontvanger op pagina 4 opnieuw door. Alle afstandsbedieningen要去en opdezelfde code+zijn ingesteld.
  • Knippert de bedieningsknop op de muur? De ontvanger op de opener要去 de code van de afstandsbediening opnieuw registereren. Volg de instructies op pagina 4.

4. Afstandsbediening heeft maar een kort bereik:

  • Is de batterij geinstalleelr? Controller het batterijcontrolelampje. Als het Licht zwak brandt,要去 de batterij verrangen worden.
  • Bewaar de afstandsbediening op een andereplaats in de auto.
  • Het transmissiebereik is minder bij metalen garagedeuren, deuren met een metalen isolatielaag of bij metalen wanden.
  • Controller of de antennene volledig over het plafond is uitgerold.

5. De deur keert+zonder aanwijsbare reden om en hetlichtje op de opener knippert nicht:

  • Wordt de deur ergens door belemmerd? Trek aan de noodontkoppelingshandgreep. Bedien de deur met de hand. Als de deur klemt of slecht uitgebalanceerd is, haal er dan een garagedeurspecialist bij.
  • Verwijder eventuele sneeuw of ijs van de garagevloer onder de deur.

  • Neem de afstelling van de kracht opnieuw door.

  • Als deOUR vanuit de volledig gesloten stand vanzelf weeR opengaat, verminder dan de eindstanden.

Herhaal na het bijstellen de veiligheidstest.

Het is normalaal dat de kracht en de eindstanden af en toe bijgesteld moeten worden. De werking van de deur kan met name door weersomstandigheden beinvloed worden.

6. De deur keert zonder aanwijsbare reden om en hetlichtje op de opener knippert 5 seconden na het omkeren:

Controleer het Beveiligingsssystem (als u deze accessoire geinstalleerd heeft). Als hetlicht knippert, corrigeer dan de utlijning.

7. De opener maakt een storend lawaai dat in de woning te horen is:

Als het geluid van de opener een probleem veroorzaakt doordat deze zich vlak bij de woning bevindt,kest u een Trillingisolatieset 41A3263 installereren. Deze set is speciaal ontworpen om het "klankbord effect" te verhelpen en is eenvoudig te installereren.

8. De garagedeur gaat vanzelf open en dicht:

  • Heeft u buren met een garagedeuropener die opdezelfde frequentiecode werk? Verander uw code.
  • Controller of de knop op de afstandsbediening Niet in ingedrukte stand klem zit.

9. De deur stopt maar gaat nicht helemaal dicht:

Neem de instructies voor het afstellen van de eindstanden nogmaals door.

Herhaal de veiligheidstest na elke bijstellung van de lenghte van de deurarm, van de sluitkracht of van de eindstand omlaag.

10. De deur gaat open maar nicht dicht:

  • Controller het Beveiligingsystem (als u deze accessoire geinstalleerd hebft). Als hetlicht knippert, moet de uitlijing gecorrigeerd worden.
  • Als hetlichtje op de opener Niet knippert en de installmentie is nieuw, controlleren dan de neergaande kracht.

Herhaal na het bijstellen de veiligheidstest.

11. Hetlicht van de opener gaat Niet aan:

Vervang de lamp (maximaal 40 Watt). Vervang doorgebrande lampen met lampen die geschikt zich voor ruw gebruik.

12. Hetlicht van de opener blijft branden:

De aarding van het stopcontact op het plafond of de muur kan defect+zijn. De opener moet geaard zich.

13. De opener forceert of heeft maximale kracht nodig om de deur in werkung te stellen:

Het kan zijn dat de deuruit balans is of dat de veren gebroeken zijn. Sluit de deur en gebruik de nooodontkoppelingshandgreep om de slede los te koppelen. Open en sluit de deur met de hand. Een goed uitgebalanceerde deur要去 op elk willekeurig punt van de slag+kennen bijven staan, terwijl hij uitsluitend door zichveren in evenwicht worden gehonden. Is dit Niet het geval,That deur dan bijstellen door een garagedeurspecialist.

Vermeerder de kracht Niet om de opener te bedieren.

14. De motor van de opener bromt even en doet dan niets meer:

  • De veren van de garagedeur zijn gebroken. ZIE HIERBOVEN.
  • Als het probleem zich de eerste keer dat u de opener in werkung stelt voordoet, zit de deur op slot. Stel het deurslot buiten werkinq.
  • Trek de nooodontkoppelingshandgreeprecht naar beneden om de slede los te koppelen. De deur kan met de hand worden geopend en gesloten. Wanner de stroom weeer aan gaat, trekt u de noodontkoppelingshandgreep met een hoek van 45^ maar de opener toe zodat de sledeontkoppelingsarm horizontal is. De volgende keer dat de opener in werkung gesteld worden, worden de slede weer vastgekoppeld.
  • Met het Ontkoppelingssslot 1702EMLkest u de slede van buiten degarage loskoppelen in geval van stroomstoring.

Aansluiting van een deur in een deur

Verwijder de deksel. Zoek het hulpcontactblok op. Verwijder de brugussen contactdraden 1 en 2 (niet afgebeeld). Vervang deze met magnetische contactschakelaardraden zoals afgebeeld.

ACCESSIONS 25
(1) Model4330EMLEnkelvoudige afstandsbediening
(2) Model4333EML3-kanaals afstandsbediening
(3) Model4335EMLMini.afstandbediening met 3 functi
(4) Model845EMLMultifunctioneel bedieningspaneel
(5) Model75EMLVerlichte deurbedieningsknop
(6) Model747EMLDraadloos invoertoetsenbord zonder sleutel
(7) Model760EMLSleutelschakelaar buiten
(8) Model1702EMLOntkoppelingssslot
(9) Model770EMLHet Beveiligingsystem
(10) Model1EMLSnelontkoppeling deurkruk
(11) Model34EMLSleutelschakellar, 2 functie inbouw montage
Model41EMLSleutelschakellar, 2 functie opbouw montage
(12) Model1703EMLDeuram - The Chamberlain ArmTM

BEDRADINGSINSTRUCTIES VOOR ACCESSORIES

Verlichtedrukknop

Naar openercontacten:

Rood-1 en Wit-2

Sleutelschakelaar buiten:

Naar openercontacten:

Rood-1 en Wit-2

Bveiligingsystem:

Naar openercontacten:

Wit-2 en Zwart 3

Bedieningspaneel:

Naar openercontacten:

Rood-1 en Wit-2

TECHNISCHE GEGEVENS

Max. trekkracht....900N

WATT. 600

Motor

Type............Blijvend geschaden condensator

Snelheid 1500Tr/min

Voeding 230-240 Volt wisselstroom 50Hz

Aandrijfmechanisme

Reductie 1.27:1

Aandrijving.Schroef 2 leiworm. Aluminum rail.

Slaglengte .Aftelbaar tot 2,23m

Loopsnelheid.152mm per seconde

Lamp ......... .gaat aan als de deur in beweging komt, gaat uit 4-1/2 min. na stilstand.

Koppeling aan deur.....Verstelbare deurarm. Loskoppeling slede d.m.v. trekkoord.

Veiligheidsvoorzieningen

Handbediend......Door een druk op de knop worden de neergaande beweging automatisch omgekeerd. Door een druk op de knop worden de opgaande beweging automatisch gestopt.

Elektronisch............Apane stelschroeven voor op- en neergaande kracht.

Elektrisch. Beveiling gegen overbelasting van de motor en laagspanningsbedrading van de bedieningsknop.

Afstelling

eindstanden.......met een schroevedraier op het zijpaneel.

Startcircuit.....Laagspanningscircuit met drukknop.

Afmetingen

Totale lengte. 3,1m

Benodigde

bovenruimte. 6cm

Verklaring van overeenstemming

zijn in overeenstemming met de

toepasselijkke paragrafen van de normen.. EN 300 220-3, EN55014,

EN61000-3, ETS 300 683

en EN60335-1

krachtens de voorwaarden en alle amendementen

van de EU-richtlijnen 1999/5/EC, 73/23/EEC, 89/336/EEC

Verklaring van opname

De automatische garagedeupenermodellen ML5500, wanneer volgens alle aanwijzingen van de fabrikant geinstallereed en onderhoven in combinatie met een garagedeur, die ook volgens alle aanwijzingen van de fabrikant is geinstalleerd en onderhoven, voldoen aan de voorwarden van EU-richtlijn 89/392/EEG en alle amendementen.

Ik, ondergetekende, verklaar hierbij dat de hierboven gespecificeerde

uitrusting en alle in de handleiding vermelde toebehoren

voldoet aan de bovenstaande richtlijnen en normen.

THE CHAMBERLAIN GROUP, INC.

Elmhurst, IL 60126

USA

May, 2003

CHAMBERLAIN MOTORLIFT 5500 - Verklaring van opname - 1

Barbarea P. Keckhoff

Barbara P. Kelkhoff

Inhoudsopgave Klik op een titel om deze te openen
Handleidingassistent
Aangedreven door Anthropic
Wachten op uw bericht
Productinformatie

Merk : CHAMBERLAIN

Model : MOTORLIFT 5500

Categorie : Garage deur opener
