GEBRUIKSAANWIJZING HC300MLS-ML2 CHAMBERLAIN

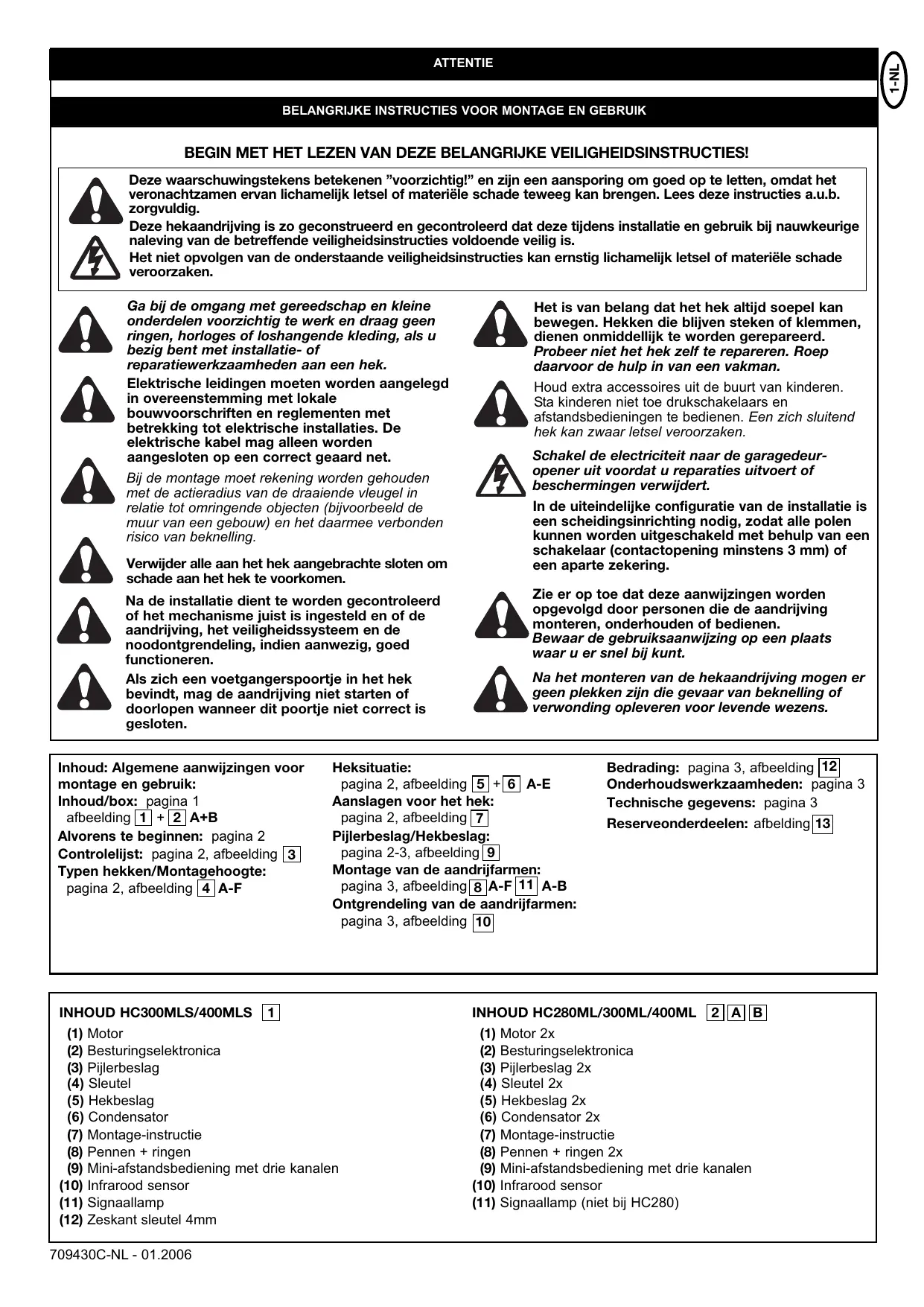

BEGIN MET HET LEZEN VAN DEZE BELANGRIJKE VEILIGHEIDSINSTRUCTIES! Deze waarschuwingstekens betekenen ”voorzichtig!” en zijn een aansporing om goed op te letten, omdat het veronachtzamen ervan lichamelijk letsel of materiële schade teweeg kan brengen. Lees deze instructies a.u.b. zorgvuldig. Deze hekaandrijving is zo geconstrueerd en gecontroleerd dat deze tijdens installatie en gebruik bij nauwkeurige $ naleving van de betreffende veiligheidsinstructies voldoende veilig is. Het niet opvolgen van de onderstaande veiligheidsinstructies kan ernstig lichamelijk letsel of materiële schade veroorzaken. Ga bij de omgang met gereedschap en kleine Het is van belang dat het hek altijd soepel kan onderdelen voorzichtig te werk en draag geen bewegen. Hekken die blijven steken of klemmen, ringen, horloges of loshangende kleding, als u dienen onmiddellijk te worden gerepareerd. bezig bent met installatie- of Probeer niet het hek zelf te repareren. Roep reparatiewerkzaamheden aan een hek. daarvoor de hulp in van een vakman. Elektrische leidingen moeten worden aangelegd Houd extra accessoires uit de buurt van kinderen. in overeenstemming met lokale Sta kinderen niet toe drukschakelaars en bouwvoorschriften en reglementen met afstandsbedieningen te bedienen. Een zich sluitend betrekking tot elektrische installaties. De hek kan zwaar letsel veroorzaken. elektrische kabel mag alleen worden aangesloten op een correct geaard net. Schakel de electriciteit naar de garagedeur- Bi de montage moet rekening worden gehouden / opener uit voordat u reparaties uitvoert of met de actieradius van de draaiende Veugel in beschermingen verwijdert. relatie tot omringende objecten (bijvoorbeeld de In de uiteindelijke configuratie van de installatie is muur van een gebouw) en het daarmee verbonden een scheidingsinrichting nodig, zodat alle polen risico van beknelling. kunnen worden uitgeschakeld met behulp van een schakelaar (contactopening minstens 3 mm) of Verwijder alle aan het hek aangebrachte sloten om een aparte zekering. schade aan het hek te voorkomen. aandrijving, het veiligheidssysteem en de monteren, onderhouden of bedienen. noodontgrendeling, i Bewaar de gebruiksaanwijzing op een plaats waar u er snel bij kunt. Na de installatie dient te worden gecontroleerd Zie er Ne ee dat deze nager We À of het mechanisme juist is ingesteld en of de opgevolgd door personen die de aan dien aanwezig, goed functioneren. À Als zich een voetgangerspoortje in het hek ( À Na het monteren van de hekaandrijving mogen er bevindt, mag de aandrijving niet starten of geen plekken zijn die gevaar van beknelling of doorlopen wanneer dit poortje niet correct is verwonding opleveren voor levende wezens. gesloten. Inhoud: Algemene aanwijzingen voor Heksituatie: Bedrading: pagina 3, afbeelding [2] montage en gebruik: pagina 2, afbeelding Hi +[6] A-E Onderhoudswerkzaamheden: pagina 3 Inhoud/box:_pagina 1 Aanslagen voor het hek: Technische gegevens: pagina 3 afbeelding [1] +[2]A+B pagina 2, afbeelding Reserveonderdeelen: afbelding|13] Alvorens te beginnen: pagina 2 Pijlerbeslag/Hekbesla: Controlelijst: pagina 2, afbeelding [3] pagina 2-3, afbeelding(9] Typen hekken/Montagehoogte: Montage van de aandrijfarmen: pagina 2, afbeelding [4] A-F pagina 3, afbeelding[8 JA-F[11] A-B Ontgrendeling van de aandrijfarmen: pagina 3, afbeelding INHOUD HC300MLS/400MLS INHOUD HC280ML/300ML/400ML [2][A][B] (1) Motor (1) Motor 2x (2) Besturingselektronica (2) Besturingselektronica (3) Pijlerbeslag (3) Pijlerbeslag 2x (4) Sleutel (4) Sleutel 2x (5) Hekbeslag (5) Hekbeslag 2x (6) Condensator (6) Condensator 2x (7) Montage-instructie (7) Montage-instructie (8) Pennen + ringen (8) Pennen + ringen 2x (9) Mini-afstandsbediening met drie kanalen (9) Mini-afstandsbediening met drie kanalen (10) Infrarood sensor (10) Infrarood sensor (11) Signaallamp (11) Signaallamp (niet bij HC280) (12) Zeskant sleutel 4mm 709430C-NL - 01.2006

Voor de aandrijving is er aan de zijkant ruimte nodig voor de armen en de uit te voeren montagewerkzaamheden. Zorg dat deze ruimte beschikbaar is. Hekken met een sterke windbelasting dienen aanvullend met een (elektrisch) slot te worden beveiligd! Er zijn veel factoren die bepalend zijn voor de keuze van de juiste aandrijving. Als we uitgaan van een goed functionerend hek, vormt het "in beweging zetten" de moeilikste fase. Als het hek eenmaal in beweging is, is het benodigde vermogen meestal aanzienlijk geringer. + Hekgrootte: De afmetingen van het hek vormen een zeer belangrijke factor. Wind kan het hek afremmen of spanningen veroorzaken en het benodigde vermogen sterk verhogen. + Hekgewicht: De vermelding van het hekgewicht betreft slechts een globale aanduiding, die zeer sterk van het werkelijke verbruik kan afwijken. Waar het om gaat is de manier van functioneren. + Invloed van de temperatuur: lage buitentemperaturen kunnen het in beweging zetten van het hek bemoeiliken (veranderingen van de ondergrond etc.) of verhinderen. Hoge buitentemperaturen kunnen de temperatuurbeveiliging (ca. 135°C) eerder in werking zetten. + Werkfrequentie/Inschakelduur: de aandrijvingen hebben een maximale inschakelduur van ca. 30% (bijv. 30% van een uur). N.B.: De aandrijvingen zijn er niet voor gemaakt permanent op de maximale inschakelduur te werken (continubedrijf). De aandrijving wordt te warm en schakelt zichzelf uit tot hij weer de inschakeltemperatuur heeft bereikt. De buitentemperatuur en het hek vormen belangrijke factoren voor de daadwerkelijke inschakelduur.

CONTROLELIJST INSTALLATIE - VOORBEREIDINGEN

Controleer de inhoud van de verpakking en lees de gebruiksaanwijzing aandachtig door. Zie erop toe dat uw hekinstallatie foutloos functioneert. Het hek moet gelijkmatig en stootvrij lopen, het mag nergens blijven hangen. Denk eraan dat de ondergrond in de winter enkele centimeters omhoog kan komen. Een stabiel hek met zo weinig mogelijk speling is van belang om storende slingerbewegingen te voorkomen. Hoe lichter de vleugel loopt, hoe gevoeliger de kracht kan worden ingesteld. Schriff op, welk materiaal u nog nodig hebt en zorg ervoor dat alles aanwezig is als u met de montage begint. Kleefanker (stabiele pluggen), schroeven, aanslagen, kabels, verdeeldozen, gereedschap etc. TYPEN HEKKEN Het type hek is bepalend voor de plaats waar de aandrijving wordt gemonteerd. Als de aanslag van het hek zich op de bodem bevindt, dient de aandrijving eveneens zo laag mogelijk worden gemonteerd, zodat hi het hek niet kan verdraaien. Gebruik alleen delen van het lijstwerk voor de bevestiging. Bij stalen hekken dient het hekbeslag aan het hoofdlijstwerk te worden bevestigd. Als het niet duidelik is of de beschikbare drager voldoende stabiel is, versterk deze dan. Bij houten hekken moet het hekbeslag worden doorgeschroefd. Het is raadzaam om aan de buitenkant een plaat te monteren, zodat de bevestiging op termijn niet los kan raken. Dunne houten hekken moeten eveneens worden verstevigd, omdat ze anders niet bestand zijn tegen de belasting. HEKSITUATIE Hoe ver moet de vleugel worden geopend? 90 graden, evt. tot (maximaal) 115 graden. Een openingshoek van meer dan 115 graden is onder sommige omstandigheden mogelik, maar niet aan te raden! Dit omdat de aandrijving een constante snelheid heeft. Hoe verder het hek moet worden geopend, hoe sneller de vleugel moet bewegen. De bewegingen worden ongelijkmatiger, beslagen en hek worden daardoor extreem belast. Het naast elkaar bestaan van verschillende openingshoeken leidt ertoe dat de aandrijving die het eerst zijn doel bereikt bij de aanslag een brommend geluid produceert (loppende motor) en tegen het hek drukt tot de andere motor eveneens zijn eindpositie heeft bereikt. AANSLAGEN EEN DRAAIEND HEK HEEFT EEN VASTE AANSLAG NODIG (IN HEK OPEN EN HEK DICHT). Aanslagen ontzien de aandrijving, het hek en de beslagen. Als er geen vaste eindaanslagen worden gebruikt, beweegt het hek niet soepel, kunnen er gevaarlijke situaties ontstaan, ontstaat voortijdige slitage en verliest de garantie zijn geldigheid! PNLERBESLAG Het op de juiste plaats aanbrengen van het pijlerbeslag is bepalend voor het goed functioneren van de installatie. De afstand tussen het draaipunt van de motor en het draaipunt van het hek wordt erdoor bepaald, en daarmee tevens de openingshoek. Men spreekt van afmeting A en afmeting B. Onderschat niet de invloed van deze afmetingen op het soepel bewegen van het hek. Probeer onder alle omstandigheden en zo nauwkeurig mogelijk de ideale afmeting voor uw openingshoek in te stellen. Zie de tabel voor de afmetingen A/B. Als de pijler niet breed genoeg is, moet een adapterplaat worden vervaardigd. Als de pijler te dik is, moet deze gedeeltelijk worden verwijderd, of moet het hek worden verplaatst. Om optimale afmetingen te bereiken, kan het nodig zijn de meegeleverde scharnierplaat in te korten of te verlengen. Bi nieuw te vervaardigen hekken kunnen de afmetingen A en B worden beïnvloed door de hengsels van het hek op een bepaalde manier aan de pijlers te monteren. Voordat de montageafmetingen definitief worden vastgelegd, dient altijd te worden gecontroleerd of de aandrijving bij het draaien geen contact maakt met de pijler. MONTAGE: De krachten waarmee de aandrijving tegen de pijler steunt, zijn zeer groot. Meestal ontstaan er al acceptabele montageafmetingen wanneer de meegeleverde scharnierplaat rechtstreeks op de pijler wordt gelast. Bij dikke stenen of betonnen zuilen moet het scharnierdeel op een dragerplaat worden gelast en zo worden bevestigd dat de pluggen tijdens het gebruik niet los kunnen raken. Hiervoor zijn kleef-duwankers waarbij een borgpen spanningsvrij in het metselwerk wordt ingebracht, beter geschikt dan stalen of kunststof keilbouten. Bij gemetselde pilers dient een tamelijk grote, meerdere stenen bedekkende staalplaat te worden vastgeschroefd, waarop vervolgens de scharnierplaat kan worden gelast. Voor de bevestiging is ook een om de hoek van de pijler bevestigde hoekplaat geschikt. 709430C-NL - 01.2006

HEKBESLAG Het hekbeslag moet waterpas op het pijlerbeslag worden gemonteerd. De afstand tussen de beslagen wordt inspanmaat genoemd. In gesloten toestand van het hek is de aandrijving voor 99% uitgeschoven. In geopende toestand van het hek is de aandrijving voor 1% uitgeschoven. N.B.: De meenemer mag tijdens het gebruik NIET tegen de behuizing van de aandrijving stoten (einde van de spindel). Wijk tiidens de montage onder geen beding af van de inspanmaat! Bij stalen hekken moeten de bevestigingen worden aangelast of doorgeschroefd. Bij het doorschroeven moeten aan de achterkant grote schijven of een plaat worden gebruikt. De kracht die de aandrijving op deze verbinding overbrengit, is zeer groot. Bij houten hekken moet de bevestiging worden doorgeschroefd. Hout geeft onder belasting mee en de schroef raakt los. Onder belasting en door de ontstaande beweging geeft het hout steeds verder mee tot het hek op zeker moment niet meer goed sluit en moet worden gerepareerd. Monteer ter versteviging zowel aan de buiten- als aan de binnenzijde een plaat, zodat het hout niet kan meegeven en de verbinding niet kan losraken. Dunne houten hekken zonder metalen lijst moeten eveneens worden verstevigd, omdat ze anders niet bestand zijn tegen een permanente belasting.(b.v. Typ 2F) ONTGRENDELING Het aandrijfmechanisme kan worden ontgrendeld. Het hek kan daarna met de hand worden geopend en bediend (stroomuitval). Bi nieuwe aandrijvingen wordt de ontgrendeling soms als stroef/stotend ervaren. Dit is normaal en heeft geen effect op het functioneren! Ontgrendelen en Vergrendelen Steek de zeskant sleutel in de desbetreffende uitspanning en ont of vergrendel de aandrijving.

MONTAGE VAN DE AANDRIJFARMEN

Ontgrendel de aandrijving. Schuif de ontgrendelde aandrijving op de beslagen en zet deze vast met de meegeleverde bouten en ringen. BEDRADING De verbindingskabel is 3-polig en ca. 80 cm lang en wordt in een boog naar de besturingseenheid of naar een bovengronds aangebrachte waterdichte verdeeldoos geleid. Vanuit de verdeeldoos wordt met behulp van een veilige kabel een vaste verbinding gelegd. De condensator kan worden aangesloten in de verdeeldoos of in de besturingseenheid. Aansluiting: De condensator wordt tussen de klemmen CL en OP geklemd. CL en COM activeren draairichting A. OP en COM activeren de omgekeerde draairichting. Vergeet nooït de installatie te aarden. ONDERHOUDSWERKZAAMHEDEN Het mechanisme van de aandrijving is onderhoudsvrij. Controleer regelmatig (bijvoorbeeld maandelijks) of de beslagen van het hek en van de aandrijving goed vast zitten. Ontgrendel de aandrijving en test of het hek soepel beweegt. Alleen een hek dat licht loopt zal ook goed met een aandrijving functioneren. Het stroef bewegen van het hek wordt niet gecompenseerd door het gebruik van een aandrijving. TECHNISCHE GEGEVENS Netaansluiting (motor) 220 — 240Volt-/ 50Hz Stroomverbruik 1,3A Opgenomen vermogen —220W Condensator 5SuF Max. breedte hek 2,5m HC280ML/HC300ML/300MLS 3,5m HC400ML/400MLS Max. gewicht hek 200kg Veiligh. klasse 1-1P 44 Aansluitkabel 80cm Asbelasting —250N ca.20mm/s HC280ML/HC300ML ca.12mm/s HC400ML 4 Minuten -20°C tot + 55°C Loopsnelheid Inschakelduur Temperatuur bereik Netaansluiting 230V/50-60Hz Standby max. 4 Watt Veiligh. klasse IP44 Conformiteitsverklaring Automatische hekaandrivingen modellen HC280ML, HC300ML/MLS, HC4OOML/MLS Series voldoen aan de eisen van de geldende secties van de normenvoorschriften EN300220-3 + EN55014 « EN61000-3 + EN60555, EN60335-1 + ETS 300 683 + ENG0335- 1: 2002 + EN60335-2-103: 2003 + EN55014-1: 2000 + A1 + A2 + ENS5014-2: 2001 + EN61000-3-2. 2000 » EN61000-3-3: 1995 + A1 + EN 301 489-3, V1.3.1 + EN 300 220-3 V1.1.1 + EN 182411 alsmede de bepalingen en alle aanvulingen van de EU-voorschriflen TAI2SIEEC, 89/836EEC, 1009/S/EG Inbouwverklaring De automatische hekaandrivingen voldoen san de bepalingen van de EU-voorschrift 89/S04/ÉEC en de sanvulingen ervan, wanneer deze confarm de handieidingen van de fabrikant worden geinstalleerd en onderhouden en wanneer deze mel sen hek worden gebruikl dat evengens coniorm de fabrikanthandiidingen wordt geinstallserd en Snderhouden. De ondergetekende verklaart hiermee dat het hier vermelde apparaat alsmede alle in de handieiaing vermelde toebehoren voldoen aan de bovengenoemde voorschriflen. B.PKelkhoff Manager, Regulatory Affairs Chamberiain GmbH D-66793 Saanwelingen Januar, 2006 Batane PRatkhoffe 709430C-NL - 01.2006 © Chamberlain GmbH, 2006
