HC300MLS-ML2 - Système d'ouverture de porte de garage CHAMBERLAIN - Notice d'utilisation et mode d'emploi gratuit

Intitulé	Description
Type de produit	Motorisation de porte de garage
Caractéristiques techniques principales	Compatible avec les portes de garage sectionnelles et basculantes
Alimentation électrique	230 V
Dimensions approximatives	Dimensions non spécifiées
Poids	Poids non spécifié
Compatibilités	Compatible avec les télécommandes Chamberlain
Type de batterie	Non applicable
Tension	230 V
Puissance	Non spécifiée
Fonctions principales	Ouverture et fermeture automatique de la porte de garage
Entretien et nettoyage	Vérifier régulièrement le mécanisme et nettoyer les rails
Pièces détachées et réparabilité	Disponibilité de pièces détachées auprès du fabricant
Sécurité	Équipé de capteurs de sécurité pour éviter les accidents
Informations générales	Installation recommandée par un professionnel pour garantir la sécurité

FOIRE AUX QUESTIONS - HC300MLS-ML2 CHAMBERLAIN

Comment puis-je réinitialiser le système CHAMBERLAIN HC300MLS-ML2 ?

Pour réinitialiser le système, localisez le bouton de réinitialisation sur l'unité principale. Maintenez-le enfoncé pendant 10 secondes jusqu'à ce que le voyant clignote, puis relâchez-le.

Le moteur ne fonctionne pas, que faire ?

Vérifiez d'abord l'alimentation électrique. Assurez-vous que le câble est correctement branché et que le disjoncteur n'a pas sauté. Si tout est en ordre, vérifiez si la télécommande fonctionne et remplacez les piles si nécessaire.

Comment régler la force d'ouverture et de fermeture ?

Pour ajuster la force d'ouverture et de fermeture, utilisez les vis de réglage situées sur le moteur. Tournez dans le sens horaire pour augmenter la force et dans le sens antihoraire pour la diminuer.

Pourquoi le capteur de sécurité ne fonctionne-t-il pas ?

Assurez-vous que les capteurs sont correctement alignés et qu'il n'y a pas d'obstruction entre eux. Nettoyez les lentilles des capteurs si elles sont sales.

Comment programmer une nouvelle télécommande ?

Pour programmer une nouvelle télécommande, appuyez sur le bouton de programmation sur l'unité principale jusqu'à ce que le voyant clignote. Ensuite, appuyez sur le bouton de la télécommande que vous souhaitez programmer. Le voyant clignotera à nouveau pour indiquer que la programmation est réussie.

Le portail se ferme puis s'ouvre à nouveau, que faire ?

Ce problème peut être dû à un capteur de sécurité qui détecte une obstruction. Vérifiez les capteurs et assurez-vous qu'il n'y a rien qui bloque le chemin. Si le problème persiste, réinitialisez le système.

Où puis-je trouver le manuel d'utilisation ?

Le manuel d'utilisation peut être téléchargé depuis le site web officiel de CHAMBERLAIN ou directement en contactant le service client pour obtenir une copie.

Comment savoir si les piles de la télécommande doivent être remplacées ?

Si la télécommande ne fonctionne pas ou si le signal est faible, il est probable que les piles doivent être remplacées. Un indicateur de batterie faible peut également s'afficher si disponible.

MODE D'EMPLOI HC300MLS-ML2 CHAMBERLAIN

2000 + A1 + A2 · EN55014-2: 2001 · EN61000-3-2: 2000 · EN61000-3-3: 1995 + A1 · EN301 489-3, V1.3.1 · EN 300 220-3 V1.1.1 · EN 13241-1

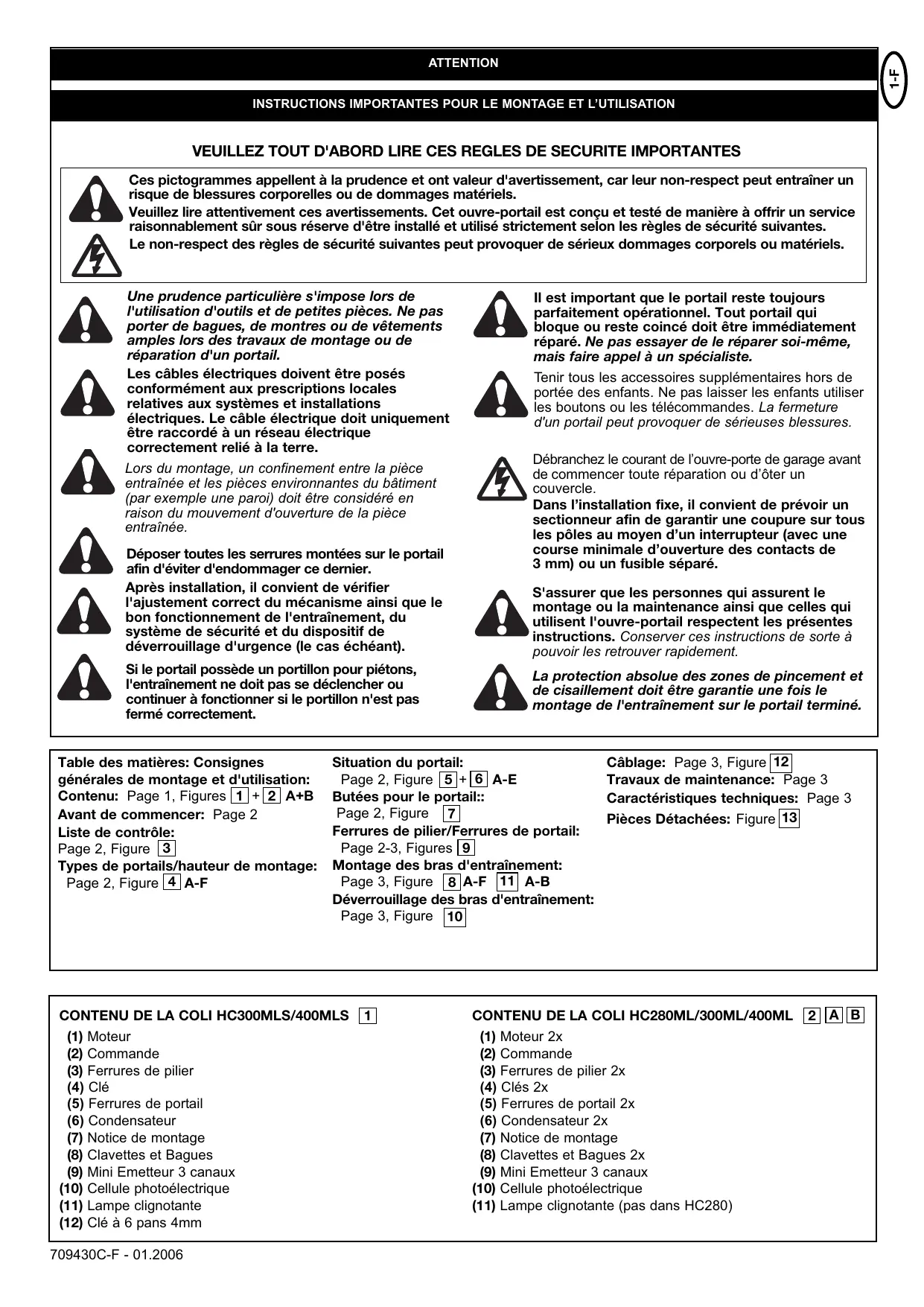

Ces pictogrammes appellent à la prudence et ont valeur d'avertissement, car leur non-respect peut entraîner un risque de blessures corporelles ou de dommages matériels.

Veuillez lire attentivement ces avertissements. Cet ouvre-portail est conçu et testé de manière à offrir un service raisonnablement sûr sous réserve d'être installé et utilisé strictement selon les règles de sécurité suivantes.

Le non-respect des règles de sécurité suivantes peut provoquer de sérieux dommages corporels ou matériels.

Une prudence particulière s'impose lors de l'utilisation d'outils et de petites pièces. Ne pas porter de bagues, de montres ou de vêtements amples lors des travaux de montage ou de réparation d'un portail.

Les câbles électriques doivent être posés conformément aux prescriptions locales relatives aux systèmes et installations électriques. Le câble électrique doit uniquement être raccordé à un réseau électrique correctement relié à la terre.

Lors du montage, un confinement entre la pièce entraînée et les pièces environnantes du bâtiment (par exemple une paroi) doit être considéré en raison du mouvement d'ouverture de la pièce entraînée.

Déposer toutes les serrures montées sur le portail afin d'éviter d'endommager ce dernier.

Après installation, il convient de vérifier l'ajustement correct du mécanisme ainsi que le bon fonctionnement de l'entrainement, du système de sécurité et du dispositif de déverrouillage d'urgence (le cas échéant).

Si le portail possède un portillon pour piétons, l'entraînement ne doit pas se déclencher ou continuer à fonctionner si le portillon n'est pas fermé correctement.

Il est important que le portail reste toujours parfaitement opérationnel. Tout portail qui bloque ou reste coincé doit être immédiatement réparé. Ne pas essayer de le réparer soi-même, mais faire appel à un spécialiste.

Tenir tous les accessoires supplémentaires hors de portée des enfants. Ne pas laisser les enfants utiliser les boutons ou les télécommandes. La fermeture d'un portail peut provoquer de sérieuses blessures.

Débranche le courant de l'ouvre-porte de garage avant de commencer toute réparation ou d'ôter un couvercle.

Dans l'installation fixe, il convient de prévoir un sectionneur afin de garantir une coupure sur tous les pôles au moyen d'un interrupteur (avec une course minimale d'ouverture des contacts de 3 mm) ou un fusible séparé.

S'assurer que les personnes qui assurent le montage ou la maintenance ainsi que celles qui utilisent l'ouvre-portail respectent les présentes instructions. Conserver ces instructions de sorte à pouvoir les retrouver rapidement.

La protection absolue des zones de pincement et de cisaillement doit être garantie une fois le montage de l'entraînement sur le portail terminé.

Table des matières: Consignes générales de montage et d'utilisation:

Contenu: Page 1, Figures 1 + 2A + B

Avant de commencer : Page 2

Liste de contrôle: Page 2, Figure 3

Types de portails/hauteur de montage:

Page 2, Figure 4 A-F

Situation du portail:

Page 2, Figure 5 + 6 A-E

Butées pour le portail :

Page 2, Figure 7

Ferrures de pilier/Ferrures de portail:

Page 2-3, Figures 9

Montage des bras d'entraînement:

Page 3, Figure 8A-F 11 A-B

Déverrouillage des bras d'entraînement:

Page 3, Figure 10

Cablage: Page 3, Figure 12

Travaux de maintenance : Page 3

Caractéristiques techniques: Page 3

Pièces détachées: Figure 13

Contenu de la COLI HC300MLS/400MLS 1

Moteur Commande Ferrures de pilier Clé Ferrures de portail Condensateur Notice de montage Clavettes et Bagues Mini Émetteur 3 canaux Cellule photoélectrique Lampe clignotante Clé à 6 pans 4mm

Contenu de la COLI HC280ML/300ML/400ML 2 a b

Moteur 2x Commande Ferrures de pilier 2x Clés 2x Ferrures de portail 2x Condensateur 2x Notice de montage Clavettes et Bagues 2x Mini Émetteur 3 canaux Cellule photoélectrique Lampe clignotante (pas dans HC280ML)

Avant de commencer

L'ouvre-portail nécessite un dégagement latéral suffisant pour les mouvements des bras et pour le montage. S'assurer que l'on dispose de l'espace nécessaire. Les portails représentant une charge en torsion élevée doivent être dotés en supplément d'une serrure (électrique) à titre de sécurité! Le choix du bon automatisme de portail dépend d'un grand nombre de facteurs. Partant d'un portail en bon état de fonctionnement, le "démarrage" est l'opération la plus difficile. Une fois le portail en mouvement, la force nécessaire est en général nettement moins élevée.

• Taille du portail : la taille du portail est un facteur très important. Le vent peut le freiner ou le tordre et donc augmenter fortement la force nécessaire.
• Poids du portail: le facteur poids n'est qu'une grandeur purement indicative et susceptible de différer très fortement des besoins effectifs. Le fonctionnement est le facteur important.
• Influence de la température: des températures extérieures très basses peuvent freiner ou même empêcher le démarriage (modifications du sol, etc.). Des températures extérieures très élevées peuvent provoquer un déclenchement prématuré du dispositif de protection thermique (env. 135°C).
• Fréquence / durée d'utilisation: le facteur de marche maximal des mécanismes d'ouvre-portails est de l'ordre de 30% (p. ex. 30% d'une heure).

ATTENTION: les ouvre-portails ne sont pas conçus pour fonctionner en permanence à la valeur maximale du facteur de marche (marche en continu). L'entraînement surchauffe et se désactive jusqu'à son retour à la température de mise en marche. La température extérieure et le type de portail sont des facteurs importants pour le facteur de marche effectif.

LISTE De controle - preparatifs

Contrôler le contenu de l'emballage et tirez attentivement les présentes instructions. S'assurer du parfait fonctionnement de votre système de portail. Le portail doit pivoter de manière régulière, sans à-coups, et ne coincer nulle part. Tenir compte du fait que le sol peut être rehaussé de quelques centimètres en hiver. Afin d'éviter tout mouvement pendulaire gênant, le portail doit être stable et présenter un jeu aussi faible que possible. Plus le battant pivote en douceur, et plus la force devra être réglée avec précision.

Faire une liste du matériel qui sera nécessaire et préparer ce matériel avant de commencer le montage. Ancrages à coller (chevilles solides), vis, butées, câbles, boîtes de dérivation, outils, etc.

TYPES de portails

Le type de portail est décisif pour l'emplacement de montage de l'entraînement. Si la butée du portail se trouve au sol, l'entraînement devra également être monté le plus bas possible afin d'éviter de tordre le portail. Utiliser exclusivement des éléments du cadre pour la fixation.

Dans le cas des portails en fer, la fixation de la ferrure du portail doit s'effectuer sur le cadre principal. En cas de doutes quant à la solidité du support existant, prévoir de le renforcer.

Dans le cas des portails en bois, la fixation de la ferrure doit traverser l'épaisseur du bois. Il est recommandé de prévoir une plaque sur la face extérieure, afin d’empêcher tout risque de desserrage de la fixation au fil du temps. Pour les portails de faible épaisseur, prévoir des renforts supplémentaires, sinon ils ne résisteraient pas à la sollicitation (p. ex. type F).

Quel angle d'ouverture pour le portail?

90 degrés ou 115 degrés. Un angle d'ouverture supérieur à 115 degrés est éventuellement possible, mais n'est pas recommandé. Motif: l'entraînement tourne toujours à la même vitesse. Plus l'angle d'ouverture du portail est important, et plus le battant doit se déplacer rapidement. Les mouvements deviennent saccadés, ce qui expose les ferrures et le portail à des sollicitations extrêmes. En cas d'angles d'ouverture différents des deux battants, l'entraînement qui a atteint le premier sa position finale continue à "ronronner" en butée (le moteur tourne) et à repousser le battant jusqu'à ce que l'autre moteur ait lui aussi atteint sa position de fin de course.

BUTEES

Un portail pivotant nécessite une butée fixe en position portail OUVERT et portail FERME. Les butées permettent de menager l'entrainment, le portail et les ferrures.

L'utilisation du portail sans butées de fin de course définies entraîne un fonctionnement déficient, souvent dangereux, une usure prématurée ainsi que l'extinction de la garantie!

Ferrures de piliers

Le bon emplacement de la ferrure de pilier est décisif pour le fonctionnement ultérieur de l'installation. Il détermine la distance entre le point de rotation du moteur et celui du portail, et donc l'angle d'ouverture. On parle de cote A et de cote B. Il ne faut pas sous-estimer l'importance de cette cote sur le bon fonctionnement et la qualité du mouvement. Il faut essayer de déterminer la cote optimale pour votre angle d'ouverture dans toutes les circonstances et de l'atteindre aussi précisément que possible. Voir tableau pour les cotes A/B.

Si le pilier n'est pas assez large, il faut fabriquer une plaque adaptable. Si le pilier est trop étroit, il faut réaliser un évidement ou déplacer le portail.

Pour atteindre des cotes optimales, il peut s'avérer nécessaire de raccourcir ou de rallonger la plaque de charnière fournie. Lors de la construction d'un nouveau portail, il est possible de jouer sur les cotes A et B lorsque les gonds du portail sont montés de manière correspondante sur les piliers. Avant de fixer définitivement les cotes de montage, vérifier systématiquement que l'entraînement ne cogne pas contre le pilier lors du basculement.

MONTAGE: les forces exercées par l'entraînement sur le pilier sont très élevées. En général, on peut déjà atteindre des cotes de montage acceptables en soudant directement sur le pilier la plaque de charnière fournie. Dans le cas de piliers écais en pierre ou en béton, il faut souder la pièce de charnière sur une plaque-support et la fixer de sorte que les chevilles ne risquent pas de se détacher lors du fonctionnement. À cet effet, il vaut mieux préférer aux chevilles en acier ou en plastique des systèmes d'ancrage composite à coller, avec une tige filetée collée sans précontrainte dans la maçonnerie. Dans le cas des piliers en maçonnerie, il conviendrait de visser une grande plaque en acier débordant sur plusieurs pierres et sur laquelle la plaque de charnière peut ensuite être soudée. Une autre bonne solution consiste à utiliser une plaque d'équerre fixée sur le pilier.

Ferrures de portail

La ferrure de portail doit être montée horizontalement par rapport à la ferrure de pilier. La distance entre les ferrures est appelée cote de fixation. En position fermée du portail, l'entraînement est sorti à 99 %. En position ouverte du portail, l'entraînement est sorti à 1 %. Une RENTREE ou SORTIE complète du piston en service (avec le portail) endommage l'entraînement et conduit à l'extinction de la garantie ! Respecter systématiquement la cote de fixation ! Dans le cas des portails en fer, les fixations doivent être soudées ou montées avec des vis traversant l'épaisseur du portail. Dans ce cas, utiliser de grosses rondelles ou une plaque au dos du portail.

Dans le cas des portails en bois, la fixation doit traverser l'épaisseur du bois. Il est fortement recommandé de prévoir une plaque sur la face extérieure, afin d’empêcher tout risque de desserrage de la fixation. Pour les portails en bois ou les cadres métalliques de faible épaisseur, prévoir des renforts, sinon ils ne résisteraient pas à la sollicitation. (p. e. Typ 2F)

Deverrouillage

Le mécanisme d'entraînement peut être déverrouillé. Le portail peut ensuite être ouvert et actionné à la main (en cas de coupure de courant). Lorsque le système est neuf, il se peut qu'il soit difficile à manœuvrer. Ceci est normal, et n'a aucune incidence sur le bon fonctionnement.

Déverrouillage et verrouillage

Introduire la clé à 6 pans à l'endroit du capot prévu à cet effet afin de verrouiller/déverrouiller le moteur.

Montage des BRAS d'entrainement

Déverrouiller l'entraînement. Repousser l'entraînement déverrouillé sur les ferrures et le bloquer à l'aide des goujons et des bagues fournis.

Cablage

Le câble de raccordement comporte 3 pôles et mesure environ 80 cm de long. Il se monte en prévoyant un coude par rapport à la commande ou vers une boîte de dérivation étanche montée au-dessus du niveau du sol. La pose fixe s'effectue depuis la boîte de dérivation au moyen d'un câble agréé. Le condensateur peut être raccordé dans la boîte de dérivation ou dans la commande.

Raccordement: le condensateur se monte entre les bornes CL et OP. Le branchement entre CL et COM détermine les sens de rotation A. Le branchement entre l'autre borne OP et COM détermine le sens de rotation inverse. Ne surtout pas oublier de mettre l'installation à la terre.

Travaux de maintenance

Le mécanisme de l'entraînement ne nécessite aucune maintenance. Contrôler régulièrement (une fois par mois) la bonne fixation des ferrures du portail et de l'entraînement. Déverrouiller l'entraînement et contrôler le fonctionnement du portail. L'adéquation du portail et de l'entraînement ne peut être garantie que si le portail fonctionne en douceur. Le montage d'un entraînement n'est pas la panacée pour. Remédier au fonctionnement défectueux d'un portail.

Tension de raccordement nominale	220 – 240Volt-/ 50Hz
Consummation	1,3A
Puisance absorbée	~220W
Condensateur	5μF
Largeur maxi du portail	2,5m HC280ML/300ML/300MLS 3,5m HC400ML/400MLS
Poids maxi du portail	200kg
Classe	I - IP 44
Câble de raccordement	80cm
Force axiale	~250N
Vitesse de marche	env.20mm/s HC280ML/HC300ML env.12mm/s HC400ML
Durée de marche	4 Minutes
Température de fonctionnement	-20°C à + 55°C
Tension de raccordement nominale	230V/50-60Hz
Courant consommé	4 Watt
Protection	IP44

Déclaration de conformité

Les ouvre-portails automatiques modèle HC280ML, HC300ML/MLS, HC400ML/MLS satisfont aux exigences des sections applicables des normes

EN300220-3 · EN55014 · EN61000-3 · EN60555, EN60335-1 · ETS 300 683 ·

EN60335-1: 2002 • EN60335-2-103: 2003 • EN55014-1: 2000 + A1 + A2 • EN55014-2:

2001·EN61000-3-2:2000·EN61000-3-3:1995 + A1·EN 301 489-3, V1.3.1·EN 300 220-3, V1.1.1·EN 13241-1

ainsi qu'aux dispositions et à tous les compléments

des prescriptions communautaires. 73/23/EEC, 89/336EEC, 1999/5/EG

Déclaration d'incorporation

Les ouvre-portails automatiques satisfont aux dispositions de la prescription

communautaire 89/393/CEE et de ses compléments, sous réserve d’être installés et

entretenu conformément aux indications du fabricant et d'être utilisés en liaison avec un portail lui aussi installé et entretenu conformément aux instructions du fabricant.

Le signataire déclare par la présente que l'appareil indiqué ci-dessus ainsi que tous les accessoires indiqués dans le manuel satisfont aux prescriptions et normes précitées.

B. P. Kelkhoff

Cable de connexion 80cm

Force axial ~250N
