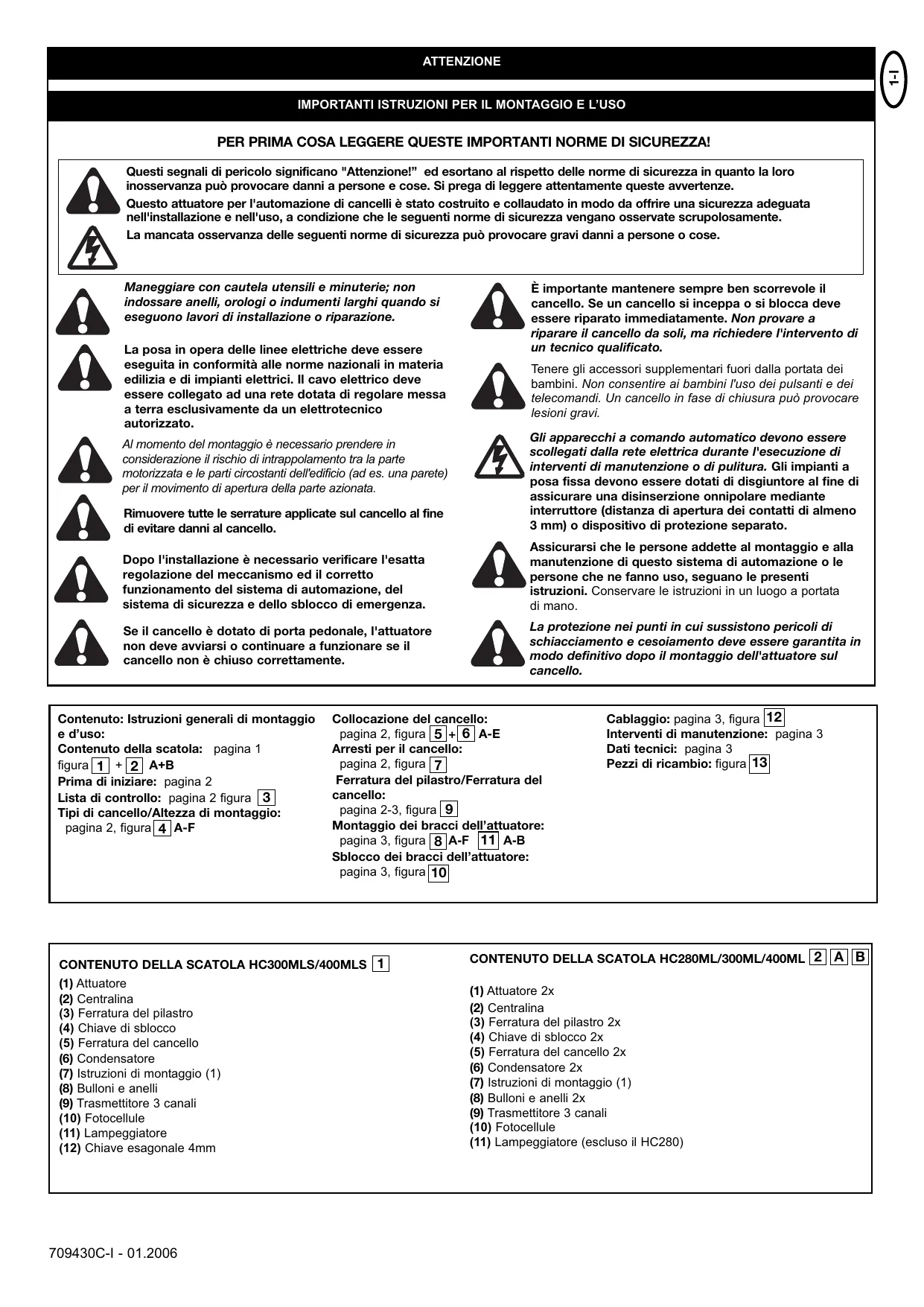

Questi segnali di pericolo significano "Attenzione!" ed esortano al rispetto delle norme di sicurezza in quanto la loro inosservanzacould provocare danni a persone e cose. Si prega di leggere attendamente queste avventenze.

Questo attuatore per l'automazione di cancelli è stato costruito e collaudato in modo da offrir une sicurezza adeguata nella installmente e nell'uso, a condizione che le seguenti norme di sicurezza vengano osservate scrupolosamente.

La mancata osservanza delle seguenti norme di sicurezza cui provocare gravi danni a persono o cose.

Maneggiare con cautela utensili e minuterie; non indossare anelli, orologi o indumenti larghi quando si esuguono lavori di installatione o riparazione.

La posa in opera delle linee elettriche deve essere eseguita in conformità alle norme nazionali in materia edilizia e di impianti elettrici. Il cavo elettrico deve essere collegato ad una rete dotata di regolare messa a terra esclusivamente da un elettrotecnico autorizzato.

Al momento del montaggio è necessario prendere in considerazione il rischio di intrappolamento tra la parte motorizzata e le parti circostanti dell'edificio (ad es. una parete) per il movimento di aperture della parte azionata.

Rimuovere tutte le serrature applicate sul cancello al fine di evitare danni al cancello.

Dopo l'installazione è necessario verificare l'esatta regolazione del meccanismo ed il corretto funzionamento delsystemadi automazione, delsystemadi sicurezza e dello sblocco di emergenza.

Se il cancello è dotato di porta pedonale, l'attuator non deve avviarsi o continuare a funzionare se il cancello non è chiuso correttamente.

È importante Maintainere sempre ben scorrevole il cancelllo. Se un cancello si inceppa o si blocca deve essere riparato immediatamente. Non provare a riparare il cancello da soli, ma richiedere l'intervento di un techniciano qualificato.

Tenere gli accessori supplementari fuori alla portata dei bambini. Non consentire ai bambini l'uso dei pulsanti e dei telecomandi. Un cancello in fase di chiusura può provocare lezioni gravi.

Gli apparecchi a commando automatico devono essere scollegati alla rete elettrica durante l'esecuzione di interventi di manutenzione o di pulitura. Gli impianti a posa fissa devono essere dotati di disgiuntore al fine di assicurare una disinserzione onnipolare mediante interrettatore (distanza di apertura dei contatti di almeno 3mm ) o dispositorio di protezione separato.

Assicurarsi che le persone addette al montaggio e alla manutenzione di quello sistema di automazione o le persone che ne fanno uso, seguano le presenti istruzioni. Conservare le istruzioni in un luogo a portata di mano.

La protezione nei punti in cui sussistono pericoli di schiacciamento e cessoamento deve essere garantita in modo definitivo dopo il montaggio dell'attuatore sul cancelllo.

Contenuto: Istruzioni generali di montaggio e d'uso:

Conteno della scatola: pagina 1

figura 1 +2 A+B

Prima di iniziare: pagina 2

Liast di controlo: pagina 2 figura 3

Tipidicancello/Altezza di montaggio: pagina2,figura4A-F

Collocazione del cancello:

pagina 2, figura 5 + 6 A-E

Arresti per il cancello:

agina 2, figura 7

Ferratura del pilastro/Ferratura del

cancelled:

Montaggio dei bracci dell'attuatore:

pagina 3, figura 8 A-F 11 A-B

Sblocco dei bracci dell'attuatore:

pagina 3, figura 10

Cablaggio: pagina 3, figura 12

Interventi di manutenzione: pagina 3

Dati tecnici: pagina 3

Pezzi di ricambio: figura 13

CONTENUTO DELLA SCATOLA HC300MLS/400MLS 1

(1) Attuatore
(2) Centralina
(3) Ferratura del pilastro
(4) Chiave di sblocco
(5) Ferratura del cancello
(6) Condensatore
(7) Istruzioni di montaggio (1)
(8) Bulloni e anelli
(9) Trasmettitore 3 canali
(10) Fotocellule
(11) Lampeggiatore
(12) Chiave esagonale 4mm

CONTENUTO DELLA SCATOLA HC280ML/300ML/400ML 2 A B

(1) Attuatore 2x
(2) Centralina
(3) Ferratura del pilastro 2x
(4) Chiave di sblocco 2x
(5) Ferratura del cancello 2x
(6) Condensatore 2x
(7) Istruzioni di montaggio (1)
(8) Bulloni e anelli 2x
(9) Trasmettitore 3 canali
(10) Fotocellule
(11) Lampeggiatore (escluso il HC280)

PRIMA DI INIZIARE

L'attatatore deve aveo uno spazio laterale sufficiente per i bracci e per il montaggio. Verificare la disponibilità di tale spazio. I cancelli esposti a forti raffiche di vento devono essere dotati di una serratura supplementare (elettrica)!

I fatti decisivi per la scelta dell'attuatore più adeguato sono molti. Partendo dal presupposto di un cancello in buone condizioni di funzionamento, l'aspetto più difficile è costituito dall"avviamento". Una volta in movimento, il cancello necessita poi, in linea di massima, di una forza molto più ridotta.

• Dimensioni del cancello: le dimensioni del cancello sono un fattore molto importante. Il vento può frenare il cancello oppure contrastare il suo movimento ed aumento sensibilmente la forza necessaria.
• Peso del cancello: il dato relativo al peso del cancello costituisce soltanto un parametro approssimativo, che può differire di molto dal peso effettivamente richiesto. Importante è invece il buon funzionamento.
• Effetti della temperature: leasse temperature esterne sono ostacolare il movimento iniziale (variazioni del terreno, ecc.) o impedirlo del tutto. Le elevate temperature esterne sono far scattare anzitempo il dispositivo di protezione termica (135 °C circa).
• Freqenanza/durata di funzionamento: gli attuatori hanno una durata di funzionamento massima di 30% circa (ad es. 30% di un'ora).

ATTENZIONE: gli attuatori non sono stati progettati per il funzionamento continuato. L'attuatore si surriscalda e si disattiva fino a che non raggiunge di nuovo la temperatura di inserzione. La temperatura esterna e le caratteristiche del cancello rappresentano parametri importanti per la durata di funzionamento effettiva.

LISTA DI CONTROLLO INSTALLAZIONE - PREPARATIVI

Controllare il contentuto della confazione e leggere attendamente le istruzioni. Accertarsi che il cancello funzioni in modo perfetto. Il cancelllo deve essere una corsa regolare, priva di urti, e non deve incepparsi in alcun punto. Tenere presente che in inverno il terreneo può sollevarvi di alcuni centimetri. Per evitare inopportuni movimenti oscillatori, il cancelllo deve essere stabile e con il minimo gioco possibile. Più scorrevole è l'anta, più precisa dovrá essere la regolazione della forza.

Prenderenota e procurarsi il materiale ancora mancante prima di iniziare il montaggio: ad es. tasselli con anticorante chimico (tasselli fissi), viti, fermi, cavi, cassette di distribuzione, utensili, ecc.

TIPI DI CANCELLO

Il tipo di cancello determina la posizione di montaggio dell'attuator. Se l'arresto della porta è a terra,anche l'attuator deve essere montato il più in basso possibile in modo che non possa svergolare il cancelllo.Per il fissaggio utilizzato escludivamente parti del telaio.

Per i cancelli in acciaio il fissaggio della ferratura deve essere effettuato sul telaio principale. In caso di dubbio circa la sufficiente robustezza dell'elemento portante a disposizione, quello deve essere rinforzato.

Per i cancelli in legno la ferratura delve essere fissata con viti passanti. Si raccomanda di applicare una piastra sul lato esterno in modo che il fissaggio non si possa allentare nel tempo. I cancelli in legno di spessore sottile devono essere rinforzati ulteriamente affinché possano resistere alle sollecitationi (ad es. tipo F).

COLLOCAZIONE DEL CANCELLO

Quale angolo di aperture delve ave l'anta?

90 gradi oppure sono ad un massimo di 115 gradi. Un angolo di apertura superiore a 115 gradi è certamente possibile ma non consigliabile! Motivazione: l'attuatore si muove sempre alla stessa velocità. Più ampio deve essere l'angolo di apertura del cancello, più elevata deve essere la velocità di movimento dell'anta. I movimenti si fanno più bruschi e quello compra forti sollecitazioni per ferrature e cancelllo.

Nel caso di due diversi angoli di aperture, accade che l'attuatore che per primo raggiunge la posizione finale, "ronza" sull'arresto (motore in funzione) e preme sul cancello fino a quandoanche l'alto motore non avrare raggiunto la posizione finale.

ARRESTI

Gli arresti di un cancello ad ante battenti nelle posizioni di cancello APERTO e cancello CHIUSO devono essere robusti. Gli arresti preservano l'attuatore, il cancello e le ferrature. L'azionamento di un cancello privo di arresti di fine corsa robusti si traduce in un funzionamento insoddisfacente, è spesso pericoloso, determina una rapida usura e comporta l'annullamento della garanzia!

La corretta collocazione della ferratura del pilastro è decisiva per il successivo funzionamento dell'impiano. Essa determina la distance del centro di rotazione del motore rispetto al centro di rotazione del cancello e quando l'angolo di aperture. Si parla di misura A e di misura B. Non sottovalutare l'influenza di queste misure sul funzionamento e sulla corsa. Cercare di avvincarsi il più possibile alla misura che risulta essere la migliorie sotto agli punto di vista per l'angolo di aperture del caso specifico. Si veda la tabella per le misure A/B.

Se la larghezza del pilastro non è sufficiente, è necessario predisporre una piastra adattatrice. Se il pilastro è troppo spesso, è necessario ricavarvi una nicchia oppure spostare il cancello. Per ottenere misure ottimali, cui rendersi necessario accoriare o allungare la piastra a cerniera fornita in dotazione. Nel caso di cancelli di nuova costruzione è possibile predeterminare le misure A e B se i cardini del cancello vengono montati sulla base di queste stesse misure. Prima di stabilire le misure di montaggio definitive, verificare sempre che l'attuatore non urti contro il pilastro nelle fasi di movimento del cancello.

MONTAGGIO: le forze con cui l'attuatore va ad appoggiarsi contro il pilastro sono molto elevate. Nei casi in cui la piatra a cerniera fornita in dotazione viene saldata direttamente sul pilastro, le misure di montaggio risultanti sono in linea di massima accettabili. Nel caso di spessi pilastri in pietra o in calcestruzzo, l'elemento incerniterato devese saldato su una piatra portante e fissato in modo che i tasselli non si possano allentare per le sollecitazioni dovvute al normale funzionamento. I tasselli con anticorante chimico, nei quali una barra filelettata viene incollata nella muratura e quindi con assenza di tensioni nel materiale, sono più adatti a tale scopo rispetto ai tasselli ad espansione in acciaio o plastica. Sui pilastri in muratura è necessario avvitare una piatra in acciaio di maggiori dimensioni, coprendo in tal modo più mattoni, sulla quale si può saldare la piatra a cerniera. Particularmente adatta per il fissaggio èanche una piatra angolare fissata attorno allo spigolo del pilastro.

La ferratura del cancello deve essere montata orizzontalmente rispetto alla ferratura del pilastro. La distanza tra le ferrature viene denominata misura d'incastro. Nella posizione di cancello chiuso la corsa del pistone arrivata al 99% ,mersa nella posizione di cancello aperto la Corsa è del 1 % . LaCorsa completa del pistone in estensione o a riposo durante il normale funzionamento (con cancello) danneggia l'attuatore e comporta I'annullamento della garanzia! La misura d'incastro deve essere assolutamente ris波特ata! Per i cancelli in acciaio i fissaggi devono essere effettuali mediante saldatura o con viti passanti. In quest'ultimo caso, sul lato posteriori si devono applicare rondelle di grande dimensioni oppure una piatra. Per i cancelli in legno il fissaggio deve essere realizzato con viti passanti. è consigliabile applicare una piatra sul lato esterno in modo che il fissaggio non si possa allentare. I cancelli in legno di spessore sottile e privi di intelaiaitura metallica devono essere rinsforzati ulteriormente in quanto non sono in grado di resistere a sollecitazioni continue.

SBLOCCO

Il meccanismo dell'attuatore può essere sbloccato. Dopio lo sblocco è possibile aprire ed azionare manually il cancello (interruzione di corrente). Negli attuatori nuovi il movimento di sblocco risultata talvolta poco scorrevole o non uniforme. Questo è normale e non influsce minimamente sul funzionamento!

SBLOCCARE E BLOCCARE

Inserire la chiave esagonale nella sede del coperchio sopra illustrato e facendola ruotare in sensoorario o antiorario sbloccare/bloccare il motore.

MONTAGGIO DEI BRACCI DELL'ATTUATORE

Sbloccare l'attuatore. Spingere l'attuatore sbloccato sulle ferrature ed fissarlo con i bulloni e gli anelli forniti in dotazione.

CABLAGGIO

Il cavo di collegamento è 3-polare, ha una lunghezza di 80 cm circa e viene portato con una curvatura fino alla centralina oppure fino ad una cassetta di distribuzione a tenuta stagna montata sopra terra. Dalla cassetta di distribuzione parte un cavo omologato in posa fissa. Il condensatore può essere collegato nella cassetta di distribuzione o nella centralina.

Collegamento: il condensatore viene collegato tra i morsetti OP e CL. Con OP e COM si attiva il senso di rotazione A. Con CL e COM si attiva il senso di rotazione inverso. Ricordarsi sempre di collegare a massa l'impiano.

INTERVENTI DI MANUTENZIONE

La meccanica dell'attuatore non necessita di manutenzione. Ad intervalli regolari (ogni mese) controllare che i fissaggi delle ferrature del cancello e dell'attuatore siano ben saldi. Sbloccare l'attuatore e controllare il funzionamento del cancello. Solo un cancello scorrevole cui funzionare beneanche con un attuatore. Unsystema di automazione non cui costituire un rimedio per un cancello che funziona in modo imperfetto.

DATI TECHNICI

Alimentazione (motore) 220 - 240Volt/50Hz

Corrente assorbita 1,2A

Potenza assorbita \~220W

Condensatore 5uF

Larghezza massima del 2,5m HC280ML/HC300ML/300MLS cancello 3,5m HC400ML/400MLS

Peso massimo del cancello 200kg

Classe di protezione I - IP 44

Cavo di collegamento 80cm

Forza assiale \~250N

Velocità corsa ca.20mm/s HC280ML/HC300ML

ca.12mm/s HC400ML

Corsa continua 4 minuti

Temperatura di esercizio da -20^ a +55^

Alimentazione 230V/50-60Hz

Standby max 4W

Classe di protezione (Box) IP44

Dichiarazione di conformità

Le automazioni per cancelli modelli HC280ML, HC300ML/MLS, HC400ML/MLS sono conformi a requisiti delle parti applicabili delle norme

EN300220-3·EN55014·EN61000-3·EN60555, EN60335-1·ETS 300 683·EN60335

1:2002·EN60335-2-103:2003·EN55014-1:2000 +A1 +A2·EN55014-2:2001·

EN61000-3-2: 2000 • EN61000-3-3: 1995 + A1 • EN 301 489-3, V1.3.1 • EN 300 220-3

V1.1.1·EN 13241-1

cosi come alle disposizioni e a tutte le integrazioni

delles Direttive Europee 73/23/EEC,89/336EEC,1999/5/EG

Dichiarazione di incorporazione

Le automazioni per cancelli sono conformi alle dispositionsi della Direttiva Europaea 89/393/CEE e alle sue integrazioni se la sua installazione e manutenzione sono effettuate in conformità alle struczioni del costruttore, e se le automazioni vengono impiegate con un cancello la cui installatione e manutenzione sono anch'sesse effettuate in conformità alle struzioni del costruttore.

Il firmario dichiara con la presente che l'apparecchiatura sopra specificata e tutti gli accessori elencati nel manuale sono conformi alle norme e direttive sorcapacitate.
