MANUALE UTENTE HC400MLS-ML2 CHAMBERLAIN

Per Servizio: (39) 02-303.52.006

Release the drive. Push the released drive onto the fittings and secure it by using the supplied bolts and rings. WIRING The 3-pole connecting cable is approx. 80 cm long and is laid in a curve to the controller or a watertight distribution box located above ground. An approved cable is permanently installed from the distribution box onwards. The capacitor can be connected inside the distribution box or in the controller. Connection: Connect the capacitor across terminals CL and OP. CL and COM produce rotation direction A. OP and COM produce reversed direction of rotation. Always remember to earth the installation. MAINTENANCE WORK The drive mechanism is maintenance free. Check that the gate fittings and the drive mechanism are securely fixed at regular intervals (monthly). Release the drive and check that the gate functions properly. Unless the gate runs smoothly it will not operate correctly with the drive mechanism. The drive cannot eliminate the problems caused by a gate that does not work satisfactorily. 709430C-GB - 01.2006 Declaration of Conformity Automatic Gate Opener Models HC280ML, HC300ML/MLS, HC400ML/MLS Series are in conformity to the applicable sections of StandardsEN300220-3 • EN55014 • EN61000-3 • EN60555, EN60335-1 • ETS 300 683 • EN60335-1: 2002 • EN60335-2-103: 2003 • EN55014-1: 2000 + A1 + A2 • EN55014-2: 2001 • EN61000-3-2: 2000 • EN61000-3-3: 1995 + A1 • EN 301 489-3, V1.3.1 • EN 300 220-3 V1.1.1 • EN 13241-1 per the provisions & all amendments of the EU Directives ..................................................73/23/EEC, 89/336EEC, 1999/5/EG Declaration of Incorporation Automatic Gate Opener Models when installed and maintained according to all the Manufacturer’s instructions in combination with a Gate, which has also been installed and maintained according to all the Manufacturer’s instructions, meets the provisions of EU Directive 89/392/EEC and all amendments. I, the undersigned, hereby declare that the equipment specified above and any accessory listed in the manual conforms to the above Directives and Standards. B.P.Kelkhoff Manager, Regulatory Affairs Chamberlain GmbH D-66793 Saarwellingen Januar, 2006 © Chamberlain GmbH, 2006 3-GB GATE FITTING 1-I ATTENZIONE IMPORTANTI ISTRUZIONI PER IL MONTAGGIO E L’USO PER PRIMA COSA LEGGERE QUESTE IMPORTANTI NORME DI SICUREZZA! Questi segnali di pericolo significano "Attenzione!” ed esortano al rispetto delle norme di sicurezza in quanto la loro inosservanza può provocare danni a persone e cose. Si prega di leggere attentamente queste avvertenze. Questo attuatore per l'automazione di cancelli è stato costruito e collaudato in modo da offrire una sicurezza adeguata nell'installazione e nell'uso, a condizione che le seguenti norme di sicurezza vengano osservate scrupolosamente. La mancata osservanza delle seguenti norme di sicurezza può provocare gravi danni a persone o cose. Maneggiare con cautela utensili e minuterie; non indossare anelli, orologi o indumenti larghi quando si eseguono lavori di installazione o riparazione. La posa in opera delle linee elettriche deve essere eseguita in conformità alle norme nazionali in materia edilizia e di impianti elettrici. Il cavo elettrico deve essere collegato ad una rete dotata di regolare messa a terra esclusivamente da un elettrotecnico autorizzato. È importante mantenere sempre ben scorrevole il cancello. Se un cancello si inceppa o si blocca deve essere riparato immediatamente. Non provare a riparare il cancello da soli, ma richiedere l'intervento di un tecnico qualificato. Tenere gli accessori supplementari fuori dalla portata dei bambini. Non consentire ai bambini l'uso dei pulsanti e dei telecomandi. Un cancello in fase di chiusura può provocare lesioni gravi. Rimuovere tutte le serrature applicate sul cancello al fine di evitare danni al cancello. Gli apparecchi a comando automatico devono essere scollegati dalla rete elettrica durante l'esecuzione di interventi di manutenzione o di pulitura. Gli impianti a posa fissa devono essere dotati di disgiuntore al fine di assicurare una disinserzione onnipolare mediante interruttore (distanza di apertura dei contatti di almeno 3 mm) o dispositivo di protezione separato. Dopo l'installazione è necessario verificare l'esatta regolazione del meccanismo ed il corretto funzionamento del sistema di automazione, del sistema di sicurezza e dello sblocco di emergenza. Assicurarsi che le persone addette al montaggio e alla manutenzione di questo sistema di automazione o le persone che ne fanno uso, seguano le presenti istruzioni. Conservare le istruzioni in un luogo a portata di mano. Se il cancello è dotato di porta pedonale, l'attuatore non deve avviarsi o continuare a funzionare se il cancello non è chiuso correttamente. La protezione nei punti in cui sussistono pericoli di schiacciamento e cesoiamento deve essere garantita in modo definitivo dopo il montaggio dell'attuatore sul cancello. Al momento del montaggio è necessario prendere in considerazione il rischio di intrappolamento tra la parte motorizzata e le parti circostanti dell'edificio (ad es. una parete) per il movimento di apertura della parte azionata. Contenuto: Istruzioni generali di montaggio e d’uso: Contenuto della scatola: pagina 1 figura 1 + 2 A+B Prima di iniziare: pagina 2 Lista di controllo: pagina 2 figura 3 Tipi di cancello/Altezza di montaggio: pagina 2, figura 4 A-F Collocazione del cancello: pagina 2, figura 5 + 6 A-E Arresti per il cancello: pagina 2, figura 7 Ferratura del pilastro/Ferratura del cancello: pagina 2-3, figura 9 Montaggio dei bracci dell’attuatore: pagina 3, figura 8 A-F 11 A-B Sblocco dei bracci dell’attuatore: pagina 3, figura 10 Cablaggio: pagina 3, figura 12 Interventi di manutenzione: pagina 3 Dati tecnici: pagina 3 Pezzi di ricambio: figura 13

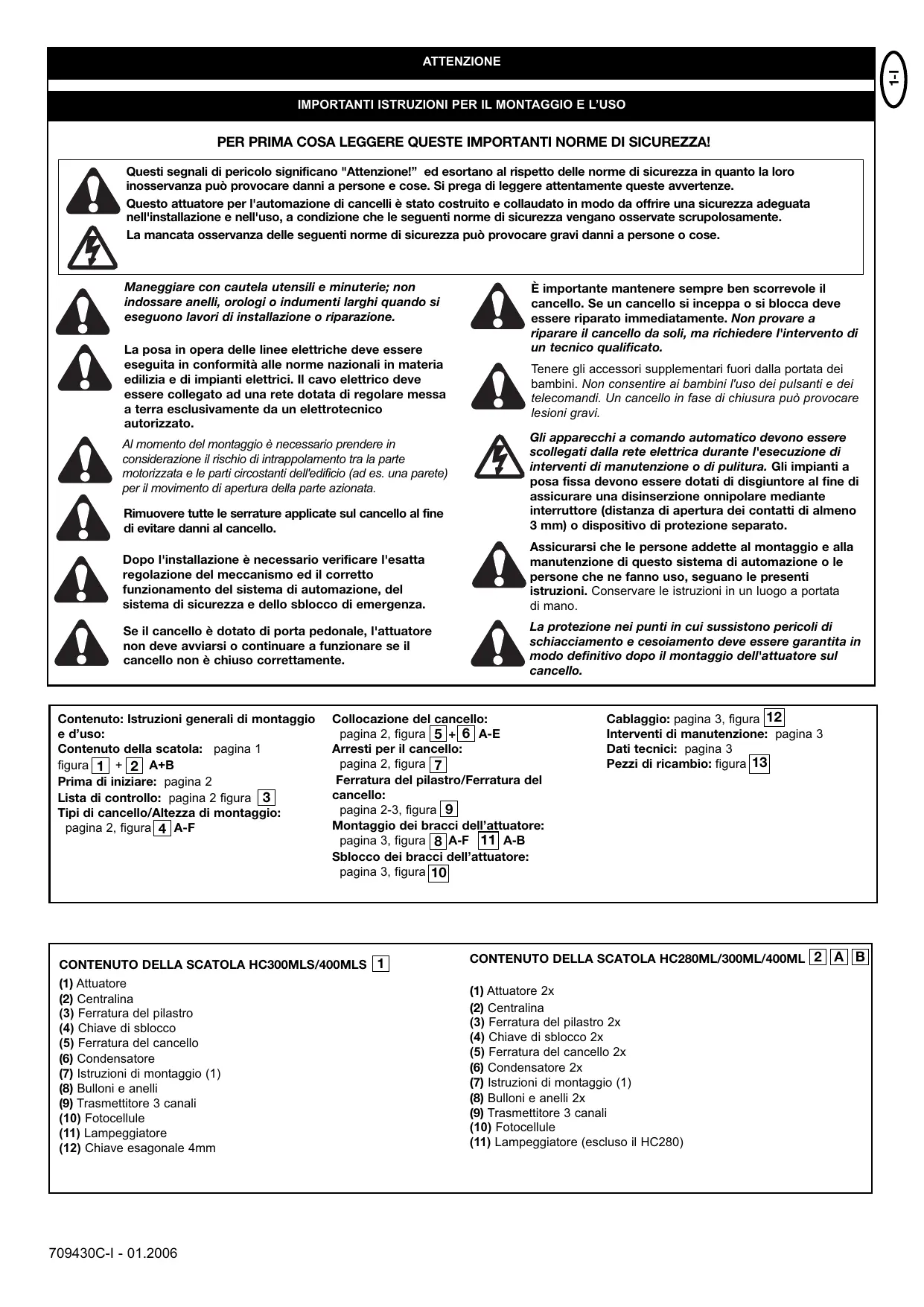

CONTENUTO DELLA SCATOLA HC300MLS/400MLS 1

CONTENUTO DELLA SCATOLA HC280ML/300ML/400ML 2 A B (1) Attuatore (2) Centralina (3) Ferratura del pilastro (4) Chiave di sblocco (5) Ferratura del cancello (6) Condensatore (7) Istruzioni di montaggio (1) (8) Bulloni e anelli (9) Trasmettitore 3 canali (10) Fotocellule (11) Lampeggiatore (12) Chiave esagonale 4mm (1) Attuatore 2x (2) Centralina (3) Ferratura del pilastro 2x (4) Chiave di sblocco 2x (5) Ferratura del cancello 2x (6) Condensatore 2x (7) Istruzioni di montaggio (1) (8) Bulloni e anelli 2x (9) Trasmettitore 3 canali (10) Fotocellule (11) Lampeggiatore (escluso il HC280) 709430C-I - 01.2006

LISTA DI CONTROLLO INSTALLAZIONE – PREPARATIVI

Controllare il contenuto della confezione e leggere attentamente le istruzioni. Accertarsi che il cancello funzioni in modo perfetto. Il cancello deve avere una corsa regolare, priva di urti, e non deve incepparsi in alcun punto. Tenere presente che in inverno il terreno può sollevarsi di alcuni centimetri. Per evitare inopportuni movimenti oscillatori, il cancello deve essere stabile e con il minimo gioco possibile. Più scorrevole è l'anta, più precisa dovrà essere la regolazione della forza. Prendere nota e procurarsi il materiale ancora mancante prima di iniziare il montaggio: ad es. tasselli con ancorante chimico (tasselli fissi), viti, fermi, cavi, cassette di distribuzione, utensili, ecc.

Il tipo di cancello determina la posizione di montaggio dell'attuatore. Se l'arresto della porta è a terra, anche l'attuatore deve essere montato il più in basso possibile in modo che non possa svergolare il cancello. Per il fissaggio utilizzare esclusivamente parti del telaio. Per i cancelli in acciaio il fissaggio della ferratura deve essere effettuato sul telaio principale. In caso di dubbio circa la sufficiente robustezza dell'elemento portante a disposizione, questo deve essere rinforzato. Per i cancelli in legno la ferratura deve essere fissata con viti passanti. Si raccomanda di applicare una piastra sul lato esterno in modo che il fissaggio non si possa allentare nel tempo. I cancelli in legno di spessore sottile devono essere rinforzati ulteriormente affinché possano resistere alle sollecitazioni (ad es. tipo F). 709430C-I - 01.2006

COLLOCAZIONE DEL CANCELLO

Quale angolo di apertura deve avere l'anta? 90 gradi oppure fino ad un massimo di 115 gradi. Un angolo di apertura superiore a 115 gradi è certamente possibile ma non consigliabile! Motivazione: l'attuatore si muove sempre alla stessa velocità. Più ampio deve essere l'angolo di apertura del cancello, più elevata deve essere la velocità di movimento dell'anta. I movimenti si fanno più bruschi e questo comporta forti sollecitazioni per ferrature e cancello. Nel caso di due diversi angoli di apertura, accade che l'attuatore che per primo raggiunge la posizione finale, "ronza" sull'arresto (motore in funzione) e preme sul cancello fino a quando anche l'altro motore non avrà raggiunto la posizione finale. ARRESTI Gli arresti di un cancello ad ante battenti nelle posizioni di cancello APERTO e cancello CHIUSO devono essere robusti. Gli arresti preservano l'attuatore, il cancello e le ferrature. L'azionamento di un cancello privo di arresti di fine corsa robusti si traduce in un funzionamento insoddisfacente, è spesso pericoloso, determina una rapida usura e comporta l'annullamento della garanzia!

FERRATURA DEL PILASTRO

La corretta collocazione della ferratura del pilastro è decisiva per il successivo funzionamento dell'impianto. . Essa determina la distanza del centro di rotazione del motore rispetto al centro di rotazione del cancello e quindi l'angolo di apertura. Si parla di misura A e di misura B. Non sottovalutare l'influenza di queste misure sul funzionamento e sulla corsa. Cercare di avvicinarsi il più possibile alla misura che risulti essere la migliore sotto ogni punto di vista per l'angolo di apertura del caso specifico. Si veda la tabella per le misure A/B. Se la larghezza del pilastro non è sufficiente, è necessario predisporre una piastra adattatrice. Se il pilastro è troppo spesso, è necessario ricavarvi una nicchia oppure spostare il cancello. Per ottenere misure ottimali, può rendersi necessario accorciare o allungare la piastra a cerniera fornita in dotazione. Nel caso di cancelli di nuova costruzione è possibile predeterminare le misure A e B se i cardini del cancello vengono montati sulla base di queste stesse misure. Prima di stabilire le misure di montaggio definitive, verificare sempre che l'attuatore non urti contro il pilastro nelle fasi di movimento del cancello. MONTAGGIO: le forze con cui l'attuatore va ad appoggiarsi contro il pilastro sono molto elevate. Nei casi in cui la piastra a cerniera fornita in dotazione viene saldata direttamente sul pilastro, le misure di montaggio risultanti sono in linea di massima accettabili. Nel caso di spessi pilastri in pietra o in calcestruzzo, l'elemento incernierato deve essere saldato su una piastra portante e fissato in modo che i tasselli non si possano allentare per le sollecitazioni dovute al normale funzionamento. I tasselli con ancorante chimico, nei quali una barra filettata viene incollata nella muratura e quindi con assenza di tensioni nel materiale, sono più adatti a tale scopo rispetto ai tasselli ad espansione in acciaio o plastica. Sui pilastri in muratura è necessario avvitare una piastra in acciaio di maggiori dimensioni, coprendo in tal modo più mattoni, sulla quale si può quindi saldare la piastra a cerniera. Particolarmente adatta per il fissaggio è anche una piastra angolare fissata attorno allo spigolo del pilastro. 2-I

L'attuatore deve avere uno spazio laterale sufficiente per i bracci e per il montaggio. Verificare la disponibilità di tale spazio. I cancelli esposti a forti raffiche di vento devono essere dotati di una serratura supplementare (elettrica)! I fattori decisivi per la scelta dell'attuatore più adeguato sono molti. Partendo dal presupposto di un cancello in buone condizioni di funzionamento, l'aspetto più difficile è costituito dall' "avviamento". Una volta in movimento, il cancello necessita poi, in linea di massima, di una forza molto più ridotta.

• Dimensioni del cancello: le dimensioni del cancello sono un fattore molto importante. Il vento può frenare il cancello oppure contrastare il suo movimento ed aumentare sensibilmente la forza necessaria.
• Peso del cancello: il dato relativo al peso del cancello costituisce soltanto un parametro approssimativo, che può differire di molto dal peso effettivamente richiesto. Importante è invece il buon funzionamento.
• Effetti della temperatura: le basse temperature esterne possono ostacolare il movimento iniziale (variazioni del terreno, ecc.) o impedirlo del tutto. Le elevate temperature esterne possono far scattare anzitempo il dispositivo di protezione termica (135 °C circa).
• Frequenza/durata di funzionamento: gli attuatori hanno una durata di funzionamento massima di 30% circa (ad es. 30% di un'ora). ATTENZIONE: gli attuatori non sono stati progettati per il funzionamento continuato. L'attuatore si surriscalda e si disattiva fino a che non raggiunge di nuovo la temperatura di inserzione. La temperatura esterna e le caratteristiche del cancello rappresentano parametri importanti per la durata di funzionamento effettiva. La ferratura del cancello deve essere montata orizzontalmente rispetto alla ferratura del pilastro. La distanza tra le ferrature viene denominata misura d'incastro. Nella posizione di cancello chiuso la corsa del pistone arriva al 99%, mentre nella posizione di cancello aperto la corsa è del 1%. La corsa completa del pistone in estensione o a riposo durante il normale funzionamento (con cancello) danneggia l'attuatore e comporta l'annullamento della garanzia! La misura d'incastro deve essere assolutamente rispettata! Per i cancelli in acciaio i fissaggi devono essere effettuati mediante saldatura o con viti passanti. In quest'ultimo caso, sul lato posteriore si devono applicare rondelle di grandi dimensioni oppure una piastra. Per i cancelli in legno il fissaggio deve essere realizzato con viti passanti. È consigliabile applicare una piastra sul lato esterno in modo che il fissaggio non si possa allentare. I cancelli in legno di spessore sottile e privi di intelaiatura metallica devono essere rinforzati ulteriormente in quanto non sono in grado di resistere a sollecitazioni continue. SBLOCCO Il meccanismo dell'attuatore può essere sbloccato. Dopo lo sblocco è possibile aprire ed azionare manualmente il cancello (interruzione di corrente). Negli attuatori nuovi il movimento di sblocco risulta talvolta poco scorrevole o non uniforme. Questo è normale e non influisce minimamente sul funzionamento! Alimentazione (motore) Corrente assorbita Potenza assorbita Condensatore Larghezza massima del cancello Peso massimo del cancello Classe di protezione Cavo di collegamento Forza assiale Velocità corsa Corsa continua Temperatura di esercizio Alimentazione Standby max Classe di protezione (Box) 220 – 240Volt˜/ 50Hz 1,2A ~220W 5μF 2,5m HC280ML/HC300ML/300MLS 3,5m HC400ML/400MLS 200kg I - IP 44 80cm ~250N ca.20mm/s HC280ML/HC300ML ca.12mm/s HC400ML 4 minuti da –20 °C a +55 °C 230V/50-60Hz IP44

SBLOCCARE E BLOCCARE

Inserire la chiave esagonale nella sede del coperchio sopra illustrato e facendola ruotare in sensoorario o antiorario sbloccare/bloccare il motore.

MONTAGGIO DEI BRACCI DELL'ATTUATORE

Sbloccare l'attuatore. Spingere l'attuatore sbloccato sulle ferrature ed fissarlo con i bulloni e gli anelli forniti in dotazione. CABLAGGIO Il cavo di collegamento è 3-polare, ha una lunghezza di 80 cm circa e viene portato con una curvatura fino alla centralina oppure fino ad una cassetta di distribuzione a tenuta stagna montata sopra terra. Dalla cassetta di distribuzione parte un cavo omologato in posa fissa. Il condensatore può essere collegato nella cassetta di distribuzione o nella centralina. Collegamento: il condensatore viene collegato tra i morsetti OP e CL. Con OP e COM si attiva il senso di rotazione A. Con CL e COM si attiva il senso di rotazione inverso. Ricordarsi sempre di collegare a massa l'impianto. Dichiarazione di conformità Le automazioni per cancelli modelli HC280ML, HC300ML/MLS, HC400ML/MLS sono conformi ai requisiti delle parti applicabili delle norme EN300220-3 • EN55014 • EN61000-3 • EN60555, EN60335-1 • ETS 300 683 • EN603351: 2002 • EN60335-2-103: 2003 • EN55014-1: 2000 + A1 + A2 • EN55014-2: 2001 • EN61000-3-2: 2000 • EN61000-3-3: 1995 + A1 • EN 301 489-3, V1.3.1 • EN 300 220-3 V1.1.1 • EN 13241-1 così come alle disposizioni e a tutte le integrazioni delle Direttive Europee ..............................................73/23/EEC, 89/336EEC, 1999/5/EG Dichiarazione di incorporazione

INTERVENTI DI MANUTENZIONE

La meccanica dell’attuatore non necessita di manutenzione. Ad intervalli regolari (ogni mese) controllare che i fissaggi delle ferrature del cancello e dell’attuatore siano ben saldi. Sbloccare l’attuatore e controllare il funzionamento del cancello. Solo un cancello scorrevole può funzionare bene anche con un attuatore. Un sistema di automazione non può costituire un rimedio per un cancello che funziona in modo imperfetto. 709430C-I- 01.2006 Le automazioni per cancelli sono conformi alle disposizioni della Direttiva Europea 89/393/CEE e alle sue integrazioni se la loro installazione e manutenzione sono effettuate in conformità alle istruzioni del costruttore, e se le automazioni vengono impiegate con un cancello la cui installazione e manutenzione sono anch’esse effettuate in conformità alle istruzioni del costruttore. Il firmatario dichiara con la presente che l’apparecchiatura sopra specificata e tutti gli accessori elencati nel manuale sono conformi alle norme e direttive sopraccitate. B.P.Kelkhoff Manager, Regulatory Affairs Chamberlain GmbH D-66793 Saarwellingen Januar, 2006 © Chamberlain GmbH, 2006 Gedruckt in der EU 3-I DATI TECNICI
