MANUAL DE USUARIO HC400MLS-ML2 CHAMBERLAIN

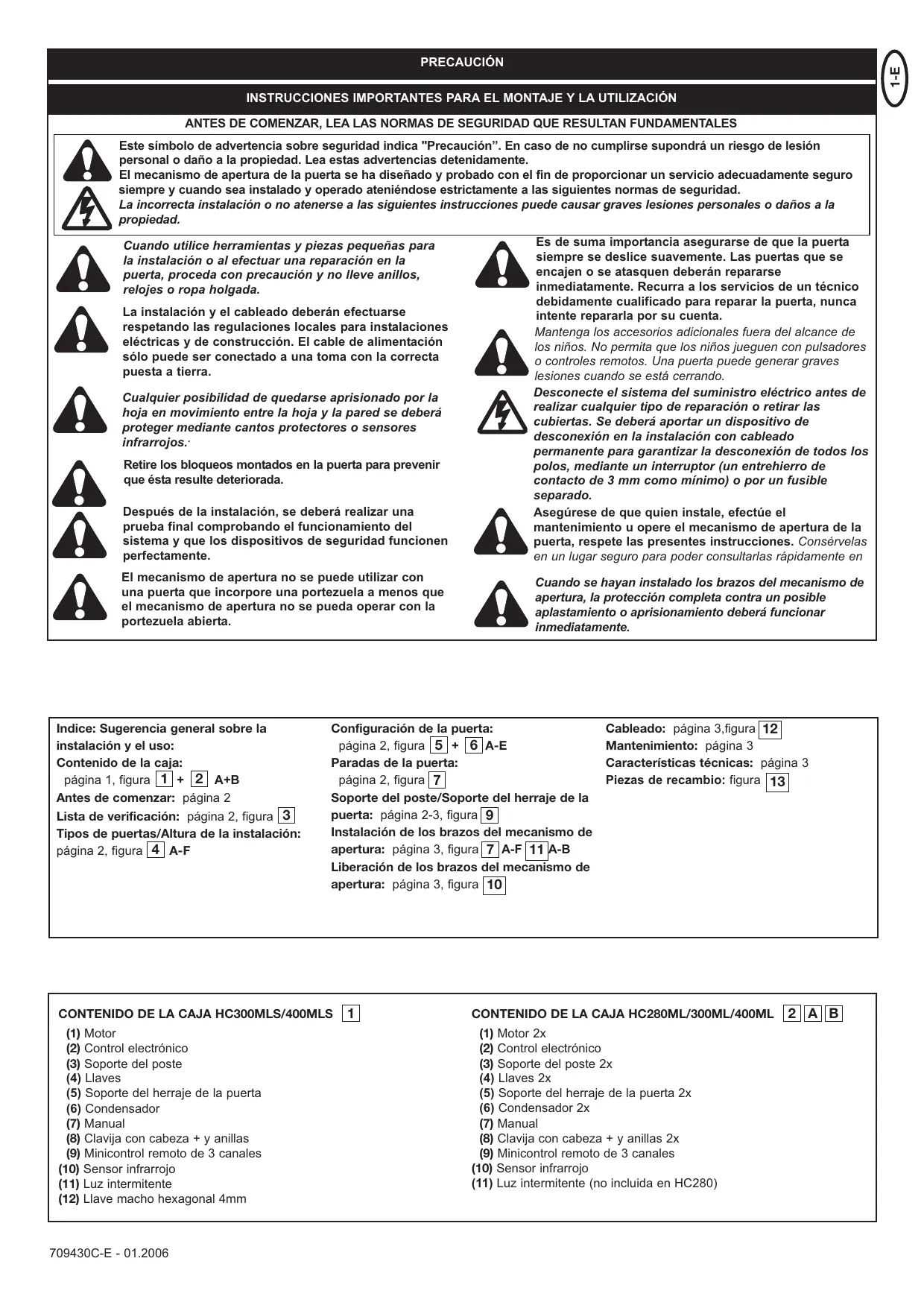

1-E PRECAUCIÓN INSTRUCCIONES IMPORTANTES PARA EL MONTAJE Y LA UTILIZACIÓN ANTES DE COMENZAR, LEA LAS NORMAS DE SEGURIDAD QUE RESULTAN FUNDAMENTALES Este símbolo de advertencia sobre seguridad indica "Precaución”. En caso de no cumplirse supondrá un riesgo de lesión personal o daño a la propiedad. Lea estas advertencias detenidamente. El mecanismo de apertura de la puerta se ha diseñado y probado con el fin de proporcionar un servicio adecuadamente seguro siempre y cuando sea instalado y operado ateniéndose estrictamente a las siguientes normas de seguridad. La incorrecta instalación o no atenerse a las siguientes instrucciones puede causar graves lesiones personales o daños a la propiedad.

Después de la instalación, se deberá realizar una prueba final comprobando el funcionamiento del sistema y que los dispositivos de seguridad funcionen perfectamente.

Es de suma importancia asegurarse de que la puerta siempre se deslice suavemente. Las puertas que se encajen o se atasquen deberán repararse inmediatamente. Recurra a los servicios de un técnico debidamente cualificado para reparar la puerta, nunca intente repararla por su cuenta. Mantenga los accesorios adicionales fuera del alcance de los niños. No permita que los niños jueguen con pulsadores o controles remotos. Una puerta puede generar graves lesiones cuando se está cerrando. Desconecte el sistema del suministro eléctrico antes de realizar cualquier tipo de reparación o retirar las cubiertas. Se deberá aportar un dispositivo de desconexión en la instalación con cableado permanente para garantizar la desconexión de todos los polos, mediante un interruptor (un entrehierro de contacto de 3 mm como mínimo) o por un fusible separado. Asegúrese de que quien instale, efectúe el mantenimiento u opere el mecanismo de apertura de la puerta, respete las presentes instrucciones. Consérvelas en un lugar seguro para poder consultarlas rápidamente en

El mecanismo de apertura no se puede utilizar con una puerta que incorpore una portezuela a menos que el mecanismo de apertura no se pueda operar con la portezuela abierta.

Cuando se hayan instalado los brazos del mecanismo de apertura, la protección completa contra un posible aplastamiento o aprisionamiento deberá funcionar inmediatamente.

Cuando utilice herramientas y piezas pequeñas para la instalación o al efectuar una reparación en la puerta, proceda con precaución y no lleve anillos, relojes o ropa holgada. La instalación y el cableado deberán efectuarse respetando las regulaciones locales para instalaciones eléctricas y de construcción. El cable de alimentación sólo puede ser conectado a una toma con la correcta puesta a tierra. Cualquier posibilidad de quedarse aprisionado por la hoja en movimiento entre la hoja y la pared se deberá proteger mediante cantos protectores o sensores infrarrojos.. Retire los bloqueos montados en la puerta para prevenir que ésta resulte deteriorada.

Indice: Sugerencia general sobre la instalación y el uso: Contenido de la caja: página 1, figura 1 + 2 A+B Antes de comenzar: página 2 Lista de verificación: página 2, figura 3 Tipos de puertas/Altura de la instalación:

página 2, figura 4 A-F Configuración de la puerta: página 2, figura 5 + 6 A-E Paradas de la puerta: página 2, figura 7 Soporte del poste/Soporte del herraje de la puerta: página 2-3, figura 9 Instalación de los brazos del mecanismo de apertura: página 3, figura 7 A-F 11 A-B Liberación de los brazos del mecanismo de apertura: página 3, figura 10

CONTENIDO DE LA CAJA HC300MLS/400MLS (1) Motor (2) Control electrónico (3) Soporte del poste (4) Llaves (5) Soporte del herraje de la puerta (6) Condensador (7) Manual (8) Clavija con cabeza + y anillas (9) Minicontrol remoto de 3 canales (10) Sensor infrarrojo (11) Luz intermitente (12) Llave macho hexagonal 4mm

Cableado: página 3,figura 12 Mantenimiento: página 3 Características técnicas: página 3 Piezas de recambio: figura 13

CONTENIDO DE LA CAJA HC280ML/300ML/400ML (1) Motor 2x (2) Control electrónico (3) Soporte del poste 2x (4) Llaves 2x (5) Soporte del herraje de la puerta 2x (6) Condensador 2x (7) Manual (8) Clavija con cabeza + y anillas 2x (9) Minicontrol remoto de 3 canales (10) Sensor infrarrojo (11) Luz intermitente (no incluida en HC280)

2 A B El mecanismo de apertura requiere espacio en el lateral para poder efectuar una instalación correcta de los brazos; asegúrese de que se dispone del mismo. Las puertas que resulten afectadas por grandes golpes de viento también se deberá proteger mediante un bloqueo (eléctrico). Hay que considerar muchos factores a la hora de elegir el mecanismo de apertura correcto. Partiendo del hecho de que la puerta funcione adecuadamente, "arrancar” es la fase más difícil, una vez que la puerta está en movimiento, evidentemente se requiere menos fuerza para desplazarla. • Dimensión de la puerta: la dimensión de la puerta es un factor muy importante. El viento puede frenar o deformar la puerta, por eso, se incrementará la cantidad de la fuerza requerida para desplazarla considerablemente. • Peso de la puerta: el peso de la puerta no es tan relevante como la dimensión. • Acción de la temperatura: las temperaturas exteriores bajas pueden provocar que el arranque inicial resulte más difícil (variaciones en el terreno, etc.) o incluso impedirlo. Si se presentan temperaturas exteriores elevadas junto con un uso frecuente se puede activar la protección térmica antes de tiempo (aprox. 135 °C). • Frecuencia operativa/Tiempo operativo: los mecanismos de apertura se han diseñado para un tiempo operativo máximo (tiempo de funcionamiento) de aproximadamente un 30% (p. ej. 30% durante una hora). IMPORTANTE: El mecanismo de apertura no se ha diseñado para operarse continuamente en su tiempo operativo máximo (operación ininterrumpida). En este caso, el mecanismo de apertura se calentará demasiado y se desconectará hasta que se enfríe a la temperatura de conexión. La temperatura exterior y la puerta son parámetros importantes que afectan al tiempo operativo actual. LISTA DE VERIFICACIÓN DE INSTALACIÓN - PREPARACIONES Verifique el contenido de la caja y lea las instrucciones detenidamente. Asegúrese de que su equipo de puerta opera perfectamente. La puerta debe deslizarse uniforme y suavemente y no debe quedarse encajada en ningún momento. Recuerde que el nivel del suelo puede elevarse algunos centímetros en invierno. La puerta deberá ser estable y estar tan exenta de contratensiones como sea posible para evitar un vaivén no deseado. Cuanto más suave se desplace la hoja de la puerta, más preciso tiene que ser el ajuste de fuerzas. Haga una lista de los materiales que todavía necesite y obténgalos antes de empezar con la instalación: clavijas para grandes amperajes, pernos, topes de puertas, cables, cajas de distribución, herramientas, etc. TIPOS DE PUERTAS El tipo de puerta determina la ubicación del mecanismo de apertura. Si el tope de la puerta está en el suelo, el mecanismo de apertura también se tendrá que instalar a una altura que sea lo más inferior posible, de tal forma que no pueda torcer la puerta. Use sólo piezas del marco de la puerta para los herrajes. Para las puertas de acero, el herraje deberá ser montado en el marco principal. Si no está seguro de si el soporte existente es lo suficientemente estable, refuércelo. Con las puertas de madera, el herraje se deberá ajustar con pernos. Se recomienda fijar una placa desde el exterior, de tal forma que los soportes de herraje no se puedan soltar con el paso del tiempo. Las puertas de madera delgadas deberán reforzarse para resistir las cargas existentes (p. ej. tipo F).

CONFIGURACIÓN DE PUERTA ¿Cuánto se tiene que abrir la hoja de la puerta? 90 grados o hasta 115 grados. Un ángulo de apertura superior a 115 grados es practicable hasta un cierto punto pero no se recomienda. La razón es que el mecanismo de apertura siempre funciona a la misma velocidad. Cuanto más se tenga que abrir la puerta, más rápida deberá desplazarse la hoja de la puerta. El movimiento se vuelve más irregular y esto somete a los herrajes y a la puerta a cargas extremas. Los ángulos de apertura desiguales provocan que un mecanismo de apertura alcance primero su destino, pero siga en marcha, por lo que fuerza la puerta contra el tope de la misma hasta que el motor alcance su posición final. TOPES DE PUERTA Una PUERTA BASCULANTE REQUIERE UN TOPE DE PUERTA ANCLADO EN AMBAS DIRECCIONES DE APERTURA Y CIERRE. Los topes de puertas protegen al mecanismo de apertura, a la puerta y a los herrajes contra el desgaste. Operar la puerta sin topes limite fijos no resulta satisfactorio; a menudo ¡resulta peligroso, provoca un desgaste prematuro y anula la garantía del producto¡ SOPORTE DEL POSTE La elección de la ubicación correcta del soporte del poste tiene una repercusión decisiva en el funcionamiento posterior del sistema. Determina la distancia entre el centro de desplazamiento del motor y el de la puerta, y por lo tanto el ángulo de apertura. Se hará referencia a estas dimensiones como dimensión A y dimensión B. No subestime la acción que estas dimensiones ejercen sobre el correcto funcionamiento y la marcha. Pruebe y deduzca la mejor dimensión para el ángulo de apertura con tanta precisión como sea posible y que sea apta para todas las circunstancias. Véase la tabla ara las dimensiones A/B. Si el poste no es lo suficientemente ancho, se le deberá ajustar una pieza de extensión. Si el poste es demasiado grueso, recórtelo para que sea más delgado o equilibre la puerta. Para lograr las dimensiones ideales, puede resultar necesario acortar o alargar la placa de bisagras suministrada. En el caso de que las puertas se fabriquen a medida respondiendo a las necesidades del cliente, si las bisagras de la puerta se han ajustado a los postes adecuadamente, se puede influir sobre las dimensiones A y B. Antes de que se determinen las dimensiones de montaje finales, deberá comprobar siempre si existe la posibilidad o no de que el borde del mecanismo de apertura choque con el poste cuando la puerta bascule. INSTALACIÓN: El mecanismo de apertura ejerce una fuerza considerable contra el poste. Normalmente, las dimensiones de montaje aceptable se consiguen si la placa de bisagras suministrada se suelda directamente en el poste. En caso de que las paredes sean de piedra gruesa o haya postes de hormigón, la bisagra se deberá soldar a la placa base y se acopla de tal forma que las clavijas no puedan soltarse durante la operación. Las clavijas para grandes amperajes, donde se ha enlazado una barra roscada en la mampostería sin tensión, son más aptas para esta finalidad que las clavijas cubiertas de plástico o de acero. Cuando se trate de pilares de albañilería, se montan en una placa de acero relativamente amplia que cubra diversos ladrillos y se suelda entonces la placa de bisagras encima. Una escuadra de apoyo acoplada por encima del borde del poste también es un buen medio para fijar los ejecutores.

2-E ANTES DE COMENZAR CARACTERÍSTICAS TÉCNICAS El herraje de la puerta se tiene que instalar de tal manera que se halle horizontal en relación al soporte del poste. La distancia entre el soporte de la puerta y la del poste se define como "espacio de brazo”. Cuando la puerta está cerrada, el mecanismo de apertura se ha extendido un 99%. Cuando la puerta está abierta, el mecanismo de apertura se ha extendido un 1%. La retracción o extensión por completo del émbolo/husillo en marcha (con la puerta) perjudica al mecanismo de apertura y anula la garantía. Ante todo, es absolutamente indispensable ajustarse al espacio de brazo bajo todas las circunstancias. Para puertas de acero, los herrajes se deberán soldar o sujetar con pernos. Cuando se apliquen los pernos a la puerta, utilice arandelas grandes o una placa en el otro lateral. El mecanismo de apertura ejerce una fuerza elevada en este enganche. Para las puertas de madera, los herrajes se deben sujetar con pernos. Cuando se somete a cargas, la madera se deforma y el perno se afloja. Debido al movimiento generado por la repetida carga, la madera se va deformando cada vez más hasta que la puerta no se cierra correctamente y debe de ser reparada. Monte una placa de refuerzo desde el exterior y otra en el interior de tal manera que la madera no se pueda deformar y la unión no se pueda aflojar. Las puertas de madera delgada sin un marco de metal también deberán reforzarse para soportar las cargas continuas. (p.ej. tipo 2F)

Alimentación de red (motor)

220 – 240 voltios ˜/ 50Hz

1,3A Consumo potencia

5μF Ancho máx. de puerta

~250N Velocidad de desplazamiento

Marcha permanente Rango temperatura

-20oC hasta + 55oC Alimentación de red

Clase de protección (caja)

DESBLOQUE El mecanismo de apertura se puede desbloquear. En este caso, la puerta se puede abrir y operar manualmente (fallo en la red). En un mecanismo de apertura nuevo, la acción de liberación puede a veces dar la sensación de estar dura o que se mueve a sacudidas, pero esto se considera normal y no afecta al funcionamiento. Desbloquear y bloquear Inserte la llave hexagonal en el agujero previsto para tal fin de la tapa protectora y desbloquee y/o bloquee el accionamiento. INSTALAR LOS BRAZOS DEL MECANISMO DE APERTURA Libere el mecanismo de apertura. Empuje el mecanismo de apertura liberado en los herrajes y asegúrelo utilizando los pernos y anillas suministrados. CABLEADO El cable de conexión de 3 polos tiene una longitud de aproximadamente 80 cm. y se ha tendido en una curva al controlador o a la caja de distribución impermeable localizada en el suelo. Un cable homologado está instalado permanentemente desde la caja de distribución hacia adelante. El condensador se puede conectar dentro de la caja de distribución o en el controlador. Conexión: El condensador se deberá conectar entre los bornes OP y CL. OP y COM generan el sentido de rotación A. CL y COM generan el sentido de rotación inverso. En cualquier caso, la instalación siempre deberá disponer de una puesta a tierra. MANTENIMIENTO El mecanismo de apertura está exento de mantenimiento. Compruebe que los herrajes de la puerta y el mecanismo de apertura se hayan fijado de forma segura en intervalos de tiempo regulares (mensualmente). Libere el mecanismo de apertura y compruebe que la puerta funciona adecuadamente. Solo si la puerta se desplaza suavemente, se operará correctamente con el mecanismo de apertura. El mecanismo de apertura no puede eliminar los problemas generados por la puerta si esta no funciona satisfactoriamente.

Declaración de Conformidad Los automatismos de puerta automáticos, modelos HC280ML, HC300ML/MLS, HC400ML/MLS de las series cumplen las exigencias de los párrafos vigentes de las normativas EN300220-3 • EN300220-3 • EN55014 • EN61000-3 • EN60555, EN60335-1 • ETS 300 683 • EN60335-1: 2002 • EN60335-2-103: 2003 • EN55014-1: 2000 + A1 + A2 • EN55014-2: 2001 • EN61000-3-2: 2000 • EN61000-3-3: 1995 + A1 • EN 301 489-3, V1.3.1 • EN 300 220-3 V1.1.1 • EN 13241-1, disposiciones y todas las enmiendas de las directivas de la UE ..73/23/CEE, 89/336 CEE,

1999/5/CE Declaración de Incorporación

Los automatismos de puerta automáticos cumplen las disposiciones de la directiva 89/393/CEE de la UE y sus enmiendas, siempre que se hayan instalado y su mantenimiento se haya efectuado de acorde a las instrucciones del fabricante y si se emplean con una puerta, que así mismo se haya instalado y cuyo mantenimiento haya sido efectuado respetando las instrucciones del fabricante. Quien suscribe declara por la presente que el aparato indicado anteriormente así como todos los accesorios detallados en el manual cumple las directivas y normas mencionadas anteriormente. B.P.Kelkhoff Manager, Regulatory Affairs Chamberlain GmbH D-66793 Saarwellingen Januar, 2006

© Chamberlain GmbH, 2006

3-E HERRAJE DE LA PUERTA
