MODE D'EMPLOI HC400MLS-ML2 CHAMBERLAIN

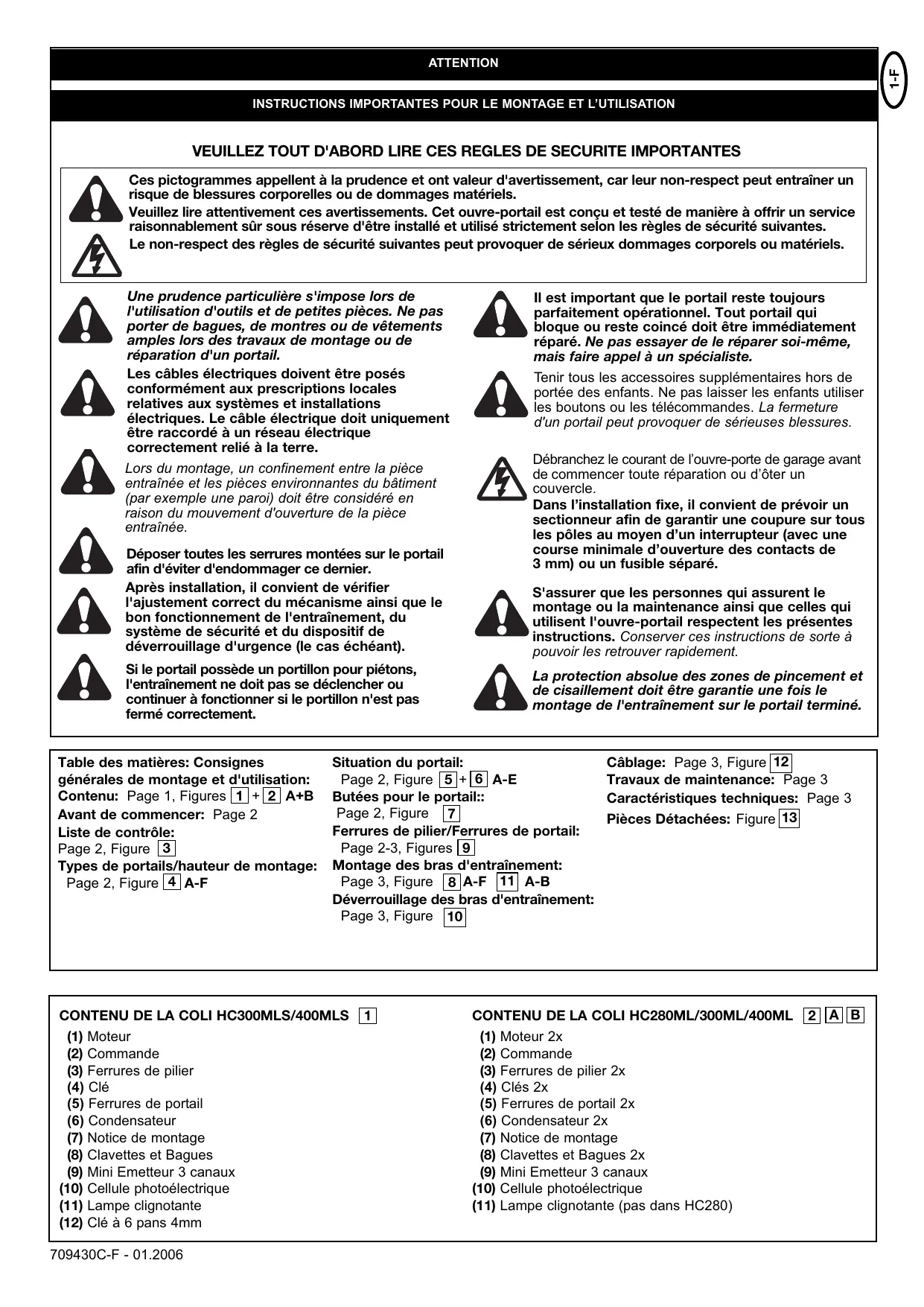

Une prudence particulière s'impose lors de l'utilisation d'outils et de petites pièces. Ne pas porter de bagues, de montres ou de vêtements amples lors des travaux de montage ou de réparation d'un portail. Les câbles électriques doivent être posés conformément aux prescriptions locales relatives aux systèmes et installations électriques. Le câble électrique doit uniquement être raccordé à un réseau électrique correctement relié à la terre. Lors du montage, un confinement entre la pièce entraînée et les pièces environnantes du bâtiment (par exemple une paroi) doit être considéré en raison du mouvement d'ouverture de la pièce entraînée. Déposer toutes les serrures montées sur le portail afin d'éviter d'endommager ce dernier. Après installation, il convient de vérifier l'ajustement correct du mécanisme ainsi que le bon fonctionnement de l'entraînement, du système de sécurité et du dispositif de déverrouillage d'urgence (le cas échéant). Si le portail possède un portillon pour piétons, l'entraînement ne doit pas se déclencher ou continuer à fonctionner si le portillon n'est pas fermé correctement.

Table des matières: Consignes générales de montage et d'utilisation:

Contenu: Page 1, Figures 1 + 2 A+B Avant de commencer: Page 2 Liste de contrôle: Page 2, Figure 3 Types de portails/hauteur de montage: Page 2, Figure 4 A-F

Dans l’installation fixe, il convient de prévoir un sectionneur afin de garantir une coupure sur tous les pôles au moyen d’un interrupteur (avec une course minimale d’ouverture des contacts de

3 mm) ou un fusible séparé. S'assurer que les personnes qui assurent le montage ou la maintenance ainsi que celles qui utilisent l'ouvre-portail respectent les présentes instructions. Conserver ces instructions de sorte à pouvoir les retrouver rapidement. La protection absolue des zones de pincement et de cisaillement doit être garantie une fois le montage de l'entraînement sur le portail terminé.

Situation du portail:

Page 2, Figure 5 + 6 A-E Butées pour le portail:: Page 2, Figure 7 Ferrures de pilier/Ferrures de portail: Page 2-3, Figures 9 Montage des bras d'entraînement: Page 3, Figure 8 A-F 11 A-B Déverrouillage des bras d'entraînement: Page 3, Figure 10 TYPES DE PORTAILS Le type de portail est décisif pour l'emplacement de montage de l'entraînement. Si la butée du portail se trouve au sol, l'entraînement devra également être monté le plus bas possible afin d'éviter de tordre le portail. Utiliser exclusivement des éléments du cadre pour la fixation. Dans le cas des portails en fer, la fixation de la ferrure du portail doit s'effectuer sur le cadre principal. En cas de doutes quant à la solidité du support existant, prévoir de le renforcer. Dans le cas des portails en bois, la fixation de la ferrure doit traverser l'épaisseur du bois. Il est recommandé de prévoir une plaque sur la face extérieure, afin d'empêcher tout risque de desserrage de la fixation au fil du temps. Pour les portails de faible épaisseur, prévoir des renforts supplémentaires, sinon ils ne résisteraient pas à la sollicitation (p. ex. type F).

SITUATION DU PORTAIL Quel angle d'ouverture pour le portail?

90 degrés ou 115 degrés. Un angle d'ouverture supérieur à 115 degrés est éventuellement possible, mais n'est pas recommandé. Motif: l'entraînement tourne toujours à la même vitesse. Plus l'angle d'ouverture du portail est important, et plus le battant doit se déplacer rapidement. Les mouvements deviennent saccadés, ce qui expose les ferrures et le portail à des sollicitations extrêmes. En cas d'angles d'ouverture différents des deux battants, l'entraînement qui a atteint le premier sa position finale continue à "ronronner" en butée (le moteur tourne) et à repousser le battant jusqu'à ce que l'autre moteur ait lui aussi atteint sa position de fin de course. BUTEES Un portail pivotant nécessite une butée fixe en position portail OUVERT et portail FERME. Les butées permettent de ménager l'entraînement, le portail et les ferrures. L'utilisation du portail sans butées de fin de course définies entraîne un fonctionnement déficient, souvent dangereux, une usure prématurée ainsi que l'extinction de la garantie! FERRURES DE PILIERS Le choix du bon emplacement de la ferrure de pilier est décisif pour le fonctionnement ultérieur de l'installation. Il détermine la distance entre le point de rotation du moteur et celui du portail, et donc l'angle d'ouverture. On parle de cote A et de cote B. Il ne faut pas sous-estimer l'importance de cette cote sur le bon fonctionnement et la qualité du mouvement. Il faut essayer de déterminer la cote optimale pour votre angle d'ouverture dans toutes les circonstances et de l'atteindre aussi précisément que possible. Voir tableau pour les cotes A/B. Si le pilier n'est pas assez large, il faut fabriquer une plaque adaptable. Si le pilier est trop épais, il faut réaliser un évidement ou déplacer le portail. Pour atteindre des cotes optimales, il peut s'avérer nécessaire de raccourcir ou de rallonger la plaque de charnière fournie. Lors de la construction d'un nouveau portail, il est possible de jouer sur les cotes A et B lorsque les gonds du portail sont montés de manière correspondante sur les piliers. Avant de fixer définitivement les cotes de montage, vérifier systématiquement que l'entraînement ne cogne pas contre le pilier lors du basculement. MONTAGE: les forces exercées par l'entraînement sur le pilier sont très élevées. En général, on peut déjà atteindre des cotes de montage acceptables en soudant directement sur le pilier la plaque de charnière fournie. Dans le cas de piliers épais en pierre ou en béton, il faut souder la pièce de charnière sur une plaque-support et la fixer de sorte que les chevilles ne risquent pas de se détacher lors du fonctionnement. A cet effet, il vaut mieux préférer aux chevilles en acier ou en plastique des systèmes d'ancrage composite à coller, avec une tige filetée collée sans précontrainte dans la maçonnerie. Dans le cas des piliers en maçonnerie, il conviendrait de visser une grande plaque en acier débordant sur plusieurs pierres et sur laquelle la plaque de charnière peut ensuite être soudée. Une autre bonne solution consiste à utiliser une plaque d'équerre fixée sur le pilier.

2-F AVANT DE COMMENCER L'ouvre-portail nécessite un dégagement latéral suffisant pour les mouvements des bras et pour le montage. S'assurer que l'on dispose de l'espace nécessaire. Les portails présentant une charge en torsion élevée doivent être dotés en supplément d'une serrure (électrique) à titre de sécurité!

Le choix du bon automatisme de portail dépend d'un grand nombre de facteurs. Partant d'un portail en bon état de fonctionnement, le "démarrage" est l'opération la plus difficile. Une fois le portail en mouvement, la force nécessaire est en général nettement moins élevée. • Taille du portail: la taille du portail est un facteur très important. Le vent peut le freiner ou le tordre et donc augmenter fortement la force nécessaire. • Poids du portail: le facteur poids n'est qu'une grandeur purement indicative et susceptible de différer très fortement des besoins effectifs. Le fonctionnement est le facteur important. • Influence de la température: des températures extérieures très basses peuvent freiner ou même empêcher le démarrage (modifications du sol, etc.). Des températures extérieures très élevées peuvent provoquer un déclenchement prématuré du dispositif de protection thermique (env. 135 °C). • Fréquence / durée d'utilisation: le facteur de marche maximal des mécanismes d'ouvre-portails est de l'ordre de 30 % (p. ex. 30 % d'une heure). ATTENTION: les ouvre-portails ne sont pas conçus pour fonctionner en permanence à la valeur maximale du facteur de marche (marche en continu). L'entraînement surchauffe et se désactive jusqu'à son retour à la température de mise en marche. La température extérieure et le type de portail sont des facteurs importants pour le facteur de marche effectif.

DEVERROUILLAGE Le mécanisme d'entraînement peut être déverrouillé. Le portail peut ensuite être ouvert et actionné à la main (en cas de coupure de courant). Lorsque le système est neuf, il se peut qu’il soit difficile à manoeuvrer. Ceci est normal, et n’a aucune incidence sur le bon fonctionnement.

Déverrouillage et Verrouillage Introduire la clé à 6 pans à l’endroit du capot prém à cet effet afin de verrouiller/déverrouiller le moteur.

CARACTÉRISTIQUES TECHNIQUES Tension de raccordement nominale

Consommation Température de fonctionnement Tension de raccordement nominale Courant consommé Protection

étanche montée au-dessus du niveau du sol. La pose fixe s'effectue depuis la boîte de dérivation au moyen d'un câble agréé. Le condensateur peut être raccordé dans la boîte de dérivation ou dans la commande.

Raccordement: le condensateur se monte entre les bornes CL et OP. Le branchement entre CL et COM détermine le sens de rotation A. Le branchement entre l'autre borne OP et COM détermine le sens de rotation inverse. Ne surtout pas oublier de mettre l'installation à la terre. TRAVAUX DE MAINTENANCE Le mécanisme de l'entraînement ne nécessite aucune maintenance. Contrôler régulièrement (une fois par mois) la bonne fixation des ferrures du portail et de l'entraînement. Déverrouiller l'entraînement et contrôler le fonctionnement du portail. L'adéquation du portail et de l'entraînement ne peut être garantie que si le portail fonctionne en douceur. Le montage d'un entraînement n'est pas la panacée pour remédier au fonctionnement défectueux d'un portail.

Déclaration de conformité

Les ouvre-portails automatiques modèles HC280ML, HC300ML/MLS, HC400ML/MLS satisfont aux exigences des sections applicables des normes EN300220-3 • EN55014 • EN61000-3 • EN60555, EN60335-1 • ETS 300 683 • EN60335-1: 2002 • EN60335-2-103: 2003 • EN55014-1: 2000 + A1 + A2 • EN55014-2: 2001 • EN61000-3-2: 2000 • EN61000-3-3: 1995 + A1 • EN 301 489-3, V1.3.1 • EN 300 220-3 V1.1.1 • EN 13241-1 ainsi qu'aux dispositions et à tous les compléments Le signataire déclare par la présente que l'appareil indiqué ci-dessus ainsi que tous les accessoires indiqués dans le manuel satisfont aux prescriptions et normes précitées. B.P.Kelkhoff Manager, Regulatory Affairs Chamberlain GmbH D-66793 Saarwellingen Dans le cas des portails en fer, les fixations doivent être soudées ou montées avec des vis traversant l'épaisseur du portail. Dans ce cas, utiliser de grosses rondelles ou une plaque au dos du portail. Dans le cas des portails en bois, la fixation doit traverser l'épaisseur du bois. Il est fortement recommandé de prévoir une plaque sur la face extérieure, afin d'empêcher tout risque de desserrage de la fixation. Pour les portails en bois ou les cadres métalliques de faible épaisseur, prévoir des renforts, sinon ils ne résisteraient pas à la sollicitation.(p.e. Typ 2F)

MONTAGE VAN DE AANDRIJFARMEN Ontgrendel de aandrijving. Schuif de ontgrendelde aandrijving op de beslagen en zet deze vast met de meegeleverde bouten en ringen.

BEDRADING De verbindingskabel is 3-polig en ca. 80 cm lang en wordt in een boog naar de besturingseenheid of naar een bovengronds aangebrachte waterdichte verdeeldoos geleid. Vanuit de verdeeldoos wordt met behulp van een veilige kabel een vaste verbinding gelegd. De condensator kan worden aangesloten in de verdeeldoos of in de besturingseenheid. Aansluiting: De condensator wordt tussen de klemmen CL en OP geklemd. CL en COM activeren draairichting A. OP en COM activeren de omgekeerde draairichting. Vergeet nooit de installatie te aarden.

• Peso de la puerta: el peso de la puerta no es tan relevante como la dimensión. • Acción de la temperatura: las temperaturas exteriores bajas pueden provocar que el arranque inicial resulte más difícil (variaciones en el terreno, etc.) o incluso impedirlo. Si se presentan temperaturas exteriores elevadas junto con un uso frecuente se puede activar la protección térmica antes de tiempo (aprox. 135 °C). • Frecuencia operativa/Tiempo operativo: los mecanismos de apertura se han diseñado para un tiempo operativo máximo (tiempo de funcionamiento) de aproximadamente un 30% (p. ej. 30% durante una hora). IMPORTANTE: El mecanismo de apertura no se ha diseñado para operarse continuamente en su tiempo operativo máximo (operación ininterrumpida). En este caso, el mecanismo de apertura se calentará demasiado y se desconectará hasta que se enfríe a la temperatura de conexión. La temperatura exterior y la puerta son parámetros importantes que afectan al tiempo operativo actual. LISTA DE VERIFICACIÓN DE INSTALACIÓN - PREPARACIONES Verifique el contenido de la caja y lea las instrucciones detenidamente. Asegúrese de que su equipo de puerta opera perfectamente. La puerta debe deslizarse uniforme y suavemente y no debe quedarse encajada en ningún momento. Recuerde que el nivel del suelo puede elevarse algunos centímetros en invierno. La puerta deberá ser estable y estar tan exenta de contratensiones como sea posible para evitar un vaivén no deseado. Cuanto más suave se desplace la hoja de la puerta, más preciso tiene que ser el ajuste de fuerzas. Haga una lista de los materiales que todavía necesite y obténgalos antes de empezar con la instalación: clavijas para grandes amperajes, pernos, topes de puertas, cables, cajas de distribución, herramientas, etc. TIPOS DE PUERTAS El tipo de puerta determina la ubicación del mecanismo de apertura. Si el tope de la puerta está en el suelo, el mecanismo de apertura también se tendrá que instalar a una altura que sea lo más inferior posible, de tal forma que no pueda torcer la puerta. Use sólo piezas del marco de la puerta para los herrajes. Para las puertas de acero, el herraje deberá ser montado en el marco principal. Si no está seguro de si el soporte existente es lo suficientemente estable, refuércelo. Con las puertas de madera, el herraje se deberá ajustar con pernos. Se recomienda fijar una placa desde el exterior, de tal forma que los soportes de herraje no se puedan soltar con el paso del tiempo. Las puertas de madera delgadas deberán reforzarse para resistir las cargas existentes (p. ej. tipo F).

La razón es que el mecanismo de apertura siempre funciona a la misma velocidad. Cuanto más se tenga que abrir la puerta, más rápida deberá desplazarse la hoja de la puerta. El movimiento se vuelve más irregular y esto somete a los herrajes y a la puerta a cargas extremas. Los ángulos de apertura desiguales provocan que un mecanismo de apertura alcance primero su destino, pero siga en marcha, por lo que fuerza la puerta contra el tope de la misma hasta que el motor alcance su posición final.

TOPES DE PUERTA Una PUERTA BASCULANTE REQUIERE UN TOPE DE PUERTA ANCLADO EN AMBAS DIRECCIONES DE APERTURA Y CIERRE. Los topes de puertas protegen al mecanismo de apertura, a la puerta y a los herrajes contra el desgaste. Operar la puerta sin topes limite fijos no resulta satisfactorio; a menudo ¡resulta peligroso, provoca un desgaste prematuro y anula la garantía del producto¡ SOPORTE DEL POSTE La elección de la ubicación correcta del soporte del poste tiene una repercusión decisiva en el funcionamiento posterior del sistema. Determina la distancia entre el centro de desplazamiento del motor y el de la puerta, y por lo tanto el ángulo de apertura. Se hará referencia a estas dimensiones como dimensión A y dimensión B. No subestime la acción que estas dimensiones ejercen sobre el correcto funcionamiento y la marcha. Pruebe y deduzca la mejor dimensión para el ángulo de apertura con tanta precisión como sea posible y que sea apta para todas las circunstancias. Véase la tabla ara las dimensiones A/B. Si el poste no es lo suficientemente ancho, se le deberá ajustar una pieza de extensión. Si el poste es demasiado grueso, recórtelo para que sea más delgado o equilibre la puerta. Para lograr las dimensiones ideales, puede resultar necesario acortar o alargar la placa de bisagras suministrada. En el caso de que las puertas se fabriquen a medida respondiendo a las necesidades del cliente, si las bisagras de la puerta se han ajustado a los postes adecuadamente, se puede influir sobre las dimensiones A y B. Antes de que se determinen las dimensiones de montaje finales, deberá comprobar siempre si existe la posibilidad o no de que el borde del mecanismo de apertura choque con el poste cuando la puerta bascule. INSTALACIÓN: El mecanismo de apertura ejerce una fuerza considerable contra el poste. Normalmente, las dimensiones de montaje aceptable se consiguen si la placa de bisagras suministrada se suelda directamente en el poste. En caso de que las paredes sean de piedra gruesa o haya postes de hormigón, la bisagra se deberá soldar a la placa base y se acopla de tal forma que las clavijas no puedan soltarse durante la operación. Las clavijas para grandes amperajes, donde se ha enlazado una barra roscada en la mampostería sin tensión, son más aptas para esta finalidad que las clavijas cubiertas de plástico o de acero. Cuando se trate de pilares de albañilería, se montan en una placa de acero relativamente amplia que cubra diversos ladrillos y se suelda entonces la placa de bisagras encima. Una escuadra de apoyo acoplada por encima del borde del poste también es un buen medio para fijar los ejecutores.

2-E ANTES DE COMENZAR

(mensualmente). Libere el mecanismo de apertura y compruebe que la puerta funciona adecuadamente. Solo si la puerta se desplaza suavemente, se operará correctamente con el mecanismo de apertura.

El mecanismo de apertura no puede eliminar los problemas generados por la puerta si esta no funciona satisfactoriamente.

Declaración de Conformidad

Los automatismos de puerta automáticos, modelos HC280ML, HC300ML/MLS, HC400ML/MLS de las series cumplen las exigencias de los párrafos vigentes de las normativas EN300220-3 • EN300220-3 • EN55014 • EN61000-3 • EN60555, EN60335-1 • ETS 300 683 • EN60335-1: 2002 • EN60335-2-103: 2003 • EN55014-1: 2000 + A1 + A2 • EN55014-2: 2001 • EN61000-3-2: 2000 • EN61000-3-3: 1995 + A1 • EN 301 489-3, V1.3.1 • EN 300 220-3 V1.1.1 • EN 13241-1, disposiciones y todas las enmiendas de las directivas de la UE ..73/23/CEE, 89/336 CEE,
