MANUALE UTENTE RP1801F MAKITA

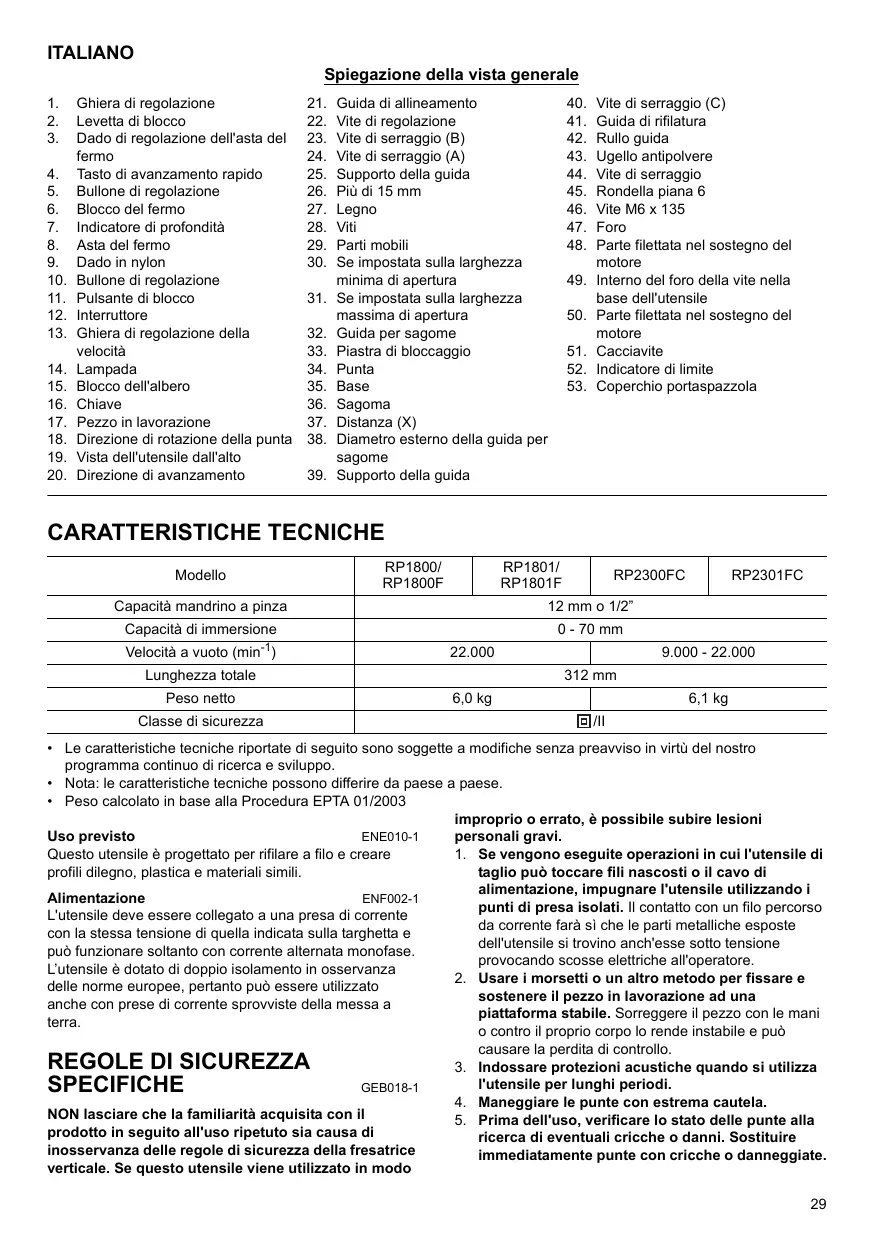

Spiegazione della vista generale

1. Ghiera di regolazione
2. Levetta di blocco
3. Dado di regolazione dell'asta del fermo
4. Tasto di avanzamento rapido
5. Bullone di regolazione
6. Blocco del fermo
7. Indicatore di profondità
8. Asta del fermo
9. Dado in nylon
10. Bullone di regolazione
11. Pulsante di blocco
12. Interruftlore
13. Ghiera di regolazione della velocità
14. Lampada
15. Blocco dell'albero
16. Chiave
17. Pezzo in lavorazione
18. Direzione di rotazione della punta
19. Vista dell'utensile dall'alto

20. Direzione di avanzamento

21. Guida di allineamento

22. Vite di regolazione
23. Vite di serraggio (B)
24. Vite di serraggio (A)
25. Supporto della guida
26. Pi di 15 mm
27. Legno
28. Viti
29. Parti mobili
30. Se impostata sulla larghezza minima di aperture
31. Se impostata sulla larghezza massima di aperture
32. Guida per sagome
33. Piastra di bloccaggio
34. Punta
35. Base
36. Sagoma
37. Distanza (X)
38. Diametro esterno della guida per sagome

39. Supporto della guida

40. Vite di serraggio (C)

41. Guida di rifilatura
42. Rullo guida
43. Ugello antipolvere
44. Vite di serraggio
45. Rondella piana 6
46. Vite M6 x 135
47. Foro
48. Parte filetata nel sostegno del motore
49. Interno del foro della vite nella base dell'utensile
50. Parte filettata nel sostegno del motore
51. Cacciavite
52. Indicatore di limite
53. Coperchio portaspazzola

CARATTERISTICHE TECNICHE

Modello	RP1800/ RP1800F	RP1801/ RP1801F	RP2300FC	RP2301FC
Capacità mandrino a pinza	12 mm o 1/2"
Capacità di immersione	0 - 70 mm
Velocità a vuoto (min-1)	22.000		9.000 - 22.000
Lunghezza totale	312 mm
Peso netto	6,0 kg		6,1 kg
Classe di sicurezza	回/II

• Le caratteristica tecniche riportate di seguito sono soggette a modifiche alla preavviso in virtu del loro programma continuo di ricerca e sviluppo.
• Nota: le caratteristiche tecniche possono differire da paese a paese.
• Peso calculato in base alla Procedure EPTA 01/2003

Uso previsto

ENE010-1

Questo utensile è progettato per rifilare a filo e create profili dilegno, plastica e materiali simili.

Alimentazione

ENF002-1

L'utensile deve essere collegato a una presa di corrente con la stessa tensione di quale indica sulla targhetta e cui funzionare soltanto con corrente alternata monofase. L'utensile è dotato di doppio isolamento in osservanza delle norme europee, pertanto può essere utilizzatoanche con prese di corrente sprovviste della messa a terra.

REGOLE DI SICUREZZA SPECIFICHE

GEB018-1

NON lasciare che la familiarità acquisita con il prodotto in seguito all'uso ripetuoto sua causa di inoservanza delle regole di sicurezza della fresatrice verticale. Se questo utensile viene utilizzato in modo

improprio o errato, è possible subire lesioni personali gravi.

1. Se vengono eseguite operazioni in cui l'utensile di taglio più toccare fili nascosti o il cavo di alimentazione, impugnare l'utensile utilizzato i punti di presa isolati. Il contatto con un filo percorso da corrente farà s che le parti metalliche esposte dell'utensile si trovino anc'h esse sotto tensione provocando scosse elettriche all'opereatore.
2. Usare i morsetti o un altro metod per fissare e sostenere il pezzo in lavorazione ad una piattaforma stabile. Sorreggere il pezzo con le mani o contro il proprio corpo lo rende instabile e può causare la perdita di controllo.
3. Indossare protezioni acustiche quando si utilizes l'utensile per lunghi periodi.
4. Maneggiare le punte con estrema cautela.

5. Prima dell'uso, verificare lo stato delle punte alla ricerca di eventuali cricche o dati. Sostituire immediatamente punte con criche o danneggiate.

6. Evitare di tagliare chiodi. Prima della sessione di lavoro, controllare e rimuovere tutti i chiodi dal pezzo in lavorazione.

7. Tenere saldamente l'utensile con entrambé le mani.
8. Tenere le mani lontano dalle parti rotanti.
9. Verificare che la punta non tocchi il pezzo in lavorazione prima di accendere l'interruttore.
10. Prima di usare l'utensile, lasciarlo funzionare a vuoto per quale minuto. Verificare l'eventuale presenza di vibrazioni o oscillazioni che possono essere indices di una punta montata in modo errato.
11. Prestare attenzione al senso di rotazione e di alimentazione della punta.
12. Non lasciare l'utensile acceso. Azionare l'utensile solo dopo averlo impugnato.
13. Spagnere e aspettare sempre che la punta si fermi completeness prima di rimuoverla dal pezzo in lavorazione.
14. Non toccare la punta subito loro averutilizzato l'utensile poichecu oipo raggiungere temperature elevate e provocare ustioni.
15. Non macchiare il piano dell'utensile using dluenti, benzina, petrolio o prodotti similii. Tali sostenze possono provocare cricche nel piano dell'utensile.
16. Prestare attentione alla scelta di frese aventi il corretto diametro del gambo e adeguate alla velocità imposta dall'utensile.
17. Alcuni materiali contengono prodotti chimici potenzialmente tossici. Evitare l'inalazione della polvere e il contatto con la pelle. Attenersi alle istruzioni di sicurezza del fornitore dei materiali.
18. Usare sempre una maschera antipolverre e/o il respiratore appropriati al materiale e all'applicazione.

CONSERVARE QUESTE ISTRUZIONI.

AVVERTENZA:

L'uso IMPROPRIO o la non osservanza delle norme di sicurezza riportate in quello manuale di istruzioni possono essere causa di gravi lesioni personali.

DESCRIZIONE FUNZIONALE

ATTENZIONE:

• Prima di regolare o controllare le funzioni dell'utensile, verificare sempre di averlo spento e scollegato dall'alimentazione.

Regolazione della profondità di taglio (Fig. 1)

Posizionare l'utensile su una superficie piana. Allentare la levetta di blocco e abbassare il corpo dell'utensile sino a quando la punta giunge a sfiorare la superficie piana. Serrare la levetta di blocco per bloccare il corpo dell'utensile.

Ruotare il dato di regolazione dell'asta del fermo in senso antorario. Abbassare l'asta del fermo sono al fatto con il bullone di regolazione. Allineare l'indicatore di profundità

con la graduzione 0. La profundità del taglio è indicata sulla Scala dall'indicatore di profundità.

Tenendo premuto il tasto di avanzamento rapido, sollevare l'asta del termo fino a raggiungere la profondità di taglio desiderata. La regolazione precise della profondità può essere ottenua ruotando la ghiera di regolazione (1 mm per giro).

Ruotando in senso orario il dato di regolazione dell'asta del fermo, è possibile serrare l'asta del fermo.

É possibile ottenera la profondità predeterminata del taglio allentando la levetta di blocco, quindi abbassando il corpo dell'utensile finché l'asta delermo non è a contatto con il bullone esagonale di regolazione del blocco delermo.

Il limite superiore del corso dell'utensile più essere regolato ruotando il dato in nylon.

ATTENZIONE:

• Non abbassare troppo il dato in nylon. La punta sporgera in modo pericoloso.

Blocco del fermo (Fig. 3)

Il blocco del fermo ha tre bulloni esagonali di regolazione che sollevano o abbassano di 0,8 mm per ogni giro. É possibile ottenerile disponibile tre profondità differenti di taglio utilizzato questi bulloni esagonali di regolazioneenza dover regolare di nuovo l'asta del fermo.

Regolare il bullone esagonale più basso per ottenera la profundità maggiore di taglio, seguito il metodolo in regolazione della profundità di taglio.

Regolare i due restanti bulloni esagonali di regolazione per ottenere profundità di taglio maggiori. La differenza in altezza di quosti bulloni esagonali di regolazione è uguali alla differenza nelle profundità di taglio.

Per regolare i bulloni esagonali, ruotarli con un caccivite o una chiave. Il blocco del fermo èanches utile per effettuare tre passaggi con impostazioni della punta progressively più profonde quando si tagliano scanalature profonde.

ATTENZIONE:

• Un taglio eccessivo provoca il sovraccarico del motore o dificolté nel controllo dell'utensile. Quando si tagliano delle scanalature con una punta di 8 mm di diametro, la profondità di taglio non deve superare i 15 mm in un solo passaggio.
• Quando si tagliano delle scanalature con una punta dal diametro di 20~mm , la profondità di taglio non deve superare i 5 mm in un solo passaggio.
• Per operazioni di scanalatura con profondità superiore, effettuare due o tre passaggi con impostazioni della punta progressively più profonde.

Azionamento dell'interruttore (Fig. 4)

ATTENZIONE:

• Prima di collegare l'utensile, controllare se l'interrutatore funziona correttamente e ritorna alla posizione OFF una volta rilasciato.
• Verificare che il blocco dell'albero sia stato rimioso prima di attivare l'interruttore.

La sicura previene l'azionamento involontario dell'interruttore di accensione.

Per accendere l'utensile, premere la sicura e tirare l'interruttore di accensione. Per spegnere l'utensile, rilasciare l'interruttore.

Per il funzionamento continuo, tirare l'interruttore e, successivamente, preme ulteriormente il pulsante di blocco. Per fermare l'utensile, tirare l'interruttore in modo che la sicura ritorni automaticamente in posizione. A questo punto rilasciare l'interruttore.

Dopo ave rilasciato l'interruttore, la sicura impedisce di tirare l'interruttore.

ATTENZIONE:

• Sorreggere saldamente l'utensile durante lo spegnimento per controllare la reazione.

Funzione elettronica

Solo per i modelli RP2300FC, RP2301FC

Controllo costante della velocità

• Consente finiture precise grazie alla costanza della velocità di rotazioneanche in condizioni di carico.
• Inoltre, quando il carico dell'utensile supra i livelli consentiti, la potenza fornita al motore viene ridotta per evitare che il motore siurriscaldi. Quando il carico ritorna ai livelli consentiti, l'utensile riprende a funzionare normalmente.

Funzione di avvio morbido

L'avvio morbido perché di rimuovere colpi e scousse iniziali.

Ghiera di regolazione della velocità

Solo per i modelli RP2300FC, RP2301FC (Fig. 5)

E possiblere modificare la velocità dell'utensile girando la ghiera di regolazione della velocità su un valore compreso tra 1 e 6.

La velocità più alta si ottiene girando la ghiera nella direzione del numero 6; la velocità più Bassa si ottiene girando la ghiera nella direzione del numero 1.

E quindi possibl selezionare la velocita ideale per un trattamento ottimale dei materiali: in pratica, la velocita cui essere regolata in base al materiale e al diametro della punta.

Per il rapporto tra l'impostazione del numero sulla ghiera e la velocità approssimativa dell'utensile,fare riferimento alla tabella.

Numero	\( \mathbf{{mi}{n}^{-1}} \)
1	9.000
2	11.000
3	14.000
4	17.000
5	20.000
6	22.000

ATTENZIONE:

• Se l'utensile è usato per molto tempo aasse velocità, in modo continuativo, il motore risulterà sovraccaricato, con il risultato di un cattivo funzionamento.
• La ghiera di regolazione della velocità può essere ruotata molto fine a 6 o indietro fine a 1. Non forzaria altre 6 o 1: potrebbe non funzioni più correttamente.

Accensione delle lampade

Solo per i modelli RP1800F, RP1801F, RP2300FC, RP2301FC (Fig. 6)

ATTENZIONE:

• Non osservare direttamente la luce o la fonte luminosa. Per accendere la lampadina, azionare l'interruttore. La lampada rimane accesa fino a quando si Tiene premuto l'interruttore.

La lampada si spegne automaticamente 10 - 15 secondi\ dopo aver rilasciato l'interruttore.

NOTA:

Utilizzare un panno asciutto per pulire la lente della lampada. Prestare attenzione a non graffiare la lente della lampada per evitare riduzioni dell'intensità luminosa.

MONTAGGIO

ATTENZIONE:

• Accertarsi sempre che l'utensile sa spento e scollegato dall'alimentazione prima di svolgere qualiasi operazione su diesso.

Installation o rimozione della punta (Fig. 7)

ATTENZIONE:

• Montare la punta in modo sicuro. Utilizzare solo la chiave in dotazione con l'utensile. Una punta allentata o avvità eccessivamente può essere pericolosa.
  Utilizzato sempre una bussola idonea al diametro del gambo della punta.
• Non serrare il dato della bussola prima di aver inserito la punta, o inserire punte a gambo piccolo perché utilizzare un manicotto della bussola. Potrebbero causare la rotura dell'anello conico.
  Utilizzare solamente punte per fesatrice la cui velocità massima, indicata sulla punta, supera la velocità massima della fesatrice.

Inserire a fondo la punta nell'anello conico. Premere il blocco dell'albero per fissarlo e utilizzare la chiave per serrare il dato della bussola. Quando si utilizzato punte per fresatrice con diametro del gambo inferiore, inserire prima l'apposto manicotto della bussola nell'anello conico, quindi inserire la punta come descririto.

Per rimuovere la punta, attenersi alla procedura di installazione procedendo in senso inverso.

USO

ATTENZIONE:

• Prima dell'uso, verificare sempre che il corpo dell'utensile si sollevi automaticamente fino al limite superiore e che la punta non sporga alla base dell'utensile quando la leva di blocco è allentata.
• Prima dell'uso, verificare sempre che la protezione sfridi sua montata correttamente. (Fig. 8)

Utilizzare sempre entrambé le impugnature e sostenere l'utensile con esse durante l'uso.

Collocare la base dell'utensile sul pezzo in lavorazionezza che la punta entri in contatto con il materia da tagliare. Accendere l'utensile e attendere che la punta raggiunga la massima velocità. Abbassare il corpo

dell'utensile e farlo avanzare sulla superficie del pezzo in lavorazione tenendo il supporto della base a filo e procedendo senza interruzioni fino al completamento del taglio.

Quando si tagliano i bordi, la superficie del pezzo in lavorazione deve rinanere alla sinistra della punta nella direzione di avanzamento. (Fig. 9)

NOTA:

• Se l'utensile viene fattoavoanzare troppo velocemente, la qualita del taglio risulta scadente oppure si possono danneggiare la punta o il motore. Allo stesso modo, un avanzamento troppo lento brucia e rovina i taglio. La velocità di avanzamento corretta è in funzione delle dimensioni della punta, del tipo di pezzo in lavorazione e della profundità di taglio. Prima di iniziare a tagliare il pezzo in lavorazione, si consiglia di eseguire un taglio di prova su un pezzo di legno di scarto. In quello modo si potravecificare l'aspetto del taglio e controllare le dimensioni.
• Se in uso, la guida di allineamento o la guida per la rifilatura delve essere montata sul dato destro nella direzione di avanzamento. In quello modo sare a filo con il dato del pezzo in lavorazione (Fig. 10)

Guida di allineamento (Fig. 11)

La guida di allineamento serve a ottenere tagli dritti durante la smussatura o la scanalatura.

Fissare la guida di allineamento sul supporto guida utilizzando la vite di serraggio (B). Inserire il supporto guida nei fori alla base dell'utensile e serrare la vite di serraggio (A).

Per regolare la distanza tra la punta e la guida di allineamento, allentare la vite di serraggio (B) e ruotare la vite di regolazione (1,5 mm per giro). Alla distanza desiderata, serrare la vite di serraggio (B) per fissare la guida di allineamento. (Fig. 12)

Per ottenera guida di allineamento più larga avente le dimensioni desiderate, si possono aggiungere altre aste di legno utilizzando gli apposti fori sulla guida. (Fig. 13)

Quando si utilizes una punta di diametro elevato, aplicare alla guida di allineamento pezzi di legno con uno spessore superiore a 15 mm per impedire che la punta colpiscà la guida di allineamento.

Durante il taglio spostare l'utensile con la guida di allineamento in modo che sia a filo con il lato del pezzo in lavorazione.

Se la distanza tra il dato del pezzo in lavorazione e la posizione di taglio è troppo ampia per la guida di allineamento o se il dato del pezzo in lavorazione non è allineato, non è possibile utilizzare la guida di allineamento. In questo caso, stringere saldamente un pannello dritto al pezzo in lavorazione e utilizzato come guida contro la base della taglierina. Spingere l'utensile nella direzione della freccia. (Fig. 14)

Guida di allineamento a regolazione precisa (accessorio) (Fig. 15)

Quando è montata la fresatrice

Inserire le due aste (Asta 10) negli alloggiamenti di montaggio esterni del supporto della guida e fissarle serrando le due viti di montaggio (M15 x 14 mm).

Assicurarsi che il dato (M6 x 50 mm) sia serrato correttamente, quando far scorrere l'unità di montaggio

della base della fresatrice sulle due aste (Asta 10) e serrare le viti di serraggio delle basi.

Funzione di regolazione corretta per il posizionamento della lama sulla guida di allineamento (Fig. 16)

1. Allentare il dato ad alette (M6× 50mm)
2. É possible ruotare il dato ad alette (M10 x 52 mm) per regolare la posizione (un giro regola la posizione di 1 mm).
3. Dopo aver completato la regolazione della posizione, serrare il dato ad alette (M6 x 50 mm).

É possiblo ruotare l'anello di misurazione separatamente, in modo tale che la relativa unità possa essere allineata sullo zero (0).

Modifica della larghezza del pattino di scorrimento

Allentare le viti contrassegnate dai circoli per modificare la larghezza del pattino di scorrimento verso destra e sinistra.

Dopo aver modificato la larghezza, serrare le viti sono a bloccarle. L'intervallo di modifica della larghezza del pattino di scorrimento (d) va da 280 mm a 350 mm.

(Fig. 17 - 19)

Guida per sagome (accessorio) (Fig. 20)

La guida per sagome dispone di una bussola nella quale inseire la punta e utilizzato lo strumento con le sagome. Per fissare la guida per sagome, tirare la leva della piastra di bloccaggio e inseire la guida per sagome. (Fig. 21) Fissare la sagoma al pezzo in lavorazione. Posizionare l'utensile sulla sagoma e spostarlo con la guida facendolo scorrere lungo il lato della sagoma. (Fig. 22)

NOTA:

• Il pezzo in lavorazione sare tagliato con una dimensione leggermente diversa alla sagoma. Mantenere la distance (X) tra la punta e l'esterno della guida per sagome. La distance (X) può essere calculata utilizzando la segunte equazione: Distanza(X) = (diametro esterno della guida per sagome - diametro punta) / 2

Guida di rifilatura (accessorio) (Fig. 23)

Per praticare tagli ricurvi in pannelli impiallacciati per arredamento e simili è disponibile una guida per rifilatura. Il rullo guida indirizza la curvatura e garantisce un taglio precioso.

Fissare la guida di rifilatura sul supporto guida utilizzando la vite di serraggio (B). Inserire il supporto guida nei fori alla base dell'utensile e serrare la vite di serraggio (A).

Per regolare la distanza tra la punta e la guida di rifilatura, allentare la vite di serraggio (B) e ruotare la vite di regolazione (1,5 mm per giro). Durante the regolazione del rullo guida, allentare la vite di serraggio (C).

Al termino della regolazione, serrare tutte le viti di serraggio. (Fig. 24)

Durante il taglio spostare l'utensile con il rullo guida in modo che sua filo con il lato del pezzo in lavorazione. (Fig. 25)

Kit ugello antipolvere (accessorio)

(Fig. 26)

Utilizzare l'ugello antipolvere per estrarre la polvere. Installare l'ugello antipolvere sulla base dell'utensile mediante la vite a mano in modo che la sporenza sull'ugello antipolvere si insertisce nella tacco presente sulla base dello strumento.

Collegare quindi un aspirapolvere all'ugello antipolvere. (Fig. 27)

Utilizzato della vite M6 x 135 per la regolazione della profondità di taglio

Durante l'uso dell'utensile con un ravolo per fresatrice disponibile in commercio, l'uso di questa vita consente all'operatore di regolare leggermente la profondità di taglio dal ravolo. (Fig. 28)

1. Inserire la vite e la rondella sull'utensile.

• Fissare la rondella piana a esta vite.
• Inserire la vita in un foro per vita nella base dell'utensile, quando avvitare la parte filettata nel sostegno del motore sull'utensile. (Fig. 29 - 31)

In esta fase, aplicare grasso oppure olio lubrificante all'interno del foro per vite nella base dell'utensile e nella parte fillettata nel sostegno del motore. (Fig. 32 e 33)

2. Regolazione della profondità di taglio

• Una piccola regolazione della profundità di taglio più essere ottentua rotando esta vite con un cacciavit dei davolo (1,0 mm per giro completo).
• La rotazione in senso orario augmente la profundità di taglio, la rotazione in senso antiorario la diminuisce. (Fig. 34)

MANUTENZIONE

ATTENZIONE:

• Prima di effettuare controli e operazioni di manutenzione, verificare sempre che l'utensile sia spento e scollegato dall'alimentazione.

Sostituzione delle spazzole di carbone (Fig. 35)

Rimuovere e controllare periodicamente le spazzole di carbone.

Sostituire le spazzole quando sono consumate fino all'indicatore di limite. Mantenere le spazzole di carbone pulite e libero di scorrere nei supporti.

Entrambe le spazzole di carbone devono essere sostuite contemporaneamente. Utilizzare solo spazzole di carbone dello stesso tipo.

Rimuovere i coperchi dei portaspazzola con un cacciavite. Estrarre le spazzone di carbone consumate, inseire le nuove spazzone e fissare i coperchi dei portaspazzola.

(Fig. 36)

Dopo aver sostituito le spazzole, collegare l'utensile e fissare le spazzole facendo funzionare l'utensile sansa carico per circa 10 minuti. Controllare quindi l'utensile durante il funzionamento e l'operazione di frenatura elettrica quando l'interruttore viene rilasciato. Se il freno elettrico non funzioni bene, rivolgersi al centro assistenza Makita di zona per la riparazione.

Al fine di garantire la SICUREZZA e l'AFFIDABILITÀ del prodotto, le riparazioni e qualsvoglia ulteriori operazione di manutenzione o regolazione devono essere eseguite

dai centri di assistenza autorizzati Makita utilizzando sempre parti di ricambio Makita.

ACCESSORI

ATTENZIONE:

• Si raccomanda di usare quosti accessori per l'utensile Makita descritto in quello manuale. L'uso di qualsiasi altro accessorio potrebbe provocare lesions personali. Utilizzare gli accessori escludamente per l'uso dichiarato.

Per l'assistenza e ulteriori informazioni su tali accessori, rivolgersi al centro di assistenza Makita più vicino.

Punte per scanalature e tagli diritti
Punte per bordi
Punte rifilatrici laminate
Guida di allineamento
Guida per rifilatura
- Supporto della guida
Guide per sagome
- Adattatore di guide per sagome
- Controdado
- Anello conico 12mm , 1/2
Manicotto della bussola 6 mm, 8 mm, 10 mm
Manicotto della bussola 3/8, 1/4"
Chiave da 24
Kit testa a vuoto

Punte per fresatrice verticale

Punta diritta (Fig. 37)

mm

Punta per scanalatura a U (Fig. 38)

D	A	L 1	L 2
6	20	50	15
1/4"
12	12	60	30
1/2"
12	10	60	25
1/2"
8	8	60	25
6	8	50	18
1/4"
6	6	50	18
1/4"

mm

Punta per scanalatura a V (Fig. 39)

D	A	L 1	L 2	R
6	6	50	18	3

mm

D	A	L 1	L 2	θ
1/4"	20	50	15	90°

Punta rifilatrice a filo con punta da trapano (Fig. 40)

mm

Punta rifilatrice a filo doppia con punta da trapano (Fig. 41)

D	A	L 1	L 2	L 3
12	12	60	20	35
8	8	60	20	35
6	6	60	18	28

mm

Punta per giunzioni (Fig. 42)

D	A	L 1	L 2	L 3	L 4
6	6	70	40	12	14

mm

Punta per arrotdare gli angoli (Fig. 43)

D	A 1	A 2	L 1	L 2	L 3
12	38	27	61	4	20

mm

Punta per smussatura (Fig. 44)

D	A 1	A 2	L 1	L 2	L 3	R
6	25	9	48	13	5	8
6	20	8	45	10	4	4

mm

Punta per modanature (Fig. 45)

D	A	L 1	L 2	L 3	θ
6	23	46	11	6	30°
6	20	50	13	5	45°
6	20	49	14	2	60°

mm

Punta rifilatrice a filo con cuscinetto (Fig. 46)

D	A	L 1	L 2	R
6	20	43	8	4
6	25	48	13	8

mm

Punta per arrotondare gli angoli con cuscinetto (Fig. 47)

D	A	L 1	L 2
6	10	50	20
1/4"

mm

Punta per smussatura con cuscinetto (Fig. 48)

D	A 1	A 2	L 1	L 2	L 3	R
6	15	8	37	7	3,5	3
6	21	8	40	10	3,5	6
1/4"	21	8	40	10	3,5	6

mm

Punta per modanature con cuscinetto (Fig. 49)

D	A 1	A 2	L 1	L 2	θ
6	26	8	42	12	45°
1/4"
6	20	8	41	11	60°

mm

Punta per modanature con cuscinetto (Fig. 50)

D	A 1	A 2	A 3	L 1	L 2	L 3	R
6	20	12	8	40	10	5,5	4
6	26	12	8	42	12	4,5	7

mm

Punta per modanatura a S con cuscinetto (Fig. 51)

D	A 1	A 2	A 3	A 4	L 1	L 2	L 3	R
6	20	18	12	8	40	10	5,5	3
6	26	22	12	8	42	12	5	5

mm

D	A 1	A 2	L 1	L 2	L 3	R1	R2
6	20	8	40	10	4,5	2,5	4,5
6	26	8	42	12	4,5	3	6

Per i modelli RP1800, RP1800F, RP1801

Solo per i paesi europei

Rumore

ENG102-1

Il tipico livello di rumore ponderato A è determinato in conformità con la norma EN60745-2-17:

Livello di pressione sonora (L_pA) : 86 dB (A)

Livello di potenza sonora (L_WA) : 97 dB (A)

Variazione (K): 3 dB (A)

Indossare una protezione acustica

Vibrazione

ENG223-1

Il valore totale della vibrazione (somma vettorialie triassiale) è determinato in conformità con la norma EN60745-2-17:

Modalità di lavoro: taglio di scanalature in MDF

Emissione delle vibrazioni (a_h) .. 4,0m / s^2

Variazione (K): 1,5 m/s²

Solo per i modelli RP2300FC, RP2301FC

Solo per i paesi europei

ENG102-1

Rumore

Il tipico livello di rumore ponderato A è determinato in conformità con la norma EN60745-2-17:

Livello di pressione sonora (L_DA) : 87 dB (A)

Livello di potenza sonora (L_WA) : 98 dB (A)

Variazione (K): 3 dB (A)

Indossare una protezione acustica

Vibrazione

ENG223-1

Il valore totale della vibrazione (somma vettoriale triassiale) è determinato in conformità con la norma EN60745-2-17:

Modalità di lavoro: taglio di scanalature in MDF

Emissione delle vibrazioni (a_h) .. 4,5m / s^2

Variazione (K): 1,5 m/s²

Modello:

RP1800, RP1800F, RP1801, RP2300FC, RP2301FC

Dichiariamo molto notre escludiva responsabilità che il presente prodotto è conforme alle segunti norme o documenti normativi:

EN60745, EN55014, EN61000 secondo le disposizioni delle direttive del Consiglio, 2004/108/CE, 98/37/CE.

CE2008

Tomoyasu Kato

Direttore

Produttore responsable:

Makita Corporation

Rappresentanti autorizzati in Europa:

Makita International Europe Ltd.
