MANUAL DE UTILIZADOR RP1801F MAKITA

DESCRIPCION DEL FUNCIONAMIENTO

PRECAUCION:

\section*{Característica de inizio lento}

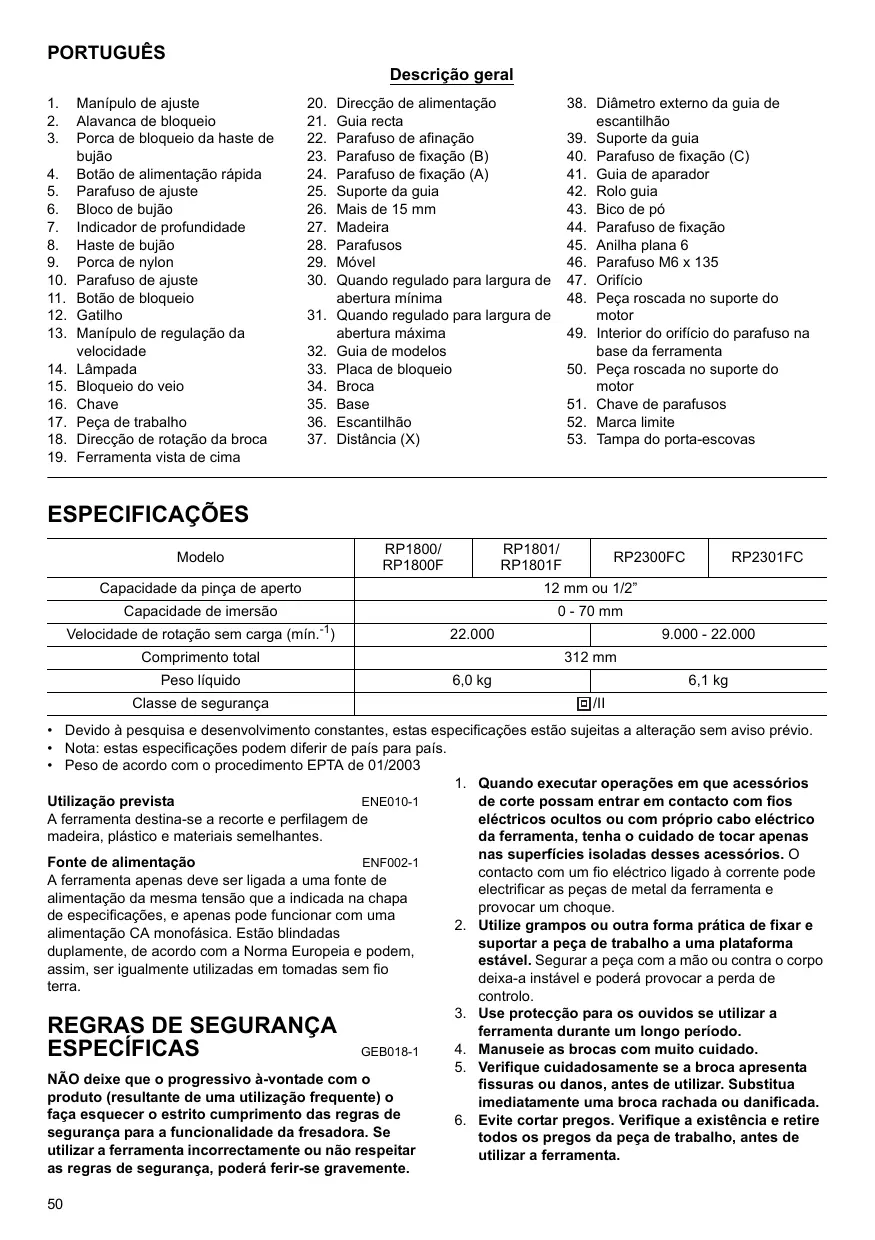

1. Manipulo de ajuste
2. Alavanca de bloqueio
3. Porca de bloqueio da haste deBJUaO
4. Botão de alimentação rápida
5. Parafuso de ajuste
6. Bloco de bujao
7. Indicador de profundidade
8. Haste de bjao
9. Porca de nylon
10. Parafuso de ajuste
11. Botão de bloqueio
12. Gatilho
13. Manipulo de regulacao da velocidade
14. Lampada
15. Bloqueio do veio
16. Chave
17. Peça de trabajo
18. Direção de rotação da broca

19. Ferramenta vista de cima

20. Direcção de alimentação

21. Guia recta
22. Parafuso de afinação
23. Parafuso de fixação (B)
24. Parafuso de fixação (A)
25. Suporte da guia
26. Mais de 15 mm
27. Madeira
28. Parafusos
29. Móvel
30. Quando regulado para largura de aberturamina
31. Quando regulado para largura de abertura maxima
32. Guia de modelos
33. Placa de bloquejo
34. Broca
35. Base
36. Escantilhão

37. Distância (X)

38. Diametro externo da guia de escantilhao

39. Suporte da guia
40. Parafuso de fixação (C)
41. Guia de aparador
42. Rolo guia
43. Bico de pó
44. Parafuso de fixação
45. Anilha plana 6
46. Parafuso M6 x 135
    47.Orificio
47. Peça roscada no suporte do motor
48. Interior do orificio do parafuso na base da ferramenta
49. Peça roscada no suporte do motor
50. Chave de parafusos
51. Marca limite
52. Tampa do porta-escovas

ESPECIFICACOES

Modelo	RP1800/ RP1800F	RP1801/ RP1801F	RP2300FC	RP2301FC
Capacidade da pinça de aperto	12 mm ou 1/2"
Capacidade de imersão	0 - 70 mm
Velocidade de rotação sem)carga (min. -1)	22.000		9.000 - 22.000
Comprimento total	312 mm
Peso líquido	6,0 kg		6,1 kg
Classe de segurança	回/II

• Devido à pesquisa e desenvolvimento constantes, estas espécificações está ao sujeitas a alteração sem avis prévio.
• Nota: estas especialações podem diferir de País para País.
• Peso de acordo com o procedimento EPTA de 01/2003

Utilização prevista

ENE010-1

A ferramenta destinata-se a recorte e perfilagem de madeira, plástico e materiais semelhantes.

Fonte de alimentacao

ENF002-1

A ferramenta apenas deve ser ligada a uma fonte de alimentacao da mesma tensao que a indicaça na chapa de especificações, e apenas pode functionar com uma alimentacao CA monofasia. Estao blindadas dupamente, de acordo com a Norma Europeia e podem, assim, ser igualmente realizadas em tomadas sem fio terra.

REGRAS DE SEGURANÇA ESPECÍFICAS

GEB018-1

NÃO deixe que o progressivo à-vontade com o produit (resultante de uma utilização freqente) oança esquecer o estrito comprimento das regras de segurança para a funcionalidade dareshadora. Seutilizar a ferramenta incorrectamente ou não respeitar as regras de segurança, poderá ferir-se gravamente.

1. Quando executar operacoes em que acessosios de corte possam entrada em contacto com fios eletricos ocultos ou comproprio cabo eletrico da ferramenta, tenha o cuidado de tocar apenas nas superficies isoladas desses accesorios. Ocontacto com um fio eletrico ligado a corrente pode electrificar as peças de metal da ferramenta e provocar um何时e.
2. Utilize gramos ou outra forma pratica de fixar e suportar a peça de trabalho a uma plataforme estável. Segurar a peça com a mão ou contra o corpo deixa-a instavel e poderá provocar a perda de controlo.
3. Use proteção para os ouvidos se utilizes a ferramenta durante um longo periodo.
4. Manuseie as brocas com muito cuidado.
5. Verifique cuidadosamente se a broca aparea fissuras ou danos, antes de'utilizar. Substitua imeditamente uma broca Rachada ou danificada.

6. EviteURTAR pregos.Verifique a existencia e retireirosodos pregos da peca de trabajo,antesdeutilizaraferramenta.

7. Secure a ferramenta com firmeza, com as两大 mãos.

8. Afaste as mês das peças em movimento.
9. Certifique-se de que a broca não está em contacto com a peça de trabalho antes de ligar o interruptor.
10. Antes de utilizes a ferramenta numa peça de trabalho, deixe-a travaíhar durante algo um tempo. Verifique a existência de vibrações ou abanões que possam indicar uma broca Incorrectamente instalada.
11. Tome atenção à direcção de rotação da broça e direção de alimentação.
12. Não abandone a ferramenta a funciona. Ponha-a funciona apenas quando estiver a segura-la.
13. Desligue sempre e aguarde que a broca pare completeness antes de remover a ferramenta da peça de trabalho.
14. Não toque na broca logo après a operação uma vez que pode estar demasiado quando e provocar queimaduras.
15. Não espalhe diluente, gasolina, oleo ou liquidos semelhantes na base da ferramenta. Isto poderá provocar fissuras na base da ferramenta.
16. Deve utilizes cortadores com o diametro correcto da haste e que sejam adequados para a velocidade da ferramenta.
17. Alguns materiais contém químicos que podem ser tóxicos. Tenha cuidado para fazer a inalação e o contacto da pele com o pó producido. Obeça às instruções de segança do fornecedor do material.
18. Use sempre a máscara contra o pó/respirador correctos para o material e aplicação em que está a trabalho.

GUARDE ESTAS INSTRUÇÉS.

AVISO:

USO IMPROPRIO ou não cumprimento das regras de segurança expressas;nestemanualde instruções pode causar ferimentos pessoas sérios.

DESCRÊÇÃO DO FUNCIONAMENTO

PRECAUÇA:

• Certifique-se sempre de que a ferramenta está desligada no interruptor e da tomada antes de proceder a ajustes ou testes à mesma.

Regular a profundidade de corte (Fig. 1)

Desaperte a alavanca de bloqueio e baixe o corpo da ferramenta até a broca tocar levemente na superficie lisa. Aperte a alavanca de bloqueio até prender o corpo da ferramenta.

Rode a porca de bloqueio da haste de bujo no sentido contrario ao dos ponteiros do relógio. Baixe a haste de bujo até fazer contacto com o parafuso de ajuste. Alinhe o indicator de profundidade com a graduação 0. A profundidade de corte é indica na escala pelo indicator de profundidade.

Enquanto carrega no botão de alimentação rápida, desloque a haste de bujão para cima até obter a profundidade de corte desejada. Poderá obter ajustes de profundidade diminutos rodando o Manipulo de ajuste (1 mm em cada volta).

Rodando a porca de bloqueio da hora de bujão no sentido dos ponteiros do relógio, pode aperture a hora de bujão com firmeza.

Agora, a profundidade de corte predeterminada pode ser obtida desapertando a alavanca de bloqueio e baixando o corpo da ferramenta até aheste de bujão fazer contacto com o perno sextavado de ajuste do bloco de batente.

Porca de nylon (Fig. 2)

O limite superior do corpo da ferramenta pode ser ajustado rodando a porca de nylon.

PRECAUÇAO:

• Não baxearethais porca de nylon. A broca ficará saliente, o que pode constituir um perigo.

Bloco de batente (Fig. 3)

O bloco de batente tem tres pernos sextavados de ajuste que se deslocam para cima ou para baixo 0,8mm em cada volta. Pode fácilmente obter tres profundidades de corte importantes utilizing把这些 pernos sextavados de ajuste sem reajstar a haste de batente.

Ajuste o perno sextavado inferior para obter a maior profundidade de corte, seguido o método de Ajustar a profundidade do corte.

Ajuste osdospernossextavadosrestantesparaobter profundidadescorte mais superficiais.As diferencas naalta destespernossextavadossao iguais as diferenciasnas profundidadescorte.

Paraaabstar os pemnos sextavados, rode-os com um chave de parafusos ou另外一个 chave. Obloco de bujo é也是非常comoado para efectuar tres passagens com regulação da broca cada vez mais profunda ao cortar ranharuras profundas.

PRECAUÇA:

• Uma vez que o corte excessivo pode causar sobrecarga do motor ou dificuldade em controlar a ferramenta, a profundidade de corte não deve exceedo os 15 mm com uma passagem aoURTAR ranhuras com uma broca de 8 mm.
• Ao cortar ranhuras com uma broca de 20mm de diametro, a profundidade do corte não deve excesser os 5mm com uma passagem.
• Para operações de ranhuração especialmente profundas, efetue das ou eles passagens com regulação da broca cada vez mais profunda.

Acão do interruptor (Fig. 4)

PRECAUÇA:

• Antes de insertar a ficha da ferramenta na tomada, verifie que o gatilho está a funcionar correctamente e se volta a posicao OFF quando o solta.
• Certifique-se de que obloqueio do veio foi libertado antes de ligar o interruptor.

Para registrar que o gatiinho sera acidentalmente puxado, é fornecido um botão de bloqueio.

Para iniciar a ferramenta, pressione o botao de bloqueio e puxe o gatilho. Para parar a ferramenta, solte o gatilho.

Para um funciona continuo, puxe o gatilho e pressione o botao de bloqueio. Para parar a ferramenta, puxe o gatilho do interruptor para que o botao de bloqueio regresse automaticamente. Depois, solte o gatilho do interruptor.

Apos soltar o gatilho do interruptor, a funcao de bloqueio funciona para fazer que o gatilho do interruptor sera puxado.

PRECAUÇAÑO:

• Segure a ferramenta com firmeza ao desigar a ferramenta, de forma a dominar a reacção.

Função electrónica

Apenas para o Modelo RP2300FC, RP2301FC

Controlo de velocidade constante

• É possével obter um acabamento fino, uma vez que a velocidade de rotação é mantida constante, mesmo em condições de caraga.
• Além disso, quando acao da ferramenta excede os nivais permitidos, a alimentacao para o motor é reduzida para proteger o motor contra o sobreaquecido. Assim que a carga retomar os nivais permitidos, a ferramenta funciona de modo normal.

Funcionalidade de arranque suave

• Arranque suave devido a eliminação do quando de arranque.

Manipulo de regulacao da velocidade

Apenas para o Modelo RP2300FC, RP2301FC (Fig. 5)

A velocidade da ferramenta pode ser alterada ao rodar o Manipulo de regulacao da velocidade para a determinacao definicao de numero de 1 a 6.

Uma velocidade mais elevada é obtida quando o manipULO é rodado na direcção do número 6. E uma velocidade mais baixa é obtida quando é rodado na direcção do número 1.

Tal permite a selecao da velocidade ideal para travailhar o material em condições excellentes, isto é, a velocidade pode ser corretoamente ajustada de acordo com o material e o diametro da broca.

Consulte aabela para conhecer a relaço entre as definições de números no selector e a velocidade da ferramenta aproximada.

Número	min-1
1	9.000
2	11.000
3	14.000
4	17.000
5	20.000
6	22.000

PRECAUÇA:

• Se a ferramenta几张 en fonctionamento continu a velocidades baixas por muito tempo, o motor fica sobrecarregado causando avaria no equipoamento.
• O Manipulo de regulacao da velocidade apenas pode ser rodado ate 6 ou 1. Não o force para la de 6 ou 1,

caso contrario a funcao de regula tion da velocidade podar deixar de funcionar.

Acender as lampadas

Apenas para o Modelo RP1800F, RP1801F, RP2300FC, RP2301FC (Fig. 6)

PRECAUÇAO:

• Não olhe directamente para a luz da ferramenta. Para a acender, prima o gatiinho. A lámpada manter-se-a acesa quando o gatiinho for premido.

10 a 15 segundos antes de o gatiño ser solto, a luz apaga-se.

NOTA:

• Use um pano seco para limpar a sujidade da lente da lampada. Tenha cuidado para não riscar a lente da lampada,PGAis tal podera reduzir a iluminação.

MONTAGEM

PRECAUÇA:

• Certifique-se sempre de que a ferramenta estáDSL desligada no interruptor e da tomada antes de efectuar qualquer lavoro na mesma.

Instalar ou退市ar a broca (Fig. 7)

PRECAUÇA:

• Instale a broca firmente. Utilize開放es a chave fornecida com a ferramenta. Uma broca solta ou demasiado abpertada pode ser perigosa.
  Utilize sempre una manga de所提供e adequada para o diametro da haste da broca.
• Não aperte a porca da manga sem inserir uma broca nem instale hastes de broca��enas sem'utilizar uma manga de suporte. Tal poderá conducir àquebra do cone da manga.
• Utilize開放as brocas de fresadora cuja velocidade maximala, consoante indicado na broca, não exceda a velocidade maximala da fresadora.

Insira totalmente a broca no cone da manga. Carregue no bloqueio do veio para manter o veio estacionario e utilize a choke para aperture a porca da manga firmamente. Ao utilizes brocas de fresadora com um diametro deASTE mais微量元素, insira primeiramente a manga de suporte adequada no cone da manga e, de seguida, instale a broca conforme descrizo acima.

Para remover a broca, siga o procedimento inverso de instalacao.

FUNCTIONAMENTO

PRECAUÇA:

• Antes de utiliser a ferramenta, certificque-se de que o corpo esta se eleva automaticamente para o limite superior e que a broca não fica saliente da base da ferramenta quando a alavanca de bloqueio é solta.
• Antes de utiliser, certificque-se sempre de que o deflector de aparas está devidamente instalado. (Fig. 8)

Utilize sempre ambas as pegas e segure a ferramenta com firmeza durante as operações.

Defina a base da ferramenta na peça de trabalho aURTAR, sem que a broca faça qualcer contacto. De seguida, ligue a ferramenta e aguarde até que a broca atinja a

velocidade Tmaxima. Baixe o corpo da ferramenta e mova a ferramenta para arente sobre a superficie da peça de trabalho, mantendo a base da ferramenta encostada e avançando suavamente até o corte estar completeness. Ao cortar rebordos, a superficie da peça de trabalho devê estar no lado esquerdo da broca, na direcção de alimentação. (Fig. 9)

NOTA:

• A deslokacao da ferramenta para arente de forma demasiado rapiida pode resultar num corte de ma qualidade ou danificar a broca ou motor. A deslokacao da ferramenta para arente de forma demasiado lenta pode queimar e estragar o corte. A velocidade de alimentacao adequada vai depender do tamanho da broca, do tipo de peça de trabalho e da profundidade do corte. Antes de iniciaar o corte na peça de trabalho, é aconsehlavei efectuar um corte de amostra num pedao deesperidico de madeira. Tal ira做不到 or aspecto exacto do corte, assim como permitir a verificacao das dimensionalos.
• Aoutilizar a guia recta ou a guia de aparador, certificque-se de que a instalno no曹操 do direcção de alimentacao. Tal irao fazer a monté-la encostada à lateralaça de trabalho. (Fig. 10)

Guia recta (Fig. 11)

Instale a guia recta no suporte da guia com o parafuso de fixacao (B). Insira o suporte da guia nos orificios na base da ferramenta e aperte o parafuso de fixacao (A).

Paraaabastaradistanciaentreabrocaeaguia recta,solte o parafuso de fixacao (B) e rodeo parafuso de regulação fino(1,5mm por volta).Na distanciasejada,apezte o parafuso de fixacao (B) para fixar a guia recta no devido local.(Fig.12)

É possessif alargar a guía recta para as dimensoes pretendidas,utilizando os orificios convenrientes existentes na guía para prender,com pernos,pedacos adiconcais de madeira. (Fig. 13)

Quando utilizes una broca com grande diametro, prenda a guia recta pedoços de madeira que tenham mais de 15 mm, para impeder que a broca bata na guia recta.

QuandoURTAR,moa a ferramenta com a guia recta encostada ao lado da peça de trabalho.

Se a distência entre a lateral da peça de trabalho e a posicao de corte for demasiado grande para a guia recta, ou se a lateral da peça de trabalho não for recta, não sera possivel utilize a guia recta. Neste caso, prenda firmamente uma prancha recta at peça de trabalho e utilize-a como guia contra a base de aparador. Alimente a ferramenta na direcção da seta. (Fig. 14)

Ajusteedoa guia recta (accessorio) (Fig.15)

Quando a fresadora está montada

Introduza as duas hastes (Haste 10) nas ranhuras de montagem exterioros do suporte da guia e fixe-as apertando os dois parafusos de fixacao (M15 x 14 mm). Certificque-se de que a porca de orelhas (M6 x 50 mm) está apertada e, de seguida, deslize aunities de montagem da base da freesadora nas duas hastes (Haste 10) e aparece os parafusos de fixacao da base.

Funcao de ajuste fino para poscionar a lâmina em relaçao à guia recta (Fig. 16)

1. Desaperte a porca de orelhas (M6 x 50 mm).
2. A porca de orelhas (M10 x 52 mm) pode ser rodada para fazer a posicao (uma volta ajusta a posicao em 1 mm).
3. Após conclusir o ajuste de posicao, aperte a porca de orelhas (M6 x 50 mm) até estar fixa.

O anel de escala pode ser rodado em分开ar, de forma a que a unidade de escala possa ser alinhada para zero (0).

Alteração da largura da guia

Desaperte os parafusos marcados pelos circulos para alterar a largura da guia para a esquerda e para a direita. Após alterar a largura, aperte os parafusos às estarem fixos. O intervalo de alteração da largura da guia (d) é de 280 mm a 350 mm. (Fig. 17 - 19)

Guia de escantilha (accessorio optional) (Fig. 20)

O guia de escantilhão fornece uma manga atraves da qual passa a broca, permitindo a utilização da ferramenta com padões de escantilhão.

Para instalar a guia de escantilhao, puxe a alavanca da placarde bloqueio e insira a guia de escantilhao. (Fig. 21) Fixe o escantilhao a peça de trabalho. Coloque a ferramenta no escantilhao e desloque-a com a guia de escantilhao deslizando pelo lado do escantilhao. (Fig. 22)

NOTA:

• A peça de trabalho sera cortada num tamanho ligearamente diferente do escantilhão. Permita a distência (X) entre a broca e o exterior da guia de escantilhão. A distência (X) pode ser calculada utilizingando a segunte equação:

Distancia (X) = (diametro externo da guia de escantilha - diametro da broca) / 2

Guia de aparador (accessorio optional) (Fig. 23)

Recortes, cortes curvos en entalhes para mobiliaries e peças semelhantes, poder ser fácilmente efectuados com a guia de aparador. O rolo guia conducza a curva e garantue um corteAGO.

Instale a guia de aparador no suporte da guia com o parafuso de fixacao (B). Insira o suporte da guia nos orificios na base da ferramenta e aperte o parafuso de fixacao (A).

Para fazer a distança entre a broca e a guia de aparador, solte o parafuso de fixacao (B) e rode o parafuso de regulação fino (1,5 mm por volta). Ao fazer o rolo guia para cima ou para baixo, desaperte o parafuso de fixação (C).

Aposaabstur,aperte todos os parafudos de fixaço firmamente.(Fig.24)

Quando cortar, mova a ferramenta com o rolo guia a conducir o lado da peça de trabalho. (Fig. 25)

Regulacao do bico do pó (Acessorio) (Fig. 26)

De seguida, ligue um aspirador ao bico do pó. (Fig. 27)

Como utiliser o parafuso M6 x 135 paraaabustar a profundidade do corte

Quando utilizar a ferramenta com una mesa de fresar disponible commercialmente, utilize este operador para efectuar um ajusteimento da profundidade de corte a partir da parte superior da mesa. (Fig. 28)

1. Montar o parafuso e a anilha na ferramenta

• Coloque a anilha plana;neste parafuso.
• Insira este parafuso através do respectivo orificio na base da ferramenta e, de seguida, aperte a parte roscada no suporte do motor da ferramenta. (Fig. 29 - 31)

Neste momento, aplicé alguma massa lubrificante ou oleo de lubrificação no interior do orificio do parafuso na base da ferramenta e a parte roscada no suporte do motor. (Fig. 32 e 33)

2. Regular a profundidade de corte

• Pode ser obtido um valor pouco de profundidade de corte, rodando este parafuso com uma chave de fendas, a partir da parte superior da mesa. (1,0 mm por uma rotação completeness)
• Roda-lo para a direita torna a profundidade de corte superior e roda-lo para a esquerda, menor. (Fig. 34)

MANUTENÇA O

PRECAUÇA:

• Certifique-se sempre de que a ferramenta está desligada no interruptor e da tomada antes de inspeccionar ou fazer a manutenção da ferramenta.

Substituir as escovas de carvalo (Fig. 35)

Remova e verifies regularamente as escosas de carvão.

Substitua-as quando o desgaste atingir a marca limite.

Mantena-as limpas para poderem deslizar no porta-escovas.

Substitua as das ao mesmo tempo. Utilize unicamente escovas de carvao identicas.

Utilize una chave de parafusos para remover as tampas do porta-escovas.

Retire as escovas usadas, coloque umas novas e fixe as tampas do porta-escovas. (Fig. 36)

Depois de substituir as escovas, ligne a ferramenta à tomada e experimente as escovas, fazendo funciona a ferramenta semarga durante circa de 10 Minutes.

Depois verifique a ferramenta在哪吒 estiver em precisamente, bem como o tratado eletrico ao soltar o gatiinho. Se este não funcional de satisfazer, Solicite que seja reparado ao seu centro de assistencia local Makita. Para fazer os níveis de SEGURANÇA e FIABILIDADE definidos para este produits, as reparações e os procedimentos de manutençao ou ajustes devem ser executados por centros de assistencia Makita autorizados, utilizing sempre peças de substituição Makita.

ACESSORIOS

PRECAUÇAÑO:

• Os seguições acessórios ou extensões são os recomendados para usar com a ferramenta Makita especifiedada neste manual. Autilização de outros acessórios ou extensões podem provocar ferimentos. Utilize cada acessório ou extensão apenas para o fim indicado.

Se precisar de informations adioncrais relatives ao accessórios,contacte o centro local de assistência Makita.

• Brocas recales de formação de ranhuras
• Brocas de formação de contornos
  Brocas de recorte laminado
• Guia recta
• Guia de aparador
• Suporte da guia
• Guias de escantilha
• Adaptador de guias de escantilhao
• Porca de bloqueio
  Cone de manga de 12 mm ou 1 / 2
• Manga de 6 mm, 8 mm, 10 mm
• Manga de 3/8", 1/4"
  Chave 24
• Conjunto deckeça para aspirador

Brocas de fresar

Broca recta (Fig. 37)

mm

Broca de ranhura em U (Fig. 38)

D	A	L 1	L 2
6	20	50	15
1/4"
12	12	60	30
1/2"
12	10	60	25
1/2"
8	8	60	25
6	8	50	18
1/4"
6	6	50	18
1/4"

mm

Broca de ranhura em V (Fig. 39)

D	A	L 1	L 2	R
6	6	50	18	3

mm

D	A	L 1	L 2	θ
1/4"	20	50	15	90°

Broca em esfera para arredondamento de cantos (Fig. 47)

D	A	L 1	L 2
6	10	50	20
1/4"

mm

Broca em esfera de chanfragem (Fig. 48)

D	A 1	A 2	L 1	L 2	L 3	R
6	15	8	37	7	3,5	3
6	21	8	40	10	3,5	6
1/4"	21	8	40	10	3,5	6

mm

Broca em esfera de reentrancies (Fig. 49)

D	A 1	A 2	L 1	L 2	θ
6	26	8	42	12	45°
1/4"
6	20	8	41	11	60°

mm

Broca em esfera de reentrancies (Fig. 50)

D	A 1	A 2	A 3	L 1	L 2	L 3	R
6	20	12	8	40	10	5,5	4
6	26	12	8	42	12	4,5	7

mm

Broca em esfera Roman Ogee (Fig. 51)

D	A 1	A 2	A 3	A 4	L 1	L 2	L 3	R
6	20	18	12	8	40	10	5,5	3
6	26	22	12	8	42	12	5	5

mm

D	A 1	A 2	L 1	L 2	L 3	R1	R2
6	20	8	40	10	4,5	2,5	4,5
6	26	8	42	12	4,5	3	6

Para os modelos RP1800, RP1800F, RP1801

Apenas para os paises europeus Ruido

ENG102-1

Os niveis acústicos ponderados A típicos foram determinados segundo a EN60745-2-17:

Nível de pressão sonora (L_DA) : 86 dB (A)

Nível de potência sonora (L_WA) : 97 dB (A)

Impreciosa (K): 3 dB (A)

Use proteção para os ouvidos

Vibração

NEG223-1

O valor total da vibração (soma triaxial de vectores) foi determinado segudo a EN60745-2-17:

Emissão de vibração (ah): 4,0 m/s²

Impreciosa (K): 1,5 m/s²

Para os modelos RP2300FC, RP2301FC

Apenas para os paises europeus

ENG102-1

Ruido

Os niveis acústicos ponderados A típicos foram determinados segundo a EN60745-2-17:

Nível de pressão sonora (L_DA) : 87 dB (A)

Nível de potência sonora (L_WA) : 98 dB (A)

Impreciso (K): 3 dB (A)

Use proteção para os ouvidos

Vibração

ENG223-1

O valor total da vibração (soma triaxial de vectores) foci determinado segudo a EN60745-2-17:

Emissão de vibração (a_h) : 4,5 m/s²

Imprecisão (K): 1,5 m/s²

Modelo; RP1800, RP1800F, RP1801, RP2300FC, RP2301FC

Declaramos, sob a)nossa unica responsabilitadede quethisproduoestayemconformidadecomassegunitenormasdedocumentosnormalizados;

EN60745, EN55014, EN61000 em conformidade com as

Directivas do Conselho, 2004/108/EC, 98/37/EC.

CE2008

Tomoyasu Kato

Administrator

Fabricante responsavel:

Makita Corporation

3-11-8, Sumiyoshi-cho, Anjo, Aichi, JAPAO

Representante autorizzato na Europa:

Makita International Europe Ltd.
