RP1801F - Défonceuse MAKITA - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Défonceuse électrique
Caractéristiques techniques principales	Défonceuse à plongée avec réglage de la profondeur
Alimentation électrique	230 V
Dimensions approximatives	Longueur : 350 mm, Largeur : 200 mm, Hauteur : 200 mm
Poids	3,6 kg
Compatibilités	Compatible avec les fraises de 6 mm et 8 mm
Tension	230 V
Puissance	1050 W
Fonctions principales	Défonçage, fraisage, rainurage
Entretien et nettoyage	Nettoyer régulièrement les filtres et les ouvertures d'aération
Pièces détachées et réparabilité	Disponibilité des pièces détachées via le service après-vente Makita
Sécurité	Équipée d'un interrupteur de sécurité et d'un protège-lame
Informations générales	Garantie de 3 ans, poids léger pour une manipulation facile

FOIRE AUX QUESTIONS - RP1801F MAKITA

Comment régler la profondeur de coupe sur la Makita RP1801F ?

Pour régler la profondeur de coupe, déverrouillez le levier de profondeur, ajustez la base à la profondeur souhaitée à l'aide de la molette de réglage, puis verrouillez de nouveau le levier.

Que faire si la machine ne démarre pas ?

Vérifiez que la prise est bien alimentée, que le cordon d'alimentation n'est pas endommagé, et que l'interrupteur de sécurité est correctement engagé.

Quel type de fraise puis-je utiliser avec la Makita RP1801F ?

La Makita RP1801F est compatible avec des fraises de 6,35 mm et 12 mm de diamètre de tige. Assurez-vous que la fraise est adaptée à votre application.

Comment nettoyer la Makita RP1801F après utilisation ?

Débranchez la machine et utilisez un chiffon doux pour enlever la poussière et les débris. Évitez d'utiliser des produits chimiques agressifs qui pourraient endommager la surface.

La machine surchauffe-t-elle pendant l'utilisation ? Que faire ?

Si la machine surchauffe, arrêtez l'utilisation immédiatement et laissez-la refroidir. Assurez-vous également que les évents de ventilation ne sont pas obstrués et que vous n'utilisez pas une vitesse trop élevée pour le matériau.

Comment changer la fraise sur la Makita RP1801F ?

Débranchez la machine, utilisez la clé de service fournie pour desserrer la vis de fixation de la fraise, retirez la fraise usagée et installez la nouvelle fraise en serrant la vis de fixation.

Où trouver des pièces de rechange pour la Makita RP1801F ?

Vous pouvez trouver des pièces de rechange auprès de revendeurs Makita agréés ou sur le site officiel de Makita. Assurez-vous d'avoir le numéro de modèle pour commander les bonnes pièces.

Quels accessoires sont recommandés pour la Makita RP1801F ?

Il est recommandé d'utiliser des guides de fraisage, des fraises de différentes formes et tailles, ainsi que des dispositifs de protection pour une utilisation en toute sécurité.

MODE D'EMPLOI RP1801F MAKITA

GB	Router	Instruction manual
F	Défoncuse	Manuel d'instructions
D	Oberprüse	Betriebsanleitung
I	Fresatrice verticale	Istruzioni per l'uso
NL	Bovenfrees	Gebruiksaanwijzing
E	Fresadora	Manual de instrucciones
P	Fresadora	Manual de instruções
DK	Overfræser	Brugsanvisning
GR	Poúτερ	Οδηγίες χρήσης

RP1800

RP1800F

RP1801

RP1801F

RP2300FC

RP2301FC

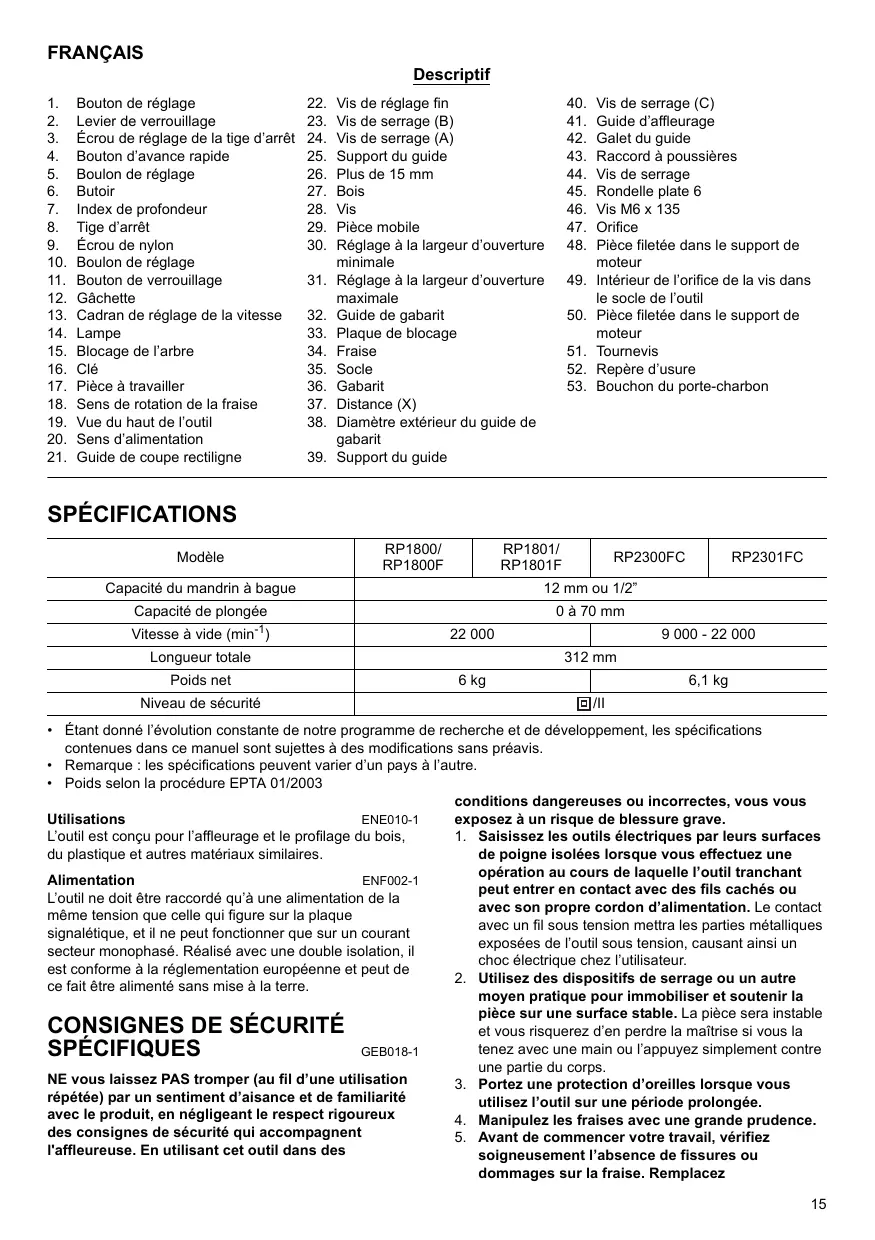

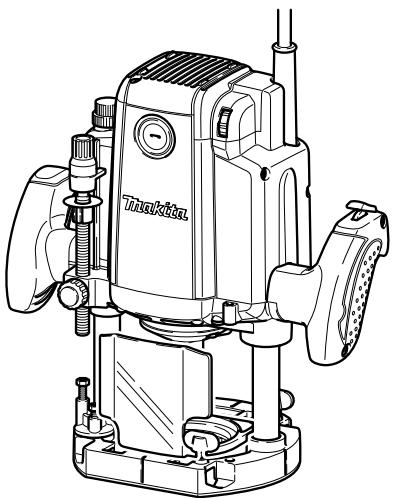

1. Bouton de réglage
2. Lever de verrouillage
3. Écrou de réglage de la tige d'arrêt
4. Bouton d'avance rapide
5. Boulon de réglage
6. Butoir
7. Index de profondeur
8. Tige d'arrêt
9. Écrou de nylon
10. Boulon de réglage
11. Bouton de verrouillage
12. Gachette
13. Cadran de réglage de la vitesse
14. Lampe
15. Blocage de l'arbre
16. Clé
17. Pièce à travailler
18. Sens de rotation de la fraise
19. Vue du haut de l'outil
20. Sens d'alimentation
21. Guide de coupe rectiligne
22. Vis de réglage fin
23. Vis de serrage (B)
24. Vis de serrage (A)
25. Support du guide
26. Plus de 15 mm
27. Bois
28. Vis
29. Piece mobile
30. Réglage à la largeur d'ouverture minimale
31. Réglage à la largeur d'ouverture maximale
32. Guide de gabarit
33. Plaque de blocage
34. Fraise
35. Socle
36. Gabarit
37. Distance (X)
38. Diamètre extérieur du guide de gabarit
39. Support du guide
40. Vis de serrage (C)
41. Guide d'affleurage
42. Galet du guide
43. Raccord à poussières
44. Vis de serrage
45. Rondelle plate 6
46. Vis M6 x 135
47. Orifice
48. Pièce filée dans le support de moteur
49. Intérieur de l'orifice de la vis dans le socle de l'outil
50. Pièce filée dans le support de moteur
51. Tournevis
52. Repère d'usage
53. Bouchon du porte-charbon

Modèle	RP1800/ RP1800F	RP1801/ RP1801F	RP2300FC	RP2301FC
Capacité du mandrin à bague	12 mm ou 1/2"
Capacité de plongée	0 à 70 mm
Vitesse à vide (min-1)	22 000		9 000 - 22 000
Longueur totale	312 mm
Poids net	6 kg		6,1 kg
Niveau de sécurité	回/II

• Étant donné l'évolution constante de notre programme de recherche et de développement, les spécifications contenues dans ce manuel sont sujettes à des modifications sans préavis.
• Remarque : les spécifications peuvent varier d'un pays à l'autre.
• Poids selon la procédure EPTA 01/2003

Utilisations

ENE010-1

L'outil est conçu pour l'affleurage et le profilage du bois, du plastique et autres matériaux similaires.

Alimentation

ENF002-1

L'outil ne doit être raccordé qu'à une alimentation de la même tension que celle qui figure sur la plaque signalétique, et il ne peut fonctionner que sur un courant secteur monophasé. Résistillé avec une double isolation, il est conforme à la réglementation française et peut de ce fait être alimenté sans mise à la terre.

Consignes de sécuritéspécifiques

GEB018-1

NE vous laissiez PAS tromper (au fil d'une utilisation répétée) par un sentiment d'aisance et de familiarité avec le produit, en négligeant le respect rigoureux des consignes de sécurité qui accompagnent l'affleureuse. En utilisant cet outil dans des

Conditions dangereuses ou incorrectes, vous vous exposez à un risque de blessure grave.

1. Saisissez les outils électriques par leurs surfaces de poigne isolées lorsque vous effectuez une opération au cours de laquelle l'outil tranchant peut entrer en contact avec des fils cachés ou avec son propre cordon d'alimentation. Le contact avec un fil sous tension mettra les parties métalliques exposées de l'outil sous tension, causant ainsi un choc électrique chez l'utilisateur.
2. Utilisez des dispositifs de serrage ou un autre moyen pratique pour immobiliser et soutenir la pièce sur une surface stable. La pièce sera instable et vous risquerez d'en perdre la maîtrise si vous la tenez avec une main ou l'appuyez simplement contre une partie du corps.
3. Portez une protection d'oreilles lorsque vous utilisez l'outil sur une période prolongée.
4. Manipulez les fraises avec une grande prudence.
5. Avant de commencer votre travail, vérifiez soigneusement l'absence de fissures ou dommages sur la fraise. Remplacez

immédiatement toute fraise fissurée ou endommagée.

1. Prenez garde aux clous pendant la coupe. Avant de travailler cette pièce, inspectez-la et retirez-en tous les clous.
2. Tenez l'outil fermement à deux mains.
3. Gardez les mains éloignées des pièces en rotation.
4. Assurez-vous que la fraise n'entre pas en contact avec la pièce avant de mettre l'outil en marche.
5. Avant d'utiliser l'outil sur la pièce elle-même, laissez-le tourner un instant. Vérifiez l'absence de toute vibration ou sautilllement, cela pouvant indiquer que la fraise est mal posée.
6. Tenez compte du sens de rotation de la fraise et du sens de déplacement de l'outil.
7. N'abandonnez pas l'outil alors qu'il tourne. Ne faites fonctionner l'outil qu'une fois que vous l'avez bien en main.
8. Avant de retirer l'outil de la pièce, coupe toujours le contact et attends l'arrêt complet de la pièce.
9. Ne touchez pas la pièce immédiatement après l'opération ; elle risque d'être extrêmement chaude et de vous brûler la peau.
10. Prenez garde de ne pas tacher le socle de l'outil avec du diluant, de l'essence, de l'huile ou toute substance similaire. Elles peuvent causer des fissures sur le socle de l'outil.
11. Demeurez conscient de la nécessité d'utiliser des outils tranchants dont la queue a le diamètre approprié et qui sont conçus pour la vitesse de l'outil.
12. Certains matériaux contiennent des produits chimiques qui peuvent être toxiques. Prenez les précautions nécessaires pour ne pas inhaler les poussières qu'ils dégagent et pour éviter tout contact avec la peau. Conformez-vous aux consignes de sécurité du fabricant du matériel.
13. Utilisez toujours un masque anti-poussières ou un masque filtrant approprié au matériel à travailler et à l'outil utilisé.

Avertissement :

UNE MAUVAISE UTILISATION ou le fait de ne pas suivre les règles de sécurité exposées dans ce manuel d'instructions peut entraîner de graves blessures corporelles.

Attention :

Assurez-vous toujours que l'outil est éteint et débranché avant de le régler ou de vérifier son fonctionnement.

Réglage de la profondeur de coupe (fig. 1)

Placez l'outil sur une surface plane. Relâchez le levier de verrouillage et abaissez le bâti jusqu'à ce que la fraise

entre en contact avec la surface plane. Serrez alors le levier de verrouillage pour verrouiller le bâti de l'outil.

Tournez l'écrou de réglage de la tige d'arrêt dans le sens inverse des aiguilles d'une montre. Abaissez la tige d'arrêt jusqu'à ce qu'elle entre en contact avec le boulon de réglage. Alignez l'index de profondeur sur la graduation « 0 ». La profondeur de coupe est indiquée sur l'échelle par l'index de profondeur.

Tout en appuyant sur le bouton d'avance rapide, relevez la tige d'arrêt jusqu'à obtention de la profondeur de coupe souhaitée. Il est possible d'effectuer de petits réglages de profondeur en tournant le bouton de réglage (1 mm par tour).

En tournant l'écrou de réglage de la tige d'arrêt dans le sens inverse des aiguilles d'une montre, vous pouvez fixer fermement la tige d'arrêt.

Désormais, pour obtenir votre profondeur de coupe prédéterminée, il vous suffit de relâcher le levier de verrouillage puis d'abaisser le bâti de l'outil jusqu'à ce que la tige d'arrêt entre en contact avec le boulon hexagonal de réglage de la tige d'arrêt.

Écrou de nylon (fig. 2)

La limite supérieure du bati de l'outil peut être réglée en tournant l'écrou de nylon.

Attention :

• N'abaissez pas trop l'écrou de nylon. La fraise fera dangereusement saillie.

Butoir (fig. 3)

Le butoir présente trois boulons hexagonaux de réglage qui peuvent monter ou descendre de 0,8 mm par tour. Vous pouvez facilement obtenir trois différentes profondeurs de coupe sans modifier le réglage de la tige d'arrêt.

Ajustez le boulon inférieur à la plus grande profondeur de coupe désirée, en suivant la méthode de Réglage de la profondeur de coupe.

Réglez ensuite les deux autres boulons pour obtenir des profondeurs de coupe inférieures. Les différences de hauteur de ces boulons hexagonaux sont égales aux différences de profondeur de coupe.

Pour régler les boulons hexagonaux, tournez-les avec un tournevis ou une clé. Le butoir est également utile pour réaliser trois passes avec une profondeur progressivement supérieure de la baisse, lorsque vous pratiquez des rainures profondes.

Attention :

• Comme une coupe excessive peut causer une surcharge du moteur ou rendre la maîtrise de l'outil difficile, la profondeur de coupe ne doit pas dépasser 15mm par passée lorsque vous pratiquez des rainures en utilisant une fraise d'un diamètre de 8mm. Lorsque vous pratiquez des rainures avec une fraise de 20mm de diamètre, la profondeur de coupe ne doit pas être de plus de 5 mm par passe.
• Pour pratiquer des rainures plus profondes, faites deux ou trois passes avec des profondeurs progressivement supérieures.

Attention :

• Avant de brancher l'outil, vérifie toujours que la gachette fonctionne correctement et revient en position d'arrêt (« OFF ») lorsqu'elle est relachée. Assurez-vous que le blocage de l'arbre est libre avant de mettre le contact.

Pour éviter tout déclenchement accidentel de la gachette, l'outil est muni d'un bouton de sécurité.

Pour démarrer l'outil, enfoncez le bouton de sécurité puis appuyez sur la gachette. Pour l’arrêter, relâchez la gachette.

Pour un fonctionnement continu, appuyez sur la gachette puis enforcez le bouton de verrouillage. Pour arrêter l'outil, appuyez sur la gachette de sorte que le bouton de sécurité revienne automatiquement. Puis relâchez la gachette.

Une fois cela fait, la fonction de sécurité fonctionne et vous empêche d'appuyer sur la gachette.

Attention :

Tenez fermement l'util lorsque vous l’eteignez, pour ne pas vous laisser surprendre par sa réaction.

Contrôle de vitesse constante

• Possibilité d'obtenir une très bonne finition, parce que la vitesse de rotation reste constante même sous des conditions de charge.
• En plus, quand la charge sur l'outil excède les niveaux admissibles, la puissance au moteur est réduite pour protéger le moteur de la surchauffe. Lorsque la charge retombe aux niveaux admissibles, l'outil fonctionne normalement.

Fonction de démarrage graduel

Le chic du démarrage est supprimé grâce au démarrage graduel.

Uniquement pour les modèles RP2300FC, RP2301FC (fig. 5)

Vous pouvez modifier la vitesse de l'util en tournant le cadran de réglage de la vitesse selon un chiffre indiqué compris entre 1 et 6.

Si vous tournez le cadran en direction du 6, la vitesse sera plus élevée. Si vous tournez le cadran en direction du 1, la vitesse sera plus faible.

Cela vous permet de sélectionner une vitesse idéale pour traiter le matériel de façon optimale, c'est-à-dire que la vitesse peut être ajustée correctement pour correspondre au matériel et au diamètre de la fraise.

Reportez-vous au tableau pour connaître la vitesse de l'outil approximative associée aux numéros figurant sur le cadran.

Numero	\( \mathbf{{mi}{n}^{-1}} \)
1	9 000
2	11 000
3	14 000
4	17 000
5	20 000
6	22 000

Attention :

• Si l'outil est utilisé en continu à des vitesses lentes pendant longtemps, le moteur sera surchargé, ce qui entraînera un dysfonctionnement de l'outil.
• Vous ne pouvez tourner le cadran de réglage de la vitesse que jusqu'àaux positions 6 et 1. Ne le forcez pas au-delà des positions 6 ou 1, au risque de provoquer un dysfonctionnement du réglage de la vitesse.

Attention :

• Ne regardez pas directement la lumière ou la source lumineuse.

Appuyez sur la gachette pour allumer la lampe. La lampe demeure allumée tant que la pression sur la gachette est maintenue.

La lampe s'éteint 10 à 15 secondes après la libération de la gachette.

Remarque:

Utilisez un chiffon sec pour nettoyer les lentilles de la lampe. Faites attention à ne pas les rayer, ou l'éclairage peut en pâtir.

Attention :

• Avant d'effectuer toute intervention sur l'outil, assurez-vous toujours qu'il est éteint et débranché.

Attention :

Fixez fermement la fraise. Utilisez exclusivement la clé fournie avec l'outil. Une fraise lâche ou trop serrée peut être dangereuse. Utilisez toujours un mandrin adapté au diamètre de la queue de la fraise. - Ne serrez pas l'écrou de mandrin sans y avoir inséré une fraise et n’installez pas de fraise à petite queue sans utiliser de manchon de mandrin ; vous risqueriez de briser le mandrin. - N’utilisez que des fraises dont la vitesse maximale, indiquée sur la fraise, ne dépasse pas la vitesse maximale de la défonceuse.

Insérez complètement la fraise dans le mandrin. Appuyez sur le blocage de l'arbre pour garder l'arbre stable et utilisez la clé pour bien serrer l'écrou de mandrin. Lorsque vous utilisez des fraises dont le diamètre de queue est inférieur, commencez par insérer le bon manchon dans le mandrin, avant d'installer la fraise comme décrit ci-dessus.

Pour retirer la fraise, suivez la procédure d'installation en sens inverse.

Attention :

• Avant le fonctionnement, assurez-vous que le batti de l'outil se relève toujours à la limite supérieure et que la fraise ne fait pas saillie du socle de l'outil lorsque le levier de verrouillage est desserré.
• Avant le fonctionnement, assurez-vous que le déflecteur à copeaux est bien installé. (Fig. 8)

Utilisez toujours les deux poignées pour tenir fermement l'outil lorsqu'il fonctionne.

Placez le socle de l'outil sur la pièce de sorte que la fraise n’entre pas en contact avec quoi que ce soit. Mettez ensuite l’outil sous tension et attendez que la fraise ait atteint sa pleine vitesse. Abaissez le bâti de l’outil et avancez l’outil vers la surface de la pièce, en gardant le socle de l’outil parfaitement appuyé et en avançant régulièrement jusqu’à ce que la coupe soit finie.

Lorsque vous coupez les arêtes, la surface de la pièce doit se trouver à gauche de la fraise dans le sens de déplacement de la fraise. (Fig. 9)

Remarque :

• Si vous avancez l'outil trop vite, la qualité de la coupe peut en pâtir, ou la fraise ou le moteur peuvent être endommagés. Si vous avancez l'outil trop lentement, la coupe peut brûler ou porter des marques. La bonne vitesse d'avance dépendra de la taille de la fraise, du type de pièce et de la profondeur de coupe. Avant de commencer à couper la pièce, il est conseillé d'effectuer un essai sur un petit morceau de bois. Cela vous permettra de voir le résultat final de la coupe, et de vérifier les dimensions. Lorsque vous utilisez le guide de coupe rectiligne ou le guide d'affleurage, assurez-vous de l'installer à droite dans le sens de déplacement de la fraise. Cela vous aidera à le garder parfaitement appuyé au côté de la pièce. (Fig. 10)

Guide de coupe rectiligne (fig. 11)

Le guide de coupe est très efficace lorsqu'il est utilisé pour les coupes droites lors du chanfreinage ou du rainurage. Installez-le sur le support du guide à l'aide de la vis de serrage (B). Insérez le support du guide dans les orifices du bati de l'outil et serrez la vis de serrage (A).

Pour régler la distance entre la fraise et le guide de coupe rectiligne, desserrez la vis de serrage (B) et tournez la vis de réglage fin (1,5 mm par tour). Une fois la distance souhaitée atteinte, serrez la vis de serrage (B) pour immobiliser le guide de coupe rectiligne. (Fig. 12)

Pour obtenir un guide de coupe rectiligne plus large, aux dimensions souhaitées, vous devez utiliser les orifices du guide pour boulonner des pièces de bois supplémentaires. (Fig. 13)

Lorsque vous utilisez une fraise de gros diamètre, fixez des morceaux de bois au guide de coupe rectiligne. Ces morceaux de bois doivent être épais d’au moins 15 mm pour empêcher la fraise de taper contre le guide de coupe rectiligne.

Lorsque vous coupez, déplacez l'outil en gardant le guide de coupe rectiligne parfaitement appuyé contre le côté de la pièce.

Si la distance entre le côté de la pièce et la position de coupe est trop large pour le guide de coupe rectiligne, ou si le côté de la pièce n'est pas droit, le guide de coupe rectiligne ne peut pas être utilisé. Dans ce cas, serrez une planche droite contre la pièce et utilisez-la comme guide contre la base de l'affeureuse. Déplacez l'outil dans le sens de la flèche. (Fig. 14)

Lorsque la défonceuse est montée

Insérez les deux tiges (Tige 10) dans les rainures de montage extérieures du support du guide, et fixez-les en serrant les deux vis de serrage (M15 x 14 mm). Assurez-vous que l'écrou à oreilles (M6 x 50 mm) est bien serré, faites glisser l'unité de montage du socle de la défonceuse sur les deux tiges (Tige 10), puis serrez les vis de serrage du socle.

Fonction de réglage fin du placement de la lame par rapport au guide de coupe rectiligne (fig. 16)

1. Desserrer l'écrou à oreilles (M6 x 50 mm).
2. L'écrou à oreilles (M10 x 52 mm) peut être pivoté pour ajuster la position (un tour ajuste la position de 1 mm).
3. Une fois l'ajustement de la position effectué, serrez complètement l'écrou à oreilles (M6 x 50 mm).

La bague graduée peut être pivotée séparément, de sorte que la graduation puisse être alignée sur zéro (0).

Modification de la largeur du coulissau

Desserrez les vis répertoriées par des cercles pour modifier la largeur du coulisseau vers la gauche et vers la droite. Une fois la largeur modifiée, serrez les vis complètement. La plage de modification de la largeur du coulisseau (d) est de 280 à 350 mm. (Fig. 17 - 19)

Guide de gabarit (accessoire) (fig. 20)

Le guide de gabarit fournit un manchon dans lequel passe la fraise, ce qui permet l'utilisation de l'outil avec des patrons.

Pour l'installer, tirez le levier de verrouillage et insérez le guide de gabarit. (Fig. 21)

Fixez le gabarit à la pièce. Placez l'outil sur le gabarit et déplacez l'outil en faisant glisser le guide de gabarit le long du gabarit. (Fig. 22)

Remarque :

• La pièce sera coupée à une taille légèrement différente du gabarit. Laissez la distance (X) entre la fraise et l'extérieur du guide de gabarit. La distance (X) peut être calculée à l'aide de l'équation suivante :

Distance (X) = (diamètre extérieur du gabarit - diamètre de la fraise) / 2

Guide d'affleurage (accessoire en option) (fig. 23)

L'affleurage, les coupes courbes pour placages des meubles et autres activités similaires peuvent facilement être exécutés avec le guide d'affleurage. Le galet du guide roule sur la courbe et assure une coupe fine.

Installez-le sur le support du guide à l'aide de la vis de serrage (B). Insérez le support du guide dans les orifices du bâti de l'outil et serrez la vis de serrage (A).

Pour régler la distance entre la fraise et le guide

d'affleurage, desserrez la vis de serrage (B) et tournez la vis de réglage fin (1,5 mm par tour). Pour remonter ou descendre le galet du guide, desserrez la vis de serrage (C).

Une fois le réglage effectué, serrez complètement les vis de serrage. (Fig. 24)

Lorsque vous coupez, déplacez l'outil en vous assurant que le galet du guide roule contre le côté de la pièce.

(Fig. 25)

Ensemble du raccord à poussières (accessoire) (fig. 26)

Utilisez le raccord à poussières pour retirer la poussière. Installez le raccord à poussières sur le socle de l'outil, à l'aide de la vis à oreille, de sorte que la protubérance du raccord à poussières s'insère dans l'encoche du socle de l'outil.

Ensuite, raccordez un aspirateur au raccord à poussières. (Fig. 27)

Utilisation de la vis M6 x 135 pour régler la profondeur de coupe

Lorsque l'outil est utilisé avec une table de défonceuse disponible sur le marché, l'utilisation de cette vis donne à l'opérateur la possibilité d'effectuer un léger réglage de profondeur de coupe depuis le dessus de la table.

1. Installation de la vis et de la rondelle sur l'outil

Fixez la rondelle plate à la vis. - Insérez cette vis en la faisant passer par un orifice de vis dans le socle de l'outil, puis vissez la pièce filée au support du moteur de l'outil. (Fig. 29 à 31)

Lubrifiez alors l'intérieur de l'orifice de la vis dans le socle de l'outil, ainsi que la pièce filée dans le support du moteur. (Fig. 32 et 33)

2. Réglage de la profondeur de coupe

• Une petite profondeur de coupe peut être obtenue en faisant tourner cette vis à l'aide d'un tournevis, depuis le dessus de la table. (1 mm par tour complet)
• Si vous faites tourner la vis dans le sens des aiguilles d'une montre, la profondeur de coupe sera plus importante, et elle sera moins importante dans le sens inverse des aiguilles d'une montre. (Fig. 34)

Attention :

Assurez-vous toujours que l'outil est hors tension et débranché avant d'effectuer tout travail d'inspection ou d'entretien.

Remplacement des charbons (fig. 35)

Retirez et vérifiez les charbons régulièrement.

Remplacez-les lorsque ils atteignent le repère d'usure.

Gardez les charbons propres et libres de glisser dans les porte-charbons.

Les deux charbons doivent être replacés en même temps. Utilisez uniquement des charbons identiques.

Retirez les bouchons de porte-charbon à l'aide d'un tournevis.

Enlevez les charbons usés, insérez les neufs et remettez en place les bouchons de porte-charbon. (Fig. 36)

Après avoir remplacé les brosses, branchez l'outil et séparez les brosses en faisant tourner l'outil sans aucune charge pendant environ 10 minutes. Ensuite vérifiez l'outil en cours d'exécution et le fonctionnement du frein électrique lors de la relâche de la gachette. Si le frein électrique ne fonctionne pas bien, demandez à votre centre d'entretien local Makita de le réparer.

Pour assurer la SÉCURITÉ et la FIABILITÉ du produit, toute réparation ou travail d'entretien ou de réglage doivent être effectués dans un Centre de service après-Makita agréé, avec des pièces de rechange Makita.

Attention :

• Ces accessoires ou pièces complémentaires sont recommandés pour l'utilisation avec l'outil Makita spécifique dans ce manuel. L'utilisation de tout autre accessoire ou pièce complémentaire compte un risque de blessures. Utilisez uniquement l'accessoire ou la pièce complémentaire dans le but spécifique. Pour obtenir plus de détails sur ces accessoires, contactez un Centre de service après-vente local Makita.
• Fraises pour coupes rectilignes et rainures Fraise pour rebord Fraisés pour affleurage de stratifié Guide de coupe rectiligne Guide d'affleurage
• Support du guide Guides de gabarit Adaptateur de guide de gabarit
• Contre-écrou
• Mandrin 12 mm
• Manchon de mandrin 6 mm, 8 mm, 10 mm
• Manchon de mandrin 3/8, 1/4 Clé 24 Tête d'aspiration

Fraises de défonceuse

Fraise à rainurer (Fig. 37) mm

D	A	L 1	L 2
6	20	50	15
1/4
12	12	60	30
1/2
12	10	60	25
1/2
8	8	60	25
6	8	50	18
1/4
6	6	50	18
1/4"

Fraise à rainurer en « U » (Fig. 38)

Fraise à rainurer en « V » (Fig. 39)

D	A	L 1	L 2	R
6	6	50	18	3

Fraise à affleurer (Fig. 40)

D	A	L 1	L 2	θ
1/4"	20	50	15	90°

Fraise à affleurer combinaison double (Fig. 41)

D	A	L 1	L 2	L 3
12	12	60	20	35
8	8	60	20	35
6	6	60	18	28

Fraise à joint de planches (Fig. 42)

D	A	L 1	L 2	L 3	L 4
6	6	70	40	12	14

Fraise 1/4 de rond (Fig. 43)

D	A 1	A 2	L 1	L 2	L 3
12	38	27	61	4	20

Fraise à chanfreiner (Fig. 44)

D	A 1	A 2	L 1	L 2	L 3	R
6	25	9	48	13	5	8
6	20	8	45	10	4	4

Fraise à profiler concave (Fig. 45)

D	A	L 1	L 2	L 3	θ
6	23	46	11	6	30°
6	20	50	13	5	45°
6	20	49	14	2	60°

Fraise à affleurer avec roulement (Fig. 46)

D	A	L 1	L 2	R
6	20	43	8	4
6	25	48	13	8

Fraise à arrondir avec roulement (Fig. 47)

D	A	L 1	L 2
6	10	50	20
1/4"

Fraise à chanfreiner avec roulement (Fig. 48)

D	A 1	A 2	L 1	L 2	L 3	R
6	15	8	37	7	3,5	3
6	21	8	40	10	3,5	6
1/4"	21	8	40	10	3,5	6

Fraise à profiler avec roulement (Fig. 49)

D	A 1	A 2	L 1	L 2	θ
6	26	8	42	12	45°
1/4"
6	20	8	41	11	60°

Fraise à profiler pour cavité avec roulement (Fig. 50)

D	A 1	A 2	A 3	L 1	L 2	L 3	R
6	20	12	8	40	10	5,5	4
6	26	12	8	42	12	4,5	7

Fraise à profiler pour doucine avec roulement (Fig. 51)

D	A 1	A 2	A 3	A 4	L 1	L 2	L 3	R
6	20	18	12	8	40	10	5,5	3
6	26	22	12	8	42	12	5	5

Bruit

D	A 1	A 2	L 1	L 2	L 3	R1	R2
6	20	8	40	10	4,5	2,5	4,5
6	26	8	42	12	4,5	3	6

Pour les modèles RP1800, RP1800F, RP1801. Pour les pays européens uniquement.

ENG102-1

Les niveaux de bruit pondéré A typiques ont été mesurés selon la norme EN60745-2-17:

Niveau de pression sonore (L_DA):86 dB (A)

Niveau de puissance sonore (L_WA):97 dB (A)

Incertaince (K) : 3 dB (A)

Portez des protections auditives

Vibrations

NEG223-1

La valeur totale de vibration (somme du vecteur triaxial) déterminée selon EN60745-2-17 :

Mode de fonctionnement : coupe de rainures sur un panneau de fibres à densité moyenne

Émission de vibrations (a_h): 4m / s^2

Incertitude (K): 1,5 m/s²

Uniquement pour les modèles RP2300FC, RP2301FC pour les pays européens uniquement

ENG102-1

Les niveaux de bruit pondéré A typiques ont été mesurés selon la norme EN60745-2-17 :

Niveau de pression sonore (L_pA):87 dB (A)

Niveau de puissance sonore (L_WA):98 dB (A)

Incertaince (K) : 3 dB (A)

Vibrations

ENG223-1

La valeur totale de vibration (somme du vecteur triaxial)

déterminée selon EN60745-2-17 :

Mode de fonctionnement : coupe de rainures sur un

panneau de fibres à densité moyenne

Émission de vibrations (a_h): 4,5m / s^2

Incertitude (K): 1,5 m/s²

Déclaration de CONFORMITE CE

ENH101-9

Modèles;

RP1800, RP1800F, RP1801, RP2300FC, RP2301FC

Nous déclarons, sous notre entière responsabilité, que ce produit répond aux normes suivantes de documents normalisés :

EN60745, EN55014, EN61000 conformément aux

Directives du Conseil, 2004/108/CE, 98/37/CE.

CE2008

Tomoyasu Kato

Director

Représentant agréé en Europe :

Makita International Europe Ltd.
