MANUALE UTENTE 9500DW MAKITA

I Smerigliatrice angolare a batteria

Istruzioni per l’uso

9500D (It) (’100. 3. 22)

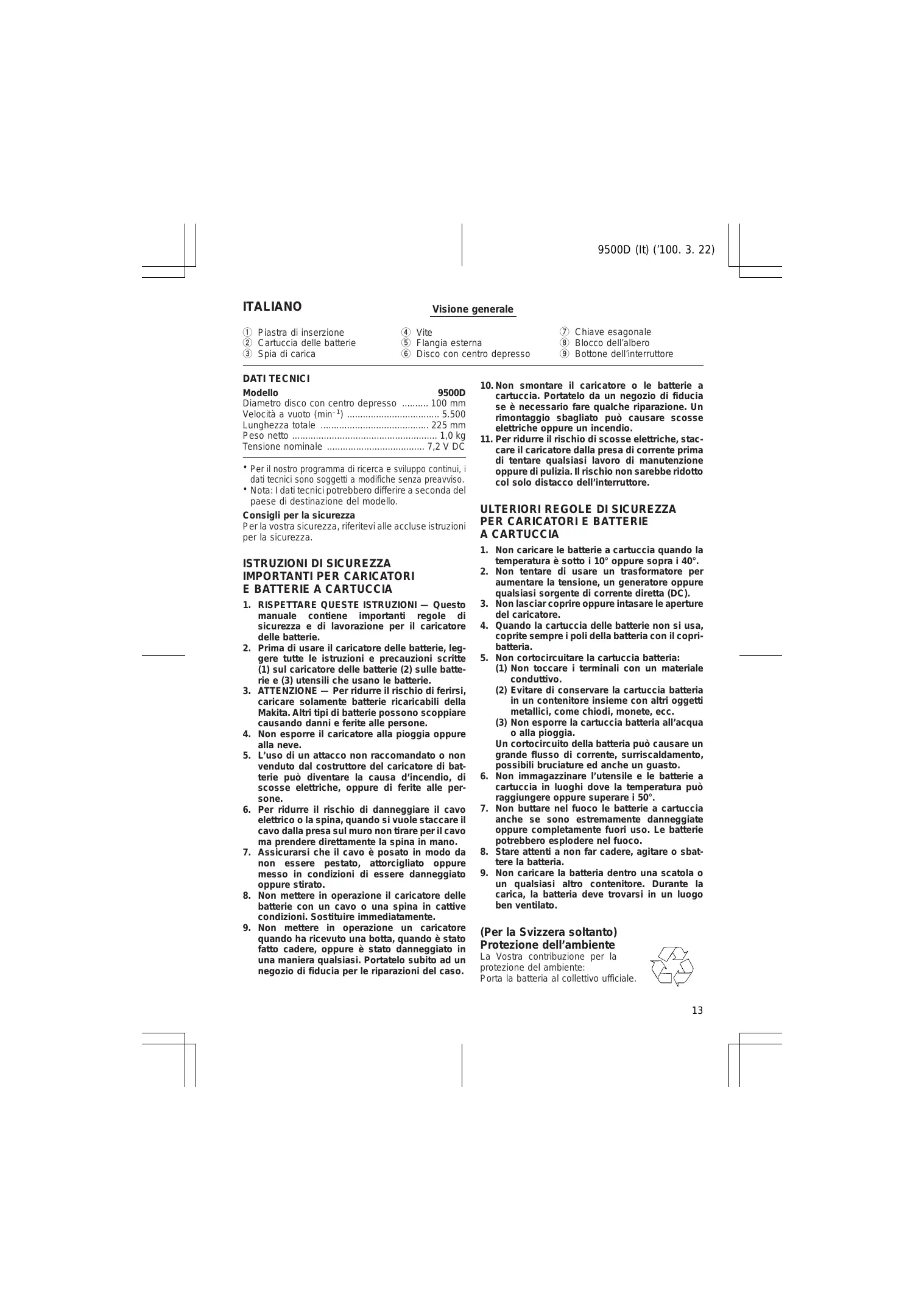

ITALIANO 1 Piastra di inserzione 2 Cartuccia delle batterie 3 Spia di carica

Visione generale 4 Vite 5 Flangia esterna 6 Disco con centro depresso

DATI TECNICI Modello 9500D Diametro disco con centro depresso 100 mm –1 Velocità a vuoto (min ) 5.500 Lunghezza totale 225 mm Peso netto 1,0 kg Tensione nominale 7,2 V DC • Per il nostro programma di ricerca e sviluppo continui, i dati tecnici sono soggetti a modifiche senza preavviso. • Nota: I dati tecnici potrebbero differire a seconda del paese di destinazione del modello. Consigli per la sicurezza Per la vostra sicurezza, riferitevi alle accluse istruzioni per la sicurezza.

ISTRUZIONI DI SICUREZZA IMPORTANTI PER CARICATORI E BATTERIE A CARTUCCIA 1. RISPETTARE QUESTE ISTRUZIONI — Questo manuale contiene importanti regole di sicurezza e di lavorazione per il caricatore delle batterie. 2. Prima di usare il caricatore delle batterie, leggere tutte le istruzioni e precauzioni scritte (1) sul caricatore delle batterie (2) sulle batterie e (3) utensili che usano le batterie. 3. ATTENZIONE — Per ridurre il rischio di ferirsi, caricare solamente batterie ricaricabili della Makita. Altri tipi di batterie possono scoppiare causando danni e ferite alle persone. 4. Non esporre il caricatore alla pioggia oppure alla neve. 5. L’uso di un attacco non raccomandato o non venduto dal costruttore del caricatore di batterie può diventare la causa d’incendio, di scosse elettriche, oppure di ferite alle persone. 6. Per ridurre il rischio di danneggiare il cavo elettrico o la spina, quando si vuole staccare il cavo dalla presa sul muro non tirare per il cavo ma prendere direttamente la spina in mano. 7. Assicurarsi che il cavo è posato in modo da non essere pestato, attorcigliato oppure messo in condizioni di essere danneggiato oppure stirato. 8. Non mettere in operazione il caricatore delle batterie con un cavo o una spina in cattive condizioni. Sostituire immediatamente. 9. Non mettere in operazione un caricatore quando ha ricevuto una botta, quando è stato fatto cadere, oppure è stato danneggiato in una maniera qualsiasi. Portatelo subito ad un negozio di fiducia per le riparazioni del caso.

7 Chiave esagonale 8 Blocco dell’albero 9 Bottone dell’interruttore

10. Non smontare il caricatore o le batterie a cartuccia. Portatelo da un negozio di fiducia se è necessario fare qualche riparazione. Un rimontaggio sbagliato può causare scosse elettriche oppure un incendio. 11. Per ridurre il rischio di scosse elettriche, staccare il caricatore dalla presa di corrente prima di tentare qualsiasi lavoro di manutenzione oppure di pulizia. Il rischio non sarebbe ridotto col solo distacco dell’interruttore.

ULTERIORI REGOLE DI SICUREZZA PER CARICATORI E BATTERIE A CARTUCCIA 1. Non caricare le batterie a cartuccia quando la temperatura è sotto i 10° oppure sopra i 40°. 2. Non tentare di usare un trasformatore per aumentare la tensione, un generatore oppure qualsiasi sorgente di corrente diretta (DC). 3. Non lasciar coprire oppure intasare le aperture del caricatore. 4. Quando la cartuccia delle batterie non si usa, coprite sempre i poli della batteria con il copribatteria. 5. Non cortocircuitare la cartuccia batteria: (1) Non toccare i terminali con un materiale conduttivo. (2) Evitare di conservare la cartuccia batteria in un contenitore insieme con altri oggetti metallici, come chiodi, monete, ecc. (3) Non esporre la cartuccia batteria all’acqua o alla pioggia. Un cortocircuito della batteria può causare un grande flusso di corrente, surriscaldamento, possibili bruciature ed anche un guasto. 6. Non immagazzinare l’utensile e le batterie a cartuccia in luoghi dove la temperatura può raggiungere oppure superare i 50°. 7. Non buttare nel fuoco le batterie a cartuccia anche se sono estremamente danneggiate oppure completamente fuori uso. Le batterie potrebbero esplodere nel fuoco. 8. Stare attenti a non far cadere, agitare o sbattere la batteria. 9. Non caricare la batteria dentro una scatola o un qualsiasi altro contenitore. Durante la carica, la batteria deve trovarsi in un luogo ben ventilato.

(Per la Svizzera soltanto) Protezione dell’ambiente La Vostra contribuzione per la protezione del ambiente: Porta la batteria al collettivo ufficiale.

9500D (It) (’100. 4. 10)

ULTERIORI REGOLE DI SICUREZZA PER L’UTENSILE ISTRUZIONI PER L’USO

1. Tener presente che questo utensile è sempre pronto a funzionare, in quanto non ha bisogno di essere collegato ad una presa di corrente. 2. Mantenere le protezioni al loro posto. 3. Usare soltanto dischi con una velocità massima di lavorazione che sia per lo meno alta quanto la ‘‘velocità al minuto a vuoto’’ indicata sulla targhetta dell’utensile. Usando dischi con centro depresso, accertarsi che siano esclusivamente in fibra di vetro rinforzata. 4. Prima dell’uso, accertarsi che il disco non sia crepato o danneggiato. Sostituirlo immediatamente se è crepato o danneggiato. 5. Usare soltanto le flange specificate per questo utensile. 6. Fare attenzione a non danneggiare il mandrino, la flangia (soprattutto la superficie di installazione) o il controdado. Se queste parti sono danneggiate, potrebbero causare la rottura del disco. 7. Tenere saldamente l’utensile. 8. Tenere le mani lontane dalle parti rotanti. 9. Prima di schiacciare il grilletto per accendere l’utensile, accertarsi che il disco non faccia contatto con il pezzo da lavorare. 10. Prima di usare l’utensile sul pezzo da lavorare, avviarlo per qualche istante. Controllare se ci sono vibrazioni o sfarfallamenti, che potrebbero indicare che il disco è stato installato male o è mal bilanciato. 11. Per eseguire la molatura, usare la superficie specificata del disco. 12. Fare attenzione alle scintille. Tenere l’utensile in modo che le scintille non vengano rivolte verso di sé, le persone vicine o materiali infiammabili. 13. Non lasciare acceso l’utensile quando non viene usato. Farlo funzionare soltanto tenendolo in mano. 14. Non toccare il pezzo immediatamente dopo la sua lavorazione, perché potrebbe essere estremamente caldo e causare bruciature.

• Spegnere sempre l’utensile prima della inserzione o della rimozione della cartuccia delle batterie. • Per rimuovere la cartuccia batteria, tirar fuori la piastrina di fissaggio sull’utensile ed estrarre la cartuccia prendendola per entrambi i lati. • Per inserire la cartuccia della batteria, inserirla nel loculo e riportare nella sua posizione di chiusura la piastra prima di iniziare la lavorazione. Assicurarsi della chiusura ermetica prima di iniziare la lavorazione. Il non assicurarsi di questo può causare la caduta in terra della cartuccia o il suo smarrimento. • Non mettere molta pressione quando si inseriscono le batterie a cartuccia. Quando le batterie non entrano bene vuol dire che non sono inserite bene.

CONSERVATE QUESTE ISTRUZIONI.

Inserzione e rimozione della cartuccia (Fig. 1)

Carica (Fig. 2) 1. Collegare la carica batteria alla presa di corrente. 2. Inserire la cartuccia batteria in modo che i suoi terminali più e meno siano allineati con i rispettivi segni sulla carica batteria. Inserire completamente la cartuccia batteria nel ricettacolo in modo che rimanga adagiata nel caricatore. 3. Quando la cartuccia batteria è inserita, il colore della spia di carica lampeggia in rosso e la carica comincia. 4. Al termine della carica, la spia di carica scompare. Il tempo di carica è il seguente: Batteria 7000, 7100, 7120, 9000, 9100, 9100A, 9120: circa 60 minuti 5. Se si lascia la cartuccia batteria nel caricatore dopo il completamento del ciclo di carica, il caricatore si dispone nella modalità di ‘‘carica centellinare (carica di manutenzione)’’. 6. Dopo la carica togliere la cartuccia batteria dal caricatore e staccare il caricatore dalla presa di corrente. Tipo di batteria 7000

Capacità (mAh) 1.300

ATTENZIONE: • La carica batteria serve a caricare la cartuccia batteria Makita. Mai usarlo per altri scopi o per caricare batterie di altre marche. • Quando si carica una nuova cartuccia batteria o una cartuccia batteria che non è stata usata per un lungo periodo di tempo, essa potrebbe non accettare una carica completa. Ciò è normale e non indica un problema. La cartuccia batteria può essere caricata del tutto dopo che è stata scaricata completamente e ricaricata un paio di volte. • Quando si carica una cartuccia batteria di un utensile appena usato o una cartuccia batteria che è stata lasciata in una posizione esposta alla luce diretta del sole o al calore per un lungo periodo di tempo, lasciarla raffreddare. Poi reinserirla e cercare di caricarla ancora una volta.

9500D (It) (’100. 3. 21)

• Quando si carica una cartuccia batteria nuova o una cartuccia batteria che non è stata usata per un lungo periodo di tempo, talvolta la spia di carica scompare subito. Se ciò si verifica, togliere la cartuccia batteria e reinserirla. Se la spia di carica scompare entro un minuto anche dopo aver ripetuto questa procedura un paio di volte, la cartuccia è fuori uso. Sostituirla con una nuova.

Carica centellinare (carica di manutenzione) Se si lasciano le cartucce batteria nel caricatore per evitare che si scarichino da sole dopo una carica completa, il caricatore si dispone nel modo di ‘‘carica centellinare (carica di manutenzione)’’ e mantiene le cartucce batteria completamente cariche.

Suggerimenti per prolungare al massimo la vita della cartuccia batteria 1. Caricare la cartuccia batteria prima che si scarichi completamente. Smettere sempre di usare l’utensile e caricare la cartuccia batteria quando si nota una diminuzione di potenza dell’utensile. 2. Non si deve mai caricare una cartuccia batteria completamente carica. La carica eccessiva riduce la vita di servizio della cartuccia batteria. 3. Caricare la cartuccia batteria ad una temperatura ambiente compresa tra i 10°C e i 40°C. Aspettare che una cartuccia batteria calda si raffreddi prima di caricarla.

Affilatura con il disco con centro depresso (Fig. 7) Tenere saldamente l’utensile. Accenderlo e applicare poi il disco sul pezzo da lavorare in modo che sia parallelo all’angolo della lama. Spostare costantemente il disco nella direzione mostrata nella Fig. 7, in modo che l’azione di molatura sia uniforme. AVVERTIMENTO: • Non si deve mai forzare l’utensile. Se lo si forza e si applica una pressione eccessiva, si potrebbe causare una pericolosa rottura del disco. • L’uso continuo di un disco usurato potrebbe causarne l’esplosione e gravi ferite. Non si deve usare il disco con centro depresso dopo che si è usurato fino a 75 mm di diametro. L’uso del disco oltre questo punto è pericoloso, per cui non va più utilizzato e deve essere reso inservibile con la sua distruzione intenzionale.

MANUTENZIONE ATTENZIONE: Prima di effettuare ogni tipo di lavoro sull’utensile, assicuratevi sempre che esso sia spento e che la batteria sia rimossa. Per mantenere la sicurezza e l’affidabilità del prodotto, le riparazioni, la manutenzione o le regolazioni dovrebbero essere eseguite da un centro di assistenza Makita autorizzato.

Installazione o rimozione del disco con centro depresso (Fig. 3 e 4) Importante: Accertarsi sempre che l’utensile sia spento e che la cartuccia batteria sia stata rimossa prima di installare o di rimuovere il disco. Montare il disco e la flangia esterna sul mandrino, e fissare temporaneamente con la vite. Per stringere la vite, premere saldamente il blocco dell’albero in modo che il mandrino non possa ruotare, e usare poi la chiave esagonale per stringere saldamente la vite in senso orario. Per rimuovere il disco, seguire il procedimento opposto di installazione.

Conservazione della chiave esagonale (Fig. 5) Quando non la si usa, la chiave esagonale può essere comodamente riposta.

Bottone dell’interruttore (Fig. 6) Per avviare l’utensile, schiacciare semplicemente il bottone dell’interruttore. Rilasciare il bottone dell’interruttore per fermarlo. Per il funzionamento continuo, premere a fondo il bottone dell’interruttore e poi togliere il dito. Per fermare l’utensile dalla posizione bloccata, premere di nuovo a fondo il bottone dell’interruttore per rilasciarlo. ATTENZIONE: Prima di inserire la cartuccia batteria nell’utensile, accertarsi che il bottone dell’interruttore funzioni correttamente.
