MANUALE UTENTE DH-22 FAGOR

MANUALE DI ISTRUZIONI

Tensione / Frequenza 220V-240V~ 50Hz Potenza 600 W Temperatura di lavoro 5ºC ~ 35ºC Capacità del serbatoio d’acqua 5 litri

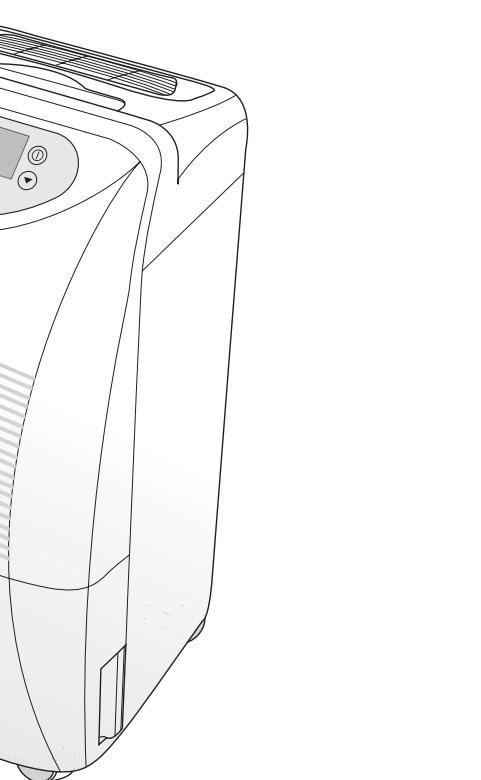

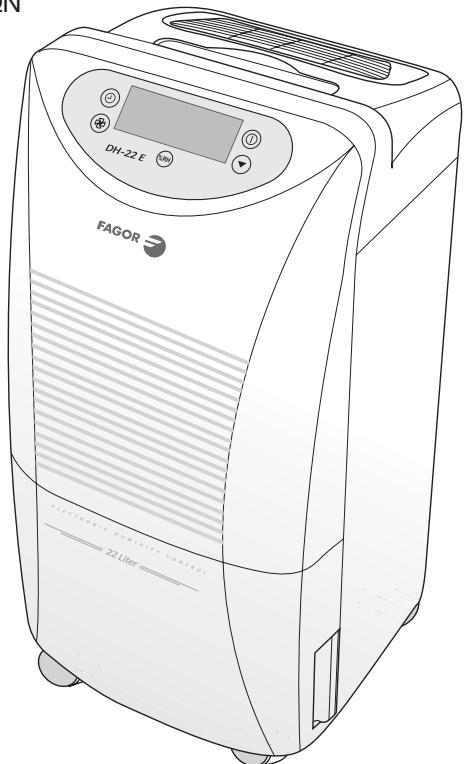

Manico per il trasporto Grata entrata dell’aria Galleggiante serbatoio Serbatoio d’acqua Filtro di entrata dell’aria (interno) 5.1. Supporto in Nylon 5.2. Filtro di Nylon 5.3. Filtro di carbone vegetale (compreso) Pannello dei comandi 6.1. Interruttore 6.2. Temporizzatore 6.3. Selettore velocità 6.4. Selettore % R.H. 6.5. Selettore funzione 6.6. Display Grata di uscita dell’aria Vano per il cavo Foro drenaggio continuo

Soppressione dei radiodisturbi: Questo apparecchio è conforme alle Direttive sulla soppressione dei radiodisturbi. Compatibilità elettromagnetica: Questo apparecchio è conforme alle direttive CEM (compatibilità elettromagnetica).

Prima di utilizzare l’apparecchio per la prima volta, leggere attentamente questo manuale d’istruzioni e conservarlo per successive consultazioni. Prima di usare l'apparecchio verificare che la tensione della rete domestica corrisponda con quanto riportato nella targhetta situata sull'apparecchio. L’apparecchio deve essere installato in conformità con la regolamentazione nazionale per installazioni elettriche.

Dopo aver tolto l'imballaggio, verificare che l'apparecchio sia in perfette condizioni, in caso di dubbi, rivolgersi al servizio di assistenza tecnica più vicino. Gli elementi dell'imballaggio (sacchetti di plastica, polistirolo, ecc.) non essere devono lasciati alla portata dei bambini perché rappresentano una potenziale fonte di pericolo. La sicurezza elettrica dell'apparecchio viene garantita soltanto nei casi in cui sia connesso ad un impianto di terra efficace. Si sconsiglia l'uso di adattatori, spine e/o prolunghe. Se detti elementi fossero indispensabili, usare solo adattatori semplici o multipli e prolunghe che adempiano le norme di sicurezza vigenti, avendo cura di non oltrepassare il limite di potenza riportato sull’adattatore e/o prolunga. Questo apparecchio deve essere utilizzato solo per uso domestico. Qualsiasi altro uso è considera inadeguato e pericoloso. In caso di avaria e/o disfunzione dell'apparecchio, spegnerlo e non cercare di sistemarlo. In caso di necessitare di una riparazione rivolgersi solo ad un Servizio di Assistenza Tecnica autorizzato dal fabbricante e richiedere l'uso di ricambi originali. In caso di non rispettare quanto precedentemente indicato si metterà in pericolo la sicurezza dell'apparecchio. L'utente non dare procedere alla sostituzione del cavo. Nei casi in cui fosse rovinato o bisogna sostituirlo, rivolgersi esclusivamente ad un servizio di assistenza tecnica autorizzato dal fabbricante. Non utilizzare l'apparecchio con il cavo o la spina rovinati. Il fabbricante non sarà responsabile dei danni che possono derivare dell'uso inappropriato o poco adeguato oppure di riparazioni effettuate da personale non qualificato. NOTA BENE: Non coprire mai l'apparecchio durante il funzionamento, perché ciò provocherebbe un pericoloso surriscaldamento dello stesso. interior 7/6/06 11:09 Página 26

• Attenzione: Questo apparecchio, non deve essere posto in funzionamento nelle vicinanze della vasca da bagno, docce o lavelli.
• Non installare l'apparecchio in prossimità di fonti di calore, o in spazi in cui l'aria può contenere gas, olio o zolfo, né in aree esposte a radiazioni.
• Non spruzzare l'apparecchio con acqua né con liquidi infiammabili.
• Non maneggiare l'apparecchio con le mani bagnate.
• Non accendere / spegnere l'apparecchio inserendo la presa / togliendo la presa.
• L'alterazione o la modifica delle caratteristiche funzionali dell'apparecchio, possono rappresentare un possibile pericolo.
• Disinserire l'apparecchio una volta terminato l’uso e prima di qualsiasi operazione di manutenzione o pulizia dello stesso.
• Per staccare la spina non tirare mai dal cavo.
• Non collocare sull'apparecchio oggetti pesanti o caldi.
• Non permettere che i bambini maneggino o giochino con l'apparecchio
• Non introdurre oggetti attraverso l'uscita d’aria dovuto al pericolo che può presupporre con il ventilatore in funzionamento ad alta velocità.
• Non coprire le grate di entrata e di uscita dell’aria.
• Non utilizzare l'apparecchio in stanze strette ed ermetiche

Quando viene spento l'apparecchio, attendere circa 5 minuti prima di accenderlo di nuovo. Non introdurre alcun oggetto nel serbatoio dell’acqua né versare alcun liquido.

4. PANNELLO DEI COMANDI (6) (FIG. 1)

6.1. Interruttore I/O: per accendere / spegnere il deumidificatore. 6.2. Temporizzatore: per selezionare un periodo determinato di funzionamento dell'apparecchio, premendo questo pulsante si potrà selezionare tra 1 e 9 ore di funzionamento. Il deumidificatore si fermerà alla termine del periodo di tempo selezionato. Non si possono selezionare periodi di tempo inferiori a 1 ora. 6.3. Selettore della velocità: il ventilatore dell'apparecchio ha due velocità di funzionamento, alta e bassa. Premendo questo pulsante si seleziona la velocità: "HIGH" (alta) o "LOW" (bassa). 6.4. Selettore %R.H.: con questo pulsante si seleziona la percentuale di umidità relativa che si desidera raggiungere nella stanza (sezione 6. 6). Ad ogni pressione di questo pulsante si passa da una selezione ad un’altra nella seguente sequenza: 65%

• Collocare l'apparecchio su una superficie piana e stabile
• Chiudere le porte e le finestre della stanza dove funzionerà l'apparecchio.
• I limiti di temperatura della stanza per il funzionamento dell'apparecchio sono tra 5ºc e 35ºC. L'apparecchio cesserà di deumidificare se la temperatura è al di fuori di questi limiti.
• Se la temperatura ambiente è inferiore a 5º C, l'umidità assoluta sarà molto bassa, per cui non sarà necessario utilizzare il deumidificatore. 70% 6.5. Selettore di funzione: il deumidificatore dispone di quattro funzioni, descritte nella sezione 5 (a, b, c e d). Ad ogni pressione di questo pulsante si passerà da una sezione ad un’altra nella seguente sequenza:

interior 7/6/06 11:09 Página 27 g) Visualizzazione dell'ora selezionata con il temporizzatore.

5. VISUALIZZAZIONE DELLE ICONE

NEL DISPLAY (FIG. 2) h) Visualizzazione della velocità del deumidificatore: FUNZIONI a) L'apparecchio deumidificherà quando l'umidità ambiente è maggiore del 54% di umidità relativa. Se l'umidità ambiente è inferiore l'apparecchio pulirà solo l'aria. (alta) (bassa)

i) Visualizzazione della percentuale di

umidità relativa (%R.H.) b) (deumidificazione continua).L'apparecchio deumidificherà continuamente indipendentemente che l'umidità ambiente sia alta o bassa.

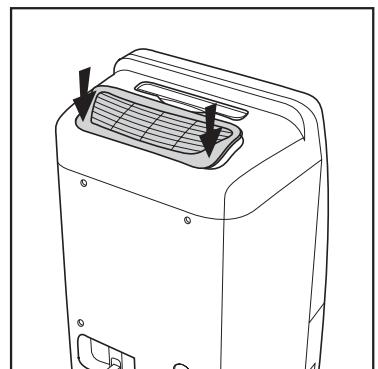

(1) Collegare l'apparecchio ad una presa di corrente. Orientare la grata di uscita dell’aria (7) premendo su di essa (FIG. 7) c) (aria pulita).- L'apparecchio pulirà solo l'aria, e non deumidificherà. (2) Premere il pulsante Il deumidificatore esce di fabbrica con i seguenti parametri selezionati: d) (programmazione della deumidificazione).- Questa funzione serve per selezionare l'umidità relativa desiderata. INDICATORI e) (serbatoio pieno).- Quando il serbatoio è pieno, questo indicatore diventerà intermittente e l'apparecchio emetterà tre beep. Il deumidificatore si fermerà. Se vuole cambiare la selezione agire nel seguente modo: (3) Selezionare la velocità del ventilatore con il pulsante 6.3.: (alta) f) (sbrinatura).- Se appare questa indicazione nel display, il deumidificatore è nella funzione di sbrinatura. In questa funzione non è necessario l'intervento dell'utente, poiché l'apparecchio passerà automaticamente a deumidificare trascorsi vari minuti. Il compressore si spegnerà, il ventilatore continuerà a funzionare, e l'indicatore rimarrà acceso. (bassa) (4) Può selezionare un periodo di tempo determinato, mediante il temporizzatore (6.6) (5) Premere il pulsante per selezionare la funzione desiderata: FUZZY, CONTINUING, AIR CLEAN o SETTING. (6) Se viene selezionata la funzione SETTING, di seguito selezionare l'umidità relativa desiderata con il pulsante

interior 7/6/06 11:09 Página 28 Ad esempio: quando si seleziona il 70%, ciò significa che l'aria sarà deumidificata sino a che l'umidificazione raggiunge il 70%. L'apparecchio non funzionerà più in modo automatico se l'umidità si trova al di sotto del 70% (il compressore si spegnerà, però il ventilatore continuerà a funzionare). L'apparecchio comincerà a funzionare di nuovo quando l'umidità supera il 70%. Lo stesso processo avverrà quando sia stato selezionato il 50%, 55%, 60%, 65% di umidità. all'orifizio di uscita dell’acqua di condensazione (FIG. 6). L'altra estremità condurlo ad uno scolo. d. Infine, collocare di nuovo il serbatoio dell’acqua in posizione (l'indicatore di "WATER FULL" si spegnerà).

8. MANUTENZIONE E PULIZIA

Prima di realizzare una qualsiasi operazione di manutenzione e di pulizia, disinserire l'apparecchio. Pulire la parte esterna dell'apparecchio con un panno morbido leggermente inumidito. Non spruzzare l'apparecchio con acqua né solventi o simili. Non utilizzare agenti abrasivi per la pulizia. (7) Per spegnere premere il pulsante l'umidità ambiente si manterrà nel display in modo intermittente. Attenzione: Se all’accensione dell’apparecchio si visualizza la funzione "Defrost" e non è possibile selezionare nessuna funzione, spegnere l'unità premendo il pulsante On/Off e disinserirla dalla presa di corrente. Di seguito riaccenderla di nuovo FILTRO D’ARIA (5) Il filtro d’aria si trova dietro la grata di entrata dell’aria e deve essere pulito ogni due settimane. Per far ciò seguire i seguenti passi:

7. EVACUAZIONE DELL'ACQUA DI

SERBATOIO DELL’ACQUA

Quando il serbatoio dell’acqua (4) è pieno o non è stato posizionato correttamente, il display mostrerà l'indicatore di "WATER FULL" ed il deumidificatore si spegnerà automatico.

Prima di rimuovere il filtro dalla sede, svuotare il serbatoio dell’acqua (FIG. 3).

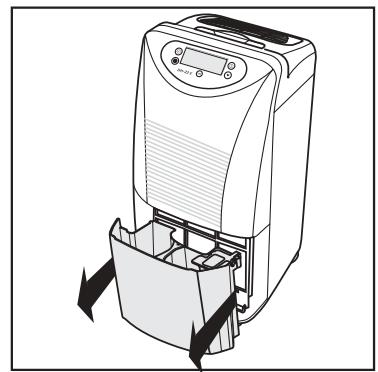

Per estrarre il filtro dalla sede farlo scorre verso il basso (FIG. 4). Può aspirare la sporcizia accumulata nel filtro con l'aspirapolvere. Se la sporcizia è molto elevata, può essere lavato con acqua tiepida. Risciacquare ed attendere che si asciughi completamente prima di rimetterlo nella propria sede. Per svuotare il serbatoio dell’acqua, estrarlo dall'apparecchio, cosi come riportato nella FIG.

3. Si può sollevare e trasportare il serbatoio

dell’acqua per il manico, posto nella parte posteriore del serbatoio. Collocare di nuovo con cura il serbatoio dell’acqua, verificando che l'indicatore "WATER FULL" si spenga.off. NOTA: non esporlo al sole per evitare deformazioni.

CONNESSIONE PER DRENAGGIO

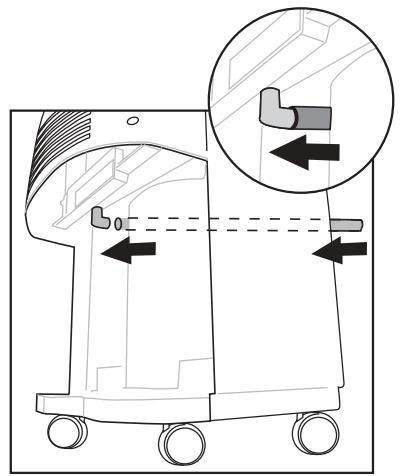

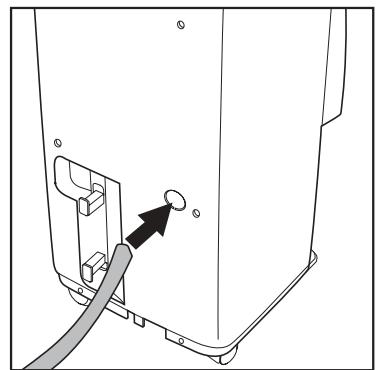

CONTINUO L'acqua che si condensa può essere condotta ad uno scolo, attraverso il tubo di drenaggio connesso all'uscita dell'acqua di condensazione. Per far ciò procede nel seguente modo: a. Estrarre il serbatoio dell’acqua (FIG. 3) b. Aprire il foro di drenaggio continuo (9) con un oggetto appuntito (FIG. 5). c. Inserire attraverso l'orifizio perforato, l'estremità del tubo di plastica e adattarlo Nel ricollocamento del filtro, verificare che le frecce siano rivolte verso di Lei. Poi inserirlo e farlo scorrere verso in alto fino ad incastrarlo nella posizione corretta. FILTRO DI CARBONE VEGETALE (5.3.) Il filtro di carbone (compreso) ha il montaggio opzionale. Nei casi in cui si desideri installarlo seguire la sequenza di montaggio della FIG. 4.

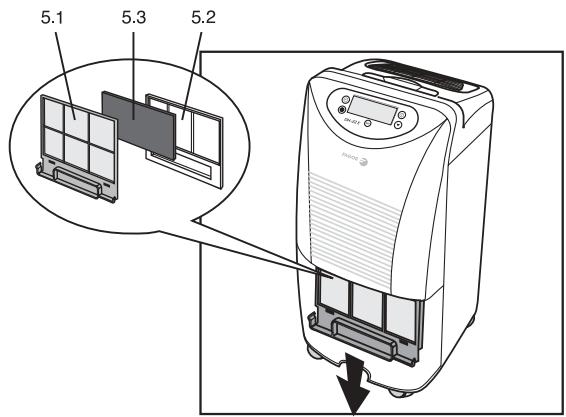

interior 7/6/06 11:09 Página 29 Questo filtro si colloca tra il filtro in Nylon (5.2) ed il supporto in Nylon (5.1)

Esiste alcun apparecchio che generi umidità?

• È troppo grande la stanza? Fa troppo rumore durante il funzionamento
• Il suolo è irregolare o troppo tenero?
• L'apparecchio è correttamente posizionato? L'apparecchio gocciola
• È otturata l'uscita del raccoglitore dell’acqua condensata, sopra il serbatoio dell’acqua? L'apparecchio si blocca con visualizzazione di "Defrost" appena acceso
• Spegnere l’apparecchio premendo il pulsante On/Off e disinserirlo. Di seguito riaccenderlo di nuovo. Avvertenze:

1) Prima di collocare il filtro, si deve estrarlo

dal suo sacchetto di plastica.

2) Il filtro di carbone vegetale deve essere

sostituito ogni 2 mesi.

3) Il filtro di carbone vegetale non è

lavabile, dovrà essere sostituito con uno nuovo.

9. GUIDA PER LA SOLUZIONE DEI

PROBLEMI Di seguito suggeriamo le possibili cause, che si dovranno verificare prima di rivolgersi al Servizio di Assistenza Tecnica. Se dopo aver seguito le indicazioni date non si consegue l’avviamento dell'apparecchio, la preghiamo di porsi in contatto con un Servizio di Assistenza Tecnica autorizzato. Non realizzare nessun’altro tipo di manipolazione nell'apparecchio, non cercare di cambiare o di riparare i componenti elettrici. In caso contrario dovrà farsi carico delle spese che si producano, incluso durante il periodo di vigore della garanzia.

APPARECCHIATURE ELETTRICHE ED

ELETTRONICHE Alla fine della sua vita utile il prodotto non deve esser smaltito insieme ai rifiuti urbani. Può essere consegnato presso gli appositi centri di raccolta differenziata predisposti dalle amministrazioni comunali, oppure presso i rivenditori che forniscono questo servizio. Smaltire separatamente un elettrodomestico consente di evitare possibili conseguenze negative per l’ambiente e per la salute derivanti da un suo smaltimento inadeguato e permette di recuperare i materiali di cui è composto al fine di ottenere un importante risparmio di energia e di risorse. Per sottolineare l’obbligo di collaborare con una raccolta selettiva, sul prodotto appare il contrassegno raffigurante l’avvertenza del mancato uso dei contenitori tradizionali per lo smaltimento. Per ulteriori informazioni, porsi in contatto con le Autorità locali o con il negozio nel quale è stato acquistato il prodotto. L'apparecchio non funziona

• È collegato in modo corretto?
• Si è bruciato un fusibile?
• C’è stato un blackout?
• Il serbatoio di acqua è posizionato bene?
• Il serbatoio è pieno?
• C’è il filtro di aria pulita?
• Le grate di entrata ed uscita dell’aria sono intasate? La capacità di deumidificazione è bassa
• È sporco il filtro d’aria?
• La temperatura della stanza è troppo bassa?
• È bloccato l'entrata o l’uscita dell’aria?
• È stato selezionato un grado di umidità superiore al grado di umidità dell'ambiente? Non raggiunge il grado di umidità prefissato dopo un lungo periodo di funzionamento
• Viene aperta la porta o la finestra con troppa frequenza?
