MANUALE UTENTE OS-400P JBL

• Leggere queste istruzioni, osservare tutte le avventenze e conservare per riferimento in futuro.
  Nonutilizzare l'apparecchio in vicinanza di acqua.
  Pulire solo con un panno asciutto.
• Non bloccare nessuna apertura di ventilazione. Per garantire una ventilazione sufficiente è necessario Maintainerea una distanza minima di 10 mm tutto all'intero appearechio.
  Non collocare fiamme vivo, quali candele accese, sull'apparecchio o vicino aesso.
• E necessario fare attenzioneagli aspetti ambientali dello smaltimento delle batterie.
• L'apparecchio deve essere usato unicamente in climi temperati.
  Non installare vicino a fonti di calore, quali radiatori, griglie di riscaldamento, stufe o altre apparecchiature (compresi amplificatori) che producono calore.
• Non compromettere la sicurezza fornita alla spina polarizzata o con messa a terra. Una spina polarizzata è dotata di due spinotti, uno più largo dell'altro. Una spina con messa a terra è dotata di due spinotti e un di terzo poli di messa a terra. Lo spinotto più large o il terzo polo sono presenti per motivi di sicurezza. Se la spina fornita non si inserisce nella presa, rivolgersi a un ellettristica per sostituire la presa obsoleta.
  Proteggere il cavo di alimentazione affinché non venga calpestato o piegato, particolaremente vicino a spine, prese, e nei punti in cui fuoriescono dall'apparecchio.
• Utilizzare unicamente periferiche/accessori specificati dal produttore.
• Scollegare l'apparecchio durante i temporali e quando non viene utilizzato per lunghi periodi.
• Per tutti gli interventi di assistenza,fare riferimento a personale qualificato. L'assistenza è necessaria quando l'appareccchio ha subito danni in un modo qualsiasi,ad es. al cavo di alimentazione o alla spina, se vi è stato versato del liquido o sono caduti oggetti all'interno, se l'appareccchio è stato esporto alla pioggia o all'umidità, se non funziona normalmente o se è caduto.
  Per essere complemente scollegata dall'ingresso di alimentazione, la spina dell'adattatore AC/DC deve essere scollegata alla rete.
  L'accesso alla presa di corrente delladattatore AC/DC non deve essere ostacolato, OVVERO deve essere facile accedervi durante l'uso previsto.
• L'etichetta dei dati è situata sulla parte inferiore dell'apparecchio.
• La batteria non deve essere esposta a eccessivo calore, quali luce solare, fiamme vivo o altro.
  Non esporre l'apparecchio e l'adattatore AC/DC a gocciolamenti o a spruzzi di liquidi e non situare su di essi nessun oggetto contente liquidi (ad es. vasi).
• PER EVITARE IL RUSCHIO DI SCOSSA ELETRICA, NON RIUMUVERE MAI LA COPERTURA (O LA PARTE POSTERIORE). L'INTERNO DELL'UNITA NON CONTIENE PARTI SU CUI L'UTENTE POSSA INTERVENIRE. PER GLI INTERVENTI RIVOLGERIS AL PERSONALE DI ASSISTENZA QUALIFICATO D HARMAN CONSUMER GROUP, INC.
  Non togliere mai le copure a grigia per eseguirinterventi sugli altoparlanti. L'impianto degli altoparlanti non contiene parti sulle quali l'utente possa intervenire.

NOTA IMPORTANTE PER TUTTI I PRODOTTI ELETTRONICI:

Ebuona norma spagnere il dispositivo prima di insertire o disinserire le spine dei cavi audio di auricolari o delle uscite di linea del dispositivo sorgente. Cosi facendo si prolongherà la vita utile dell'apparecchio, lo si proteggerà dall'elettricità statica e si eviterà la possibilità di danneggiarlo.

IL LAMPO con PUNA A FRECCA NEL TRIANGLO R APRESSA IN T SEGNEA CHE AVIENZA. THE PROTEIN: PERICOLOSA PRESENTE ALLI'INTERN DEL PRODUCTO.

ATTENZIONE

RISCHIO DI CHOC ELETRICO - NON APRIRE

ATTENZIONE: PER RUDIREL I.RISCHIO DI CHIC, NON RIMUVEVRE L. COPERICHIO. NON SONI PRESENTI PEZZI RIPARABIL DALLUTENTE. FALE DI RUDIREL AND AL SERVIZI DI ASSISTENZAL A CLIENTE PER OTTERNEUAN SERVIZIO QUALIFICATO.

IL PUNTO IN EXAMMATIVO IN UN TRIANGLORE APRESSIVE UN SENSAIE CHIE DE L'INDUSTRATION ZIONI IMPORTANT ALGEGATE PRODITO.

ATTENZIONE: PER EVITARE FUOCO O CHOC ELETTRICI, NON ESPORRE IL PRODUCTTO ALLA PIGGIA O ALL'UMIDITA.

ATTENZIONE: L'APPARECCHIO NON DEVE ESSERE ESPOSTO A GOCCIOLAMENTI O SPRUZZI, E NESSUN OGGETTO PIENO DI LIQUIDI, COME PER ESEMPIO UN BICHIERE, DEVE ESSERE SITUATO SULL'APPARECCHIO STESSO.

IMPORTANTE: DEVE SESSRE INSTALLATO L'ADATTATORE CORRETTO PRIMA DI INSERIRE LiPod/iPhone NEL PRODOTTO JBL ASSICURARSI CHE IL CONNETTORE DELL'iPod/iPhone SIA ALLINEATO IN MODO ADEGUATO CON IL CONNETTORE DEL PRODOTTO JBL QUANDO SI INSTALLA LiPod/iPhone. SE QESTO NON VIENE REALIZZATO E POSIBLE CAUSARE UN DANNO PERMANENTE AL CONNETTIRE DELL'iPod/iPhone, DANNEGGIANDO DI CONSEGUENZA LiPod/ iPhone STESSO.

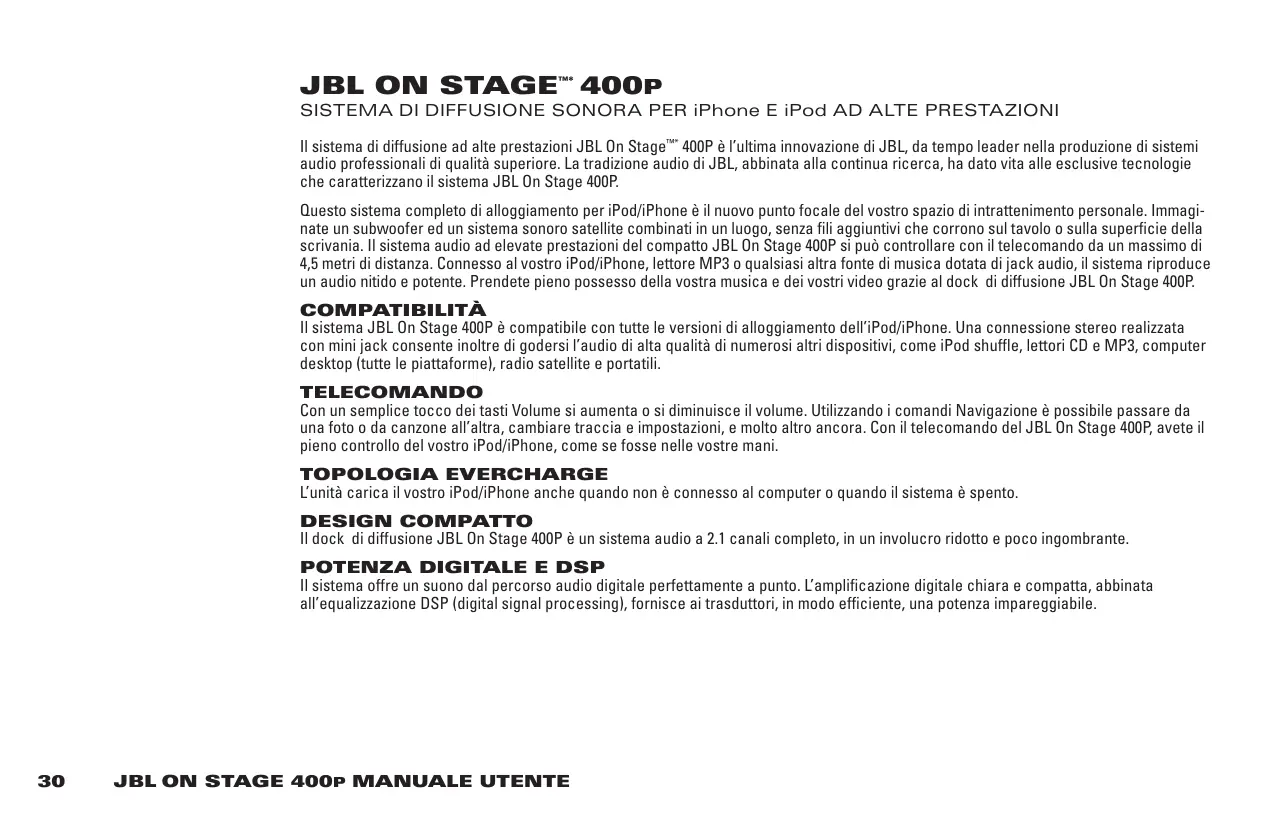

JBL ON STAGE™ 400P

SISTEMA DI DIFFUSIONE SONORA PER iPhone E iPod AD ALTE PRESTAZIONI

Ilsystemadi diffusione ad alte prestazioni JBL On StageTM 400P e l'ultima innovazione di JBL, da tempo leader nella produzione di sistemi audio professionali di qualita superiore. La tradizione audio di JBL, abbinata alla continua ricerca, ha dato vita alle esclusive technologie che caratterizzato il systema JBL On Stage 400P.

Qesto sema pro di alloggiamento per iPod/iPhone è il nuovo punto facale del vostro spazio di intrattenimento personale. Immaginate un subwoofer ed un systemo sonoro satellite combinati in un luogo, sanza fili aggintivi che corrono sul ravolo o sulla superficie della scrivania. Il systema audio ad elevate prestazioni del compatto JBL On Stage 400P si poe controllare con il telecomando da un massimo di 4,5 metri di distanza. Connesso al vostro iPod/iPhone, letto MP3 o qualsiasi altra fonte di musica dotata di jack audio, il systema riproduce un audio nitido e potente. Prendete piano possesso della vostra musica e dei nostri video grazie al dock di diffusione JBL On Stage 400P.

COMPATIBILITA

IlsystemaJBLOnStage400Pe compatiblecontutteleversionidi alloggiamento dell'iPod/iPhone.Uana connessionestereo realizzata con mini jack consente inoltre di godersi l'audio di alta qualita di numerousi altri dispositivi,come iPod shuffle,lettori CD e MP3,computer desktop(tutte le piattaforme),radio satellte e portatili.

TELECOMANDO

Con un semplice tocco dei tasti Volume si augmente o si diminuisce il volume. Utilizzando i comandi Navigazione è possibile passare da una foto o da canzone all'altra, cancellare traccia e impostazioni, e molto altro ancora. Con il telecomando del JBL On Stage 400P, avete il piano controlo del vostro iPod/iPhone, come se fosse nelle?vostre mani.

TOPOLOGIA EVERCHARGE

L'unità carica il dostro iPod/iPhone anche quando non è connesso al computer o quando ilsysteme è spento.

DESIGN COMPATTO

Il dock di diffusione JBL On Stage 400P è unsystema audio a 2.1 canali completo, in un involucro ridotto e molto ingombrante.

POTENZA DIGITALE E DSP

Ilsystemo offre un suono dal percorso audio digitale perfettamente a punto. L'amplificazione digitale chiara e compatta, abbinata all'equalizzazione DSP (digital signal processing), fornisce ai trasduttori, in modo efficiente, una potenza impareggiabile.

DISIMBALLO DEL JBL ON STAGE™ 400P

Disimballare con cura ilsystema di altoparlanti ed identificarne tutti i componenti:

JBL On StageTM* 400P

Adattatori per iPhone e iPod

Telecomando raggi infrarossi

Alimentatore

Cavo audio

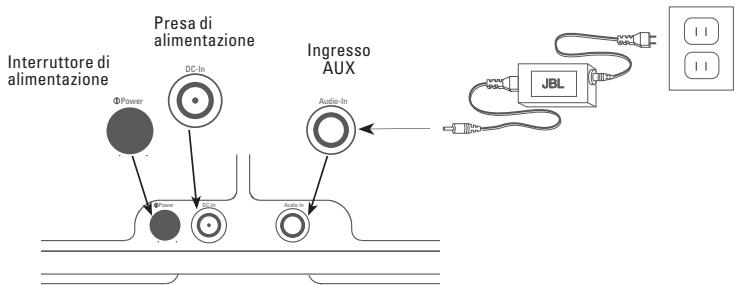

ISTRUZIONI PER UNA INSTALLAZIONE RAPIDA

• Inserire il connettore di alimentazione nell'apparecchio e la spina elettrica nella presa a parete.
• Quindi premere l'interrottore di alimentazione; un LED verde si accende e indica che l'unità è alimentata.
• Ingresso aux (per altri dispositivi audio portatili): collegare il cavo audio in dotazione da但这a porta alla presa delle cuffie del proprio dispositivo portatile audio.
• Individuare l'adattatore specifico per il proprio iPod/iPhone, quando collocarlo in modo fermo nell'alloggiamento Inserire quando il proprio iPod/iPhone nel dock, verificando che sua fermo.
  Regolare il volume,utilizzando (+) per augmentarole (-) per diminuirlo.Premere entrambi i pulsanti per silenziare ilsystema JBL On Stage 400P. Premere uno o l'atro dei pulsanti per riprendere la riproduzione.

SPECIFICHE

JBL ON STAGETM 400P

Risposta in frequenza: 40Hz - 20kHz

Consumo: 55W Max

JBL On StageTM* 400P

Altoparlanti: Un Atlas™ (45mm) neodymium e quattro Odyssey® (25mm)

Impedenza ingresso: >10k Ohm

Rapporto Segnale-Rumore: >85dB

Sensibilità Ingresso: 250mV RMS per potenza d'uscita nominale

Potenza (USA/Canada): 120 Volt, 60Hz AC

Potenza (Europa/RU): 220-240 Volt, 50Hz o 60Hz AC

Potenza (Giappone): 100 Volt, 50Hz o 60Hz AC

Potenza (Australia): 240 Volt, 50Hz o 60Hz AC

Apprivato UL/CUL/CE

Dimensioni: 14-1/4" x 7-3/16" x 3-3/4"

Peso: 3.8 lb (1.7kg)

Produttore alimentazione: JBL, Inc.

Modello Alimentazione: 700-0084

RISOLUZIONE DEI PROBLEMI

QUALITA DELL'AUDIO

Sintomo	Possible Problema	Soluzione	Nota
L'unitàJBL On Stage 400P nonemette alcun suono	Non arrivare corrente all'unità	Assicurarsi che la presa a parete o la ciatabatereviveno corrente, Assicurarsi che tutti gli interruttori dell'uscita/ciabattia siano accesi e che tutti gli interruttori del systemadi diffusione siano accesi.	Il LED è accesso? Se non è accesso, non arrivare corrente alsystema JBLOn Stage 400P; provare la soluzione illustrata.
	Selezione fonte scorretta	Assicurarsi che l'IPod/Phone sa correttamentealloggiato o che il cavo usilario sia adeguanta-mente connesso ad un dispositivo audio esterno.Auminante il volume. Controllare il systemacon una fonte funzioniata note, come il proprio iPod/iPhone. Collegare il cavo Aux In al jack delle cuffie sul proprio iPod/iPhone.
Il suono proviene da un solo lato/canale	Li'IPod/Phone o il cavo audio non sono inserti correttamente	Assicurarsi che l'IPod/Phone o il cavo Aux In siano inserti fino in fondo nell'unità JBL OnStage 400P	Se si sta usingando una prolonga o uncavo di terre parti,assicurarsi che sia uncavo maschio-maschio da 3,5 mm.
Distorsione (interferenze,crepitio o sibili)	Il rumore più essere causato da un'interferenza proveniente da unmonitor, un Telefono cellulare o altridiispositivi di trasmissione.	Spagnere il monitor per vedere se il rumorescomparare. Spostare i cavi dell'unità JBL On Stage 400P più lontani dal monitor.
Bassi o acuti excessively	Una sorgente audio amplificatasta sovraccaricando il JBL OnStage 400P	Assicurarsi che l'unità JBL On Stage 400P sa collegata ad un dispositivo sorgente adeguato.Assicurarsi che tutti i cavi di segnate siano ben inserti nelle prese.
	Il livello del volume potrebbe essere troppo elevato	Controllare il volume del dispositivo sorgente.
		Alcuni dispositivi distorcono il segnate in uscita sed'il volume è al massimo.Si consiglia di impostare l'EQ del dispositivosorgente su Flat o Off.
	Controllare l'impostazione EQ sulproprio iPod/iPhone o dispositivosorgente	Si consiglia di impostare l'EQ del dispositivosorgente su Flat o Off.
L'unità JBL On Stage 400Pemette unforte ronizio o brusio	I cavi di ingressso non sono inserti correttamente	Controllare la connessione dei cavi di ingressso.
Il systemadi diffusionesubisce interfereze radioo riceve una stazione radio	Il cavo di ingresso potrebrecive delle interferenze	Raccogliere il cavo di ingresso in excesso, inorderda accerciarlo il più possible.
Messaggio di erreore:"Lapparechietatura non ècompatible con l'IPod" èmostrato sull'iPhone doveessere stati collegatoall'unità.	iPhone ha unaversione precedente del firmware	Aggiornare il firmware iPhone all'ultima versiona.Scollegare e ricollegare l'IPod all'unità.

RISOLUZIONE DEI PROBLEMI

CARICAMENTO

Sintomo	Possible Problema	Soluzione	Nota
L'iPod/iPhone non si carica	Si sta usingo un adattatore sbagliato	Assicurarsi di utilizzare l'adattatore giusto per il proprio modello specifico di iPod/iPhone.
	L'iPod/iPhone non fa completely contatto con la docking station	Assicurarsi che l'iPod/iPhone sia alloggiato corretamente nella docking station.

SMALTIMENTO: Non smaltire il prodotto come residuo urbano non classificato. è necessario raccogliere tale residuo separamente affinchè sia sopposto ad uno speciale trattamento.

IMPORTANTE: Utilizzare solo batterie alcaline non ricaricabili di tipo UM4/AAA

JBL

JBL e Odyssey sono marchi di fabbrica di Harman International Industries, Incorporated, registrati negli Stati Uniti e/o in altri paesi. Atlas è un marchio di fabbrica di Harman.

• Il marchio di fabbrica On Stage è utilizzato con il permesso di OSA International, Inc.

Pod e marchio di fabbrica di Apple Inc, registrato negli U.S.A. e in altri paesi, iPod e Shuffle sono marchi di Apple Inc., iPod ed iPhone non sono inclusi. "Made for iPod" significa che un accessorio elettronico è stato disegnato in modo specifico per la connessione all'iPhone ed statuto certificato dell'operatore di sviluppo per adattarsi alle prestazioni standardi di iPod.

"Works upplo i adattars al prestazion standard d Apple.

Apple non è responsabile del funzionamento di tali dispositivi o della loro conformità alle norme di sicurezza e regolamentiazione

Numero documento: 950-0253-001 Rev. C
