BEDIENUNGSANLEITUNG OS-400P JBL

BEDIENUNGSCANLEITUNG

Deutsch. 19

Made for

iPod

Works with

iPhone

WICTIGE SICHERHEITSHINWEISE!

BITTE LESEN SIE FOLGENDE HINWEISE VOR DER ERSTEN INBETRIEBNAHME SORGFÄLTIG DURCH:

• Beachten Sie diese Sicherheitshinweise und alle Warnungen; bewahren Sie die Bedienungsanleitung auf.
• Benutzen Sie these Productn nicht in der Nähe von Wasser.
• Verwenden Sie zur Reinigung nur ein weiches Tuch.
  Schlitz and Ofungen im Gehausdienen der Entlung und sorgen fur zuverlassigen Betrieb. Daher dnen sie nicht abgedeckt werden.
• Stellen Sie keine offenen Flammen (z. B. Kerzen) auf oder in der Nähe these Gerätes auf.
• Beachten Sieitte geltende Umweltrichtlinien, und entsorgen Siealte Batterien ordnungsgemäß.
• Dieses Gerätarf nur bei gemäßigen Umweltbedingungen betrieben werden.
• Stellen Sie das Produkt nicht in der Nähe von Wärmequellen auf (Heizstrahler, Heizkorper, Öfen, Verstärkerendstufen, Leistungsverträger usw.).
• Netzleitungen sollen so verlegt werden, dass niemand auf sie treten kann oder sie durch andere Objekte eingeklemmt werden können. Besonderss vorsichtig sollte man mit Netzkabeln an der Stelle umgehen, an der das Kabel aus dem Gerät kommt (Knick- und Bruchgefahr!).
• Verwenden Sie ausschließlich Zubehör, das der Hersteller empfeht.
• Sie sollen den siees Produkt während eines Gewitters oder einer längeren Nutzungspause (z. B. während des Urlaubs) vom Stromnetz trennen.
• Überlassen Sieitte Reparaturen unbedingt qualifizierten Servicetechnikern. Wenn Sie ein defektes Netzkabel oder einen beschädigten Netzstecker bemerken, sollen Sie das Gerät sofort vom Stromnetz trennen und eine autorisierte Werkstatt aufsuchen. Gleiches gilt, wenn Gegenstände oder Flüssigkeiten ins Gehäuse eindringen, das Gerät Regen bzw. Wasser ausgesetzt wurde, heruntergefallen ist oder nicht mehr einwandfrei arbeitet.
• Mocht den Sie das Gerät vollständig ausschalten, müssen Sie das Netzkabel aus der Steckdoseziehen.
• Gerätegenbezeichnung (z. B. Serien- und Modellnummer) finden Sie auf der Unterseite des Gerätes.
• Setzen Sie Batterien keiner große Hitze (z. B. direkter Sonneneinstahrung oder Feuer) aus.
• Stellen Sie keine Gefäße mit Flüssigkeiten (z. B. Blumenvasen) auf oder in der Höhe des Geräts und/oder dessen Stromversorgung auf.
  ENTFEREN SIE DIE GEHÄUSEABDECKUNG NICT - ES BESTEHT STROMSCHLAGGEFAHR: IM GEHÄUSE GIBT ES KEINE KOMPONENTEN, DIE SICH VOM BENUTZER WARTEN LASSEN. BEAUFTRAGEN SIE NUR QUALIFIZIERTE FACHLEUTE MIT REPARATUREN UND KUNDENDIENSTARBEITEN.
• Entferen Sie niemals die Frontabdeckungen der Lautspricher - hier gibt es keine Komponenten, die der Benutzer selbst warten kann.

WICHTIGE HINWEISE ZUM UMGANG MIT ELEKTRISCHEN GERÄTEN:

Bevor Sie externe Audioquellen anschlieben, sollen Die ceses Gerat unbedingt ausschalten. Auf diese Weise vermeiden Sie Schaden durch staticische Elektrizität oder versehentliche Kurzschlüsse beim Verkabeln.

FCC-BESTIMMUNGEN

FCC-Erklärung zur Einhaltung der Bestimmungen

Dieses Gerät entspricht Teil 15 der FCC-Bestimmungen. Der Betrieb these Geräts unterliegt den folgenden beiden Bedingungen Bestimmungen: (1) Dieses Gerät darkeine störenden Beeinflussungen erzeugen. (2) Dieses Gerät muss unempfindlich gegenüber allen empfangenen störenden Beeinflussungen sein, auch solchen, die unter Umständen einen ungewolten Betrieb zur Folge haben können.

Störende Beeinflussungen bei Rundfunk- und Fernsehempfang

Dieses Gerät wurde geprüft und entspricht den Bestimmungen für ein digitales Gerät der Klasse B gemäß Teil 15 der FCC-Bestimmungen. Diese Grenzwerte bieten angemessenen Schutz vor störenden Beeinflussungen beim Betrieb des Geräts in Wohngebieten.

Dieses Gerät erzeugt und nutzt elektramagnetische Energie im Bereich von Rundfunk- und FersehFrequencyen und kann diese auch ausstrahlen. Falls es nicht gemäß der Betriebsanleitung installiert wurde, kann dies störende Beeinflussungen des Rundfunk- und Fernsehempfangs hervorrufen. Es besteht allerdings keine Garantie dafür, dass bei einer bestimmen Aufstellung keine störenden Beeinflussungen auftreten.

Wenn dieses Gerat tatsächlich störende Beeinflussungen bei Rundfunk- und Fernsehempfang verursacht, was sich durch Ein- und Ausschalten zweifelsfrei feststellen{lss, wird der Benutzer dazu angehalten, these Störungen durch eine oder mehrere der folgenden Maßnahmen zu beheben:

• Richten Sie die Empfangsantenne anders aus.
• Vergroßern Sie den Abstand zwischen dem Gerät und dem Rundfunk- bzw. Fensehempfangsteil.
• Verbinden Sie die Stromversorgung this Gerats mit einer anderen Steckdose, die zu einem Stromkreis gehrt, der von dem Stromkreis, an den das gestorte Gerängeschlossen ist, getreten ist.
  Wenden Sie sich an den Kundendienst des Herstellers bzw. Handlers oderziehen einen Rundfunk- bzw. Fernsehtechniker zu Rate.

WARNING: SETZEN SIE DIESES
GERAT KEINER FEUCHTIGKEIT UND KEINEM
BLITZSCHLAG AUS - ES BESTEHT FEUERGEFAHR.

WARNUNG: SCHUTZEN SIE DIESES
GERAT VOR SPRITZWASSER UND PLATZIEREN
SIE KEINE GEFASSE MIT FLUSSIGKEITEN (Z. B. BLUMENVASEN) DARAUF.

WICHTIG:

SIE MÜSSEN DEN PASSENDER ADAPTER INSTALLIEREN, BEVOR SIE DEN iPod/iPhone EINSETZEN. STELLEN SIE BITTE SICHER, DASS DIE DOCKING-BUCHSE DES iPod/iPhone UND DER ENTSPRECHENDE STECKER DIESES JBL®-PRODUKTIS KORREKT AUFEINANDER AUSGERICHET SIND. BEI NICTBE-ACHTUNG KANN DER ANSCHLUSS FÜR DEN iPod ODER DAS iPhone BESCHÄDIGT WERDEN - DER iPod/iPhone IST DANN UNBRAUCHBAR.

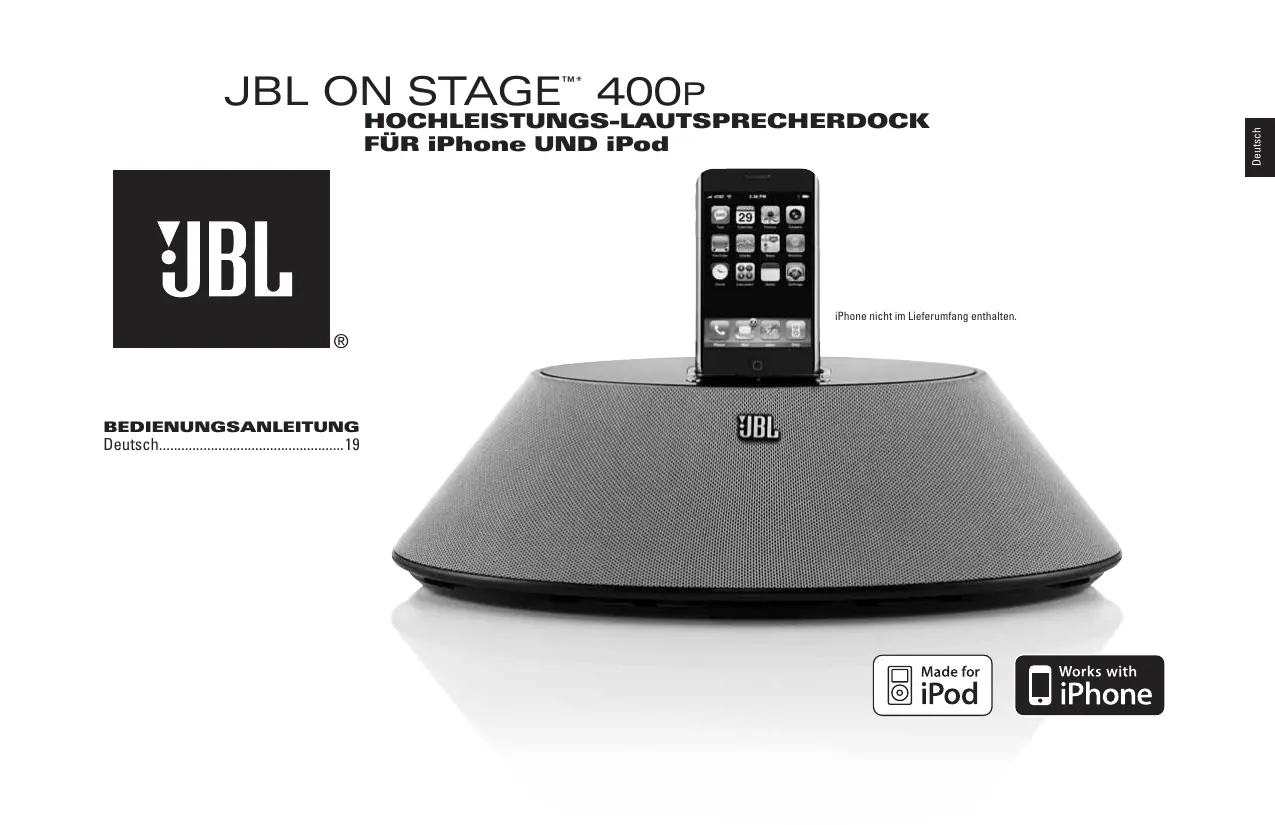

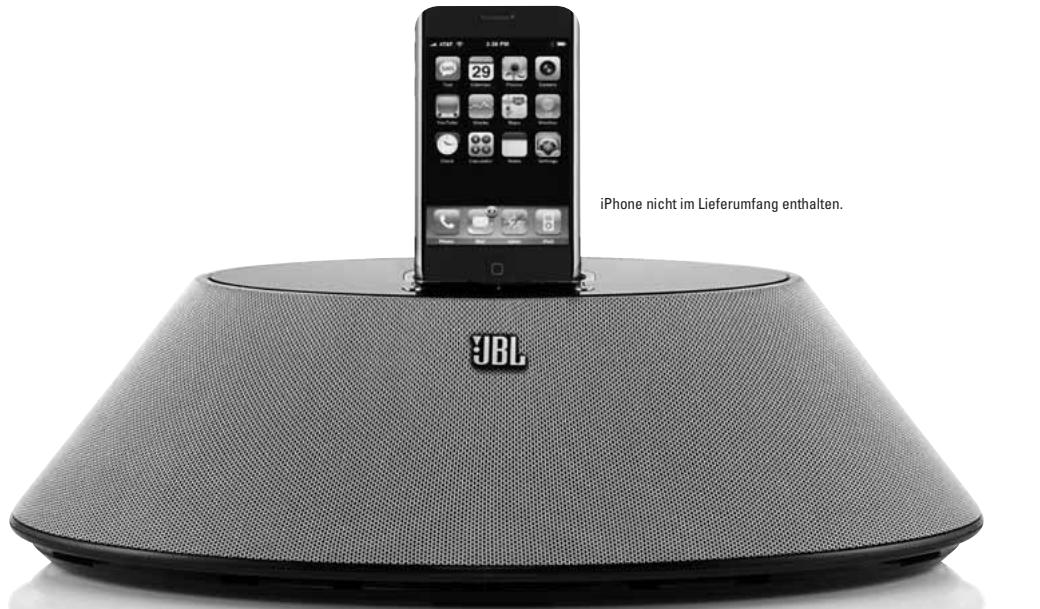

JBL ON STAGE™ 400P

HOCHLEISTUNGS-LAUTSPRECHERDOCK FÜR iPhone UND iPod

Das JBL On StageTM* 400P Lautsprecherdock-System ist die neuste Entwicklung aus dem Hause JBL®, dem fuhrenden Hersteller hochwertiger Audio-Komponenten und -Systeme für den privaten und professionellen Einsatz.

Dieses Komplettsystem für iPod/iPhone ist die ideale Zentrale für ihren ganz persönlichen Klang- und Video-Genuss: Eine raffinierte Kombination aus Basseinheit und Satellitenlautsprechen – aber ohne irgendwelche störenden Verbindungskabel. Das kompakte JBL On Stage 400P Lautsprecher-Docksystem lässt sich aus einer Entfernung von bis zu 4,5 Metern fernsteuern. Verbunden mit Ihr iPod/iPhone, ihrem MP3-Spieler oder einer anderen Audioquelle, liefert es kristallklaren und zugleich kraftvollen Sound. Mit JBL On Stage 400PGENIEBEN Sie auch unterwegs ihre Lieblingsmusik in kompromissloser Qualität.

KOMPATIBILITÄT

Das JBL On Stage 400P-System ist zu allen dockfahigen iPod/iPhone-Modellen kompatibel. Das Gerät ist zusätzlich mit einer Mini-Klinkenbuchse versehen, an die Sie andere Geräte anschließen können, z. B. iPod shuffle, MP3- oder CD-Spieler, PCs und Notebooks (unabhängig vom Betriebssystem) sowie Satellitenradios.

FERNSTEUERUNG

Die Lautstärke lasst sich durch eine einfache Berührung einstellen. Und mit den Navigationstasten steuern Sie spielend durch ihre Musik und Fotolisten, springen zum nachsten Song, ändern die Einstellungen und noch vieles mehr. Mit der Fernsteuerung des JBL On Stage 400P haben Sie absolute Kontrolle über ihren iPod/iPhone - als länger er in ihren Handen.

EVERCHARGE TOPOLOGY

JBL On Stage 400P ländt ihren iPod/iPhone automatisch auf, sobald Sieihn ans System andocken, auch während das System ausgeschaltet ist. Eine Verbindung zum PC ist hierzu nicht notwendig.

KOMPAKTES DESIGN

JBL On Stage 400P ist ein eigenständiges 2.1-Kanal-Soundsystem mit kompakten Abmessungen, das Sie fast überall problemlos aufstellen können.

DIGITALE VERSTÄRKER- UND DSP-TECHNIK

Modernste digitale Audiotechnik und der digitale Signalprozessor (DSP) sorgen fur beeindruckend klaren Sound mit JBL-typischem Punch.

AUSPACKEN DES JBL ON STAGE™ 400P

PACKEN SIE DAS SYSTEM VORSICHTIG AUS - ÜBERPRÜFEN SIE DEN LIEFERUMFANG:

JBL On StageTM* 400P

Adapter für den iPhone und iPod

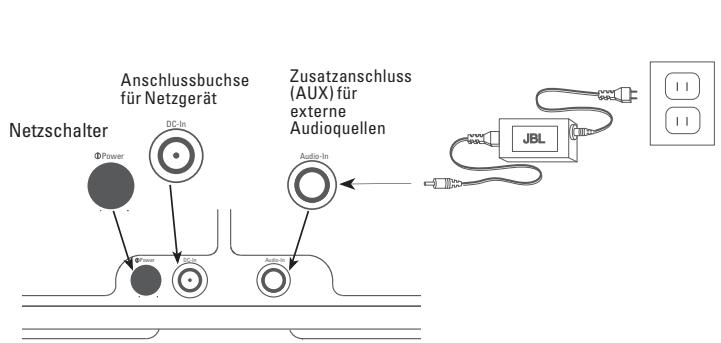

KURZANLEITUNG ZUR INBETRIEBNAHME

• Stecken Sie den einzeln zylindrischen Stecker am einen Netzteilkabel in den Stromversorgungsanschluss (DC-In) des Gerats und stecken Sie den Netzstecker am anderen Kabel in eine Netzsteckdose.
• Drücken Sie anschließend den Betriebsschalter - daraufhin leuchtet eine grüne LED auf und zeit an, dass das Gerä betriebsbereit ist.
• Nehmen Sie den für ihren iPod/Phone geeigneten Adapter und platzieren Sie ein mit festem Druck im Andockbereich Oberseite des Lautsprechersystems, (siehe Abbildung).
• Platzieren Sie anschließend ihren iPod/iPhone im Dock und überprüfen, aber er fest sitzt.
  Die Lautstärke konnen Sie anhand der beiden Tasten (、 + " und 、 - " ) erhöhen bzw. verringern. Zum Stummschalten drücken Sie gleichzeitig beide Tasten. Durch nochmaliges Drucken einer der beiden Tasten konnen Sie die Wiedergabe jederzeit fortsetzen.

TECHNISCHE DATEN

JBL ON STAGE™* 400P

Frequenzumfang: 40 Hz bis 20 kHz

Leistungsaufnahme: max. 55 Watt

JBL On StageTM 400P-Wandler: 1 x AtlasTM (45 mm)

4× Odyssey (25 mm)

Leistung: 1 × 30 Watt (Bass)

2 x 15 Watt (Hochtöner) bei

1% Gesamtklirrfaktor

Eingangs-impedanz: >10 kOhm

Gerauschabstand: >85 dB

Eingangsempfindlichkeit: 250 mV bei Nennleistung (RMS)

Betriebsspannung: 120 Volt, 60 Hz

(USA/Kanada) Wechselspannung

Betriebsspannung: 220-240 Volt, 50 Hz oder 60 Hz

(Europa/Großbritannien) Wechselsspannung

Betriebsspannung: 100 Volt, 50 Hz oder 60 Hz

(Japan) Wechselsspannung

Betriebsspannung: 240 Volt, 50 Hz oder 60 Hz

(Australien) Wechselspannung

UL/CUL/CE-Zertifiziert

MaBe (B x T x H): 362 x 183 x 95 mm

Gewicht: 1,7 kg

Hersteller der Stromversorgung: JBL, Inc.

Netzteil-Modell: 700-0084

WAS TUN BEI STÖRUNGEN?

TONQUALITÄT

Problem Mögliche Ursache Lösung Hinweis

JBL On StageTM 400P gibt keinen Ton von sich	Fehlerhafte/keine Stromversorgung	Stellen Sie safer, dass die Steckdose bzw. die Stek- kerleiste auch Strom führt. Überprüften Sie, ob auch alle geschäften Steckerleisten und die Schalter des Laufsprechersystems eingeschiedt sind.	Leuchtet die LED? Wenn nicht, dann kommt der JBL On Stage 400P keinen Strom - versuchen Sie,这点es Problem mit den angegebenen Hinweisen zu beseitigen.
	Falsche Audioquelle ausgewählt	Stellen Sie safer, dass Ihr iPod/iPhone korrekt ins Dock eingeklakt ist bzw. das Verbindungskabel zur externen Audioquelle korrekt angeschlossen ist. Erhöhen Sie die Laufstände. Testen Sie das System mit einer mit Sicherheit Funktionierenden Audioquelle, z B. Ihr iPod/iPhone: Verbinden Sie den AUX-Eingang mit dem Kopförerausgang Ihres iPod/iPhone.
Ton ist nur aus einem Kanal zu horen	Das iPod/iPhone - bzw. Audiokabel ist nicht richtig angeschlossen oder sitzt nicht fest	Stellen Sie beeintric, dass alle Verbindungskabel korrekt angeschlossen sind.	Wenn Sie ein anderes (langere) oder ein Veränderungskabel verwenden, stellen Sie safer, dass sich an jedem Ende ein 3,5-mm-Stereoklinkenstecker befindet.
Verzerrungen (Rauschen, Brummen oder Knacken)	Rauschen und Brummen konnen durch Signe aus Monitoren, Mobiltelefonen oder anderen, Hoch- Frequenz aussenenden Geräten verursacht werden.	Schalten Sie versuchswise den Monitor aus und prüfen Sie, ob das Problem weiter besteht. Verlegen Sie die Kabel zum JBL On Stage 400P weiter weg vom Monitor.
Zu viel Bass und/order Höhen	Der JBL OnStage 400P wird möglicherweise durch das Signal einer angeschlossenen Audielle übersteuert.	Stellen Sie beeintric, dass Sie den Audioeingang des JBL On Stage 400P mit einem passenden Tonausgang (Line Out) einer geeigneten Audielle verbunden haben. Überprüften Sie, ob alle Kabel korrekt sitzen.
	Lautstärke zu hoch eingestellt.	Überprüften Sie den Ausgangspiegel der Audielle. Manche Geräte verursachten Verzerrungen, wenn sie bei voller Laufstände besteht.
	Überprüften Sie die EQ- Einstellungen Ihres iPod/iPhone bzw. der Audielle.	Unsere Empfehlung: Wenn die angeschlossene Audielle über einen integrierten Equalizer verfügbar, sollen Sie him auf „linear" halten bzw. deaktivieren.
Lautes Brummen oder Krachen zu horen	Verbindungskabel sind nicht korrekt angeschlossen	Überprüften Sie die Verbindungskabel.
Über die Laufsprecher sind fremde Radiosender und/order Störungen zu horen	Über die Verbindungskabel gelan-gen Funkstörungen ins Gerät	Wickeln Sie übersächsuge Sikel auf - sind sie zu lang, wirken sie wie Antennen.
Beim Andocken erscheid im Display die Fehlermeldung "Gerät ist nicht iPhone- kompatät".	Veraltete iPhone-Firmware.	Aktualisieren Sie die Firmware Ihres iPhone. Entfernemen Sie das iPhone aus dem Dock und klinen Sie es wieder ein.

WAS TUN BEI STÖRUNGEN?

LADEN

Problem

Mögliche Ursache

Lösung

Hinweis

Der Akku im iPod/iPhone wird nicht aufgeladen

Sie verwenden den falschen Adapter

Stienenie bitte sichere, dass sie einen zum iPod/PhoneModell passenden Appender verwenden

Die Verbindung zwischen iPod/iPhone und Docking-Station ist nicht vollständige hergestellt

Stellen Sie sich, dass Ihr iPod/Phone richtig in der Docking-Station sitzt.

ENTSORGUNG: Dieses Gerät besteht aus elektronischen Komponenten, die nicht in den normalen Hausmüll gehören. Sie müssen ordnungsgemäß als elektronische Altgeräte entsorgt werden.

WICHTIG: Verwenden Sie ausschließlich nicht wiederauffladbare Alkali-Batterien vom Typ UM4/AAA/LR03.

JBL

JBL und Odyssey sind Marken von Harman International Industries, Incorporated, eingetragen in den USA und/oder anderen Ländern. Atlas ist eine Marke der Harman International Industries, Incorporated.

• Die Verwendung des Warenzeichens On Stage erfolgt mit Genehmigung durch OSA International Inc.

iPod ist eine Marke von Apple Inc., eingetragen in den USA und anderen Ländern. iPhone and Shuffle sind Marken von Apple, Inc. iPod und iPhone sind nicht im Lieferumfang enthalten. Made for iPod" bedeutet, dass ein elektronisches Zubehör speziell für den Anschluss an einen iPod konzipiert wurde und vom Entwickler davon zertifiziert wurde, dass diese Produkte den Apple-Leistungsnormen entspricht. ,Works with iPhone" bedeutet, dass ein elektronisches Zubehör speziell für den Anschluss an einen iPhone konzipiert wurde und vom Entwickler davon zertifiziert wurde, dass diese Produkte den Apple-Leistungsnormen entspricht. Apple übernimmt keine Verantwortung für das Funktionieren des produits sowie seine Konformität mit landesspezifischen Sicherheitsrichtlinien.

Harman Deutschland GmbH

Hunderstraße 1, 74080 Heilbronn, Telefon: [phone]

www.jbl.com www.jbl-audio.de

© 2008 Harman International Industries, Incorporated. Alle Rechte vorbehalten. Tous droits réservés.

Dokument-Nr.: 950-0253-001 Rev. C
