使用説明書 OS-400P JBL

HIGH-PERFORMANCE SPEAKER DOCK

HIGH-PERFORMANCE SPEAKER DOCK

HIGH-PERFORMANCE SPEAKER DOCK

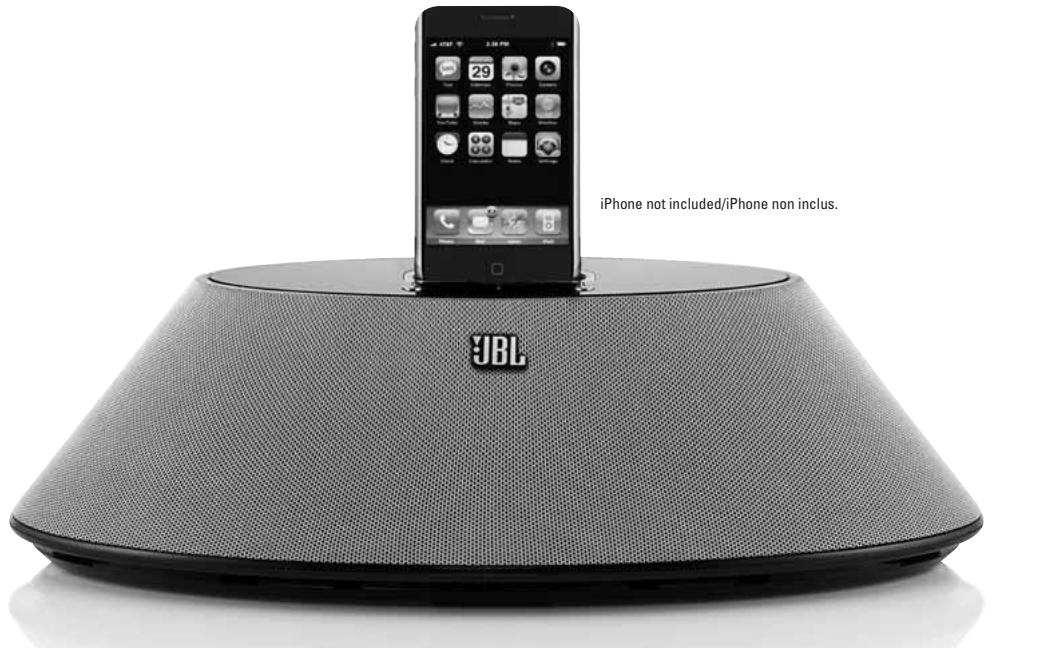

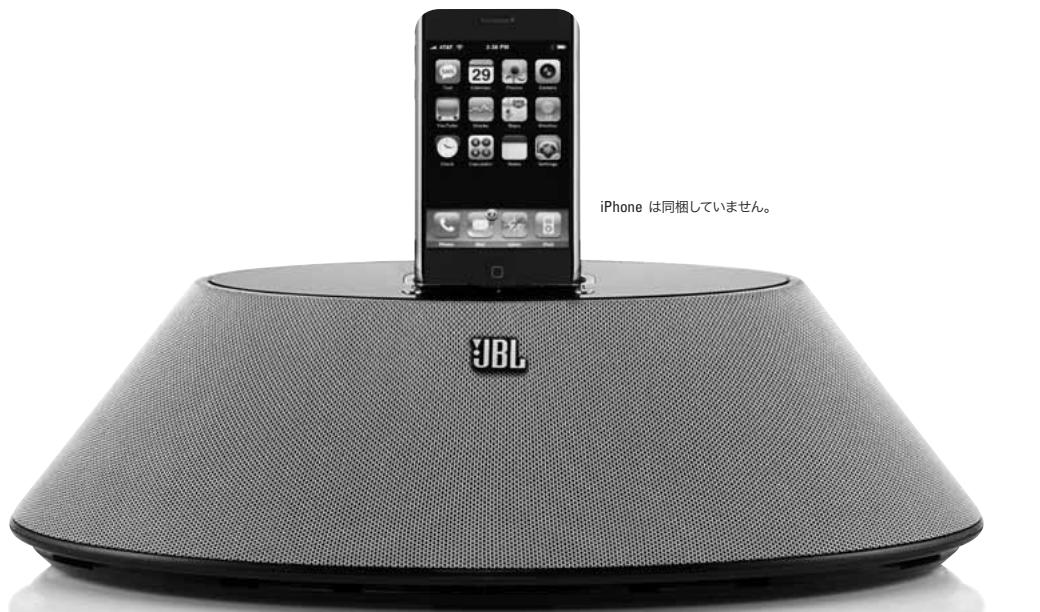

FOR iPhone AND iPod iPhone は同梱していません。 USER GUIDE Japanese Japanese ........................ 67 安全性に関する重要な注意事項 以下の安全に関する注意事項を必ずお読みください: 以下の安全に関する注意事項を必ずお読みください:

• この安全上のご注意を必ず読んでください。
• 本書はいつでも見られる場所に保証書と共に必ず保管してください。
• 必ず本書中の全ての警告を遵守してください。
• 必ず本書中の全ての指示を遵守してください。
• 本製品を水気のある場所に設置、 使用しないでください。
• お手入れの際は必ず乾いた布地を使用してください。
• 通風孔のある機器は、 通風孔をふさがないでください。
• 本製品をストーブなどの熱を発生させる機器の近くに設置、 使用しないでください。
• 電源プラグはコンセントの奥まで確実に差し込んでください。
• 電源コードの上に重いものをのせたり、 誤ってコードを踏む事が無い様に設置してください。
• 付属品以外のAC 電源アダプターの使用はしないでください。 又、付属のAC 電源アダプターを他の機器に使用する事もおやめ

• 雷が鳴り出したら電源プラグには触れずに本製品の電源スイッチをオフにしてください。 煙がでている、変なにおいや異常な音がする、内部に水などが入った、電源コードや電源プラグの破損した場合などの異 常事態が発生した時は、 すぐに機器本体の電源スイッチを切り、電源プラグをコンセントから抜いて、販売店に修理をご依頼下

カバーは絶対外さないでください。内部には電圧の高い部分があり、感電の原因となります。 内部の点検・整備・修理は販売店、又は弊社サービスセンターにご依頼下さい。

• スピーカー部の保護グリルは取り外さないでください。 内部の点検・整備・修理は販売店、又は弊社サービスセンターにご依頼 すべての電子製品に対する重要事項： 本製品にオーディオ機器を接続又は取り外しする際、必ず本製品の電源をオフにした状態にして作業を行ってください。電源をオンにした状態 で接続又は取り外しを行うと、 作業にて発生するノイズなどでスピーカーを損傷する場合があります。

Japanese 感電の危険性決して開かないで下さい

注意：感電事故を避ける為 絶対に製品を分解しない

合は必ず弊社サービスセン ターに連絡してください。

警告：水気のある場所や雨中で設置や使用 をしないでください。火災、感電の原因にな 警告：本体の上に花瓶やコップ等薬品や水など の入った容器や小さな金属類をおかないでく 火災、感電の原因になります。 重要：必ずドック接続するiPod/iPhoneに適合する正しいユニ バーサルドックアダプタを製品に装着してご使用ください。 またドック接続の際、正しく接続されているか確認しながら ドックオンしてください。正しく接続されていない場合、双方 のドックコネクタを破損してしまう場合があります。

HIGH-PERFORMANCE SPEAKER DOCK FOR iPhone AND iPod 高性能パフォーマンスのスピーカードックJBL On Stage 400Pは、 プロフェッショナル用オーディオの分野で、 常にリーディングカンパ ニーとして活躍しているJBLがお送りする最新の製品です。 JBLの弛まぬ研究による独自のテクノロジーがJBL On Stage 400Pに反映されていま このiPodドッキングサウンドシステムは、 お客様のエンターテインメント空間を新たに彩る製品です。 サブウーファーとサテライトスピーカーの 2.1ch一体型サウンドシステムなので、 煩雑な配線の必要もなくテーブルやデスクトップに置くだけで簡単にお楽しみ頂けます。 ントローラで約4mの範囲で遠隔操作ができます。 外部入力端子を装備しているのでiPod/iPhoneだけでなくiPod shuffleや様々なMP3プレイ パソコンなども接続が可能です。

JBL On Stage 400P システムは iPod/iPhone のドック搭載モデルに対応しています。ステレオ ミニジャック接続は、 iPod shuffle、 MP3、 CD プレーヤ デスクトップ PC (全プラットフォーム)、 ラップトップに対応して高品質オーディオをお楽しみいただけます。

ボリュームコントロールや音楽の再生はもちろん、 iPodの音楽のブラウジングや設定メニューの変更なども可能な、 便利なリモートコントローラ

エバーチャージトポロジー コンピュータに接続されていないときでも、 システムの電源がオフのときでも iPod が充電されます。

JBL On Stage 400Pは一体型の2.1chシステムなので、 広い場所を必要とせず、 煩雑な配線が必要がなく簡単に設置ができます。 デジタル パワー と DSP JBL On Stage 400Pには高効率でハイパワー駆動を可能にするデジタルパワーアンプを搭載。 iPodのサウンドをナチュラルなサウンドで再生すべ 適切なイコライジング処理を行うDSP処理と共に、 クリアで強力なJBLサウンドを実現します。

JBL ON STAGE™* 400P のパッケージを開く

スピーカーシステムの梱包を慎重に開梱して、すべてのコンポーネントを確認してください IRリモコン JBL MENU JBL On Stage™* 400P iPhone and iPod

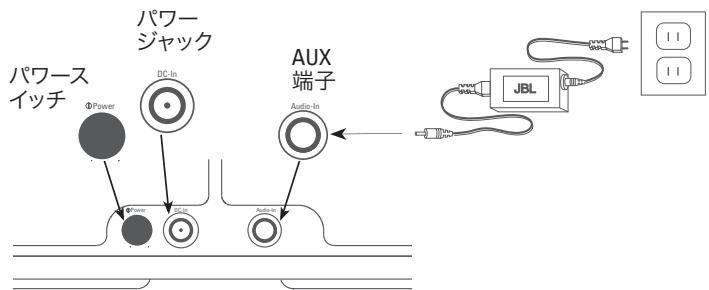

• ACアダプタのプラグを製品のパワージャックに差し込んだ後、電源プラグを壁のコンセントに差し込みます。 パワーがオンになったこと知らせる緑色のLEDが点灯します。
• パワースイッチを押します。 ポータブルオーディオ機器やパソコンなどのヘッドフォンジャックに接続します。
• AUX端子：付属のオーディオケーブルを接続し、
• ご使用のiPod/iPhoneに合ったドックアダプタを選び、図に示されたドッキングエリアに取り付けます。次に、iPod/iPhone をドックに差し込 しっかりと固定されたことを確認します。 両方のボタンを同時に押すと、JBL On Stage 400Pがミュートになります。

• 音量は〔+〕ボタンまたは〔‒〕ボタンで調整します。 どちらかのボタンを押します。 JBL Audio-In Power DC-In Audio-In

電力 (米国/カナダ): 電力 (ヨーロッパ/UK) 電力 (オーストラリア):

40Hz〜20kHz 55W Atlas(45mm)×1 Odyssey(25mm)×4 1 x 30 W (ウーファー) 2 x 15 W (トィーター)、 1% THD 10kΩ >85dB 250mV RMS、 120 V、 60Hz AC 220〜240 V、 50Hz または 60Hz 100 V, 50Hz または 60Hz AC 240 V, 50Hz または 60Hz AC 14-1/4" x 7-3/16" x 3-3/4" (362mm x 183mm x 95mm)

JBL On Stage™* 400P スピ ーカーシステムから音楽

壁のコンセントや電源タップに電力が通 電している事を確認します。製品に正し く電力が供給されると製品のスイッチが

正しく接続されていない。 iPod/iPhoneが根本まで正しくドッキン グされているか確認します。AUX接続 オーディオケーブルが双方の端 子に根本まで正しく接続しているか、 たは接続機器の音量があがっているか

iPod/iPhone かオーディオ ケーブルが適切に配線され

iPod/iPhone か外部入力ケーブルが JBL On Stage 400P 装置にしっかり配線され ていることを確認します。

携帯電話やディスプレイ,TV などの電磁波の影響によ りノイズを発生する場合が

これら原因となるものの電源をOFFに 本体や接続ケーブルを離して

JBL On Stage 400P の増幅オ ーディオソースに過負荷が

確実に適切なソースデバイスを JBL On Stage 400P 装置に接続します。 すべての信号ケーブルがレセプタクルに 接続されていることを確認してください。 ソースデバイスのボリューを確認します。 JBL, Inc. 700-0084

iPod/iPhone とソースデバイス の EQ 設定を確認します。 ソースデバイス EQをフラットかオフに設 定することをお勧めします。 JBL On Stage 400P 装置 で大きなハム音やうなる ような騒音が発せられる

入力ケーブルの接続を確認します。 スピーカーシステムから ラジオの音が聞こえた。 入力ケーブルが電波の影響

入力ケーブルの余分な部分は巻き上げ、 できるだけ短めにします。 エラー メッセージ時 ユ

iPhone では古いファーム ウェアのバージョンがあり

iPhone ファームウェアを最新バージョ ンにアップグレードします。 ユニットへの iPhone のドッキングとア

LEDが点灯すれば製品に 電力が供給されています。 以下の解決策を参照して

外部ケーブルなど第三者 のケーブルを使用する場

ご使用の iPod/iPhone モデルに合った アダプタを使用していることを確認し

iPod/iPhone がドッキングス テーションに完全に接触して

iPod/iPhone がしっかりドッキングステー ションに置かれていません。

公共の不分別ゴミとして、廃棄しないで下さい。廃棄する場合は、分別し、特別な処理が必要となります。

JBLとOdyssey、 Atlasは米国とその他の国々で使用されているHarman International Industries, Incorporated.の商標です。
