MANUALE UTENTE AHS 600-24ST BOSCH

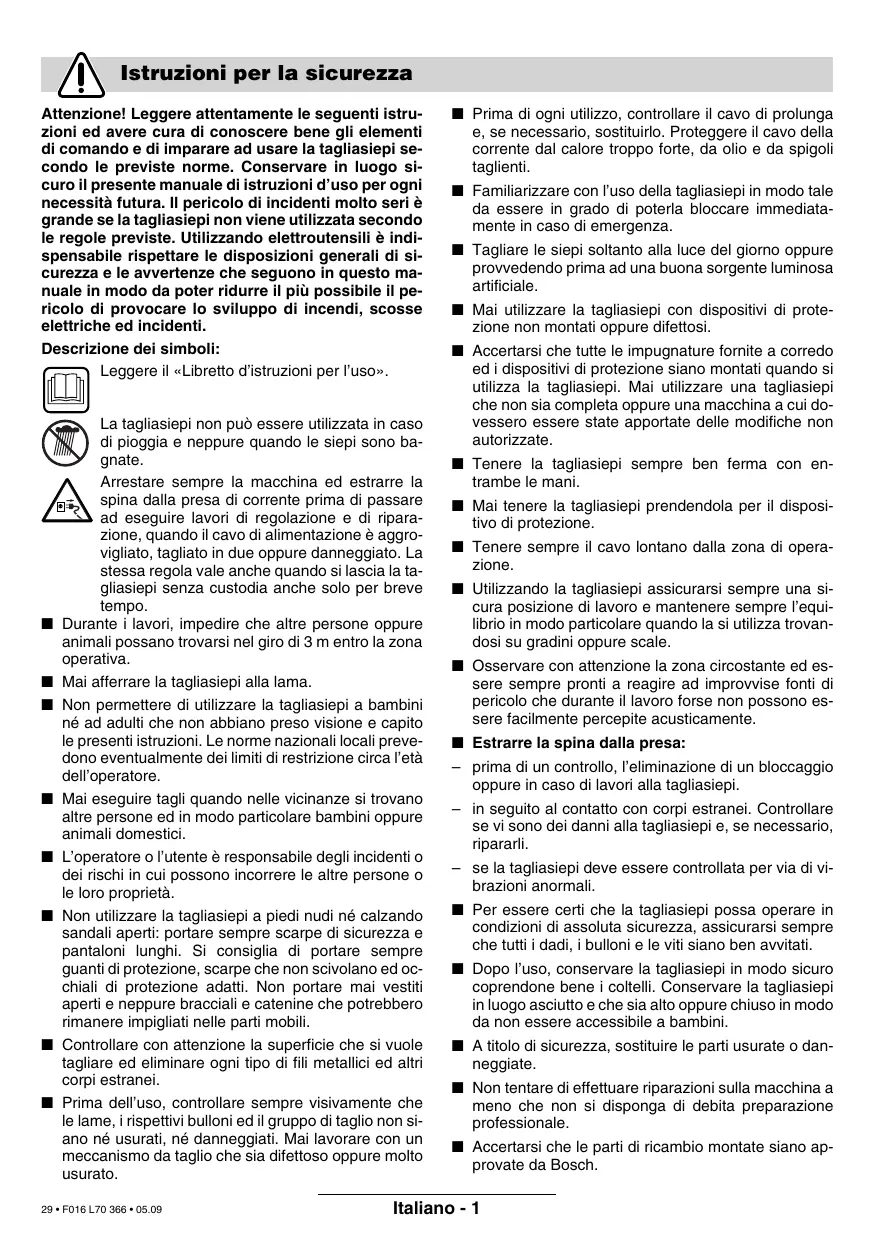

Attenzione! Leggere attentamente le seguenti istruzioni ed ave cura di conoscere bene gli elementi di commande e di imparare ad usare la tagliaiepi seconde le previste norme. Conservare in luogo sicuro il presente manuale di istruzioni d'uso per agli necessità futura. Il pericolo di incidenti molto seri è grande se la tagliaiepi non viene utilizzata seconde le regole previste. Utilizzato elettrotensili è indispensable rispettoare le disposizioni generali di sicurezza e le avventenze che seguno in quello manuale in modo da poter ridurre il più POSSIBILE il pericolo di provocare lo sviluppo di incendi, scosse elettriche ed incidenti.

Descrizione dei symboli:

Leggere il «Libretto d'istruzioni per l'uso».

La tagliasepi non più essere utilizzata in caso di pioggia e neppure quando le siepi sono bagnate.

Arrestare sempre la macchina ed estrarre la spina dalla presa di corrente prima di passare ad eseguire lavori di regolazione e di riparazione, quando il cavo di alimentazione è agrovigliato, tagliato in due oppure danneggiato. La stessa regola valeanche quando si lascia la tagliasiepienza custodiaanche solo per breve tempo.

• Durante i lavori, impedire che altre persone oppure animali possano trovarsi nel giro di 3 m entro la zona operativa.
  ■ Mai afferrare la tagliasiepi alla lama.
  Non permettere di utilizzato la tagliasepia a bambini né ad adulti che non abbiano preso visione e capito le presenti struzioni. Le norme nazionali locali prevedono eventualmente dei limiti di restrizione circa l'ètà dell'operaatore.
  ■ Mai esquire tagli quando nelle vicinanzi si trovano altre persone ed in modo particulare bambini oppure animali domestici.
  L'operaatore o l'utente è responsabile degli incidenti o dei rischi in cui possono incorrere le altre persone o le loro proprietà.
  Non utilizzato la tagliasepi a piedi nudi né calzando sandali aperti: portare sempre scarpe di sicurezza e pantaloni lunghi. Si consiglia di portare sempre quanti di protezione, scarpe che non scivolano ed occhiali di protezione adatti. Non portare mai vestiti aperti e neppure bracciali e catinenie che potrebbero rimanere impigliati nelle parti mobili.
  Controllare conattenzione la superficie che si vuole tagliare ed eliminare agli tipo di fili metallici ed altri corpi estranei.
  ■ Prima dell'uso, controllare sempre visamente che le lame, i rispetti bulloni ed il gruppo di taglio non siano né usurati, né danneggiati. Mai lavorare con un meccanismo da taglio che sia difettoso oppure molto usurato.

Estrarre la spina dalla presa:

■ Prima di ogni utilizzato, controllare il cavo di prolunga e, se necessario, sostituirlo. Proteggere il cavo della corrente dal calore troppo forte, da olio e da spigoli taglienti.
Familiarizzare con l'uso della tagliasiepi in modo tale da essere in grado di poterla bloccare immediamente in caso di emergenza.
Tagliare le siepi soltanto alla luce del giorno oppure provvedendo prima ad una buona sorgente luminosa artificiale.
■ Mai utilizzato la tagliasepi con dispositivi di protezione non montati oppure difettosi.
Accertarsi che tutte le impugnature fornite a corredo ed i dispositivi di protezione siano montati quando si utilizza la tagliasiepi. Mai utilizzato una tagliasiepi che non sa completinga oppure una macchina a cui dovessoerno essere state apportate delle modifiche non autorizzate.
- Tenere la tagliasiepi sempre ben ferma con entrambé le mani.
■ Mai tenera la tagliasepi prendenda per il dispositivo di protezione.
- Tenere sempre il cavo lontano alla zona di operazione.
Utilizzato la tagliastepi assicurarsi sempre una sicura posizione di lavoro e mantenere sempre l'equilibrio in modo particolare quando la si utilizza trovando sui gradini oppure scale.
Osservare con attenzione la zona circostante ed essere sempre pronti a reagire ad improvvise fonti di pericolo che durante il lavoro forse non possono essere facilemente percepè acusticamente.
- prima di un controllo, l'eliminazione di un bloccaggio oppure in caso di lavori alla tagliasiepi.
- in seguito al contatto con corpi estranei. Controllare se vi sono dei dati alla tagliasiepi e, se necessario, ripararli.
- se la tagliasiepi deve essere controllata per via di vibrazioni anormali.
Per essere certi che la tagliasepi possa operare in condizioni di assoluta sicurezza, assicurarsi sempre che tutti i dadi, i bulloni e le viti siano ben avvitati.
- Dopo l'uso, conservare la tagliasiepi in modo sicuro coprendone bene i coltelli. Conservare la tagliasiepi in luogo asciutto e che sua alto oppure chiuso in modo da non essere accessibile a bambini.
A titolo di sicurezza, sostituire le parti usurate o daneggiate.
Non tentare di effettuire riparazioni sulla macchina a meno che non si disponga di debita preparazione professionale.
Accertarsi che le parti di ricambio montate siano approvate da Bosch.

Dati tecnici

Tagliasiepi	AHS 400 - 24T	AHS 480 - 24T	AHS 550 - 24ST	AHS 600 - 24ST
Codice di ordinazione	3 600 H48 0..	3 600 H48 1..	3 600 H48 2..	3 600 H48 3..
Potenza assorbita nominale	550 W	550 W	600 W	600 W
Numero di corse a vuoto	1400 c.se/min	1400 c.se/min	1400 c.se/min	1400 c.se/min
Distanza delle lame da taglio	24 mm	24 mm	24 mm	24 mm
Lunghezza di taglio	400 mm	480 mm	550 mm	600 mm
Peso	3,95 kg	4,05 kg	4,1 kg	4,2 kg
Classe protezione	\(\square\) / \(\square\)	\(\square\) / \(\square\)	\(\square\) / \(\square\)	\(\square\) / \(\square\)
Tagliasiepi	AHS 650 - 24ST	AHS 6000 PRO-T	AHS 7000 PRO-T
Codice di ordinazione	3 600 H48 4..	3 600 H48 A..	3 600 H48 B..
Potenza assorbita nominale	600 W	700 W	700 W
Numero di corse a vuoto	1400 c.se/min	1500 c.se/min	1500 c.se/min
Distanza delle lame da taglio	24 mm	34 mm	34 mm
Lunghezza di taglio	650 mm	600 mm	700 mm
Peso	4,25 kg	4,1 kg	4,2 kg
Classe protezione	\(\square\) / \(\square\)	\(\square\) / \(\square\)	\(\square\) / \(\square\)

Uso conforme alle norme

La macchina è prevista per tagliare e tosare siepi e cespugli del Vostro giardino.

Introduzione

Il presente manuale fornisce le istruzioni per un corretto assemblaggio ed un utilizzo sicuro del Vostro tagliasepi. Leggere attentamente le presenti istruzioni.

Volume di fornitura

Estrarre con attenzione dall'imballaggio tutti i componenti della macchina e controllare che la lista sia completa:

• Tagliasiepi
• Protezione lama
• Manuale di istruzioni

In caso che un qualsiasi elemento dovesse mancare oppure dovesse essere danneggiato, mettersi in fatto con il rivenditore presso il quale avete acquistato la macchina.

Elementi della macchina

1 Lama
2 Protezione mano per impugnatura anteriore
3 Impugnatura anteriore con leva di lavoro
4 Feritoie di ventilazione
5 Impugnatura posteriore con interruptore avvio/arresto
6 Spina di rete**

7 Protezione lama
8Numero di série

**Varia secondo il Paese

Gli accessori illustrati o descritti nelle istruzioni per l'uso non sono sempre compresi nella fornitura!

Per la Vostra sicurezza

Attenzione! Disinserire la tagliasepi ed estrarre la spina dalla presa di alimentazione della corrente prima di passare ad eseguire lavori di manutenzione e di pulizia. Lo stesso vale quando il cavo della corrente dovesse essere danneggiato, tagliato oppureanche aggrovigliato.

Una volta spenta la tagliasiepi, le lame continuano a muoversi ancora por poche frazioni di secondi. Attenzione! Mai toccare le lame in movimento.

Sicurezza elettrica

Per sicurezza, la Vostra macchina è equipaggiata con un isolamento di protezione e non richiede nessuna messa a terra. La tensione di esercizio corrisponde a 230 V AC, 50 Hz (per Paesi non appartenenti alla CE 220 V, 240 V a seconda del modello). Utilizzato esclusivamente cavi di prolunga omologati. Per ulteri informazioni, rivolgersi al Punto di professionista oppure alla più vicina rappresentanza Bosch Service. É permesso utilizzato soltanto cavi di prolunga del tipo H05VV-F oppure H05RN-F.

Per una magiore sicurezza, si consiglia di usare un dispositivo di protezione dalla corrente residua (RCD) con una corrente di apertura non superiore ai 30mA . Ogni volta prima di utilizzato la macchina si deve controlare il dispositivo di protezione dalla corrente residua.

Indicazione per prodotti che non vengono venduti in GB: ATTENZIONE: Per la Vostra sicurezza è necessario che la spina 6 applicata alla macchina sua collegata al cavo di prolonga 9 come rappresentato nella figura.

Il raccordo del cavo di prolunga deve essere protetto contro gli spruzzi dell'acqua, deve essere di gomma oppure essere coperto da gomma.

Il cavo di prolunga deve essere usato con un dispositivo di scarico della trazione.

Il cavo di collegamento deve essere controllato regolamente e più essere utilizzato soltanto quando è in perfetto stato.

Un cavo di collegamento danneggiato cui è riperato esclusivamente presso uno dei centri autorizzati per il Servizio Tecnico Bosch.

A Messa in funzione

Avviare:

Premere l'interruttore avvio/arresto all'impugnatura posteriore 5 e tenerlo premuto. Premere la leva di commando 3.

Arrestare:

Rilasciare la leva di lavoro 3 e l'interruttore avvio/ arresto 5.

Nota bene: La macchina è dotata di un giunto a fri-zione che protege il motore dal pericolo di danneggiamento in caso di blocco della lama di taglio dovuto ad un oggetto duro.

Nel caso in cui la macchina dovesse bloccare, spe-gnerla immediatamente ed estrarre la spina di collega gamento alla rete prima di cercare di rimuovere l'oggetto che ne ha provocato il blocco.

B C D Lavorare con la tagliasiepi

Afferrare la tagliaiepi con entrambe le mani e tenerla sempre ad una distanza sufficiente dal proprio corpo. Stare sempre attenti a prendere una sicura posizione di lavoro.

Tenere il cavo di prolunga sulla propria spalla verso l'indietro ed accertarsi che durante l'operazione di taglio resta sempre dietro. Mai poggiare il cavo sulla siepe perché potrebbe lavoramente essere preso dai coltelli.

E possible tagliare rami che arrivano ad un diametro massimo di 24 mm (34 mm, AHS 6000/7000 PRO-T). Per cominciare a tagliare i ramoscelli con i coltelli della lama, avanzare con la tagliasiepi uniformmente in avanti sulla linea di taglio. La lama a doppio taglio permette di tagliare in ambedue le direzioni oppure mediane moto pendolare da una parte all'altra.

Tagliare prima i lati della siepe e poi il bordo superiore.

Per riuscire ad ave lati piani, raccomandiamo di tagliare seguating la direzione della vegetazione parte dal basso e proseguingo verso l'alto. Tagliando dall'alto verso il basso, i ramascelli più sottili si spostano verso l'esterno provocando in quello modo parti più sottili oppure buchi.

Per poter infine tagliare uniformmente il bordo superiore, tendere su tutte la lunghezza della siepe un'apposita corda regolata all'altezza che si ritiene necessaria.

Fare sempre attenzione a non tagliare oggetti come per esempio fili metallici perché queste potrebbero danneggiare le lame oppure il motore della macchina.

Periodi in cui si taglia:

• Il periodo migliorie per tagliare le siepi di latifoglie è in giugno ed in ottobre.
• Le siepi di conifera si tagliano in aprile ed in ago-sto.
• Siepi di conifera ed altri tipi di siepi a crescita veloce si tagliano a partire da maggio agli 6 setti mane circa.
• Le siepi dovrebbero essere tagliate in una forma che corrisponde a quella rappresentata nella figura.

Cura e manutenzione

Prima di eseguire agli'intervento di manutenzione, estrarre la spina di rete.

Nota: Per garantire un funzionamento direvole ed affidabile, eseguire regolarmente le seguenti operazioni di manutenzione.

Controllare regolarmente se la tagliasiepi abbia dei difetti visibili come per esempio potrebbe essere una lama libera, sbalzata fuori della guida oppureanche danneggiata, fissaggi liberi e usurati oppure componenti danneggiati.

Controllare se i coperchi ed i dispositivi di protezione sono intatti e se sono stati montati correttamente. Riparazioni necessarie oppure lavori di manutenzione devono essere eseguita prima di cominciare ad usare la tagliasiepi.

Se nonostante gli accurati procedimenti di produzione e di controllo la tagliasepì dovesse guastarsi, la riparazione va fatta effettuare da un punto di assistenza autorizzato per gli eletttroutensili Bosch.

Comunicare sempre il codice di ordinazione a 10 cître dell'eletttroutensile in caso di richieste o di ordinazione di pezzi di ricambio!

Cura e manutenzione della lama da taglio

Prima di eseguire agli'intervento di manutenzione, estrarre la spina di rete.

Maneggiando oppure eseguendo dei lavori di pulizia sulla lamda di taglio, portare sempre quanti di protezione. Dopo agli utilizzato, pulire le lame da taglio e spruzzarle utilizzando un apposto olio di protezione. Nel corso di operazioni di lavoro di durata maggiore, raccomandiamo di lubricicare la lamda da taglio ad intervalli regolari utilizzato apposto olio di protezione. Controllare a vista lo stato generale della lamda da taglio. Controllare se le viti nella lamda 1 sono ben fisse. Accertarsi che la protezione lamda 7 sua stata applicata sulla lamda da taglio.

Pulizia/Immagazzinaggio

Pulire la carcassa esterna della tagliasepi utilizzando una spazzola morbida ed uno straccio. Non è permesso'utilizzato né acqua, né solventi, né prodotti di lucidatura. Eliminare agli tipo di sporciazza e pulire in modo particulare le feritoie di ventilazione 4 del motore.

Conservare la tagliasiepi in unippo sicuro che sia asciutto e che non sia accessibile a bambini. Non poggiarvi mai altri oggetti sopra.

Accessorio opzionale

Protezione lama AHS 400 - 24T...... 2605 411 160

Protezione lama AHS 480 - 24T...... 2605 411 160

Protezione lama AHS 550 - 24ST ....... 2 605 411 208

Protezione lama AHS 600 - 24ST ....... 2 605 411 208

Protezione lama AHS 650 - 24ST ....... 2 605 411 158

Protezione lama AHS 6000 PRO-T...2 605 411 208

Protezione lama AHS 7000 PRO-T...2605411158

Collecto AHS 400 - 24T 2608 005 112

Collecto AHS 480 - 24T 2608005114

Collecto AHS 550 - 24ST. 2608005115

Collecto AHS 600 - 24ST. 2608005115

Collecto AHS 650 - 24ST. 2608005113

Collecto AHS 6000 PRO-T. 2608 005 115

Collecto AHS 7000 PRO-T. 2608 005 113

Spray lubricante 1609200399

Pezza di raccolta F 016 800 055

Occhiali di sicurezza 2607990041

Guanti di protezione 2607000134

Individuzione dei guasti e rimedi

La tabella seguente indica i controlli da effettuare e le azioni da intraprendere se la Vostra macchina non dovesse funzionare correttamente. Qualora non si riuscisse ad identificare o a risolverre il problema, rivolgersi al rivenditore.

Avvertenza: Spagnere la macchina e staccare la spina alla presa di alimentazione prima di iniziare con la ricerca della causa del guasto.

Problema	Possibili cause	Rimedi
La tagliasiepi non funziona	Manca l'alimentazione della corrente	Controllare l'alimentazione della corrente
	Presa difettosa	Provare altre sorgenti di corrente e, se necessario, cancellare
	Cavo della corrente danneggiato	Controllare il cavo di alimentazione e, se necessario, sostituirlo
	Valvola di sicurezza difettosa	Sostituire la valvola
La tagliasiepi lavora con interruzioni	Cavo della corrente danneggiato	Controllare il cavo di alimentazione e, se necessario, sostituirlo
	Contatto interno labile	Rivolgersi ad un'officina specializzata Bosch
	Gli interrupttori avvio/arresto sono difettosi	Rivolgersi ad un'officina specializzata Bosch
Il motore è in moto, le lame da taglio restano ferme	Errore interno	Rivolgersi ad un'officina specializzata Bosch
Le lame diventano troppo calde	Lame smussateLa lama ha delle taccheTroppo attrito per via della mancanza di lubrificazione	Far'affilare le lameFar controllare le lameSpruzzare utilizzato olio lubrificante

Smaltimento

Avviare ad un riclaggio rispetto dell'ambiente gli imballaggi, gli elettroutensili e gli accessori dismessi.

Solo per i Paesi della CE:

Non gettare elettROUTensili dismessi tra i rifiuti domestici!

Conformmente alla norma della direttiva CE 2002/96 sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE) ed all'attuazione del re

cepimento nel diritto nazionale, gli elettrotensili diventati inservibili devono essere raccolti separamente ed essere inviati ad una riutilizzazione ecologica.

Centro di Assistenza Clienti

Per prendere visione dei disegni in vista esplosa e delle informazioni relative ai pezzi di ricambio consultare il situ:

www.bosch-pt.com

Italia

Robert Bosch S.p.A.

Via Giovanni da Udine 15

20156 Milano

+3902/36962663

Fax. +39 02 / 36 96 26 62

FilodirettoconBosch. +3902 / 36962314

www.Bosch.it

Svizzera

Servizio +41 (0)1 / 8 47 16 16

Fax +41 (0)1 / 8 47 16 57

Consulente per la clientela 0800551155

Dichiarazione di conformità

Valori misurati conformmente alla norma CE 2000/14 (1,60 m altezza, 1 m distance) e EN 25 349.

La misurazione A del livello di pressione acustica dell'utensile è di solito di: Livello di rumorosità 82 dB (A) (AHS 400-24T / 480-24T / 550-24ST / 600-24ST / 650-24ST), 85 dB (A) (AHS 6000/7000 PRO-T). Potenza della rumorosità 96 dB (A) (AHS 400-24T / 480-24T / 550-24ST / 600-24ST / 650-24ST), 99 dB (A) (AHS 6000/7000 PRO-T).

Le vibrazioni sull'elemento mano-braccio di solito sono inferiori a 2,5m / s^2

Assumendone la piena responsabilità, dichiariamo che il prodotto è conforme alle seguenti normative ed ai relativi documenti: EN 774, EN 50 144 in base alle prescrizioni delle direttive CEE 89/336, CE 98/37, CE 2000/14.

CE 2000/14: Il livello della potenza sonora LWA garantito è minore di 98 dB (A) (AHS 400-24T / 480-24T / 550-24ST / 600-24ST / 650-24ST), 100 dB (AHS 6000/7000 PRO-T). Procedimento di valutazione della conformità secondo appendice V.
