BEDIENUNGSANLEITUNG AHS 600-24ST BOSCH

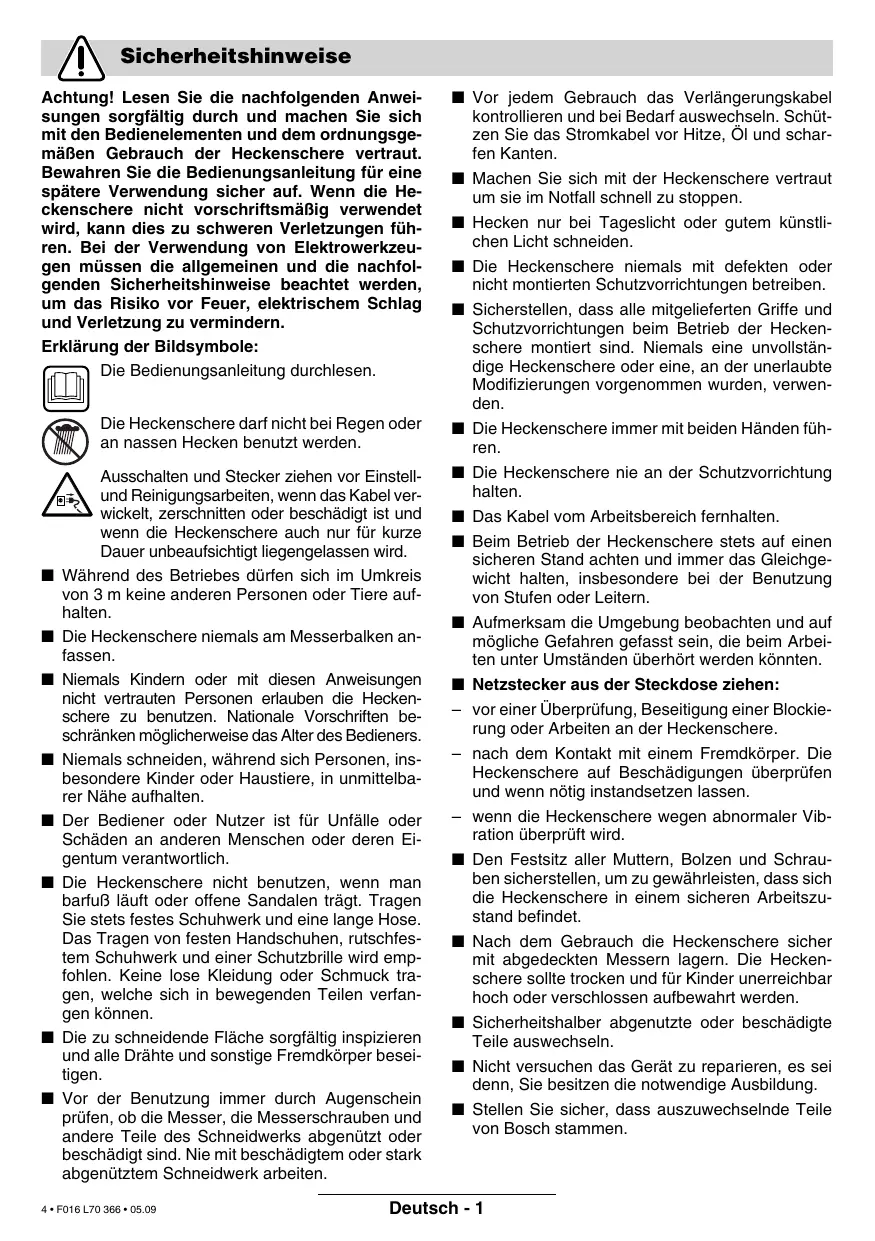

Achtung! Lesen Sie die nachfolgenden Anweisungen sorgfältig durch und machen Sie sich mit den Bedienelementen und dem ordnungsgemäßen Gebrauch der Heckenschere vertraut. Bewahren Sie die Bedienungsanleitung für eine spätere Verwendung sichere auf. Wenn die Heckenschere nicht vorschriftsmäßig verwendet wird, kann dies zu schweren Verletzungen führen. Bei der Verwendung von Elektrowerkzeugen müssen die allgemeinen und die nachfolgenden Sicherheitshinweise beachtet werden, um das Risiko vor Feuer, elektrischem Schlag und Verletzung zu vermindern.

Erklärung der Bildsymbole:

Die Bedienungsanleitung durchlesen.

Die Heckenscherearficht beiRegen oder an nassenHeckenbenutztwerden.

Ausschalten und Steckerziehen vor Einstellund Reinigungsrarbeiten, wenn das Kabel verwickelt, zerschnitten oder beschädigt ist und wenn die Heckenschere auch nur für kurze Dauer unbeaufsichtigt liegelengelassen wird.

Während des Betriebes)dürfen sich im Umkreis von 3 m keine anderen Personen oder Tiere aufhalten.
Die Heckenschere niemals am Messerbalken an-fassen.
■ Niemals Kindern oder mit diesen Anweisungen nicht vertrauten Personen erlauben die Heckenschere zu benutzen. Nationale Vorschriften beschränken möglicherweise das Alter des Bedieners.
■ Niemals schneiden, während sich Personen, insbesondere Kinder oder Haustiere, in unmittelbarer Höhe aufhalten.
Der Bediener oder Nutzer ist für Unfälle oder Schäden an anderen Menschen oder deren Eigentum verantwortlich.
Die Heckenschere nicht benutzen, wenn man barfuß lauft oder offene Sandalen trägt. Tragen Sie stets festes Schuhwerk und eine lange Hose. Das Tragen von festen Handschuhen, rutschfestem Schuhwerk und einer Schutzbrille wird empfohlen. Keine lose Kleidung oder Schmuck/TRagen, welche sich in bewegenden Teilen verfangen können.
Die zu schneidende Fläche sorgfältig inspizieren und alle Drahte und sonstige Fremdkörper beseitigen.
Vor der Benutzung immer durch Augenschein prüfen, ob die Messer, die Messerschrauben und andere Teile des Schneidwerks abgenützt oder beschädigt sind. Nie mit beschädigtem oder stark abgenütztem Schneidwerk arbeiten.

Vor jedem Gebrauch das Verlängerungskabel kontrollieren und bei Bedarf auswechseln. Schützen Sie das Stromkabel vor Hitze, Öl und scharfen Kanten.

Machen Sie sich mit der Heckenschere vertraut um sie im Notfall schnell zu stoppen.

Hecken nur bei Tageslicht oder gutem künstlichen Licht schneiden.

Die Heckenschere niemals mit defekten oder nicht montierten Schutzvorrichtungen betreiben.

■ Sicherstellen, dass alle mitgelieferten Griffe und Schutzvorrichtungen beim Betrieb der Heckenschere montiert sind. Niemals eine unvollständige Heckenschere oder eine, an der unerlaubte Modifizierungen vorgenommen wurden, verwenden.

Die Heckenschere immer mit beiden Händen führen.

Die Heckenschere nie an der Schutzvorrichtung halten.

Das Kabel vom Arbeitsbereich fernhalten.

■ Beim Betrieb der Heckenschere stets auf einen sicheren Stand achten und immer das Gleichgewicht halten, insbesondere bei der Benutzung von Stufen oder Leitern.

Aufmerksam die Umgebung beobachten und auf mögliche Gefahren gesfasst sein, die beim Arbeiten unter Umständen überhört werden konnten.

Netzstecker aus der Steckdoseziehen:

• vor einer Überprüfung, Beseitigung einer Blockierung oder Arbeiten an der Heckenschere.
• nach dem Kontakt mit einem Fremdkörper. Die Heckenschere auf Beschädigungen überprüfen und wenn notig instandsetzen setzen.
• wenn die Heckenschere wegen abnormaler Vibration überprüft wird.
  Den Festsitz aller Muttern, Bolzen und Schrauben sicherrstellen, um zu gewährleisten, dass sich die Heckenschere in einem sicheren Arbeitszustand befindet.
  Nach dem Gebrauch die Heckenschere sicher mit abgedeckten Messern lagern. Die Heckenschere sollen trocken und für Kinder unerreichbar hoch oder verschlossen aufbewahrt werden.
  ■ Sicherheitshalber abgenutzte oder beschädigte Teile auswechseln.
  Nicht versuchen das Gerät zu reparieren, es sei dessen, Sie besitzen die notwendige Ausbildung.
  Stellen Sie sicher, dass auszuwechselnde Teile von Bosch stammen.

Gerätekennwerte

Heckenschere	AHS 400 - 24T	AHS 480 - 24T	AHS 550 - 24ST	AHS 600 - 24ST
Bestellnummer	3 600 H48 0..	3 600 H48 1..	3 600 H48 2..	3 600 H48 3..
Nennaufnahme	550 W	550 W	600 W	600 W
Leerlaufhubzahl	1400 min-1	1400 min-1	1400 min-1	1400 min-1
Messerabstand	24 mm	24 mm	24 mm	24 mm
Schnittlänge	400 mm	480 mm	550 mm	600 mm
Gewicht	3,95 kg	4,05 kg	4,1 kg	4,2 kg
Schutzklasse	☐ / II	☐ / II	☐ / II	☐ / II
Heckenschere	AHS 650 - 24ST	AHS 6000 PRO-T	AHS 7000 PRO-T
Bestellnummer	3 600 H48 4..	3 600 H48 A..	3 600 H48 B..
Nennaufnahme	600 W	700 W	700 W
Leerlaufhubzahl	1400 min-1	1500 min-1	1500 min-1
Messerabstand	24 mm	34 mm	34 mm
Schnittlänge	650 mm	600 mm	700 mm
Gewicht	4,25 kg	4,1 kg	4,2 kg
Schutzklasse	☐ / II	☐ / II	☐ / II

Bestimmungsgemäßer Gebrauch

Das Gerät ist bestimmt für das Schneiden und Stutzen von Hecken und Büssen in Haus- und Hobbygärten.

Einleitung

Dieses Handbuch enthalt Anweisungen über die richtige Montage und den sicheren Gebrauch ihrer Heckenschere. Es ist wichtig, dass Sie diese Anweisungen sorgfältiglesen.

Lieferumfang

Alle Teile des Gerätes sind vorsichtig aus der Verpackung zu entnahmen und auf Vollständigkeit zu überprüfen:

• Heckenschere
• Messerschutz
  Bedienungsanleitung

Wenn Teile fehlen oder beschädigt sind, wenden Sie sich)):
itte an Ihren Handler.

Geräteelemente

1 Messerbalken
2 Handschutz fur vorderen Griff
3 Vorderer Grifflugel mit Schalthebel
4 Lüfungsschlitze
5 Hinterer Griff mit Ein-/Ausschalter
6 Netzstecker**
7 Messerschutz
8 Seriennummer

**länderspezifisch

Abgebildetes oder beschriebenes Zubehor gehört.
teilweise nicht zum Lieferumfang.

Zu Ihrer Sicherheit

Achtung! Vor Wartungs- oder Reinigungsrarbeiten ist die Heckenschere auszuschalten und der Netzstecker zuziehen. Gleiches gilt, wenn das Stromkabel beschädigt, angeschnitten oder verwickelt ist.

Nachdem die Heckenschere abgeschaltet wurde, bewegen sich die Messer noch einige Sekundenbruchteile weiter. Vorsicht! Bewegende Messer nicht berühren.

Elektrische Sicherheit

Ohre Maschine ist zur Sicherheit schutzisoliert und benotigt keine Erdung. Die Betriebsspannung beträgt 230 V AC, 50 Hz (für Nicht-EU Länder 220 V, 240 V je nach Ausführung). Nur zugelassene Verlägerungskabel verwenden. Informationen erhalten Sie bei Ihr autorisierten Kundendienststelle.

Es durren nur Verlangerungskabel der Bauart H05VV-F oder H05RN-F verwendet werden.

Zur Erhöhung der Sicherheit wird empfohlen, einen FI-Schalter (RCD) mit einem Fehlerstrom von maximal 30mA zu benutzen. Diese FI-Schalter solle vor jeder Benutzung überprüft werden.

Hinweis für Produkte, die nicht in GB verkauf werden: ACHTUNG: Zu ihrer Sicherheit ist es erforderlich, dass der an der Maschine angebrachte Stecker 6 mit dem Verlängerungskabel 9 verbunden wird, wie im Bild gezeigt.

Die Kupplung des Verlängerungskabels muss vor Spritzwasser geschützt sein, aus Gummi bestehen oder mit Gummi überzogen sein.

Das Verlägerungskabel muss mit einer Zugentlastung verwendet werden.

Die Anschlussleitung muss regelmäß auf Schadensmerkmale überprüft und damit nur in gutem Zustand verwendet werden.

Wenn die Anschlussleitung beschädigt ist, damit sie nur von einer autorisierten Bosch-Werkstatt repariert werden.

A Inbetriebnahme

Einschalten:

Den Ein-/Ausschalter am hinteren Griff 5 drücken und halten. Schalthebel 3 drucken.

Ausschalten:

Den Schalthebel 3 und den Ein-/Ausschalter 5 los-lassen.

Hinweis: Die Maschine ist mit einer Rutschkupplung ausgestattet, die den Motor vor Beschädigung schützt, wenn das Messer durch einen harten Gegenstand blockiert wird.

Falls die Maschine blockiert, schalten Sie diese so-fort aus undziehen Sie den Netzstecker bevor Sie den Gegenstand entfern.

B C D Arbeitsen mit der Heckenschere

Die Heckenschere mit beiden Händen und Abstand zum eigenen Körpern halten. Auf einen sicheren Stand achten.

Das Veränderungskabel über die eigene Schulter nach hinten legen und darauf achtenden, dass es beim Schneiden immer hinter unten bleibt. Das Kabel nie über die Hecke legen, wo es leicht von den Messern erfasst werden kann.

Es konnen Åste bis zu einer Dicke von hochstens 24mm (34 mm, AHS 6000/7000 PRO-T) geschnitten werden. Um die Åste den Messern zuzuführen, die Heckenschere gleichmäßig auf der Schnittlinie vorwartsbebewegen. Der doppelseitige Messerbalken ermöglicht den Schnitt in beiden Richtungen oder durch Pendelbewegungen von einer zur anderen Seite.

Zuerst die Seiten der Hecke schneiden, dann die Oberkante.

Um die Seiten gerade zu betrinnen, empfehlen wir mit der Wachstumsrichtung von unter nach oben zu schneiden. Wird von ober nach unten geschritten, bewegen sich dunnere Åste nach außen, wodurch)dünne Stellen oder LÖcher entstehen können.

Um zuletzt die Oberkante gleichmäßig zu schneiden, über dieGPCe der Hecke eine Richtschnur in der erforderlichen Hohe spannen.

Darauf achten, dass keine Gegenstände wie z. B. Drahte geschritten werden, da diese die Messer oder den Antrieb beschädigten können.

Schnittzeit:

• Laubhecken schneiden Sie am besten im Juni und Oktober.
  Nadelholzhecken im April und August.
• Koniferen und anderechnellwuchsigeHecken ab Mai ca. alle 6 Wcchen.
• Heckenschritte sollen in einer Form wie im Bild gezeigt ausgeführrt werden.

Wartung und Reinigung

Vor allen Wartungsarbeiten ist der Netzstecker zuziehen.

Hinweis: Führer Sie die folgenden Wartungsarbeiten regelmäßig aus, damit eine lange und zuverlüssige Nutzung gewährleistet ist.

Die Heckenschere auf offensichtliche Mängel unter-suchen, wie einen losen, ausgehängten oder beschädigten Messerbalken, lose Befestigung und verschlissene oder beschädigte Bauteile.

Prufen, ob die Abdeckungen und Schutzeinrichtungen intakt und richtig montiert sind. Notwendige Reparaturen oder Wartungsarbeiten sind vor dem Einsatz der Heckenschere durchzuführen.

Soltte die Heckenschere trotz sorgfaltiger Herstellungs- und Prüferverfahren einmal ausfallen, ist die Reparatur von einer autorisierten Kundendienstelle für Bosch-Elektrowerkzeuge ausführten zu lasen.

Bei allen Rückfragen und Ersatzteilbestellungenitte unbedingt die 10-stellige Bestellnummer laut Typenschild des Gerätes angegeben.

Wartung und Reinigung der Schneidmesser

Vor allen Wartungsarbeiten ist der Netzstecker zuziehen.

Beim Hantieren oder beim Reinigen der Schneidmesser Handschuhe,tragen.

Nach jeder Benutzung die Schneidmesser reinigen und mit einem Schutzöl einsprühen. Während längerer Arbeitsgänge empfehlen wir die Schneidmesser in regelmäßigen Abständen mit Schutzöl zu schmieren.

Den Zustand der Schneidmesser durch Augenschein überprüfen. Den festen Sitz der Schrauben im Messerbalken 1 prufen.

Sicherstellen, dass der Messerschutz 7 auf die Schneidmesser aufgesetzt ist.

Reinigung/Lagerung

Das AuBere der Heckenschere mit Hilfe einer weichen Bürste und einem Lappen reinigen. Wasser, Lösemittel und Poliermittel führen nicht verwendet werden. Alle Verschmutzungen entfern, insbesondere die Luftungsschlitze 4 des Motors reinigen.

Die Heckenschere an einem sicheren, trockenen Platz außerhalb der Reichweite von Kindern lagern. Keine anderen Gegenstände darauf auf stellen.

Zubehör

Messerschutz AHS 400 - 24T. 2605 411 160

Messerschutz AHS 480 - 24T. 2605 411 160

Messerschutz AHS 550 - 24ST 2605 411 208

Messerschutz AHS 600 - 24ST 2605 411 208

Messerschutz AHS 650 - 24ST .2 605 411 158

Messerschutz AHS 6000 PRO-T......2 605 411 208

Messerschutz AHS 7000 PRO-T 2605 411 158

Collecto AHS 400 - 24T 2608 005 112

Collecto AHS 480 - 24T 2608005114

Collecto AHS 550 - 24ST 2608005115

Collecto AHS 600 - 24ST. 2608005115

Collecto AHS 650 - 24ST 2608005113

Collecto AHS 6000 PRO-T. 2608005115

Collecto AHS 7000 PRO-T. 2608005113

Schmierstoff-Spray 1609200399

Auffangtuch F 016 800 055

Schutzbrille 2607990041

Schutzhandschuhe 2607000134

Fehlersuche

Die folgende Tabelle zeigt Fehlersymptome auf und wie Sie Abhilfe schaffen können, wenn ihre Maschine einmal nicht richtig arbeitet. Wenn Sie damit das Problem nicht lokalisieren und beseitigen können, wenden Sie sich an ihre Service-Werkstatt.

Achtung: Vor der Fehlersuche Gerät ausschalten und Netzsteckerziehen.

Symptome	Mögliche Ursache	Abhilfe
Heckenschere Funktioniert nicht	Keine Stromversorgung Steckdose defect	Stromversorgung überprüfen Andere Stromquelle probieren, gegebenenfalls wechseln
	Stromkabel beschädigt	Kabel überprüfen, gegebenenfalls wechseln
	Sicherung defect	Sicherung wechseln
Heckenschere/arbeitet mit Unterbrechungen	Stromkabel beschädigt Internet Wackelkontakt Die Ein-/Ausschalter sind defect	Kabel überprüfen, gegebenenfalls wechseln Bosch-Fachwerkstatt aufsuchen Bosch-Fachwerkstatt aufsuchen
Motor lauft, Messer bleiben stehen	Internet Fehler	Bosch-Fachwerkstatt aufsuchen
Messer werden heiß	Messer stumpf Messer hat Scharten Zu viel Reibung wegen fehlender Schmierung	Messerbalken schleifen setzen Messerbalken überprüfen setzen Mit Schmieröl einsprühen
