Tipo di prodotto	Trapano a percussione senza filo
Marca	PANASONIC
Modello	EY7540
Alimentazione	Batteria Li-ion 14,4 V CC, 3 Ah (EY9L40)
Velocità a vuoto (modalità morbida)	0 – 1000 giri/min
Velocità a vuoto (modalità media)	0 – 1400 giri/min
Velocità a vuoto (modalità dura)	0 – 2300 giri/min
Percussioni al minuto (modalità morbida)	0 – 2000 perc/min
Percussioni al minuto (modalità media)	0 – 2800 perc/min
Percussioni al minuto (modalità dura)	0 – 3000 perc/min
Coppia massima	150 N·m
Lunghezza totale	158 mm
Peso (con batteria)	1,45 kg
Mandrino	Esagonale rapido 6,35 mm (1/4 pollici)
Luce LED	Integrata, classe 1
Modalità di potenza	3 impostazioni: morbida, media, dura
Sicurezza	Protezione contro surriscaldamento e scarica eccessiva
Caricabatterie	Modello EY0L80, tempo di ricarica 35 min (utilizzabile) / 50 min (pieno)
Accessori inclusi	Batteria Li-ion 3 Ah, caricabatterie, gancio da cintura
Manutenzione	Pulire con un panno asciutto; non utilizzare acqua o solventi
Informazioni generali	Uso interno; rispettare le istruzioni di sicurezza

Domande frequenti - EY7540 PANASONIC

Come cambiare una punta sul trapano EY7540?

Per installare o rimuovere una punta, scollegare prima la batteria. Tirare il collare del mandrino esagonale rapido verso l'esterno, inserire la punta (6,35 mm), quindi rilasciare il collare. Verificare che la punta sia ben fissata tirandola.

Qual è la batteria compatibile con il modello EY7540?

La batteria compatibile è la Panasonic EY9L40, una batteria Li-ion da 14,4 V e 3 Ah. Utilizzare esclusivamente questo modello per garantire le prestazioni e la sicurezza.

Come caricare correttamente la batteria?

Utilizzare il caricabatterie EY0L80. Collegarlo a una presa di corrente, inserire la batteria allineando i riferimenti. Il LED verde lampeggia rapidamente quando la carica è terminata. Se la batteria è calda, il LED arancione lampeggia: attendere che si raffreddi.

Si può utilizzare il trapano in continuo per molto tempo?

Si sconsiglia di utilizzare l'utensile in continuo con più batterie senza pausa. Lasciare raffreddare l'utensile per almeno 30 minuti prima di passare a un'altra batteria per evitare il surriscaldamento.

Come regolare il senso di rotazione?

Utilizzare la leva di inversione avanti/indietro situata sopra il grilletto. Spingerla a sinistra per la rotazione in avanti, a destra per indietro. Non azionarla mai quando la punta sta ancora girando.

Cosa significano le diverse modalità di potenza (morbida, media, dura)?

La modalità dura offre una coppia massima (150 N·m) per bulloni M8 e superiori. La modalità media limita la coppia per bulloni M6. La modalità morbida è adatta per viti piccole e materiali fragili come la plastica.

Come utilizzare il gancio da cintura?

Far scorrere la leva di blocco per sbloccare il gancio, estrarlo dalla sua sede, quindi rilasciare la leva per bloccarlo. Può essere installato su entrambi i lati dell'utensile. Assicurarsi di serrare bene la vite di fissaggio.

Cosa fare se la spia di surriscaldamento lampeggia?

La spia di avvertimento di surriscaldamento (LED lampeggiante) indica che la protezione termica si è attivata. Arrestare l'utensile e lasciarlo raffreddare completamente (almeno 30 minuti) prima di riutilizzarlo.

Come pulire il trapano EY7540?

Pulire l'apparecchio con un panno asciutto e pulito. Non utilizzare acqua, solventi o prodotti detergenti volatili per evitare di danneggiare i componenti elettrici.

Il trapano viene fornito con una batteria carica?

La batteria non è completamente carica all'acquisto. Prima del primo utilizzo, caricarla completamente (circa 50 minuti) con il caricabatterie fornito per ottenere la piena capacità.

MANUALE UTENTE EY7540 PANASONIC

Avvitatore a impulsi

Prima di usare questa unità, leggere completamente queste istruzioni e conservare il manuale per usi futuri.

[Batterie autonome Ni-MH/Ni-Cd]

Durée de chargement		7,2 V	9,6 V	12 V	15,6 V	18 V	24 V
	1,2 Ah	EY9065	EY9080	EY9001
		EY9066	EY9086
		20 min.
	1,7 Ah		EY9180	EY9101
			EY9182	EY9103
			25 min.
	2 Ah	EY9168	EY9188	EY9106	EY9136		EY9116
				EY9107			EY9117
				EY9108			60 min.
		30 min.
	3 Ah			EY9200	EY9230		EY9210
				45 min.			90 min.
	3,5 Ah			EY9201	EY9231	EY9251
				55 min.		65 min.

Leggere le "Istruzioni per la Sicurezza" ed i seguenti punti, prima di utilizzare l'apparecchio.

I. NORME DI SICUREZZA SUPPLEMENTARI

1) Indossare delle protezioni per l'udito, quando si usa l'attrezzo per un lungo periodo. 2) Tenere presente che lo strumento è sempre pronto per l'uso, poiché non è necessario collegarlo ad una presa di corrente. 3) Durante la trapanatura o l'avvitamento su pareti, pavimenti, ecc. si potrebbero incontrare fili elettrici in tensione. NON TOCCARE IL MANDRINO RAPIDO ESAGONALE O QUALSIASI ALTRA PARTE METALLICA SULLA PARTE ANTERIORE DELL'UTENSILE! Tenere l'attrezzo esclusivamente per l'impugnatura di plastica, per evitare scosse nel caso di trapanatura di un cavo sotto tensione. 4) NON utilizzare la leva di avanzamento/inversione quando l'interruttore principale è su ON. La batteria si scarica rapidamente e l'apparecchio può subire dei danni. 5) Durante la ricarica, il caricabatteria potrebbe riscaldarsi leggermente. Questo è normale. NON ricaricare la batteria troppo a lungo. 6) Quando si ripone o si trasporta l'utensile, regolare la leva di avanzamento/inversione nella posizione centrale (blocco interruttore). 7) Non sottoporre lo strumento a sforzi tenendo premuto a metà il grilletto di controllo velocità (modalità di controllo della velocità) in modo che il motore si arresti.

Simbolo	Significato
V	Volt
---	Corrente diretta
n0	Velocitàswana carico
.../min	Giri o reciprocazioni per minuto
Ah	Capacità elettrica del pacco Batteria
	Leggere le istruzioni per l'uso prima dell'impiego.
	Solo per uso interno.

II. MONTAGGIO

Applicazione e rimozione del bit

NOTA:

• Quando si installano o si rimuovono le punte, scollegare il pacco batteria dall'utensile oppure posizionare l'interruttore nella posizione centrale (blocco interruttore).
• Tenere il collare del mandrino di collegamento rapido ed estrarlo dall'avvitatore.
• Inserire la punta nel mandrino. Rilasciare il collare.
• Il collarino tornerà nella posizione iniziale dopo essere stato rilasciato.
• Tirare il bit per accertarsi che non esca.
• Per rimuovere la punta, estrarre il collare allo stesso modo.

PRECAUZIONE:

• Se il collarino non torna nella posizione originale o il bit fuoriesce quando viene tirato, significa che quest'ultimo non è stato inserito correttamente. Accertarsi che il bit sia stato applicato correttamente prima dell'uso.

Utilizzare punte esagonali da 6,35 mm (1/4").

Per garantire un fissaggio corretto della punta, utilizzare solo punte esagonali con dentello di arresto da 9,5 mm (3/8").

Applicazione o rimozione del pacco batteria

1. Per collegare il pacco batteria:

Installare il pacco batteria, allineandosi con le marcature.

• Far scorrere il pacco batteria finché non si blocca in posizione.

1. Per rimuovere il pacco batteria:

Premere il tasto sulla parte anteriore per rilasciare il pacco batteria.

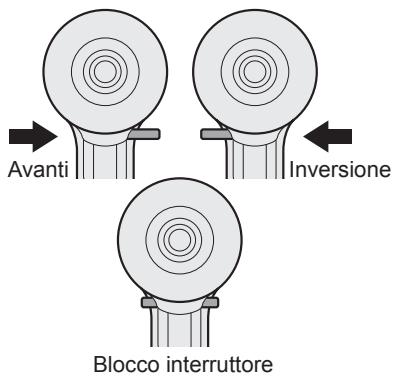

Uso della leva di avanzamento/inversione

PRECAUZIONE:

Per evitare danni, non usare la leva di avanzamento/inversione finché il bit non si arresta completamente.

Uso dell'interruttore di rotazione in avanti

1. Spingere la leva per la rotazione in avanti.
2. Premere leggermente il grilletto per avviare lentamente l'utensile.
3. La velocità aumenta proporzionalmente alla pressione del grilletto, così da garantire un corretto serraggio delle viti. Quando il grilletto viene rilasciato, il freno si attiva e la punta si ferma immediatamente.
4. Dopo l'uso, riportare la leva nella posizione centrale (blocco interruttore).

Uso dell'interruttore di rotazione all'indietro

1. Spingere la leva per la rotazione all'indietro. Controllare la direzione di rotazione prima dell'uso.
2. Premere leggermente il grilletto per avviare lentamente l'utensile.
3. Dopo l'uso, riportare la leva nella posizione centrale (blocco interruttore).

PRECAUZIONE:

• Per evitare che la temperatura della superficie dello strumento aumenti eccessivamente, non usarlo in modo continuativo con due o più pacchi batteria. Lo strumento deve raffreddarsi prima di sostituire il pacco batteria.

Come utilizzare il gancio da cintura

AVVERTIMENTO!

• Accertarsi di fissare saldamente il gancio da cintura all'apparecchio principale serrando la vite. Quando il gancio da cintura non è fissato saldamente all'apparecchio principale, il gancio stesso può staccarsi e far cadere l'apparecchio. Potrebbero verificarsi incidenti o infortuni.
• Verificare periodicamente il serraggio delle viti. Qualora se ne trovassero di allentate, serrarle saldamente.
• Accertarsi di fissare saldamente il gancio da cintura alla cintura legata in vita o ad un altro tipo di cintura. Prestare attenzione affinché l'apparecchio non scivoli dalla cintura. Potrebbero verificarsi incidenti o infortuni.
• Quando l'apparecchio principale è sostenuto mediante il gancio da cintura, evitare di saltare o correre. Il gancio può scivolare e far cadere l'apparecchio. Potrebbero verificarsi incidenti o infortuni.
• Quando il gancio da cintura non viene utilizzato, riporlo nella posizione iniziale. In caso contrario il gancio da cintura potrebbe rimanere incastrato. Potrebbero verificarsi incidenti o infortuni.
• Quando l'apparecchio è agganciato alla cintura mediante l'apposito gancio, fissare solo bit dell'avvitatore all'utensile. Un oggetto appuntito, come ad esempio un bit, può causare infortuni o incidenti.

Regolazione dell'angolazione del gancio da cintura

1. Far scorrere la leva di blocco del gancio da cintura ① e tenerla ferma per sbloccare il gancio.
2. Estrarre il gancio da cintura dalla posizione iniziale ② e regolarlo.
3. Rilasciare la leva di blocco del gancio da cintura per bloccare l'angolo del gancio.

1. Accertarsi di fissare saldamente il gancio da cintura ③. Accertarsi inoltre che la leva del gancio da cintura sia bloccata saldamente in posizione.

Il gancio da cintura non è fissato in questa posizione. Fissarlo saldamente prima dell'uso.

Per riportare il gancio da cintura alla posizione iniziale, seguire i punti 1 e 2 riportati sopra, quindi abbassare il gancio.

Per fissare il gancio, seguire i punti 3 e 4 riportati sopra.

Modifica del lato del gancio da cintura

Il gancio da cintura può essere fissato a uno dei due lati dell'apparecchio.

1. Porre il gancio da cintura nella posizione iniziale.
2. Allentare la vite ruotandola in senso antiorario mediante una moneta o un cacciavite a testa piatta.
3. Estrarre il gancio da cintura e inserirlo nell'altro lato della guida sull'apparecchio principale.
4. Fissare saldamente la vite ruotandola in senso orario.

Il gancio da cintura si trova nella posizione iniziale.

Pannello di controllo

(1) Sezione modalità potenza impatto

• Selezionare la modalità di potenza impatto tra le 3 modalità (Leggera, Media, Forte).

Premere il tasto di modalità potenza impatto per scegliere l'impostazione. Ad ogni pressione del tasto, la modalità passa da forte a media a leggera.

La modalità di potenza impatto preimpostata in fabbrica nell'avvitatore è quella "forte".

Tabella indicazioni consigliate

Visualizzazione modalità potenza impatto	Applicazione consigliata
H 0 - 2300 giri/min. e 0 - 3000 imp./min.	Lavori che necessitano di una copbia elevata, in cui non sussiste la possibilità che la vite si rompa, né che la sommità di spezzi, né che la punta si allenti. (Questa impostazione garantisce la copbia massima.) Adatta alle seguenti applicazioni: · Serraggio di bulloni M8 o più grande · Serraggio di viti lunghe in occasione di lavori di rifinitura interna
M 0 - 1400 giri/min. e 0 - 2800 imp./min.	Lavori che necessitano di una copbia limitata, in cui sussiste la possibilità che la vite si rompa, o che la sommità di spezzi. (Questa impostazione limita la copbia.) Adatta alle seguenti applicazioni: · Serraggio di bulloni con diametri piccoli (M6) · Serraggio di viti per lavorazioni su metallo in occasione dell'installazione di infissi
S 0 - 1000 giri/min. e 0 - 2000 imp./min.	Lavori che necessitano di una copbia limitata, in cui sussiste la possibilità che la vite si rompa, che la sommità di spezzi, che la punta si allenti o che danneggi una superficie esterna. (Questa impostazione limita la copcia.) Adatta alle seguenti applicazioni: · Serraggio di bulloni con diametri inferiori a M6 che possono spezzarsi dalle mentalmente · Serraggio di viti in plastica stampata · Installazione di pannelli di gesso

• imp/min. : Impatti al minuto

(2) Luce LED

Premere per accendere e spegnere la luce LED.

La luce illumina grazie ad un consumo minimo e non influenza negativamente la prestazione dell'avvitatore, né la capacità della batteria.

PRECAUZIONE:

• La luce LED incorporata è stata realizzata per l'illuminazione temporanea di un'area di lavoro ridotta. Non utilizzarla in sostituzione di una luce normale: la luminosità sarebbe insufficiente.

Questo prodotto ha una luce LED incorporata.

Questo prodotto è classificato come "Prodotto LED classe 1" in EN 60825-1.

Prodotto LED classe 1

Precauzione: NON FISSARE DIRETTAMENTE IL RAGGIO

(3) Spia avvertenza surriscaldamento

Spenta (funzionamento normale)

Lampeggiante: surriscaldamento. Indica che il funzionamento è stato interrotto a causa di un surriscaldamento della batteria.

La funzione di protezione da surriscaldamento interrompe il funzionamento dell'avvitatore per proteggere il pacco batteria in caso di surriscaldamento. Quando questa funzione è attiva, sul pannello di controllo lampeggia la spia di avvertenza da surriscaldamento.

• Se si attiva la protezione da surriscaldamento, lasciare raffreddare completamente l'avvitatore (per almeno 30 minuti). Quando la spia di avvertenza da surriscaldamento si spegne, l'avvitatore sarà pronto per l'uso.
• Evitare un uso dell'avvitatore che porta all'attivazione ripetuta della protezione da surriscaldamento.

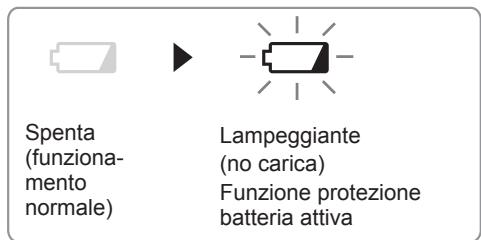

(4) Spia avvertenza batteria scarica

Lo scaricarsi eccessivo (totale) delle batterie a ioni di litio diminuisce drasticamente la loro autonomia. L'avvitatore è dotato di una funzione di protezione della batteria realizzata per evitare lo scaricarsi eccessivo del pacco batteria.

• La funzione di protezione della batteria si attiva immediatamente prima che la batteria perda la carica, causando il lampeggiamento della spia di avvertenza batteria scarica.
• Se si nota la spia di avvertenza batteria scarica, caricare immediatamente il pacco batteria.

[Pacco batteria]

Per un uso corretto del pacco batteria

Pacco batteria Li-ion (EY9L40)

• Per una conservazione ottimale della batteria, riporre il pacco batteria agli ioni di litio dopo l'uso senza ricaricarlo.
• La temperatura ambientale si deve aggirare tra 0°C (32°F) e 40°C (104°F). Se il pacco batteria è usato quando la temperatura è al di sotto di 0°C (32°F), lo strumento smetterà di funzionare correttamente.
• Quando il pacco batteria non viene usato, tenerlo lontano da altri oggetti metallici come: clip, monetine, chiavi, chiodi, viti o altri piccoli oggetti metallici che potrebbero creare un collegamento da un terminale all'altro.

Cortocircuitare i terminali del pacco batteria potrebbe causare scintille, ustioni oppure un incendio.

• Quando si usa il pacco batteria, assicurarsi che il luogo di lavoro sia ben ventilato.
• Quando si rimuove il pacco batteria dall'alloggiamento principale dell'utensile,

riposizionare immediatamente il coperchio del pacco batteria, onde evitare che polvere e sporcizia contaminino i terminali della batteria e causino un cortocircuito.

Durata del pacco batteria

Le batterie ricaricabili posseggono una durata limitata. Se il tempo di funzionamento diventa estremamente breve dopo la ricarica, sostituire il pacco batteria con uno nuovo.

Riciclo batteria

ATTENZIONE:

Per ragioni relative alla protezione dell'ambiente e al riciclaggio dei materiali, assicurarsi che lo smaltimento del prodotto avvenga in un luogo ufficialmente preposto a tale fine (ammesso che esista nell'area dell'utente).

[Caricabatterie]

Ricarica

Avvertenze generiche per il pacco batteria Li-ion/Ni-MH/Ni-Cd

NOTA:

• Per caricare un pacco batteria freddo (al di sotto di 0°C (32°F)) in un luogo caldo, lasciare il pacco batteria nel locale per un'ora per permettere allo stesso di raggiungere la temperatura ambiente. Altrimenti il pacco batteria potrebbe non essere completamente ricaricato.
• Lasciate raffreddare il caricatore quando caricate più di due pacchi batterie consecutivamente. Non infilate le dita nel foro di contatto per tenere in mano il caricabatterie o per altri scopi.

PRECAUZIONE:

Onde evitare il rischio d'incendio o il danneggiamento del caricabatteria:

Non usate l'energia fornita da un generatore a motore. - Non coprite le prese d'aria del caricabatteria e del pacco batteria.

• Scollegare il caricabatteria se non in uso.

Pacco batteria Li-ion

NOTA:

Al momento dell'acquisto, il pacco batteria non è carico. Assicurarsi di caricare la batteria prima dell'uso.

Caricabatteria (EY0L80)

1. Collegare il caricatore alla presa di corrente.

NOTA:

L'inserimento della spina nella presa di corrente c.a. potrebbe provocare delle scintille, ma questo non è un problema in termini di sicurezza.

1. Inserire saldamente il pacco batteria nel caricabatteria.

1 Allineare le marcature e collocare la batteria nel raccordo del caricatore. 2 Far scorrere nella direzione indicata dalla freccia.

1. Durante la ricarica, la spia di carica si accende.

Quando la ricarica è stata completata, un interruttore elettronico interno scatta automaticamente per evitare la sovraccarica.

• La ricarica non avviene se il pacco batteria è caldo (per esempio, subito dopo l'uso per un lavoro pesante).

La spia di standby arancione lampeggia mentre la batteria si sta raffreddando.

La ricarica comincia poi automaticamente.

1. La spia di carica (verde) lampeggia lentamente quando la batteria è carica per l'80% circa.
2. Quando la batteria è completamente carica, la spia verde lampeggia rapidamente.
3. Qualora la temperatura del pacco batteria raggiunga gli 0°C o meno, il tempo di ricarica è maggiore rispetto al tempo di ricarica normale.

Anche a batteria completamente carica, l'utensile dispone di circa il 50% dell'energia di cui dispone una batteria carica alla temperatura di esercizio normale.

1. Qualora la spia di accensione non si dovesse accendere immediatamente dopo il collegamento del caricatore o qualora, trascorso il tempo di ricarica normale, la spia di ricarica verde non dovesse lampeggiare rapidamente, si prega di rivolgersi ad un rivenditore autorizzato.
2. Se un pacco batteria completamente ricaricato viene inserito di nuovo nel caricabatteria, la spia di carica si illumina. Dopo alcuni minuti la spia di caricamento inizierà a lampeggiare rapidamente per indicare che il caricamento è completato.

Pacco batteria Ni-MH/Ni-Cd

NOTA:

Caricare un pacco batteria nuovo o un pacco batteria che non è stato usato per un lungo periodo, per circa 24 ore per riportare la batteria alla sua piena capacità.

Caricabatteria (EY0L80)

1. Collegare il caricatore alla presa di corrente.

NOTA:

L'inserimento della spina nella presa di corrente c.a. potrebbe provocare delle scintille, ma quello non è un problema in termini di sicurezza.

1. Inserire saldamente il pacco batteria nel caricabatteria.

1. Durante la ricarica, la spia di carica si accende.

Quando la ricarica è stata completata, un interruttore elettronico interno scatta automaticamente per evitare la sovraccarica.

• La ricarica non avviene se il pacco batteria è caldo (per esempio, subito dopo l'uso per un lavoro pesante).

La spia di standby arancione lampeggia mentre la batteria si sta raffreddando. La ricarica comincia poi automaticamente.

1. Quando la batteria è completamente carica, la spia verde lampeggia rapidamente.
2. Se la spia di caricamento non si accende immediatamente dopo aver collegato il caricabatteria oppure se la spia non si spegne al termine del caricamento standard, rivolgetevi ad un rivenditore autorizzato.

Se la spia di caricamento non si accende immediatamente dopo aver collegato il caricabatteria oppure se la spia non si spegne al termine del caricamento standard, rivolgetevi ad un rivenditore autorizzato.

1. Se un pacco batteria completamente ricaricato viene inserito di nuovo nel caricabatteria, la spia di carica si illumina. Dopo alcuni minuti la spia di caricamento inizierà a lampeggiare rapidamente per indicare che il caricamento è completato.

SEGNALI SPIE

Luce verde

Il caricatore è stato collegato alla presa murale.

È pronto per il caricamento.

Luce verde lampeggiante rapida

Il caricamento è completato. (Carica completa)

Luce verde lampeggiante

Batteria carica all'80% circa (Carica utilizzabile. Solo Li-ion)

Luce verde

In fase di caricamento.

Luce arancione

Pacco batteria freddo.

La ricarica del pacco batteria avviene lentamente per ridurre il peso sulla batteria (solo Li-ion).

Luce arancione lampeggiante

Il pacco batteria è caldo. Il caricamento avrà inizio appena la temperatura del pacco batteria sarà scesa.

Qualora la temperatura del pacco batteria raggiunga i -10°C o meno, anche la spia di ricarica arancione inizia a lampeggiare. La ricarica inizia quando la temperatura del pacco batteria aumenta (solo Li-ion).

Spia stato ricarica

Sinistra: verde Destra: arancione

Luce arancione e verde lampeggianti rapide

Non è possibile effettuare il caricamento. Il pacco batteria è impolverato o guasto.

Informazioni per gli utenti sullo smaltimento di apparecchiature elettriche ed elettroniche obsolete (per i nuclei familiari privati)

Questo simbolo sui prodotti e/o sulla documentazione di accompagnamento significa che i prodotti elettrici ed elettronici usati non devono essere mescolati con i rifiuti domestici generici.

Per un corretto trattamento, recupero e riciclaggio, portare questi prodotti ai punti di raccolta designati, dove verranno accettati gratuitamente. In alternativa, in alcune nazioni potrebbe essere possibile restituire i prodotti al rivenditore locale, al momento dell'acquisto di un nuovo prodotto equivalente.

Uno smaltimento corretto di questo prodotto contribuirà a far risparmiare preziose risorse ed evitare potenziali effetti negativi sulla salute umana e sull'ambiente, che potrebbero derivare, altrimenti, da uno smaltimento inappropriato. Per ulteriori dettagli, contattare la propria autorità locale o il punto di raccolta designato più vicino.

In caso di smaltimento errato di questo materiale di scarto, potrebbero venire applicate delle penali, in base alle leggi nazionali.

Per gli utenti aziendali nell'Unione Europea

Qualora si desideri smaltire apparecchiature elettriche ed elettroniche, contattare il rivenditore o il fornitore per ulteriori informazioni.

Informazioni sullo smaltimento in nazioni al di fuori dell'Unione Europea

Questo simbolo è valido solo nell'Unione Europea.

Qualora si desideri smaltire il prodotto, contattare le autorità locali o il rivenditore e chiedere informazioni sul metodo corretto di smaltimento.

IV. MANUTENZIONE

Per la pulizia dell'apparecchio, utilizzare un panno morbido e asciutto. NON usare un panno bagnato, solventi, benzina o altre sostanze volatili per la pulizia.

V. COPPIA DI SERRAGGIO

La potenza necessaria per serrare un bullone varia in base al materiale e alla dimensione del bullone, nonché al materiale in cui si fissa il bullone. Scegliere la lunghezza del tempo di serraggio di conseguenza.

I valori di riferimento sono riportati di seguito.

(I valori possono variare in base alle condizioni di serraggio).

Fattori che influiscono sulla coppia di serraggio

La coppia di serraggio è influenzata da una grande varietà di fattori inclusi i seguenti.

Dopo aver eseguito il serraggio, controllare la coppia con una chiave torsiometrica.

1) Tensione

Quando il pacco batteria è quasi scarico, la tensione diminuisce e la coppia di serraggio scende.

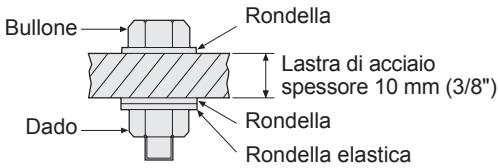

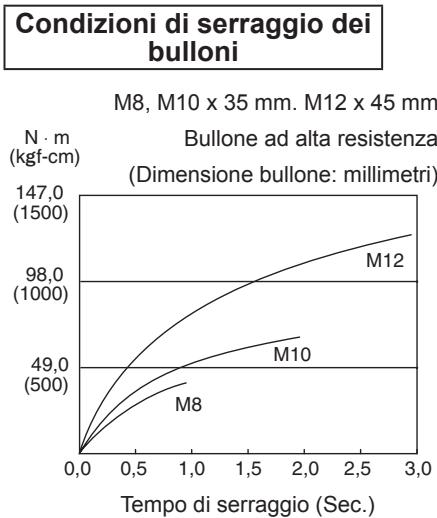

Condizioni di serraggio

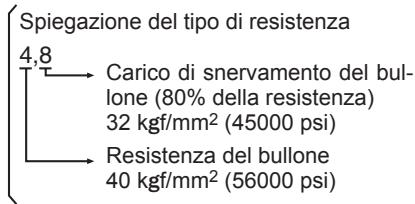

• Vengono utilizzati i seguenti bulloni.

Bulloni standard: Tipo resistente 4,8

Tipo ad alta resistenza 12,9

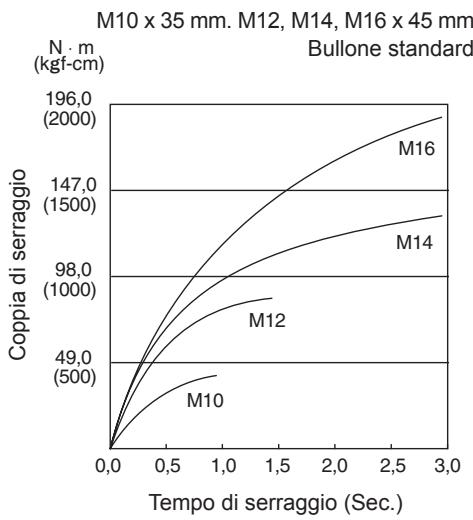

2) Tempo di serraggio

Un tempo di serraggio più lungo comporta una coppia di serraggio maggiore. Tuttavia, un serraggio eccessivo non offre vantaggi e riduce la durata dello strumento.

3) Diametri dei bulloni diversi

Il diametro dei bulloni influisce sulla coppia di serraggio.

In genere, maggiore è il diametro del bullone, maggiore è la coppia di serraggio.

4) Condizioni di serraggio

• La coppia di serraggio varia, anche per lo stesso bullone, in base al grado, alla lunghezza e al coefficiente di coppia (il coefficiente fisso indicato dal produttore).
• La coppia di serraggio varia in base alla superficie, anche per bulloni dello stesso materiale (es.: acciaio).
• La coppia è molto ridotta quando il bullone e il dado iniziano a ruotare insieme.

5) Gioco della presa

La coppia diminuisce quando per serrare un bullone viene utilizzata la configurazione a sei lati della presa con una dimensione errata.

6) Interruttore (grilletto di controllo a velocità variabile)

La coppia diminuisce, se l'apparecchio viene utilizzato con l'interruttore non completamente premuto.

7) Effetto dell'adattatore di connessione

La coppia di serraggio diminuisce quando si utilizza un giunto a snodo universale o un adattatore di connessione.

VI. ACCESSORI

Utilizzare solo i bit adatti per la dimensione del mandrino.

VII. ALLEGATO

CAPACITÀ MASSIME CONSIGLIATE

Modello		EY7540
Avvitamento viti	Vite da legno	φ 3,5 - φ 9,5 mm (1/8" - 3/8")
	Vite autoforante	φ 3,5 - φ 6 mm (1/8" - 1/4")
Fissaggio bulloni		Bullone standard: M6 – M16 Bullone ad alta resistenza: M6 – M12

VIII. SPECIFICHE TECNICHE

APPARECCHIO PRINCIPALE

Modello		EY7540
Motore		14,4 V DC
In assenza di carico	Modalità di impatto leggera	0 - 1000 /min (giri/min.)
	Modalità di impatto media	0 - 1400 /min (giri/min.)
	Modalità di impatto forte	0 - 2300 /min (giri/min.)
Coppia massima		150 N·m (1530 kgf-cm, 1330 in-lbs.)
Impatti al minuto	Modalità di impatto leggera	0 - 2000 /min (imp./min.)
	Modalità di impatto media	0 - 2800 /min (imp./min.)
	Modalità di impatto forte	0 - 3000 /min (imp./min.)
Lunghezza totale		158 mm (6-1/4")
Peso (con pacco batteria: EY9L40)		1,45 kg (3,1 lbs)

PACCO BATTERIA

Modello	EY9L40
Accumulatore	Batteria Li-ion
Tensione batteria	14,4 V DC (3,6 V x 4 celle)
Capacità	3 Ah

CARICABATTERIA

Modello	EY0L80
Valori	Vedere la targhetto dei valori sul fondo del caricabatteria.
Peso	0,95 kg (2,1 lbs)

[Pacco batteria Li-ion]

Tempo di caricamento		14,4 V
	3 Ah	EY9L40Utilizzabile: 35 min.
		Completa: 50 min.

[Pacco batteria Ni-MH/Ni-Cd]

Tempo di caricamento		7,2 V	9,6 V	12 V	15,6 V	18 V	24 V
	1,2 Ah	EY9065	EY9080	EY9001
		EY9066	EY9086
		20 min.
	1,7 Ah		EY9180	EY9101
			EY9182	EY9103
			25 min.
	2 Ah	EY9168	EY9188	EY9106	EY9136		EY9116
				EY9107			EY9117
				EY9108			60 min.
		30 min.
	3 Ah			EY9200	EY9230		EY9210
				45 min.			90 min.
	3,5 Ah			EY9201	EY9231	EY9251
				55 min.		65 min.

NOTA: Questa tabella può includere dei modelli non disponibili nella propria area. Fare riferimento al catalogo generale più recente.
