Produkttyp	Sladdlös slagborrmaskin
Varumärke	PANASONIC
Modell	EY7540
Strömförsörjning	Li-ion-batteri 14,4 V DC, 3 Ah (EY9L40)
Tomgångsvarvtal (mjukt läge)	0 – 1000 varv/min
Tomgångsvarvtal (medelläge)	0 – 1400 varv/min
Tomgångsvarvtal (hårt läge)	0 – 2300 varv/min
Slag per minut (mjukt läge)	0 – 2000 slag/min
Slag per minut (medelläge)	0 – 2800 slag/min
Slag per minut (hårt läge)	0 – 3000 slag/min
Maximalt vridmoment	150 N·m
Total längd	158 mm
Vikt (med batteri)	1,45 kg
Chuck	Snabbchuck 6,35 mm (1/4 tum)
LED-lampa	Inbyggd, klass 1
Effektlägen	3 inställningar: mjukt, medel, hårt
Säkerhet	Skydd mot överhettning och överurladdning
Laddare	Modell EY0L80, laddtid 35 min (användbar) / 50 min (full)
Ingående tillbehör	Li-ion-batteri 3 Ah, laddare, bälteshållare
Underhåll	Rengör med torr trasa; använd inte vatten eller lösningsmedel
Allmän information	Användning inomhus; följ säkerhetsanvisningarna

Vanliga frågor - EY7540 PANASONIC

Hur byter man borr på EY7540?

För att sätta i eller ta bort ett borr, koppla först bort batteriet. Dra chuckkragen utåt, sätt i borret (6,35 mm), släpp sedan kragen. Kontrollera att borret sitter fast genom att dra i det.

Vilket batteri är kompatibel med modell EY7540?

Det kompatibla batteriet är Panasonic EY9L40, ett Li-ion-batteri på 14,4 V och 3 Ah. Använd endast denna modell för att garantera prestanda och säkerhet.

Hur laddar man batteriet korrekt?

Använd laddaren EY0L80. Anslut den till ett eluttag, sätt i batteriet med markeringarna i linje. Den gröna lampan blinkar snabbt när laddningen är klar. Om batteriet är varmt blinkar den orange lampan: vänta tills det svalnar.

Kan man använda borrmaskinen kontinuerligt under lång tid?

Det rekommenderas inte att använda verktyget kontinuerligt med flera batterier utan paus. Låt verktyget svalna i minst 30 minuter innan du byter till ett annat batteri för att undvika överhettning.

Hur ställer man in rotationsriktningen?

Använd framåt/bakåt-omkopplaren ovanför avtryckaren. Skjut den åt vänster för framåtgående rotation, åt höger för bakåtgående. Använd den aldrig när borret fortfarande roterar.

Vad betyder de olika effektlägena (mjukt, medel, hårt)?

Läget hårt ger maximalt vridmoment (150 N·m) för bultar M8 och uppåt. Läget medel begränsar vridmomentet för bultar M6. Läget mjukt är lämpligt för små skruvar och ömtåliga material som plast.

Hur använder man bälteshållaren?

Skjut låsspaken för att låsa upp kroken, dra ut den ur sitt fäste, släpp sedan spaken för att låsa den. Den kan monteras på båda sidor av verktyget. Se till att dra åt fästskruven ordentligt.

Vad gör man om överhettningslampan blinkar?

Överhettningsvarningslampan (blinkande LED) indikerar att termoskyddet har aktiverats. Stäng av verktyget och låt det svalna helt (minst 30 minuter) innan du använder det igen.

Hur rengör man borrmaskinen EY7540?

Rengör apparaten med en torr, ren trasa. Använd inte vatten, lösningsmedel eller flyktiga rengöringsmedel för att undvika skador på elektriska komponenter.

Levereras borrmaskinen med ett laddat batteri?

Batteriet är inte fulladdat vid köp. Före första användning, ladda det fullt (cirka 50 minuter) med den medföljande laddaren för att få full kapacitet.

BRUKSANVISNING EY7540 PANASONIC

Sladdlös slagskruvdragare

Trådlös slagborrmaskin

Langaton iskuruuviavain

Läs igenom hela bruksanvisningen innan produkten tas i bruk. Spara bruksanvisningen för senare användning.

Läs igenom häftet "Säkerhetsföreskrifter" och nedanstående anvisningar, innan verktyget tas i bruk.

I. EXTRA SÄKERHETSREGLER

1) Bär hörselskydd när verktyget används under långa perioder. 2) Observera att verktyget alltid är i driftstillstånd, eftersom det inte behöver vara anslutet. 3) Tänk på att strömförande ledningar kan förekomma vid borrning eller skruvdragning i väggar, golv o.s.v. VIDRÖR INTE SNABBCHUCKEN ELLER NÅGON ANNAN AV VERKTYGETS FRÄMRE METALLDELAR! Håll endast i plasthandtaget på verktyget för att undvika risk för elstötar i händelse av att en strömförande ledning skulle råka stötas på vid skruvning eller indrivning. 4) Ändra INTE riktningsomkopplaren medan huvudströmbrytaren är i påslaget läge. Det gör att batteriet laddas ur väldigt snabbt och kan orsaka skador på verktyget. 5) Vid laddning kan det hända att laddaren blir varm, vilket är fullt normalt. Ladda INTE upp batteriet under för lång tid. 6) Ställ riktningsomkopplaren i mittläget (låst läge) vid förvaring eller flyttning av verktyget. 7) Ansträng inte verktyget genom att hålla varvtalsregleraren halvvägs intryckt (i läget för varvtalsreglering), så att motorn stannar.

Symbol	Betydelse
V	Volt
---	Direkt ström
n0	Tomgångsvarv
.../min	Varv eller pendlingar per minut
Ah	Batteriets elektriska kapacitet
	Läsigenom driftsföreskriffterna före användning.
	Endast für inomhusbruk.

II. MONTERING

Isättning/urtagning av bits

OBSERVERA:

• Koppla loss batteriet från verktyget eller ställ omkopplaren i mittläget (låst läge), när ett bits ska sättas i eller tas ur.
• Fatta tag i hylsan på snabbchucken och dra den utåt från skruvdragaren.
• Skjut in bitset i chucken. Släpp hylsan.
• Släpp hylsan, så att den återgår till ursprungligt läge.
• Dra i bitset för att kontrollera att det sitter fast ordentligt.
• Demontera bitset genom att dra hylsan utåt på samma sätt som vid montering.

VIKTIGT:

• Om hylsan inte återgår till sitt ursprungliga läge eller om bitset går att dra ut, så är bitset inte korrekt isatt. Se till att bitset sitter fast ordentligt, innan något arbete påbörjas.

Använd 6,35 mm (1/4") sexkantsbits.

Använd sexkantsbits med 9,5 mm (3/8") spärrhake för att garantera säker fastmontering av bitset.

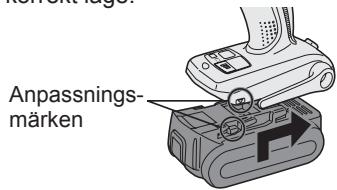

1. För att sätta fast batteriet:

Placera anpassningsmärkena mot varandra och sätt fast batteriet.

• Skjut batteriet bakåt tills det hakar fast i korrekt läge.

1. För att ta loss batteriet: Tryck in frigöringsknappen framifrån för att ta loss batteriet.

III. DRIFT [Verktygshuset]

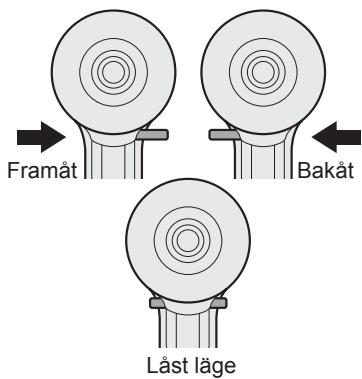

Användning av riktningsomkopplaren och avtryckaren

VIKTIGT:

Ändra inte riktningsomkopplarens läge förrän bitset har stannat helt för att undvika skador.

Drift med rotation framåt

1. Tryck riktningsomkopplaren till läget för rotation framåt.
2. Tryck in avtryckaren en liten bit för att sakta starta verktyget.
3. Varvtalet ökar i förhållande till hur mycket avtryckaren trycks in för effektiv åtdragning av skruvar. Bromsen kopplas in och motorn stannar omedelbart så fort avtryckaren släpps upp.
4. Ställ riktningsomkopplaren i mittläget (låst läge) efter avslutat arbete.

Drift med rotation bakåt

1. Tryck riktningsomkopplaren till läget för rotation bakåt. Kontrollera rotationsriktningen innan arbetet påbörjas.
2. Tryck in avtryckaren en liten bit för att sakta starta verktyget.
3. Ställ riktningsomkopplaren i mittläget (låst läge) efter avslutat arbete.

VIKTIGT:

• Använd inte verktyget oavbrutet med hjälp av två eller fler batterier, eftersom det kan resultera i att verktygets hölje överhettas. Låt verktyget svalna före fortsatt användning efter batteribyte.

Hur bälteskroken används

VARNING!

• Se till att bälteskroken monteras fast korrekt på verktyget och att skruven dras åt ordentligt. Om bälteskroken inte sitter fast ordentligt på verktyget kan det hända att den lossnar, så att verktyget kan falla ner. Det kan resultera i en olycka eller personskada.
• Kontrollera då och då skruvens åtdragning. Dra åt ordentligt, om den sitter löst.
• Se till att bälteskroken hakas fast ordentligt och säkert på en livrem eller på ett annat bälte. Se till att verktyget inte kan glida loss från bältet, eftersom det kan resultera i en olycka eller personskada.
• Undvik att hoppa eller springa medan verktyget bärs med bälteskroken, eftersom det kan få bälteskroken att glida och verktyget att falla ner. Det kan resultera i en olycka eller personskada.
• Se till att återställa bälteskroken till förvaringsläget, när den inte ska användas, eftersom det annars kan hända att bälteskroken fastnar i något. Det kan resultera i en olycka eller personskada.
• Låt inte något annat bits än ett skruvbits sitta fast i verktyget medan verktyget hänger i livremmen med bälteskroken. Ett föremål med vassa kanter, såsom en skruvdragarspets, kan orsaka personskada eller olycka.

Inställning av bälteskrokens vinkel

1. Skjut bälteskrokens låsknapp ① åt sidan och håll den i detta läge för att låsa upp bälteskroken. 2. Dra bälteskroken från förvaringsläget ② och justera den.
2. Släpp bälteskrokens låsknapp för att låsa fast bälteskroken i inställd vinkel.
3. Kontrollera att bälteskroken är ordentligt spärrad och att bälteskrokens låsknapp har återgått till ursprungsläget ③
4. Bälteskroken kan inte låsas fast i detta läge. Ställ in bälteskroken ordentligt i ett låst läge, innan den används.

Återställ bälteskroken till förvaringsläget genom att utföra åtgärderna i punkt 1 till 2 ovan och föra tillbaka bälteskroken.

Lås fast bälteskroken enligt åtgärderna i punkt 3 till 4 ovan.

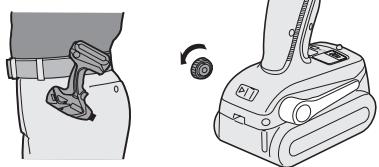

Montering av bälteskroken på motsatt sida

Bälteskroken kan monteras på endera sidan av verktyget.

1. Ställ bälteskroken i förvaringsläget. 2. Lossa skruven genom att vrida den moturs med hjälp av ett platt metallföremål eller en vanlig skruvmejsel.
2. Ta loss bälteskroken och för in den i öppningen på verktygets motsatta sida.
3. Skruva fast skruven medurs och dra åt den ordentligt.

Bälteskroken måste vara i förvaringsläget för att den ska kunna tas loss från verktyget.

Kontrollpanel

(1) Slagkraftsinställning

Välj bland tre olika slagkraftslägen (mjukt, medelhårt, hårt) för att ställa in lämplig slagkraft.

Tryck lämpligt antal gånger på slagkraftsväljaren för att ställa in önskad slagkraft. Vid varje tryckning ändras inställningen till hårt, medelhårt och mjukt.

Skruvdragaren har fabriksinställts på "hårt" slagkraftsläge.

Tabell över riktlinjer för val av slagkraftsläge och rekommenderade tillämpningar

Indikering für slagkraftslag	Rekommenderad tillampning
H 0 - 2300 varv/min. och 0 - 3000 slag/min.	Arbeten som kräver högt ätdragningsmoment och)där det inte finns;n当场 riskfor att skruven,går av, attskruvhuvudet bryts loss aller bitset lossnarr. (Dennainställning ger maximalt ätdragningsmoment.)Passande tillampningar ar t.ex.:Ätdragning av bultar avstorlek M8 eller störreÄtdragning av länga skruvarvid interiöra finarben
M 0 - 1400 varv/min. och 0 - 2800 slag/min.	Arbeten som kräver begränsat ätdragningsmoment och)där det finns riskfor att skruven,går aveller att skruvhuvudet bryts loss.(Denna inställning begränsar ätdragningsmomentet.)Passande tillampningar ar t.ex.:Ätdragning av bultar med liten diameter (M6)Ätdragning av metallskruvarvid montering av fast inredning

S

0 - 1000 varv/min. och 0 - 2000 slag/min.

Arbeten som kräver begränsat åtdragningsmoment och där det finns risk för att skruven går av, att skruvhuvudet bryts loss eller att bitset lossnar skadar en finbearbetad yta. (Denna inställning begränsar åtdragningsmomentet.)

Passande tillämpningar är t.ex.:

Tryck på för att tända eller släcka LED-ljuset.

Ljuset förbrukar väldigt lite ström och har ingen negativ påverkan på verktygets prestanda vid batteridrift.

VIKTIGT:

• Det inbyggda LED-ljuset är avsett för temporär belysning av ett litet arbetsområde.
• Använd inte LED-ljuset som ersättning för en vanlig ficklampa, eftersom dess ljusstyrka inte räcker till för det.

Denna produkt har ett inbyggt LED-ljus. Denna produkt är klassificerad som "LED-produkt klass 1" enligt EN 60825-1.

LED-produkt klass 1

Viktigt: TITTA INTE RAKT IN I STRÅLEN.

(3) Varningslampa för överhettning

Släckt (normal drift)

Blinkande: Överhettning. Detta anger att driften har stoppats på grund av överhettning av batteriet.

Skyddsfunktionen för överhettning stoppar verktygets drift för att skydda batteriet i händelse av överhettning. Varningslampan för överhettning på kontrollpanelen blinkar när denna funktion har aktiverats. - Om skyddsfunktionen för överhettning har aktiverats, så låt verktyget svalna

ordentligt (i minst 30 minuter). Verktyget kan användas igen efter att varningslampan för överhettning har slocknat.

• Undvik att använda verktyget på ett sätt som medför att skyddsfunktionen för överhettning aktiveras upprepade gånger.

(4) Varningslampa för svagt batteri

Släckt (normal drift)

Blinkande

(ingen laddning)

Batteriets skyddsfunktion aktiverat

För mycket (fullständig) urladdning av ett litiumjonbatteri förkortar dess livslängd väsentligt. Verktyget inkluderar en skyddsfunktion för batteriet avsedd att förhindra alltför stor urladdning av batteriet.

• Batteriets skyddsfunktion aktiveras strax innan batteriet förlorar sin laddning, varpå varningslampan för svagt batteri börjar blinka.
• Ladda genast upp batteriet vid upptäckt av att varningslampan för svagt batteri blinkar.

[Batteri]

Korrekt hantering av batteri

Litiumjonbatteri (EY9L40)

• Förvara litiumjonbatteriet utan att ladda upp det efter användning för att erhålla optimal batterilivslängd.
• Temperaturen i omgivningen ska vara mellan 0°C och 40°C. Om batteriet används under fryspunkten 0°C, kan verktyget fungera onormalt. När batteriet inte används ska det hållas borta från mynt, nycklar, gem, spikar, skruvar och andra små metallföremål som kan orsaka kortslutning genom att vidröra kontakterna.

En kortslutning av batteriets kontakter kan orsaka gnistor, brand eller brännskador. - Se till att arbetsområdet har god ventilation vid användning av batteriet.

Sätt genast på batteriskyddet igen efter att batteriet har tagits loss från verktygshuset för att förhindra ansamling av damm eller smuts på batteripolerna och kortslutning.

Batteriets livslängd

Batteriet har en begränsad livslängd. Om batteriets kapacitet är extremt låg efter att ha laddats ordentligt, ska det bytas ut mot ett nytt.

Batteriåtervinning

ANMÄRKNING:

Se till att batteriet lämnas på anvisad plats för återvinning, när sådan finns, för att bidra till att skydda miljön.

[Batteriladdare]

Laddning

Gemensamma försiktighetsåtgärder för litiumjon- och NiMH/NiCd-batterier

OBSERVERA:

• När du ska ladda ett kallt batteri (under 0°C ) på ett varmt ställe, ska du låta batteriet ligga på detta ställe minst en timme i förväg så att batteriet får rumstemperatur. I annat fall kan det hända att batteriet inte laddas till fullo.
• Kyl ner laddaren om du tänker ladda mer än två batterier i följd.
• Stick inte in fingrarna i kontakthålet när du håller laddaren i handen eller vid andra tidpunkter.

VIKTIGT:

Iaktta följande för att förhindra brand och andra skador.

• Använd inte en motordriven generator som strömkälla.
• Täck inte över ventilationshålen på laddaren och batteriet.
• Koppla loss batteriladdaren från vägguttaget, när den inte ska användas.

Litiumjonbatteri

OBSERVERA:

Batteriet är inte helt uppladdat när det

säljs. Se till att ladda upp batteriet före användning.

Batteriladdare (EY0L80)

1. Anslut laddaren till ett vägguttag.

OBSERVERA:

Det kan uppstå gnistor när kontakten är ansluten till ett vägguttag, men detta utgör inte något säkerhetsproblem.

1. Sätt i batteriet ordentligt i laddaren.

1 Placera batteriet i dockan på laddaren med anpassningsmärkena placerade mot varandra. 2 Skjut batteriet framåt i pilens riktning.

Anpassningsmärken

1. Under laddningen lyser laddningslampan.

För att förhindra överladdning kopplar en inbyggd brytare automatiskt bort laddningsfunktionen när laddningen är färdig.

• Om batteriet är för varmt (t.ex. direkt efter tungt arbete) startar inte laddningen.

Den orange standby-lampan blinkar tills batteriet har svalnat.

Därefter påbörjas laddningen automatiskt.

1. Den gröna laddningslampan börjar blinka långsamt när batteriet har nått cirka 80% laddning.
2. När laddningen är klar börjar den gröna laddningslampan blinka intensivt.
3. Om batteriets temperatur är 0°C eller lägre, så tar det längre tid än normalt att ladda upp batteriet helt.

Även när batteriet har laddats upp helt har det bara cirka 50% av den styrka som gäller för ett batteri som laddats upp helt vid normala temperaturförhållanden.

1. Om strömindikatorn inte tänds omedelbart efter att laddaren har anslutits till ett nätuttag, eller om den gröna laddningslampan inte börjar blinka intensivt efter normal laddningstid, så kontakta en auktoriserad återförsäljare.
2. Vid isättning av ett fulladdat batteri i laddaren på nytt kommer laddningslampan att tändas. Efter några minuter börjar laddningslampan blinka snabbt för att visa att laddningen är klar.

NiMH/NiCd-batteri

OBSERVERA:

När batteriet laddas för första gången, eller efter lång lagring, skall det laddas under 24 timmar för att nå full effekt.

Batteriladdare (EY0L80)

1. Anslut laddaren till ett vägguttag.

OBSERVERA:

Det kan uppstå gnistor när kontakten är ansluten till ett vägguttag, men detta utgör inte något säkerhetsproblem.

1. Sätt i batteriet ordentligt i laddaren.

1. Under laddningen lyser laddningslampan. För att förhindra överladdning kopplar en inbyggd brytare automatiskt bort laddningsfunktionen när laddningen är färdig.
2. Om batteriet är för varmt (t.ex. direkt efter tungt arbete) startar inte laddningen. Den orange standby-lampan blinkar tills batteriet har svalnat. Därefter påbörjas laddningen automatiskt.
3. När laddningen är klar börjar den gröna laddningslampan blinka intensivt.
4. Vänd dig till en auktoriserad återförsäljare om laddningslampan inte tänds omedelbart efter att laddaren anslutits till nätet, eller om den inte släcks efter den normala laddningstiden.
5. Vid isättning av ett fulladdat batteri i laddaren på nytt kommer laddningslampan att tändas. Efter några minuter börjar laddningslampan blinka snabbt för att visa att laddningen är klar.

LAMPINDIKATIONER

Lysande grön

Laddaren är ansluten till vägguttaget.

Redo för laddning.

Intensivt blinkande grön

Laddningen är klar (batteriet är uppladdat).

Blinkande grön

Batteriet är uppladdat till cirka 80% (användbar laddning, gäller endast litiumjonbatteri).

Lysande grön

Laddning pågår.

Lysande orange

Batteriet är kallt.

Batteriet laddas upp långsamt för att minska belastningen på batteriet (gäller endast litiumjonbatteri).

Blinkande orange

Batteriet är för varmt. Laddningen startar när batteriet har svalnat.

Om batteriets temperatur är -10°C eller lägre, så börjar den orange laddningslampan också att blinka. Laddningen startar då efter att batteriet har värmts upp en aning (gäller endast litiumjonbatteri).

Laddningslampor (för laddningstillstånd)

Vänster: grön lampa; Höger: orange lampa

Intensivt blinkande både orange och grön

Laddningen kan inte starta. För mycket damm eller felaktigt batteri.

Information om kassering för användare av elektrisk & elektronisk utrustning (privata konsumenter)

Om denna symbol finns på produkterna och/eller medföljande dokumentation, betyder det att förbrukade elektriska och elektroniska produkter inte ska blandas med vanliga hushållssopor.

För korrekt hantering, inhämtning och återvinning, ska dessa produkter lämnas på återvinningscentraler, där de tas emot utan kostnad. I vissa länder kan du som ett alternativ lämna in dina produkter hos återförsäljaren, när du köper en motsvarande, ny produkt.

Om denna produkt avyttras korrekt sparas värdefulla resurser och eventuellt negativa effekter på den mänskliga hälsan och miljön

Böter kan tillämpas vid felaktig avyttring av dessa sopor, i enlighet med lagstiftningen i landet.

För företagsanvändare inom den europeiska gemenskapen

Om ni vill kassera elektrisk eller elektronisk utrustning, vänligen kontakta er återförsäljare eller leverantör för mer information.

Information om kassering i övriga länder utanför den europeiska gemenskapen

Denna symbol gäller bara inom den europeiska gemenskapen.

Om du vill kassera denna produkt kan du kontakta de lokala myndigheterna eller din återförsäljare, och fråga om korrekt avyttringsmetod.

IV. SKÖTSEL

Använd endast en torr, mjuk trasa till att torka rent verktyget med. Använd inte en fuktig trasa, thinner, bensin eller något annat flyktigt lösningsmedel vid rengöring.

V. ÅTDRAGNINGSMOMENT

Den kraft som behövs för att dra åt en bult varierar beroende på bultens material och storlek liksom det material som bulten dras åt i. Beakta detta vid val av åtdragningstid.

Här nedan anges olika referensvärden.

(Värdena kan variera beroende på åtdragningsförhållanden.)

Faktorer som påverkar åtdragningsmomentet

Åtdragningsmomentet påverkas av en mängd olika faktorer, bl.a. följande. Åtdragningsmomentet bör alltid kontrolleras med en momentnyckel efter åtdragning.

1) Spänning

När batteriet håller på att laddas ur sjunker spänningen, vilket medför att åtdragningsmomentet sjunker.

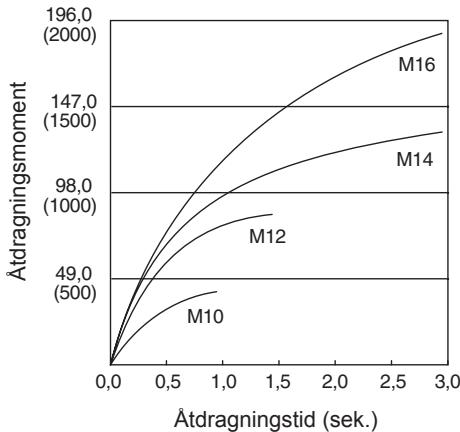

Bultdragningsförhållanden

M8, M10 x 35 mm. M12 x 45 mm

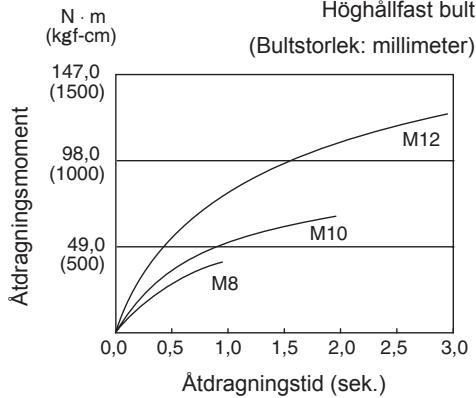

Höghållfast bult

M10 x 35 mm. M12, M14, M16 x 45 mm

N·m Standardbult (kgf-cm)

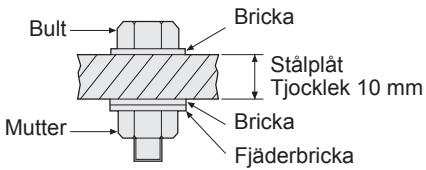

Åtdragningsförhållanden

Följande bultar används.

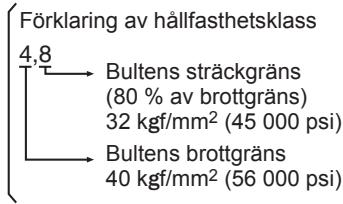

Standardbult: hållfasthetsklass 4,8

Höghållfast bult: hållfasthetsklass 12,9

2) Åtdragningstid

Längre åtdragningstid ger ökat åtdragningsmoment. Överdriven åtdragning innebär dock ingen förbättring utan förkortar verktygets livslängd.

3) Olika bultdiametrar

Storleken på bultdiametern påverkar åtdragningsmomentet.

I allmänhet gäller att åtdragningsmomentet ökar ju större bultdiametern är.

4) Åtdragningsförhållanden

• Åtdragningsmomentet varierar, även för samma bult, beroende på klass-, längd- och vridmomentskoefficient (den fasta koefficient som anges av tillverkaren vid produktion).
• Åtdragningsmomentet varierar, även med samma bultningsmaterial (t.ex. stål), beroende på materialets ytbehandling. Vridmomentet minskar avsevärt om bult och mutter börjar rotera tillsammans.

5) Hylsspel

Vridmomentet minskar vid användning av en sexkantig hylsa av felaktig storlek för att dra åt en bult.

6) Avtryckare (Avtryckare med variabel varvtalsreglering)

Åtdragningsmomentet blir lägre vid användning med avtryckaren inte helt intryckt.

7) Effekten av en anslutningsadapter

Åtdragningsmomentet minskar vid användning av en universalkoppling eller en anslutningsadapter.

VI. TILLBEHÖR

Använd endast bits som är anpassade till storleken på slagskruvdragarens chuck.

VII. APPENDIX

REKOMMENDERADE SKRUV- OCH BULTSTORLEKAR

Modell		EY7540
Skruvdragning	Träskruv	φ 3,5 - φ 9,5 mm (1/8" - 3/8")
	Självdragande skruv	φ 3,5 - φ 6 mm (1/8" - 1/4")
Bultåtdragning		Standardbult: M6 - M16 Höghållfast bult: M6 - M12

VIII. SPECIFIKATIONER

SLAGSKRUVDRAGARE

Modell		EY7540
Motor		14,4 V ikström
Tomgångsvarvital	Mjukt läge	0 - 1000 /min (varv/min.)
	Medelhårt läge	0 - 1400 /min (varv/min.)
	Hårt läge	0 - 2300 /min (varv/min.)
Maximalt vridmoment		150 N·m (1530 kgf-cm, 1330 in-lbs.)
Slag per minut	Mjukt läge	0 - 2000 /min (slag/min.)
	Medelhårt läge	0 - 2800 /min (slag/min.)
	Hårt läge	0 - 3000 /min (slag/min.)
Total langd		158 mm (6-1/4")
Vikt (inkl. batteriet: EY9L40)		1,45 kg (3,1 lbs)

BATTERI

Modell	EY9L40
Ackumulatorbatteri	Lithiumjonbatteri
Batterispänning	14,4 V likström (3,6 V × 4 celler)
Kapacitet	3 Ah

BATTERILADDARE

Modell	EY0L80
Märkdata	Se märkpläten på undersidan av laddaren.
Vikt	0,95 kg (2,1 lbs)

[Litiumjonbatteri]

Laddningstid		14,4 V
	3 Ah	EY9L40 Användbar uppladdning: 35 min.
		Fullständig uppladdning: 50 min.

[NiMH/NiCd-batteri]

Laddningstid		7,2 V	9,6 V	12 V	15,6 V	18 V	24 V
	1,2 Ah	EY9065	EY9080	EY9001
		EY9066	EY9086
		20 min.
	1,7 Ah		EY9180	EY9101
			EY9182	EY9103
			25 min.
	2 Ah	EY9168	EY9188	EY9106	EY9136		EY9116
				EY9107			EY9117
				EY9108			60 min.
		30 min.
	3 Ah			EY9200	EY9230		EY9210
				45 min.			90 min.
	3,5 Ah			EY9201	EY9231	EY9251
				55 min.		65 min.

OBSERVERA: Schemat kan innehålla modeller som inte säljs i ditt område. Vi hänvisar till senaste allmänna katalogen.

Beltekroken kan kun tas ut av hovedenheten når kroken står i lagringsstilling.

Kontrollpanel

Blinker raskt i grønt

Ladingen er ferdig. (Ladet helt opp)

Blinker grønt

Batteriet er oppladet ca. 80% . (Arbeidsklar oppladning. Kun Li-ion)

Lyser grønt

Lading pågår.

Lyser oransjegult

Oppladingen av batteripakke foregår langsomt for å redusere belastning på batteriet (Kun Li-ion).

Blinker oransjegult

Batteripakken er varm. Ladingen vil starte når batteripakkens temperatur synker.

Dersom temperaturen på batteripakken er -10 °C eller under, vil ladelampen (oransje) også begynne å blinke. Opladingen vil starte igjen når temperaturen på batteripakken stiger (kun Li-ion).

Ladestatuslampe
