Produkttype	Trådløs slagboremaskin
Merke	PANASONIC
Modell	EY7540
Strømforsyning	Li-ion-batteri 14,4 V DC, 3 Ah (EY9L40)
Tomgangshastighet (myk modus)	0 – 1000 o/min
Tomgangshastighet (middels modus)	0 – 1400 o/min
Tomgangshastighet (hard modus)	0 – 2300 o/min
Slag per minutt (myk modus)	0 – 2000 slag/min
Slag per minutt (middels modus)	0 – 2800 slag/min
Slag per minutt (hard modus)	0 – 3000 slag/min
Maksimalt dreiemoment	150 N·m
Total lengde	158 mm
Vekt (med batteri)	1,45 kg
Chuck	Hurtig-sekskant 6,35 mm (1/4 tomme)
LED-lys	Integrert, klasse 1
Kraftmoduser	3 innstillinger: myk, middels, hard
Sikkerhet	Beskyttelse mot overoppheting og overutlading
Lader	Modell EY0L80, ladetid 35 min (brukbar) / 50 min (full)
Inkluderte tilbehør	Li-ion-batteri 3 Ah, lader, beltekrok
Vedlikehold	Rengjør med en tørr klut; ikke bruk vann eller løsemiddel
Generell informasjon	Innendørs bruk; følg sikkerhetsinstruksjonene

Ofte stilte spørsmål - EY7540 PANASONIC

Hvordan bytter jeg et bor på boremaskinen EY7540?

For å sette inn eller fjerne et bor, koble først fra batteriet. Trekk kragen på hurtig-sekskantchucken utover, sett inn boret (6,35 mm), og slipp deretter kragen. Kontroller at boret er godt festet ved å trekke i det.

Hvilket batteri er kompatibelt med modell EY7540?

Det kompatible batteriet er Panasonic EY9L40, et Li-ion-batteri på 14,4 V og 3 Ah. Bruk utelukkende denne modellen for å sikre ytelse og sikkerhet.

Hvordan lader jeg batteriet riktig?

Bruk laderen EY0L80. Koble den til en stikkontakt, sett inn batteriet og juster merkene. Den grønne lampen blinker raskt når ladingen er fullført. Hvis batteriet er varmt, blinker den oransje lampen: vent til det er avkjølt.

Kan jeg bruke boremaskinen kontinuerlig over lengre tid?

Det anbefales ikke å bruke verktøyet kontinuerlig med flere batterier uten pause. La verktøyet avkjøles i minst 30 minutter før du bytter til et annet batteri for å unngå overoppheting.

Hvordan stiller jeg inn rotasjonsretningen?

Bruk spaken for fremover/bakover-omkjøring plassert over avtrekkeren. Skyv den til venstre for fremoverrotasjon, til høyre for bakover. Ikke aktiver den mens boret fortsatt roterer.

Hva betyr de ulike kraftmodusene (myk, middels, hard)?

Hard modus gir maksimalt dreiemoment (150 N·m) for bolter M8 og større. Middels modus begrenser dreiemomentet for M6-bolter. Myk modus er egnet for små skruer og skjøre materialer som plast.

Hvordan bruker jeg beltekroken?

Skyv låsespaken for å låse opp kroken, trekk den ut av holderen, og slipp spaken for å låse den. Den kan monteres på begge sider av verktøyet. Sørg for å stramme festeskruen godt.

Hva gjør jeg hvis overopphetingsindikatoren blinker?

Overopphetingsvarsellampen (blinkende LED) indikerer at termobeskyttelsen er aktivert. Stopp verktøyet og la det avkjøles helt (minst 30 minutter) før du bruker det igjen.

Hvordan rengjør jeg boremaskinen EY7540?

Rengjør enheten med en tørr og ren klut. Ikke bruk vann, løsemidler eller flyktige rengjøringsmidler for å unngå å skade de elektriske komponentene.

Leveres boremaskinen med et oppladet batteri?

Batteriet er ikke fulladet ved kjøp. Før første gangs bruk, lad det helt (ca. 50 minutter) med den medfølgende laderen for å oppnå full kapasitet.

BRUKSANVISNING EY7540 PANASONIC

F orenheten t as bruk, vennligst les disse alle anvisingene og oppbevar braupsanvisingen for senere bruk.

Faktorer, som påvirker stramningsmomentet

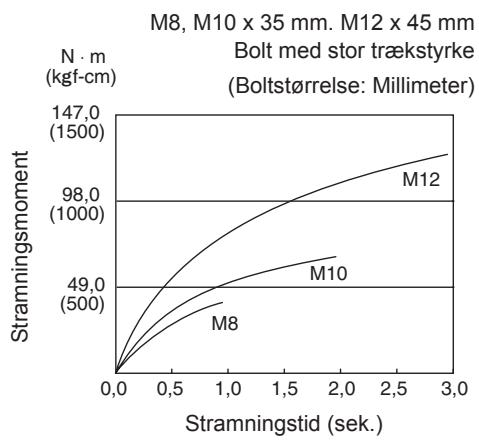

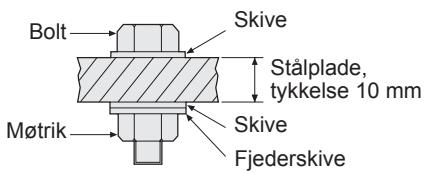

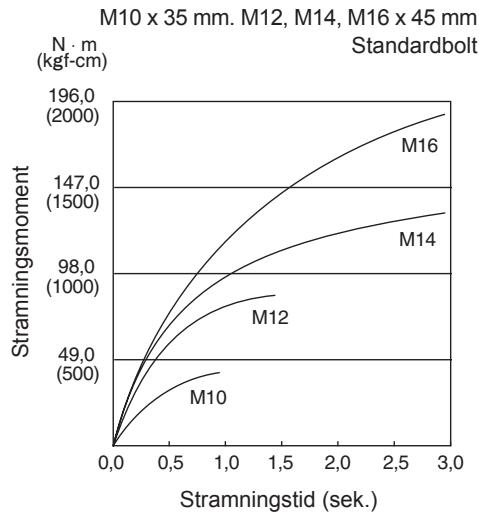

Forhold ved stramning af bolte

Stramningsbetingelser

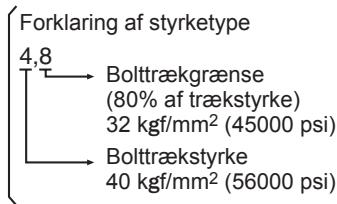

• De følgende bolte anvendes.

Standardbolte: Styrketype 4,8

Type med stor traekstyrke 12,9

2) Stramningstid

Montering/demontering av batteri

• atdragrang av bultar av\ mindre storlek an M6, som\ latt kan gá av
• atdragnig av skruvar i gjuten plast

• montering av gipsskivor

• slag/min. = slag per minut

(2) LED-ljus

forhindras, vilket kan bli fallet vid felaktig avyttring. Kontakta din lokala myndighet for mer information om var din narmsta Återvinningsstation finns.

Les heftet "Sikkerhetsveiledning" og falgende for du tar i bruk verktyet.

I. EKSTRA SIKKERHETSREGLER

1) Benyttr horselsvern ved bruk av verktogyet over lenghtre perioder.
2) Vær klart over at dette verktøyet alltid er klart til bruk, da det ikke må tilkopies et vegguttak for strøm.
3) Nár du borer i vegger, gulv, etc., kan du komme i kontakt med strømførende elektriske ledninger. IKKE BERØR HEXCHUCKEN ELLER NOEN ANNEN METALLDEL FORAN PÁ VERKTØYET! Hold kun verktøyet i plasthändtaket, slik at du ikke fär elektrisk støt dersom du skrur verktøyet inn i strømførende elektriske ledninger.
4) Bruk IKKE forover-/bakoverbryteren sälenge hovedbryteren er slätt på. Batteriet vil blraskt utladet og det kan oppsta skader på verktøyet.
5) Under oppleading kan laderen bli litt varm. Dette er normalt. IKKE lad opp batteriet over lang tid.
6) Under lagring eller transport av verktøyet skal forover-/bakoverbryteren settes i midt-stilling (bryterlås).
7) Ikke belast verktøyet ved á holde hovedbryteren halvveisinne (hastighetskontrollmodus) sik at motoren stanser.

Symbol	Betydning
V	Volt
---	Likestrøm
n0	Hastighet uten belastning
.../min	Omdreininger eller vekselgang per minutt
Ah	Elektrisk kapasitet av batteripakke
	Les bruksanvisningen før bruk.
	For kun brukinne i huset.

II. MONTERING

Montere eller demontere en bit

MERK:

Frdu skal montere ellfjerne en bit ma du koble batteripakken fra verktoyet eller sette hovedbryteren i midthstilling (bryterlas).

1. Fä fast tak i kragen av hurtigkoplingschuck og trekk den ut.
2. Sett biten inn i chucken. La kragen slippe ut.
3. Kragen vil returnere til sin opprinnelige posisjon när den slippes.
4. Trekki biten for a vare sikker pata det nikke Iosner.
5. For à fjerne biten skal Först klagen trekkes ut på samme mæte og fjern deretter biten.

FORSIKTIG:

• Dersom kragen ikke går tilbake til sin oppinnelige posisjön eller dersom bitenkommen ut när du trekker i den, er/DDke biten skikkelig festet. Kontroller at biten er skikkelig festet for du tar i bruk maskinen.

Bruk 6,35 mm (1/4") seskantet biter.

For à fà biten forsvarlig LAST, bruk kun sekskantet biter med 9,5 mm (3/8") tirette.

Montere eller demontere batteripakken

1. For a montere batteripakken:

Oppstill opprettingsmerkene og monter batteripakken.

• Skyv batteripakken inntil den sitter pã plass.

1. For Å fjerne batteripakken: Trykk på knappen for Å fjerne batteripakken.

III. BETJENING [Hoveddel]

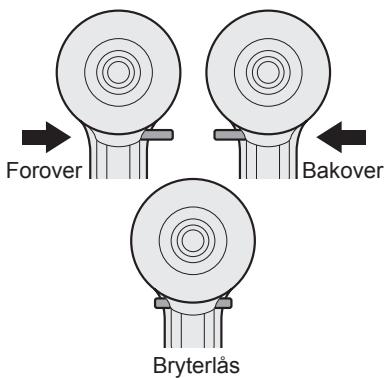

Bruk av forover-/bakoverbryter

FORSIKTIG:

For a unngå skader mä du/DDIke bruke forover-/bakoverbryteren fR biten er helt stanset.

Bryterbetjening ved forover rotasjon

1. Skyy retningshendelen i stilling for rotasjon forover.
2. Trykk lett på hovedbryteren for a starte verktøyet med lav hastighet.
3. Hastigheten øker etterhvert som du trykken inn hovedbrytereen for effektiv tilstramming av skruer. Bremsen fungerer og stanser biten så snart du slipper hovedbrytereen.
4. Etter bruk setter du retningsbryteren i midtstilling (bryterlås).

Bryterbetjening ved bakover rotasjon

1. Skyy retningshendelen i stilling for rotasjon bakover. Kontroller innstillingen focr du tar i bruk verktoyet.
2. Trykk lett på hovedbryteren for a starte verktøyet med lav hastiget.
3. Etter bruk setter du retningsbryteren i midtstilling (bryterlas).

FORSIKTIG:

• For Å unngå for hoy temperaturøkning på verktøyets overflate, mä du ikke bruke det kontinuerlig (bruke to uller flere batteripakker på rad). Verktøyet trenger tid på Å bli avkjølt før du bytter ut batteripakken.

Hvordan bruke beltekroken

ADVERSE!

Pass pà feste beltekroken skikkelig til hovedenheten med en godt tilstrammet skrue. Dersom beltekroken ikke er skikkelig festet til hovedenheten kan kroken lösne, og encheten kan dermed falle ned. Dette kan føre til en ulykke eller en skade.
- Kontroller regelmessig om skruene er trukket hardt til. Dersom du finner de er Iose, stram dem igjen.
Pass pà feste beltekroken fast og skikkelig til bukebeltet erer et annet belte.Pass pà at enheten ilke glir av beltet.Dette kan fore til en ulykke erer en skade.
- Nár hovedenheten holdes av beltekroken ma du ikke hoppe eller springe rundt med maskinen. Dette kan före til at kroken hektes av, og at encheten dermed kan falle av. Dette kan före til en ulykke erlen skade.
Nar beltekroken ikke benytttes ma du passse på a sette den i lagringsstilling. Hvis ikke, kan du hekte fast beltekroken til andre gjenstander. Dette kan.fore til en ulykke eller en skade.
- Så lenge,enheten er hektetpakukebeltet med beltekroken ma du ikke montere biter pa enheten. En skarp gjenstand, slik som en bit, kan medfrole ulykker eller skader.

Sette beltekroken i en vinklet stilling

1. Skyy beltekrokens lasespak ① og hold den for a lase opp beltekroken.

2.Trekk beltekbroken ut av lagringsstilling ② og sett den tilbake.

1. Slipp opp beltekrokens lasespak for a lase beltekbroken i onsket vinkel.

1. Kontroller at beltekroken er skikkelig lately. Forsikre deg om at beltekroken ogsa er lately i posisjon ③.

2. Beltekroken kan/DD ke Iaes i donne posisjonen. Las den forsvarlig i posisjon fbr suk.

For a stille beltekroken tilbake i lagrings-stilling, følg trinnene 1 og 2 ovenfor, og senk deretter beltekroken.

Følg trinnene 3 og 4 ovenfor for a sikre lase.

Bytte feste av beltekroken

Beltekroken kan festes på begge sider av enheten.

1. Sett beltekroken i lagringsstilling.
2. Løsne skruen ved á vri den mot urviseren med en metallskive eller et flatt skrujern.
3. Ta ut beltekroken og sett den inn pa andre sider av slissen i hovedenheten.
4. Fest skruen skikkelig ved Å vri den med urviseren.

(1) Valg av slagstyrketype

Trykk slagstyrkeknappen for a innstille slagstyrke. Slagstyrken skifter til hard - middels - myk hvr gang du trykker pa knappen.

Fra fabrikken er slagstyrken innstilt til "hard".

Tabell for anbefalte arbeidsmåte for arbeidsmåte

Indicator for slagstyrke	Anbefalt arbeidsområde
H 0 - 2300 opm og 0 - 3000 slag/min.	Arbeid som krever et hoyt dreiemoment der det er ingen fare for skrueødeleggelse, ingen skruehode-forskyvning eller ingen lösning av biten.(Denne innstillingen gir den største styrke.) Velegnet arbeid:· Tilstramming av M8 og større bolter· Tilstramming av ange skrueer ved installationsjön av ulike innretninger
M 0 - 1400 opm og 0 - 2800 slag/min.	Arbeid som krever et lavere dreiemoment der det er ingen fare for skrueødeleggelse eller ingen skruehode-forskyvning.(Denne innstillingen gir en mykere styrke.) Velegnet arbeid:· Tilstramming av skrueer med mindre diameter (M6)· Tilstramming av skrueer for metallarbeid ved installationsjön av innretninger
S 0 - 1000 opm og 0 - 2000 slag/min.	Arbeid som krever et lavere dreiemoment der det er ingen fare for skrueødeleggelse, ingen skruehode-forskyvning eller ingenfarefor ági skade på en ferdigbehandelt yfterflate pga.tifeldig lösning av biten.(Denne innstillingen gir et mykere styrke.) Velegnet arbeid:· Tilstramming av mindre skrueer enn M6, som lett kan blknust· Festing av plastfigur· Installasjon av gipsplater

• slag/min. = Slag per minutt

(2) LED-lys

Blink: Overoppheting Viser at arbeidet kom i stopp pga. overoppheting av batteriet.

Funksjonen for a unngå overoppheting stanser motoren for a beskytte batteripakken fra skade när det skjer overoppheting. Varsellampen på kontrollpanelet blinker när funksjonen er aktiv.

• Dersom funksjonen for Å unngå overoppheting trer i kraft, ta nok tid for avkjøling av verktøyet (minst 30 minut-ter). Verktøyet er klart til bruk igjen när varsellampen er sloknet.
• Unngå Å bruke verktøyet på den maten at funksjorden for Åhindre overopbehing trer i kraft gjentatte ganger.

(4) Varsellampe for at batteriet er for lavt

Av (normalt arbeid)

Blink
(For lite strøm)
Funksjon for
batteribeskyttelse er
aktiv

Fullstendig utladning av Li-ion-batteri reduserer dets levetid oppsiktsvekkende. Derfor er batteribeskyttelses-funksjon innatebygd i verktoyet for a forhindre fullsten-dig utlading av batteripakken.

• Funksjonen for batteribeskyttelsekommen i funksjon like for batteriet er helt tomt, og varsellampen begynner Å blinke.
• Dersom varsellampen for lavt batteri blinker, skal batteripakken lades opp umidderbart.

[Batteripakke]

For riktig bruk av batteripakke

Li-ion-Batteripakke (EY9L40)

• Oppbevar batteriet etter bruk uten a lade opp for a sikre lenght levetid.
• Temperaturen mä vare mellom 0^ (32^) . og 40^ (104^) . Hvis batteripakken brukes när batteri-temperatureen er under 0^ (32^) , kan det vare at verktøyet ikke fungerer skikkelig.
• När du ikke bruker batteripakken, skal den oppbevares borte fra metallgjenstandene som binders, mynter, nøkler, spiker, skruer osv., fordi de kan ha en elektrisk forbindelse med batteripakken.
  Kortslutningen kan forårsake gnister, forbrenning eller brann.
• Forsikre deg om arbeidsrommet er godt ventiliert under bruk av batteripakken.
• Når du fjerner batteripakken fra verktøyet, skal batteripakkedekselet lukkes umidderbart foråhindre at batteripolene blir forurenset av støv eller skitt, noe som kan føre til kortslutning.

Oppbevaring av batteriet

Resirkulering av batteri

LEGG MERKE TIL:

For a resirkulere materialer og beskyttemiljoet, sorg for a avhende batterietpaa et offisielt godkjent sted hvis et siktfinnes i ditt land.

[Batterilader]

Lading

Felles forsiktighetsregler for Li-ion/Ni-MH/Ni-Cd-Batteripakken

MERK:

• Ved opplading av et kaldt batteri (under 0^ (32^) ) pa et varmt sted, la batteriet sta der og vent i over en time for oppvarming til riktig temperatur. Ellers kan det skje at batteriet ikke lades helt opp.
  Kjol ned laderen nar det lades mer enn to batteripakker etter haverandre.
• Ikke stikk fingre neinn i kontakthullet nár du holder laderen ell er under andre omstendigheter.

FORSIKTIG:

For a forhindre brann ellr skade palaideren.

• Ikke bruk strøm fra en motorgenerator.
• Ikke dekk til ventilasjonshullene på laderen og batteripakken.
• Trekk laderen ut av kontakten när den einzel er i bruk.

Li-ion-Batteripakke

MERK:

Det kan oppstå gnister nár stopslet settes i vekselstrømskontakten, men dette er ikke noe sikkerhetsmessig problem.

1. Sett batteriet i laderen. Trykk helt ned.

1 Oppstill opprettingsmerkene og sett batteriet i dokken på laderen.
2 Skyv batteriet forover i retning som pilen viser.

Opprettingsmerkene

1. Under lading lyser ladelampen hele tiden. Nár ladingen er fullført, sørger automatikk i lade-elektronikken for a forbhindre overlading.

2. Lading vil/DDke skje hvis batteriet er for varmt (for eksempel som rett etter ekstremt tunge belastninger).

Den oransjegule ventelampen vil fortsette Å blinke inntil at batteriet er avkjølt. Lading vil da gjenopptas automatisk.

1. Ladelampen (grøn) vil blinke sakte nár batteriet er ladet opp ca. 80%.
2. Nár batteriet er ladet helt opp, vil ladelampen begynne Å blinke raskt i grøn farge.
3. Dersom temperaturen på batteripakken er 0^ aller under, tar det lengre tid til Å lade batteriet helt opp enn vanlig.

Selv om batteriet er ladet helt opp, ville det ha ca. 50% av ytelsen som er oppladet pana normal arbeidstemperatur.

1. Dersom strømlampen ikke lyser umidderbart etter laderen er koblet inn eller ladelampen ikke blinker raskt i grøn farge etter en vanlig ladetid, på du ta Kontakt med en autorisert forhandler.
2. Hvis en fertigoppladet batteripakke er stukket inn i batteriladeren igjen, vil indikatorlampen lyse. Etter noen minutter kan ladelampen begynne Å blinke raskt for Å vise at ladingen er fertig.

Ni-MH/Ni-Cd-Batteripakk

MERK:

Nár du lader batteripakken for Förste gang eller etter lenghte tids lagring,帽子det lades i 24 timer for öppnå full kapasitet.

Batterilader (EY0L80)

1. Laderen tilkobles nettstrøm.

MERK:

Det kan oppstä gnister nár stopslet settes i vekselstrømskontakten, men dette er ikke noe sikkerhetsmessig problem.

1. Sett batteriet i laderen. Trykk helt ned.

1. Under lading lyser ladelampen hele tiden.

Nár ladingen er fullfort, sørger automatikk i lade-elektronikken for a forbhindre overlading.

• Lading vil参加会议 hvis batteriet er for varmt (for eksempel som rett etter ekstremt tunge belastninger).

Den oransjegule ventelampen vil fortsette blinke inntil at batteriet er avkjolt. Lading vil da gjenopptas automatisk.

1. Nár batteriet er ladet helt opp, vil ladelampen begynne Å blinke raskt i grøn farge.
2. Dersom/DDke ladelampen tennes med det samme laderen tilkopies, eller dersom den icke slukkes etter vanlig ladetid ma du ta Kontakt med en autorisert forhandler, som kan gi det rad.
3. Hvis en fertigoppladet batteripakke er satt i batteriladeren igjen, vil indicatorlampen lyse. Etter noen minutter kan ladelampen begynne Å blinke raskt for Å vise at ladingen er fertig.

LAMPEINDIKATORER

Lyser gront

Det lyser gront (til venstre) og oransjegult (til høyre).

Blinker raskt bade gront og oransjegult

Lading ikke mulig. Tett av støv eller feil med batteripakken.

Informasjon for brukerne om kassering av elektrisk og elektronisk utstyr (private husholdninger)

For at det kasserte utstyret skal bli behandlet, gjenvunnet og resirkulert pa riktig mæte, ma du bringe det til nærmeste innsamlingspunkt eller gjenvinningsstasjon. I enkelte land kan du alternatively returnere produktene dine til den lokale forhandleren, eventuelt mot kjøp av et tilsvarende nytt produit. Hvis du kasserer dette Produktet pa riktig mæte, bidrar du til Å bevare verdifulle rescurser og til Å motvirke de negative virkningene pa miljøet og den menseselige helse som kan forårsakes av feilaktig avfallsbehandling. Ta kontakt med de lokale myndigheter hvis du ønsker ytterligere informasjon om ditt næmestre innsamlingspunkt.

Feilaktig kassering av dette utstyret kan kanskje botelegges, avhengig av nasjonale lover og regler.

For bedriftskunder i den Europeiske Union

Hvis du ønsker Å kassere elektrisk og elektronisk utstyr, ma du kontakte forhandleren eller leverandoren din for a fã mer informasjon.

Informasjon om kassering i land utenfor den Europeiske Union

Dette symbolet er kun gyldig i den Europeiske Union.

Bruk kun en torr, myk klut til a törke av encheten. Bruk ikke en fuktig klut, tynner, bensin eller andre flyktige lsemidler til rengjøring.

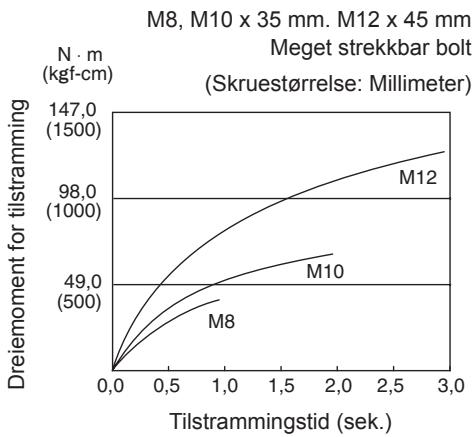

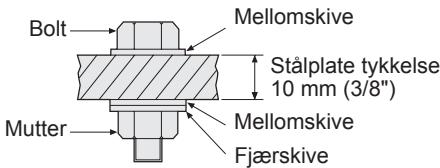

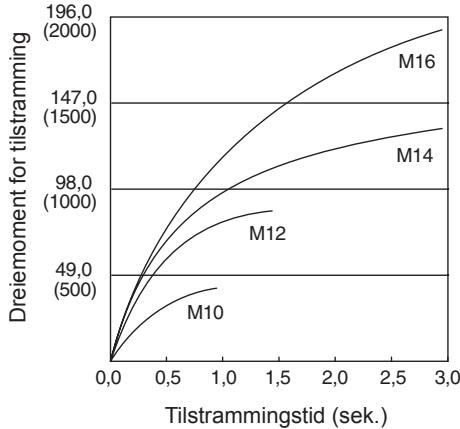

V. DREIEMOMENT FOR TILSTRAMMING

Effekten som kreves for a stramme til en bolt vil variere ut fra hva bolten er laget av og dimensjonen, som hvilke materialer som skrus sammen. Velg tiden for a stramme til ut fra dette.

Referanseverdier er gitt nedenfor. (Disse kan variere ut fra lokale forhold.)

Faktorer som påvirker dreiemomentet for tilstramming

Dreiemomentet for tilstramming pavirkes av en rekke faktorer, inklusive ffolgende. Etter tilstramming bo r du alltid kontrollere dreiemomentet med en momentnokkel.

1) Spenning

När batteripakken blir nesten utladet, syn- ker spenningen og dreiemomentet for tilstramming reduseres.

M10 x 35 mm. M12, M14, M16 x 45 mm

N·m

Standard bolt

(kgf-cm)

Tilstrammingsforhold

Lengre tilstrammingsid medfører økt tilstrammet dreiemoment. Overdrevet tilstramming gir derimot ingen ytterligere effekt, og reduserer verktøyets levetid.

3) Forskjellige boltdiametre

Storrelsen på boltens diameter påvirker tilstrammet dreiemoment.

Generelt er det sik at nár boltens diameter øker, heves dreiemomentet for tilstramming.

4) Tilstrammingsforhold

• Dreiemomentet for tilstramming vil variere, selv med samme type bolt ut fra grading, lengde og dreiemomentskoefficient (fastsatt koefficient angitt av produsent ved tilvirking).
• Dreiemomentet for tilstramming vil variere, selv med samme materiale i bolten (for eksempel stål), ut fra overflatens tilstand.
• Dreiemomentet reduseres vesentlig dessom bolt og mutter starter a rotere sammen.

5) Slark i festet

Dreiemomentet blir redusert dersom du bruker maskinen mens hovedbryteren ikke er fullstendig trykt inn.

7) Effekt av tinkoplet adapter

Tilstrammende dreiemoment synker ved bruk av en universalkoping ell er et adaptor er for tilkoping.

VI. TILEGSUTSTYR

Bruk kun biter som passer til maskinens storrelse.

VII. TILLEGG

STØRSTE ANBEFALTE KAPASITETER

Modell		EY7540
Skrutrekking	Treskrue	φ 3,5 - φ 9,5 mm (1/8" - 3/8")
	Seliyborende skrue	φ 3,5 - φ 6 mm (1/8" - 1/4")
Feste skruer		Standard skrue: M6 - M16 Skruer med høystrekkfasthet: M6 - M12

VIII.SPESIFIKASJONER

HOVEDENHET

Modell		EY7540
Motor		14,4 V DC
Hastighet uten belastning	myk slagstyrke	0 - 1000 /min (opm)
	middles slagstyrke	0 - 1400 /min (opm)
	hard slagstyrke	0 - 2300 /min (opm)
Maksimalt dreiemoment		150 N·m (1530 kgf-cm, 1330 in-lbs.)
Slag per minutt	myk slagstyrke	0 - 2000 /min (slag/min.)
	middles slagstyrke	0 - 2800 /min (slag/min.)
	hard slagstyrke	0 - 3000 /min (slag/min.)
Total lenghte		158 mm (6-1/4")
Vekt (med batteripakke: EY9L40)		1,45 kg (3,1 lbs)

BATTERIPAKKE

Modell	EY9L40
Batterilagring	Li-ion-Batteri
Batterispenning	14,4 V likestrøm (3,6 V × 4 celler)
Kapasitet	3 Ah

BATTERILADER

Modell	EY0L80
Merkedata	Se merkeplaten på bunnen av laderen.
Vekt	0,95 kg (2,1 lbs)

[Li-ion-Batteripakke]

Ladetid		14.4 V
	3 Ah	EY9L40
		Brukbar: 35 min.
		Fullt ladet: 50 min.

[Ni-MH/Ni-Cd-Batteripakk]

Ladetid		7,2 V	9,6 V	12 V	15,6 V	18 V	24 V
	1,2 Ah	EY9065	EY9080	EY9001
		EY9066	EY9086
		20 min.
	1,7 Ah		EY9180	EY9101
			EY9182	EY9103
			25 min.
	2 Ah	EY9168	EY9188	EY9106	EY9136		EY9116
				EY9107			EY9117
				EY9108			60 min.
		30 min.
	3 Ah			EY9200	EY9230		EY9210
				45 min.			90 min.
	3,5 Ah			EY9201	EY9231	EY9251
				55 min.		65 min.

MERK: Modell- og tilbehør-utvalg kan variere fra land til land. Ikke alle varianter som er vist her selges i Norge. Se den nyeste hovedkatalog.
