Produkttyp	Akku-Schlagbohrschrauber
Marke	PANASONIC
Modell	EY7540
Stromversorgung	Li-Ionen-Akku 14,4 V Gleichstrom, 3 Ah (EY9L40)
Leerlaufdrehzahl (weicher Modus)	0 – 1000 U/min
Leerlaufdrehzahl (mittlerer Modus)	0 – 1400 U/min
Leerlaufdrehzahl (harter Modus)	0 – 2300 U/min
Schläge pro Minute (weicher Modus)	0 – 2000 Schläge/min
Schläge pro Minute (mittlerer Modus)	0 – 2800 Schläge/min
Schläge pro Minute (harter Modus)	0 – 3000 Schläge/min
Maximales Drehmoment	150 N·m
Gesamtlänge	158 mm
Gewicht (mit Akku)	1,45 kg
Bohrfutter	Schnellspann-Sechskantbohrfutter 6,35 mm (1/4 Zoll)
LED-Licht	Integriert, Klasse 1
Leistungsmodi	3 Einstellungen: weich, mittel, hart
Sicherheit	Überhitzungs- und Tiefentladungsschutz
Ladegerät	Modell EY0L80, Ladezeit 35 Min. (betriebsbereit) / 50 Min. (voll)
Mitgeliefertes Zubehör	Li-Ionen-Akku 3 Ah, Ladegerät, Gürtelhaken
Wartung	Mit einem trockenen Tuch reinigen; kein Wasser oder Lösungsmittel verwenden
Allgemeine Informationen	Innenbereich; Sicherheitshinweise beachten

Häufig gestellte Fragen - EY7540 PANASONIC

Wie wechselt man einen Bohrer am Schlagbohrschrauber EY7540?

Um einen Bohrer einzusetzen oder zu entfernen, trennen Sie zuerst den Akku. Ziehen Sie die Hülse des Schnellspann-Sechskantbohrfutters nach außen, setzen Sie den Bohrer (6,35 mm) ein und lassen Sie die Hülse los. Überprüfen Sie, ob der Bohrer fest sitzt, indem Sie daran ziehen.

Welcher Akku ist mit dem Modell EY7540 kompatibel?

Der kompatible Akku ist der Panasonic EY9L40, ein Li-Ionen-Akku mit 14,4 V und 3 Ah. Verwenden Sie ausschließlich dieses Modell, um Leistung und Sicherheit zu gewährleisten.

Wie lade ich den Akku richtig?

Verwenden Sie das Ladegerät EY0L80. Schließen Sie es an eine Steckdose an und setzen Sie den Akku ein, wobei Sie die Markierungen ausrichten. Die grüne Anzeige blinkt schnell, wenn der Ladevorgang abgeschlossen ist. Wenn der Akku heiß ist, blinkt die orangefarbene Anzeige: Warten Sie, bis er abgekühlt ist.

Kann der Schlagbohrschrauber längere Zeit ununterbrochen verwendet werden?

Es wird davon abgeraten, das Werkzeug ohne Unterbrechung mit mehreren Akkus zu verwenden. Lassen Sie das Werkzeug mindestens 30 Minuten abkühlen, bevor Sie zu einem anderen Akku wechseln, um eine Überhitzung zu vermeiden.

Wie stellt man die Drehrichtung ein?

Verwenden Sie den Vorwärts-/Rückwärts-Umschalter über dem Auslöser. Schieben Sie ihn nach links für Vorwärtsdrehung, nach rechts für Rückwärtsdrehung. Betätigen Sie ihn niemals, wenn der Bohrer noch dreht.

Was bedeuten die verschiedenen Leistungsmodi (weich, mittel, hart)?

Der harte Modus bietet maximales Drehmoment (150 N·m) für Schrauben M8 und größer. Der mittlere Modus begrenzt das Drehmoment für Schrauben M6. Der weiche Modus eignet sich für kleine Schrauben und empfindliche Materialien wie Kunststoff.

Wie verwendet man den Gürtelhaken?

Schieben Sie den Verriegelungshebel, um den Haken zu entriegeln, ziehen Sie ihn aus seiner Aufnahme und lassen Sie den Hebel los, um ihn zu verriegeln. Er kann auf beiden Seiten des Werkzeugs montiert werden. Achten Sie darauf, die Befestigungsschraube fest anzuziehen.

Was tun, wenn die Überhitzungsanzeige blinkt?

Die Überhitzungswarnleuchte (blinkende LED) zeigt an, dass der thermische Schutz aktiviert wurde. Stoppen Sie das Werkzeug und lassen Sie es vollständig abkühlen (mindestens 30 Minuten), bevor Sie es wieder verwenden.

Wie reinigt man den Schlagbohrschrauber EY7540?

Reinigen Sie das Gerät mit einem trockenen, sauberen Tuch. Verwenden Sie kein Wasser, Lösungsmittel oder flüchtige Reinigungsmittel, um die elektrischen Komponenten nicht zu beschädigen.

Wird der Schlagbohrschrauber mit einem geladenen Akku geliefert?

Der Akku ist bei Kauf nicht vollständig geladen. Vor der ersten Verwendung laden Sie ihn vollständig auf (ca. 50 Minuten) mit dem mitgelieferten Ladegerät, um die volle Kapazität zu erreichen.

BEDIENUNGSANLEITUNG EY7540 PANASONIC

Akku-Schlagschrauber

Vor Inbetriebnahme des Gerätes die Betriebsanleitung bitte gründlich durchlesen und diese Broschüre zum späteren Nachschlagen sorgfältig aufbewahren.

Lesen Sie vor der ersten Inbetriebnahme dieses Gerätes das separate Handbuch „Sicherheitsmaßregeln“ sorgfältig durch.

I. WEITERE WICHTIGE SICHERHEITSREGELN

1) Tragen Sie einen geeigneten Gehörschutz, wenn das Werkzeug längere Zeit in Betrieb ist! 2) Denken Sie daran, dass das Werkzeug ständig betriebsbereit ist, da es nicht an die Steckdose angeschlossen werden muss. 3) Beim Schrauben in Wände, Fußböden usw. können stromführende Kabel berührt werden. DAHER NIE DAS VIERKANTSCHNELLSPANNFUTTER ODER ANDERE VORDERE METALLTEILE BERÜHREN! Halten Sie das Werkzeug beim Schrauben nur am Kunststoffgriff, um in solchen Fällen vor elektrischen Schlägen geschützt zu sein. 4) Betätigen Sie den Rechts-/Linkslauf-Umschalthebel NICHT, wenn der Hauptschalter eingeschaltet ist. Der Akku entlädt sich sonst schnell, und das Gerät kann beschädigt werden. 5) Beim Aufladen kann sich das Ladegerät etwas erhitzen. Dies ist normal. Den Akku dazu NICHT über lange Zeit aufladen. 6) Stellen Sie den Rechts-/Linkslauf-Umschalthebel zum Lagern oder Tragen des Werkzeugs auf die Mittelstellung (Schaltersperre). 7) Belasten Sie das Werkzeug nicht, indem Sie den Elektronikschalter halb gedrückt halten (Drehzahlregelmodus), sodass der Motor stehen bleibt.

Symbol	Bedeutung
V	Volt
---	Gleichstrom
n0	Leerlaufdrehzahl
.../min	Drehzahl oder Hubzahl pro Minute
Ah	Akkukapazitat in Ampere Stunden
	Lesen Sie die Bedienungsanleitung vor Gebrauch.
	Nur für Inneneinsatz.

II. BAUGRUPPE

Anbringen oder Abnehmen des Bits

HINWEIS:

• Trennen Sie vor dem Anbringen oder Abnehmen eines Bits den Akku vom Werkzeug ab, oder stellen Sie den Elektronikschalter auf die Mittelstellung (Schaltersperre).
• Die Hülse des Schnellspannfutters halten und vom Schrauber herausziehen.
• Den Bit in das Bohrfutter einsetzen. Die Hülse loslassen.
• Der Ring springt in seine Ausgangsposition zusammen, wenn er losgelassen wird.
• An dem Bit ziehen, um sicherzustellen, dass er nicht abgezogen werden kann.
• Zum Entfernen des Bits die Hülse auf die gleiche Weise herausziehen.

VORSICHT:

• Wenn der Ring nicht in seine Ausgangsposition zurückkehrt oder wenn sich der Bit löst, wenn an ihm gezogen wird, wurde der Bit nicht ordnungsgemäß eingesetzt. Vor der Inbetriebnahme sicherstellen, dass der Bit ordnungsgemäß befestigt ist.

Verwenden Sie 6,35-mm-(1/4")-Sechskantbits.

Um einwandfreie Sicherung des Bits zu gewährleisten, verwenden Sie nur Sechskantbits mit 9,5 mm (3/8") Arretierung.

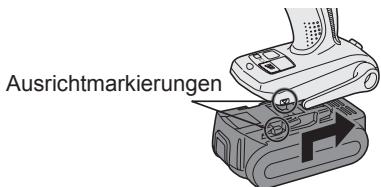

Anbringen oder Abnehmen des Akkus

1. Zum Anschließen des Akkus: Die Ausrichtmarkierungen aufeinander ausrichten, und den Akku anbringen.
2. Den Akku einschieben, bis er einrastet.

1. Zum Entfernen des Akkus: Zum Abnehmen des Akkus den Knopf an der Vorderseite drücken.

III. BETRIEB

[Hauptteil]

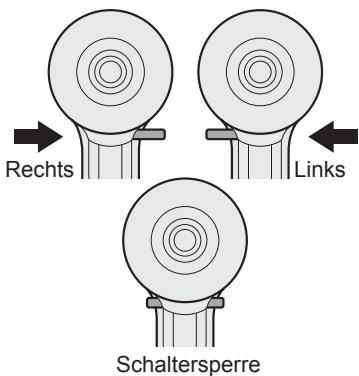

Umschalten und Betätigung des Rechts-/Linkslauf-Umschalthebels

VORSICHT:

Nicht den Rechts-/Linkslauf-Umschalthebel betätigen, bevor der Bit vollständig zur Ruhe gekommen ist, um Schäden zu verhindern.

Rechtslauf-Schalterbetätigung

1. Für Rechtslauf den Hebel drücken.
2. Drücken Sie den Schalter, um das Werkzeug langsam zu starten.
3. Die Drehzahl nimmt zu, je stärker der Auslöser gedrückt wird, um ein effizientes Anziehen von Schrauben zu ermöglichen. Beim Loslassen des Auslösers wird die Bremse betätigt und der Bit sofort angehalten.
4. Nach der Verwendung den Hebel auf die Mittenposition zurückstellen (Schaltersperre).

Linkslauf - Schalterbetätigung

1. Für Linkslauf den Hebel drücken. Die Drehrichtung vor dem Betrieb prüfen.
2. Drücken Sie den Schalter, um das Werkzeug langsam zu starten.
3. Nach der Verwendung den Hebel auf die Mittenposition zurückstellen (Schaltersperre).

VORSICHT:

• Um einen übermäßigen Temperaturanstieg der Werkzeugoberfläche zu vermeiden, sollte das Werkzeug nicht kontinuierlich mit zwei oder mehr Akkus betrieben werden. Das Werkzeug muss vor dem Anschluss eines anderen Akkus abkühlen.

Verwenden des Riemenhakens

WARNUNG!

• Unbedingt den Riemenhaken am Hauptgerät sicher befestigen, indem die Schraube fest angezogen wird. Wenn der Riemenhaken am Hauptgerät nicht gut befestigt ist, kann sich der Haken lösen und das Hauptgerät herunterfallen. Dies kann einen Unfall oder Verletzungen zur Folge haben.
• Überprüfen Sie die Festigkeit der Schraube regelmäßig. Ist sie locker, muss sie fest angezogen werden.
• Den Riemenhaken unbedingt sicher und gut am Gürtelriemen oder einem anderen Riemen befestigen. Darauf achten, dass das Gerät nicht vom Riemen abrucht. Dies kann einen Unfall oder Verletzungen zur Folge haben.
• Wenn das Hauptgerät vom Riemenhaken gehalten wird, nicht damit springen oder laufen. Anderenfalls kann der Haken abrutschen und herunterfallen. Dies kann einen Unfall oder Verletzungen zur Folge haben.
• Wenn der Riemenhaken nicht verwendet wird, unbedingt in seine Lagerposition bringen. Der Riemenhaken konnte sich irgendwo verfangen. Dies kann einen Unfall oder Verletzungen zur Folge haben.
• Wenn Sie das Werkzeug mit dem Gurtelhaken an den Hüftgürtel hängen, bringen Sie außer Schrauberbits keine anderen Bits am Werkzeug an.

Die Riemenhaken-Winkelposition einstellen

1. Schieben Sie den Riemenhaken-Sperrhebel ① und halten Sie ihn, um den Riemenhaken zu entriegeln.
2. Ziehen Sie den Gurtelhaken von der Ruhestellung ② hoch, und stellen Sie ihn fest.
3. Lassen Sie den Riemenhaken-Sperrhebel los, um den Winkel des Riemenhakens zu verriegeln.
4. Vergewissern Sie sich, dass der Gurtelhaken fest verriegelt ist. Vergewissern Sie sich auch, dass der Gurtelhaken-Arretierhebel fest in der Position ③ eingerastet ist. In dieser Position kann der Gurtelhaken nicht eingerastet werden. Rasten Sie ihn vor Gebrauch fest ein.

Um den Riemenhaken auf die Ausgangsstellung zurückzustellen, die obigen Schritte 1 und 2 ausführen, dann den Riemenhaken einklappen.

Zum Verriegeln des Hakens die obigen Schritte 3 und 4 ausführen.

Ändern der Befestigungsseite des Riemenhakens

Der Riemenhaken kann auf beiden Seiten des Gerätes befestigt werden.

1. Bringen Sie den Riemenhaken in seine Lagerposition.
2. Lösen Sie die Schraube durch Linksdrehen mit einem flachen Metallteil oder einem Flachschraubenzieher.
3. Nehmen Sie den Riemenhaken ab und setzen Sie ihn in den Schlitz auf der anderen Seite des Hauptgerätes ein.
4. Die Schraube im Uhrzeigersinn anziehen.

Der Riemenhaken kann nur in seiner Lagerposition vom Hauptgerät abgenommen werden.

Bedienfeld

(1) Wahl des Schlagkraftmodus

• Wählen Sie einen von 3 Schlagkraftmodi (Schwach, Mittel, Stark).

Drücken Sie die Schlagkraftmodus-Wahltaste. Der Modus wechselt mit jedem Drücken der Taste auf „Stark“, „Mittel“ oder „Schwach“.

Der Schrauber wurde werksseitig vom Hersteller auf den Schlagkraftmodus „Stark“ eingestellt.

Tabelle für empfohlene Arbeitsrichtlinien

Schlagkraftmodus-anzeige	Empfohlene Anwendung
H 0-2300 U/min und 0-3000 S/min	Arbeiten, die ein starkes Drehmoment erfordern, wenn keine Gefahr besteht, dass die Schraube bricht, ihr Kopf absichert, oder der Bit sich lösst. (Diese Einstellung liefert das maximale Drehmoment.) Geeignete Anwendungen:Anziehen von M8- und größeren SchraubenAnziehen von langen Schrauben bei Innenverschalungsarbeiten
M 0-1400 U/min und 0-2800 S/min	Arbeiten, die ein begrenztes Drehmoment erfordern, wenn die Gefahr besteht, dass die Schraube bricht oder ihr Kopf absichert. (Diese Einstellung begrenzt das Drehmoment.) Geeignete Anwendungen:Anziehen von Schrauben mit kleinerem Durchmesser (M6)Anziehen von Metalschrauben beim Installieren von Beschlügen
S 0-1000 U/min und 0-2000 S/min	Arbeiten, die ein begrenztes Drehmoment erfordern, wenn die Gefahr besteht, dass die Schraube bricht, ihr Kopf absichert, oder der Bit sich lösst und eine fertige Außenfläche beschädigt.(Diese Einstellung begrenzt das Drehmoment.)Geeignete Anwendungen:Anziehen von Schrauben, die kleiner als M6 sind und keinlich abscherenAnziehen von Schrauben in FormpressmaterialInstallieren von Gipsbau-platten

• S/min = Schläge pro Minute

(2) LED-Leuchte

Durch Drücken von wird die LED-Leuchte ein- und ausgeschaltet. Die Leuchte verbraucht nur sehr wenig Strom und beeinträchtigt weder die Leistung des Werkzeugs

während des Betriebs noch die Akkukapazität.

VORSICHT:

Die eingebaute LED-Leuchte ist für kurzzeitige Beleuchtung eines kleinen Arbeitsbereichs ausgelegt. - Verwenden Sie sie nicht als Ersatz für eine normale Taschenlampe, weil sie nicht hell genug ist.

Dieses Produkt verfügt über eine integrierte LED-Leuchte.

Dieses Produkt wurde als „LED-Produkt der Klasse 1" entsprechend EN 60825-1 klassifiziert.

LED-Produkt der Klasse 1

Vorsicht: SEHEN SIE NICHT IN DEN STRAHL

(3) Überhitzungs-Warnlampe

Aus (normaler Betrieb)

Blinken: Überhitzung Zeigt an, dass der Betrieb wegen Akku-Überhitzung angehalten wurde.

Die Überhitzungs-Schutzfunktion hält den Schrauberbetrieb an, um den Akku im Falle einer Überhitzung zu schützen. Wenn diese Funktion aktiv ist, blinkt die Überhitzungs-Warnlampe am Bedienfeld.

• Falls die Überhitzungs-Schutzfunktion aktiviert wird, lassen Sie den Schrauber gründlich abkühlen (mindestens 30 Minuten). Der Schrauber ist wieder einsatzbereit, wenn die Überhitzungs-Warnlampe erlischt.
• Vermeiden Sie einen Betrieb des Schraubers, bei dem die Überhitzungs-Schutzfunktion wiederholt aktiviert wird.

(4) Akkuladungs-Warnlampe

Aus (normaler Betrieb)

Blinken (keine Ladung) Akkuschutzfunktion aktiv

Übermäßiges (vollständiges) Entladen von Li-Ion-Akkus führt zu einer erheblichen Verkürzung ihrer Lebensdauer. Der Schrauber ist mit einer Akkuschutzfunktion ausgestattet, die übermäßiges Entladen des Akkus verhindert.

Die Akkuschutzfunktion wird unmittelbar vor der Erschöpfung des Akkus aktiviert und bewirkt Blinken der Akkuladungs-Warnlampe.

• Wenn Sie bemerken, dass die Akkuladungs-Warnlampe blinkt, laden Sie den Akku unverzüglich auf.

[Akku]

Für richtigen Gebrauch des Akkus

Li-Ion-Akku (EY9L40)

Um eine möglichst lange Lebensdauer des Li-Ion-Akkus zu erzielen, lagern Sie ihn nach dem Gebrauch, ohne ihn aufzuladen. - Der Umgebungstemperaturbereich liegt zwischen 0°C und 40°C .

Wenn das Akkupack bei einer Akkutemperatur unter 0°C benutzt wird, funktioniert das Werkzeug möglicherweise nicht einwandfrei.

• Wenn Sie den Akku nicht benutzen, halten Sie ihn von Metallgegenständen fern: Büroklammern, Münzen, Schlüssel, Nägel, Schrauben oder andere Metallgegenstände, welche die Kontakte kurzschließen können.

Das Kurzschließen der Akkukontakte kann Funken, Verbrennungen oder einen Brand verursachen.

• Sorgen Sie bei Benutzung des Akkus für ausreichende Belüftung des Arbeitsplatzes.
• Wenn der Akku vom Werkzeug-Hauptteil abgenommen wird, ist die Akkuabdeckung sofort anzubringen, um zu verhindern, dass die Akkukontakte durch Staub oder Schmutz verunreinigt werden und ein Kurzschluss verursacht wird.

Lebensdauer des Akkus

Der Akku hat nur eine begrenzte Lebensdauer. Wenn auch nach einer ordnungsgemäßen Ladung die Betriebszeit extrem kurz ist, muss der Akku erneuert werden.

Batterie-Recycling

ACHTUNG:

Um Umweltschutz und Material-Recycling zu gewährleisten, müssen Sie die Batterie zur örtlichen Entsorgungsstelle bringen, falls eine solche in Ihrem Land vorhanden ist.

[Ladegerät]

Laden

Allgemeine Vorsichtsmaßnahmen für Li-Ion/Ni-MH/Ni-Cd-Akkus

HINWEIS:

• Wenn ein kalter Akku (von etwa 0°C oder weniger) in einem warmen Raum aufgeladen werden soll, halten Sie den Akku für mindestens eine Stunde in dem Raum und laden Sie ihn auf, wenn er sich auf Raumtemperatur erwärmt hat. Anderenfalls wird der Akku möglicherweise nicht voll aufgeladen.
• Den Akku abkühlen lassen, wenn mehr als zwei Akku-Sätze hintereinander aufgeladen werden.
• Stecken Sie Ihre Finger nicht in die Kontaktöffnung, wenn das Ladegerät festgehalten wird oder bei anderen Gelegenheiten.

VORSICHT:

Um die Gefahr eines Brandes oder Schadens am Ladegerät zu verhindern.

• Keinen Motorgenerator als Spannungsquelle benutzen.
• Decken Sie die Entlüftungsöffnungen des Ladegerätes und den Akku nicht ab. Trennen Sie das Ladegerät vom Stromnetz, wenn es nicht benutzt wird.

Li-Ion-Akku

HINWEIS:

Beim Kauf ist Ihr Akku nicht voll aufgeladen. Laden Sie daher den Akku vor Gebrauch auf.

Ladegerät (EY0L80)

1. Ladegerät an Wandsteckdose anschließen.

HINWEIS:

Beim Einführen des Steckers in eine Netzsteckdose können Funken erzeugt

werden, was jedoch in Bezug auf die Sicherheit kein Problem darstellt.

1. Akku fest in das Ladegerät schieben.

1 Die Ausrichtmarkierungen ausrichten, und den Akku in den Schacht des Ladegerätes einsetzen.

2 In Pfeilrichtung nach vorn schieben.

1. Während des Ladens leuchtet die Ladekontrolllampe.

Mit Erreichen der vollen Ladung spricht automatisch eine interne, elektronische Schaltung an, die ein Überladen verhindert.

Das Laden beginnt nicht, solange der Akku noch heiß ist (wie z.B. unmittelbar nach intensivem Gebrauch).

Die Bereitschaftslampe blinkt in Orange, bis der Akku abgekühlt ist.

Das Laden beginnt dann automatisch.

1. Die Ladekontrolllampe (grün) blinkt langsam, wenn der Akku zu etwa 80% aufgeladen ist.
2. Wenn der Ladevorgang beendet ist, beginnt die Ladekontrolllampe schnell in Grün zu blinken.
3. Falls die Akkutemperatur 0°C oder weniger beträgt, dauert der Ladevorgang bis zur vollen Aufladung des Akkus länger als die normale Ladezeit.

Selbst wenn der Akku voll aufgeladen ist, hat er nur etwa 50% der Leistung eines voll aufgeladenen Akkus bei normaler Betriebstemperatur.

1. Falls die Betriebslampe nicht unmittelbar nach dem Anschluss des Ladegeräts aufleuchtet oder die Ladekontrolllampe nach Ablauf der normalen Ladezeit nicht schnell in Grün blinkt, konsultieren Sie einen Vertragshändler.
2. Wird ein voll aufgeladener Akku erneut in das Ladegerät eingesetzt, leuchtet die Ladekontrolllampe auf. Nach einigen Minuten beginnt die Ladekontrolllampe rasch zu blinken und zeigt an, dass der Ladevorgang abgeschlossen ist.

Ni-MH/Ni-Cd-Akku

HINWEIS:

Beim ersten Aufladen der Akkus oder beim Aufladen nach längerer Ruhezeit die Akkus etwa 24 Stunden lang aufladen, um die volle Kapazität zu erreichen.

Ladegerät (EY0L80)

1. Ladegerät an Wandsteckdose anschließen.

HINWEIS:

Beim Einführen des Steckers in eine Netzsteckdose können Funken erzeugt werden, was jedoch in Bezug auf die Sicherheit kein Problem darstellt.

1. Akku fest in das Ladegerät schieben.

1. Während des Ladens leuchtet die Ladekontrolllampe.

Mit Erreichen der vollen Ladung spricht automatisch eine interne, elektronische Schaltung an, die ein Überladen verhindert.

Das Laden beginnt nicht, solange der Akku noch warm ist (wie z.B. unmittelbar nach intensivem Gebrauch).

Die Bereitschaftslampe blinkt in Orange, bis der Akku abgekühlt ist. Das Laden beginnt dann automatisch.

1. Wenn der Ladevorgang beendet ist, beginnt die Ladekontrolllampe schnell in Grün zu blinken.
2. Wenn die Ladekontrollampe nicht unmittelbar nach dem Anschließen des Netzkabels aufleuchtet oder nach Ablauf der normalen Ladezeit nicht erlischt, wenden Sie sich bitte an einen autorisierten Fachhändler.
3. Wird ein voll aufgeladener Akku erneut in das Ladegerät eingesetzt, leuchtet die Ladekontrollampe auf. Nach einigen Minuten beginnt die Ladekontrollampe rascher zu blinken und zeigt an, dass der Ladevorgang abgeschlossen ist.

ANZEIGELAMPEN

Leuchten in Grün Das Ladegerät ist an eine Netzsteckdose angeschlossen. Ladebereitschaft hergestellt.

Schnelles Blinken in Grün Ladevorgang ist abgeschlossen. (Volle Ladung)

Schnelles Blinken in Grün Der Akku ist zu etwa 80 % aufgeladen. (Nutzbare Ladung. Nur Li-Ion)

Leuchten in Grün Ladevorgang lauft.

Leuchten in Orange Akku ist kalt. Der Akku wird langsam geladen, um seine Belastung zu reduzieren.

Blinken in Orange Der Akku ist warm geworden. Der Ladevorgang beginnnt wie- der, wenn die Temperatur des Akku gefallen ist.

Betragt die Temperatur des Akkus -10°C oder weniger, beginnnt die Ladekontrollampe (orange) bereits zu blinken. Der Lade- vorgang beginnnt, wenn die Temperatur des Akkus steigt (nur Li- lon)

Ladezustandslampe Links: Grün Rechts: Orange wird angezeigt.

Schnelles Blinken in Orange und Grün Keine Ladung möglich.Verstaubt oder Defekt des Akkus.

Benutzerinformationen zur Entsorgung von elektrischen und elektronischen Geräten (private Haushalte)

Dieses Symbol auf Produkten und/oder begleitenden Dokumenten bedeutet, dass verbrauchte elektrische und elektronische Produkte nicht mit gewöhnlichem Haushaltsabfall vermischt werden dürfen.

Bringen Sie zur ordnungsgemäßen Behandlung, Rückgewinnung und Recycling diese Produkte zu den entsprechenden Sammelstellen, wo sie ohne Gebühren entgegengenommen werden. In einigen Ländern kann es auch möglich sein, diese Produkte beim Kauf eines entsprechenden neuen Produkts bei ihrem örtlichen Einzelhändler abzugeben.

Die ordnungsgemäße Entsorgung dieser Produkte dient dem

Umweltschutz und verhindert mögliche schädliche Auswirkungen auf Mensch und Umgebung, die aus einer unsachgemäßen Handhabung von Abfall entstehen können. Genauere Informationen zur nächstgelegenen Sammelstelle erhalten Sie bei ihrer Gemeindeverwaltung.

In Übereinstimmung mit der Landesgesetzgebung können für die unsachgemäße Entsorgung dieser Art von Abfall Strafgebühren erhoben werden.

Für Geschäftskunden in der Europäischen Union

Bitte treten Sie mit Ihrem Händler oder Lieferanten in Kontakt, wenn Sie elektrische und elektronische Geräte entsorgen möchten. Er hält weitere Informationen für Sie bereit.

Informationen zur Entsorgung in anderen Ländern außerhalb der Europäischen Union

Dieses Symbol ist nur in der Europäischen Union gültig.

Bitte treten Sie mit ihrer Gemeindeverwaltung oder ihrem Händler in Kontakt, wenn Sie dieses Produkt entsorgen möchten, und fragen Sie nach einer Entsorgungsmöglichkeit.

IV. WARTUNG

Das Gerät nur mit einem trockenen, weichen Lappen abwischen. Verwenden Sie zum Reinigen keine feuchten Lappen oder flüchtige Lösungsmittel wie Farbverdünner oder Benzin.

V. ANZIEHDREHMOMENT

Die Kraft, die zum Anziehen eines Bolzens erforderlich ist, variiert je nach Bolzenmaterial und -größe sowie Material, auf dem verschraubt wird. Wählen Sie die Länge der Anziehung entsprechend aus.

Referenzwerte sind unter angegeben.

(Sie können je nach Anziehbedingungen variieren.)

Faktoren, die das Anziehdrehmoment beeinflussen

Das Anziehdrehmoment wird von einer Reihe von Faktoren beeinflusst, einschließlich der folgenden. Nach dem Anziehen immer das Drehmoment mit einem Drehmomentschlüssel überprüfen.

1) Spannung

Wenn der Akku fast entladen ist, verringert sich die Spannung und das Anziehdrehmoment fällt ab.

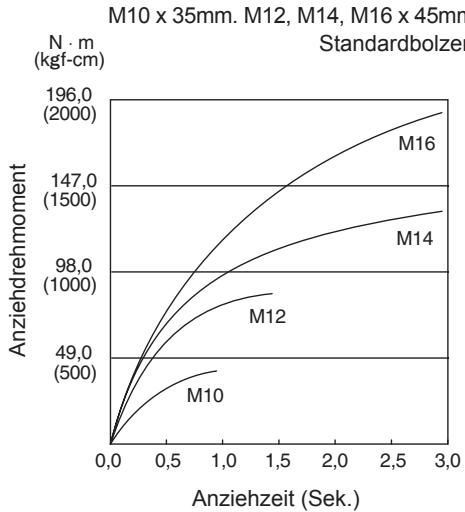

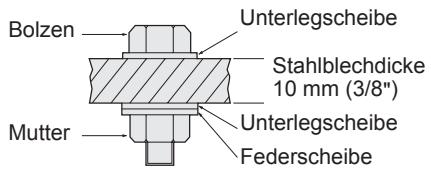

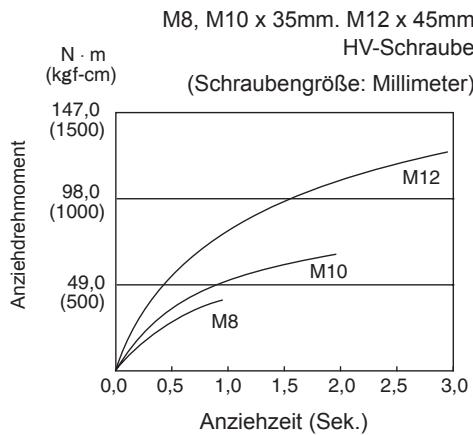

Bedingungen beim Festziehen von Bolzen

Anziehbedingungen

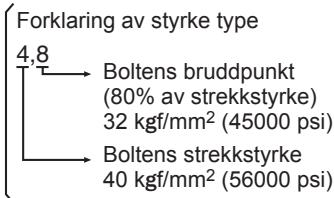

Die folgenden Bolzen werden verwendet. Standardbolzen: Stärketype 4,8, HV-Typ 12,9

2) Anziehzeit

Längere Anziehzeiten resultieren in einem erhöhten Anziehdrehmoment. Übermäßiges Anziehen ist nicht dienlich und reduziert die Lebensdauer des Werkzeugs.

3) Verschiedene Bolzendurchmesser

Das Maß des Bolzendurchmessers beeinflusst das Anziehdrehmoment. Das Anziehdrehmoment steigt an, wenn der Bolzendurchmesser größer wird.

4) Anziehbedingungen

• Das Anziehdrehmoment variiert je nach Grad, Länge und Anziehkoeffizient sogar bei gleichen Bolzen (der feste Koeffizient wird vom Hersteller bei der Produktion angegeben).
• Das Anziehdrehmoment variiert je nach Oberflächenbeschaffenheit auch bei gleichen Verschraubmaterialien (z. B. Stahl).
• Das Drehmoment wird drastisch reduziert, wenn der Bolzen und die Mutter anfangen, sich zusammen zu drehen.

5) Buchsenspiel

Das Drehmoment wird gesenkt, sobald zum Anziehen eines Bolzens eine Sechskant-Konfiguration der Buchse mit falscher Höhe verwendet wird.

6) Schalter (Betriebsschalter)

Das Drehmoment wird gesenkt, wenn der Schalter nicht gänzlich hineingedrückt wurde.

7) Wirkung des Anschlussadapters

Das Drehmoment wird gesenkt, wenn das Gerät mit unvollständig gedrücktem Schalter benutzt wird.

VI. ZUBEHÖR

Verwenden Sie nur für die Futtergröße passende Bits.

VII. ANHANG

MAXIMAL ZULÄSSIGE KAPAZITÄTEN

Modell		EY7540
Schrauben eindreten	Holzschraube	φ 3,5 - φ 9,5 mm (1/8" - 3/8")
	Selbstbohrende Schraube	φ 3,5 - φ 6 mm (1/8" - 1/4")
Schrauben anziehen		Standardschraube: M6 - M16 HV-Schraube: M6 - M12

VIII. TECHNISCHE DATEN

HAUPTGERÄT

Modell		EY7540
Motor		14,4 V DC
Drehzahl ohne Last	Modus „Schwach“	0 - 1000 /min (U/min)
	Modus „Mittel“	0 - 1400 /min (U/min)
	Modus „Stark“	0 - 2300 /min (U/min)
Maximales Drehmoment		150 N·m (1530 kgf-cm)
Schlagzahl pro Minute	Modus „Schwach“	0 - 2000 /min (S/min)
	Modus „Mittel“	0 - 2800 /min (S/min)
	Modus „Stark“	0 - 3000 /min (S/min)
Gesamtlänge		158 mm (6-1/4")
Gewicht (mit Akku: EY9L40)		1,45 kg (3,1 lbs)

AKKU

Modell	EY9L40
Akku	Li-Ion-Akku
Akkuspannung	14,4 V DC (3,6 V × 4 Zellen)
Kapazität	3 Ah

AKKU-LADEGERÄT

Modell	EY0L80
Nennleistung	Siehe Leistungsschild auf der Unterseite des Ladegerätes.
Gewicht	0,95 kg (2,1 lbs)

[Li-Ion-Akku]

Ladezeit		14,4 V
	3 Ah	EY9L40 Nutzbar: 35 Min.
		Voll: 50 Min.

[Ni-MH/Ni-Cd-Akku]

Ladezeit		7,2 V	9,6 V	12 V	15,6 V	18 V	24 V
	1,2 Ah	EY9065	EY9080	EY9001
		EY9066	EY9086
		20 Min.
	1,7 Ah		EY9180	EY9101
			EY9182	EY9103
			25 Min.
	2 Ah	EY9168	EY9188	EY9106	EY9136		EY9116
				EY9107			EY9117
				EY9108			60 Min.
		30 Min.
	3 Ah			EY9200	EY9230		EY9210
				45 Min.			90 Min.
	3,5 Ah			EY9201	EY9231	EY9251
				55 Min.		65 Min.

HINWEIS: Diese Tabelle kann Modelle enthalten, die möglicherweise in Ihrem Wohngebiet nicht angeboten werden. Bitte beachten Sie den neuesten Gesamtkatalog.

VIII. TECHNISCHE DATEN

WERKZEUG

Model		EY7540
Motor		14,4 V DC
Onbelast toerental	zacht-stand	0 - 1000 /min (tpm)
	medium-stand	0 - 1400 /min (tpm)
	hard-stand	0 - 2300 /min (tpm)
Maximaal aanhaalmoment		150 N·m (1530 kgf-cm, 1330 in-lbs.)
Slagen per minuut	zacht-stand	0 - 2000 /min (spm)
	medium-stand	0 - 2800 /min (spm)
	hard-stand	0 - 3000 /min (spm)
Totale lenghte		158 mm (6-1/4")
Gewicht (met accu: EY9L40)		1,45 kg (3,1 lbs)

AKKU

LED-Produkt der Klasse 1

Vorsicht: NICHT DIREKT IN DEN STRAHL BLICKEN

(3) Warnleuchte für Überhitzung

Bei normalem Gebrauch

LED-Produkt der Klasse 1

Vorsicht: NICHT IN DEN LICHTSTRAHL BLICKEN.

Folgende Schrauben wurden verwendet.

Standard-Schraube: Festigkeitsklasse 4.8

Sehr dehnbarer Typ 12,9

2) Anzugszeit
