Produkttyp	Akku-Schlagschrauber
Marke	Panasonic
Modell	EY7270
Stromversorgung	Ni-MH-Akku 12 V (Modell EY9201)
Leerlaufdrehzahl (Modus Hart)	0 - 2300 U/min
Leerlaufdrehzahl (Modus Mittel)	0 - 1400 U/min
Leerlaufdrehzahl (Modus Weich)	0 - 1000 U/min
Maximales Drehmoment	135 Nm
Schlagzahl (Modus Hart)	0 - 2800 S/min
Schlagzahl (Modus Mittel)	0 - 2500 S/min
Schlagzahl (Modus Weich)	0 - 2000 S/min
Schraubkapazität (Holzschrauben)	φ 3,5 - 9,5 mm
Schraubkapazität (Standardschrauben)	M6 - M12
Futtertyp	Schnellspann-Sechskantfutter (schlüssellos)
Gesamtlänge	169 mm
Gewicht (mit Akku)	1,8 kg
Integrierte Beleuchtung	LED (Klasse 1)
Gürtelhaken	Ja, verstellbar und abnehmbar
Sicherheit	Schaltersperre, Rotationsbremse
Wartung	Mit einem trockenen, sauberen Tuch reinigen

Häufig gestellte Fragen - EY7270 PANASONIC

Was ist die maximale Drehzahl des Panasonic EY7270 Schlagschraubers?

Die maximale Leerlaufdrehzahl beträgt 2300 U/min im Hartmodus. Die Modi Mittel und Weich bieten 1400 U/min bzw. 1000 U/min.

Wie ändere ich den Schlagmodus am EY7270?

Drücken Sie die Taste für den Schlagmodus auf dem Bedienfeld, um durch die Modi zu schalten: Hart, Mittel, Weich. Die Werkseinstellung ist Hart. Achtung: Drücken Sie die Taste erst, wenn der Rotor vollständig zum Stillstand gekommen ist.

Welcher Akku ist mit dem Panasonic EY7270 kompatibel?

Der kompatible Akku ist der Panasonic EY9201, ein Ni-MH-Akku mit 12 V (1,2 V x 10 Zellen). Verwenden Sie das mitgelieferte Ladegerät EY0110 zum Aufladen.

Wie befestige ich ein Bit im Schnellspannfutter?

Greifen Sie die Schnellspannhülse und ziehen Sie sie nach vorne. Stecken Sie das Bit ein und lassen Sie die Hülse los. Ziehen Sie am Bit, um sicherzustellen, dass es fest sitzt. Zum Entfernen ziehen Sie erneut an der Hülse.

Was tun, wenn der Schrauber während des Betriebs stoppt?

Wenn der Schrauber stoppt, schalten Sie ihn sofort aus und lassen Sie ihn abkühlen, um Schäden am Akku oder Motor zu vermeiden. Entfernen Sie das Bit durch Drehen in die entgegengesetzte Richtung. Überprüfen Sie auch den Ladezustand des Akkus.

Wie verwende ich den Gürtelhaken des EY7270?

Um den Winkel einzustellen, schieben Sie den Verriegelungshebel, ziehen Sie den Haken aus seiner Aufbewahrungsposition und lassen Sie den Hebel los, um ihn zu arretieren. Zum Seitenwechsel bringen Sie den Haken in die Aufbewahrungsposition, lösen Sie die Schraube, entfernen Sie den Haken und setzen Sie ihn auf der anderen Seite ein, dann ziehen Sie die Schraube fest.

Wie lange dauert das Laden des Akkus EY9201?

Die Ladedauer hängt von der Kapazität ab. Für einen 2,0-Ah-Akku benötigt das Ladegerät EY0110 etwa 30 Minuten. Für einen 3,0-Ah-Akku etwa 45 Minuten. Die genauen Zeiten entnehmen Sie der Tabelle in der Bedienungsanleitung.

Wie reinige ich den Panasonic EY7270 Schlagschrauber?

Reinigen Sie das Gerät mit einem trockenen, sauberen Tuch. Verwenden Sie weder Wasser noch Lösungsmittel noch flüchtige Reinigungsmittel. Vermeiden Sie das Verstopfen der Lüftungsschlitze des Ladegeräts und des Akkus.

Welche maximalen Schraubkapazitäten hat der EY7270?

Für Holzschrauben: φ 3,5 bis 9,5 mm. Für selbstschneidende Schrauben: φ 3,5 bis 6 mm. Für Standardschrauben: M6 bis M12. Für hochfeste Schrauben: M6 bis M10.

Wie vermeide ich Stromschläge beim Bohren mit dem EY7270?

Berühren Sie weder das Schnellspann-Sechskantfutter noch andere Metallteile des Werkzeugs. Halten Sie das Werkzeug immer am Kunststoffgriff. Tragen Sie eine Schutzbrille und stellen Sie sicher, dass der Bohrbereich keine elektrischen Leitungen enthält.

BEDIENUNGSANLEITUNG EY7270 PANASONIC

Lesen Sie vor der ersten Inbetriebnahme dieses Gerätes das separate Handbuch „Sicherheitsmaßregeln“ sorgfältig durch.

I. WEITERE WICHTIGE SICHERHEITSREGELN

1) Geeigneten Gehörschutz tragen, wenn Werkzeug längere Zeit im Betrieb ist! 2) Denken Sie daran, dass das Werkzeug ständig betriebsbereit ist, da es nicht an die Steckdose angeschlossen werden muss. 3) Beim Schrauben in Wänden, Decken usw. besteht die Möglichkeit, dass Sie auf Strom führende Leitungen treffen. DAHER NIE DAS SECHSKANTSCHNELLSPANNFUTTER ODER ANDERE VORDERE METALLTEILE BERÜHREN! Das Werkzeug beim Schrauben nur am Kunststoffgriff halten, um in solchen Fällen vor elektrischen Schlägen geschützt zu sein. 4) Wenn sich der Schrauber nicht mehr dreht, lassen Sie sofort den Elektronikschalter los und schalten Sie ihn längere Zeit aus, um eine Überlastung zu verhüten, die den Akku oder Motor beschädigen kann. Verwenden Sie die Rückwärtsdrehung, um klemmende Bits zu lösen. 5) Betätigen Sie den Vorwärts-/Rückwärtshebel NICHT, wenn der Hauptschalter eingeschaltet ist. Der Akku entlädt sich sonst schnell, und das Gerät kann beschädigt werden. 6) Beim Aufladen kann sich das Ladegerät etwas erhitzen. Dies ist normal. Den Akku NICHT über lange Zeit aufladen. 7) Stellen Sie den Vorwärts-/Rückwärtshebel zum Lagern oder Tragen des Werkzeugs auf die Mittelstellung (Schaltersperre). 8) Belasten Sie das Werkzeug nicht, indem Sie den Elektronikschalter halb gedrückt halten (Drehzahlregelmodus), sodass der Motor stehen bleibt.

II. BAUGRUPPE

HINWEIS:

Trennen Sie vor dem Anbringen oder Abnehmen eines Bits oder einer Stecknuss den Akku vom Werkzeug ab, oder stellen Sie den Elektronikschalter auf die Mittelstellung (Schaltersperre).

Anbringen oder Abnehmen des Bits (EY7270)

1. Die Hülse des Schnellspannfutters halten und gegen den Schrauber ziehen.
2. Den Bit in das Bohrfutter einsetzen.
3. Der Ring dreht sich in seine Ausgangsposition zurück, wenn er losgelassen wird.
4. An dem Bit ziehen, um sicherzustellen, dass er nicht abgezogen werden kann.
5. Um den Bit zu entfernen, den Ring auf die gleiche Weise zurückziehen.

ACHTUNG:

Wenn der Ring nicht in seine Ausgangsposition zurückkehrt oder wenn sich der Bit löst, wenn an ihm gezogen wird, wurde der Bit nicht ordnungsgemäß eingesetzt. Vor der Inbetriebnahme sicherstellen, dass der Bit ordnungsgemäß befestigt ist.

Anbringen oder Abnehmen einer Stecknuss (EY7271)

1. Anbringen einer Stecknuss: Bringen Sie die Stecknuss an, indem Sie die Fassung an der Unterseite der Stecknuss auf den Vierkant am Werkzeug schieben.

Vergewissern Sie sich, dass die Stecknuss fest mit dem Werkzeug verbunden ist.

1. Abnehmen einer Stecknuss: Ziehen Sie die Stecknuss ab.

HINWEIS:

Anbringen oder Abnehmen von Originalzubehör und Stecknüssen: Halten Sie das Werkzeug über dem Gefrierpunkt (0 °C), wenn Sie

Originalzubehör und Stecknüsse am Vierkant des Werkzeugs anbringen oder davon abnehmen. Das Gummikissen im Vierkant, das die Kugel hochdrückt, kann unterhalb des Gefrierpunkts hart werden. Dies erfordert zusätzliche Kraft beim Abnehmen und Anbringen von Stecknüssen.

Wenn das Sechskant-Schnellspannfutter (optional) angebracht wird, kann der Schlagschrauber EY7271 auf die gleiche Weise wie das Schraubermodell EY7270 verwendet werden.

Symbol	Bedeutung
V	Volt
---	Gleichstrom
n0	Leerlaufdrehzahl
.../min	Drehzahl oder Hubzahl pro Minute

Anbringen oder Abnehmen des Akkus

1. Zum Anschließen des Akkus: Den Akku einsetzen. Er schnappt ein, um den richtigen Anschluss anzuzeigen.
2. Zum Entfernen des Akkus: Drücken Sie die zwei Akku-Entriegelungsknöpfe auf beiden Seiten des Akkus. Den Akku aus dem Maschinenkörper schieben.

III. BETRIEB

Wahl des Schlagmodus

Das Werkzeug besitzt eine Schlagmodus-Wahlfunktion. Durch Drücken der Schlagmodustaste kann die Schlagkraft unter Stark, Mittel und Schwach ausgewählt werden. Durch Drücken der Taste wird der Modus von Stark über Mittel zu Schwach umgeschaltet. (Die Werksvorgabe ist der Schlagmodus „Stark“.)

Im Schlagmodus „Schwach“ ist das Drehmoment niedriger, um eine durch Überdrehen verursachte Beschädigung des Materials

zu verhüten. Dieser Modus wird empfohlen, um eine mögliche Beschädigung kleiner Schraubenköpfe oder weicher Materialoberflächen zu minimieren, wenn Sie die Drehzahl beim Anziehen mit dem Elektronikschalter steuern.

Im Schlagmodus „Mittel" ist das Drehmoment ebenfalls niedriger, um einer durch Überdrehen verursachten Beschädigung von Materialien vorzubeugen. Dieser Modus wird empfohlen, um eine mögliche Beschädigung von Schrauben und Schraubenköpfen zu minimieren.

Im Schlagmodus „Stark“ werden die Maximalwerte für Drehmoment und Drehzahl erreicht.

VORSICHT:

Drücken Sie die Schlagmodustaste nicht, bevor das Werkzeug zum vollkommenen Stillstand gekommen ist.

Bedienungstafel

Tabelle für empfohlene Arbeitsrichtlinien

Schlagkraftmodus-anzeige	Empfohlene Anwendung
H ca. 2800 U/min (max.)	Für Schlagkraftmodus „Stark“ • Eindrehen longer Hozschrauben. • Anziehen von Schrauben bei der Installation von Geräten usw.
M ca. 2500 U/min (max.)	Für Schlagkraftmodus „Mittel“ • Anziehen dūnner Schrauben in hartem Material. • Eindrehen von Maschinen-schrauben bei der Installation von Geräten.
S ca. 2000 U/min (max.)	Für Schlagkraftmodus „Schwach“ • Installieren von Gipsplatten. • Installieren von Fensterrahmen aus Weichmetall. • Installieren von Innenverscha-lungen.

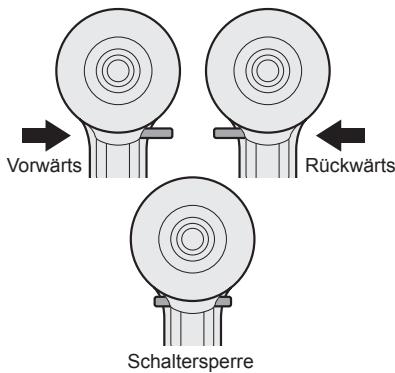

Umschalten und Betätigung des Vorwärts-/Rückwärtshebels

VORSICHT:

Betätigen Sie den Vorwärts-/Rückwärtshebel nicht, bevor der Bit vollständig zur Ruhe gekommen ist, um Schäden zu verhindern.

Vorwärtsdrehung - Schalterbetätigung

1. Für Vorwärtsdrehung den Hebel drücken.
2. Drücken Sie den Schalter weniger, um das Werkzeug langsam zu starten.
3. Die Geschwindigkeit nimmt mit stärkerem Druck auf den Schalter für effizientes Festziehen von Schrauben und Bohren zu. Die Bremse arbeitet, und der Bit stoppt sofort, wenn der Schalter losgelassen wird.
4. Nach der Verwendung den Hebel auf Mittenposition zurückstellen (Schaltersperre).

Rückwärtsdrehung - Schalterbetätigung

1. Für Rückwärtsdrehung den Hebel drücken. Die Drehrichtung vor dem Betrieb prüfen.
2. Drücken Sie den Schalter, um das Werkzeug langsam zu starten.
3. Nach der Verwendung den Hebel auf Mittenposition zurückstellen (Schaltersperre).

VORSICHT:

Um übermäßigen Temperaturanstieg der Werkzeugoberfläche zu vermeiden, sollte das Werkzeug nicht kontinuierlich

mit zwei oder mehr Akkus betrieben werden. Das Werkzeug muss vor dem Anschluss eines anderen Akkus abkühlen.

LED-Leuchte

VORSICHT:

Die eingebaute LED-Leuchte beleuchtet vorübergehend einen kleinen

Arbeitsbereich. Verwenden Sie sie nicht als Ersatz für eine normale Lichtquelle, da sie nicht über ausreichende Helligkeit verfügt.

Durch Drücken der LED-Leuchten-EIN/AUS-Taste wird die LED-Leuchte ein- und ausgeschaltet.

Wenn das Werkzeug bei eingeschalteter LED-Leuchte 5 Minuten lang nicht benutzt worden ist, schaltet sich die Leuchte automatisch aus.

Die Leuchte verbraucht nur sehr wenig Strom und beeinträchtigt weder die Leistung des Werkzeugs während des Betriebs noch die Akkukapazität.

In den folgenden Fällen erlischt die Schlagmodusanzeige an der Bedienungstafel:

• 5 Minuten sind ohne Betrieb vergangen. Während des Akkuwechsels.

Wenn der Elektronikschalter gedrückt wird, wird die Schlagmodusanzeige auf die vorhergehende Einstellung zurückgestellt, bevor die Leuchte erlischt.

Dieses Produkt verfügt über eine integrierte LED-Leuchte.

Dieses Produkt wurde als „LED-Produkt der Klasse 1" entsprechend EN 60825-1 klassifiziert.

• Unbedingt den Riemenhaken am Hauptgerät sicher befestigen, indem die Schraube fest angezogen wird. Wenn der Riemenhaken am Hauptgerät nicht gut befestigt ist, kann sich der Haken lösen und das Hauptgerät herunterfallen. Dies kann einen Unfall oder Verletzungen zur Folge haben.
• Den Riemenhaken unbedingt sicher und gut am Gürtelriemen oder einem anderen Riemen befestigen. Darauf achten, dass das Gerät nicht vom Riemen abrutscht. Dies kann einen Unfall oder Verletzungen zur Folge haben.
• Wenn das Hauptgerät vom Riemenhaken gehalten wird, nicht damit springen oder laufen. Anderenfalls kann der Haken abrutschen und herunterfallen. Dies kann einen Unfall oder Verletzungen zur Folge haben.
• Wenn der Riemenhaken nicht verwendet wird, unbedingt in seine Lagerposition bringen. Der Riemenhaken könnte sich irgendwo verfangen. Dies kann einen Unfall oder Verletzungen zur Folge haben.
• Wenn Sie das Werkzeug mit dem Gürtelhaken an den Hüftgürtel hängen, bringen Sie außer Schrauberbits keine anderen Bits am Werkzeug an. Ein scharfkantiger Gegenstand, wie ein Bohrer-Bit, kann Verletzungen oder einen Unfall verursachen.

Die Riemenhaken-Winkelposition einstellen

1. Schieben Sie den Riemenhaken-Sperrhebel ① und halten Sie ihn, um den Riemenhaken zu entriegeln.
2. Ziehen Sie den Gürtelhaken von der

Ruhestellung ② hoch, und stellen Sie ihn fest.

1. Lassen Sie den Riemenhaken-Sperrhebel los, um den Winkel des Riemenhakens zu verriegeln.

1. Vergewissern Sie sich, dass der Gürtelhaken fest verriegelt ist. Vergewissern Sie sich auch, dass der Gürtelhaken-Arretierhebel fest in der Position ③ eingerastet ist.

In dieser Position kann der Gürtelhaken nicht eingerastet werden. Rasten Sie ihn vor Gebrauch fest ein.

Um den Riemenhaken auf die Ausgangsstellung zurückzustellen, führen Sie die obigen Schritte 1 und 2 aus, dann klappen Sie den Riemenhaken ein.

Zum Verriegeln des Hakens führen Sie die obigen Schritte 3 und 4 aus.

Ändern der Befestigungsseite des Riemenhakens

Der Riemenhaken kann auf beiden Seiten des Gerätes befestigt werden.

1. Bringen Sie den Riemenhaken in seine Lagerposition.
2. Lösen Sie die Schraube durch Linksdrehen mit einem flachen Metallteil oder einem Flachschraubenzieher.
3. Nehmen Sie den Riemenhaken ab und setzen Sie ihn in den Schlitz auf der anderen Seite des Hauptgerätes ein.
4. Ziehen Sie die Schraube im Uhrzeigersinn an.

Der Riemenhaken kann nur in seiner Lagerposition vom Hauptgerät abgenommen werden.

Korrekter Gebrauch des Akkus

Ni-MH-Akku (EY9201)

Laden Sie vor der Lagerung den NiMH-Akku vollständig auf, damit eine längere Lebensdauer sichergestellt ist. - Der Umgebungstemperaturbereich liegt zwischen 0°C (32°F) und 40°C (104°F) . Wenn das Akkupack bei einer Akkutemperatur unter 0°C (32°F) benutzt wird, funktioniert das Werkzeug möglicherweise nicht einwandfrei. In diesem Fall den Akku für einwandfreie Funktion so lange aufladen, bis der Ladevorgang abgeschlossen ist. - Wenn Sie den Akku nicht benutzen, halten Sie ihn von Metallgegenständen fern: Büroklammern, Münzen, Schlüssel, Nägel, Schrauben oder andere kleine Metallgegenstände, welche die Kontakte kurzschließen können.

Das Kurzschließen der Akkukontakte kann Funken, Verbrennungen oder einen Brand verursachen.

• Bei Betrieb mit einem Ni-MH-Akku darauf achten, dass für gute Belüftung gesorgt wird.

Lebensdauer des Akkus

Das Akku hat nur eine begrenzte Lebensdauer. Wenn auch nach einer ordnungsgemäßen Ladung die Betriebszeit extrem kurz ist, muss der Akku erneuert werden.

Batterie-Recycling

VORSICHT:

Um Umweltschutz und Materialrecycling zu gewährleisten, sollten Sie die Batterie zur örtlichen Entsorgungsstelle bringen, falls eine solche in Ihrem Land vorhanden ist.

Laden

HINWEIS:

Beim ersten Aufladen der Akkus oder beim Aufladen nach längerer Ruhezeit die Akkus etwa 24 Stunden lang aufladen, um die volle Kapazität zu erreichen.

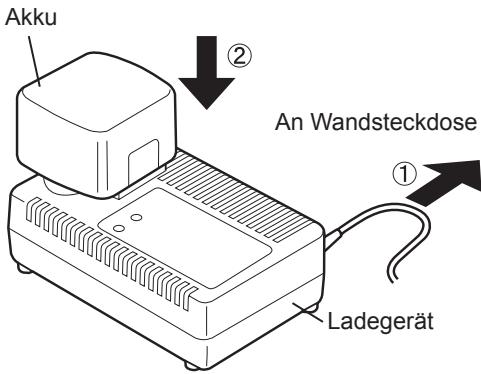

Ladegerät (EY0110)

1. Ladegerät an Wandsteckdose anschließen.

HINWEIS:

Beim Einführen des Steckers in eine Netzsteckdose können Funken erzeugt werden, was jedoch in Bezug auf die Sicherheit kein Problem darstellt.

1. Akku fest in das Ladegerät schieben.

1. Während des Ladens leuchtet die Ladekontrolllampe.

Mit Erreichen der vollen Ladung spricht automatisch eine interne, elektronische Schaltung an, die ein Überladen verhindert.

• Das Laden beginnt nicht, solange das Akku noch heiß ist (wie z.B. unmittelbar nach intensivem Gebrauch).

In einem solchen Fall leuchtet die orangefarbene Bereitschaftslampe, bis der Akku ausreichend abgekühlt ist.

Das Laden beginnt dann automatisch.

1. Wenn der Ladevorgang beendet ist, beginnt die grüne Ladekontrolllampe schnell zu blinken.
2. Wenn der Akku zu kalt ist oder längere Zeit nicht benutzt wurde, leuchtet die Ladekontrollampe. In diesem Fall dauert der Ladevorgang länger als die normale Ladezeit, bis der Akku voll aufgeladen ist.
3. Wird ein voll aufgeladener Akku erneut in das Ladegerät eingesetzt, leuchtet die Ladekontrollampe auf.

Nach einigen Minuten beginnt die Ladekontrollampe rascher zu blinken und zeigt an, dass der Ladevorgang abgeschlossen ist.

1. Wenn die Ladekontrolllampe nicht unmittelbar nach dem Anschließen des Netzkabels aufleuchtet oder nach Ablauf der normalen Ladezeit nicht erlischt, wenden Sie sich bitte an einen autorisierten Fachhändler.

HINWEIS:

• Wenn ein kalter Akku (von etwa 5°C (41°F) oder weniger) in einem warmen Raum aufgeladen werden soll, lassen Sie den Akku für mindestens eine Stunde in dem Raum und laden Sie ihn auf, wenn er sich auf Raumtemperatur erwärmt hat. Anderenfalls wird der Akku möglicherweise nicht voll aufgeladen.
• Den Akku abkühlen lassen, wenn mehr als zwei Akku-Sätze hintereinander aufgeladen werden.
• Stecken Sie Ihre Finger nicht in die Kontaktöffnung, wenn das Ladegerät festgehalten wird oder bei anderen Gelegenheiten.

VORSICHT:

Um die Gefahr eines Brandes oder Schadens am Ladegerät zu verhindern.

• Keinen Motorgenerator als Spannungsquelle benutzen.
• Decken Sie die Entlüftungsöffnungen des Ladegerätes und den Akku nicht ab. Trennen Sie das Ladegerät vom Stromnetz, wenn es nicht benutzt wird.

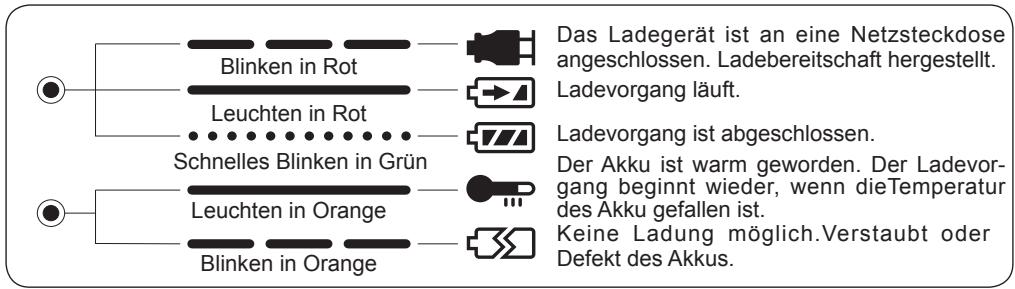

ANZEIGELAMPEN

Benutzerinformationen zur Entsorgung von elektrischen und elektronischen Geräten (private Haushalte)

Dieses Symbol auf Produkten und/oder begleitenden Dokumenten bedeutet, dass verbrauchte elektrische und elektronische Produkte nicht mit gewöhnlichem Haushaltsabfall vermischt werden dürfen.

Bringen Sie zur ordnungsgemäßen Behandlung, Rückgewinnung und Recycling diese Produkte zu den entsprechenden Sammelstellen, wo sie ohne Gebühren entgegengenommen werden. In einigen Ländern kann es auch möglich sein, diese Produkte beim Kauf eines entsprechenden neuen Produkts bei Ihrem örtlichen Einzelhändler abzugeben.

Die ordnungsgemäße Entsorgung dieses Produkts dient dem Umweltschutz und verhindert mögliche schädliche Auswirkungen

auf Menschen und Umgebung, die aus einer unsachgemäßen Handhabung von Abfall entstehen können. Genauere Informationen zur nächstgelegenen Sammelstelle erhalten Sie bei Ihrer Gemeindeverwaltung.

In Übereinstimmung mit der Landesgesetzgebung können für die unsachgemäße Entsorgung dieser Art von Abfall Strafgebühren erhoben werden.

Für Geschäftskunden in der Europäischen Union

Bitte treten Sie mit Ihrem Händler oder Lieferanten in Kontakt, wenn Sie elektrische und elektronische Geräte entsorgen möchten. Er hält weitere Informationen für Sie bereit.

Informationen zur Entsorgung in anderen Ländern außerhalb der Europäischen Union

Dieses Symbol ist nur in der Europäischen Union gültig.

Bitte treten Sie mit Ihrer Gemeindeverwaltung oder Ihrem Händler in Kontakt, wenn Sie dieses Produkt entsorgen möchten, und fragen Sie nach einer Entsorgungsmöglichkeit.

IV. WARTUNG

Das Gerät nur mit einem trockenen, weichen Lappen abwischen. Verwenden Sie zum Reinigen keine feuchten Lappen oder flüchtige Lösungsmittel wie Farbverdünner oder Benzin.

V. ANZIEHDREHMOMENT

Die Kraft, die zum Anziehen eines Bolzens erforderlich ist, variiert je nach Bolzenmaterial und -größe sowie Material, auf dem verschraubt wird. Wählen Sie die Länge der Anziehung entsprechend aus.

Referenzwerte sind unten angegeben. (Sie können je nach Anziehbedingungen variieren.)

Faktoren, die das Anziehdrehmoment beeinflussen

Das Anziehdrehmoment wird von einer Reihe von Faktoren beeinflusst, einschließlich der folgenden. Nach dem Anziehen immer das Drehmoment mit einem Drehmomentschlüssel überprüfen.

1) Spannung

Wenn der Akku fast entladen ist, verringert sich die Spannung und das Anziehdrehmoment fällt ab.

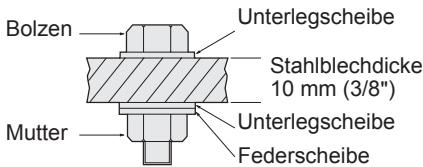

Bedingungen beim Festziehen von Bolzen

Anziehbedingungen

• Die folgenden Bolzen werden verwendet.

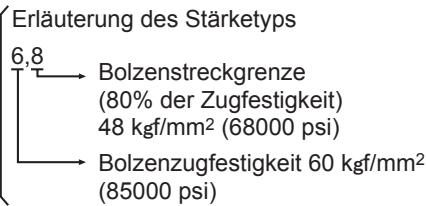

Standardbolzen: Stahl, Festigkeitsklasse 6.8

HV-Typ 12,9

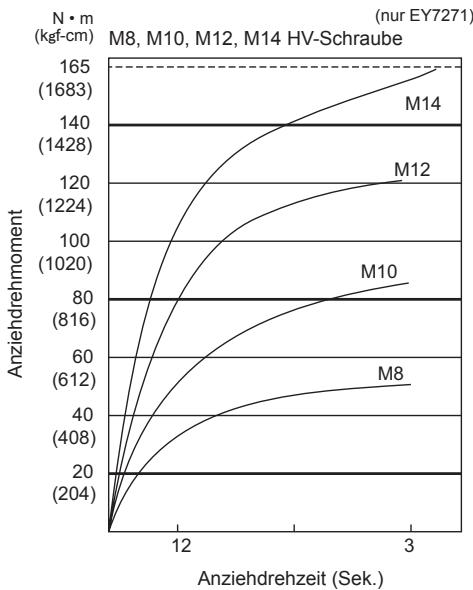

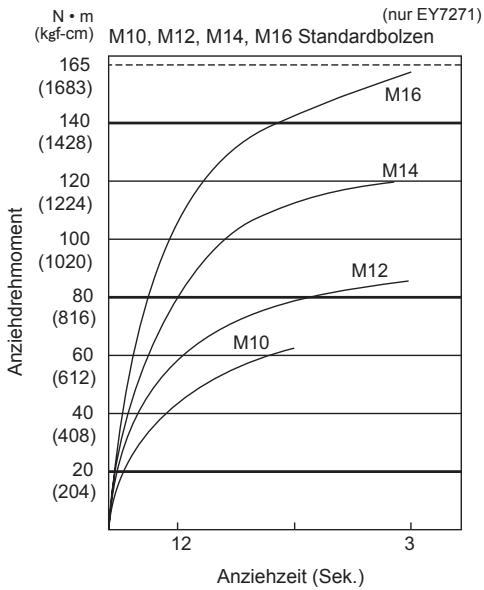

2) Anziehzeit

Längere Anziehzeiten resultieren in einem erhöhten Anziehdrehmoment. Übermäßiges Anziehen ist nicht dienlich und reduziert die Lebensdauer des Werkzeugs.

3) Verschiedene Bolzendurchmesser Die Maße des Bolzendurchmessers beeinflussen das Anziehdrehmoment.

Das Anziehdrehmoment steigt an, wenn der Bolzendurchmesser groß wird.

4) Anziehbedingungen

• Das Anziehdrehmoment variiert je nach Grad, Länge und Anziehkoeffizient bei gleichen Bolzen (fester Koeffizient wird vom Hersteller bei der Produktion angegeben).
• Das Anziehdrehmoment variiert je nach Oberflächenbeschaffenheit auch bei gleichen Verschraubmaterialien (z. B. Stahl).
• Das Drehmoment wird drastisch reduziert, wenn der Bolzen und die Mutter anfangen, sich zusammen zu drehen.

5) Buchsenspiel

Das Drehmoment wird gesenkt, sobald zum Anziehen eines Bolzens eine Sechskant-Konfiguration der Buchse mit falscher Größe verwendet wird.

6) Schalter (Betriebsschalter)

Das Drehmoment wird gesenkt, wenn das Gerät mit einem Schalter verwendet wird, der nicht gänzlich hineingedrückt wurde.

7) Wirkung des Anschlussadapters

Das Anziehdrehmoment wird durch die Verwendung eines Universalgelenks oder eines Anschlussadapters gesenkt.

VI. ZUBEHÖR

Verwenden Sie nur für die Futtergröße passende Bits.

Verwenden Sie das schlüssellose Bohrfutter (EY9X003E) und das Schnellwechselfutter (EY9HX110E) (Panasonic-Originalzubehör) für maximale Leistung.

MAXIMAL ZULÄSSIGE KAPAZITÄTEN

Modell		EY7270/7271
Schrauben eindrehen	Holzschaube	φ 3,5 - φ 9,5 mm (1/8" - 3/8")
	Maschinenschraube	φ 3,5 - φ 6 mm (1/8" - 1/4")
Schrauben anziehen			EY7270	EY7271
		Standardschaube:	M6 - M12	M6 - M16
		HV-Schaube:	M6 - M10	M6 - M12

VII. TECHNISCHE DATEN

HAUPTGERÄT

Modell	EY7270	EY7271
Motor	12 V DC
Drehzahl ohne Last	Schlagmodus „Schwach“: 0 - 1000/min (rpm)
	Schlagmodus „Mittel“: 0 - 1400/min (rpm)
	Schlagmodus „Stark“: 0 - 2300/min (rpm)
Maximales Drehm对象	135 Nm(1380 kgf-cm, 1190 in-lbs.)	165 Nm(1680 kgf-cm, 1460 in-lbs.)
Schlagzahl	Schlagmodus „Schwach“: 0 - 2000 S/min im Schlagmodus
	Schlagmodus „Mittel“: 0 - 2500 S/min
	Schlagmodus „Stark“: 0 - 2800 S/min im Schlagmodus
Gesamtlänte	169 mm	177 mm
Gewicht (mit Akku)	1,8 kg (4,0 lbs)	1,8 kg (4,1 lbs)

AKKU

Modell	EY9201
Lagerakku	Ni-MH-Akku
Akkuspannung	12 V DC (1,2 V x 10 Zellen)

AKKU-LADEGERÄT

Modell		EY0110
Nennleistung		Siehe Leistungsschild auf der Unterseite des Ladegerätes.
Gewicht		0,78 kg (1,72 lbs)
Ladezeit		7,2 V	9,6 V	12 V	15,6 V	18 V	24 V
	1,2 Ah	EY9065	EY9080	EY9001
		EY9066	EY9086	EY9006
		20 Minuten
	1,7 Ah		EY9180	EY9101
			EY9182
			25 Minuten
	2,0 Ah	EY9168		EY9106	EY9136		EY9116
		30 Minuten		30 Minuten			EY9117
							60 Minuten
	3,0 Ah			EY9200	EY9230		EY9210
				45 Minuten			90 Minuten
	3,5 Ah			EY9201	EY9231	EY9251
				55 Minuten		65 Minuten

HINWEIS: Diese Tabelle kann Modelle enthalten, die möglicherweise in Ihrem Wohngebiet nicht angeboten werden. Bitte richten Sie sich nach den Angaben im Katalog.

VII. TECHNISCHE DATEN

HAUPTGERÄT

VII. TECHNISCHE DATEN

WERKZEUG

IV. WARTUNG
