EY7270 - Utensili elettrici PANASONIC - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Trapano avvitatore a percussione senza filo
Marca	Panasonic
Modello	EY7270
Alimentazione	Batteria ricaricabile Ni-MH 12 V (modello EY9201)
Velocità a vuoto (modalità Dura)	0 - 2300 giri/min
Velocità a vuoto (modalità Media)	0 - 1400 giri/min
Velocità a vuoto (modalità Morbida)	0 - 1000 giri/min
Coppia di serraggio massima	135 Nm
Impatti al minuto (modalità Dura)	0 - 2800 ipm
Impatti al minuto (modalità Media)	0 - 2500 ipm
Impatti al minuto (modalità Morbida)	0 - 2000 ipm
Capacità di avvitatura (viti per legno)	φ 3,5 - 9,5 mm
Capacità di avvitatura (bulloni standard)	M6 - M12
Tipo di mandrino	Mandrino esagonale rapido (senza chiave)
Lunghezza totale	169 mm
Peso (con batteria)	1,8 kg
Illuminazione integrata	LED (classe 1)
Gancio da cintura	Sì, regolabile e rimovibile
Sicurezza	Blocco dell'interruttore, freno di rotazione
Manutenzione	Pulire con un panno asciutto e pulito

Domande frequenti - EY7270 PANASONIC

Qual è la velocità massima del trapano avvitatore Panasonic EY7270?

La velocità a vuoto massima è di 2300 giri/min in modalità d'impulso Dura. Le modalità Media e Morbida offrono rispettivamente 1400 giri/min e 1000 giri/min.

Come cambiare la modalità di impatto sull'EY7270?

Premere il pulsante della modalità di impatto situato sul pannello di comando per scorrere le modalità: Dura, Media, Morbida. L'impostazione di fabbrica è la modalità Dura. Attenzione: non premere il pulsante prima del completo arresto della rotazione.

Quale batteria è compatibile con il trapano avvitatore Panasonic EY7270?

La batteria compatibile è la Panasonic EY9201, una batteria ricaricabile Ni-MH da 12 V (1,2 V x 10 celle). Utilizzare il caricabatterie EY0110 fornito per ricaricarla.

Come fissare una punta sul mandrino rapido?

Afferrare il collare del mandrino di connessione rapida e tirarlo in avanti. Inserire la punta, quindi rilasciare il collare. Tirare la punta per verificare che sia ben fissata. Per rimuovere, tirare di nuovo il collare.

Cosa fare se il trapano avvitatore non gira più durante l'uso?

Se il trapano avvitatore si ferma, spegnerlo immediatamente e lasciarlo raffreddare per evitare di danneggiare la batteria o il motore. Sbloccare la punta invertendo il senso di rotazione. Controllare anche lo stato di carica della batteria.

Come utilizzare il gancio da cintura dell'EY7270?

Per regolare l'angolo, far scorrere la leva di blocco, tirare il gancio fuori dalla sua posizione di stoccaggio, quindi rilasciare la leva per bloccare. Per cambiare lato, mettere il gancio in posizione di stoccaggio, allentare la vite, rimuovere il gancio e inserirlo dall'altro lato, quindi serrare la vite.

Qual è la durata di carica della batteria EY9201?

La durata di carica dipende dalla capacità. Per una batteria da 2,0 Ah, il caricabatterie EY0110 richiede circa 30 minuti. Per una batteria da 3,0 Ah, contare 45 minuti. Consultare la tabella delle durate nel manuale.

Come pulire il trapano avvitatore Panasonic EY7270?

Pulire l'apparecchio con un panno asciutto e pulito. Non utilizzare acqua, solventi o detergenti volatili. Evitare di ostruire i fori di ventilazione del caricabatterie e della batteria.

Quali sono le capacità di avvitatura massime dell'EY7270?

Per viti per legno: φ 3,5 a 9,5 mm. Per viti autofilettanti: φ 3,5 a 6 mm. Per bulloni standard: M6 a M12. Per bulloni ad alta resistenza: M6 a M10.

Come evitare scosse elettriche durante la foratura con l'EY7270?

Non toccare né il mandrino esagonale rapido né le parti metalliche dell'utensile. Tenere sempre l'utensile per l'impugnatura in plastica. Indossare occhiali di sicurezza e verificare che la zona di foratura non contenga cavi elettrici.

MANUALE UTENTE EY7270 PANASONIC

Leggere le "Istruzioni per la Sicurezza" ed i seguenti punti, prima di utilizzare l'apparecchio.

I. NORME DI SICUREZZA SUPPLEMENTARI

1) Indossare delle protezioni per l'udito, quando si usa l'attrezzo per un lungo periodo. 2) Tenere presente che lo strumento è sempre pronto per l'uso, poiché non è necessario collegarlo ad una presa di corrente. 3) Durante l'uso dell'avvitatore su pareti, pavimenti, ecc. si potrebbero incontrare fili elettrici in tensione. NON TOCCARE IL MANDRINO RAPIDO ESAGONALE O QUALSIASI ALTRA PARTE METALLICA SULLA PARTE ANTERIORE DELL'UTENSILE! Tenere l'attrezzo esclusivamente per l'impugnatura di plastica, per evitare scosse nel caso di trapanatura di un cavo sotto tensione. 4) Se l'avvitatore smette di ruotare, spegnere immediatamente l'utensile con l'interruttore a scatto per un po' di tempo, così da evitare un sovraccarico che potrebbe danneggiare il pacco batteria o il motore. Utilizzare il movimento inverso per rimuovere i bit incastrati. 5) NON utilizzare la leva di avanzamento/inversione quando l'interruttore principale è su ON. La batteria si scarica rapidamente e l'apparecchio può subire dei danni. 6) Durante la ricarica, il caricabatteria potrebbe riscaldarsi leggermente. Questo è normale. NON ricaricare la batteria troppo a lungo. 7) Quando si ripone o si trasporta l'utensile, regolare la leva di avanzamento/inversione nella posizione centrale (blocco interruttore). 8) Non sottoporre lo strumento a sforzi tenendo premuto a metà l'interruttore a scatto (modalità di controllo della velocità) in modo che il motore si arresti.

II. MONTAGGIO

NOTA:

Quando si installano o si rimuovono i bit o le bussole, scollegare il pacco batteria dall'utensile oppure posizionare l'interruttore a scatto nella posizione centrale (blocco interruttore).

Applicazione e rimozione del bit (EY7270)

1. Tenere il collarino del mandrino di collegamento rapido e tirarlo contro l'attrezzo.
2. Inserire il bit nel mandrino.
3. Il collarino tornerà nella posizione iniziale dopo essere stato rilasciato.
4. Tirare il bit per accertarsi che non esca.
5. Per rimuovere il bit, tirare sul collarino nello stesso modo.

PRECAUZIONE:

Se il collarino non torna nella posizione originale o il bit fuoriesce quando viene tirato, significa che quest'ultimo non è stato inserito correttamente. Accertarsi che il bit sia stato applicato correttamente prima dell'uso.

Applicazione o rimozione della bussola (EY7271)

1. Applicazione della bussola: fissare la bussola facendo scivolare il dente di arresto femmina alla base dell'attacco quadro squadrato dell'utensile.

Assicurarsi che la bussola sia collegata saldamente all'unità.

1. Rimozione della bussola: tirare la bussola.

NOTA:

Applicazione o rimozione degli accessori originali e delle bussole: mantenere la temperatura dell'utensile al di sopra del punto di congelamento (0°C, 32°F) quando si installano o si staccano gli accessori originali e le bussole all'attacco quadro dell'utensile. Il cuscinetto di gomma nell'attacco

quadro che spinge la pallina potrebbe indurirsi se la temperatura ambientale raggiunge il punto di congelamento. Ciò richiederebbe l'applicazione di una forza maggiore per installare o staccare le bussole.

Se il mandrino esagonale di collegamento rapido (accessorio opzionale) viene installato, la chiave ad impulsi EY7271 può essere usata nello stesso modo dell'avvitatore modello EY7270.

Simbolo	Significato
V	Volt
- - -	Corrente diretta
n0	Velocitàswana carico
.../min	Giri o reciprocazioni per minuto

Applicazione o rimozione del pacco batteria

1. Per collegare il pacco batteria: inserire il pacco batteria. Scatta in posizione quando è inserito correttamente.
2. Per rimuovere il pacco batteria: premere i due pulsanti sui lati del pacco batteria. Estrarre il pacco batteria dalla struttura dell'utensile.

III. FUNZIONAMENTO: selezionare la modalità di impatto

L'utensile è dotato del tasto di selezione modalità impatto. Premendo tale tasto si possono selezionare le modalità di impatto forte, medio o leggero. Premendo il tasto la modalità cambia da forte a medio a leggero. (La modalità predefinita è la modalità di impatto forte.)

Nella modalità di impatto leggero la coppia di serraggio è bassa per evitare che il materiale si danneggi a causa di un forte serraggio. Si raccomanda di usare questa modalità quando si vogliono ridurre gli

eventuali danni alle teste delle piccole viti o alla superficie di un materiale morbido da fissare, in quanto è possibile controllare il serraggio con il grilletto di controllo velocità variabile.

Anche la modalità di impatto medio ha una bassa impostazione di coppia di serraggio per aiutare a prevenire danni ai materiali a causa di un forte serraggio. Si raccomanda di usare questa modalità quando si vogliono ridurre gli eventuali danni alle viti e alle teste delle viti.

La modalità di impatto forte serve a selezionare la coppia di serraggio massima e la velocità di rotazione.

ATTENZIONE:

Non premere il tasto di modalità di impulso prima che la rotazione si sia completamente arrestata.

Pannello operativo Tasto modalità impatto

Tabella indicazioni consigliate

Visualizzazione modalità potenza impatto	Applicazione consigliata
H Circa 2800 impatti al minuto (Max.)	Modalità potenza impatto forte. · Fissaggio di viti lunghe da legno. · Serraggio di bulloni per l'installazione di apparecchi, ecc.
M Circa 2500 impatti al minuto (Max.)	Modalità potenza impatto media. · Fissaggio di viti a diametro ridotto in materiali massicci. · Serraggio di viti a ferro per l'installazione di apparecchi, ecc.
S Circa 2000 impatti al minuto (Max.)	Modalità potenza impatto leggera. · Installazione di pannelli in gesso. · Installazione di telai per finestre in materiale leggero. · Installazione di finiture per interni.

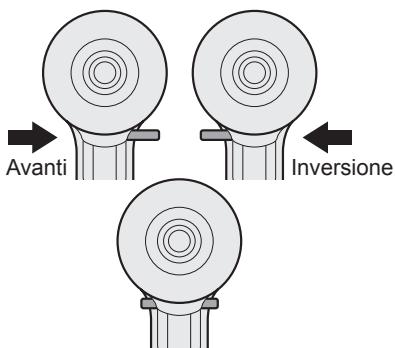

Uso della leva di avanzamento/inversione

Blocco interruttore

PRECAUZIONE:

Per evitare danni, non usare la leva di avanzamento/inversione finché il bit non si arresta completamente.

Uso dell'interruttore di rotazione in avanti

1. Spingere la leva per la rotazione in avanti.
2. Premere leggermente il grilletto per avviare lentamente l'utensile.
3. La velocità aumenta man mano che si preme il grilletto, così da garantire un serraggio efficace delle viti. Il freno si attiva e il bit si arresta immediatamente quando si rilascia il grilletto.
4. Dopo l'uso, riportare la leva nella posizione centrale (blocco interruttore).

Uso dell'interruttore di rotazione all'indietro

1. Spingere la leva per la rotazione all'indietro. Controllare la direzione di rotazione prima dell'uso.
2. Premere leggermente il grilletto per avviare lentamente l'utensile.
3. Dopo l'uso, riportare la leva nella posizione centrale (blocco interruttore).

PRECAUZIONE:

Per evitare che la temperatura della superficie dello strumento aumenti eccessivamente, non usarlo in modo continuativo con due o più pacchi batteria.

Lo strumento deve raffreddarsi prima di sostituire il pacco batteria.

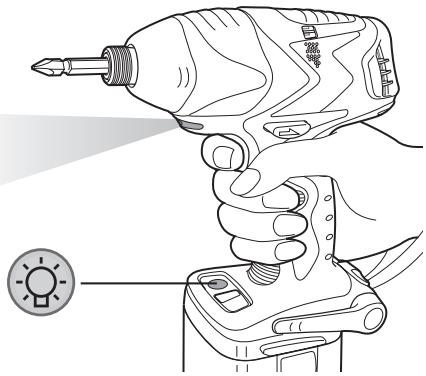

Luce LED

PRECAUZIONE:

La luce LED incorporata è progettata per illuminare temporaneamente le aree di lavoro ridotte.

Non utilizzarla in sostituzione di una torcia normale, poiché non è abbastanza luminosa.

Premendo il tasto di accensione/spegnimento della luce LED, la luce si accenderà o si spegnerà.

Se l'utensile è inattivo per 5 minuti con la luce LED accesa, la luce si spegne automaticamente.

La luce consuma poca corrente e non influisce negativamente sulle prestazioni dell'utensile o sulla capacità della batteria durante l'uso.

Il display della modalità di impatto sul pannello operativo si spegnerà nei seguenti casi:

Se l'utensile è inattivo per 5 minuti. - Durante la sostituzione della batteria.

Se il grilletto di controllo velocità variabile viene premuto, il display della modalità di impatto ritornerà all'impostazione precedente allo spegnimento della luce.

Questo prodotto ha una luce LED incorporata.

Questo prodotto è classificato come "Prodotto LED classe 1" in EN 60825-1.

Precauzione: NON FISSARE DIRETTAMENTE IL RAGGIO.

Come utilizzare il gancio da cintura

AVVERTIMENTO!

• Accertarsi di fissare saldamente il gancio da cintura all'apparecchio principale serrando la vite. Quando il gancio da cintura non è fissato saldamente all'apparecchio principale, il gancio stesso può staccarsi e far cadere l'apparecchio. Potrebbero verificarsi incidenti o infortuni.
• Accertarsi di fissare saldamente il gancio da cintura alla cintura legata in vita o ad un altro tipo di cintura. Prestare attenzione affinché l'apparecchio non scivoli dalla cintura. Potrebbero verificarsi incidenti o infortuni.
• Quando l'apparecchio principale è sostenuto mediante il gancio da cintura, evitare di saltare o correre. Il gancio può scivolare e far cadere l'apparecchio. Potrebbero verificarsi incidenti o infortuni.
• Quando il gancio da cintura non viene utilizzato, riporlo nella posizione iniziale. In caso contrario il gancio da cintura potrebbe rimanere incastrato. Potrebbero verificarsi incidenti o infortuni.
• Quando l'apparecchio è agganciato alla cintura mediante l'apposito gancio, fissare solo bit dell'avvitatore all'utensile.

Un oggetto appuntito, come ad esempio un bit, può causare infortuni o incidenti.

Regolazione dell'angolazione del gancio da cintura

1. Far scorrere la leva di blocco del gancio da cintura ① e tenerla ferma per sbloccare il gancio.
2. Estrarre il gancio da cintura alla posizione iniziale ② e regolarlo.
3. Rilasciare la leva di blocco del gancio da cintura per bloccare l'angolo del gancio.
4. Accertarsi di fissare saldamente il gancio da cintura ③. Accertarsi inoltre che la leva del gancio da cintura sia bloccata saldamente in posizione.
5. Il gancio da cintura non deve essere fissato in questa posizione. Fissarlo saldamente prima dell'uso.

Per riportare il gancio da cintura alla posizione iniziale, seguire i punti 1 e 2 riportati sopra, quindi abbassare il gancio. Per fissare il gancio, seguire i punti 3 e 4 riportati sopra.

Modifica del lato del gancio da cintura

Il gancio da cintura può essere fissato a uno dei due lati dell'apparecchio.

1. Porre il gancio da cintura nella posizione iniziale.
2. Allentare la vite ruotandola in senso antiorario mediante una moneta o un cacciavite a testa piatta.
3. Estrarre il gancio da cintura e inserirlo nell'altro lato della guida sull'apparecchio principale.
4. Fissare saldamente la vite ruotandola in senso orario.

Il gancio da cintura può essere estratto dall'apparecchio principale solo quando si trova nella posizione iniziale.

Per un uso corretto del pacco batteria Pacco batteria Ni-MH (EY9201)

• Ricaricare la batteria Ni-MH completamente prima di metterla via per assicurare una lunga durata.
• La temperatura ambientale si deve aggirare tra 0°C (32°F) e 40°C (104°F). Se il pacco batteria è usato quando la temperatura è al di sotto di 0°C (32°F), lo strumento smetterà di funzionare correttamente. Ricaricate la batteria completamente per un suo uso corretto.
• Quando il pacco batteria non viene usato, tenerlo lontano da altri oggetti metallici come: clip, monetine, chiavi, chiodi, viti o altri piccoli oggetti metallici che potrebbero creare un collegamento da un terminale all'altro.

Cortocircuitare i terminali del pacco batteria potrebbe causare scintille, ustioni oppure un incendio.

• Quando si usa il pacco batteria Ni-MH assicurarsi che il luogo di lavoro sia ben ventilato.

Durata del pacco batteria

Le batterie ricaricabili posseggono una durata limitata. Se il tempo di funzionamento diventa estremamente breve dopo la ricarica, sostituire il pacco batteria con uno nuovo.

Riciclo batteria

ATTENZIONE:

Per ragioni relative alla protezione dell'ambiente e al riciclaggio dei materiali, assicurarsi che lo smaltimento del prodotto avvenga in un luogo ufficialmente preposto a tale fine (ammesso che esista nell'area dell'utente).

Ricarica

NOTA:

Caricare un pacco batteria nuovo o un pacco batteria che non è stato usato per un lungo periodo, per circa 24 ore per riportare la batteria alla sua piena capacità.

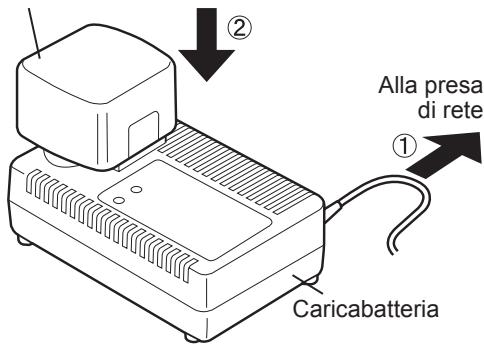

Caricabatteria (EY0110)

1. Collegare il caricatore alla presa di corrente.

NOTA:

L'inserimento della spina nella presa di corrente c.a. potrebbe provocare delle scintille, ma questo non è un problema in termini di sicurezza.

1. Inserire saldamente il pacco batteria nel caricabatteria.

Pacco batteria

1. Durante la ricarica, la spia di carica si accende.

Quando la ricarica è stata completata, un interruttore elettronico interno scatta automaticamente per evitare la sovraccarica.

• La ricarica non avviene se il pacco batteria è caldo (per esempio, subito dopo l'uso per un lavoro pesante).

La spia arancione d'attesa rimane accesa finché il caricabatteria non diventa freddo. La ricarica comincia poi automaticamente.

1. Quando la ricarica è stata completata, la spia verde di ricarica comincerà a lampeggiare rapidamente.
2. Qualora il pacco batteria sia eccessivamente freddo o non sia stato utilizzato per un lungo periodo di tempo, la spia di ricarica si accende. In quel caso la ricarica protettiva richiede più tempo rispetto alla normale ricarica del pacco batteria.
3. Se un pacco batteria completamente ricaricato viene inserito di nuovo nel

caricabatteria, la spia di carica si illumina. Dopo alcuni minuti la spia di caricamento inizierà a lampeggiare rapidamente per indicare che il caricamento è completato.

1. Se la spia di caricamento non si accende immediatamente dopo aver collegato il caricabatteria oppure se la spia non si spegne al termine del caricamento standard, rivolgetevi ad un rivenditore autorizzato.

NOTA:

• Per caricare un pacco batteria freddo (al di sotto di 5°C (41°F)) in un luogo caldo, lasciare il pacco batteria nel locale per un'altra ora per permettere allo stesso di raggiungere la temperatura ambiente. Altrimenti il pacco batteria potrebbe non essere completamente ricaricato.
• Lasciate raffreddare il caricatore quando caricate più di due pacchi batterie consecutivamente.
• Non infilate le dita nel foro di contatto per tenere in mano il caricabatterie o per altro scopo.

PRECAUZIONE:

Onde evitare il rischio d'incendio o il danneggiamento del caricabatteria:

Non usate l'energia fornita da un generatore a motore. Non coprite le prese d'aria del caricabatteria e del pacco batteria. - Scollegare il caricabatteria se non in uso.

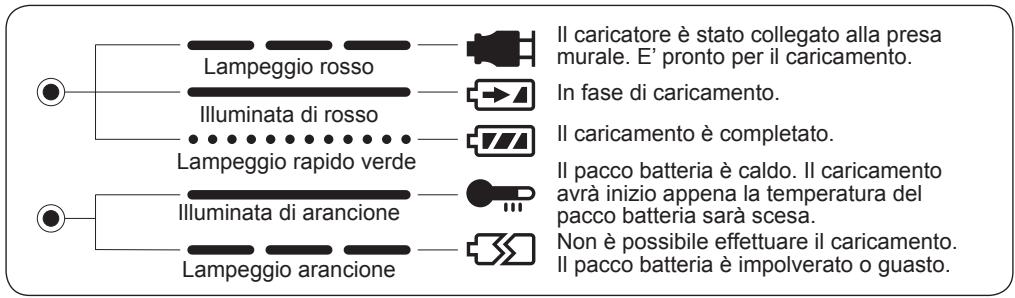

SEGNALI SPIE

Informazioni per gli utenti sullo smaltimento di apparecchiature elettriche ed elettroniche obsolete (per i nuclei familiari privati)

Questo simbolo significa che i prodotti elettrici ed elettronici usati non devono essere mescolati con i rifiuti domestici generici.

Per un corretto trattamento, recupero e riciclaggio, portate questi prodotti ai punti di raccolta designati, dove verranno accettati gratuitamente. In alternativa, in alcune nazioni potrebbe essere possibile restituire i prodotti al rivenditore locale, al momento dell'acquisto di un nuovo prodotto equivalente.

Uno smaltimento corretto di questo prodotto contribuirà a far risparmiare preziose risorse ed evitare potenziali effetti negativi sulla salute umana e sull'ambiente, che potrebbero derivare, altrimenti, da uno smaltimento inappropriato. Per ulteriori dettagli, contattate la vostra autorità locale o il punto di raccolta designato più vicino.

In caso di smaltimento errato di questo materiale di scarto, potrebbero venire applicate delle penali, in base alle leggi nazionali.

Per gli utenti aziendali nell'Unione Europea

Qualora si desideri smaltire apparecchiature elettriche ed elettroniche, contattare il rivenditore o il fornitore per ulteriori informazioni.

Informazioni sullo smaltimento in nazioni al di fuori dell'Unione Europea

Questo simbolo è valido solo nell'Unione Europea.

Qualora si desideri smaltire questo prodotto, contattare le autorità locali o il rivenditore e chiedere informazioni sul metodo corretto di smaltimento.

IV. MANUTENZIONE

Per la pulizia dell'apparecchio, utilizzare un panno morbido ed asciutto.

NON usare un panno bagnato, solventi, benzina od altre sostanze volatili per la pulizia.

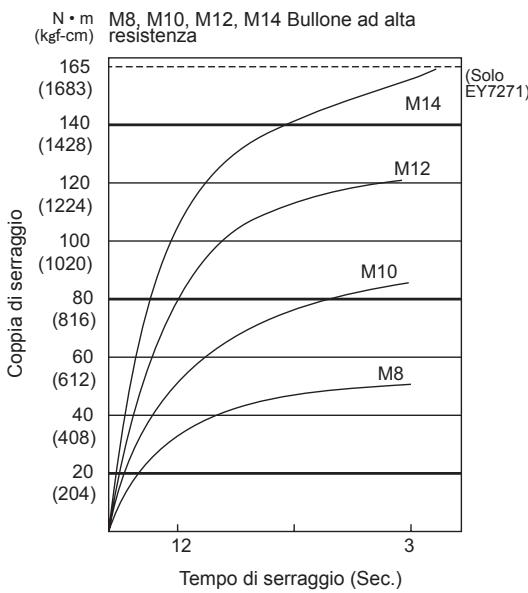

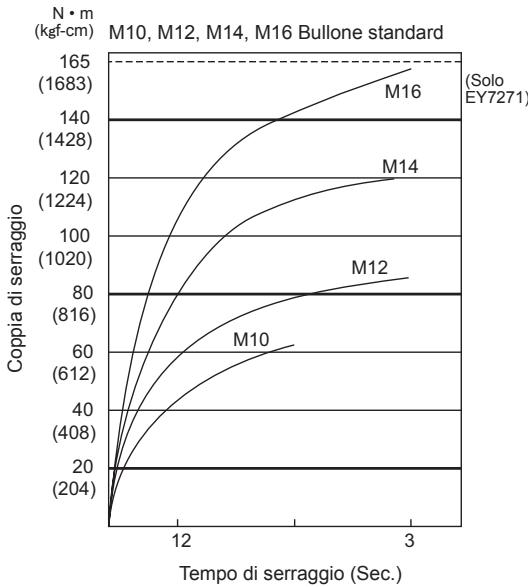

V. COPPIA DI SERRAGGIO

La potenza necessaria per serrare un bullone varia in base al materiale e alla dimensione del bullone, nonché al materiale in cui si fissa il bullone. Scegliere la lunghezza del tempo di serraggio di conseguenza.

I valori di riferimento sono riportati di seguito.

(I valori possono variare in base alle condizioni di serraggio).

Fattori che influiscono sulla coppia di serraggio

La coppia di serraggio è influenzata da una grande varietà di fattori inclusi i seguenti.

Dopo aver eseguito il serraggio, con-

trollare la coppia con una chiave torsiometrica.

1) Tensione

Quando il pacco batteria è quasi scarico, la tensione diminuisce e la coppia di serraggio scende.

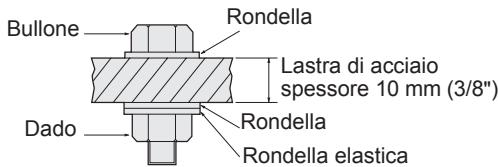

Condizioni di serraggio dei bulloni

Condizioni di serraggio

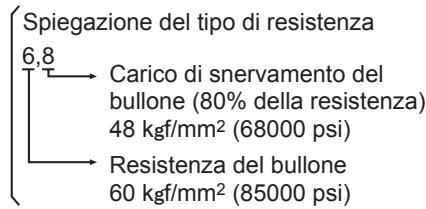

• Vengono utilizzati i seguenti bulloni.

Bulloni standard: Tipo resistente 6,8

Tipo ad alta resistenza 12,9

2) Tempo di serraggio

Un tempo di serraggio più lungo comporta una coppia di serraggio maggiore.

Tuttavia, un serraggio eccessivo non offre vantaggi e riduce la durata dello strumento.

3) Diametri dei bulloni diversi

Il diametro dei bulloni influisce sulla coppia di serraggio.

In genere, maggiore è il diametro del bullone, maggiore è la coppia di serraggio.

4) Condizioni di serraggio

• La coppia di serraggio varia, anche per lo stesso bullone, in base al grado, alla lunghezza e al coefficiente di coppia (il coefficiente fisso indicato dal produttore).
• La coppia di serraggio varia in base alla superficie, anche per bulloni dello stesso materiale (es.: acciaio). - La coppia è molto ridotta quando il bullone e il dado iniziano a ruotare insieme.

5) Gioco della presa

La coppia diminuisce quando per serrare un bullone viene utilizzata la configurazione a sei lati della presa con una dimensione errata.

6) Interruttore (grilletto di controllo a velocità variabile)

La coppia diminuisce se l'apparecchio viene utilizzato con l'interruttore non completamente tirato.

7) Effetto dell'adattatore di connessione

La coppia di serraggio diminuisce quando si utilizza un giunto a snodo universale o un adattatore di connessione.

VI. ACCESSORI

Utilizzare solo i bit adatti per la dimensione del mandrino.

Per prestazioni ottimali usare solo l'originale mandrino per trapani a chiave Panasonic accessorio opzionale (EY9X003E) e il mandrino di collegamento rapido (EY9HX110E).

CAPACITÀ MASSIME CONSIGLIATE

Modello		EY7270/7271
Avvita-mento viti	Vite da legno	φ 3,5 - φ 9,5 mm (1/8" - 3/8")
	Vite tech	φ 3,5 - φ 6 mm (1/8" - 1/4")
Fissaggio bulloni			EY7270	EY7271
		Bullone standard:	M6 - M12	M6 - M16
		Bullone ad alta resistenza:	M6 - M10	M6 - M12

Modello	EY7270	EY7271
Motore	12 V DC
In assenza di carico	Modalità di impatto leggero: 0 - 1000/min (rpm)
	Modalità di impatto medio: 0 - 1400/min (rpm)
	Modalità di impatto forte: 0 - 2300/min (rpm)
Coppia massima	135 Nm(1380 kgf-cm, 1190 in-lbs.)	165 Nm(1680 kgf-cm, 1460 in-lbs.)
Impatti al minuto	Modalità di impatto leggero: 0 - 2000 ipm in modalità di impatto
	Modalità di impatto medio: 0 - 2500 ipm
	Modalità di impatto forte: 0 - 2800 ipm in modalità di impatto
Lunghezza totale	169 mm	177 mm
Peso (con pacco batteria)	1,8 kg (4,0 lbs)	1,8 kg (4,1 lbs)

PACCO BATTERIA

Modello	EY9201
Accumulatore	Batteria Ni-MH
Tensione batteria	12 V DC (1,2 V × 10 celle)

CARICABATTERIA

Modello		EY0110
Valori		Vedere la targhetto dei valori sul fondo del caricabatteria.
Peso		0,78 kg (1,72 lbs)
Tempo di caricamento		7,2 V	9,6 V	12 V	15,6 V	18 V	24 V
	1,2 Ah	Ey9065	EY9080	EY9001
		EY9066	EY9086	EY9006
		20 min.
	1,7 Ah		EY9180	EY9101
			EY9182
			25 min.
	2,0 Ah	EY9168		EY9106	EY9136		EY9116
		30 min.		30 min.			EY9117
				EY9200	EY9230		60 min.
	3,0 Ah			45 min.			EY9210
							90 min.
	3,5 Ah			EY9201	EY9231	EY9251
				55 min.		65 min.

NOTA: Questa tabella può includere dei modelli non disponibili nella propria area. Fare riferimento al catalogo.
