Type de produit	Visseuse à chocs sans fil
Marque	Panasonic
Modèle	EY7270
Alimentation	Batterie rechargeable Ni-MH 12 V (modèle EY9201)
Vitesse à vide (mode Dur)	0 - 2300 tr/min
Vitesse à vide (mode Moyen)	0 - 1400 tr/min
Vitesse à vide (mode Doux)	0 - 1000 tr/min
Couple de serrage maximum	135 Nm
Impacts par minute (mode Dur)	0 - 2800 ipm
Impacts par minute (mode Moyen)	0 - 2500 ipm
Impacts par minute (mode Doux)	0 - 2000 ipm
Capacité de vissage (vis à bois)	φ 3,5 - 9,5 mm
Capacité de vissage (boulons standard)	M6 - M12
Type de mandrin	Mandrin hexagonal rapide (sans clé)
Longueur totale	169 mm
Poids (avec batterie)	1,8 kg
Éclairage intégré	DEL (classe 1)
Crochet de ceinture	Oui, réglable et amovible
Sécurité	Verrouillage du commutateur, frein de rotation
Entretien	Nettoyer avec un chiffon sec et propre

FOIRE AUX QUESTIONS - EY7270 PANASONIC

Quelle est la vitesse maximale de la visseuse Panasonic EY7270 ?

La vitesse à vide maximale est de 2300 tr/min en mode d'impact Dur. Les modes Moyen et Doux offrent respectivement 1400 tr/min et 1000 tr/min.

Comment changer le mode d'impact sur l'EY7270 ?

Appuyez sur le bouton du mode d'impact situé sur le panneau de commande pour faire défiler les modes : Dur, Moyen, Doux. Le réglage d'usine est le mode Dur. Attention : n'appuyez pas sur le bouton avant l'arrêt complet de la rotation.

Quelle batterie est compatible avec la visseuse Panasonic EY7270 ?

La batterie compatible est la Panasonic EY9201, une batterie rechargeable Ni-MH de 12 V (1,2 V x 10 piles). Utilisez le chargeur EY0110 fourni pour la recharger.

Comment fixer une mèche sur le mandrin rapide ?

Saisissez le collier du mandrin de connexion rapide et tirez-le vers l'avant. Insérez la mèche, puis relâchez le collier. Tirez sur la mèche pour vérifier qu'elle est bien fixée. Pour retirer, tirez à nouveau sur le collier.

Que faire si la visseuse ne tourne plus pendant l'utilisation ?

Si la visseuse s'arrête, mettez-la immédiatement hors tension et laissez-la refroidir pour éviter d'endommager la batterie ou le moteur. Dégagez la mèche en inversant le sens de rotation. Vérifiez aussi l'état de charge de la batterie.

Comment utiliser le crochet de ceinture de l'EY7270 ?

Pour régler l'angle, faites coulisser le levier de verrouillage, tirez le crochet hors de sa position de stockage, puis relâchez le levier pour verrouiller. Pour changer de côté, mettez le crochet en position de stockage, desserrez la vis, retirez le crochet et insérez-le de l'autre côté, puis serrez la vis.

Quelle est la durée de charge de la batterie EY9201 ?

La durée de charge dépend de la capacité. Pour une batterie de 2,0 Ah, le chargeur EY0110 nécessite environ 30 minutes. Pour une batterie de 3,0 Ah, compter 45 minutes. Consultez le tableau des durées dans la notice.

Comment nettoyer la visseuse Panasonic EY7270 ?

Nettoyez l'appareil avec un chiffon sec et propre. N'utilisez ni eau, ni solvant, ni produit de nettoyage volatil. Évitez de boucher les trous d'aération du chargeur et de la batterie.

Quelles sont les capacités de vissage maximales de l'EY7270 ?

Pour les vis à bois : φ 3,5 à 9,5 mm. Pour les vis autotaraudeuses : φ 3,5 à 6 mm. Pour les boulons standard : M6 à M12. Pour les boulons haute rigidité : M6 à M10.

Comment éviter les chocs électriques lors du perçage avec l'EY7270 ?

Ne touchez ni au mandrin hexagonal rapide ni aux parties métalliques de l'outil. Tenez toujours l'outil par la poignée en matière plastique. Portez des lunettes de sécurité et vérifiez que la zone de perçage ne contient pas de fils électriques.

MODE D'EMPLOI EY7270 PANASONIC

Veuillez lire la brochure "Instructions de sécurité" et ce qui suit avant d'utiliser l'appareil.

I. RÈGLES DE SÉCURITÉ COMPLÉMENTAIRES

1) Portez des lunettes lorsque vous utilisez l'outil pendant de longues périodes. 2) N'oubliez pas que cet outil est toujours en état de fonctionner puisqu'il est alimenté par batterie. 3) Sachez que lors du perçage ou vissage dans un mur, d'un plancher, etc., la mèche peut venir en contact avec un fil électrique. NE TOUCHEZ NI AU MANDRIN HEXAGONAL RAPIDE NI AUX PARTIES MÉTALLIQUES DE L'OUTIL ! Tenez l'outil au moyen de la poignée en matière plastique afin d'éviter toute secousse électrique si la mèche venait en contact avec un fil électrique. 4) Si la visseuse ne tourne plus, mettez-la immédiatement hors tension pendant une durée prolongée afin d'éviter qu'une surcharge n'endommage la batterie autonome ou le moteur. Dégagez la mèche en inversant le sens de rotation. 5) NE manipulez PAS le levier d'inversion marche avant-marche arrière lorsque le commutateur de la gâchette est sur la position de marche. La batterie se déchargerait rapidement et l'appareil serait endommagé. 6) La température du chargeur peut s'élever en cours d'utilisation. Ce n'est pas le signe d'une anomalie de fonctionnement. NE chargez PAS la batterie pendant une longue période. 7) Lorsque vous rangez ou transportez l'outil, mettez le levier d'inversion marche avant-marche arrière sur la position centrale (verrouillage de commutateur). 8) Veillez à ce que l'outil ne soit pas soumis à des contraintes excessives provoquant l'arrêt du moteur parce que vous maintenez la gâchette à mi-course (commande de vitesse).

II. MONTAGE

REMARQUE :

Lors de la fixation ou du retrait d'une mèche ou d'une douille, déconnectez la batterie autonome de l'outil ou mettez le commutateur de la gâchette en position centrale (verrouillage du commutateur).

Fixation ou retrait d'une mèche (EY7270)

1. Saisissez le collier du mandrin de connexion rapide et tirez-le contre la perceuse.
2. Insérez la mèche dans le mandrin.
3. Le collier reviendra dans sa position d'origine lorsqu'il sera relâché.
4. Tirez sur la mèche pour vérifier qu'elle ne ressort pas.
5. Pour retirer une mèche, tirez sur le collier de la même manière.

MISE EN GARDE :

Si le collier ne revient pas dans sa position d'origine ou si la mèche ressort lorsque vous tirez dessus, cela signifie que la mèche n'a pas été fixée correctement. Assurez-vous que la mèche est bien fixée avant toute utilisation.

Fixation ou retrait de la douille (EY7271)

1. Fixation de la douille : fixez la douille en faisant coulisser la détente femelle du fond de la douille sur l'entraînement carré du corps.

Assurez-vous que la douille est bien raccordée au corps.

1. Pour retirer la douille : tirez la douille vers l'extérieur.

REMARQUE :

Fixation et retrait des options et douilles originales

Maintenez le corps au-dessus du point de congélation (0 °C, 32 °F) lors de la

fixation ou du retrait des options et des douilles originales à/de l'entraînement carré du corps. Le coussinet en caoutchouc de l'entraînement carré destiné à repousser la boule peut se durcir au point de congélation. Cela exige plus de force pour retirer et fixer les douilles.

Si le mandrin de connexion rapide hexagonal accessoire (en option) est fixé, la clé à chocs EY7271 peut être utilisée de la même façon que le modèle de visseuse EY7270.

Symbole	Signification
V	Volts
----	Courant continu
n₀	Vitesse sans charge
.../min	Révolutions ou alternances par minute

Fixation ou retrait de la batterie autonome

1. Pour raccorder la batterie autonome : insérez la batterie autonome. Elle s'enclenche une fois en place pour indiquer que le raccordement a été fait correctement.
2. Pour retirer la batterie autonome : appuyez sur les deux boutons de libération de la batterie autonome se trouvant sur les côtés de la batterie autonome. Faites coulisser la batterie autonome hors du corps de l'outil.

III. FONCTIONNEMENT Sélectionnez le mode d'impact

L'outil présente une caractéristique de sélection du mode d'impact. Appuyez sur le bouton du mode d'impact pour sélectionner entre Dur, Moyen et Doux. Appuyer sur le bouton pour faire passer le mode de Dur à Moyen à Doux. (Le réglage d'usine par défaut est sur le mode d'impact Dur).

Dans le mode d'impact Doux, le couple de serrage est plus bas pour empêcher

la surchauffe d'endommager le matériel. Ce mode est recommandé si vous désirez minimiser l'endommagement possible de la tête des petites vis ou de la surface de matériaux mous devant être attachés en contrôlant la gâchette de la commande de vitesse.

Le mode d'impact Moyen est également doté d'un couple de serrage plus bas pour empêcher d'endommager les matériaux par un serrage excessif. Ce mode est recommandé lorsque vous désirez minimiser l'endommagement possible des vis et de la tête des vis.

Le mode à impact Dur sert à sélectionner le couple de serrage et la vitesse de rotation maximales.

ATTENTION :

N'appuyez pas sur le bouton du mode d'impact avant que la rotation n'ait complètement cessé.

Panneau de fonctionnement : bouton du mode d'impact

Tableau de référence des travaux recommandés

Affichage du mode de puissance d'impact	Application recommandée
H Environ 2800 tr/mn (max.)	Pour le mode à impact dur. • Fixation de vis à bois longues. • Serrage de boulons lors de l'installation de dispositifs, etc.
M Environ 2500 tr/mn (max.)	Pour le mode à impact moyen. • Fixation de vis de petit diamètre dans des matériaux durs. • Vissage de vis de machine lors de l'installation de dispositifs.
S Environ 2000 tr/mn (max.)	Pour le mode à impact doux. • Installation de plaques en gypse. • Installation de cadres de fenêtres en métal tendre. • Installation de finitions d'intérieur.

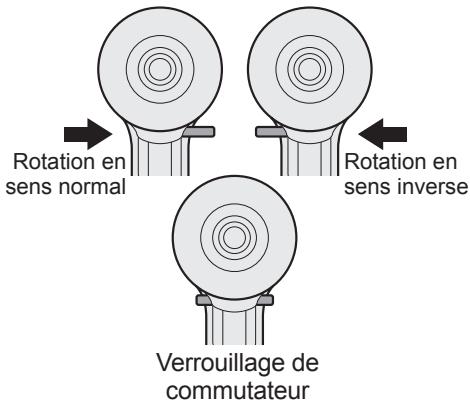

Utilisation du commutateur et du levier d'inversion marche avant-marche arrière

MISE EN GARDE :

Pour prévenir tout dégât, n'actionnez pas le levier d'inversion marche avant-marche arrière tant que la mèche n'a pas complètement terminé de tourner.

Utilisation du commutateur pour une rotation en sens normal

1. Poussez le levier pour obtenir une rotation en sens normal.
2. Appuyez légèrement sur la gâchette pour que l'outil commence à tourner lentement.
3. La vitesse augmente en proportion de la force de pression exercée sur la gâchette, ce qui permet d'effectuer un serrage efficace des vis et de percer des trous. Le frein entre en action et la mèche s'arrête de tourner immédiatement lorsque la gâchette est relâchée.
4. Ramenez le levier en position centrale lorsque vous n'utilisez plus l'outil (verrouillage du commutateur).

Utilisation du commutateur de rotation en sens inverse

1. Poussez le levier pour obtenir une rotation en sens inverse. Avant d'utiliser l'outil, vérifiez le sens de rotation.
2. Appuyez légèrement sur la gâchette pour que l'outil commence à tourner lentement.
3. Ramenez le levier en position centrale

lorsque vous n'utilisez plus l'outil (verrouillage du commutateur).

MISE EN GARDE :

Pour empêcher toute élévation excessive de la température de la surface de l'outil, n'utilisez pas l'outil de façon continue en utilisant deux batteries autonomes ou plus. L'outil a besoin de se refroidir pendant un certain temps avant d'être connecté à une autre batterie autonome.

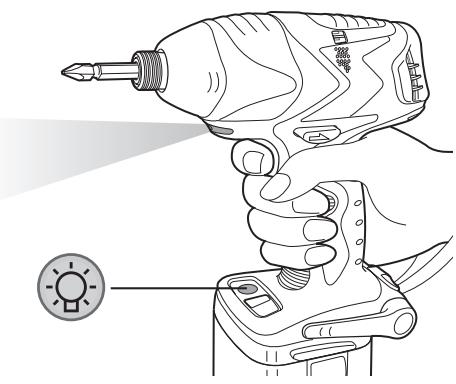

Lumière DEL

MISE EN GARDE :

La lumière DEL intégrée est destinée à éclairer temporairement une petite zone de travail.

Ne l'utilisez pas pour remplacer une lampe torche normale car elle n'est pas assez lumineuse.

Appuyez sur le bouton Marche/Arrêt de l'éclairage DEL pour allumer et éteindre la lumière DEL.

Si l'outil n'a pas fonctionné pendant 5 minutes avec la lumière DEL allumée, la lumière s'éteint automatiquement.

La lumière éclaire avec une intensité très faible et n'affecte pas de manière importante les performances de l'outil ou la capacité de sa batterie.

L'affichage du mode d'impact s'éteint sur le panneau de commande dans les cas suivants :

• 5 minutes se sont écoulées sans fonctionnement ;
• Pendant le remplacement de la batterie.

Si la gâchette de commande de vitesse est pressée, l'affichage du mode d'impact retourne au réglage précédent avant que la lumière ne s'éteigne.

Ce produit est équipé d'une lumière DEL (diode électroluminescente).

Ce produit a été classé dans la classe 1 des produits à DEL par la directive EN 60825-1.

Produit à DEL classe 1

Mise en garde : NE REGARDEZ PAS DIRECTEMENT LE FAISCEAU.

Comment utiliser le crochet de ceinture

AVERTISSEMENT :

Assurez-vous de bien accrocher le crochet de ceinture à l'unité principale en serrant bien la vis. Si le crochet de ceinture n'est pas bien fixé à l'unité principale, le crochet peut se décrocher et l'unité peut tomber. Cela pourrait entraîner un accident ou des blessures. Assurez-vous d'accrocher fermement et de manière sûre le crochet de ceinture sur une ceinture de taille ou une autre ceinture. Faites attention que l'appareil ne glisse pas de la ceinture.

Cela pourrait entraîner un accident ou des blessures.

• Lorsque l'unité principale est tenue par le crochet de ceinture, évitez de sauter ou de courir. Le crochet pourrait glisser et l'unité principale pourrait tomber.

Cela pourrait entraîner un accident ou des blessures.

• Lorsque le crochet de ceinture n'est pas utilisé, assurez-vous de le remettre dans sa position de stockage. Le crochet pourrait se prendre dans quelque chose. Cela pourrait entraîner un accident ou des blessures.
• Lorsque l'appareil est accroché à la taille par le crochet de ceinture, ne fixez pas de mèche autre qu'une mèche de serrage sur l'appareil.

Un objet pointu tel qu'une mèche de perçage pourrait entraîner un accident ou des blessures.

Pour régler l'angle de position du crochet de ceinture

1. Faites coulisser le levier de verrouillage du crochet de ceinture ① et tenez-le pour déverrouiller le crochet de ceinture.
2. Tirez le crochet de ceinture hors de sa position de stockage ② et mettez-le en position.
3. Relâchez le levier de verrouillage du crochet de ceinture pour verrouiller l'angle du crochet de ceinture.

1. Assurez-vous que le crochet de ceinture est bien verrouillé. Veillez aussi à ce que le levier du crochet de ceinture soit verrouillé fermement à sa position ③.

Le crochet de ceinture ne peut pas être verrouillé à cette position. Verrouillez-le fermement à sa position avant d'utiliser l'outil.

Pour remettre le crochet de ceinture en position de stockage, effectuez les étapes 1 et 2 ci-dessus, puis abaissez le crochet de ceinture.

Pour fixer le verrouillage, effectuez les étapes 3 et 4 ci-dessus.

Pour changer le côté d'installation du crochet de ceinture

Le crochet de ceinture peut être fixé sur les deux côtés de l'appareil.

1. Mettez le crochet de ceinture en position de stockage.
2. Desserrez la vis en la faisant tourner dans le sens inverse des aiguilles d'une montre à l'aide d'une pièce en métal plat ou d'un tournevis à tête plate.
3. Retirez le crochet de ceinture et insérez-le de l'autre côté de la fente sur l'unité principale.
4. Serrez la vis fermement en la tournant dans le sens des aiguilles d'une montre.

Le crochet de ceinture ne peut être retiré de l'unité principale que lorsqu'il est dans sa position de stockage.

Utilisation correcte de la batterie autonome

Batterie Ni-MH (EY9201)

• Rechargez la batterie Ni-MH complètement avant de la ranger, afin de lui assurer une durée de vie plus longue. La température ambiante moyenne se situe entre 0°C (32°F) et 40°C (104°F) .

Si la batterie autonome est utilisée alors que sa température est inférieure à 0°C (32°F) , l'outil pourrait ne pas fonctionner correctement. Dans ce cas, rechargez complètement la batterie pour rétablir son fonctionnement normal.

• Lorsque vous n'utilisez pas la batterie autonome, éloignez-la d'autres objets métalliques tels que : trombones, pièces de monnaie, clés, clous, vis et autres petits objets métalliques susceptibles de connecter les bornes entre elles.

Si vous court-circuitez les bornes de la batterie, vous risquez de causer des étincelles, de vous brûler ou de provoquer un incendie.

• Lorsque vous utilisez l'outil avec une batterie autonome Ni-MH, assurez-vous que la pièce est bien ventilée.

Longévité des batteries autonomes

Les batteries rechargeables ont une longévité limitée. Si le temps de fonctionnement devient très court après la recharge, remplacez la batterie autonome par une neuve.

Recyclage de la batterie autonome MISE EN GARDE :

Pour la protection de l'environnement naturel et le recyclage des matériaux, veillez à mettre la batterie au rebut à un endroit prévu officiellement à cet effet, s'il y en a un dans votre pays.

Recharge

REMARQUE :

Chargez une nouvelle batterie autonome, ou une batterie autonome qui n'a pas été utilisée pendant une période prolongée, pendant 24 heures pour lui redonner sa pleine capacité.

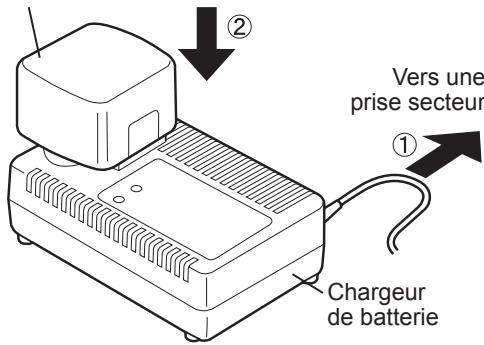

Chargeur de batterie (EY0110)

1. Branchez le cordon d'alimentation du chargeur dans une prise secteur.

REMARQUE :

Des étincelles peuvent être produites lorsque la fiche est introduite dans la prise d'alimentation secteur ; toutefois, ceci ne pose aucun problème de sécurité.

1. Introduisez soigneusement la batterie autonome dans le chargeur.

Batterie autonome

1. Pendant la charge, le témoin s'allume. Lorsque la charge est terminée, un interrupteur électronique s'actionne pour protéger la batterie.
2. La charge ne peut pas être réalisée si la batterie autonome est chaude (par exemple, à la suite d'un long travail de perçage).

Dans ce cas, le témoin d'attente, de couleur orange, reste allumé tant que la batterie n'est pas revenue à une température normale. La charge commence alors automatiquement.

1. Une fois la charge terminée, le témoin de charge se met à clignoter rapidement en vert.
2. Lorsque la batterie autonome a été soumise, pour quelque raison que ce soit, à une température trop basse, ou si la batterie autonome n'a pas été utilisée pendant longtemps, le témoin de charge s'allume. Dans ce cas, il faudra un temps plus long que le temps de charge standard pour charger complètement la batterie autonome.
3. Si une batterie complètement chargée est à nouveau insérée dans le chargeur, le témoin de charge s'allume. Après quelques minutes, le voyant de charge risque de clignoter rapidement pour indiquer que la charge est terminée.
4. Si le voyant de charge ne s'allume pas immédiatement après le branchement du chargeur ou, si après la durée de charge standard, le voyant ne s'éteint pas, consultez un revendeur agréé pour de l'assistance technique.

REMARQUE :

• Lorsqu'une batterie autonome froide (en dessous de 5 °C (41 °F)) doit être

rechargée dans une pièce chaude, laissez la batterie autonome dans la pièce pendant au moins une heure et rechargez-la quand elle a atteint la température ambiante. Sinon, il est possible que la batterie autonome ne soit pas complètement chargée.

• Laissez refroidir le chargeur quand vous rechargez plus de deux batteries autonomes à la suite.
• Ne mettez pas vos doigts dans les trous des connecteurs lorsque vous prenez les chargeurs ou à n'importe quelle occasion.

MISE EN GARDE :

Pour éviter les risques d'incendie ou d'inflammation du chargeur de batterie.

• N'utilisez pas de source d'alimentation provenant d'un générateur de moteur.
• Ne bouchez pas les trous d'aération du chargeur et de la batterie autonome.
• Débranchez le chargeur lorsque vous ne l'utilisez pas.

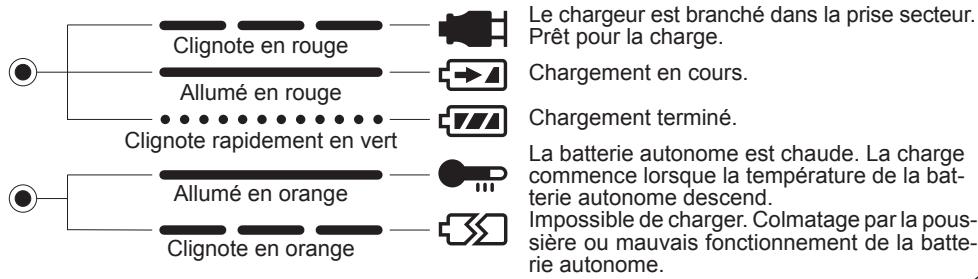

INDICATION DU VOYANT

Informations relatives à l'évacuation des déchets, destinées aux utilisateurs d'appareils électriques et électroniques (appareils ménagers domestiques)

Lorsque ce symbole figure sur les produits et/ou les documents qui les accompagnent, cela signifie que les appareils électriques et électroniques ne doivent pas être jetés avec les ordures ménagères. Pour que ces produits subissent un traitement, une récupération et un recyclage appropriés, envoyez-les dans les points de pré-collecte désignés, où ils peuvent être déposés gratuitement. Dans certains pays, il est possible de renvoyer les produits au revendeur local en cas d'achat d'un produit équivalent.

En éliminant correctement ce produit, vous contribuez à la conservation des ressources vitales et à la prévention des éventuels effets négatifs sur l'environnement et la santé humaine, pouvant être dus à la manipulation inappropriée des déchets. Veuillez contacter les autorités locales pour connaître le point de pré-collecte le plus proche.

Des sanctions peuvent être appliquées en cas d'élimination incorrecte de ces déchets, conformément à la législation nationale.

Utilisateurs professionnels de l'Union Européenne

Pour en savoir plus sur l'élimination des appareils électriques et électroniques, contactez votre revendeur ou fournisseur.

Informations sur l'évacuation des déchets dans les pays ne faisant pas partie de l'Union Européenne

Ce symbole n'est reconnu que dans l'Union européenne.

Pour supprimer ce produit, contactez les autorités locales ou votre revendeur afin de connaître la procédure d'élimination à suivre.

IV. ENTRETIEN

Nettoyez l'appareil au moyen d'un chiffon sec et propre. N'utilisez ni eau, ni solvant, ni produit de nettoyage volatil.

La puissance nécessaire pour serrer un boulon dépendra du matériel et de la taille du boulon, ainsi que du matériel sur lequel doit être mis le boulon. Choisissez le temps de serrage en conséquence.

Des valeurs de référence sont indiquées ci-dessous.

(Elles peuvent varier en fonction des conditions de serrage.)

Facteurs affectant le couple de serrage

Le couple de serrage est affecté par une grande variété de facteurs incluant les suivants. Après le serrage, vérifie toujours le couple avec une clé dynamométrique.

1) Tension

Lorsque la batterie autonome est presque déchargée, la tension diminue et le couple de serrage également.

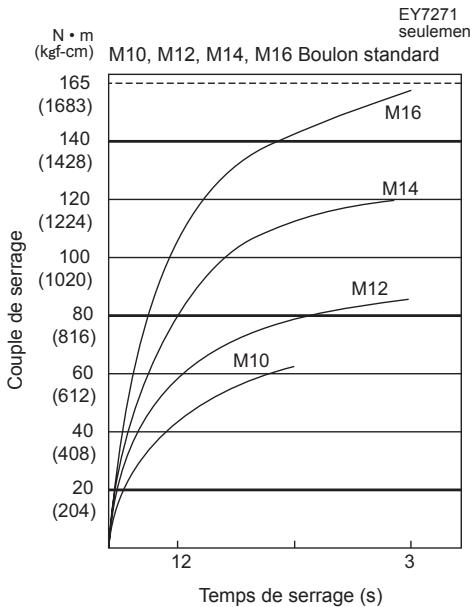

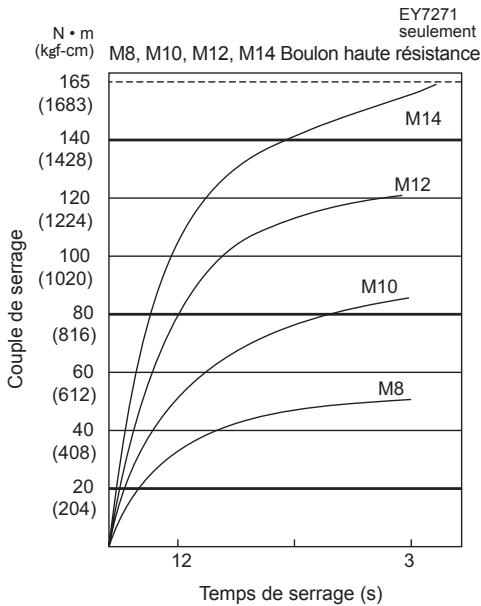

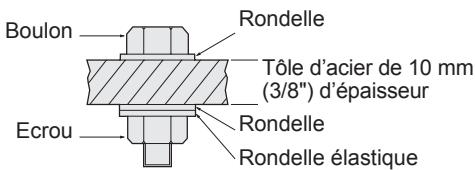

Conditions de serrage des boulons

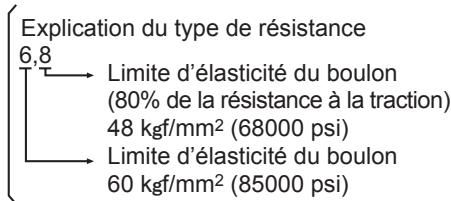

Conditions de serrage

• Les boulons suivants sont utilisés. Boulon standard : Type de résistance 6,8. Type à haute résistance 12,9.

2) Temps de serrage

Un temps de serrage plus long entraîne un couple de serrage plus élevé. Cependant, un serrage excessif n'ajoute pas de valeur et réduit la longévité de l'outil.

3) Différents diamètres de boulons

La taille du diamètre du boulon affecte le couple de serrage.

Généralement, lorsque le diamètre du boulon augmente, le couple de serrage augmente également.

4) Conditions de serrage

• Le couple de serrage variera, même si l'on garde le même boulon, en fonction du degré, de la longueur et du coefficient de couple (le coefficient fixe indiqué par le fabricant à la production).
• Le couple de serrage variera, même si l'on garde le même matériel à boulonner (ex: acier), en fonction de la finition de la surface.
• Le couple est grandement réduit lorsque le boulon et l'écrou commencent à tourner ensemble.

5) Jeu de douilles

Le couple diminue lorsque la configuration à six côtés d'une douille de mauvaise taille est utilisée pour serrer un boulon.

6) Commutateur (gâchette de contrôle de vitesse)

Le couple diminue si l'appareil est utilisé alors que la gâchette n'est pas entièrement enfoncée.

7) Effet de l'utilisation d'un adaptateur de raccordement

Le couple de serrage diminue lorsque l'on utilise un joint universel ou un adaptateur de raccordement.

VI. ACCESSOIRES

Utilisez uniquement des mèches convenant à la taille du mandrin utilisé.

Utilisez le mandrin auto-serrant en option original Panasonic (EY9X003E) et le mandrin de changement rapide (EY9HX110E) pour une performance optimale.

CAPACITÉS MAXIMUM RECOMMANDÉES

Modèle		EY7270/7271
Vissage de vis	Vis à bois	φ 3,5 - φ 9,5 mm (1/8" - 3/8")
	Vis autotaraudeuse	φ 3,5 - φ 6 mm (1/8" - 1/4")
Fixation de boulons			EY7270	EY7271
		Boulon standard:	M6 - M12	M6 - M16
		Boulon haute rigidité:	M6 - M10	M6 - M12

VII. CARACTÉRISTIQUES TECHNIQUES

UNITÉ PRINCIPALE

Modèle	EY7270	EY7271
Moteur	12 V CC
Vitesse sans charge	Mode d'impact Doux: 0 - 1000 t/mn
	Mode d'impact Moyen: 0 - 1400 t/mn
	Mode d'impact Dur: 0 - 2300 t/mn
Couple maximum	135 Nm(1380 kgf-cm, 1190 in-lbs.)	165 Nm(1680 kgf-cm, 1460 in-lbs.)
Impacts par minute	Mode d'impact Doux: 0 - 2000 i/mn en mode d'impact
	Mode d'impact Moyen: 0 - 2500 i/mn
	Mode d'impact Dur: 0 - 2800 i/mn en mode d'impact
Longueur totale	169 mm	177 mm
Poids (avec la batterieautonome)	1,8 kg (4,0 lbs)	1,8 kg (4,1 lbs)

BATTERIE AUTONOME

Modèle	EY9201
Stockage de la batterie	Batterie Ni-MH
Tension de la batterie	12 V CC (1,2 V x 10 piles)

CHARGEUR DE BATTERIE

Modèle		EY0110
Puisance nominale		Voir la plaque signalétique se trouvant sur le côte inférieur du chargeur.
Poids		0,78 kg (1,72 lbs)
Durée de chargement		7,2 V	9,6 V	12 V	15,6 V	18 V	24 V
	1,2 Ah	EY9065	EY9080	EY9001
		EY9066	EY9086	EY9006
		20 min.
	1,7 Ah		EY9180	EY9101
			EY9182
			25 min.
	2,0 Ah	EY9168		EY9106	EY9136		EY9116
		30 min.		30 min.			EY9117
				EY9200	EY9230		60 min.
	3,0 Ah			45 min.			EY9210
							90 min.
	3,5 Ah			55 min.	EY9231	EY9251

REMARQUE : Ce tableau peut inclure des modèles non disponibles dans votre région. Consultez le catalogue.

Produit LED de classe 1

Attention : NE PAS REGARDER DIRECTEMENT LE FAISCEAU LUMINEUX.
