Tipo de producto	Atornillador de impacto inalámbrico
Marca	Panasonic
Modelo	EY7270
Alimentación	Batería recargable Ni-MH de 12 V (modelo EY9201)
Velocidad en vacío (modo Duro)	0 - 2300 rpm
Velocidad en vacío (modo Medio)	0 - 1400 rpm
Velocidad en vacío (modo Suave)	0 - 1000 rpm
Par de apriete máximo	135 Nm
Impactos por minuto (modo Duro)	0 - 2800 ipm
Impactos por minuto (modo Medio)	0 - 2500 ipm
Impactos por minuto (modo Suave)	0 - 2000 ipm
Capacidad de atornillado (tornillos para madera)	φ 3,5 - 9,5 mm
Capacidad de atornillado (pernos estándar)	M6 - M12
Tipo de portabrocas	Portabrocas hexagonal rápido (sin llave)
Longitud total	169 mm
Peso (con batería)	1,8 kg
Iluminación integrada	LED (clase 1)
Gancho para cinturón	Sí, ajustable y desmontable
Seguridad	Bloqueo del interruptor, freno de rotación
Mantenimiento	Limpiar con un paño seco y limpio

Preguntas frecuentes - EY7270 PANASONIC

¿Cuál es la velocidad máxima del atornillador Panasonic EY7270?

La velocidad en vacío máxima es de 2300 rpm en modo de impacto Duro. Los modos Medio y Suave ofrecen respectivamente 1400 rpm y 1000 rpm.

¿Cómo cambiar el modo de impacto en el EY7270?

Presione el botón de modo de impacto ubicado en el panel de control para recorrer los modos: Duro, Medio, Suave. El ajuste de fábrica es el modo Duro. Atención: no presione el botón antes de que la rotación se haya detenido por completo.

¿Qué batería es compatible con el atornillador Panasonic EY7270?

La batería compatible es la Panasonic EY9201, una batería recargable Ni-MH de 12 V (1,2 V x 10 celdas). Utilice el cargador EY0110 suministrado para recargarla.

¿Cómo fijar una broca en el portabrocas rápido?

Sujete el collarín del portabrocas de conexión rápida y tire hacia adelante. Inserte la broca, luego suelte el collarín. Tire de la broca para verificar que esté bien fijada. Para retirar, tire nuevamente del collarín.

¿Qué hacer si el atornillador deja de girar durante el uso?

Si el atornillador se detiene, apáguelo inmediatamente y déjelo enfriar para evitar dañar la batería o el motor. Libere la broca invirtiendo el sentido de rotación. Verifique también el estado de carga de la batería.

¿Cómo usar el gancho para cinturón del EY7270?

Para ajustar el ángulo, deslice la palanca de bloqueo, tire del gancho fuera de su posición de almacenamiento, luego suelte la palanca para bloquear. Para cambiar de lado, ponga el gancho en posición de almacenamiento, afloje el tornillo, retire el gancho e insértelo en el otro lado, luego apriete el tornillo.

¿Cuál es el tiempo de carga de la batería EY9201?

El tiempo de carga depende de la capacidad. Para una batería de 2,0 Ah, el cargador EY0110 necesita aproximadamente 30 minutos. Para una batería de 3,0 Ah, unos 45 minutos. Consulte la tabla de tiempos en el manual.

¿Cómo limpiar el atornillador Panasonic EY7270?

Limpie el aparato con un paño seco y limpio. No use agua, disolvente ni productos de limpieza volátiles. Evite obstruir los orificios de ventilación del cargador y la batería.

¿Cuáles son las capacidades de atornillado máximas del EY7270?

Para tornillos para madera: φ 3,5 a 9,5 mm. Para tornillos autorroscantes: φ 3,5 a 6 mm. Para pernos estándar: M6 a M12. Para pernos de alta resistencia: M6 a M10.

¿Cómo evitar descargas eléctricas al perforar con el EY7270?

No toque ni el portabrocas hexagonal rápido ni las partes metálicas de la herramienta. Sostenga siempre la herramienta por el mango de plástico. Use gafas de seguridad y verifique que la zona de perforación no contenga cables eléctricos.

MANUAL DE USUARIO EY7270 PANASONIC

V. COUPLE DE SERRAGE

Lea el folleto de las "Instrucciones de seguridad" y lo que se describe a continuación, antes de uso.

I. REGLAS DE SEGURIDAD ADICIONALES

1) Utilice protectores auditivos cuando deba usar la herramienta por periodos prolongados. 2) Tenga en cuenta que esta herramienta está siempre en estado de funcionamiento, ya que no necesita enchufarse a ninguna toma eléctrica. 3) Al atornillar o clavar en paredes, suelos, etc., puede que se encuentre con cables de corriente eléctrica. ¡NO TOQUE EL PORTABROCAS RÁPIDO HEXAGONAL NI NINGUNA PIEZA METÁLICA DELANTERA DE LA HERRAMIENTA! Sujete la herramienta sólo por la empuñadura plástica para evitar sacudidas eléctricas en caso de que atornille o clave algún cable de electricidad. 4) Si el destornillador no gira más, desconecte inmediatamente el disparador durante un periodo de tiempo más largo, para evitar cualquier sobrecarga que pudiera dañar la batería o el motor. Utilice la marcha atrás para aflojar las brocas atascadas. 5) NO utilice la palanca de avance/marcha atrás cuando esté activado el interruptor principal. La batería se descargará rápidamente y la unidad puede dañarse. 6) Puede que el cargador se caliente ligeramente durante la operación de carga, pero esto es normal. NO cargue la batería durante largos periodos de tiempo. 7) Cuando guarde o transporte la herramienta, coloque la palanca de avance/marcha atrás en la posición central (bloqueo del interruptor). 8) No fuerce la herramienta manteniendo el disparador (modo de control de velocidad) apretado hasta la mitad de forma que se pare el motor.

II. MONTAJE

NOTA:

Al poner o extraer una broca o cubo, desconecte la batería de la herramienta o coloque el interruptor en la posición central (bloqueo de interruptor).

Colocación o extracción de la broca (EY7270)

1. Sujete por el collar del portabrocas de conexión rápida y tire contra el destornillador.
2. Inserte la broca en el portabrocas.
3. El collar regresará a su posición original cuando se libere.
4. Tire de la broca para que no salga.
5. Para extraer la broca, aparte el cuello de la misma forma.

PRECAUCIÓN:

Si el cuello no vuelve a su posición original o la broca sale cuando se tira de ella, quiere decir que no se ha acoplado de modo adecuado. Asegúrese de que la broca está bien acoplada antes de utilizarla.

Instalación o desmontaje del cubo (EY7271)

1. Instalación del cubo Instale el cubo deslizando la retención hembra en la parte inferior del cubo al eje cuadrado del cuerpo.

Asegúrese de que el cubo está firmemente conectado al cuerpo.

1. Desmontaje del cubo: Saque el cubo.

NOTA:

Instalación o desmontaje de opciones originales y cubos

Mantenga el cubo por encima del punto de congelación (0°C, 32°F) cuando instale o desmonte las opciones originales y cubos en el eje cuadrado del cuerpo. El caucho amortiguador en el eje cuadrado que

empuja hacia arriba la bola puede endurecerse por debajo del punto de congelamiento. Esto hace necesaria fuerza adicional para desmontar e instalar los cubos.

Si el accesorio de portabrocas de conexión rápida hexagonal (opcional) está instalado, puede usar la llave de impacto EY7271 de la misma forma que el modelo de destornillador EY7270.

Simbolo	Significado
V	Voltios
---	Corriente continua
n0	Velocidad sin energia
.../min	Revoluciones o reciprocaciones por minuto

Colocación y extracción de la batería

1. Para conectar la batería:

Inserte la batería. Encajará en su lugar si está adecuadamente conectada.

1. Para extraer la batería:

Presione los dos botones en los lados de la batería. Retire la batería del cuerpo de la herramienta.

III. FUNCIONAMIENTO Selección del modo de impacto

La herramienta tiene una función de selección de modo de impacto. Cuando presiona el botón de modo de impacto, puede seleccionar la fuerza del impacto: Fuerte, Medio o Suave. Cada vez que presiona el botón, el modo cambia entre Fuerte → Medio → Suave. (El ajuste por defecto de fábrica es el modo de impacto Fuerte.)

En el modo de impacto Suave, la fuerza de apriete es menor para evitar que se dañe el material debido a un apriete excesivo. Este modo se recomienda cuando desea reducir al mínimo el daño posible a las cabezas

de tornillo pequeñas o a una superficie de material suave. Ajuste el disparador de control de velocidad variable.

El modo de impacto Medio también tiene un ajuste de fuerza de apriete menor para evitar que se dañen los materiales por apriete excesivo. Este modo se recomienda cuando desea reducir al mínimo posible el daño a los tornillos y cabezas de tornillo.

El modo de impacto Fuerte es para seleccionar la fuerza de apriete y la velocidad de rotación máximas.

PRECAUCIÓN:

No presione el botón de modo de impacto antes de que se detenga completamente la rotación.

Panel de sistemas: Botón de modo de impacto

Tabla de guías de trabajo recomendadas

Indicación de modo de potencia de impacto	Aplicación recomendada
H Aprox. 2800 rpm (Máx.)	Para el modo de potencia de impacto duro. · Apriete de tornillos para madera largos. · Apriete de permos cuando instalara accesorios, etc.
M Aprox. 2500 rpm (Máx.)	Para el modo de potencia de impacto medio. · Apriete de tornillos de dielmetro(PC)pequeño en materialesuros. · Atomilado de tornillos dequina cuando instale accesorios.
S Aprox. 2000 rpm (Máx.)	Para el modo de potencia de impacto suave. · Instalación de tablero de yeso. · Instalación de marco de ventana de metal suave. · Instalación de terminaciones in-teriores.

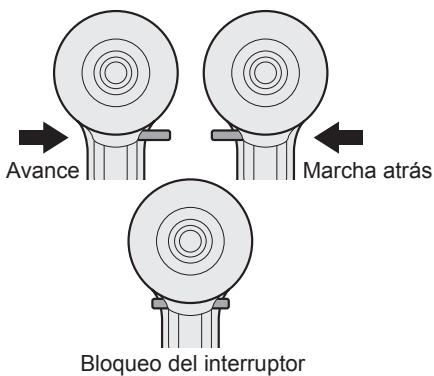

Funcionamiento del interruptor y de la palanca de avance/marcha atrás

PRECAUCIÓN:

Para impedir que se produzcan daños, no utilice la palanca de avance/marcha atrás hasta que la broca se detenga del todo.

Funcionamiento del interruptor de rotación de avance

1. Empuje la palanca para que se produzca una rotación de avance.
2. Apriete ligeramente el gatillo del disparador para poner la herramienta en marcha con lentitud.
3. La velocidad aumenta con la calidad de apriete del disparador para obtener un apriete eficaz de los tornillos. Actúa el freno y la broca se detiene inmediatamente cuando se suelta el disparador.
4. Tras utilizarla, coloque la palanca en su posición central (bloqueo del interruptor).

Funcionamiento del interruptor de rotación inversa

1. Empuje la palanca para que se produzca una rotación inversa. Compruebe la dirección de la rotación antes de utilizarla.
2. Apriete ligeramente el gatillo del disparador para poner la herramienta en marcha con lentitud.
3. Tras utilizarla, coloque la palanca en su posición central (bloqueo del interruptor).

PRECAUCIÓN:

Para evitar un aumento excesivo de temperatura en la superficie de la herramienta, no haga funcionar continuamente la herramienta utilizando dos o más baterías. La herramienta debe enfriarse antes de cambiar por otra batería.

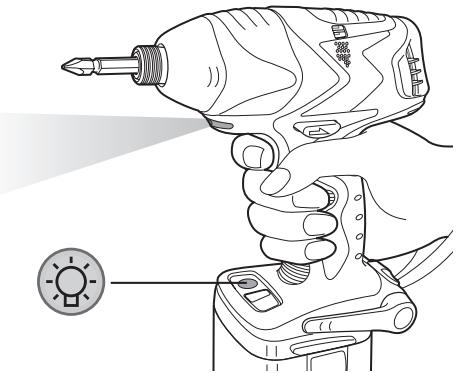

Luz indicadora

PRECAUCIÓN:

La luz indicadora integrada se ha diseñado para iluminar la pequeña área de trabajo temporalmente.

No la utilice como sustituto de una luz normal de flash, pues no brilla lo suficiente.

Una presión del botón ON/OFF de luz LED enciende y apaga la luz LED.

Si no se utiliza la herramienta durante 5 instantes con la luz LED encendida, se apaga automáticamente la luz.

La luz se enciende con una corriente muy baja y no afecta adversamente las prestaciones de la herramienta durante su uso o la capacidad de la batería.

La indicación del modo de impacto en el tablero de sistemas se apagará en los siguientes casos.

• Transcurrieron 5 minutos sin hacerlo funcionar.
• Durante el cambio de la batería.

Si presiona el disparador de control de velocidad variable, la indicación de modo de impacto volverá al ajuste anterior antes de apagarse la luz.

Este producto está equipado con una luz indicadora incorporada.

Este producto está clasificado como "Producto LED de clase 1" para EN 60825-1.

Producto LED de clase 1

Precaución: NO MIRE FIJAMENTE EL HAZ DE LUZ.

Cómo utilizar el gancho del cinturón

¡ADVERTENCIA!

• Asegúrese de acoplar bien el gancho del cinturón a la unidad principal apretando bien el tornillo. Cuando el gancho del cinturón no está firmemente acoplado a la unidad principal, puede soltarse, y la unidad principal puede caerse, lo cual podría ocasionar un accidente o heridas.
• Asegúrese de acoplar el gancho del cinturón firmemente y bien apretado en un cinturón de cintura u otros. Tenga cuidado de que la unidad no se deslice fuera del cinturón, lo cual podría ocasionar un accidente o heridas.
• Cuando se sostiene la unidad principal mediante un gancho de cinturón, evite agacharse o correr con ella. Si lo hiciera, podría deslizarse el gancho y podría caerse la unidad principal, lo cual podría ocasionar un accidente o heridas.
• Cuando no se utilice el gancho de cinturón, asegúrese de volver a colocarlo en la posición de almacenaje. El gancho del cinturón puede engancharse en algo, lo cual podría ocasionar un accidente o heridas.
• Cuando la unidad se engancha al cinturón de la cintura mediante el gancho de cinturón, no acople otra broca que las brocas del destornillador a la unidad.

Un objeto de borde afilado, como una broca, puede causar heridas o un accidente.

Para establecer la posición del ángulo del gancho de cinturón

1. Deslice la palanca de bloqueo del gancho de cinturón ① y sujétela para desbloquear el gancho de cinturón.
2. Tire del gancho del cinturón de la posición de almacenaje ② y fíjelo.
3. Suelte la palanca de bloqueo del gancho del cinturón para bloquear el ángulo del gancho de cinturón.

1. Asegúrese de que el gancho de cinturón esté firmemente bloqueado. Asegúrese también de que la palanca de fijación del gancho del cinturón esté bien bloqueada en su posición ③.
2. El gancho del cinturón no puede bloquearse en esta posición. Bloquéelo firmemente en su posición antes de utilizarlo.

Para volver el gancho del cinturón a la posición de guardado, siga los pasos 1 y 2 anteriores y baje el gancho del cinturón. Para asegurar el seguro, siga los pasos 3 y 4 anteriores.

El gancho de cinturón puede acoplarse en cualquier costado de la unidad.

1. Coloque el gancho de cinturón en posición de almacenaje.
2. Afloje el tornillo girándolo en sentido antihorario, con un metal plano o un destornillador de punta plana.
3. Quite el gancho de cinturón e insértelo en la ranura de la unidad principal.
4. Apriete bien el tornillo, girándolo hacia la izquierda.

El gancho de cinturón puede quitarse de la unidad principal sólo cuando está en posición de almacenaje.

Uso apropiado de la batería Batería Ni-MH (EY9201)

• Cargue la batería Ni-MH completamente antes del almacenaje para asegurar que tenga una larga vida útil.
• La variación de temperatura ambiente es de entre 0°C (32°F) y 40°C (104°F) . Si la batería se usa cuando la temperatura de la batería es inferior a 0°C (32°F) , la herramienta puede no funcionar correctamente. En este caso, cargue la batería completamente para que funcione adecuadamente.
• Cuando no se utilice la batería, manténgala separada de otros objetos metálicos, como: clips de papel, monedas, llaves, clavos, tornillos u otros objetos metálicos pequeños que puedan actuar de conexión entre un terminal y el otro. Un cortocircuito entre los terminales de la batería puede ocasionar chispas, quemaduras o incendios.
• Al manejar una batería Ni-MH asegúrese de que el lugar está bien ventilado.

Vida útil de la batería

Las baterías recargables tienen una vida útil limitada. Si el tiempo de configuración se acorta mucho tras la recarga, sustituya la batería por una nueva.

Reciclado de la batería

ATENCIÓN:

Para la protección del medio ambiente y reciclado de materiales, asegúrese de desecharla en un lugar especializado oficialmente, si hay uno en su país.

Carga

NOTA:

Cargue una batería nueva, o una batería que no haya sido utilizada durante mucho tiempo, durante 24 horas seguidas para que la batería se cargue totalmente.

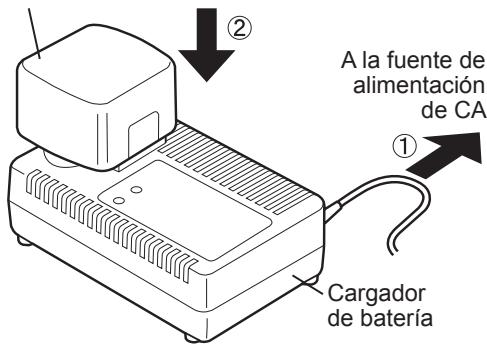

Cargador de batería (EY0110)

1. Enchufe el cargador en la fuente de alimentación de CA.

NOTA:

Se pueden producir chispas cuando se inserta el enchufe en la alimentación eléctrica de CA, pero esto no es un problema en términos de seguridad.

1. Meta firmemente la batería en el cargador.

Batería

1. La luz indicadora de energía permanecerá encendida durante la carga.

Cuando haya terminado la carga, se activará automáticamente un conmutador electrónico interno para impedir cualquier sobrecarga.

La luz naranja deberá encenderse hasta que se enfríe suficientemente la batería y cuando esta luz se apague, la carga comenzará automáticamente.

1. Cuando la energía termina, la luz indicadora comenzará a parpadear rápidamente.
2. Cuando se dé alguna de las condiciones que hacen que la batería se vuelva demasiado fría o no se utilizó la batería durante mucho tiempo, la luz indicadora de carga está encendida. En este caso, la carga demora más para cargar totalmente la batería que en el tiempo de carga normal.
3. Si se vuelve a colocar una batería totalmente cargada en el cargador, se

encenderá la luz de energía. Luego de algunas horas, la lámpara de energía destellará rápidamente para indicar que la energía se ha completado.

1. Si la lámpara de carga no se enciende inmediatamente después de enchufar el cargador, o si antes del tiempo estándar la lámpara no se apaga, consulte con un distribuidor autorizado.

NOTA:

• Cuando se vaya a cargar una batería fría (unos 5°C (41°F) o menos) en un cuarto cálido, deje la batería en la habitación durante al menos una hora y cárguela cuando se haya calentado a la temperatura de la habitación. De lo contrario, la batería puede no cargarse totalmente.
• Deje que se enfríe el cargador al cargar más de dos baterías de forma consecutiva.
• No introduzca sus dedos dentro del hueco del contacto, cuando está sujetando el cargador o en ninguna otra ocasión.

PRECAUCIÓN:

Para impedir el riesgo de incendio o daños del cargador de batería.

• No utilice una fuente de alimentación de un generador motorizado.
• No tapone los orificios de ventilación del cargador y la batería.
• Desenchufe el cargador cuando no lo utilice.

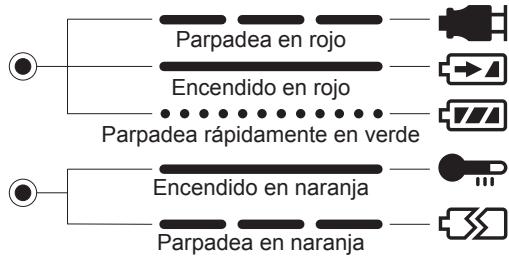

INDICACIÓN DE LA LÁMPARA

Se ha enchufado el cargador en la fuente de alimentación de CA. Está preparado para cargar.

Ahora cargando.

La energía ha sido completada.

La batería está caliente. La carga comenzará cuando baje la temperatura de la batería.

No es posible realizar la carga. Existe un bloqueo de polvo o una falla de la batería.

Información sobre la eliminación para los sistemas de equipos eléctricos y electrónicos usados (particulares)

La aparición de este símbolo en un producto y/o en la documentación adjunta indica que los productos eléctricos y electrónicos usados no deben mezclarse con la basura doméstica general.

Para que estos productos se sometan a un proceso adecuado de tratamiento, recuperación y reciclaje, llévelos a los puntos de recogida designados, donde los admitirán sin coste alguno. En algunos países existe también la posibilidad de devolver los productos a su minorista local al comprar un producto nuevo equivalente.

Si desecha el producto correctamente, estará contribuyendo a preservar valiosos recursos y a evitar cualquier posible efecto negativo

en la salud de las personas y en el medio ambiente que pudiera producirse bajo el tratamiento inadecuado de desechos. Póngase en contacto con su autoridad local para que le informen detalladamente sobre el punto de recogida designado más cercano.

De acuerdo con la legislación nacional, podrían aplicarse multas por la eliminación incorrecta de estos desechos.

Para empresas de la Unión Europea

Si desea desechar equipos eléctricos y electrónicos, póngase en contacto con su distribuidor o proveedor para que le informe detalladamente.

Información sobre la eliminación en otros países no pertenecientes a la Unión Europea

Este símbolo solo es válido en la Unión Europea.

Si desea desechar este producto, póngase en contacto con las autoridades locales o con su distribuidor para que le informen sobre el método correcto de eliminación.

IV. MANTENIMIENTO

Utilice solo un paño suave y seco para limpiar la herramienta. No utilice paños húmedos, bencina, diluyentes u otros disolventes volátiles de limpieza.

V. PAR DE APRIETE

La potencia necesaria para apretar un perno variará en función del material y el tiempo del perno, así como del material que se está acoplando. Elija la duración del tiempo de apriete en consecuencia.

Se facilitan a continuación los valores de referencia.

(Pueden variar según las condiciones de apriete.)

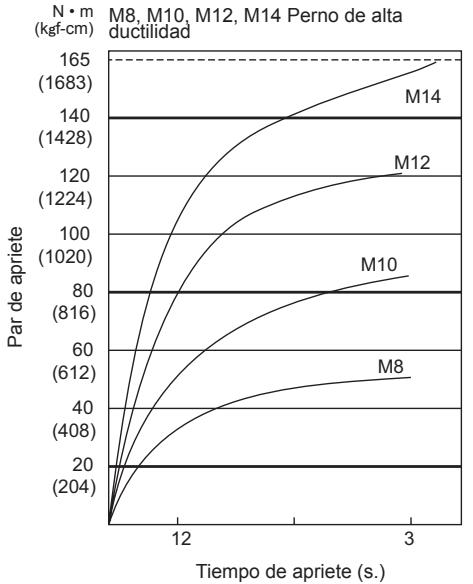

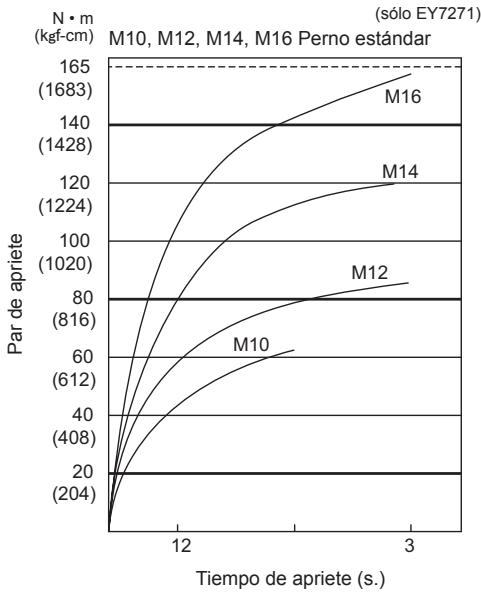

Factores que afectan al par de apriete

El par de apriete resulta afectado por una amplia variedad de factores, incluidos los siguientes. Tras el apriete, compruebe siempre el par con una llave de tuercas de par.

1) Tensión

Cuando la batería se ha prácticamente descargado, la tensión decrece y el par de apriete baja.

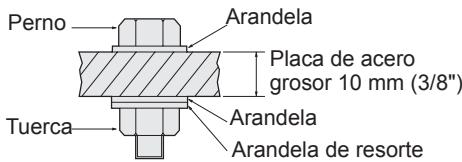

Condiciones de apriete de pernos

(sólo EY7271)

Condiciones de apriete

• Se utilizan los siguientes pernos.

Perno estándar: Tipo de resistencia 6,8

Tipo de alta ductilidad 12,9

Explicación del tipo de resistencia

6,8

Límite de elasticidad del perno

(80% de resistencia de ductilidad)

48 kgf/mm² (68000 psi)

Resistencia dúctil del perno

60 kgf/mm² (85000 psi)

2) Tiempo de apriete

Un tiempo de apriete mayor da como resultado un par de apriete incrementado.

Un apriete excesivo, no obstante, no añade valor y reduce la vida útil de la herramienta.

3) Diámetros de perno

El diámetro del perno afecta al par de apriete.

En general, al aumentar el diámetro del perno, asciende el par de apriete.

4) Condiciones de apriete

• El par de apriete variará, incluso con el mismo perno, según el coeficiente de fricción, tipo, longitud y par (el coeficiente indicado por el fabricante en el proceso de producción).
• El par de apriete variará, incluso con el mismo material del perno (ej. acero), en función del acabado de la superficie.
• El par se reduce mucho cuando el perno y la tuerca empiezan a girar juntos.

5) Juego del enchufe

El par disminuye en la medida en que se utiliza para apretar un perno la configuración de seis caras del enchufe de tiempo incorrecto.

6) Interruptor (disparador de control de velocidad variable)

El par disminuye si la unidad se usa con el interruptor del que no se ha tirado totalmente.

7) Efecto del adaptador de conexión

El par de apriete disminuirá a causa del uso de una junta universal o un adaptador de conexión.

VI. ACCESORIOS

Utilice solo brocas adecuadas al tamaño del portabrocas.

Utilice el portabrocas de taladro sin llave opcional original de Panasonic (EY9X003E) y el portabrocas de cambio rápido (EY9HX110E) para máximas prestaciones.

MÁXIMAS CAPACIDADES RECOMENDADAS

Modelo		EY7270/7271
Apriete de tornillo	Tornillo para madera	φ 3,5 - φ 9,5 mm (1/8" - 3/8")
	Tornillo Tech	φ 3,5 - φ 6 mm (1/8" - 1/4")
Apriete de perno			EY7270	EY7271
		Perno normal:	M6 - M12	M6 - M16
		Perno de alta tensión:	M6 - M10	M6 - M12

VII. ESPECIFICACIONES

UNIDAD PRINCIPAL

Modelo	EY7270	EY7271
Motor	12 V CC
Sin velocidad de energia	Modo de impacto suave: 0 – 1000/min (rpm)
	Modo de impacto medio: 0 – 1400/min (rpm)
	Modo de impacto fuerte: 0 – 2300/min (rpm)
Torsión Tmaxima	135 Nm (1380 kgf-cm, 1190 in-lbs.)	165 Nm (1680 kgf-cm, 1460 in-lbs.)
Impacto por minuto	Modo de impacto suave: 0 – 2000 ipm en el modo de impacto
	Modo de impacto medio: 0 – 2500 ipm
	Modo de impacto fuerte: 0 – 2800 ipm en el modo de impacto
Longitud total	169 mm	177 mm
Peso (con batería)	1,8 kg (4,0 lbs)	1,8 kg (4,1 lbs)

BATERÍA

Modelo	EY9201
Batería de almacenaje	Batería Ni-MH
Tensión de batería	12 V CC (1,2 V x 10 celdas)

CARGADOR DE BATERÍA

Modelo		UY0110
Régimen		Vea la placá de espécificaciones en la parte inferior del cargador.
Peso		0,78 kg (1,72 lbs)
Tiempo de cargo		7,2 V	9,6 V	12 V	15,6 V	18 V	24 V
	1,2 Ah	UY9065	UY9080	UY9001
		20 min.	20 min.	20 min.
	1,7 Ah		25 min.	25 min.
	2,0 Ah	UY9168		25 min.	25 min.		25 min.
	3,0 Ah			30 min.	30 min.		30 min.
	3,5 Ah			55 min.	55 min.	55 min.

NOTA: Este cuadro puede contener modelos no disponibles en su país. Lea el catálogo.
