Type de producto	Taladro de impacto inalámbrico
Marca	PANASONIC
Modelo	EY7540
Alimentación	Batería Li-ion 14,4 V CC, 3 Ah (EY9L40)
Velocidad en vacío (modo suave)	0 – 1000 rpm
Velocidad en vacío (modo medio)	0 – 1400 rpm
Velocidad en vacío (modo duro)	0 – 2300 rpm
Percusiones por minuto (modo suave)	0 – 2000 perc/min
Percusiones por minuto (modo medio)	0 – 2800 perc/min
Percusiones por minuto (modo duro)	0 – 3000 perc/min
Par máximo	150 N·m
Longitud total	158 mm
Peso (con batería)	1,45 kg
Portabrocas	Hexagonal rápido 6,35 mm (1/4 pulgada)
Luz LED	Integrada, clase 1
Modos de potencia	3 ajustes: suave, medio, duro
Seguridad	Protección contra sobrecalentamiento y descarga excesiva
Cargador	Modelo EY0L80, tiempo de carga 35 min (utilizable) / 50 min (completo)
Accesorios incluidos	Batería Li-ion 3 Ah, cargador, gancho de cinturón
Mantenimiento	Limpiar con un paño seco; no usar agua ni disolvente
Información general	Uso en interiores; respetar las instrucciones de seguridad

Preguntas frecuentes - EY7540 PANASONIC

¿Cómo cambiar una broca en el taladro EY7540?

Para instalar o quitar una broca, primero desconecte la batería. Tire del collar del portabrocas hexagonal rápido hacia afuera, inserte la broca (6,35 mm) y luego suelte el collar. Verifique que la broca esté bien fija tirando de ella.

¿Cuál es la batería compatible con el modelo EY7540?

La batería compatible es la Panasonic EY9L40, una batería Li-ion de 14,4 V y 3 Ah. Use exclusivamente este modelo para garantizar el rendimiento y la seguridad.

¿Cómo cargar correctamente la batería?

Use el cargador EY0L80. Conéctelo a una toma de corriente, inserte la batería alineando las marcas. El indicador verde parpadea rápidamente cuando la carga está completa. Si la batería está caliente, el indicador naranja parpadea: espere a que se enfríe.

¿Se puede usar el taladro de forma continua durante mucho tiempo?

No se recomienda usar la herramienta de forma continua con varias baterías sin pausa. Deje que la herramienta se enfríe al menos 30 minutos antes de pasar a otra batería para evitar el sobrecalentamiento.

¿Cómo ajustar el sentido de giro?

Use la palanca de inversión de avance/retroceso ubicada sobre el gatillo. Empújela hacia la izquierda para girar hacia adelante, hacia la derecha para retroceder. No la accione nunca cuando la broca aún esté girando.

¿Qué significan los diferentes modos de potencia (suave, medio, duro)?

El modo duro ofrece un par máximo (150 N·m) para pernos M8 y superiores. El modo medio limita el par para pernos M6. El modo suave es adecuado para tornillos pequeños y materiales frágiles como el plástico.

¿Cómo usar el gancho de cinturón?

Deslice la palanca de bloqueo para desbloquear el gancho, jálelo fuera de su alojamiento y luego suelte la palanca para bloquearlo. Se puede instalar en ambos lados de la herramienta. Asegúrese de apretar bien el tornillo de fijación.

¿Qué hacer si el indicador de sobrecalentamiento parpadea?

El indicador de advertencia de sobrecalentamiento (LED parpadeante) indica que la protección térmica se ha activado. Detenga la herramienta y déjela enfriar completamente (al menos 30 minutos) antes de volver a usarla.

¿Cómo limpiar el taladro EY7540?

Limpie el aparato con un paño seco y limpio. No use agua, disolvente ni producto de limpieza volátil para evitar dañar los componentes eléctricos.

¿El taladro se entrega con una batería cargada?

La batería no está completamente cargada en la compra. Antes del primer uso, cárguela completamente (aproximadamente 50 minutos) con el cargador suministrado para obtener la capacidad completa.

MANUAL DE USUARIO EY7540 PANASONIC

Destornillador de impacto inalámbrico

Taladro percutor inalámbrico

Antes de usarlo por primera vez, lea todas las instrucciones de este manual y guárdelo para poder consultarlo en el futuro.

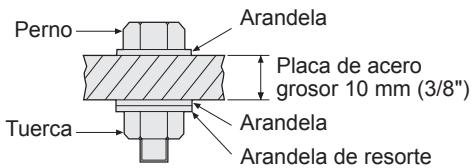

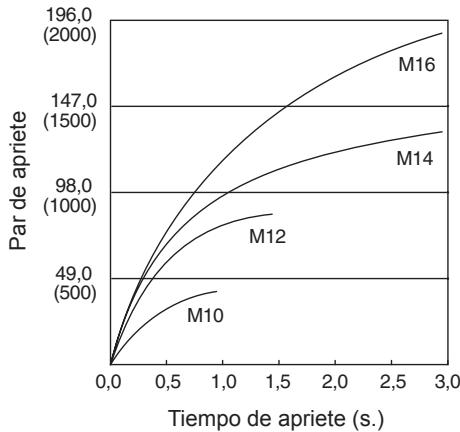

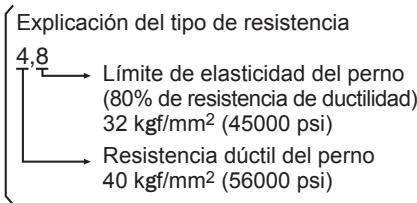

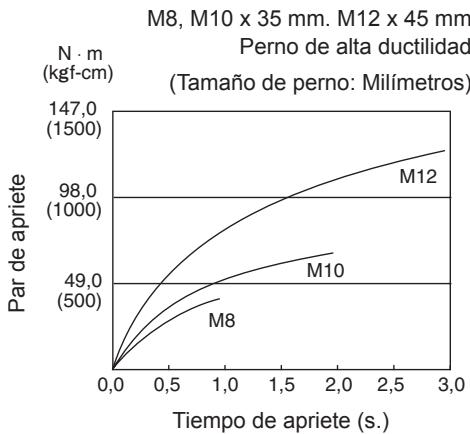

V. PAR DE APRIETE

Lea el folleto de las "Instrucciones de seguridad" y lo que se describe a continuación, antes del uso.

I. REGLAS DE SEGURIDAD ADICIONALES

1) Utilice protectores auditivos cuando deba usar la herramienta por periodos prolongados. 2) Tenga en cuenta que esta herramienta está siempre en estado de funcionamiento, ya que no necesita enchufarse a ninguna toma eléctrica. 3) Al taladrar o atornillar en paredes, pisos, etc. puede haber cables eléctricos "con corriente". ¡NO TOQUE EL PORTABROCAS RÁPIDO HEXAGONAL NI NINGUNA PIEZA METÁLICA DELANTERA DE LA HERRAMIENTA! Sujete la herramienta sólo por la empuñadura plástica para evitar sacudidas eléctricas en caso de que atornille o clave algunos cables de electricidad. 4) NO utilice la palanca de avance/marcha atrás cuando esté activado el interruptor principal. La batería se descargará rápidamente y la unidad puede dañarse. 5) Puede que el cargador se caliente ligeramente durante la operación de carga, pero esto es normal. NO cargue la batería durante largos periodos de tiempo. 6) Cuando guarde o transporte la herramienta, coloque la palanca de avance/marcha atrás en la posición central (bloqueo del interruptor). 7) No fuerce la herramienta manteniendo parcialmente presionado el disparador de control de velocidad (modo de control de velocidad) para parar el motor.

Símbolo	Significado
V	Voltios
---	Corriente continua
n0	Velocidad sin energia
.../min	Revoluciones o reciprocaciones por minuto
Ah	Capacidad electrónica del Bloque de bateriaía
	Lea el manual de instructcciones antes de utiliser.
	Sólo para uso en interiores.

II. MONTAJE

Colocación o extracción de la BROCA

NOTA:

• Al poner o extraer una BROCA o cubo, desconecte la batería de la herramienta o coloque el interruptor en la posición central (bloqueo de interruptor).
• Sujete el collar del portabrocas de conexión rápida y saque del destornillador.
• Inserte la BROCA en el portabrocas. Suelte el collar.
• El cielo regresará a su posición original cuando se libre.
• Tire de la broca para que no salga.
• Para desmontar la broca, tire del collar de la misma forma.

PRECAUCIÓN:

• Si el cierto no vuelve a su posición original o la broca sale cuando se tira de ella, quiere decir que no se ha acoplado de modo adecuado. Asegúrese de que la broca está bien acoplada antes de utilizarla.

Utilice brocas hexagonales de 6,35 mm (1/4").

Para asegurar una fijación correcta de la broca, utilice solo brocas hexagonales con fijación de 9,5 mm (3/8").

Colocación y extracción de la batería

1. Para conectar la batería:

Alinee las marcas de alineación y coloque las baterías.

• Deslice la batería hasta que se bloquee en su posición.

1. Para extraer la batería:

Presione el botón desde el frente para soltar la batería.

III. FUNCIONAMIENTO

[Cuerpo principal]

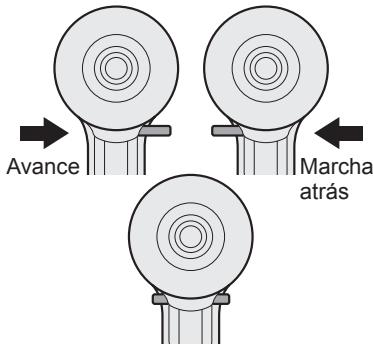

Funcionamiento del interruptor y de la palanca de avance/marcha atrás

Bloqueo del interruptor

PRECAUCIÓN:

Para impedir que se produzcan daños, no utilice la unidad de palanca de avance/marcha atrás; la broca se detiene del todo.

Funcionamiento del interruptor de rotación de avance

1. Empuje la palanca para que se produzca una rotación de avance.
2. Apriete ligeramente el gatillo del disparador para iniciar la herramienta con lentitud.
3. La velocidad aumenta con la presión del disparador para un apriete eficiente de tornillos. El freno funciona y la broca se detiene inmediatamente cuando suelta el disparador.
4. Tras utilizar, coloque la palanca en su posición central (bloqueo del interruptor).

Funcionamiento del interruptor de rotación inversa

1. Empuje la palanca para que se produzca una rotación inversa. Compruebe la dirección de la rotación antes de utilizar.
2. Apriete ligeramente el gatillo del disparador para iniciar la herramienta con lentitud.
3. Tras utilizar, coloque la palanca en su posición central (bloqueo del interruptor).

PRECAUCIÓN:

• Para evitar un aumento excesivo de temperatura en la superficie de la herramienta, no haga funcionar continuamente la herramienta utilizando dos o más baterías. La herramienta debe enfriarse antes de cambiar por otra batería.

Cómo utilizar el gancho del cinturón

¡ADVERTENCIA!

• Asegúrese de acoplar bien el gancho del cinturón a la unidad principal apretando bien el tornillo. Cuando el gancho del cinturón no está firmemente acoplado a la unidad principal, puede soltarse, y la unidad principal puede caerse, lo cual podría ocasionar un accidente o heridas.
• Verifique periódicamente que el tornillo está apretado. Si está flojo, apriete firmemente.
• Asegúrese de acoplar el gancho del cinturón firmemente y bien ajustado en un cinturón de cintura u otros. Tenga cuidado de que la unidad no se deslice fuera del cinturón, lo cual podría ocasionar un accidente o heridas.
• Cuando se sostiene la unidad principal mediante un gancho de cinturón, evite saltar o correr con ella. Si lo hiciera, podría deslizarse el gancho y podría caerse la unidad principal, lo cual podría ocasionar un accidente o heridas.
• Cuando no se utilice el gancho de cinturón, asegúrese de volver a colocarlo en la posición de almacenaje. El gancho del cinturón puede engancharse en algo, lo cual podría ocasionar un accidente o heridas.
• Cuando la unidad se engancha al cinturón de la cintura mediante el gancho de cinturón, no acople otra broca que las brocas del destornillador a la unidad. Un objeto de borde afilado, como una broca, puede causar heridas o un accidente.

Para establecer la posición del ángulo del gancho de cinturón

1. Deslice la palanca de bloqueo del gancho de cinturón ① y sujétela para desbloquear el gancho de cinturón.
2. Tire del gancho del cinturón de la posición de almacenaje ② y fíjelo.
3. Suelte la palanca de bloqueo del gancho del cinturón para bloquear el ángulo del gancho de cinturón.
4. Asegúrese de que el gancho de cinturón está firmemente bloqueado. Asegúrese también de que la palanca de fijación del gancho del cinturón está bien bloqueada.

en su posición ③.

• El gancho del cinturón no puede bloquearse en esta posición. Bloquéelo firmemente en su posición antes de utilizar.

Para volver el gancho del cinturón a la posición de guardado, siga los pasos 1 y 2 anteriores y baje el gancho del cinturón.

Para asegurar el seguro, siga los pasos 3 y 4 anteriores.

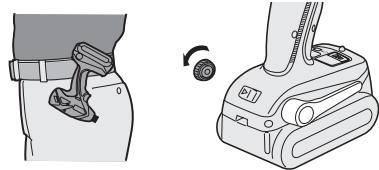

Para cambiar la ubicación del gancho del cinturón

El gancho de cinturón puede acoplarse en cualquier lado del eje.

1. Coloque el gancho de cinturón en posición de almacenaje.
2. Afloje el tornillo girándolo en sentido antihorario, con una llave plana o un destornillador de punta plana.
3. Quite el gancho de cinturón e insértelo en la ranura del lado opuesto de la unidad principal.
4. Apriete bien el tornillo, girándolo hacia la derecha. El gancho de cinturón puede quitarse de

la unidad principal solo cuando está en posición de almacenaje.

Panel de control

(1) Selección de modo de potencia de impacto

• Selección de potencia de impacto entre 3 modos (Suave, Medio, Fuerte).

Presione el botón de modo de potencia de impacto para cambiar. El modo cambia a fuerte, medio o suave cada vez que presiona el botón.

El destornillador está prefijado al modo de impacto "fuerte" cuando sale de fábrica.

Cuadro de guías de trabajo recomendadas

Indicación de modo de potencia de impacto	Aplicación recomendada
H 0 - 2300 rpm y 0 - 3000 ipm	Los trabajo que requireneden una torsión de alto naveldonde no hay posibiliidad deque se rompa el tornillo, su parte superior se corte o seafloje la broca. (Este ajusteofrece una torsiónxmax).Aplicaciones apropriadasincluyen: • Apriete de pernos M8 ymayores • Apriete de tornillos largosdurante el trabajo determinación inferior
M 0 - 1400 rpm y 0 - 2800 ipm	Los trabajo que requireneden una torsión limitada dondeexiste la posibiliidad de que eltornillo se rompa o su partesuperior se corte. (Este ajustelimita la torsión.) Aplicacionesapropriadas incluyen: • Apriete de pernos condiámetros niñosos (M6) • Apriete de tornillos paratrabajos metálicos cuandoinstala lámparas

S	Loseworks que requirende una torsión limitadadondeexiste la posibiliodeque el tumillo se rompa, su parte superior se corte o labroca se aflóje y se dañelasuperficie exterior terminada.(Este ajuste limita la torsión.)
0-1000 rpm	Apreciación apropiadas
y	incluyen:
0-2000 ipm	• Apriete de pernoss con diá-metro menor que M6 quepuede cortarse fácilmente• Apriete de tornillos enplástico moldeado• Instalación de cartón deyeso

Cada vez que presione se enciende o apaga la luz LED. La luz se enciende con muy poca corriente y no afecta adversamente el funcionamiento

miento del destornillador durante el uso o la calidad de la batería.

PRECAUCIÓN:

• La luz LED integrada se ha diseñado para iluminar el área de trabajo temporalmente.
• No lo utilice en lugar de una linterna normal ya que no tiene suficiente brillo.

Este producto está equipado con una luz indicadora incorporada.

Este producto está clasificado como "Producto LED de clase 1" para EN 60825-1.

Producto LED de clase 1

Precaución: NO MIRE FIJAMENTE EL HAZ DE LUZ.

(3) Luz de advertencia de sobrecalentamiento

Apagado (funcionamiento normal)

Destella: Sobrecalentamiento. Indica que se detuvo el funcionamiento por un sobrecalentamiento de la batería.

La función de protección contra sobrecalentamiento detiene el funcionamiento del destornillador para proteger la batería en el caso de sobrecalentamiento. La luz

La luz de advertencia de sobrecalentamiento en el panel de control destella cuando esta función está activada.

• Si se activa la función de protección de sobrecalentamiento, espere hasta que el destornillador se haya enfriado completamente (por lo menos 30 minutos). El destornillador estará listo para usar cuando se apague la luz de advertencia de sobrecalentamiento.
• Evite utilizar el destornillador de tal forma que la función de protección de sobrecalentamiento se active repetidamente.

(4) Luz de advertencia de batería baja

Apagado (funcionamiento normal)

Destella (sin carga) Se activó la función de protección de la batería

Una descarga excesiva (completa) de las baterías de Li-ión acorta dramáticamente su vida de servicio. El destornillador contiene una función de protección de batería diseñada para evitar una descarga excesiva de la batería.

• La función de protección de batería se activa inmediatamente antes de que la batería se quede completamente sin energía, haciendo que destelle la luz de advertencia de batería baja.
• Si se da cuenta de que destella la luz de advertencia de batería baja, cargue inmediatamente la batería.

[Bloque de pilas]

Para un uso adecuado de la batería

Batería de Li-ion (EY9L40)

• Para una vida óptima de la batería, guarde la batería de Li-ión siguiendo el uso sin carga.
• La variación de temperatura ambiente es de entre 0°C (32°F) y 40°C (104°F). Si la batería se usa cuando la temperatura de la batería es inferior a 0°C (32°F), la herramienta puede no funcionar correctamente.
• Cuando no se utilice la batería, manténgala separada de objetos metálicos, como clips de papel, monedas, llaves, clavos, tornillos u otros objetos metálicos pequeños que puedan actuar de conexión entre un terminal y el otro. Un cortocircuito entre los terminales de la batería puede ocasionar chispas, quemaduras o incendios.
• Cuando haga funcionar la batería, asegúrese de que el lugar de trabajo esté bien ventilado.
• Cuando se saque la batería del cuerpo principal de la herramienta, vuelva a cerrar inmediatamente la cubierta de la batería, para evitar que el polvo o la suciedad puedan ensuciar los terminales de la batería y provocar un cortocircuito.

Vida útil de la batería

Las baterías recargables tienen una vida útil limitada. Si el tiempo de funcionamiento se acorta mucho tras la recarga, sustituya la batería por una nueva.

Reciclado de la batería

ATENCIÓN:

Para la protección del medio ambiente y el reciclado de materiales, asegúrese de desecharla en un lugar especificado oficialmente, si hay uno en su país.

[Cargador de la batería]

Carga

Precauciones comunes para las baterías Li-ión/Ni-MH/Ni-Cd

NOTA:

• Cuando se vaya a cargar una batería fría (unos 0°C (32°F) o menos) en un cuarto cálido, deje la batería en la habitación durante al menos una hora y cárguela cuando se haya calentado a la temperatura de la habitación. De lo contrario, la batería puede no cargarse totalmente.
• Deje que se enfríe el cargador al cargar más de dos baterías de forma consecutiva.
• No introduzca sus dedos dentro del hueco del contacto, cuando esté sujetando el Cambiador o en ninguna otra ocasión.

PRECAUCIÓN:

Para impedir el riesgo de incendio o daños del cargador de batería.

• No utilice una fuente de alimentación de un generador motorizado.
• No tapone los orificios de ventilación del cargador y la batería.
• Desenchufe el cargador cuando no lo use.

Batería de Li-ión

NOTA:

Su batería no está totalmente cargada al momento de comprarla. Asegúrese de cargar la batería antes de utilizarla.

Cargador de batería (EY0L80)

1. Enchufe el cargador en la fuente de alimentación de CA.

NOTA:

Se pueden producir chispas cuando se inserta el enchufe en la alimentación eléctrica de CA, pero esto no es un problema en términos de seguridad.

1. Metafirmamente la batería en el cargador.

1. Alinee las marcas de alineación y coloque la batería en el enchufe del cargador. 2. Deslice hacia adelante en el sentido de la flecha.

1. La luz indicadora de energía permanecerá encendida durante la carga.

Cuando haya terminado la carga, se activará automáticamente un conmutador electrónico interno para impedir cualquier sobrecarga.

• No puede cargar la batería si esta está demasiado caliente (por ejemplo, inmediatamente después de haber trabajado mucho).

La luz de espera naranja seguirá destellando hasta que se enfríe la batería.

La carga comenzará automáticamente.

1. La luz de energía (verde) destellará lentamente cuando la batería se haya cargado a un 80%.
2. Cuando se complete la carga, la luz de carga empezará a destellar rápidamente en color verde.
3. Si la temperatura de la batería es de 0°C o menos, la batería demora más en cargarse completamente que el tiempo de carga normal.

Incluso cuando la batería está completamente cargada, tendrá aproximadamente 50% de la carga de una batería totalmente cargada a la temperatura de funcionamiento normal.

1. Si la luz de carga no se enciende inmediatamente después de enchufar el cargador o si la luz de carga no empieza a destellar rápidamente en verde después del tiempo de carga normal, consulte con un concesionario autorizado.
2. Si se vuelve a colocar una batería totalmente cargada en el cargador, se encenderá la luz de carga. Luego de algunos instantes, la lámpara de carga destellará rápidamente para indicar que la carga se ha completado.

Batería Ni-MH/Ni-Cd

NOTA:

Cargue una batería nueva, o una batería que no haya sido utilizada durante mucho tiempo, durante 24 horas seguidas para que la batería se cargue totalmente.

Cargador de batería (EY0L80)

1. Enchufe el cargador en la fuente de alimentación de CA.

NOTA:

Se pueden producir chispas cuando se inserta el enchufe en la alimentación eléctrica de CA, pero esto no es un problema en términos de seguridad.

1. Meta firmemente la batería en el cargador.

1. La luz indicadora de energía permanecerá encendida durante la carga.

Cuando haya terminado la carga, se accionará automáticamente un conmutador electrónico interno para impedir cualquier sobrecarga.

• No cargar la batería si esta está todavía caliente (por ejemplo, inmediatamente después de haber trabajado mucho).

La luz de espera naranja seguirá destellando hasta que se enfríe la batería. La carga comenzará automáticamente.

1. Cuando se complete la carga, la luz de carga empezará a destellar rápidamente en color verde.
2. Si la lámpara de carga no se enciende inmediatamente después de enchufar el cargador, o si después del tiempo de carga estándar la lámpara no se apaga, consulte con un distribuidor autorizado.
3. Si se vuelve a colocar una batería totalmente cargada en el cargador, se encenderá la luz de carga. Luego de algunos instantes, la lámpara de carga destellará rápidamente para indicar que la carga se ha completado.

INDICACIÓN DE LA LÁMPARA

Se enciende en verde

Se ha enchufado el cargador en la fuente de alimentación de CA. Está preparado para cargar.

Destella rápidamente en verde

La energía ha sido completada. (Carga completa.)

Destella en verde

La batería se cargó en aproximadamente 80% . (Carga usable sólo Li-ión)

Se enciende en verde

Ahora cargando.

Se enciende en naranja

La batería está fría.

La batería se está cargando lentamente para reducir la carga de la batería. (sólo Li-ión)

Destella en naranja

La batería está caliente. La energía comenzará cuando baje la temperatura de la batería.

Si la temperatura de la batería es de -10 °C o menos, la luz de carga (naranja) también empezará a destellar. La carga empezará cuando suba la temperatura de la batería (solo Li-ión).

Luz de estado de energía

Aparecerá Izquierda: verde Derecha: naranja

Destellan rápidamente en naranja y verde

No es posible realizar la carga. Existe un bloqueo de polvo o una falla de la batería.

Información sobre la eliminación para los sistemas de equipos eléctricos y electrónicos usados (particulares)

La aparición de este símbolo en un producto y/o en la documentación adjunta indica que los productos eléctricos y electrónicos usados no deben mezclarse con la basura doméstica general.

Para que estos productos se sometan a un proceso adecuado de tratamiento, recuperación y reciclaje, llévelos a los puntos de recogida designados, donde los admitirán sin coste alguno. En algunos países existe también la posibilidad de devolver los productos a su minorista local al comprar un producto nuevo equivalente.

Si desecha el producto correctamente, está contribuyendo a preservar valiosos recursos y a evitar cualquier posible efecto negativo

en la salud de las personas y en el medio ambiente que pudiera producirse bajo el tratamiento inadecuado de desechos. Póngase en contacto con su autoridad local para que le informen detalladamente sobre el punto de recogida designado más cercano.

De acuerdo con la legislación nacional, podrían aplicarse multas por la eliminación incorrecta de estos desechos.

Para empresas de la Unión Europea

Si desea desechar equipos eléctricos y electrónicos, póngase en contacto con su distribuidor o proveedor para que le informe detalladamente.

Información sobre la eliminación en otros países no pertenecientes a la Unión Europea

Este símbolo solo es válido en la Unión Europea.

Si desea desechar este producto, póngase en contacto con las autoridades locales o con su distribuidor para que le informen sobre el método correcto de eliminación.

IV. MANTENIMIENTO

Utilice solo un paño suave y seco para limpiar la herramienta. No utilice paños húmedos, bencina, diluyentes u otros disolventes volátiles de limpieza.

V. PAR DE APRIETE

La potencia necesaria para apretar un perno variará en función del material y el tamaño del perno, así como del material que se está acoplando. Elija la duración del tiempo de apriete en consecuencia.

Se facilitan a continuación los valores de referencia.

(Puede variar según las condiciones de apriete.)

Factores que afectan al par de apriete

El par de apriete resulta afectado por una amplia variedad de factores, incluidos los siguientes. Tras el apriete, compruebe siempre el par con una llave de tuercas de par.

1) Tensión

Cuando la batería se ha prácticamente descargado, la tensión decrece y el par de apriete baja.

Condiciones de apriete de pernos

M10 x 35 mm. M12, M14, M16 x 45 mm

N·m (kgf-cm)

Perno estándar

Condiciones de apriete

• Se utilizan los siguientes pernos.

Perno estándar: Tipo de resistencia 4,8 Grupo de alta ductilidad 12,9

2) Tiempo de apriete

Un tiempo de apriete mayor da como resultado un par de apriete incrementado. Un apriete excesivo, no obstante, no añade valor y reduce la vida útil de la herramienta.

3) Diámetros diferentes de perno

El cambio del diámetro del perno afecta al par de apriete.

En general, al aumentar el diámetro del perno, asciende el par de apriete.

4) Condiciones de apriete

• El par de apriete variará, incluso con el mismo perno, según el coeficiente del tipo, longitud y par (el coeficiente fijo indicado por el fabricante en el proceso de producción).
• El par de apriete variará, incluso con el mismo material del perno (ej. acero), en función del acabado de la superficie.
• El par se reduce mucho cuando el perno y la tuerca empiezan a girar juntos.

5) Juego del enchufe

El par disminuye en la medida en que se utiliza para apretar un perno la configuración de seis caras del enchufe de tamaño incorrecto.

6) Interrupción (disparador de control de velocidad variable)

La torsión baja cuando se usa la unidad con un interruptor no presionado completamente.

7) Efecto del adaptador de conexión

El par de apriete disminuirá con el uso de una junta universal o un adaptador de conexión.

VI. ACCESORIOS

Utilice solo brocas adecuadas al tamaño del portabrocas.

VII. ANEXO

MÁXIMAS CAPACIDADES RECOMENDADAS

Modelo		EY7540
Apriete de tornillo	Tornillo para podera	φ 3,5 - φ 9,5 mm (1/8" - 3/8")
	Tornillo autoroscante	φ 3,5 - φ 6 mm (1/8" - 1/4")
Apriete de perno		Perno normal: M6 – M16 Perno de gran tracción: M6 – M12

VIII. ESPECIFICACIONES

UNIDAD PRINCIPAL

Modelo		EY7540
Motor		14,4 V CC
Sin velocidad dearga	modo suave	0 - 1000 /min (rpm)
	modo medio	0 - 1400 /min (rpm)
	modo fuerte	0 - 2300 /min (rpm)
Torsión Tmaxima		150 N·m (1530 kgf-cm, 1330 pulg.-lbs.)
Impactos porminuto	modo suave	0 - 2000 /min (ipm)
	modo medio	0 - 2800 /min (ipm)
	modo fuerte	0 - 3000 /min (ipm)
Longitud total		158 mm (6-1/4")
Peso (con batería: EY9L40)		1,45 kg (3,1 lbs)

BATERÍA

Modelo	UY9L40
Batería de almacenaje	Batería Li-ión
Tensión de batería	14,4 V CC (3,6 V x 4 celdas)
Capacidad	3 Ah

CARGADOR DE BATERÍA

Modelo	EY0L80
Régimen	Vea la placá de asignaciones en la parte inferior del cargador.
Peso	0,95 kg (2,1 lbs)

[Batería de Li-ión]

Tiempo de entrega		14,4 V
	3 Ah	EY9L40Utilizable: 35 min. Completa: 50 min.

[Batería Ni-MH/Ni-Cd]

Tiempo de entrega		7,2 V	9,6 V	12 V	15,6 V	18 V	24 V
	1,2 Ah	UY9065	UY9080	UY9001
		UY9066	UY9086
		20 min.
	1,7 Ah		UY9180	UY9101
			UY9182	UY9103
			25 min.
	2 Ah	UY9168	UY9188	UY9106	UY9136		UY9116
				UY9107			UY9117
				UY9108			60 min.
		30 min.
	3 Ah			UY9200	UY9230		UY9210
				45 min.			90 min.
	3,5 Ah			UY9201	UY9231	UY9251
				55 min.		65 min.

NOTA: Este cuadro puede contener modelos no disponibles en su país. Consulte el más reciente catálogo general.
