Produkttype	Trådløs slagboremaskine
Mærke	PANASONIC
Model	EY7540
Strømforsyning	Li-ion batteri 14,4 V DC, 3 Ah (EY9L40)
Tomgangshastighed (blød tilstand)	0 – 1000 omdr./min
Tomgangshastighed (middel tilstand)	0 – 1400 omdr./min
Tomgangshastighed (hård tilstand)	0 – 2300 omdr./min
Slag pr. minut (blød tilstand)	0 – 2000 slag/min
Slag pr. minut (middel tilstand)	0 – 2800 slag/min
Slag pr. minut (hård tilstand)	0 – 3000 slag/min
Maksimalt drejningsmoment	150 N·m
Samlet længde	158 mm
Vægt (med batteri)	1,45 kg
Patron	Hurtig sekskant 6,35 mm (1/4 tomme)
LED-lys	Integreret, klasse 1
Effekttilstande	3 indstillinger: blød, middel, hård
Sikkerhed	Beskyttelse mod overophedning og overafladning
Lader	Model EY0L80, opladningstid 35 min (brugbar) / 50 min (fuld)
Medfølgende tilbehør	Li-ion batteri 3 Ah, lader, bæltekrog
Vedligeholdelse	Rengør med en tør klud; brug ikke vand eller opløsningsmiddel
Generelle oplysninger	Indendørs brug; følg sikkerhedsanvisningerne

Ofte stillede spørgsmål - EY7540 PANASONIC

Hvordan skifter jeg et bor på boremaskinen EY7540?

For at installere eller fjerne et bor skal du først frakoble batteriet. Træk kraven på den hurtige sekskantpatron udad, indsæt boret (6,35 mm), og slip derefter kraven. Kontrollér, at boret sidder godt fast ved at trække i det.

Hvilket batteri er kompatibelt med model EY7540?

Det kompatible batteri er Panasonic EY9L40, et Li-ion batteri på 14,4 V og 3 Ah. Brug udelukkende denne model for at sikre ydeevne og sikkerhed.

Hvordan oplader jeg batteriet korrekt?

Brug laderen EY0L80. Tilslut den til en stikkontakt, indsæt batteriet ved at justere markeringerne. Den grønne lysdiode blinker hurtigt, når opladningen er færdig. Hvis batteriet er varmt, blinker den orange lysdiode: vent, til det er kølet af.

Kan boremaskinen bruges i længere tid ad gangen?

Det anbefales ikke at bruge værktøjet kontinuerligt med flere batterier uden pause. Lad værktøjet køle af i mindst 30 minutter, før du skifter til et andet batteri for at undgå overophedning.

Hvordan indstiller jeg rotationsretningen?

Brug frem/tilbage-venderen placeret over aftrækkeren. Skub den til venstre for fremadrotation, til højre for bagud. Aktiver den aldrig, mens boret stadig drejer.

Hvad betyder de forskellige effekttilstande (blød, middel, hård)?

Den hårde tilstand giver maksimalt drejningsmoment (150 Nm) til M8-bolte og større. Den middel tilstand begrænser drejningsmomentet til M6-bolte. Den bløde tilstand er egnet til små skruer og skrøbelige materialer som plast.

Hvordan bruger jeg bæltekrogen?

Skub låsehåndtaget for at låse krogen op, træk den ud af holderen, og slip derefter håndtaget for at låse den fast. Den kan monteres på begge sider af værktøjet. Sørg for at stramme fastgørelsesskruen ordentligt.

Hvad gør jeg, hvis overophedningsindikatoren blinker?

Overophedningsadvarselsindikatoren (blinkende LED) angiver, at den termiske beskyttelse er aktiveret. Stop værktøjet, og lad det køle helt af (mindst 30 minutter), før du bruger det igen.

Hvordan rengør jeg boremaskinen EY7540?

Rengør enheden med en tør, ren klud. Brug ikke vand, opløsningsmiddel eller flygtige rengøringsmidler for at undgå at beskadige de elektriske komponenter.

Er boremaskinen leveret med et opladet batteri?

Batteriet er ikke fuldt opladet ved køb. Før første brug skal du oplade det helt (ca. 50 minutter) med den medfølgende lader for at opnå fuld kapacitet.

BRUGSANVISNING EY7540 PANASONIC

Gennemlæs denne betjeningsvejledning før brug, og gem den til fremtidig reference.

Læs hæftet med "Sikkerhedsinstruktioner" omhyggeligt før brug.

I. EKSTRA SIKKERHEDSREGLER

1) Brug høreværn, når værktøjet anvendes i længere tid. 2) Vær opmærksom på, at dette værktøj altid er klar til at kunne betjenes, da det ikke skal sættes i en stikkontakt. 3) Når der skrues eller bores ind i vægge, gulve eller lignende, kan man støde på strømførende ledninger. BERØR IKKE DEN HEXAGONALE BOREPATRON ELLER NOGEN AF DE FORRESTE METALDELE PÅ VÆRKTØJET! Hold kun værktøjet i plasthåndtaget for at forhindre elektrisk stød, hvis du skulle skrue eller bore ind i en strømførende ledning. 4) Anvend IKKE grebet til forlæns/baglæns retning, når hovedafbryderen er aktiveret. Batteriet vil hurtigt blive afladet, og der kan opstå skade på værktøjet. 5) Under opladning kan det ske, at opladeren bliver en smule varm. Dette er normalt. Oplad IKKE batteriet over en længere periode. 6) Når værktøjet opbevares eller transporteres, skal grebet til forlæns/baglæns retning sættes i midterstillingen (omskifter-lås). 7) Belast ikke værktøjet ved at holde hastighedskontroltriggeren halvt ned (hastighedskontrolfunktion), således at motoren stopper.

Symbol	Betydning
V	Volt
---	Jævnstrøm
n0	Ubelastet hastighed
.../min	Omdrejninger eller slag pr. minut
Ah	Batteripakningens elektriske kapacitet
	Læs brugsvejledningen inden drug
	Kun til indendørs drug

II. MONTERING

Montering eller afmontering af bit

BEMÆRK:

• Når et bit monteres eller afmonteres, skal batteripakningen tages af værktøjet, eller triggeren skal stilles i midterstilling (omskifterlås).
• Tag fat i manchetten på borepatronen til hurtig tilslutning, og træk den ud fra drevet.
• Sæt bitset ind i borepatronen. Slip manchetten.
• Manchetten vil gå tilbage til udgangsstillingen, når den slippes.
• Træk i bitset for at sikre dig, at det ikke kommer ud.
• For at tage bitset ud, skal man trække manchetten ud på samme måde.

FORSIGTIG:

• Hvis manchetten ikke går tilbage til udgangspositionen, eller bitset kommer ud, når der trækkes, er bitset ikke blevet ordentligt fastgjort. Forvis dig om, at bitset er ordentligt fastgjort inden brug.

Anvend 6,35 mm (1/4") sekskantede bits. For at sikre, at bitset sidder godt fast, kan man anvende sekskantede bits med en pal på 9,5 mm (3/8").

Isætning og udtagning af batteripakningen

1. Tilslutning af batteripakningen:

Sæt flugtemærkerne på linje og sæt batteripakningen på.

• Skyd batteripakningen i stilling, indtil den klikker på plads.

1. Udtagning af batteripakningen:

Tryk på knappen foran for at frigøre batteripakningen.

III. BETJENING [Hoveddel]

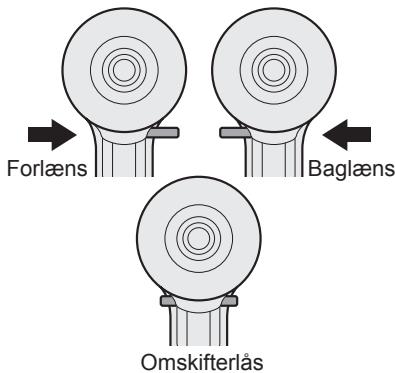

Anvendelse af grebet til forlæns/baglæns retning

FORSIGTIG:

For at forhindre skade må grebet til forlæns/baglæns retning ikke anvendes, før bitset er helt stoppet.

Forlæns rotation - betjening af omskifter

1. Tryk på grebet, hvis du ønsker forlæns rotation.
2. Tryk let på triggeren for at starte værktøjet langsomt.
3. Hastigheden øges i takt med, at triggeren trykkes ind, således at iskruning af skruer kan ske effektivt. Bremsen virker, og bitset stopper straks, når triggeren slippes.
4. Efter brugen skal grebet sættes i miter-stillingen (omskifterlås).

Baglæns rotation - betjening af omskifter

1. Tryk på grebet, hvis du ønsker baglæns rotation. Kontroller rotationsretningen inden brugen.
2. Tryk let på triggeren for at starte værktøjet langsomt.
3. Efter brugen skal grebet sættes i miter-stillingen (omskifterlås).

FORSIGTIG:

For at forhindre, at værktøjet overophedes, må man ikke anvende det uafbrudt med brug af to eller flere batteripakninger. Et værktøj skal have tid til at køle af, inden der skiftes batteripakning.

Hvordan bæltekrogen bruges

ADVARSEL!

• Forvis dig om, at bæltekrogen er fastgjort sikkert til hovedapparatet med skruen fast tilspændt. Hvis bæltekrogen ikke er spændt godt fast til hovedapparatet, er der risiko for, at krogen går af, hvorved hovedapparatet kan falde ned. Dette kan resultere i et uheld eller personskade.
• Kontroller periodisk skruens stramning. Stram den godt til, hvis den er løs. Sørg for, at bæltekrogen er sat godt og ordentlig fast i livremmen eller andet bælte. Vær opmærksom på, at apparatet ikke glider af bæltet. Dette kan resultere i et uheld eller personskade. Når hovedapparatet holdes af bæltekrogen, må du ikke hoppe eller løbe med den. Dette kan medføre, at krogen glider af, hvorved hovedapparatet kan falde ned. Dette kan resultere i et uheld eller personskade.
• Når bæltekrogen ikke anvendes, skal den anbringes i udgangspositionen, da den ellers kan gribe fat i noget.

Dette kan resultere i et uheld eller personskade.

• Når apparatet er hægtet på livremmen ved hjælp af bæltekrogen, må der ikke monteres andre bits end skruetrækkerbits på apparatet. Et skarpt kantet objekt, f.eks. et borebit, kan forårsage et uheld eller personskade.

Indstilling af bæltekrogens vinkelposition

1. Skyd låsehandtaget til bæltekrogen ① i stilling og hold det for at frigøre bæltekrogen.
2. Træk bæltekrogen fra udgangspositionen ② og indstil den.
3. Frigør låsehandtaget til bæltekrogen for at låse bæltekrogens vinkel.

1. Forvis dig om, at bæltekrogen er ordentligt fastlåst. Kontroller ligeledes, at bæltekrogens låsearm er låst i position ③.

Bæltekrogen kan indstilles i denne position. Lås den i den rigtige position inden brug.

For at sætte krogen i udgangsposition, skal du følge trin 1 og 2 herover, og derefter sænke bæltekrogen.

For at fastgøre låsen, følges punkt 3 og 4 herover.

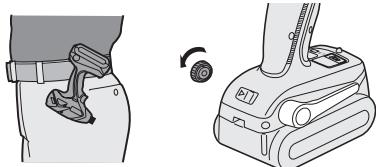

Ændring af bæltekrogens placering

Bæltekrogen kan sættes på begge sider af maskinen.

1. Sæt bæltekrogen i udgangspositionen.
2. Løsn skruen ved at dreje den mod uret med en fladhovedet skruetrækker.
3. Tag bæltekrogen ud og sæt den ind i rillen på den anden side af maskinen.
4. Stram skruen godt til ved at dreje den med uret.

Bæltekrogen kan kun tages ud af maskinen, når den er i udgangspositionen.

Kontrolpanel

(1) Valg af slagkraftfunktion

• Der kan vælges mellem 3 indstillinger af slagkraft (svag, mellem, kraftig).

Tryk på slagkraftfunktionsknappen for at indstille slagkraften. Ved hvert tryk på knappen skifter indstillingen til svag, mellem eller kraftig.

Drevet er forindstillet til slagkraftindstillingen "kraftig", når værktøjet sendes fra fabrikken.

Oversigt over anbefalede arbejdsretningslinjer

Slagkraft-visning	Anbefalet anvendelse
H 0-2300 odomr./min. og 0-3000 slag/min.	Opgaver, som kræver et hjot moment, hvor der er risiko for at en skrue brækker, dens spids skæres af, eller bitset går lös. (Denne indstilling giver maks. moment). Passende anvendelse inkluderer: • Stramning af M8 og større bolte • Stramning af Lange skruer under afpudsningsarbejde af interiør
M 0-1400 odomr./min. og 0-2800 slag/min.	Opgaver, som kræver begrænsenet moment, hvor der er risiko for at en skrue brækker, dens spids skæres af, eller bitset går lös. (Denne indstilling begrænsen momentet). Passende anvendelse inkluderer: • Stramning af bolte med mindre diameter (MB) • Stramning af metalarbjedskruer,ningar, der installeres fast inventar
S 0-1000 odomr./min. og 0-2000 slag/min.	Opgaver, som kræver begrænsenet moment, hvor der er risiko for at en skrue brækker, dens spids skæres af, eller bitset går lös og beskadiger en afl GLUTET eksteriørflade. (Denne indstilling begrænsen momentet). Passende anvendelse inkluderer: • Stramning af mindre bolte end M6, som nemt kan afskæres • Stramning af skruer i formet plastic • Installering af væGPLader af gips

• slag/min. = Slag i minuttet

(2) LED-lys

Et tryk på bevirker, at LED-lyset tændes og slukkes.

Lyset lyser med en meget lav strøm, og det påvirker ikke skruetrækkerens ydelse negativt under brug eller dens batterikapacitet.

rens ydelse negativt under brug eller dens batterikapacitet.

FORSIGTIG:

• Det indbyggede LED-lys er beregnet til at oplyse et lille arbejdsområde midlertidigt.
• Anvend det ikke som erstatning for en almindelig lommelygte, da det ikke har tilstrækkelig lysstyrke.

Dette produkt har et indbygget LED-lys. Dette produkt er klassificeret i "Klasse 1 LED-produkt" til EN 60825-1.

Blinker: Overophedning. Betyder, at anvendelsen er blevet stoppet på grund af overophedning af batteriet.

Overophedningsbeskyttelsesfunktionen stopper skruetrækkeren for at beskytte batteripakningen i tilfælde af overophedning. Advarselslampen for overophedning på kontrolpanelet blinker, når denne egenskab er aktiveret.

• Hvis overophedningsbeskyttelsesfunktionen aktiveres, skal du give skruetrækkeren tid til at køle helt af (mindst 30 minutter). Skruetrækkeren er klar til brug igen, når advarselslampen til overophedning slukker.
• Undgå at anvende skruetrækkeren på en sådan måde, at overophedningsbeskyttelsesfunktionen aktiveres gentagne gange.

(4) Advarselslampe for lav batterieffekt

Fra (normal anvendelse)

Blinker (ingen opladning) Batteribeskyttelsesfunktionen er aktiveret

Ekstrem (fuld) afladning af Li-ion-batterier vil afkorte deres levetid betragteligt. Skruetrækkeren er udstyret med en bat

teribeskyttelsesfunktion til forhindring af ekstrem afladning af batteripakningen.

• Batteribeskyttelsesfunktionen aktiveres umiddelbart inden batteriet mister sin effekt, hvilket bevirker, at advarselslampen for lav batterieffekt begynder at blinke.
• Hvis du bemærker, at advarselslampen for lav batterieffekt blinker, skal du straks oplade batteripakningen.

[Batteripakning]

Korrekt brug af batteripakningen

Li-ion batteripakning (EY9L40)

Opbevar Li-ion batteripakningen efter brug uden at oplade den, således at optimal batterilevetid opnås. - Det omgivende temperaturområde er mellem 0°C (32°F) og 40°C (104°F). Hvis batteripakken anvendes, når batteri-temperaturen er under 0°C (32°F), kan der opstå problemer i værktøjets funktion. Når batteriet ikke anvendes, skal det holdes på god afstand af andre metalgenstande som for eksempel papirclips, mønter, nøgler, skruer og andre mindre metalgenstande, som kan forårsage en tilslutning fra en terminal til en anden. Kortslutning af batteriterminalerne kan frembringe gnister, forbrændinger eller ildebrand. Når du anvender batteripakningen, skal du sørge for, at arbejdsstedet er velventileret. - Når batteripakningen er taget af værktøjet, skal batteripakningens dæksel straks sættes på for at forhindre, at støv og snavs forurener batteriterminalerne og forårsager kortslutning.

Batteripakningens levetid

De udskiftbare batterier har en begrænset levetid. Hvis betjeningstiden bliver meget kort efter opladningen, skal batteripakningen udskiftes med en ny.

Genbrug af batterier

OBS:

For at beskytte miljøet og genbruge materialer, skal du altid huske at bortskaffe udtjente batterier på forskriftsmæssig vis, dvs. indlevere dem til et sted, der er godkendt af myndighederne, hvis et sådant forefindes i dit land.

[Batterioplader]

Opladning

Almindelige sikkerhedsforskrifter for Li-ion/Ni-MH/Ni-Cd batteripakning

BEMÆRK:

• Når man vil oplade en kold batteripakning (under 0°C (32°F)) i et varmt rum, så anbring batteripakningen i rummet mindst en time, så dens temperatur kan komme på niveau med rummets, inden den oplades. I modsat fald er det ikke sikkert, at batteripakningen vil blive helt opladet. Lad opladeren køle ned ved genopladning af flere end to batteripakninger efter hinanden.
• Sæt ikke fingre ind i kontaktåbningen, når ladeaggregatet holdes i hænderne eller flyttes.

FORSIGTIG:

Forebyggelse af risiko for brand eller skade på batteriopladeren.

• Anvend ikke strøm fra en generator på en motor.
• Tildæk ikke ventilationshullerne på ladeaggregatet og på batteripakken.
• Tag opladeren ud af forbindelse, når den ikke skal anvendes.

Li-ion batteripakning

BEMÆRK:

Batteripakningen er ikke fuldt opladet på købstidspunktet. Sørg for at oplade batteriet før brug.

Batterioplader (EY0L80)

1. Stik opladerens stik ind i en stikkontakt fra lysnettet.

BEMÆRK:

Der kan opstå gnister, når stikket sættes i stikkontakten, men dette er ikke noget sikkerhedsproblem.

1. Sæt batteripakningen helt ind i opladeren.

1 Sæt flugtmærkerne på linje og anbring batteriet på dokken på opladeren.

2 Tryk fremad i pilens retning.

1. Under opladningen vil opladelampen lyse. Når opladningen er afsluttet, vil en indre elektronisk omskifter automatisk udløses for at forhindre overopladning.
2. Opladningen starter ikke, hvis batteripakningen er varm (for eksempel umiddelbart efter ekstra svær betjening).

Den orangefarvede lampe blinker, indtil batteriet er kølet af.

Opladningen begynder straks derefter.

1. Opladelampen (grøn) blinker langsomt, når batteriet er omkring 80% opladet.
2. Når opladningen er færdig, vil opladelampen begynde at blinke hurtigt i grøn farve.
3. Hvis temperaturen af batteripakningen er lav, vil det tage længere tid at oplade batteripakningen, sammenlignet med standardopladetiden.

Selv hvis batteriet er fuldt opladet, vil det have omkring 50% af effekten i et fuldt opladet batteri ved normal brugstemperatur.

1. Hvis driftslampen ikke tændes straks, efter at opladeren er sat i forbindelse, eller hvis opladelampen efter standardopladetiden ikke blinker hurtigt i grønt, skal du rådføre dig med en autoriseret forhandler.
2. Hvis en fuldt opladet batteripakning sættes ind i opladeren, vil opladelampen begynde at lyse. Efter nogle minutter vil ladelampen blinke hurtigt for at indikere, at opladningen er afsluttet.

Ni-MH/Ni-Cd batteripakning

BEMÆRK:

Oplad en ny batteripakning, eller en batteripakning, der ikke har været anvendt i længere tid, i ca. 24 timer, så batteriet oplades helt.

Batterioplader (EY0L80)

1. Stik opladerens stik ind i en stikkontakt fra lysnettet.

BEMÆRK:

Der kan opstå gnister, når stikket sættes i stikkontakten, men dette er ikke noget sikkerhedsproblem.

1. Sæt batteripakningen helt ind i opladeren.

1. Under opladningen vil opladelampen lyse. Når opladningen er afsluttet, vil en indre elektronisk omskifter automatisk udløses til forhindring af overopladning.
2. Opladningen starter ikke, hvis batteripakningen er varm (for eksempel umiddelbart efter ekstra svær betjening).

Den orangefarvede lampe blinker, indtil batteriet er kølet af. Opladningen begynder straks derefter.

1. Når opladningen er færdig, vil opladelampen begynde at blinke hurtigt i grøn farve.
2. Hvis ladelampen ikke tænder straks efter at opladeren er tilsluttet en stikkontakt, eller hvis lampen ikke slukker efter en standardopladning, søg henvendelse til en autoriseret forhandler.
3. Hvis en fuldt opladet batteripakning sættes ind i opladeren igen, vil opladelampen begynde at lyse. Efter nogle minutter vil ladelampen blinke hurtigt for at indikere at opladningen er afsluttet.

LAMPEINDIKERINGER

	Lyser grønt Opladeren er sat i lysnetadapteren. Klar til opladning.
	Blinker hurtigt i grønt Opladning er afsluttet. (Fuld opladning)
	Blinker grønt Batteriet er omkring 80% opladet. (Brugbar opladning. Kun Li-ion batteri)
	Lyser grønt Lader.
	Lyser orange Batteripakningen er kold. Batterpakningen oplades langsomt for at reducere belastnin-gen af batteriet (kun Li-ion batteri).
	Blinker orange Batteripakningen er varm. Opladningen vil begynde, SSE snart batteripakningsens temperatur er faldet.
	Hvis batteripakningsens temperatur er -10°C aller derunder, vil opladelampen (orange) ogss begynde at blinke. Opladningen vil begynde, SSE Batteripakningsens statustemperatur stiger (kun Li-ion batteri).
	Ændring af statuslampen Venstre: grøn Højre: orange vil blive vist
	Blinker hurtigt i;bade orange og grønt Opladning ikke mulig. Batteripakningen er tilsmudset eller defekt.

Oplysninger til brugerne om afhændelse af elektriske apparater og elektronisk udstyr (private husholdninger)

Når produkter og/eller medfølgende dokumenter indeholder dette symbol, betyder det, at elektriske apparater og elektronisk udstyr ikke smides ud sammen med det almindelige husholdningsaffald.

For at sikre en korrekt behandling, indsamling og genbrug, skal du aflevere disse produkter på dertil indrettede indsamlingssteder, hvor de vil blive modtaget uden ekstra omkostninger. I nogle lande er der også mulighed for, at du kan indlevere dine produkter hos den lokale forhandler, hvis du køber et nyt og tilsvarende produkt.

Hvis du afhænder dette produkt på korrekt vis, vil du være med til at

spare på de værdifulde naturlige råstoffer og forhindre eventuelle negative påvirkninger på folkesundheden og miljøet, hvilket ellers kunne blive følgerne af en forkert håndtering af affaldet. Kontakt de lokale myndigheder for at få yderligere oplysninger om, hvor du kan finde det nærmeste indsamlingssted.

I visse lande vil en forkert afhændelse af affaldet medføre en bødestraf i henhold til de gældende bestemmelser på området.

Professionelle brugere i EU

Hvis du ønsker at smide elektriske apparater eller elektronisk udstyr ud, skal du kontakte din forhandler eller leverandør for at få yderligere oplysninger.

Oplysninger om afhændelse i lande uden for EU

Dette symbol er kun gyldigt i EU.

Hvis du ønsker at afhænde dette produkt, skal du rette henvendelse til de lokale myndigheder eller din forhandler. Her kan du få oplysninger om, hvordan du bedst kommer af med produktet.

IV. VEDLIGEHOLDELSE

Brug kun en tør, blød klud til at tørre apparatet af med. Brug ikke en fugtig klud, fortynder, benzin eller andre flygtige opløsningsmidler til rengøringen.

V. STRAMNINGSMOMENT

Den kraft, som er nødvendig til stramning af en bolt, vil være forskellig, alt efter boltens materiale og størrelse, såvel som den materiale, der skal boltes. Vælg længden af stramningstiden i overensstemmelse hermed.

Referenceværdier findes herunder.

(De kan være forskellige, alt efter stramningsbetingelserne)

Stramningsmomentet påvirkes af mange forskellige faktorer, inklusive de følgende. Kontroller altid momentet med en momentnøgle efter stramningen.

1) Spænding

Når batteripakningen er næsten udtjent, mindskes spændingen, hvilket bevirker, at stramningsmomentet falder.

Længere stramningstid resulterer i et højere stramningsmoment. Overdreven stramning er imidlertid ikke tjenligt og forkorter værktøjets levetid.

3) Forskellig boltdiameter

Størrelsen af boltdiameteren påvirker stramningsmomentet.

Almindeligvis stiger stramningsmomentet, når boltdiameteren bliver større.

4) Stramningsbetingelser

• Stramningsmomentet vil være forskelligt, selv med den samme bolt, alt efter klassifikation, længde og momentkoefficient (den faste koefficient angives af fabrikanten ved fremstillingen).
• Stramningsmomentet vil være forskelligt, selv med det samme boltningsmateriale (dvs. stål), alt efter overfladebeskaffenheden. Momentet reduceres drastisk, når bolten og møtrikken begynder at rotere sammen.

5) Borepatrons spillerum

Drejningsmomentet mindskes, så snart en sekskantkonfiguration af en borepatron med forkert størrelse anvendes til at stramme en bolt.

6) Omskifter (Kontroludøser for variabel hastighed)

Momentet sænkes, hvis maskinen anvendes uden at afbryderen er trykket helt ned.

7) Virkning af til slutningsadapteren

Stramningsmomentet vil blive mindsket via anvendelse af et universalled eller en tilslutningsadapter.

VI. TILBEHØR

Anvend kun bits, som passer til størrelsen af borpatronen.

VII. APPENDIKS

MAKS. TILLADTE KAPACITETER

Model		EY7540
Skrueidrivning	Træskrue	φ 3,5 - φ 9,5 mm (1/8" - 3/8")
	Selyborende skrue	φ 3,5 - φ 6 mm (1/8" - 1/4")
Stramning af bolte		Standard bolt: M6 - M16 Bolt med stor trækstyrke: M6 - M12

VIII. TEKNISKE SPECIFIKATIONER

HOVEDENHED

Model		EY7540
Motor		14,4 V DC
Ubelastet hastighed	svag indstilling	0 - 1000 /min (omdr./min.)
	mellem indstilling	0 - 1400 /min (omdr./min.)
	kraftig indstilling	0 - 2300 /min (omdr./min.)
Maks. drejningsmoment		150 N·m (1530 kgf-cm, 1330 in-lbs.)
Slag i minuttet	svag indstilling	0 - 2000 /min (slag/min.)
	mellem indstilling	0 - 2800 /min (slag/min.)
	kraftig indstilling	0 - 3000 /min (slag/min.)
Længei alt		158 mm (6-1/4")
Vægt (med batteripakning: EY9L40)		1,45 kg (3,1 lbs)

BATTERIPAKNING

Model	EY9L40
Opbevaringsbatteri	Li-ion batteri
Batterispænding	14,4 V DC (3,6 V x 4 celler)
Kapacitet	3 Ah

BATTERIOPLADER

Model	EY0L80
Mærkedata	Se mærkepladen på undersiden af opladeren.
Vægt	0,95 kg (2,1 lbs)

[Li-ion batteripakning]

Opladningstid		14,4 V
	3 Ah	EY9L40 Brugbar: 35 min.
		Fuld: 50 min.

[Ni-MH/Ni-Cd batteripakning]

Opladningstid		7,2 V	9,6 V	12 V	15,6 V	18 V	24 V
	1,2 Ah	EY9065	EY9080	EY9001
		EY9066	EY9086
		20 min.
	1,7 Ah		EY9180	EY9101
			EY9182	EY9103
			25 min.
	2 Ah	EY9168	EY9188	EY9106	EY9136		EY9116
				EY9107			EY9117
				EY9108			60 min.
		30 min.
	3 Ah			EY9200	EY9230		EY9210
				45 min.			90 min.
	3,5 Ah			EY9201	EY9231	EY9251
				55 min.		65 min.

BEMÆRK: Denne oversigt kan inkludere modeller, der ikke findes i dit område. Se venligst det nyeste, almindelige katalog.

Ved at trykke vil lyset tændes og slukkes. Lyset bruger meget lidt strøm, og det vil ikke påvirke motorydelsen under brug eller batterikapaciteten nævneværdigt.

FORSIKTIG:

• Det indbyggede LED-lys er lavet til midlertidig belysning af et mindre arbejdsområde.
• Brug ikke LED-lyset som en erstatning for en lommelygte, fordi det ikke giver nok lys.

Dette produkt har indbygget LED-lys. Dette produkt er klassificeret i "Klasse 1 LED-produkt" i henhold til EN 60825-1.

Genopladelige batterier har en begrænset levetid. Hvis brugstiden er uvanlig kort selv efter en korrekt opladning, bør batteriet udskiftes med et nyt.

Batteripakken er ikke ladet helt op fra fabrikken. Sørg for at oplade batteriet, før det tages i brug.

Batterilader (EY0L80)

1. Laderen tilsluttes netstrøm.

MERK:

Laderen kobles til vekselstrømskontakten.

Klar til lading.

Batteripakken er avkjølt.

Når et produkt og/eller medfølgende dokumenter er merket med dette symbolet, betyr det at det elektriske eller elektroniske utstyret ikke bør kasseres sammen med vanlig husholdningsavfall.

Hvis du ønsker å kassere dette produktet, må du ta kontakt med forhandleren eller de lokale myndighetene og spørre dem om hvordan det skal kasseres på riktig måte.

IV. VEDLIKEHOLD
