PANDUAN PENGGUNA Z87 Extreme11ac ASROCK

Terima kasih telah membeli motherboard ASRock Z87 Extreme11/ac, motherboard

andal yang diproduksi di bawah kendali mutu ketat dan berkesinambungan dari

ASRock. Motherboard ini memberikan performa luar biasa dengan desain canggih

yang meneguhkan komitmen ASRock terhadap kualitas dan ketahanan.

2 x Sekrup mSATA Karena spesikasi motherboard dan perangkat lunak BIOS dapat di-update, maka isi doku-

mentasi ini akan berubah sewaktu-waktu tanpa pemberitahuan sebelumnya. Jika terdapat

perubahan pada dokumentasi ini, maka versi baru akan tersedia di situs web ASRock tanpa

pemberitahuan lebih lanjut. Jika Anda memerlukan dukungan teknis terkait motherboard

ini, kunjungi situs web kami untuk mendapatkan informasi khusus tentang model yang Anda

gunakan. Anda juga dapat menemukan kartu VGA dan daar dukungan CPU terkini di situs

web ASRock. Situs web ASRock http://www.asrock.com.Z87 Extreme11/ac

Bentuk dan Ukuran EATX

konduktif berkualitas tinggi buatan Jepang)

MFC (Multiple Filter Cap) (Menyaring berbagai noise dengan

Celeron® generasi ke-4 dalam kemasan LGA1150

Mendukung CPU Intel® K-Series tidak terkunci

pada x16 (PCIE5); dua pada x8 (PCIE1) / x16 (PCIE5); tiga

didukung dengan prosesor yang terintegrasi GPU.

Mendukung Teknologi HDMI dengan resolusi maksimum

xvYCC, dan HBR (High Bit Rate Audio) dengan Port HDMI

(memerlukan monitor HDMI yang kompatibel)

Mendukung HDCP dengan Port HDMI dan mini DisplayPort/

Mendukung pemutaran Blu-ray (BD) 1080p Full HD dengan

port HDMI dan mini DisplayPort/underbolt™ 2

Mendukung kecepatan transfer data hingga 20Gbps dengan

- 115dB SNR DAC dengan Amplier Diferensial

Mendukung LAN Ganda dengan Teaming

Mendukung sambungan nirkabel berkecepatan tinggi hingga

2 Antena untuk mendukung Teknologi Ragam Industri 2 (Kel-

Mendukung Bluetooth 4.0 / 3.0 + Kecepatan tinggi kelas II Panel I/O Belakang

6 x Konektor SATA3 6,0 Gb/s dengan Intel® Z87, mendukung

2 x Konektor mSATA dari Intel® Z87, mendukung RAID (RAID

1 x Konektor eSATA dengan Intel® Z87, mendukung RAID

* Pemasangan Wi-SD Box diperlukan untuk mendukung 6 port

2 x 64Mb AMI UEFI Legal BIOS dengan dukungan GUI

multibahasa (1 x BIOS Utama dan 1 x BIOS Cadangan)

Mendukung Teknologi Pencadangan Aman UEFI

ACPI 1.1 kompatibel dengan aktivitas pengaktifan

Siap untuk ErP/EuP (memerlukan catu daya untuk ErP/EuP)

* Untuk informasi tentang produk rinci, kunjungi situs web kami: http://www.asrock.com198

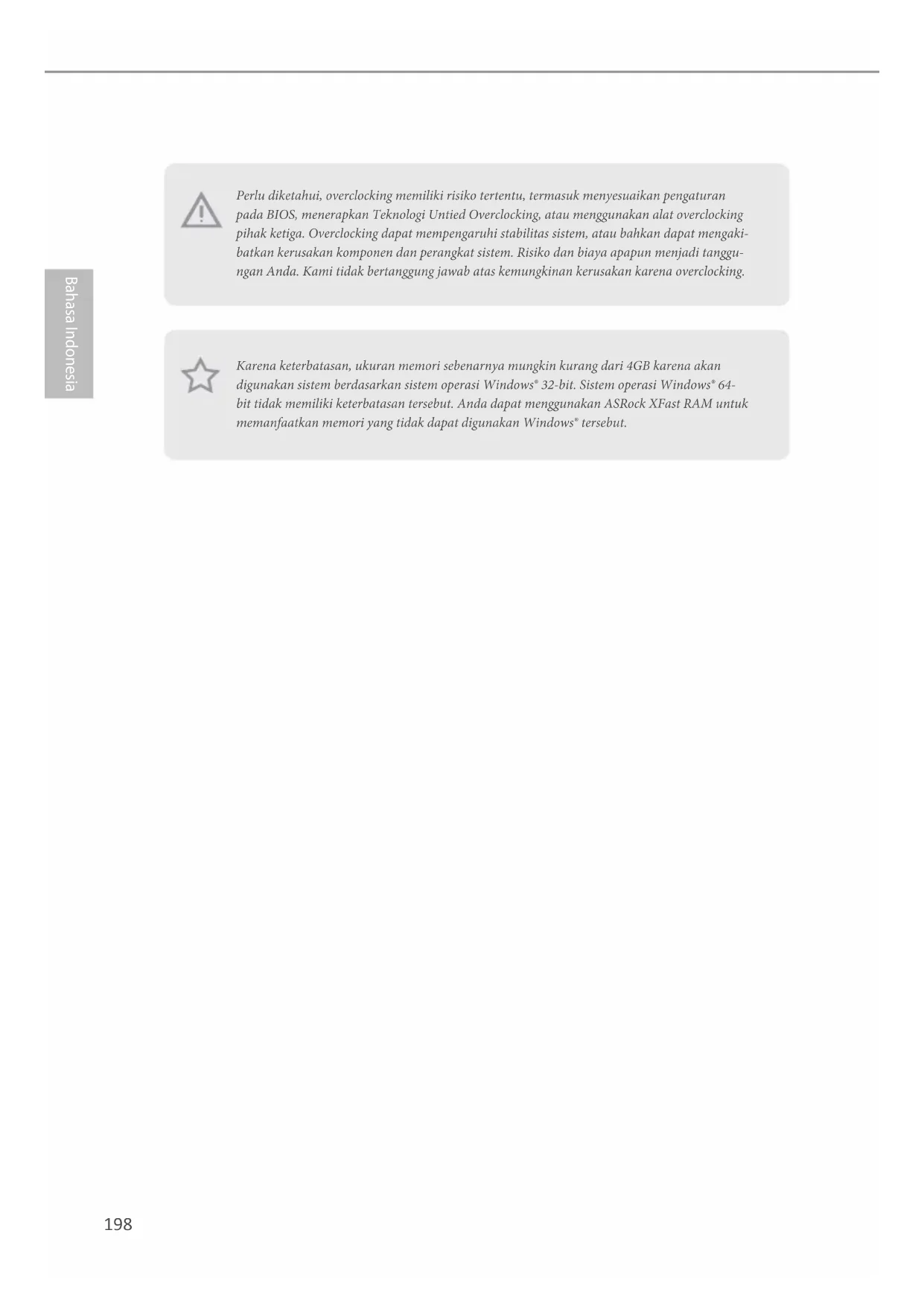

Perlu diketahui, overclocking memiliki risiko tertentu, termasuk menyesuaikan pengaturan

pada BIOS, menerapkan Teknologi Untied Overclocking, atau menggunakan alat overclocking

pihak ketiga. Overclocking dapat mempengaruhi stabilitas sistem, atau bahkan dapat mengaki-

batkan kerusakan komponen dan perangkat sistem. Risiko dan biaya apapun menjadi tanggu-

ngan Anda. Kami tidak bertanggung jawab atas kemungkinan kerusakan karena overclocking.

Karena keterbatasan, ukuran memori sebenarnya mungkin kurang dari 4GB karena akan

digunakan sistem berdasarkan sistem operasi Windows® 32-bit. Sistem operasi Windows® 64-

bit tidak memiliki keterbatasan tersebut. Anda dapat menggunakan ASRock XFast RAM untuk

memanfaatkan memori yang tidak dapat digunakan Windows® tersebut.Z87 Extreme11/ac

Gambar menunjukkan cara mengkongurasi jumper. Bila penutup jumper diletakkan

pada pin, maka jumper akan “Pendek”. Jika tidak ada penutup jumper yang diletakkan

pada pin, maka jumper akan “Terbuka”. Gambar menunjukkan jumper 3-pin, yakni

pin1 dan pin2 menjadi "Pendek" bila penutup jumper diletakkan pada 2 pin tersebut.

(lihat hal. 1, No. 31)

CLRCMOS1 memungkinkan Anda mengosongkan data di CMOS. Untuk

mengosongkan dan mengatur ulang parameter sistem ke kongurasi default,

matikan komputer, lalu lepas kabel daya dari catu daya. Setelah menunggu selama

15 detik, gunakan penutup jumper untuk memendekkan pin2 dan pin3 pada

CLRCMOS1 selama 5 detik. Namun, jangan kosongkan CMOS tepat setelah Anda

meng-update BIOS. Jika Anda harus mengosongkan CMOS setelah selesai meng-

update BIOS, boot up dulu sistem, lalu matikan sebelum melakukan tindakan clear-

CMOS. Perhatikan bahwa sandi, tanggal, waktu, dan prol default pengguna akan

dikosongkan hanya jika baterai CMOS dikeluarkan.

Tombol Clear CMOS memiliki fungsi yang sama seperti Clear CMOS jumper.200

atur ulang indikator status

sistem dan switch daya

pada chassis ke header

tersebut berdasarkan

penetapan pin di bawah

ini. Perhatikan pin positif

menyambungkan kabel.

GND PWRBTN (Switch Daya):

Sambungkan ke switch daya pada panel depan chassis. Anda dapat mengkongurasi cara

mematikan sistem menggunakan switch daya.

RESET (Switch Atur Ulang):

Sambungkan ke switch atur ulang pada panel depan chassis. Tekan switch atur ulang untuk

mengatur ulang komputer jika komputer tidak merespons dan gagal melakukan pengaktifan

PLED (LED Daya Sistem):

Sambungkan ke indikator status daya pada panel depan chassis. LED akan menyala bila sistem

mati bila sistem dalam kondisi tidur S4 atau mati (S5).

HDLED (LED Aktivitas Hard Drive):

Sambungkan ke LED aktivitas hard drive pada panel depan chassis. LED akan menyala bila

hard drive sedang membaca atau menulis data.

Desain panel depan dapat berbeda menurut chassis. Modul panel depan biasanya terdiri atas

switch daya, switch atur ulang, LED daya, LED aktivitas hard drive, speaker, dll. Bila menyam-

akan mengakibatkan kerusakan permanen pada motherboard.Z87 Extreme11/ac

chassis ke header ini untuk

menunjukkan status daya

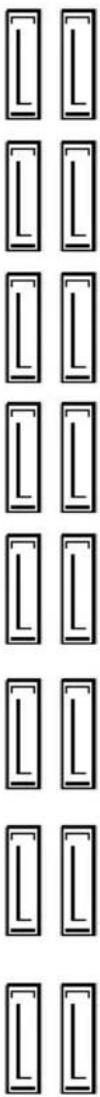

Keenam konektor SATA3

ini mendukung kabel data

SATA untuk perangkat

penyimpanan internal

dengan kecepatan transfer

Jika port eSATA di I/O

SATA3_5 internal tidak

SAS-3 mendukung kabel

perangkat penyimpanan

internal. Interface SAS-

3 saat ini memungkinkan

hingga 6,0 Gb/s. Untuk

hubungi dealer kabel data

*Tidak direkomendasikan

pada panel I/O, dua header

dan satu port juga tersedia

pada motherboard ini.

Masing-masing header

USB 2.0 dapat mendukung

perangkat audio ke panel

GND OUT2_R MIC2_R MIC2_L OUT_RET

1. Audio Denisi Tinggi mendukung Sensor Soket, namun kabel panel pada chassis harus

mendukung HDA agar berfungsi dengan benar. Ikuti petunjuk dalam panduan pengguna ini

dan panduan pengguna chassis untuk menginstal sistem.

2. Jika Anda menggunakan panel audio AC’97, pasang ke header audio panel depan dengan

melakukan langkah-langkah di bawah ini:

A. Sambungkan Mic_IN (MIC) ke MIC2_L.

B. Sambungkan Audio_R (RIN) ke OUT2_R dan Audio_L (LIN) ke OUT2_L.

C. Sambungkan Ground (GND) ke Ground (GND).

D. MIC_RET dan OUT_RET hanya untuk panel audio HD. Anda tidak perlu menyambung-

kannya untuk panel audio AC’97.

E. Untuk mengaktian mikrofon depan, buka tab “FrontMic” pada Control panel (Panel

kontrol) Realtek, lalu sesuaikan “Recording Volume” (Volume Suara Perekaman).

Motherboard ini memberi-

kan konektor kipas CPU

4-Pin (Kipas Hening). Jika

Anda berencana untuk

Motherboard ini memberi-

kan konektor daya ATX

24-pin. Untuk mengguna-

kan catu daya ATX 20-pin,

pasang bersama Pin 1 dan

Motherboard ini menye-

diakan dua konektor daya

ATX 8-pin 12V. Untuk

menggunakan catu daya

ATX 4-pin, pasang bersa-

ini dengan konektor daya

hard disk bila dua kartu

gras terpasang pada

(lihat hal. 1, No. 40)

Header ini mendukung modul

transmisi nirkabel opsional dan

menerima modul inframerah.

mendukung modul port

205 Bahasa Indonesia 1.5 Tombol Pintar Motherboard ini dilengkapi tiga tombol pintar: Tombol Daya, Tombol Atur Ulang, dan Tombol Clear CMOS, yang memungkinkan pengguna mengaktian/menonaktian sistem, mengatur ulang sistem, maupun menghapus nilai CMOS dengan cepat.Tombol Daya(PWRBTN)(lihat hal. 1, No. 29)Tombol Daya memungkinkan pengguna menghidupkan/mematikan sistem dengan cepat.Tombol Atur Ulang(RSTBTN)(lihat hal. 1, No. 30)Tombol Atur Ulang memungkinkan pengguna mengatur ulang sistem dengan cepat.Switch Pilihan BIOS(BIOS_SEL1) (lihat hal. 1, No. 25)Tombol Pilihan BIOS memung-kinkan sistem menjalankan boot dari BIOS A atau BIOS B. Power

AB Motherboard ini memiliki dua chip BIOS, BIOS utama (BIOS_A), dan BIOS cadangan (BIOS_B) yang akan menyempurnakan keamanan dan stabilitas sistem. Biasanya, sistem akan bekerja pada BIOS utama. Namun demikian, jika BIOS utama korup atau rusak, balik Tombol Pilihan BIOS ke "B", lalu BIOS cadangan akan mengambil alih pada boot sistem beri- kutnya. Setelah itu, gunakan "UEFI Cadangan Aman" pada Utilitas Kongurasi UEFI untuk menggandakan salinan kerja le BIOS ke BIOS utama guna memastikan pengoperasian sistem yang normal. Demi keamanan, pengguna tidak dapat memperbarui pencadangan BIOS secara manual. Pengguna dapat merujuk ke LED BIOS (BIOS_A_LED atau BIOS_B_LED) untuk mengidentikasikan BIOS yang saat itu diaktian.Contact Information
