MANUALE UTENTE Z87 Extreme11ac ASROCK

Congratulazioni per l'acquisto della scheda madre ASRock Z87 Extreme11/ac, una scheda madre affidabile prodotta secondo i severissimi controlli di qualità ASRock. La scheda madre offre eccellenti prestazioni con un design robusto che si adatta all'impegno di ASRock di offrire sempre qualità e durata.

Dato che le specifiche della scheda madre e del software BIOS possono essere aggiornate, il contenuto di questa documentazione sarà soggetto a variazioni senza preavviso. Nel caso di eventuali modifiche della presente documentazione, la versione aggiornata sarà disponibile sul sito Web di ASRock senza ulteriore preavviso. Per il supporto tecnico correlato a questa scheda madre, visitare il nostro sito Web per informazioni specifiche relative al modello attualmente in uso. È possibile trovare l'elenco di schede VGA più recenti e di supporto di CPU anche sul sito Web di ASRock. Sito Web di ASRock http://www.asrock.com.

1.1 Contenuto della confezione

Scheda madre ASRock Z87 Extreme11/ac (Form Factor EATX)
Guida all'installazione rapida di ASRock Z87 Extreme11/ac
CD di supporto ASRock Z87 Extreme11/ac
10 x cavi dati Serial ATA (SATA) (opzionali)
2 x cavi d'alimentazione SATA 1 a 1 (opzionali)
1 x mascherina metallica posteriore I/O
2 x schede ASRock SLI_Bridge
1 x scheda ASRock SLI_Bridge_3S
1 x scheda ASRock a 3 vie SLI Bridge
1 x ASRock Wi-SD Box (Supporta 4 porte USB3.0 e alloggio scheda SD3.0)
12 viti (per Wi-SD Box)
1 x cavo USB 3.0
2 viti mSATA

1.2 Specifiche

Piatta-forma	Form Factor EATXPCB a 8 layerPCB 2oz rameCondensatore Premium Gold (condensatori polimerici ad alta conduttività d’alta qualità prodotti al 100% n Giappone)MFC (Multiple Filter Cap) (Filtrà diversi disturbi con 3 condensatori diversi: condensatore solido DIP, POSCAP e MLCC)
Stile superiore	Home CloudPurity SoundTMWi-fi 802.11ac
CPU	Supporto di 4th generation Intel® CoreTM i7 / i5 / i3 / Xeon® / Pentium® / Celeron® nella confezione LGA1150Design Digi PowerPotenza a 12 fasiDual-Stack MOSFET (DSM)Supporta la tecnologia Intel® Turbo Boost 2.0Supporto di CPU unlocked Intel® K-SeriesSupporta gamma completa overclocking BCLK ASRock
Chipset	Intel® Z87
Memoria	Tecnologia con memoria DDR3 a doppio canale4 alloggi DIMM DDR3Supporto di memoria DDR3 2933+(OC) / 2800(OC) / 2400(OC) / 2133(OC) / 1866(OC) / 1600/1333 / 1066 non-ECC, un-bufferedCapacità max. della memoria di sistema: 32 GBSupporta Intel® Extreme Memory Profile (XMP)1.3/1.2

Slot di espansione

4 alloggi PCI Express 3.0 x16 (PCIE1/PCIE3/PCIE5/
PCIE7:singolo a x16 (PCIE5); doppio a x8 (PCIE1) / x16
(PCIE5); triplo a x8 (PCIE3) / x8 (PCIE5) / x8 (PCIE7);
quadruplo a x8 (PCIE1) / x8 (PCIE3) / x8 (PCIE5) / x8 (PCIE7))
3 alloggi PCI Express 2.0 x1
1 alloggio d'espansione Mini-PCI Express: Per il modulo WiFi
+ BT
PLX PEX 8747 e PLX PEX 8608 incorporati
Supporto di AMD Quad CrossFireX™, 4-Way CrossFireX™,
3-Way CrossFireX™ e CrossFireX™
Supporta NVIDIA® Quad SLI™, 4-Way SLI™, 3-Way SLI™ e
SLI™

Grafica

La videografica integrata della scheda video HD Intel® e le uscite VGA possono essere supportate soltanto con processori con GPU integrata.
Supporta la videografica integrata della scheda video HD Intel®: Intel® Quick Sync Video con AVC, MVC (S3D) e MPEG-2
Full HW Encode1, Intel® InTruTM 3D, Intel® Clear Video HD Technology, Intel® Insider™, Intel® HD Graphics 4400/4600
Pixel Shader 5.0, DirectX 11.1
Memoria condivisa max. 1792 MB
Due opzioni di uscita VGA: porte HDMI e mini DisplayPort/ Thunderbolt™ 2
Supporto di tre monitor
Supporta la tecnologia HDMI con risoluzione max. fino a 4 K × 2 K (4096 x 2304) a 24 Hz
Supporta mini DisplayPort/Thunderbolt™ 2 con risoluzione massima fino a 4K x 2K (4096x2304) a 24Hz
Supporto delle funzioni Auto Lip Sync, Deep Color (12bpc), xvYCC e HBR (High Bit Rate Audio) con porta HDMI (è necessario un monitor compatibile HDMI)
Supporto HDCP con le porte HDMI e mini DisplayPort/ Thunderbolt™ 2
Supporto di riproduzione Full HD 1080p Blu-ray (BD) con le porte HDMI e mini DisplayPort/Thunderbolt™ 2
Supporta di velocità di trasferimento dati fino a 20 Gbps con la porta Thunderbolt™ 2
Supporta il daisy-chain fino a un massimo di 6 dispositivi Thunderbolt™

Audio

Audio HD a 7.1 canali con Content Protection (codec audio Realtek ALC1150)Supporto audio Blu-ray PremiumSupporto di Purity SoundTM- 115dB SNR DAC con amplificatore differenziale-TI® NE5532 Premium Headset Amplifier (supporta cuffie fino a 600 Ohm)- Tecnologia Direct Drive-Copertura schermata EMI-Schermatura isolata PCBSupporto di DTS Connect

LAN	LAN Gigabit 10/100/1000 Mb/s
	1 x Giga PHY Intel® I217V, 1 x GigaLAN Intel® I211AT
	Supporto di Intel® Remote Wake Technology (su Intel® I217V)
	Supporta Wake-On-LAN
	Supporto di Dual LAN con Teaming
	Supporta Energy Efficient Ethernet 802.3az
	Supporta PXE

LAN wire-less

Supporta IEEE 802.11a/b/g/n/acSupporta Dual-Band (2,4/5 GHz)Supporto di connessioni wireless ad alta velocità fino a 867 Mbps2 antenne per supportare Diversity Technology 2 (trasmissione) x 2 (ricezione)Supporta Bluetooth 4.0/3.0 + classe II ad alta velocità

I/O pannel-	1 x porta mouse/tastiera PS/2
lo posteri-	1 x porta HDMI
ore	1 ingresso DisplayPort per la porta ThunderboltTM 2
	2 porte ThunderboltTM 2 (supporto di dispositivi ThunderboltTM o monitor mini DisplayPort)
	1 x porta uscita SPDIF ottico
	1 x connettore eSATA
	2 x porte USB 2.0
	2 porte USB 3.0 (Intel® Z87)
	4 porte USB 3.0 (hub ASMedia)
	2 Porta RJ-45 LAN con LED (LED ACT/LINK e LED SPEED)

1 x pulsante per azzerare la CMOS Connettori audio HD: altoparlante posteriore/centrale/basso/ingresso linea/altoparlante anteriore/microfono

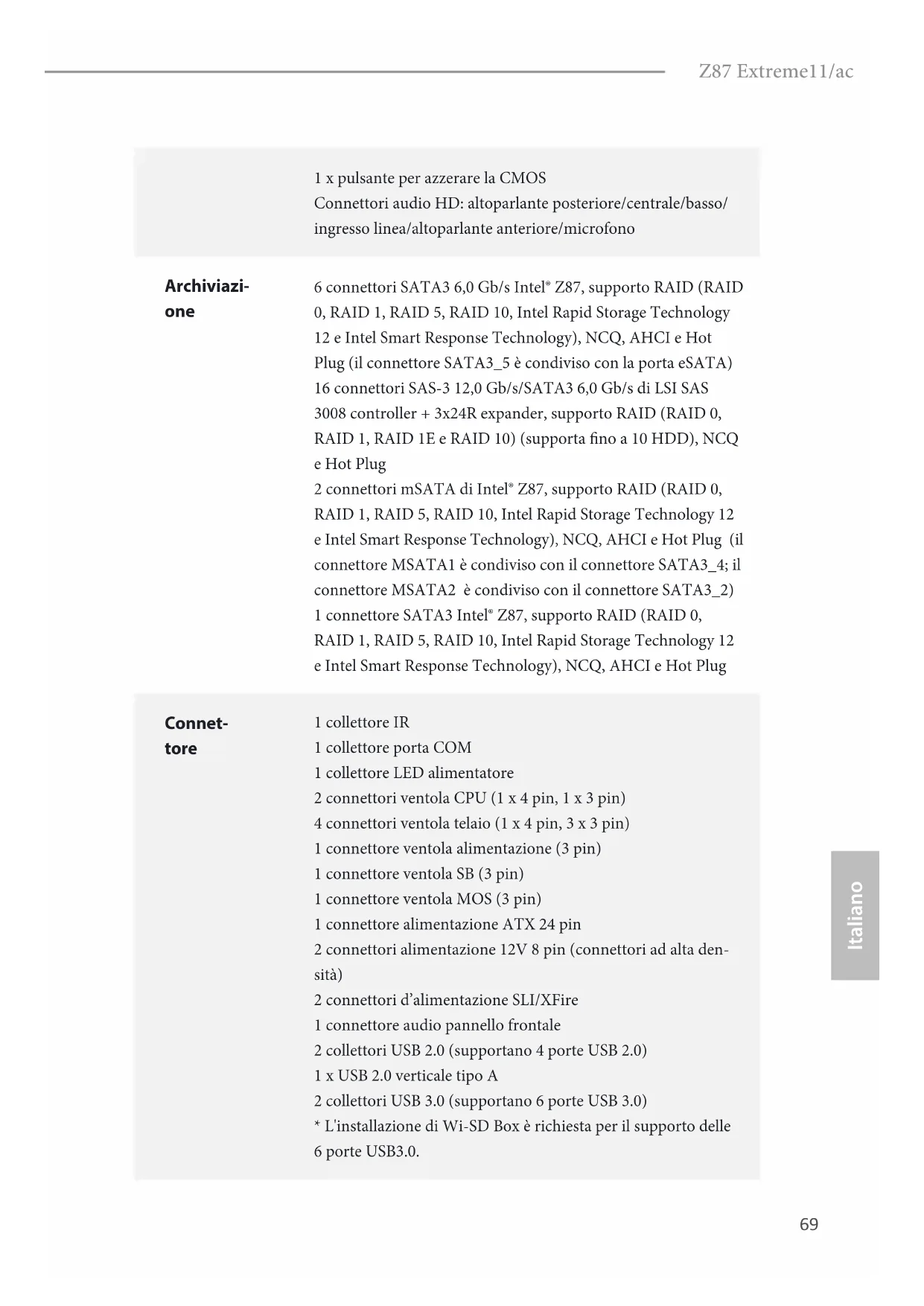

Archiviazi- one

6 connettori SATA3 6,0 Gb/s Intel® Z87, supporto RAID (RAID 0, RAID 1, RAID 5, RAID 10, Intel Rapid Storage Technology 12 e Intel Smart Response Technology), NCQ, AHCI e Hot Plug (il connettore SATA3_5 è condiviso con la porta eSATA) 16 connettori SAS-3 12,0 Gb/s/SATA3 6,0 Gb/s di LSI SAS 3008 controller + 3x24R expander, supporto RAID (RAID 0, RAID 1, RAID 1E e RAID 10) (supporta fino a 10 HDD), NCQ e Hot Plug 2 connettori mSATA di Intel® Z87, supporto RAID (RAID 0, RAID 1, RAID 5, RAID 10, Intel Rapid Storage Technology 12 e Intel Smart Response Technology), NCQ, AHCI e Hot Plug (il connettore MSATA1 è condiviso con il connettore SATA3_4; il connettore MSATA2 è condiviso con il connettore SATA3_2) 1 connettore SATA3 Intel® Z87, supporto RAID (RAID 0, RAID 1, RAID 5, RAID 10, Intel Rapid Storage Technology 12 e Intel Smart Response Technology), NCQ, AHCI e Hot Plug

Connet- tore

1 collettore IR 1 collettore porta COM 1 collettore LED alimentatore 2 connettori ventola CPU (1 x 4 pin, 1 x 3 pin) 4 connettori ventola telaio (1 x 4 pin, 3 x 3 pin) 1 connettore ventola alimentazione (3 pin) 1 connettore ventola SB (3 pin) 1 connettore ventola MOS (3 pin) 1 connettore alimentazione ATX 24 pin 2 connettori alimentazione 12V 8 pin (connettori ad alta densità) 2 connettori d'alimentazione SLI/XFire 1 connettore audio pannello frontale 2 collettori USB 2.0 (supportano 4 porte USB 2.0) 1 x USB 2.0 verticale tipo A 2 collettori USB 3.0 (supportano 6 porte USB 3.0) * L'installazione di Wi-SD Box è richiesta per il supporto delle 6 porte USB3.0.

	1 x Dr. Debug con LED1 x interruttore d'alimentazione con LED1 x interruttore di ripristino con LED1 x interruttore di selezione BIOS
FunzioneBIOS	BIOS legale 2 x 64Mb AMI UEFI con supporto GUI multilingue (1 x Main BIOS e 1 x Backup BIOS)Supporto della tecnologia Secure Backup UEFIEventi di riattivazione conformi a ACPI 1.1Supporto di SMBIOS 2.3.1Regolazione tensione CPU, DRAM, PCH 1,05V, PCH 1,5V
CD di supporto	Driver, utilità, software antivirus (versione dimostrativa), browser e barra degli strumenti Google Chrome, Start8 (30 giorni di prova), MeshCentral, Splashtop Streamer
HardwareMonitor	Rilevamento temperatura CPU/telaio/chipsetTachimetro ventola CPU/telaio/alimentazione/SB/MOSVentola silenziosa CPU/telaio/SB (regolazione automatica velocità in base alla temperatura della CPU)Ventola CPU/telaio/SB/MOS con controllo di varie velocitàMonitoraggio tensione: +12V, +5V, +3,3V, CPU Vcore, tensione ingresso CPU
SO	Microsoft® Windows® 8.1 32 bit / 8.1 64 bit / 8 32 bit / 8 64 bit /7 32 bit / 7 64 bit
Certificazioni	FCC, CE, WHQLErP/EuP Ready (è necessaria alimentazione ErP/EuP ready)

* Per informazioni dettagliate sul prodotto, visitare il nostro sito Web: http://www.asrock.com

Prestare attenzione al potenziale rischio previsto nella pratica di overclocking, inclusa la regolazione delle impostazioni nel BIOS, l'applicazione di tecnologia di Untied Overclocking o l'utilizzo di strumenti di overclocking di terze parti. L'overclocking può influenzare la stabilità del sistema o perfino provocare danni ai componenti e ai dispositivi del sistema. Occorre eseguirlo a proprio rischio e spese. Non ci riterremo responsabili per possibili danni provocati da overclocking.

A causa della limitazione, l'effettiva dimensione della memoria può essere inferiore a 4 GB per riservare l'uso del sistema ai sistemi operativi di Windows ^ a 32 bit. I sistemi operativi Windows ^ a 64 bit non possiedono tali limitazioni. È possibile utilizzare la RAM XFast di ASRock per utilizzare la memoria che Windows ^ non può utilizzare.

1.3 Impostazione jumper

L'illustrazione mostra in che modo vengono impostati i jumper. Quando il cappuccio del jumper è posizionato sui pin, il jumper è "cortocircuitato". Se sui pin non è posizionato alcun cappuccio del jumper, il jumper è "aperto". L'illustrazione mostra un jumper a 3 pin i cui pin1 e pin2 sono "cortocircuitati" quando un cappuccio del jumper è posizionato su questi 2 pin.

Jumper per azzerare la CMOS

(CLRCMOS1)

(vedere pag. 1, n. 31)

Azzerare la CMOSpredefinito

CLRCMOS1 consente di azzerare i dati presenti nella CMOS. Per azzerare e reimpostare i parametri del sistema alla configurazione predefinita, spegnere il computer e scollegare il cavo di alimentazione dalla rete. Dopo aver atteso 15 secondi, utilizzare un cappuccio del jumper per cortocircuitare il pin2 e il pin3 su CLRCMOS1 per 5 secondi. Tuttavia, non azzerare la CMOS subito dopo aver aggiornato il BIOS. Se è necessario azzerare la CMOS dopo l'aggiornamento del BIOS, è necessario riavviare prima il sistema e in seguito spegnerlo prima di eseguire l'operazione di azzeramento della CMOS. La password, la data, l'ora e il profilo predefinito dell'utente saranno azzerati solo se viene rimossa la batteria della CMOS.

Il pulsante per azzerare la CMOS ha la stessa funzione del jumper per azzerare la CMOS.

1.4 Header e connettori sulla scheda

Gli header e i connettori sulla scheda NON sono jumper. NON posizionare cappucci del jumper su questi header e connettori. Il posizionamento di cappucci del jumper su header e connettori provocherà danni permanenti alla scheda madre.

Header sul pannello del sistema

(PANEL1 a 9 pin)

(vedere pag. 1, n. 26)

PLED+ PLED- PWRBTN# GND 1 GND RESET# GND HDLED- HDLED+

Collegare l'interruttore dell'alimentazione, l'interruttore di reset e l'indicatore dello stato del sistema sullo chassis su questo header secondo la seguente assegnazione dei pin. Annotare i pin positivi e negativi prima di collegare i cavi.

PWRBTN (interruttore di alimentazione):

collegare all'interruttore dell'alimentazione sul pannello anteriore dello chassis. È possibile configurare il modo in cui spegnere il sistema utilizzando l'interruttore dell'alimentazione.

RESET (interruttore di reset):

collegare all'interruttore di reset sul pannello anteriore dello chassis. Premere l'interruttore di reset per riavviare il computer se il computer si blocca e non riesce ad eseguire un normale riavvio.

PLED (LED alimentazione del sistema):

collegare all'indicatore di stato dell'alimentazione sul pannello anteriore dello chassis. Il LED è acceso quando il sistema è in funzione. Il LED continua a lampeggiare quando il sistema si trova nello stato di sospensione S1/S3. Il LED è spento quando il sistema si trova nello stato di sospensione S4 o quando è spento (S5).

HDLED (LED di attività disco rigido):

collegare al LED di attività disco rigido sul pannello anteriore dello chassis. Il LED è acceso quando il disco rigido sta leggendo o scrivendo dati.

Il design del pannello anteriore può cambiare a seconda dello chassis. Un modulo di pannello anteriore è composto principalmente da interruttore di alimentazione, interruttore di reset, LED di alimentazione, LED di attività disco rigido, altoparlante, ecc. Quando si collega il modulo del pannello anteriore dello chassis a questo header, accertarsi che le assegnazioni del filo e le assegnazioni del pin corrispondano correttamente.

Header LED di alimentazione (PLED1 a 3 pin) (vedere pag. 1, n. 27)		Collegare il LED di alimentazione chassis a questo header per indicare lo stato di alimentazione del sistema.

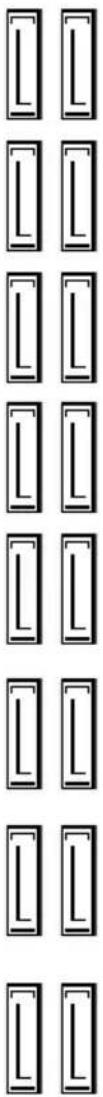

Connettori Serial ATA3 (SATA3_0, SATA3_1: vedere pag.1, n. 12) (SATA3_2, SATA3_3: vedere pag.1, n. 13) (SATA3_4, SATA3_5: vedere pag.1, n. 15)		Questi sei connettori SATA3 supportano cavi dati SATA per dispositivi di archiviazione interna, con una velocità di trasferimento dati fino a 6,0 Gb/s. Se la porta eSATA sul pannello posteriore I/ O è collegata, il connettore SATA3_5 interno non funzionerà.
Connettori SAS (SAS_0_1: vedere pag.1, n. 17) (SAS_2_3: vedere pag.1, n. 18) (SAS_4_5: vedere pag.1, n. 19) (SAS_6_7: vedere pag.1, n. 20) (SAS_8_9: vedere pag.1, n. 21) (SAS_10_11: vedere pag.1, n. 22) (SAS_12_13: vedere pag.1, n. 23) (SAS_14_15: vedere pag.1, n. 24)		Questi sedici connettori SAS-3 supportano cavi dati SAS/SATA per i dispositivi interni d'archiviazione. L'attuale interfaccia SAS-3 consente velocità di trasferimento dati fino a 12,0 Gb/s. L'attuale interfaccia SATA3 consente velocità di trasferimento dati fino a 6,0 Gb/s. Per collegare le unità HDD SAS, mettersi in contatto con i rivenditori di cavi dati SAS.* Non è consigliato collegare unità DVD-ROM al connettore SAS-3.

Header USB 2.0

(USB2_3 a 9 pin)

(vedere pag. 1, n. 36)

(USB4_5 a 9 pin)

(vedere pag. 1, n. 35)

(USB6)

(vedere pag. 1, n. 34)

USB_PWR P- P+ GND DUMMY 1 P+ GND P- USB_PWR

Oltre alle due porte USB 2.0 nel pannello I/O, la scheda madre dispone di due connettori e una porta. Ciascun header USB 2.0 può supportare due porte.

Header USB 3,0

(19 pin USB3_6_7)

(vedere pag. 1, n. 11)

(USB3_8_9 a 19 pin)

(vedere pag. 1, n. 14)

Vbus IntA_PA_SSRX- IntA_PA_SSRX+ GND IntA_PA_SSTX- IntA_PA_SSTX+ GND IntA_PA_D- IntA_PA_D+ Vous/Vbus IntA_PB_SSRX- IntA_PB_SSRX+ CND IntA_PB_SSTX- IntA_PB_SSTX+ GND IntA_PB_D- IntA_PB_D+ Dummy 1

Oltre alle sei porte USB 3.0 del pannello I/O, questa scheda madre è dotata di due collettori. Ciascun header USB 3.0 può supportare due porte.

Header audio pannello anteriore

(AUDIO1_HD a 9 pin)

(vedere pag. 1, n. 41)

GND PRESENCE# MIC_RET OUT_RET J_SENSE OUT2_L J_SENSE MIC2_R MIC2_L

Questo header serve a collegare i dispositivi audio al pannello audio anteriore.

1. L'audio ad alta definizione supporta le funzioni Jack sensing, ma il filo del pannello sullo chassis deve supportare HDA per funzionare correttamente. Seguire le istruzioni presenti nel nostro manuale e nel manuale dello chassis per installare il sistema.
2. Se si utilizza un pannello audio AC'97, installarlo sull'header audio del pannello anteriore seguendo le fasi di seguito:

A. Collegare Mic_IN (MIC) a MIC2_L.
B. Collegare Audio_R (RIN) a OUT2_R e Audio_L (LIN) a OUT2_L.
C. Collegare Ground (GND) a Ground (GND).
D. MIC_RET e OUT_RET servono soltanto per il pannello audio HD. Non è necessario collegarli per il pannello audio AC'97.
E. Per attivare il microfono anteriore, andare alla scheda "FrontMic" nel pannello di controllo Realtek e regolare il "Volume di registrazione".

Header altoparlante chas-sis(SPEAKER1 a 4 pin)(vedere pag. 1, n. 28)		Collegare l'altoparlante dello chassis a questo header.
Connettori ventola chassis, alimentazione e MOS (CHA_FAN1 a 4 pin)(vedere pag. 1, n. 33)		Collegare i cavi della ventola ai connettori della ventola e far corrispondere il filo nero al pin di terra.
(CHA_FAN2 a 3 pin)(vedere pag. 1, n. 32)(CHA_FAN3 a 3 pin)(vedere pag. 1, n. 9)(CHA_FAN4 a 3 pin)(vedere pag. 1, n. 1)
(PWR_FAN1 a 3 pin)(vedere pag. 1, n. 6)
(MOS_FAN1 3 pin)(Fare riferimento a pagina 1, numero 42)
Connettori della ventola della CPU(CPU_FAN1 a 4 pin)(vedere pag. 1, n. 4)		Questa scheda madre è dotata di un connettore per la ventola della CPU (Ven-tola silenziosa) a 4 pin. Se si decide di collegare una ventola della CPU a 3 pin, collegarla al pin 1-3.
(CPU_FAN2 a 3 pin)(vedere pag. 1, n. 5)
Connettore di alimentazione ATX(ATXPWR1 a 24 pin)(vedere pag. 1, n. 10)	12 241 13	Questa scheda madre è dotata di un connettore di alimentazione ATX a 24 pin. Per utilizzare un'alimentazione ATX a 20 pin, collegarla lungo il pin1 e il pin 13.
Connettore di alimentazione ATX da 12 V(ATX12V1 a 8 pin)(vedere pag. 1, n. 2)(ATX12V2 a 8 pin)(vedere pag. 1, n. 3)		Questa scheda madre è dotata di due connettori di alimentazione ATX da 12 V a 8 pin. Per utilizzare un'alimentazione ATX a 4 pin, collegarla lungo il pin1 e il pin 5.
Connettore alimentazione SLI/XFIRE(SLI/XFIRE_PWR1 4 pin)(vedere pag. 1, n. 38)(SLI/XFIRE_PWR2 4 pin)(vedere pag. 1, n. 37)		Collegare questo connettore al connettore di alimentazione di un disco rigido quando le due schede grafiche sono installate su questa scheda madre.
Header modulo infrarossi (IR1 a 5 pin)(vedere pag. 1, n. 40)		Questo header supporta un modulo infrarossi di trasmissione e ricezione wireless opzionale.
Header porta seriale (COM1 a 9 pin)(vedere pag. 1, n. 39)		Questo header COM1 supporta un modulo di porta seriale.

1.5 Interruttori intuitivi

La scheda madre è dotata di tre interruttori intuitivi: Interruttore di alimentazione, interruttore di reset e pulsante per azzerare la CMOS che consentono all'utente di accendere/spegnere rapidamente il sistema, ripristinarlo e azzerare i valori della CMOS.

Interruttore

d'alimentazione

(PWRBTN)

(vedere pag. 1, n. 29)

L'interruttore

d'alimentazione consente di accendere/spegnere rapidamente il sistema.

Interruttore di ripristino

(RSTBTN)

(vedere pag. 1, n. 30)

L'interruttore di ripristino consente di ripristinare rapidamente il sistema.

Interruttore selezione BIOS

(BIOS_SEL1)

(vedere pag. 1 n. 25)

L'interruttore di selezione BIOS consente di riavviare il sistema dal BIOS A o dal BIOS B.

Questa scheda madre è dotata di due chip BIOS, un BIOS principale (BIOS_A) e un BIOS di backup (BIOS_B), che migliorano la sicurezza e la stabilità del sistema. Il sistema funziona normalmente sul BIOS principale. Tuttavia, se il BIOS principale è corrotto o danneggiato, basta semplicemente posizionare l'interruttore di selezione su "B" e il BIOS secondario si occuperà dell'avvio successivo del sistema. Quindi, usare "Secure Backup UEFI" in UEFI Setup Utility per duplicare una copia dei file BIOS sul BIOS primario per garantire il funzionamento normale del sistema. Per questioni di sicurezza, gli utenti non sono in grado di aggiornare il BIOS di backup manualmente. Gli utenti possono fare riferimento ai LED BIOS (BIOS_A_LED o BIOS_B_LED) per identificare quale BIOS è attualmente attivato.
