ASRock Z87 Extreme11/ac マザーボードをお買い上げいただきまして誠にありがと

うございます。ASRock Z87 Extreme11/ac マザーボードは、ASRock の一貫した厳格

な品質管理の下で製造された信頼性の高いマザーボードです。 アスロックの品質

と耐久性の取り組みに準拠した堅牢な設計を持つ、優れたパフォーマンスを提供

• ASRock Z87 Extreme11/ac マザーボー ド（EATX フォームファクタ）

• ASRock Z87 Extreme11/ac クイックインストールガイド

• ASRock Z87 Extreme11/ac サポート CD

• 10 x シリアルATA（SATA）データケーブル（オプション）

• 2 x SATA 1 ツー 1 電源ケーブル（オプション）

• 2 x ASRock SLI_Bridge カード

• 1 x ASRock SLI_Bridge_3S カード

• 1 x ASRock 3 ウェイ SLI ブリッジカード

• 1 x ASRock Wi-SD ボックス（4 つの USB3.0 ポートとSD3.0 カードスロットに対応）

• ねじ 12 本（ Wi-SD ボックス用）

マザーボードの仕様とBIOS ソフトウェアは更新されることがあるため、このマニュアル の内容は予告なしに変更することがあります。 このマニュアルの内容に変更があった場合には、更新されたバージョンは、予告なくアスロックのウェブサイトから入手できるよう になります。 このマザーボードに関する技術的なサポートが必要な場合には、ご使用の モデルについての詳細情報を、当社のウェブサイトで参照ください。 アスロックのウェブ サイトでは、最新のVGA カードおよびCPU サポート一覧もご覧になれます。 アスロック ウェブサイト http://www.asrock.com.150

• プレミアムゴールドコンデンサ設計（100% 日本製の高品質

• マルチフィルターキャップ（MFC）（3 つの異なるコンデン

サで異なるノイズをフィルタします: DIP 固体コンデンサ、

• LGA1150 パッケージでは第 4 世代 Intel® Core

Xeon® / Pentium® / Celeron® に対応

• デュアルスタック MOSFET（DSM）

• Intel® ターボブースト2.0 テクノロジーをサポート

• Intel® K シリーズ アンロック CPU に対応

• ASRock BCLK フルレンジオーバークロッキングに対応

• デュアルチャンネルDDR3 メモリテクノロジー

• 4 x DDR3 DIMM スロット

• DDR3 2933+(OC)/2800(OC)/2400(OC)/2133(OC)/

1866(OC)/1600/1333/1066 ノン ECC、アンバッファードメモリ

• システムメモリの最大容量： 32GB

• Intel® エクストリームメモリプロファイル（XMP）1.3/1.2 をサ

デュアル、x8 (PCIE3) / x8 (PCIE5) / x8 (PCIE7) でトリプル、x8

(PCIE1) / x8 (PCIE3) / x8 (PCIE5) / x8 (PCIE7) でクアッド）

• 3 x PCI Express 2.0 x1 スロット

• 1 x Mini-PCI Express スロット: WiFi + BT モジュール用

• PLX PEX 8747 および PLX PEX 8608 組み込み

• AMD Quad CrossFireX TM

、4 ウェイ CrossFireX TM

• Intel®HD グラフィックス内蔵ビジュアルおよびVGA 出力は、

GPU に統合されたプロセッサーのみでサポートされます。

• Intel®HD グラフィックス内蔵ビジュアルをサポート： AVC、

MVC (S3D) および MPEG-2 Full HW Encode1 装備の Intel®

クイック・シンク・ビデオ、Intel® InTruTM 3D、Intel® クリアー・

ビデオ HD テクノロジー、Intel® Insider

• 2 つの VGA 出力オプション: HDMI とミニ DisplayPort/

• HDMI テクノロジーをサポート。最大解像度4K × 2K

2K (4096x2304) @ 24Hz

• HDMI ポートでオートリップシンク、ディープカラー（12bpc）、

xvYCC、および HBR （高ビットレートオーディオ）に対応

1080p Blu-ray (BD) 再生に対応

ポートで最大 20Gbps のデータ転送速度に

• 7.1 CH HDオーディオ、コンテンツプロテクション付き（Realtek

• プレミアム・ブルーレイ・オーディオ・サポート

- SN 比 115dB の DAC（差動アンプ搭載）

- TI® NE5532 プレミアムヘッドセットアンプ（最大 600 ohm の

• ギガビットLAN 10/100/1000 Mb/ 秒

• 1 x Giga PHY Intel® I217V、1 x GigaLAN Intel® I211AT

• Intel® リモート・ウェイク・テクノロジーに対応（Intel® I217V に

• チーミング機能付きデュアル LAN に対応

• エネルギー効率のよいイーサネット802.3az をサポート

• IEEE 802.11a/b/g/n/ac をサポート

• デュアルバンド（2.4/5 GHz）をサポート

• 最大 867Mbps の高速ワイヤレス接続に対応

• 2 本のアンテナで 2（送信） x 2（受信）ダイバーシティテクノロ

• ブルートゥース4.0/3.0 + ハイスピードクラスII をサポート

• 1 x PS/2 マウス/ キーボードポート

ポート用の DisplayPort 入力

DisplayPort モニターに対応します）

• 2 x USB 3.0 ポー ト（Intel® Z87）

• 4 x USB 3.0 ポー ト（ASMedia ハブ）

• LED 付き2 x RJ-45 LAN ポー ト（ACT/LINK LEDとSPEED LED）Z87 Extreme11/ac

• HD オーディオジャック: リアスピーカー/ センター/ バス/

ラインイン/ フロントスピーカー/ マイク

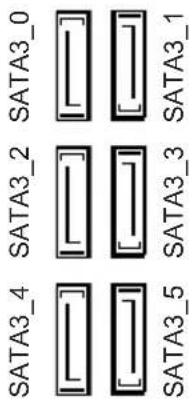

• 6 x Intel® Z87 の SATA3 6.0 Gb/s コネクタ、RAID（RAID 0、

RAID 1、RAID 5、RAID 10、Intel ラピッド・ストレージ・テクノ

ロジー 12、および Intel スマート・レスポンス・テクノロジー）、

NCQ、AHCI、および、ホットプラグ機能に対応（SATA3_5 コ

ネクタは eSATA ポートと共有します。）

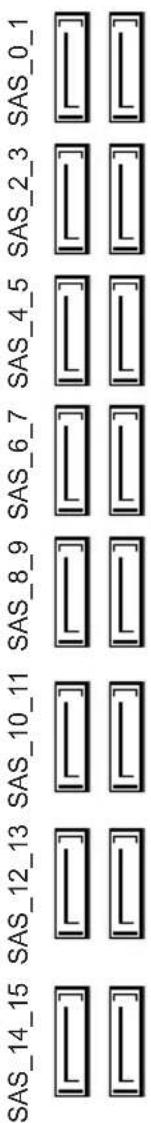

• LSI SAS 3008 controller + 3x24R expander 搭載により 16 x

SAS-3 12.0 Gb/s/SATA3 6.0 Gb/s コネクタを用意。RAID（RAID

0、RAID 1、RAID 1E および RAID 10）（最大 10 台の HDD ま

で対応）、NCQ およびホットプラグ機能に対応

• Intel® Z87 搭載により 2 x mSATA コネクタを用意。RAID

（RAID 0、RAID 1、RAID 5、RAID 10、Intel ラピッド・ストレ

ージ・テクノロジー 12 および Intel スマート・レスポンス・テ

クノロジ ー ）、NCQ、AHCI およびホットプラグ機能に対応

（MSATA1 コネクタは SATA3_4 コネクタは共用、MSATA2

コネクタは SATA3_2 コネクタと共用）

• 1 x Intel® Z87 の eSATA コネクタ、RAID（RAID 0、RAID 1、

RAID 5、RAID 10、Intel ラピッド・ストレージ・テクノロジー

12、および Intel スマート・レスポンス・テクノロジー）、NCQ、

• 2 x CPU ファンコネクタ（1 x 4 ピン、1 x 3 ピン）

• 4 x シャーシファンコネクタ（1 x 4 ピン、3 x 3 ピン）

• 1 x 電源ファンコネクタ（3 ピン）

• 1 x SB ファンコネクタ（3 ピン）

• 1 x MOS ファンコネクタ（3 ピン）

• 1 x 24 ピン ATX 電源コネクタ

• 2 x 8 ピン 12V 電源コネクタ（高密度電源コネクタ）

• 2 x SLI/XFire 電源コネクタ

• 1 x 前面パネルオーディオコネクタ

• 2 x USB 2.0 ヘッダ ー（ 4 つの USB 2.0 ポートに対応）

• 1 x 縦型 A USB 2.0154

• 2 x USB 3.0 ヘッダー（ 6 つの USB 3.0 ポートに対応）

* 6 個の USB3.0 ポートに対応するには、Wi-SD ボックスを取

• 1 x Dr. Debug、LED 付き

• 1 x リセットスイッチ、LED 付き

• 2 x 64Mb AMI UEFI Legal BIOS、多言語 GUI サポー ト（1 x メ

イン BIOS と 1 x バックアップ BIOS）付き

• セキュアバックアップ UEFI テクノロジーに対応

• ACPI 1.1 準拠のウェイクアップイベント

• CPU、DRAM、PCH 1.05V、PCH 1.5V 電圧マルチ調整

• ドライバ、ユーティリティ、アンチウイルスソフトウェア（トライ

ア ル版）、Google Chrome ブラウザとツールバー、Start8（30 日

トライアル版）、MeshCentral、Splashtop Streamer

• CPU/ シャーシ/ チップセット温度センシング

• CPU/ シャーシ/ 電源/SB/MOS ファンタコメーター

• CPU/ シャーシ/SB クワイエットファン（CPU 温度に従ってフ

• CPU/ シャーシ/SB/MOS ファンマルチ速度制御

• 電圧監視: +12V、+5V、+3.3V、CPU Vcore、CPU 入力電圧

• ErP/EuP Ready（ErP/EuP ready 電源が必要です）

* 商品詳細については、当社ウェブサイトをご覧ください。 http://www.asrock.comZ87 Extreme11/ac

BIOS 設定の調整、アンタイドオーバークロックテクノロジーの適用、サードパーティのオー

バークロックツールの使用などを含む、オーバークロックには、一定のリスクを伴います

のでご注意ください。 オーバークロックするとシステムが不安定になったり、システムの

コンポーネントやデバイスが破損することがあります。 ご自分の責任で行ってください。

弊社では、オーバークロックによる破損の責任は負いかねますのでご了承ください。

Windows® 32 ビットオペレーティングシステムでの、システム使用に割り当てられた実際

のメモリサイズは制限のため、4GB 未満のことがあります。 Windows® 64 ビットのオペレー

ティングシステムでは、そのような制限はありません。 Windows® では使えないメモリを

使用するために、ASRock XFast RAM を使用することができます。156

このイラストは、ジャンパーの設定方法を示しています。 ジャンパーキャップがピ

ンに被さっていると、ジャンパーは「ショート」です。 ジャンパーキャップがピンに被

さっていない場合には、ジャンパーは「オープン」です。 この図は3ピンのジャンパー

を表し、ジャンパーキャップがピン1 とピン2 に被さっているとき、これらのピンは

CLRCMOS1 は、CMOS のデータをクリアすることができます。 クリアして、デフォ

ルト設定にシステムパラメーターをリセットするには、コンピューターの電源を

切り、電源から電源コードを抜いてください。 15 秒待ってから、CLRCMOS1 のピ

ン2 とピン3 をジャンパーキャップを使って5 秒間ショートします。 ただし、BIOS

をアップデートした直後に、CMOS をクリアしないでください。 BIOS をアップ

デート後、CMOS をクリアする必要があれば、最初にシステムを起動し、それから

CMOSクリアアクションを行う前にシャットダウンしてください。 パスワード、日付、

時間、ユーザーのデフォルトプロファイルは、CMOS の電池を取り外した場合に

クリア CMOS ボタ ンは、クリ ア CMOS ジャンパーと同じ機能です。Z87 Extreme11/ac

1.4 オンボードのヘッダーとコネクター

シャーシ前面パネルの電源スイッチに接続してください。 電源スイッチを使用して、シス

シャーシ前面パネルのリセットスイッチに接続してください。 コンピューターがフリーズ

したり、通常の再起動を実行できない場合には、リセットスイッチを押して、コンピュー

シャーシ前面パネルの電源ステータスインジケーターに接続してください。 システム稼

働中は、LED が点灯します。 システムがS1/S3 スリープ状態の場合には、LED は点滅を

続けます。 システムがS4 スリープ状態または電源オフ（S5）のときには、LED はオフです。

HDLED（ハードドライブアクティビティLED）：

シャーシ前面パネルのハードドライブアクティビティLED に接続してください。 ハードド

ライブのデータを読み取りまたは書き込み中に、LED はオンになります。

前面パネルデザインは、シャーシによって異なることがあります。 前面パネルモジュール

は、主に電源スイッチ、リセットスイッチ、電源LED、ハードドライブアクティビティLED、

スピーカーなどから構成されます。シャーシの前面パネルモジュールとこのヘッダーを接

続する場合には、配線の割り当てと、ピンの割り当てが正しく合致していることを確かめ

オンボードヘッダーとコネクターはジャンパーではありません。 これらヘッダーとコネク

ターにはジャンパーキャップを被せないでください。 ヘッダーおよびコネクターにジャン

パーキャップを被せると、マザーボードに永久損傷が起こることがあります。158

ハイディフィニションオーディオはジャックセンシングをサポートしていますが、正しく

機能するためには、シャーシのパネルワイヤーがHDA をサポートしていることが必要

です。 お使いのシステムを取り付けるには、当社のマニュアルおよびシャーシのマニュ

ACʼ97 オーディオパネルを使用する場合には、次のステップで、前面パネルオーディオ

A. Mic_IN (MIC) をMIC2_L に接続します。

B. Audio_R (RIN) をOUT2_R に、Audio_L (LIN) をOUT2_L に接続します。

C. アース(GND) をアース(GND) に接続します。

D. MIC_RET とOUT_RET は、HD オーディオパネル専用です。 ACʼ97 オーディオパネ

ルではこれらを接続する必要はありません。

E. フロントマイクを有効にするには、Realtekコントロールパネルの「FrontMic」タブで、「録

+5V DUMMYDUMMYSPEAKER 12

マザーボードには 3 つのスマートスイッチが装備されています。 電源スイッチ、リ

セットスイッチ、および、クリア CMOS ボタンで、システムを素早くオン/ オフにした り、システムをリセットしたり、CMOS 値をクリアできます。電源スイッチ（PWRBTN） （p.1、No. 29 参照） 電源スイッチで、システムを素早くオン/ オフにで きます。 リセットスイッチ（RSTBTN） （p.1、No. 30 参照） リセットスイッチで、システムを素早くリセットでき ます。 BIOS 選択スイッチ(BIOS_SEL1) （p.1、No. 25 参照）BIOS 選択スイッチで 、シス テムを BIOS A または BIOS B から起動できます。 Power

このマザーボードは、一次 BIOS（BIOS_A）とバッ クア ップ BIOS（BIOS_B）の 2 つの BIOS チップが搭載されています。これによって、システムの安全性と安定性が強化されました。 通常、システムは一次 BIOS 上で動作します。 しかしながら、一次 BIOS が破損した場合

は、BIOS 選択スイッチを「B」に切り替えれば、次回システム起動の際には、バックアップ

BIOS が動作します。 その後で、BIOS セットアップユーティリティにある「セキュアバック

アップ UEFI」を 使って、BIOS ファイルの作業中のコピーを一次 BIOS に複製して、通常

のシステム動作を確保します。 安全のために、ユーザーはバックアップ BIOS を手動で更

新することはできません。 ユーザーは、BIOS LED（BIOS_A_LED または BIOS_B_LED）を 参照して、現在、どちらの BIOS が有効かを確認できます。Z87 Extreme11/ac
