BEDIENUNGSANLEITUNG Z87 Extreme11ac ASROCK

Vielen Dank, dass Sie sich für das Z87 Extreme11/ac von ASRock entschieden haben – ein zuverlässiges Motherboard, das konsequent unter der strengen Qualitätskontrolle von ASRock hergestellt wurde. Es liefert ausgezeichnete Leistung mit robustem Design, das ASRocks Streben nach Qualität und Beständigkeit erfüllt.

Da die technischen Daten des Motherboards sowie die BIOS-Software aktualisiert werden können, kann der Inhalt dieser Dokumentation ohne Ankündigung geändert werden. Falls diese Dokumentation irgendwelchen Änderungen unterliegt, wird die aktualisierte Version ohne weitere Hinweise auf der ASRock-Webseite zur Verfügung gestellt. Sollten Sie technische Hilfe in Bezug auf dieses Motherboard benötigen, erhalten Sie auf unserer Webseite spezifischen Informationen über das von Ihnen verwendete Modell. Auch finden Sie eine aktuelle Liste unterstützter VGA-Karten und Prozessoren auf der ASRock-Webseite: ASRock-Website http://www.asrock.com.

1.1 Lieferumfang

ASRock Z87 Extreme11/ac-Motherboard (EATX-Formfaktor)
ASRock Z87 Extreme11/ac-Schnellinstallationsanleitung
ASRock Z87 Extreme11/ac-Support-CD
10 x Serial-ATA- (SATA) Datenkabel (optional)
2 x SATA-1:1-Netzkabel (optional)
1 x E/A-Blendenabschirmung
2 x ASRock SLI_Bridge-Karten
1 x ASRock SLI_Bridge_3S-Karte
1 x ASRock 3-Wege-SLI-Bridge-Karte
1 x ASRock Wi-SD-Box (unterstützt vier USB 3.0-Ports und SD 3.0-Kartensteckplatz)
12 Schrauben (für Wi-SD-Box)
1 x USB 3.0-Kabel
2 x mSATA-Schrauben

1.2 Technische Daten

Plattform	EATX-Formfaktor8-Layer-PCBPlatine mit zwei Unzen KupfergehaltPremium Gold-Kondensatordesign (100 % in Japan gefertigt, hochqualitative leitfähige Polymer-Kondensatoren)Multiple Filter Cap (MFC) (Filterung verschiedener Störsignale durch drei verschiedene Kondensatoren: DIP-Feststoffkondensator, POSCAP und MLCC)
A-Stil	Home CloudPurity SoundTM802.11ac Wi-Fi
Prozessor	Unterstützt Intel® CoreTM i7 / i5 / i3 / Xeon® / Pentium® / Celeron® der 4. Generation im LGA1150-Paket Digipower-Design12-LeistungsphasendesignDual-Stack-MOSFET (DSM)Unterstützt Intel® Turbo Boost 2.0-TechnologieUnterstützt CPUs mit freiem Multiplikator der Intel® K-SerieUnterstützt ASRock BCLK-Übertaktung (voller Bereich)
Chipsatz	Intel° Z87
Speicher	Dualkanal-DDR3-Speichertechnologie4 x DDR3-DIMM-SteckplätzeUnterstützt DDR3 2933+(OC)/2800(OC)/2400(OC)/2133(OC)/1866(OC)/1600/1333/1066 non-ECC, ungepufferter Speicher Systemspeicher, max. Kapazität: 32GBUnterstützt Intel® Extreme Memory Profile (XMP)1.3/1.2

Erweit- erungss- teckplatz

4 x PCI-Express 3.0-x16-Steckplätze (PCIE1/PCIE3/PCIE5/PCIE7:einzeln bei x16 (PCIE5); doppelt bei x8 (PCIE1) / x16 (PCIE5); dreifach bei x8 (PCIE3) / x8 (PCIE5) / x8 (PCIE7); vierfach bei x8 (PCIE1) / x8 (PCIE3) / x8 (PCIE5) / x8 (PCIE7)) 3 x PCI-Express 2.0-x1-Steckplätze 1 x Mini-PCI-Express-Steckplatz: Für WiFi- + BT-Modul PLX PEX 8747 und PLX PEX 8608 eingebettet Unterstützt AMD Quad CrossFireX™, 4-Wege-CrossFireX™, 3-Wege-CrossFireX™ und CrossFireX™ Unterstützt NVIDIA® Quad SLI™, 4-Wege-SLI™, 3-Wege-SLI™ und SLI™

Grafik- karte

Integrierte Intel® HD Graphics-Visualisierung und VGA-Ausgänge können nur mit Prozessoren unterstützt werden, die GPU-integriert sind. Unterstützt integrierte Intel® HD Graphics-Visualisierung: Intel® Quick Sync Video mit AVC, MVC (S3D) und MPEG-2 Full HW Encode1, Intel® InTruTM 3D, Intel® Clear Video HD Technology, Intel® Insider™, Intel® HD Graphics 4400/4600 Pixel Shader 5.0, DirectX 11.1 Max. geteilter Speicher: 1792 MB Zwei VGA-Ausgangsoptionen: HDMI- und Mini-DisplayPort/ Thunderbolt™ 2-Ports Unterstützt drei Monitore Unterstützt HDMI-Technologie mit maximaler Auflösung von 4K × 2K (4096 x 2304) bei 24 Hz Unterstützt Mini-DisplayPort/Thunderbolt™ 2 mit maximaler Auflösung von 4K x 2K (4096 x 2304) bei 24 Hz Unterstützt Auto-Lippensynchronizität, hohe Farbtiefe (12 bpc), xvYCC und HBR (Audio mit hoher Bitrate) mit HDMI-Port (konformer HDMI-Monitor erforderlich) Unterstützt HDCP bei HDMI- und Mini-DisplayPort/ Thunderbolt™ 2-Ports Unterstützt Blu-ray- (BD) Wiedergabe (Full HD/1080p) bei HDMI- und Mini-DisplayPort/Thunderbolt™ 2-Ports Unterstützt Datentransferraten bis 20 Gb/s mit Thunderbolt™ 2-Port Unterstützt Daisy-Chain, max. 6 Thunderbolt™-Geräte

Audio	7.1-Kanal-HD-Audio mit Inhaltsschutz (Realtek ALC1150-Audiocode)Erstklassige Blu-ray-AudiounterstützungUnterstützt Purity SoundTM- 115-dB-SRV-DAC mit Differentialverstärker-TI° NE5532 erstklassiger Headset-Verstärker (unterstützt Headsets mit bis zu 600 Ohm)- Direct Drive Technology- Abdeckung mit EMV-Abschirmung- PCB-isolierte AbschirmungUnterstützt DTS Connect
LAN	Gigabit LAN 10/100/1000 Mb/s1 x Giga PHY Intel® I217V, 1 x GigaLAN Intel® I211ATUnterstützt Intel® Remote Wake Technology (am Intel® I217V)Unterstützt Wake-On-LANUnterstützt duales LAN mit TeamingUnterstützt energieeffizientes Ethernet 802.3azUnterstützt PXE
WirelessLAN	Unterstützt IEEE 802.11a/b/g/n/acUnterstützt Dualband (2,4/5 GHz)Unterstützt High-Speed-Drahtlosverbindung bis 867 Mb/s2 Antennen zur Unterstützung von Diversitätstechnologie 2 (senden) x 2 (empfangen)Unterstützt Bluetooth 4.0 / 3.0 + High-Speed, Klasse II
Rück-blende, E/A	1 x PS/2-Maus-/Tastaturanschluss1 x HDMI-Port1 x DisplayPort-Eingang für ThunderboltTM 2-Port2 x ThunderboltTM 2-Ports (unterstützt ThunderboltTM-Geräte oder Mini-DisplayPort-Monitore)1 x Optischer SPDIF-Ausgang1 x eSATA-Anschluss2 x USB 2.0-Ports2 x USB 3.0-Ports (Intel® Z87)4 x USB 3.0-Ports (ASMedia-Hub)2 x RJ-45-LAN-Port mit LED (Aktivität/Verbindung-LED und Geschwindigkeit-LED)1 x CMOS-löschen-Taste

HD-Audioanschlüsse: Hintere Lautsprecher / Zentral / Bass / Line-in / Vorderer Lautsprecher / Mikrofon

Speicher

6 x SATA-III-6,0-Gb/s-Anschlüsse durch Intel® Z87, unterstützt RAID (RAID 0, RAID 1, RAID 5, RAID 10, Intel Rapid Storage Technology 12 und Intel Smart Response Technology), NCQ, AHCI und Hot-Plugging (SATA3_5-Anschluss wird mit eSATA-Port geteilt) 16 x SAS-3-12,0-Gb/s-/SATA-3-6,0-Gb/s-Anschlüsse durch SAS 3008-Controller + 3x24R-Expander, RAID-Unterstützung (RAID 0, RAID 1, RAID 1E und RAID 10) (unterstützt bis zu 10 Festplatten), NCQ und Hot-Plugging 2 x mSATA-Anschlüsse durch Intel® Z87, RAID-Unterstützung (RAID 0, RAID 1, RAID 5, RAID 10, Intel Rapid Storage Technology 12 und Intel Smart Response Technology), NCQ, AHCI und Hot-Plugging (MSATA1-Anschluss wird mit SATA3_4-Anschluss geteilt; MSATA2-Anschluss wird mit SATA3_2-Anschluss geteilt) 1 x eSATA-Anschluss über Intel® Z87, unterstützt RAID (RAID 0, RAID 1, RAID 5, RAID 10, Intel Rapid Storage Technology 12 und Intel Smart Response Technology), NCQ, AHCI, Hot-Plugging

Anschluss

1 x IR-Stiftleiste 1 x COM-Anschluss-Stiftleiste 1 x Betrieb-LED-Stiftleiste 2 x CPU-Lüfteranschlüsse (1 x 4-polig, 1 x 3-polig) 4 x Gehäuselüfteranschlüsse (1 x 4-polig, 3 x 3-polig) 1 x Netzteillüfteranschluss (3-polig) 1 x SB-Lüfteranschluss (3-polig) 1 x MOS-Lüfteranschluss (3-polig) 1 x 24-poliger ATX-Netzanschluss 2 x 8-poliger 12-V-Netzanschlüsse (hochdichter Netzanschluss) 2 x SLI/XFire-Netzanschlüsse 1 x Audioanschluss an Frontblende 2 x USB 2.0-Stiftleisten (unterstützt vier USB 2.0-Ports) 1 x Vertikal, Typ A, USB 2.0 2 x USB 3.0-Stiftleisten (unterstützt vier USB 3.0-Ports) * Wi-SD-Box-Installation zur Unterstützung von 6 USB 3.0-Ports erforderlich.

	1 x Dr. Debug mit LED1 x Ein-/Austaste mit LED1 x Reset-Taste mit LED1 x BIOS-Auswahlschalter
BI-OS-Funk-tion	2 x 64-Mb-AMI-UEFI-Legal-BIOS mit Unterstützungmehrsprachiger grafischer Benutzerschnittstellen (1 x Haupt-BIOS und 1 x Ausfall-BIOS)Unterstützt UEFI-Technologie (zuverlässige Sicherung)ACPI 1.1-konforme AufweckereignisseSMBIOS 2.3.1-UnterstützungCPU, DRAM, PCH 1,05 V, PCH 1,5 V /Mehrfachspannungsanpassung
Support-CD	Treiber, Dienstprogramme, Antivirensoftware (Testversion), Google Chrome Browser und Toolbar, Start8 (30-Tage-Testversion), MeshCentral, Splashtop Streamer
Hardwareüber-wachung	CPU/Gehäuse/Chipsatz-TemperaturerkennungCPU/Gehäuse/Netzteil/SB/MOS-LüftertachometerLautloser CPU/Gehäuse/SB-Lüfter (automatische Anpassung der Lüftergeschwindigkeit durch CPU-Temperatur)CPU/Gehäuse/SB/MOS-Lüfter-MehrfachgeschwindigkeitssteuerungSpannungsüberwachung: +12 V, +5 V, +3,3 V, CPU Vcore, CPU-Eingangsspannung
Betriebssystem	Unterstützt Microsoft® Windows® 8.1 32-Bit / 8.1 64-Bit / 8 32-Bit / 8 64-Bit / 7 32-Bit / 7 64-Bit
Zertifizierungen	FCC, CE, WHQLErP/EuP ready (ErP/EuP ready-Netzteil erforderlich)

* Detaillierte Produktinformationen finden Sie auf unserer Webseite: http://www.asrock.com

Bitte beachten Sie, dass mit einer Übertaktung, zu der die Anpassung von BIOS-Einstellungen, die Anwendung der Untied Overclocking Technology oder die Nutzung von Übertaktungswerkzeugen von Drittanbietern zählen, bestimmte Risiken verbunden sind. Eine Übertaktung kann sich auf die Stabilität Ihres Systems auswirken und sogar Komponenten und Geräte Ihres Systems beschädigen. Sie sollte auf eigene Gefahr und eigene Kosten durchgeführt werden. Wir übernehmen keine Verantwortung für mögliche Schäden, die durch eine Übertaktung verursacht wurden.

Aufgrund von Beschränkungen kann die Größe des tatsächlich für die Systemnutzung reservierten Speichers unter Windows*-Betriebssystemen mit 32 Bit weniger als 4 GB betragen. Windows*-Betriebssysteme mit 64 Bit haben keine derartigen Beschränkungen. Mit ASRock XFast RAM können Sie den Speicher einsetzen, den Windows* nicht nutzen kann.

1.3 Jumpereinstellung

Die Abbildung zeigt, wie die Jumper eingestellt werden. Wenn die Jumper-Kappe auf den Kontakten angebracht ist, ist der Jumper „kurzgeschlossen“. Wenn keine Jumper-Kappe auf den Kontakten angebracht ist, ist der Jumper „offen“. Die Abbildung zeigt einen 3-poligen Jumper, dessen Kontakt 1 und Kontakt 2 „kurzgeschlossen“ sind, wenn eine Jumper-Kappe auf diesen 2 Kontakten angebracht ist.

Short Open 1 2 3

CMOS-löschen-Jumper (CLRCMOS1)

(siehe S. 1, Nr. 31)

CMOS löschenStandard

CLRCMOS1 ermöglicht Ihnen die Löschung der Daten im CMOS. Zum Löschen und Rücksetzen der Systemparameter auf die Standardeinrichtung schalten Sie den Computer bitte ab und ziehen das Netzkabel aus der Steckdose. Warten Sie 15 Sekunde, schließen Sie dann Kontakt 2 und Kontakt 3 an CLRCMOS1 5 Sekunden lang mit einer Jumper-Kappe kurz. Löschen Sie den CMOS jedoch nicht direkt nach der BIOS-Aktualisierung. Falls Sie den CMOS direkt nach Abschluss der BIOS-Aktualisierung löschen müssen, starten Sie das System zunächst; fahren Sie es dann vor der CMOS-Löschung herunter. Bitte beachten Sie, dass Kennwort, Datum, Zeit und Benutzerstandardprofil nur gelöscht werden, wenn die CMOS-Batterie entfernt wird.

Die CMOS-löschen-Taste hat dieselbe Funktion wie der CMOS-löschen-Jumper.

1.4 Integrierte Stiftleisten und Anschlüsse

Integrierte Stiftleisten und Anschlüsse sind KEINE Jumper. Bringen Sie KEINE Jumper-Kappen an diesen Stiftleisten und Anschlüssen an. Durch Anbringen von Jumper-Kappen an diesen Stiftleisten und Anschlüssen können Sie das Motherboard dauerhaft beschädigen.

Systemblende-Stiftleiste (9-polig, PANEL1) (siehe S. 1, Nr. 26)

PLED+ PLED- PWRBTN# GND 1 GND RESET# GND HDLED- HDLED+

Verbinden Sie Netzschalter, Reset-Taste und Systemstatusanzeige am Gehäuse entsprechend der nachstehenden Pinbelegung mit dieser Stiftleiste. Beachten Sie vor Anschließen der Kabel die positiven und negativen Kontakte.

PWRBTN (Ein-/Austaste):

Mit der Ein-/Austaste an der Frontblende des Gehäuses verbinden. Sie können die Abschaltung Ihres Systems über die Ein-/Austaste konfigurieren.

RESET (Reset-Taste):

Mit der Reset-Taste an der Frontblende des Gehäuses verbinden. Starten Sie den Computer über die Reset-Taste neu, wenn er abstürzt oder sich nicht normal neu starten lässt.

PLED (Systembetriebs-LED):

Mit der Betriebsstatusanzeige an der Frontblende des Gehäuses verbinden. Die LED leuchtet, wenn das System läuft. Die LED blinkt, wenn sich das System im S1/S3-Ruhezustand befindet. Die LED ist aus, wenn sich das System im S4-Ruhezustand befindet oder ausgeschaltet ist (S5).

HDLED (Festplattenaktivitäts-LED):

Mit der Festplattenaktivitäts-LED an der Frontblende des Gehäuses verbinden. Die LED leuchtet, wenn die Festplatte Daten liest oder schreibt.

Das Design der Frontblende kann je nach Gehäuse variieren. Ein Frontblendenmodul besteht hauptsächlich aus Ein-/Austaste, Reset-Taste, Betrieb-LED, Festplattenaktivität-LED, Lautsprecher etc. Stellen Sie beim Anschließen Ihres Frontblendenmoduls an diese Stiftleiste sicher, dass Kabel- und Pinbelegung richtig abgestimmt sind.

Betrieb-LED-Stiftleiste(3-polig, PLED1)(siehe S. 1, Nr. 27)		Bitte verbinden Sie die Betrieb-LED des Gehäuses zur Anzeige des System-betriebsstatus mit dieser Stiftleiste.

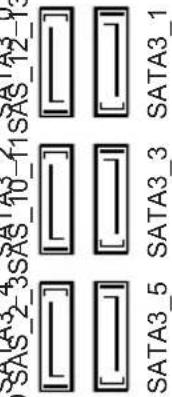

Serial-ATA-III-Anschlüsse(SATA3_0, SATA3_1:siehe S. 1, Nr. 12)(SATA3_2, SATA3_3:siehe S. 1, Nr. 13)(SATA3_4, SATA3_5:siehe S. 1, Nr. 15)	[SAS_14_15]	Diese sechs SATA-III-Anschlüsse unterstützen SATA-Datenkabel für interne Speichergeräte mit einer Datenübertragungsgeschwindigkeit bis 6,0 Gb/s. Falls der eSATA-Port am hinteren E/A angeschlossen wurde, funktioniert der interne SATA3_5-Anschluss nicht.
SAS-Anschlüsse(SAS_0_1:siehe S. 1, Nr. 17)(SAS_2_3:siehe S. 1, Nr. 18)(SAS_4_5:siehe S. 1, Nr. 19)(SAS_6_7:siehe S. 1, Nr. 20)(SAS_8_9:siehe S. 1, Nr. 21)(SAS_10_11:siehe S. 1, Nr. 22)(SAS_12_13:siehe S. 1, Nr. 23)(SAS_14_15:siehe S. 1, Nr. 24)	[SAS_0_1SAS_8_9]	Diese sechszehn SAS-3-Anschlüsse unterstützen SAS/SATA-Datenkabel für interne Speichergeräte.Die aktuelle SAS-3-Schnittstelle erlaubt Dat enübertragungsgeschwindigkeiten bis 12,0 Gb/s. Die aktuelle SATA3-Schnittstelle erlaubt Dat tenübertragungsgeschwindigkeiten bis 6,0 Gb/s.Zum Anschließen von SAS-Festplatten wenden Sie sich bitte an Ihren SAS-Datenkabelhändler.*Sie sollten kein DVD-Laufwerk an den SAS-3-Anschlüssen anschließen.

USB 2.0-Stiftleisten

(9-polig, USB2_3)

(siehe S. 1, Nr. 36)

(9-polig, USB4_5)

(siehe S. 1, Nr. 35)

(USB6)

(siehe S. 1, Nr. 34)

USB_PWR P- P+ GND DUMMY 1 P+ GND P- USB_PWR

Neben zwei USB 2.0-Ports an der E/A-Blende befinden sich zwei

Stiftleisten und ein Port an diesem Motherboard. Jede USB 2.0-Stiftleiste kann zwei Ports unterstützen.

USB 3,0-Stiftleisten

(19-polig, USB3_6_7)

(siehe S. 1, Nr. 11)

(19-polig, USB3_8_9)

(siehe S. 1, Nr. 14)

Vbus/Vbus IntA_PB_SSRX- IntA_PB_SSRX+ GND IntA_PB_SSTX- IntA_PB_SSTX+ GND IntA_PB_D- IntA_PB_D+ Dummy 1

Neben sechs USB

3.0-Ports an der E/

A-Blende befinden sich zwei Stiftleisten an diesem Motherboard. Jede USB 3.0-Stiftleiste kann zwei Ports unterstützen.

Audiostiftleiste

(Frontblende)

(9-polig, HD_AUDIO1)

(siehe S. 1, Nr. 41)

GND PRESENCE# MIC_RET OUT_RET 1 J_SENSE OUT2_L J_SENSE OUT2_R MIC2_R MIC2_L

Diese Stiftleiste dient dem Anschließen von Audiogeräten an der Frontblende.

1. High Definition Audio unterstützt Anschlusserkennung, der Draht am Gehäuse muss dazu jedoch HDA unterstützt. Bitte befolgen Sie zum Installieren Ihres Systems die Anweisungen in unserer Anleitung und der Anleitung zum Gehäuse.

2. Bei Nutzung eines AC'97-Audiopanels dieses bitte anhand folgender Schritte an der Audiostiftleiste der Frontblende installieren:

A. Mic_IN (Mikrofon) mit MIC2_L verbinden.
B. Audio_R (RIN) mit OUT2_R und Audio_L (LIN) mit OUT2_L verbinden.
C. Erde (GND) mit Erde (GND) verbinden.
D. MIC_RET und OUT_RET sind nur für das HD-Audiopanel vorgesehen. Sie müssen sie nicht für das AC'97-Audiopanel verbinden.
E. Rufen Sie zum Aktivieren des vorderen Mikrofons das „FrontMic (Vorderes Mikrofon)“-Register in der Realtek-Systemsteuerung auf und passen „Recording Volume (Aufnahmelautstärke)“ an.

Gehäuselautsprecherstift-leiste(4-polig, SPEAKER1)(siehe S. 1, Nr. 28)		Bitte verbinden Sie den Gehäuselautsprecher mit dieser Stiftleiste.
Gehäuse-, Netzteil- und MOS-Lüfteranschlüsse(4-polig, CHA_FAN1)(siehe S. 1, Nr. 33)		Bitte verbinden Sie die Lüfterkabel mit den Lüfteranschlüssen; der schwarze Draht gehört zum Erdungskontakt.
(3-polig, CHA_FAN2)(siehe S. 1, Nr. 32)
(3-polig, CHA_FAN3)(siehe S. 1, Nr. 9)
(3-polig, CHA_FAN4)(siehe S. 1, Nr. 1)
(3-polig, PWR_FAN1)(siehe S. 1, Nr. 6)
(3-polig, MOS_FAN1)(siehe S.1, Nr. 42)
CPU-Lüfteranschlüsse(4-polig, CPU_FAN1)(siehe S. 1, Nr. 4)		Dieses Motherboard bietet einen 4-poligen CPU-Lüfteranschluss (lautloser Lüfter). Falls Sie einen 3-poligen CPU-Lüfter anschließen möchten, verbinden Sie ihn bitte mit Kontakt 1 bis 3.
(3-polig, CPU_FAN2)(siehe S. 1, Nr. 5)
ATX-Netzanschluss(24-polig, ATXPWR1)(siehe S. 1, Nr. 10)		Dieses Motherboard bietet einen 24-poligen ATX-Netzanschluss. Bitte schließen Sie es zur Nutzung eines 20-poligen ATX-Netzteils entlang Kontakt 1 und Kontakt 13 an.

ATX-12-V-Netzanschluss

(8-polig, ATX12V1)

(siehe S. 1, Nr. 2)

(8-polig, ATX12V2)

(siehe S. 1, Nr. 3)

Dieses Motherboard bietet zwei 8-polige ATX-12-V-Netzanschlüsse.

Bitte schließen Sie es zur Nutzung eines 4-poligen ATX-Netzteils entlang Kontakt 1 und Kontakt 5 an.

SLI/XFIRE-Netzanschluss

(4-polig, SLI/XFIRE_ PWR1)

(siehe S. 1, Nr. 38)

(4-polig, SLI/XFIRE_ PWR2)

(siehe S. 1, Nr. 37)

Bitte verbinden Sie diese Anschluss mit einem Festplattennetzanschluss, wenn zwei Grafikkarten an diesem Motherboard installiert sind.

Infrarotmodul-Stiftleiste

(5-polig, IR1)

(siehe S. 1, Nr. 40)

Diese Stiftleiste unterstützt ein optionales kabelloses Infrarotmodul zum Übertragen und Empfangen.

Serieller-Port-Stiftleiste

(9-polig, COM1)

(siehe S. 1, Nr. 39)

RRXD1 DDTR#1 DDSR#1 CCTS#1 RRI#1 RRTS#1 GND TTXD1 DDCD#1

Diese COM1-Stiftleiste unterstützt ein Modul für serielle Ports.

1.5 Intelligente Schalter

Das Motherboard hat drei intelligente Schalter: Ein-/Ausschalter, Reset-Schalter und CMOS-löschen-Taste, wodurch Benutzer das System schnell ein-/abschalten, zurücksetzen bzw. die CMOS-Werte löschen können.

Ein-/Ausschalter

(PWRBTN)

(siehe S. 1, Nr. 29)

Mit dem Ein-/Ausschalter kann der Benutzer das System schnell ein-/abschalten.

Reset-Schalter

(RSTBTN)

(siehe S. 1, Nr. 30)

Der Reset-Taste ermöglicht das schnelle Rücksetzen des Systems.

BIOS-Auswahlschalter

(BIOS_SEL1)

(siehe S. 1, Nr. 25)

Der BIOS-Auswahlschalter ermöglicht dem System, von BIOS A oder BIOS B zu starten.

Dieses Motherboard verfügt über zwei BIOS-Chips, ein primäres BIOS (BIOS_A) und ein Ausfall-BIOS (BIOS_B), die Sicherheit und Stabilität Ihres Systems steigern. Normalerweise läuft das System über das primäre BIOS. Falls das primäre BIOS jedoch beschädigt ist oder ausfällt, stellen Sie den BIOS-Auswahlschalter einfach auf „B“ um; dann übernimmt das Ausfall-BIOS beim nächsten Systemstart. Duplizieren Sie dann mit „Secure Backup UEFI“ im UEFI-Einrichtungsprogramm zur Gewährleistung eines normalen Systembetriebs eine Arbeitskopie der BIOS-Dateien am primären BIOS. Aus Sicherheitsgründen können Benutzer das Ausfall-BIOS nicht manuell aktualisieren. Sie können das aktuell aktivierte BIOS anhand der BIOS-LEDs (BIOS_A_LED oder BIOS_B_LED) bestimmen.
