Caractéristiques techniques	Détails
Socket	LGA 1150
Chipset	Intel Z87
Format	ATX
RAM Max	32 Go
Type de RAM	DDR3
Slots PCIe	3 x PCIe 3.0 x16, 3 x PCIe 2.0 x1
Ports SATA	6 x SATA 6 Gb/s
Connectivité réseau	Ethernet 10/100/1000 Mbps
Audio	Realtek ALC1150 7.1 CH HD Audio
Utilisation	Idéale pour les configurations de jeu et de travail intensif
Maintenance	Nettoyage régulier des composants, mise à jour du BIOS
Sécurité	Protection contre les surtensions, sécurisation des données avec RAID
Informations générales	Compatibilité avec les processeurs Intel de 4ème génération

FOIRE AUX QUESTIONS - Z87 Extreme11ac ASROCK

Comment installer la carte mère ASROCK Z87 Extreme11ac ?

Pour installer la carte mère, commencez par éteindre votre ordinateur et débrancher tous les câbles. Retirez le panneau latéral du boîtier, installez la carte mère dans le boîtier en alignant les trous de montage avec les entretoises, puis vissez-la en place. Connectez les câbles d'alimentation, les câbles des composants (CPU, RAM, GPU) et les câbles du boîtier.

Pourquoi mon ordinateur ne démarre-t-il pas après l'installation de la carte mère ?

Vérifiez que tous les câbles sont correctement connectés, notamment l'alimentation principale et l'alimentation du processeur. Assurez-vous également que la RAM et le processeur sont bien installés. Si le problème persiste, essayez de démarrer avec le minimum de composants connectés.

Comment mettre à jour le BIOS de la carte mère ASROCK Z87 Extreme11ac ?

Visitez le site web d'ASROCK et téléchargez la dernière version du BIOS pour votre carte mère. Copiez le fichier sur une clé USB formatée en FAT32, redémarrez votre ordinateur et entrez dans le BIOS en appuyant sur 'Del' au démarrage. Utilisez l'outil 'Instant Flash' pour sélectionner le fichier et mettre à jour le BIOS.

Quels types de RAM sont compatibles avec la carte mère ASROCK Z87 Extreme11ac ?

La carte mère ASROCK Z87 Extreme11ac prend en charge la mémoire DDR3 avec des vitesses allant jusqu'à 2400 MHz (OC). Assurez-vous de vérifier la compatibilité des modules de RAM dans la liste de compatibilité sur le site d'ASROCK.

Comment résoudre des problèmes de surchauffe avec la carte mère ?

Assurez-vous que le dissipateur thermique est correctement installé et que la pâte thermique est appliquée. Vérifiez également que le boîtier de votre ordinateur a un bon flux d'air et que les ventilateurs fonctionnent correctement. Envisagez d'installer des ventilateurs supplémentaires si nécessaire.

Comment réinitialiser le BIOS de la carte mère ASROCK Z87 Extreme11ac ?

Pour réinitialiser le BIOS, éteignez votre ordinateur et débranchez-le. Retirez la pile de la carte mère pendant environ 5 à 10 minutes, puis remettez-la en place. Vous pouvez également utiliser le jumper de réinitialisation du BIOS, en suivant les instructions du manuel de la carte mère.

Quels ports USB sont disponibles sur la carte mère ASROCK Z87 Extreme11ac ?

La carte mère ASROCK Z87 Extreme11ac dispose de plusieurs ports USB, y compris des ports USB 3.0 et USB 2.0. Consultez le manuel de la carte mère pour connaître la disposition exacte et le nombre de ports disponibles.

Comment configurer un RAID sur la carte mère ASROCK Z87 Extreme11ac ?

Pour configurer un RAID, accédez au BIOS lors du démarrage et recherchez l'option 'Storage Configuration'. Activez le mode RAID et configurez votre ensemble RAID en suivant les instructions à l'écran. Assurez-vous d'avoir plusieurs disques durs compatibles connectés.

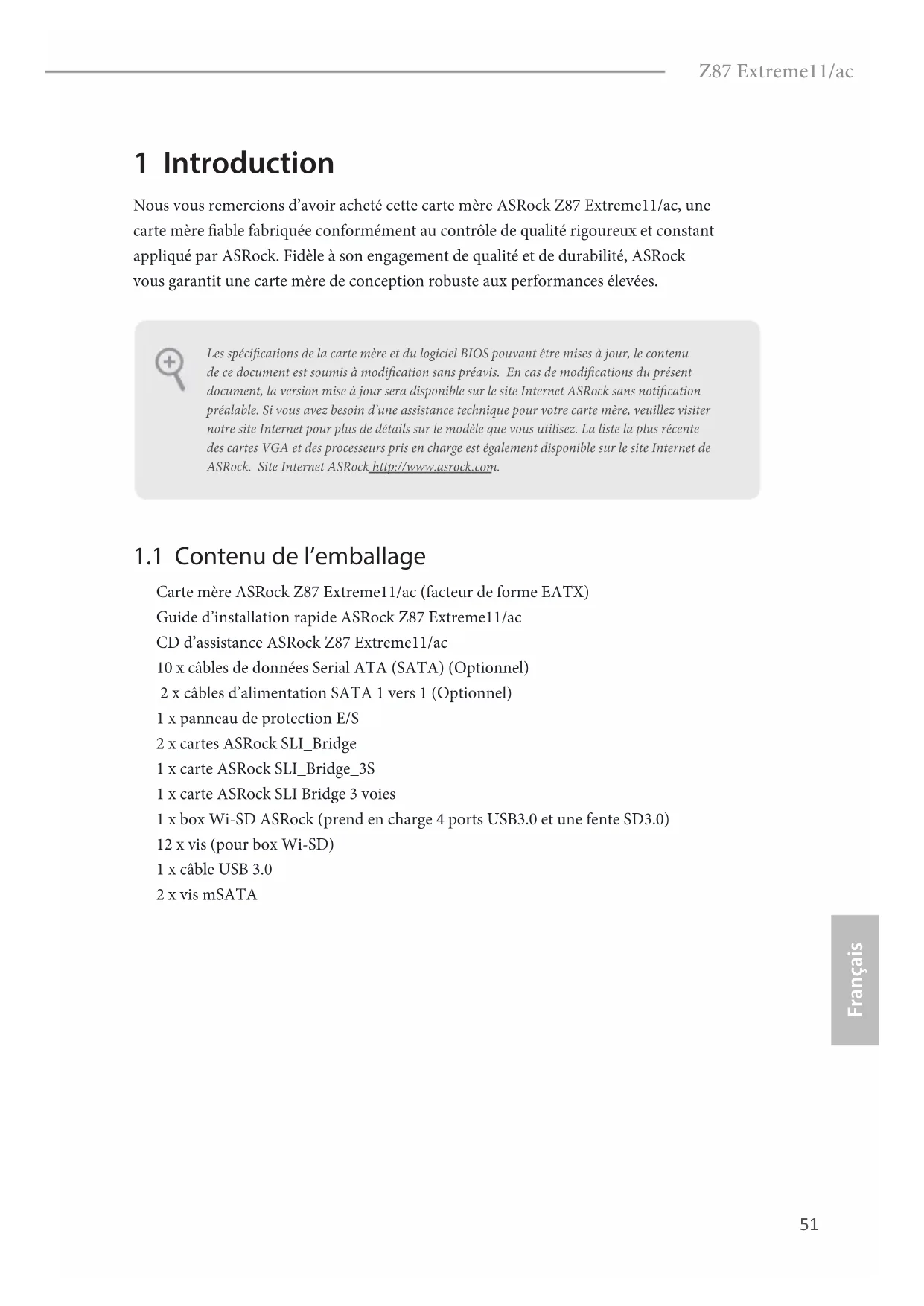

MODE D'EMPLOI Z87 Extreme11ac ASROCK

Nous vous remercions d'avoir acheté cette carte mère ASRock Z87 Extreme11/ac, une carte mère fiable fabriquée conformément au contrôle de qualité rigoureux et constant appliqué par ASRock. Fidèle à son engagement de qualité et de durabilité, ASRock vous garantit une carte mère de conception robuste aux performances élevées.

Les spécifications de la carte mère et du logiciel BIOS pouvant être mises à jour, le contenu de ce document est soumis à modification sans préavis. En cas de modifications du présent document, la version mise à jour sera disponible sur le site Internet ASRock sans notification préalable. Si vous avez besoin d'une assistance technique pour votre carte mère, veuillez visiter notre site Internet pour plus de détails sur le modèle que vous utilisez. La liste la plus récente des cartes VGA et des processeurs pris en charge est également disponible sur le site Internet de ASRock. Site Internet ASRock http://www.asrock.com.

1.1 Contenu de l'emballage

Carte mère ASRock Z87 Extreme11/ac (facteur de forme EATX)

Guide d'installation rapide ASRock Z87 Extreme11/ac

CD d'assistance ASRock Z87 Extreme11/ac

10 x câbles de données Serial ATA (SATA) (Optionnel)

2 x câbles d'alimentation SATA 1 vers 1 (Optionnel)

1 x panneau de protection E/S

2 x cartes ASRock SLI_Bridge

1 x carte ASRock SLI_Bridge_3S

1 x carte ASRock SLI Bridge 3 voies

1 x box Wi-SD ASRock (prend en charge 4 ports USB3.0 et une fente SD3.0)

12 x vis (pour box Wi-SD)

1 x câble USB 3.0

2 x vis mSATA

1.2 Spécifications

Plateforme	Facteur de forme EATXPCB 8 couchesPCB cuivre 2 oncesCondensateur de conception premium or (condensateurs haute qualité en polymère conducteur 100% fabriqué au Japon)Multiple Filter Cap (MFC) (filtre différents bruits à l’aide de 3 condensateurs : condensateur solide DIP, POSCAP et MLCC)
A-Style	Home CloudPrend en charge Purity SoundTM802.11ac WiFi
Processeur	Prend en charge les processeurs 4ème Génération Intel®CoreTM i7 / i5 / i3 / Xeon® / Pentium® / Celeron® en package LGA1150Conception Digi PowerAlimentation à 12 phasesDouble MOSFET (DSM)Prend en charge la technologie Intel® Turbo Boost 2.0Prend en charge les processeurs débloqués de la série K Intel®Prend en charge l’overclocking ASRock BCLK Full-range
Chipset	Intel® Z87
Mémoire	Technologie mémoire double canal DDR34 x fentes DIMM DDR3Prend en charge les mémoires sans tampon non ECC DDR32933+(OC)/2800(OC)/2400(OC)/2133(OC)/1866(OC)/1600/1333/1066Capacité max. de la mémoire système : 32GoPrend en charge Intel® Extreme Memory Profile (XMP)1.3/1.2

Fente d'expansion

4 x fentes PCI Express 3.0 x16 (PCIE1/PCIE3/PCIE5/PCIE7:simple en mode x16 (PCIE5) ; double en mode x8 (PCIE1) / x16(PCIE5) ; triple en mode x8 (PCIE3) / x8 (PCIE5) / x8 (PCIE7) ; quadruple en mode x8 (PCIE1) / x8 (PCIE3) / x8 (PCIE5) / x8 (PCIE7)) 3 x fentes PCI Express 2.0 x1 1 x fente mini-PCI Express pour module WiFi + BT PLX PEX 8747 et PLX PEX 8608 embarqués Prend en charge AMD Quad CrossFireX™, 4-Way CrossFireX™, 3-Way CrossFireX™ and CrossFireX™ Prend en charge NVIDIA® Quad SLI™, 4-Way SLI™, 3-Way SLI™ et SLI™

Graphiques

La technologie Intel® HD Graphics Built-in Visuals et les sorties VGA sont uniquement prises en charge par les processeurs intégrant un contrôleur graphique. Prend en charge la technologie Intel® HD Graphics Built-in Visuals : Intel® Quick Sync Video with AVC, MVC (S3D) and MPEG-2 Full HW Encode1, Intel® InTruTM 3D, Intel® Clear Video HD Technology, Intel® Insider™, Intel® HD Graphics 4400/4600 Pixel Shader 5.0, DirectX 11.1 Mémoire partagée max. 1792Mo Deux options de sortie VGA : Ports HDMI et mini DisplayPort/Thunderbolt™ 2 Prend en charge la configuration à triple moniteurs Prend en charge la technologie HDMI avec résolution maximale de 4K × 2K (4096x2304) @ 24Hz Prend en charge la technologie mini DisplayPort/Thunderbolt™ 2 avec résolution maximale de 4K × 2K (4096x2304) @ 24Hz Prend en charge les technologies Auto Lip Sync, Deep Color (12bpc), xvYCC et HBR (High Bit Rate Audio) avec port HDMI (un écran compatible HDMI est requis) Prend en charge la fonction HDCP via ports HDMI et mini DisplayPort/ Thunderbolt™ 2 Prend en charge la lecture Blu-ray (BD) Full HD 1080p via ports HDMI et mini DisplayPort/ Thunderbolt™ 2 Prend en charge un taux de transfert des données jusqu'à 20Gbps via port Thunderbolt™ 2 Prend en charge la configuration en guirlande de jusqu'à 6 appareils Thunderbolt™

Audio	Audio 7.1 CH HD avec protection du contenu (codec audio Realtek ALC1150)Compatible audio Blu-ray PremiumPrend en charge Purity SoundTM- 115dB SNR DAC avec amplificateur différentiel- Amplificateur de casque TI® NE5532 Premium (prend en charge les casques jusqu'à 600 Ohms)- Technologie Direct Drive- Capot à blindage EMI- Blindage isolant PCBPrend en charge DTS Connect
Réseau	Gigabit LAN 10/100/1000 Mb/s1 x Giga PHY Intel® I217V, 1 x GigaLAN Intel® I211ATPrend en charge la technologie Intel® Remote Wake (sur Intel® I217V)Prend en charge la fonction Wake-On-LANPrend en charge la technologie Dual LAN avec teamingPrend en charge la fonction d'économie d'énergie Ethernet 802.3azPrend en charge PXE
Réseau sans-fil	Prend en charge IEEE 802.11a/b/g/n/acPrend en charge le mode Dual-Band (2,4/5 GHz)Prend en charge la connexion sans-fil à haute vitesse jusqu'à 867Mbps2 antennes pour prendre en charge la technologie diversifiée 2 (émission) x 2 (réception)Prend en charge Bluetooth 4.0 / 3.0 + haute vitesse classe II
Connec-tique du panneau arrière	1 x port souris/clavier PS/21 x port HDMI1 x entrée DisplayPort pour port ThunderboltTM 22 x ports ThunderboltTM 2 (prennent en charge les appareils ThunderboltTM ou les moniteurs mini DisplayPort)1 x port sortie optique SPDIF1 x connecteur eSATA2 x ports USB 2.02 x ports USB 3.0 (Intel® Z87)4 x ports USB 3.0 (concentrateur ASMedia)2 x port RJ-45 LAN avec LED (LED ACT/LIEN et LED VITESSE)1 x bouton Clear CMOS

Connecteurs jack audio HD : Haut-parleur arrière / central / basses / entrée ligne / haut-parleur avant / microphone

Stockage

6 x connecteurs SATA3 6,0 Go/s de Intel® Z87, compatibles RAID (RAID 0, RAID 1, RAID 5, RAID 10, technologies Intel Rapid Storage 12 et Intel Smart Response), fonctions NCQ, AHCI et « Hot Plug » (le connecteur SATA3_5 est partagé avec le port eSATA)

16 x connecteurs SAS-3 12,0 Gb/s/SATA3 6,0 Gb/s de LSI SAS 3008 controller + 3x24R expander, prend en charge RAID (RAID 0, RAID 1, RAID 1E et RAID 10) (prend en charge jusqu'à 10 disques durs), NCQ et enfichage à chaud 2 x connecteurs mSATA de Intel® Z87, prend en charge RAID (RAID 0, RAID 1, RAID 5, RAID 10, technologie Intel Rapid Storage 12 et technologie Intel Smart Response), NCQ, AHCI et enfichage à chaud (le connecteur MSATA1 est partagé avec le connecteur SATA3_4 ; le connecteur MSATA2 est partagé avec le connecteur SATA3_2)

1 x connecteur eSATA par Intel® Z87, compatible RAID (RAID 0, RAID 1, RAID 5, RAID 10, technologies Intel Rapid Storage 12 et Intel Smart Response), fonctions NCQ, AHCI et « Hot Plug »

Connec- tique

1 x embase IR
1 x embase pour port COM
1 x embase LED d'alimentation
2 x connecteurs pour ventilateur de processeur (1 x 4 broches, 1 x 3 broches)
4 x connecteurs pour ventilateur de châssis (1 x 4 broches, 3 x 3 broches)
1 x connecteur pour ventilateur d'alimentation (3 broches)
1 x connecteur pour ventilateur SB (3 broches)
1 x connecteur pour ventilateur MOS (3 broches)
1 x connecteur d'alimentation ATX 24 broches
2 x connecteur d'alimentation 12V 8 broches (connecteur d'alimentation haute densité)
2 x connecteur d'alimentation SLI/XFire
1 x connecteur audio panneau frontal
2 x embases USB 2.0 (pour 4 ports USB 2.0)
1 x port USB 2.0 type A vertical
2 x embases USB 3.0 (pour 6 ports USB 3.0)
* L'installation de la box Wi-SD est nécessaire pour la prise en charge des 6 ports USB3.0.

1 x Dr Debug avec témoin LED 1 x bouton de mise en marche avec témoin LED 1 x bouton de réinitialisation avec témoin LED 1 x bouton de sélection du BIOS

Caractéristiques du BIOS	2 x BIOS UEFI AMI 64Mo légaux avec prise en charge interface graphique multilingue (1 x BIOS principal et 1 x BIOS de sauvegarde)Prend en charge la technologie de sauvegarde sécurisée UEFI Compatible ACPI 1.1 Wake Up EventsPrend en charge SMBIOS 2.3.1Réglage de la tension CPU, DRAM, PCH 1,05V, PCH 1,5V
CD inclus	Pilotes, utilitaires, logiciel AntiVirus (version d’évaluation), navigateur Google Chrome et barre d’outils, Start8 (30 jours d’évaluation), MeshCentral, Splashtop Streamer
Surveillance du matériel	Détection de la température du processeur/châssis/chipsetTachéomètre du ventilateur processeur/châssis/alimentation/SB/MOSVentilateur silencieux processeur/châssis/SB (réglage automatique de la vitesse du ventilateur d’après la température du processeur)Contrôle simultané des vitesses du ventilateur processeur/châssis/SB/MOSSurveillance de la tension d’alimentation : +12V, +5V, +3,3V, CPU Vcore, tension d’entrée du processeur
Système d’exploitation	Microsoft® Windows® 8.1 32-bit / 8.1 64-bit / 8 32-bit / 8 64-bit / 7 32-bit / 7 64-bit
Certifications	FCC, CE, WHQLErP/EuP Ready (alimentation ErP/EuP ready requise)

* pour des informations détaillées de nos produits, veuillez visiter notre site : http://www.asrock.com

Il est important de signaler que l'overcloking présente certains risques, incluant des modifications du BIOS, l'application d'une technologie d'overclocking déliée et l'utilisation d'outils d'overclocking développés par des tiers. La stabilité de votre système peut être affectée par ces pratiques, voire provoquer des dommages aux composants et aux périphériques du système. L'overclocking se fait à vos risques et périls. Nous ne pourrons en aucun cas être tenus pour responsables des dommages éventuels provoqués par l'overclocking.

En raison de limitations dues au système d'exploitation, la capacité de mémoire utilisée sous Windows® 32-bit peut être inférieure à 4 Go. Cette limitation ne concerne pas les systèmes d'exploitation Windows® 64-bit. Vous pouvez utiliser ASRock XFast RAM pour utiliser la mémoire dont Windows® ne peut se servir.

1.3 Configuration des cavaliers (Jumpers)

L'illustration ci-dessous vous renseigne sur la configuration des cavaliers (jumpers). Lorsque le capuchon du cavalier est installé sur les broches, le cavalier est 'court-circuité'. Si le capuchon du cavalier n'est pas installé sur les broches, le cavalier est 'ouvert'. L'illustration représente un cavalier à 3 broches dont les broches 1 et 2 sont « court-circuitées » si un capuchon de cavalier est posé sur ces 2 broches.

Short Open 1 2 3

Cavalier Clear CMOS (CLRCMOS1) (voir p.1, No. 31)

2_3 Fonction Clear CMOSPar défaut

CLRCMOS1 vous permet d'effacer les donnés de la CMOS. Pour effacer les paramètres du système et rétablir les valeurs par défaut, veuillez éteindre votre ordinateur et débrancher son cordon d'alimentation. Patientez 15 secondes, puis utilisez un capuchon de cavalier pour court-circuiter la broche 2 et la broche 3 sur CLRCMOS1 pendant 5 secondes. Toutefois, n'effacez pas la CMOS immédiatement après avoir mis à jour le BIOS. Si vous avez besoin d'effacer les données CMOS après une mise à jour du BIOS, vous devez tout d'abord redémarrer le système, puis l'éteindre avant de procéder à l'effacement de la CMOS. Veuillez noter que les paramètres mot de passe, date, heure et profil de l'utilisateur seront uniquement effacés en cas de retrait de la pile de la CMOS.

Le bouton Clear CMOS possède la même fonction que le cavalier (jumper) Clear CMOS.

1.4 Embases et connecteurs de la carte mère

Les embases et connecteurs situés sur la carte NE SONT PAS des cavaliers. Ne placez JAMAIS de capuchons de cavaliers sur ces embases ou connecteurs. Placer un capuchon de cavalier sur ces embases ou connecteurs endommagera irrémédiablement votre carte mère.

Embase du panneau système (PANNEAU1 à 9 broches) (voir p.1, No. 26)

PLED+ PLED- PWRBTN# GND 1 GND RESET# GND HDLED- HDLED+

Branchez le bouton de mise en marche, le bouton de réinitialisation et le témoin d'état du système présents sur le châssis sur cette embase en respectant la configuration des broches illustrée ci-dessous. Repérez les broches positive et négative avant de brancher les câbles.

PWRBTN (bouton d'alimentation):

pour brancher le bouton d'alimentation du panneau frontal du châssis. Vous pouvez configurer la façon dont votre système doit s'arrêter à l'aide du bouton de mise en marche.

RESET (bouton de réinitiélisation):

pour brancher le bouton de réinitialisation du panneau frontal du châssis. Appuyez sur le bouton de réinitialisation pour redémarrer l'ordinateur en cas de plantage ou de dysfonctionnement au démarrage.

PLED (LED d'alimentation du système) :

pour brancher le témoin d'état de l'alimentation du panneau frontal du châssis. Le LED est allumé lorsque le système fonctionne. Le LED clignote lorsque le système se trouve en mode veille S1/S3. Le LED est éteint lorsque le système se trouve en mode veille S4 ou hors tension (S5).

HDLED (LED d'activité du disque dur) :

pour brancher le témoin LED d'activité du disque dur du panneau frontal du châssis. Le LED est allumé lorsque le disque dur lit ou écrit des données.

La conception du panneau frontal peut varier en fonction du châssis. Un module de panneau frontal est principalement composé d'un bouton de mise en marche, bouton de réinitialisation, LED d'alimentation, LED d'activité du disque dur, haut-parleur etc. Lorsque vous reliez le module du panneau frontal de votre châssis sur cette embase, veillez à parfaitement faire correspondre les fils et les broches.

Embase LED d'alimentation (PLED1 à 3 broches) (voir p.1, No. 27)

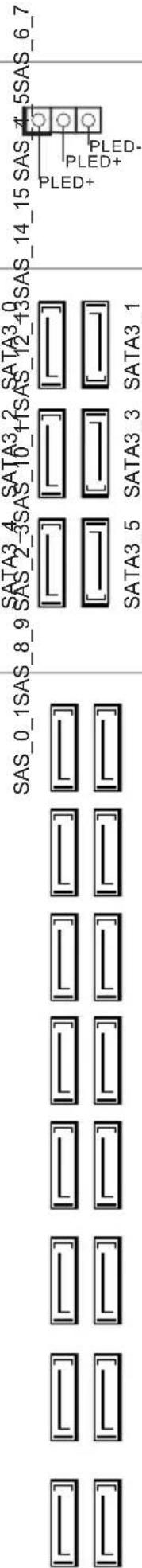

Connecteurs Serial ATA3 (SATA3_0, SATA3_1: voir p.1, No. 12) (SATA3_2, SATA3_3: voir p.1, No. 13) (SATA3_4, SATA3_5: voir p.1, No. 15)

Connecteurs SAS (SAS_0_1: voir p.1, No. 17) (SAS_2_3: voir p.1, No. 18) (SAS_4_5: voir p.1, No. 19) (SAS_6_7: voir p.1, No. 20) (SAS_8_9: voir p.1, No. 21) (SAS_10_11: voir p.1, No. 22) (SAS_12_13: voir p.1, No. 23) (SAS_14_15: voir p.1, No. 24)

SAS_0_1SAS_8_9 SATA3_4 SATA3_12 SATA3_0 SAS_2_3SAS_10_1SAS_12_4SAS_14_15 SAS_7_5SAS_6_7 PLED- PLED+ PLED+ SATA3_5 SATA3_3 SATA3_1

Veuillez brancher le LED d'alimentation du châssis sur cette embase pour indiquer l'état d'alimentation du système.

Ces six connecteurs SATA3 sont compatibles avec les câbles de données SATA pour les appareils de stockage internes avec un taux de transfert maximal de 6,0 Go/s. Si le port eSATA sur le panneau E/ S arrière a été connecté, le SATA3_5 interne ne fonctionnera pas.

Ces seize connecteurs SAS-3 sont compatibles avec les câbles de données SAS/SATA pour les appareils de stockage internes. L'interface SAS- 3 actuelle prend en charge un taux de transfert des données jusqu'à 12,0 Go/s. L'interface SATA3 actuelle prend en charge un taux de transfert des données jusqu'à 6,0 Go/s. Pour le branchement de disques durs SAS, veuillez contacter un revendeur de câbles de données SAS. *Il n'est pas recommandé de connecter le DVD- ROM sur un connecteur SAS-3.

Embases USB 2.0 (USB2_3 à 9 broches) (voir p.1, No. 36) (USB4_5 à 9 broches) (voir p.1, No. 35)

(USB6) (voir p.1, No. 34)

USB_PWR P- P+ GND DUMMY 1 P+ GND P- USB_PWR

En plus des deux ports USB 2.0 sur le panneau E/S, cette carte mère est dotée de deux embases et d'un port. Chaque embase USB 2.0 peut prendre en charge deux ports.

Embases USB 3,0 (USB3_6_7 19 broches) (voir p.1, No. 11) (USB3_8_9 19 broches) (voir p.1, No. 14)

Vbus IntA_PA_SSRX- IntA_PA_SSRX+ GND IntA_PA_SSTX- IntA_PA_SSTX+ GND IntA_PA_D- IntA_PA_D+ Vous/Vbus IntA_PB_SSRX- IntA_PB_SSRX+ CND IntA_PB_SSTX- IntA_PB_SSTX+ GND IntA_PB_D- IntA_PB_D+ Dummy 1

En plus des deux ports USB 3.0 sur le panneau E/S, cette carte mère est dotée de deux embases. Chaque embase USB 3.0 peut prendre en charge deux ports.

Embase audio du panneau frontal (HD_AUDIO1 à 9 broches) (voir p.1, No. 41)

GND PRESENCE# MIC_RET OUT_RET 1 J_SENSE OUT2_L J_SENSE MIC2_R_ MIC2_L

Cette embase sert au branchement des appareils audio au panneau audio frontal.

1. L'audio haute définition prend en charge la technologie Jack Sensing (détection de la fiche), mais le panneau grillagé du châssis doit être compatible avec la HDA pour fonctionner correctement. Veuillez suivre les instructions figurant dans notre manuel et dans le manuel du châssis pour installer votre système.
2. Si vous utilisez un panneau audio AC'97, veuillez le brancher sur l'embase audio du panneau frontal en procédant comme suit : A. branchez Mic_IN (MIC) sur MIC2_L. B. branchez Audio_R (RIN) sur OUT2_R et Audio_L (LIN) sur OUT2_L. C. branchez la mise à terre (GND) sur mise à terre (GND). D. MIC_RET et OUT_RET sont exclusivement réservés au panneau audio HD. Il est inutile de les brancher avec le panneau audio AC'97. E. Pour activer le micro frontal, sélectionnez l'onglet « FrontMic » du panneau de contrôle Realtek et réglez le paramètre « Volume d'enregistrement ».

Embase du haut-parleur du châssis (SPEAKER1 à 4 broches) (voir p.1, No. 28)

Veuillez brancher le haut-parleur du châssis sur cette embase.

Connecteurs pour ventilateur châssis, alimentation et MOS (CHA_FAN1 à 4 broches) (voir p.1, No. 33)

GND + 12V CPU_FAN_SPEED FAN_SPEED_CONTROL

Veuillez brancher les câbles du ventilateur sur les connecteurs du ventilateur, puis reliez le fil noir à la broche de mise à terre.

(CHA_FAN2 à 3 broches) (voir p.1, No. 32) (CHA_FAN3 à 3 broches) (voir p.1, No. 9) (CHA_FAN4 3 broches) (voir p.1, No. 1)

GND + 12V CHA_ FAN_SPEED

(PWR_FAN1 à 3 broches) (voir p.1, No. 6)

GND +12V PWR_FAN_SPEED

(MOS_FAN1 à 3 broches) (voir p.1, No. 42)

Connecteurs du ventilateur du processeur (CPU_FAN1 à 4 broches) (voir p.1, No. 4)

+12V GND CPU_FAN_SPEED FAN_SPEED_CONTROL

(CPU_FAN2 à 3 broches) (voir p.1, No. 5)

Cette carte mère est dotée d'un connecteur pour ventilateur de processeur (Quiet Fan) à 4 broch-es. Si vous envisagez de connecter un ventilateur de processeur à 3 broches, veuillez le brancher sur la Broche 1-3.

Connecteur d'alimentationATX(ATXPWR1 à 24 broches)(voir p.1, No. 10)		Cette carte mère est dotée d'un connecteur d'alimentation ATX à 24 broches. Pour utiliser une alimentation ATX à 20 broches, veuillez effectuer les branchements sur la Broche 1 et la Broche 13.
Connecteur d'alimentationATX 12V(ATX12V1 à 8 broches)(voir p.1, No. 2)(ATX12V2 à 8 broches)(voir p.1, No. 3)		Cette carte mère est dotée de deux connecteurs d'alimentation ATX 12V à 8 broches. Pour utiliser une alimentation ATX à 4 broches, veuillez effectuer les branchements sur la Broche 1 et la Broche 5.
Connecteur d'alimentationSLI/XFire(SLI/XFIRE_PWR1 à 4 broches)(voir p.1, No. 38)(SLI/XFIRE_PWR2 à 4 broches)(voir p.1, No. 37)		Veuillez brancher ce connecteur avec un connecteur d'alimentation de disque dur lorsque deux cartes graphiques sont installées sur la carte mère.
Embase pour module infrarouge(IR1 à 5 broches)(voir p.1, No. 40)		Cette embase prend en charge un module sans-fil d'émission et de réception infrarouge optionnel.
Embase pour port série(COM1 à 9 broches)(voir p.1, No. 39)		Cette embase COM1 prend en charge un module de port série.

1.5 Boutons intelligents

La carte mère est équipée de trois boutons intelligents : Bouton de mise en marche, bouton de réinitialisation et bouton d'effacement CMOS permettant aux utilisateurs d'allumer/éteindre le système, de réinitialiser le système ou d'effacer les valeurs CMOS en toute simplicité.

Bouton de mise en marche

(PWRBTN)

(voir p.1, No. 29)

Le bouton de mise en marche permet aux utilisateurs d'allumer le système rapidement.

Bouton de réinitialisation

(RSTBTN)

(voir p.1, No. 30)

Le bouton de

réinitialisation permet aux utilisateurs de réinitialiser le système rapidement.

Interrupteur de sélection

du BIOS

(BIOS_SEL1)

(voir p.1, No. 25)

Le sélecteur du BIOS permet au système de démarrer depuis le BIOS A ou le BIOS B.

Cette carte mère est dotée de deux BIOS – un BIOS principal (BIOS_A), et un BIOS de sauvegarde (BIOS_B) – ce qui permet d'optimiser la protection et la stabilité du système. En règle générale, le système utilise le BIOS principal. Toutefois, si le BIOS principal venait à être corrompu ou endommagé, placez simplement le sélecteur en position « B » et le BIOS de secours prendra automatiquement le relais au redémarrage du système. Après cela, utilisez « Secure Backup UEFI » depuis l'utilitaire de configuration UEFI pour copier les fichiers BIOS vers le BIOS principal et rétablir le fonctionnement normal du système. Par souci de sécurité du système, l'utilisateur ne peut pas mettre à jour le BIOS de secours manuellement. Pour identifier le BIOS actif, l'utilisateur peut consulter les témoins LED du BIOS (LED_BIOS_A ou LED_BIOS_B).
