РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Z87 Extreme11ac ASROCK

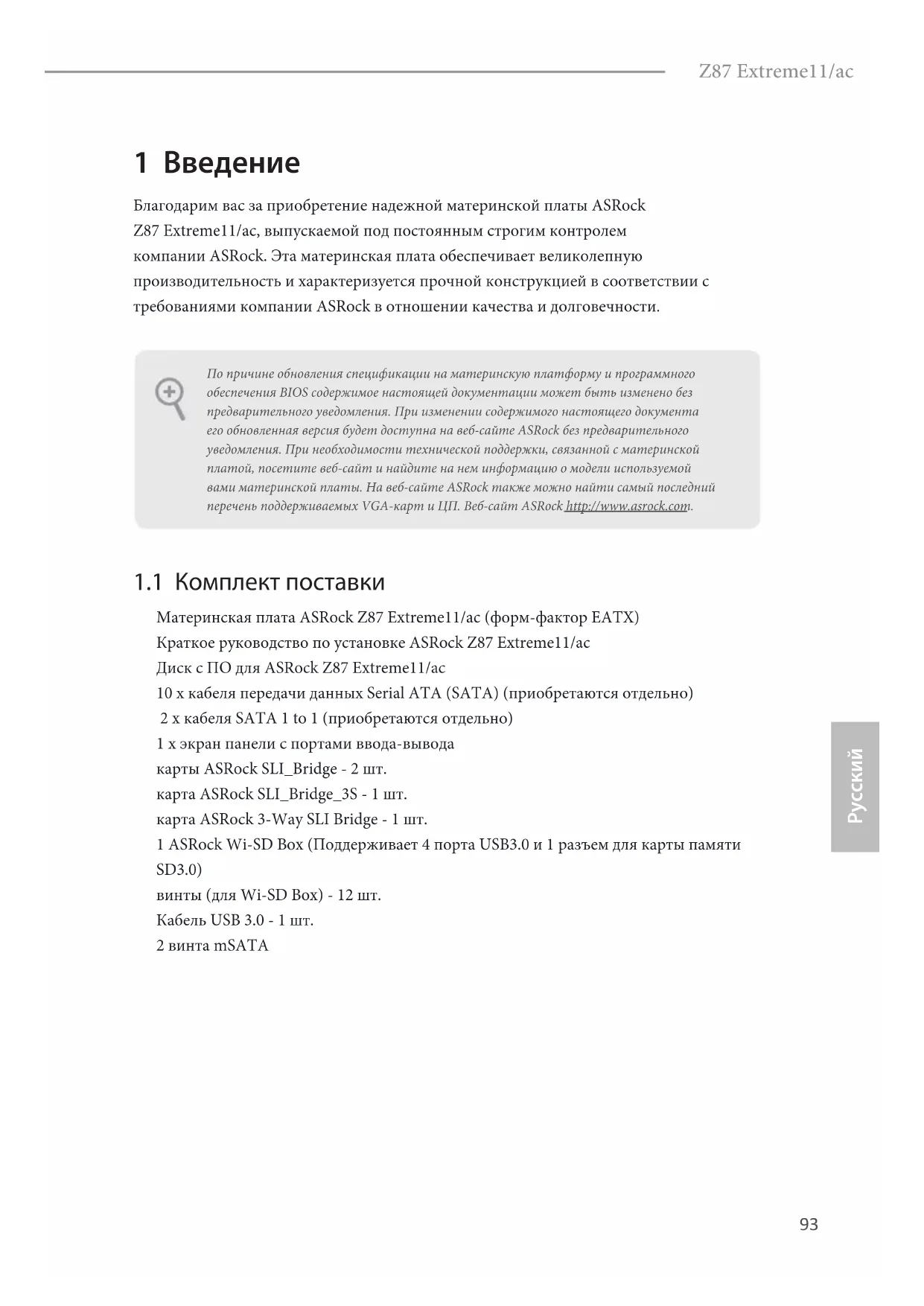

Благодарим вас за приобретение надежной материнской платы ASRock Z87 Extreme11/ac, выпускаемой под постоянным строгим контролем компании ASRock. Эта материнская плата обеспечивает великолепную производительность и характеризуется прочной конструкцией в соответствии с требованиями компании ASRock в отношении качества и долговечности.

По причине обновления спецификации на материнскую платформу и программного обеспечения BIOS содержимое настоящей документации может быть изменено без предварительного уведомления. При изменении содержимого настоящего документа его обновленная версия будет доступна на веб-сайте ASRock без предварительного уведомления. При необходимости технической поддержки, связанной с материнской платой, посетите веб-сайт и найдите на нем информацию о модели используемой вами материнской платы. На веб-сайте ASRock также можно найти самый последний перечень поддерживаемых VGA-карт и ЦП. Веб-сайт ASRock http://www.asrock.com.

1.1 Комплект поставки

Материнская плата ASRock Z87 Extreme11/ac (форм-фактор EATX)

Краткое руководство по установке ASRock Z87 Extreme11/ac

Диск с ПО для ASRock Z87 Extreme11/ac

10 x кабеля передачи данных Serial ATA (SATA) (приобретаются отдельно)

2 x кабеля SATA 1 to 1 (приобретаются отдельно)

1 х экран панели с портами ввода-вывода

карты ASRock SLI_Bridge - 2 шт.

карта ASRock SLI_Bridge_3S - 1 шт.

карта ASRock 3-Way SLI Bridge - 1 шт.

1 ASRock Wi-SD Box (Поддерживает 4 порта USB3.0 и 1 разъем для карты памяти SD3.0)

винты (для Wi-SD Box) - 12 шт.

Кабель USB 3.0 - 1 шт.

2 винта mSATA

1.2 Спецификация

Платформа

Форм-фактор EATX

8-слойная печатная схема

Медная печатная плата 2 унции

Конструкция Premium Gold Capacitor

(с использованием высококачественных

конденсаторов из проводящих полимеров

производства Японии)

Многократный конденсатор сглаживающего

фильтра (МКСФ) (фильтрация различных шумов

3 различными конденсаторами: твердотельный

Поддержка процессоров 4-го поколения Intel® Core™

i7 / i5 / i3 / Xeon® / Pentium® / Celeron® в исполнении

LGA1150

Digi Power design

Система питания 12

Двухблочный полевой МОП-транзистор (DSM)

Поддержка технологии Intel® Turbo Boost 2.0

Поддержка процессоров Intel ^® серии К с

разблокированным множителем

Поддержка полного разгона процессора ASRock

BCLK

Чипсет

Intel ^® Z87

Память

Двухканальная память DDR3

4 гнезда DDR3 DIMM

Поддержка модулей памяти DDR3 2933+(OC)/

Максимальный объем системной памяти: 32 Гб

Поддержка Intel® Extreme Memory Profile

(XMP)1.3/1.2

Гнезда расширения

4 x PCI Express 3.0 x16 гнезд (PCIE1/PCIE3/PCIE5/PCIE7:одинарный при x16 (PCIE5); двойной при x8 (PCIE1) / x16 (PCIE5); тройной при x8 (PCIE3) / x8 (PCIE5) / x8 (PCIE7); квадратный при x8 (PCIE1) / x8 (PCIE3) / x8 (PCIE5) / x8 (PCIE7)) 3 x PCI Express 2.0 x1 разъем 1 разъем Mini-PCI Express: Для модуля WiFi + BT Встроенные PLX PEX 8747 и PLX PEX 8608 Поддержка AMD Quad CrossFireX™, 4-Way CrossFireX™, 3-Way CrossFireX™ и CrossFireX™ Поддержка NVIDIA® Quad SLI™, 4-Way SLI™, 3-Way SLI™ и SLI™

Графическая система

Поддержка выходных сигналов Intel® HD Graphics Built-in Visuals и VGA возможна только при использовании процессоров со встроенными графическими процессорами. Поддержка встроенных технологий визуализации Intel® HD Graphics: Intel® Quick Sync Video с AVC, MVC (S3D) и MPEG-2 Full HW Encode1, Intel® InTruTM 3D, Intel® Clear Video HD Technology, Intel® Insider™, Intel® HD Graphics 4400/4600 Pixel Shader 5.0, DirectX 11.1 Максимальный объем совместно используемой памяти: 1792 M6 Два выхода VGA: Порты HDMI и mini DisplayPort/Thunderbolt™ 2 Поддержка работы с тремя мониторами Поддержка технологии HDMI с максимальным разрешением до 4K × 2K (4096x2304) при 24 Гц Поддержка mini DisplayPort/Thunderbolt™ 2 с максимальным разрешением до 4K × 2K (4096x2304) при 24 Гц Поддержка Auto Lip Sync, Deep Color (12bpc), xvYCC и HBR (High Bit Rate Audio) через порт HDMI (требуется HDMI-совместимый монитор) Поддержка функции HDCP через порты HDMI и mini DisplayPort/Thunderbolt™ 2 Поддержка воспроизведения Full HD 1080p Blu-ray (BD) через порты HDMI и mini DisplayPort/Thunderbolt™ 2 Поддержка скорости передачи данных до 20 Гб/с через порт Thunderbolt™ 2 Поддержка гирляндного подключения до 6 устройств Thunderbolt™

Аудио	7.1-канальный звук высокой четкости HD Audio с защитой данных (аудиокодек Realtek ALC1150)Поддержка Premium Blu-ray AudioПоддержка Purity SoundTM- 115 дБ SNR DAC с дифференциальным усилителем- ТІ® NE5532 Premium Headset Amplifier (поддержка наушников с сопротивлением до 600 Ом)- Технология Direct Drive- Крышка с экранированием от электромагнитных помех- Изолирующее экранирование печатной платыПоддержка DTS-подключения
ЛВС	Gigabit LAN 10/100/1000 M6/c1 x Giga PHY Intel® I217V, 1 x GigaLAN Intel® I211ATПоддержка технологии Intel® Remote Wake Technology (только Intel® I217V)Поддержка Wake-On-LANПоддержка двух ЛВС с функцией группированияПоддержка Energy Efficient Ethernet 802.3azПоддержка PXE
Беспроводная ЛВС	Поддержка IEEE 802.11a/b/g/n/acПоддержка двух диапазонов (2,4/5 ГГц)Поддержка высокоскоростного беспроводного подключения до 867 Мбит/с2 антенны для поддержки технологии передачи данных «2 (передача) x 2 (прием)»Поддержка Bluetooth 4.0 / 3.0 + High speed class II
Порты ввода-вывода на задней панели	1 x PS/2 для мыши/клавиатуры1 x HDMIВход DisplayPort для порта ThunderboltTM 2 - 1 шт.Порты ThunderboltTM 2 (поддержка устройств ThunderboltTM или мониторов mini DisplayPort) - 2 шт.1 x оптический выходной SPDIF1 x eSATA2 x USB 2.02 x порты USB 3.0 (Intel® Z87)4 порта USB 3.0 (концентратор ASMedia)2 x RJ-45 для ЛВС с СИД (СИД ACT/LINK и СИД SPEED)1 x кнопка сброса настроек CMOSРазъемы HD Audio: задние динамики / центральный динамик / сабвуфер / линейный вход / передние динамики / микрофон

Запоминающие устройства

6 разъемов SATA3 6,0 Гб/с Intel® Z87, поддержка RAID (RAID 0, RAID 1, RAID 5, RAID 10, Intel Rapid Storage Technology 12 и Intel Smart Response Technology), функции NCQ, AHCI и «горячая» замена (разъем SATA3_5 используется совместно с портом eSATA) 16 разъемов SAS-3 12,0 Гб/с/SATA3 6,0 Гб/с с контроллером LSI SAS, контроллер 3008 + экспандер 3x24R, поддержка технологии RAID (RAID 0, RAID 1, RAID 1E и RAID 10) (поддержка до 10 жестких дисков), технология NCQ и функция «горячего» подключения 2 разъема mSATA Intel® Z87, поддержка технологии RAID (RAID 0, RAID 1, RAID 5, RAID 10, Intel Rapid Storage Technology 12 и Intel Smart Response Technology), технология NCQ, AHCI и функция «горячего» подключения (разъем MSATA1 используется совместно с разъемом SATA3_4; разъем MSATA2 используется совместно с разъемом SATA3_2) 1 разъем eSATA Intel® Z87, поддержка RAID (RAID 0, RAID 1, RAID 5, RAID 10, Intel Rapid Storage Technology 12 и Intel Smart Response Technology), NCQ, AHCI, «горячая» замена

Разъемы

1 x колодка IR
1 х колодка СОМ-порта
1 х колодка светодиодного индикатора питания
2 x разъема для вентилятора ЦП (1 x 4-контактный,
1 x 3-контактный)
4 x разъема для вентилятора корпуса
(1 x 4-контактный, 3 x 3-контактный)
1 x разъем для вентилятора блока питания
(3-контактный)
1 x разъем для вентилятора SB (3-контактный)
1 x разъем для вентилятора МОП-структуры
(3-контактный)
1 x разъем питания ATX (24-контактный)
2 x 8-контактных разъема питания 12 В
(высокоплотные разъемы питания)
2 x разъема питания SLI/XFire
1 х аудиоразъем на передней панели
2 x колодки USB 2.0 (поддержка 4 портов USB 2.0)
1 х вертикальный разъем USB 2.0 типа A
2 x колодки USB 3.0 (поддержка 6 портов USB 3.0)
* Для поддержки 6 портов USB3.0 требуется
установка Wi-SD Box.

	1 x Dr. Debug с СИД1 x кнопка питания с СИД1 x кнопка перезагрузки с СИД1 x селекторный переключатель BIOS
ОсобенностиBIOS	2 x 64 M6 AMI UEFI Legal BIOS с поддержкой многоязычного ГИП (1 x основной BIOS и 1 x BIOS резервного копирования)Поддержка технологии безопасного резервного копирования UEFIСовместимость с управлением энергопотреблением по АСРІ 1.1Поддержка SMBIOS 2.3.1Регулировка напряжений ЦП, DRAM, PCH 1,05 В, РСН 1,5 В
Диск с ПО	Драйвера, утилиты, антивирусное ПО (демоверсия), браузер и панель инструментов Google Chrome, Start8 (демоверсия на 30 дней), MeshCentral, Splashtop Streamer
Контрольоборудования	Датчик температуры ЦП/корпуса/чипсетаТахометр вентиляторов ЦП/корпуса/блока питания/SB/МОП-структурыБесшумный вентилятор ЦП/корпуса/SB (с автоматической регулировкой оборотов по температуре ЦП)Управление оборотами вентилятора ЦП/корпуса/SB/МОП-структурыКонтроль напряжения: +12 В, +5 В, +3,3 В, ЦП Vcore, входное напряжение ЦП
ОС	Совместимость с Microsoft® Windows® 8.1 32-bit / 8.1 64-bit / 8 32-bit/ 8 64-bit / 7 32-bit / 7 64-bit
Сертификация	FCC, CE, WHQLСовместимость с ErP/EuP (необходим блок питания, соответствующий стандарту ErP/EuP)

* Для получения дополнительной информации об изделии посетите наш веб-сайт:

http://www.asrock.com

Следует учитывать, что разгон процессора, включая изменение настроек BIOS, применение технологии Untied Overclocking Technology и использование инструментов разгона независимых производителей, сопряжен с определенным риском. Разгон процессора может повлиять на стабильность системы или даже привести к повреждению ее компонентов и устройств. Вы выполняете разгон процессора на ваш собственный риск и за свой счет. Мы не несем ответственность за возможный ущерб, вызванный разгоном процессора.

В связи с ограничением при работе под 32-разрядной OC Windows® фактический объем памяти может быть меньше 4 Гбайт. Для 64-разрядных OC Windows® таких ограничений нет. Для использования той памяти, которую OC Windows® не может использовать, используйте ASRock XFast RAM.

1.3 Установка перемычек

Установка перемычек показана на рисунке. При установке колпачковой перемычки на контакты перемычка «замкнута». Если колпачковая перемычка на контакты не установлена, перемычка «разомкнута». На рисунке показана 3-контактная перемычка с замкнутыми контактами 1 и 2 при установке на них колпачковой перемычки.

Short Open 1 2 3

Перемычка сброса настроек CMOS (CLRCMOS1) (См. стр. 1, № 31)

Сброс настроек CMOSпо умолчанию

CLRCMOS1 используется для удаления данных CMOS. Чтобы сбросить и обнулить параметры системы на настройки по умолчанию, выключите компьютер и извлеките отключите кабель питания от источника питания. Подождите 15 секунд и перемычкой замкните контакты 2 и 3 на CLRCMOS1 на 5 секунд. Не сбрасывайте настройки CMOS сразу после обновления BIOS. При необходимости сбросить настройки CMOS сразу после обновления BIOS сначала перезагрузите систему, а затем выключите компьютер перед сбросом настроек CMOS. Учтите, что пароль, дата, время и профиль пользователя по умолчанию сбрасываются только в том случае, если извлечь батарею CMOS.

Предназначение кнопки сброса настроек CMOS аналогично предназначению перемычки сброса настроек CMOS.

1.4 Колодки и разъемы, расположенные на материнской плате

Расположенные на материнской плате колодки и разъемы перемычками НЕ являются. НЕ устанавливайте на эти колодки и разъемы колпачковые перемычки. Установка колпачковых перемычек на эти колодки и разъемы может вызвать неустранимое повреждение материнской платы.

Колодка системной панели

(9-контактная, PANEL1)

(См. стр. 1, № 26)

PLED+ PLED- PWRBTN# GND 1 GND RESET# GND HDLED- HDLED+

Подключите

расположенные на

корпусе выключатель

питания, кнопку

перезагрузки и

индикатор состояния

системы к этой колодке

в соответствии с

распределением

КОНТАКТОВ,

приведенным ниже.

Перед подключением

кабелей определите

положительный

и отрицательный

контакты.

PWRBTN (кнопка питания):

Подключение кнопки питания, расположенной на передней панели корпуса. Можно настроить порядок выключения системы с использованием кнопки питания.

RESET (кнопка перезагрузки):

Подключение кнопки перезагрузки системы, расположенной на передней панели корпуса. Нажмите кнопку перезагрузки, чтобы перезапустить компьютер, если он зависит и нормальный запуск невозможен.

PLED (светодиодный индикатор питания системы):

Подключение индикатора состояния, расположенного на передней панели корпуса.

Светодиодный индикатор горит, когда система работает. Когда система находится в режиме ожидания S1/S3, светодиод мигает. Когда система находится в режиме ожидания S4 или выключена (S5), светодиод не горит.

HDLED (светодиодный индикатор работы жесткого диска):

Подключение светодиодного индикатора работы жесткого диска, расположенного на передней панели Светодиодный индикатор горит, когда жесткий диск выполняет считывание или запись данных.

Передняя панель может быть разной на разных корпусах. В основном передняя панель включает в себя кнопку питания, кнопку перезагрузки, светодиодный индикатор питания, светодиодный индикатор работы жесткого диска, динамик и т. д. При подключении передней панели к этой колодке правильно подключайте провода к контактам.

Колодка светодиодного индикатора питания (3-контактная, PLED1) (См. стр. 1, No 27)		Подключите светодиодный индикатор питания корпуса к этой колодке, чтобы обеспечить индикацию состояния питания системы.
Разъемы Serial ATA3 (SATA3_0, SATA3_1: см. стр.1, No 12) (SATA3_2, SATA3_3: см. стр.1, No 13) (SATA3_4, SATA3_5: см. стр.1, No 15)		Эти шесть разъемов SATA3 предназначены для подключения кабелей SATA внутренних запоминающих устройств для передачи данных со скоростью до 6,0 Гб/с. Если на задней панели ввода-вывода подключен порт eSATA, внутренний SATA3_5 не работает.
Разъемы SAS (SAS_0_1: см. стр.1, No 17) (SAS_2_3: см. стр.1, No 18) (SAS_4_5: см. стр.1, No 19) (SAS_6_7: см. стр.1, No 20) (SAS_8_9: см. стр.1, No 21) (SAS_10_11: см. стр.1, No 22) (SAS_12_13: см. стр.1, No 23) (SAS_14_15: см. стр.1, No 24)		Эти шестнадцать разъемов SAS-3 предназначены для подключения кабелей SAS/SATA внутренних запоминающих устройств. Текущий интерфейс SAS-3 обеспечивает передачу данных со скоростью до 12,0 Гб/с. Текущий интерфейс SATA3 обеспечивает передачу данных со скоростью до 6,0 Гб/с. Для подключения жестких дисков SAS обратитесь к поставщикам кабелей SAS.*Не рекомендуется подключать DVD-ROM к разъемам SAS-3.

Колодки USB 2.0.

(9-контактная, USB2_3)

(См. стр. 1, № 38)

(9-контактная, USB4_5)

(См. стр. 1, № 37)

(USB6)

(См. стр. 1, № 36)

USB_PWR P- P+ GND DUMMY 1 P+ GND P- USB_PWR

Кроме двух портов USB

2.0, на панели ввода- вывода на материнской

плате также есть две

колодки и один порт.

Каждая колодка USB 2.0

может поддерживать два порта.

Колодки USB 3,0.

(19-контактная,

USB3_6_7)

(См. стр. 1, № 11)

(19-контактная,

USB3_8_9)

(См. стр. 1, № 14)

Vbus/Vbus Vbus IntA_PB_SSRX- IntA_PA_SSRX- IntA_PB_SSRX+ IntA_PA_SSRX+ GND GND IntA_PB_SSTX- IntA_PA_SSTX- IntA_PB_SSTX+ IntA_PA_SSTX+ GND GND IntA_PB_D- IntA_PA_D- IntA_PB_D+ IntA_PA_D+ Dummy 1

Помимо шести портов

USB 3.0, на панели ввода- вывода материнской

платы имеются две

колодки. Каждая

колодка USB 3.0 может

поддерживать два порта.

Аудиоколодка передней панели

(9-контактная, HD_ AUDIO1)

(См. стр. 1, № 43)

GND PRESENCE# MIC_RET OUT_RET 1 J_SENSE OUT2_R MIC2_R MIC2_L

Эта колодка

предназначена

для подключения

аудиоустройств к

передней аудиопанели.

1. Аудиосистема высокого разрешения поддерживает функцию распознавания разъема, но для е правильной работы необходимо, чтобы провод панели корпуса поддерживал передачу сигналов НДА. Инструкции по установке системы см. в этом руководстве и руководстве на корпус.

2. При использовании аудиопанели АС'97 подключите ее к аудиоколодке передней панели, как указано далее:

A. Подключите Mic_IN (MIC) κ MIC2_L.
B. Подключите Audio_R (RIN) κ OUT2_R, Audio_L (LIN) κ OUT2_L.
C. Подключите провод заземления (GND) к контакту заземления (GND).
D. Контакты MIC_RET и OUT_RET используются только для аудиопанели высокого разрешения. При использовании аудиопанели АС'97 их подключать не нужно.
E. Чтобы активировать передний микрофон, перейдите на вкладку FrontMic панели управления Realtek и отрегулируйте параметр Recording Volume (Громкость записи).

Колодка динамика корпуса (4-контактная, SPEAK- ER1) (См. стр. 1, № 28)

Предназначена для подключения динамика корпуса.

Разъемы для вентиляторов корпуса, блока питания и МОП- структуры (4-контактный, CHA_ FAN1) (См. стр. 1, № 34)

GND + 12V CPU_FAN_SPEED FAN_SPEED_CONTROL

Предназначены для подключения кабелей разъемов вентиляторов и подключения черного провода к заземлению.

(3-контактный, CHA_ FAN2) (См. стр. 1, № 33) (3-контактный, CHA_ FAN3) (См. стр. 1, № 9) (3-контактный, CHA_ FAN4) (См. стр. 1, № 1)

(3-контактный, PWR_ FAN1) (См. стр. 1, № 6)

GND +12V PWR_FAN_SPEED

(3-контактный, MOS_ FAN1)(См. стр.1, № 44)

Разъемы вентиляторов ЦП (4-контактный, CPU_ FAN1) (См. стр. 1, № 4)

+12V GND CPU_FAN_SPEED FAN_SPEED_CONTROL

Эта материнская плата снабжена 4-контактным разъемом для малошумящего вентилятора ЦП. Если вы собираетесь подключить 3-контактный вентилятор охлаждения процессора, подключайте его к контактам 1-3.

(3-контактный, CPU_ FAN2) (См. стр. 1, № 5)

Разъем питания ATX (24-контактный, ATXPWR1) (См. стр. 1, № 10)

Эта материнская плата снабжена 24-контактным разъемом питания АТХ. Чтобы использовать 20-контактный разъем питания АТХ, подключите его вдоль контакта 1 и контакта 13.

Разъем питания ATX 12B(8-контактный,ATX12V1)(См. стр. 1, No 2)(8-контактный,ATX12V2)(См. стр. 1, No 3)		Эта материнскаяплата снабжена двумя8-контактнымиразъемами питания ATX12 В. Чтобы использовать4-контактныйразъем питания ATX,подключите его вдольконтакта 1 и контакта 5.
Разъем питания SLI/XFIRE(4-контактный, SLI/XFIRE_PWR1)(См. стр. 1, No 40)(4-контактный, SLI/XFIRE_PWR2)(См. стр. 1, No 39)		Этот разъемпредназначен дляподключения разъемапитания жесткогодиска при установке наматеринскую плату двухвидеокарт.
Колодка инфракрасногомодуля(5-контактная, IR1)(См. стр. 1, No 42)		Эта колодка поддерживаетдополнительную беспроводнуюпередачу и прием сигналовинфракрасного модуля.
Колодкапоследовательногопорта(9-контактная, COM1)(См. стр. 1, No 41)		Колодка COM1поддерживаетподключение модуляпоследовательногопорта.

1.5 Электронные кнопки

Материнская плата снабжена тремя электронными кнопками: Кнопка питания, кнопка перезагрузки и кнопка сброса настроек CMOS предназначены для быстрого включения/выключения системы, перезагрузки системы и обнуления значений CMOS.

Кнопка питания

(PWRBTN)

(См. стр. 1, № 29)

Кнопка питания

предназначена для

быстрого включения/

выключения системы.

Кнопка перезагрузки

(RSTBTN)

(См. стр. 1, № 30)

Кнопка перезагрузки

предназначена для

быстрой перезагрузки

системы.

Селекторный

переключатель

BIOS(BIOS_SEL1)

(См. стр. 1, № 25)

Селекторный переключатель

BIOS предназначен для запуска системы с использованием

BIOS A или BIOS B.

Эта материнская плата снабжена двумя микросхемами BIOS — основной BIOS

(BIOS_A) и BIOS резервного копирования (BIOS_B), — что повышает уровень защиты и стабильности системы. Обычно система использует основную BIOS. При повреждении или сбое основной BIOS просто установите селекторный переключатель BIOS в положение «В», и при следующем запуске системы будет использоваться резервная BIOS. После этого в утилите настройки UEFI используйте опцию Secure Васкир UEFI, чтобы выполнить копирование рабочих файлов BIOS в основную BIOS для обеспечения нормальной работы системы. Для обеспечения безопасности ручное обновление резервной копии BIOS пользователем отключено. Определить, какая BIOS используется в настоящее время, можно по светодиодном индикаторам BIOS (BIOS_ A_LED или BIOS_B_LED).
