KULLANIM KILAVUZU Z87 Extreme11ac ASROCK

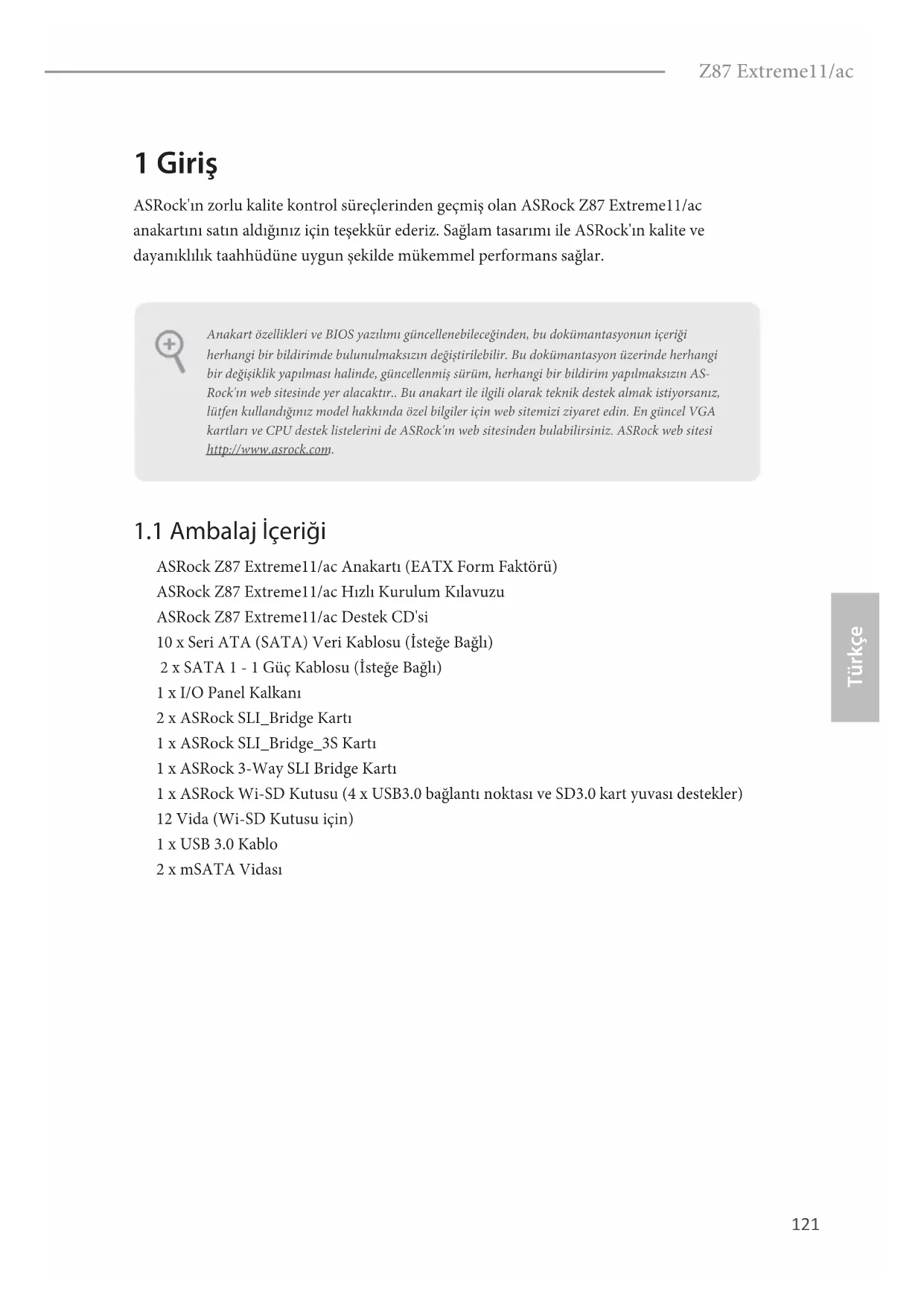

ASRock'ın zorlu kalite kontrol süreçlerinden geçmiş olan ASRock Z87 Extreme11/ac anakartını satın aldığınız için teşekkür ederiz. Sağlam tasarımı ile ASRock'ın kalite ve dayanıklılık taahhüdüne uygun şekilde mükemmel performans sağlar.

Anakart özellikleri ve BIOS yazılımı güncellenebileceğinden, bu dokümantasyonun içeriği herhangi bir bildirimde bulunulmaksızın değiştirilebilir. Bu dokümantasyon üzerinde herhangi bir değişiklik yapılması halinde, güncellenmiş sürüm, herhangi bir bildirim yapılmaksızın AS-Rock'ın web sitesinde yer alacaktır.. Bu anakart ile ilgili olarak teknik destek almak istiyorsanız, lütfen kullandığınız model hakkında özel bilgiler için web sitemizi ziyaret edin. En güncel VGA kartları ve CPU destek listelerini de ASRock'ın web sitesinden bulabilirsiniz. ASRock web sitesi http://www.asrock.com.

1.1 Ambalaj İçeriği

ASRock Z87 Extreme11/ac Anakartı (EATX Form Faktörü)
ASRock Z87 Extreme11/ac Hızlı Kurulum Kılavuzu
ASRock Z87 Extreme11/ac Destek CD'si
10 x Seri ATA (SATA) Veri Kablosu (İsteğe Bağlı)
2 x SATA 1 - 1 Güç Kablosu (İsteğe Bağlı)
1 x I/O Panel Kalkanı
2 x ASRock SLI_Bridge Kartı
1 x ASRock SLI_Bridge_3S Kartı
1 x ASRock 3-Way SLI Bridge Kartı
1 x ASRock Wi-SD Kutusu (4 x USB3.0 bağlantı noktası ve SD3.0 kart yuvası destekler)
12 Vida (Wi-SD Kutusu için)
1 x USB 3.0 Kablo
2 x mSATA Vidası

1.2 Özellikler

Platform	EATX Form Faktörü8 Katman PCB2 oz Bakır PCBPremium Gold Sığa tasarımı (%100 Japon malı yüksek kaliteli iletken polimer sığalar)Çoklu Filtre Kapağı (MFC) (Farklı gürültüleri 3 farklı kapasitörle filtreler: DIP katı kapak, POSCAP ve MLCC)
A-Stili	Home CloudPurity SoundTM802.11ac WiFi
CPU	4'üncü nesil Intel® CoreTM i7 / i5 / i3 / Xeon® / Pentium® / Celeron®, LGA1150 paketinde desteklemektedirDijital Güç tasarımı12 Güç Safhası tasarımıÇift Yığınılı MOSFET (DSM)Intel® Turbo Boost 2.0 Teknolojisini desteklerIntel® K Serisi kilitsiz işlemcileri desteklerASRock BCLK tam aralıklı Hız Aşırtmayı destekler
Yonga kümesi	Intel® Z87
Bellek	Çift Kanallı DDR3 Bellek Teknolojisi4 x DDR3 DIMM YuvasıECC olmayan, ara belleğe alınmamış DDR3 2933+(OC)/2800(OC)/2400(OC)/2133(OC)/ 1866(OC)/1600/1333/1066 belleği desteklerMaksimum sistem belleği kapasitesi: 32GBIntel® Üstün Bellek Profili (XMP)1.3/1.2 özelliğini destekler

Genişletme Yuvası

4 x PCI Express 3.0 x16 Yuva (PCIE1/PCIE3/PCIE5/
PCIE7:x16'da (PCIE5) tek; x8'de (PCIE1) / x16'de (PCIE5)
çift; x8'de (PCIE3) / x8'de (PCIE5) / x8'de (PCIE7) üçlü; x8'de
(PCIE1) / x8'de (PCIE3) / x8'de (PCIE5) / x8'de (PCIE7)
dörtlü)
3 x PCI Express 2.0 x1 Yuva
1 x Mini PCI Express Yuvası: WiFi + BT Modülü için
PLX PEX 8747 ve PLX PEX 8608 gömülü
AMD Quad CrossFireX™, 4-Way CrossFireX™, 3-Way
CrossFireX™ ve CrossFireX™ destekler
NVIDIA® Quad SLI™, 4-Way SLI™, 3-Way SLI™ ve SLI™
destekler

Grafikler

Intel® HD Graphics Dahili Görselleri ile VGA çıktıları, yalnızca GPU entegre edilmiş işlemciler ile desteklenir.
Intel® HD Graphics Dahili Görsellerini destekler : AVC, MVC (S3D) ve MPEG-2 Full HW Encode1, Intel® InTruTM 3D, Intel® Clear Video HD Teknolojisi, Intel® Insider™ , Intel® HD Graphics 4400/4600 ile Intel® Quick Sync Video
Pixel Shader 5.0, DirectX 11.1
Maksimum paylaşılan bellek 1792MB
İki VGA çıkışı seçeneği: HDMI ve mini DisplayPort/
Thunderbolt™ 2 Bağlantı Noktaları
Üçlü Monitör Desteği
4K × 2K (4096x2304) @ 24Hz'ye kadar çözünürlükte HDMI teknolojisini destekler
4K × 2K (4096x2304) @ 24Hz'e kadar maksimum çözünürlükle mini DisplayPort/Thunderbolt™ 2'u destekler
HDMI Bağlantı Noktasıyla Otomatik Dudak Senkronizasyonu, Derin Renk (12bpc), xvYCC ve HBR (Yüksek Bit Oranlı Ses) özelliklerini destekler (Uyumlu bir HDMI monitorü kullanılmalıdır)
HDMI ve mini DisplayPort/Thunderbolt™ 2 Bağlantı Noktalarıyla HDCP işlevini destekler
HDMI ve mini DisplayPort/Thunderbolt™ 2 Bağlantı Noktalarıyla, Full HD 1080p Blu-ray (BD) kayıttan yürütmeyi destekler
Thunderbolt™ 2 Bağlantı Noktasıyla 20Gbps hızına kadar veri aktarımını destekler
6 Thunderbolt™ aygıtna kadar papatya dizimini destekler

Ses	İçerik Koruma Özelliği ile 7.1 CH HD Ses (Realtek ALC1150 Ses Codec Bileşeni)Üstün Blu-ray Ses desteğiPurity SoundTMdestekler- Fark Yükselteci ile 115dB SNR DAC-TI® NE5532 Premium Kulaklık Amplifikatörü (600 ohm'a kadar kulaklıkları destekler)- Doğrudan Bağlantı Teknolojisi- EMI Koruma Kapağı- PCB Ayrı KorumaDTS Connect işlevini destekler
LAN	Gigabit LAN 10/100/1000 Mb/s1 x Giga PHY Intel® I217V, 1 x GigaLAN Intel® I211ATIntel® Uzaktan Uyandırma Teknolojisini destekler (Intel® I217V'de)LAN Açılışını DesteklerEkip oluşturmalı Çift LAN'ı desteklerEnerji Verimliliğine Sahip Ethernet 802.3az işlevini desteklerPXE özelliğini destekler
KablosuzLAN	IEEE 802.11a/b/g/n/ac işlevini desteklerÇift Bant özelliğini destekler (2,4/5 GHz)867Mbps'ye kadar yüksek hızlı kablosuz bağlantıları destekler2 (Verici) x 2 (Alicı) Çeşitlilik Teknolojisini desteklemek için 2 antenBluetooth 4.0 / 3.0 + II. sınıf yüksek hızı destekler
Arka PanelI/O	1 x PS/2 Fare/Klayye Bağlantı Noktası1 x HDMI Bağlantı NoktasıThunderboltTM 2 bağlantı noktası için 1 x DisplayPort Girişi2 x ThunderboltTM 2 Bağlantı Noktası (ThunderboltTM aygıtlarını ya da mini DisplayPort monitorleri destekler)1 x Optik SPDIF Çıkışı Bağlantı Noktası1 x eSATA Bağlayıcısı2 x USB 2.0 Bağlantı noktası2 x USB 3.0 Bağlantı Noktası (Intel® Z87)4 x USB 3.0 Bağlantı Noktası (ASMedia hub)LED'e sahip 2 x RJ-45 LAN Bağlantı Noktaları (ACT/LINK LED ve SPEED LED)1 x CMOS'u Temizle Düğmesi

HD Ses Jakları: Arka Hoparlör / Merkezi / Bas / Hat Girişi / Ön Hoparlör / Mikrofon

Depolama

Intel® Z87 ile 6 x SATA3 6,0 Gb/s bağlayıcıları, RAID (RAID 0, RAID 1, RAID 5, RAID 10, Intel Hızlı Depolama Teknolojisi 12 ve Intel Akıllı Yanıt Teknolojisi), NCQ, AHCI ve Hot Plug işlevlerini destekler (SATA3_5 bağlayıcısı eSATA bağlantı noktasıyla paylaşılır)

16 x SAS-3 12,0 Gb/s/SATA3 6,0 Gb/s LSI SAS 3008 kontrolör + 3x24R genişletici ile konektörler, RAID desteği (RAID 0, RAID 1, RAID 1E ve RAID 10) (10 HDD'ye kadar destek), NCQ ve Açıkken Çalıştırma

Intel® Z87'nin 2 x mSATA Konektörü, RAID desteği (RAID 0, RAID 1, RAID 5, RAID 10, Intel Hızlı Depolama Teknolojisi 12 ve Intel Akıllı Cevap Teknolojisi), NCQ, AHCI ve Açıkken Çalıştırma (MSATA1 konektörü SATA3_4 konektörü ile paylaşılır; MSATA2 konektörü SATA3_2 konektörü ile paylaşılır)

Intel® Z87 ile 1 x eSATA bağlayıcı, RAID (RAID 0, RAID 1, RAID 5, RAID 10, Intel Hızlı Depolama Teknolojisi 12 ve Intel Akıllı Yanıt Teknolojisi), NCQ, AHCI ve Hot Plug destekler

Bağlayıcı

1 x IR Bağlantısı
1 x COM Bağlantı Noktası Bağlantısı
1 x Güç LED Bağlantısı
2 x İşlemci Fan Bağlayıcıları (1 x 4 pimli, 1 x 3 pimli)
4 x Kasa Fanı Bağlayıcıları (1 x 4 pimli, 3 x 3 pimli)
1 x Güç Fanı Bağlayıcısı (3 pimli)
1 x Güç Fanı Bağlayıcısı (3 pimli)
1 x MOS Fanı Bağlayıcısı (3 pimli)
1 x 24 pim ATX Güç Bağlayıcısı
2 x 8 pim 12V Güç Bağlayıcısı (Yüksek Yoğunluklu Güç Konektörleri)
2 x SLI/XFire Güç Bağlayıcısı
1 x Ön Panel Ses Bağlayıcısı
2 x USB 2.0 Bağlantısı (4 USB 2.0 bağlantı noktasını destekler)
1 x Dikey Tip A USB 2.0
2 x USB 3.0 Bağlantısı (6 USB 3.0 bağlantı noktasını destekler)
* 6 USB3.0 bağlantı noktasını desteklemek için Wi-SD Kutusu kurulumu gerekir.

	1 x LED'li Dr. Debug1 x LED'li Güç Anahtarı1 x LED'li Sıfırlama Anahtarı1 x BIOS Seçim Anahtarı
BIOSÖzelliği	Çok dilli GUI desteğiyle 2 x 64Mb AMI UEFI Legal BIOS (1 x Ana BIOS ve 1 x Yedek BIOS)Güvenli Yedekleme UEFI Teknolojisini desteklerACPI 1.1 uyumluluğu uyandırma olaylarıSMBIOS 2.3.1 desteğiİşlemci, DRAM, PCH 1,05V, PCH 1,5V Voltaj çoklu ayarı
DestekCD'si	Sürücüler, Yardımcı Yazılımlar, AntiVirüs Yazılımı (Deneme Sürümü), Google Chrome Tarayıcı ve Araç Çubuğu, Start8 (30 günlük deneme), MeshCentral, Splashtop Streamer
DonanımMonitörü	İşlemci/Kasa/Yonga Kümesi sıcaklığı tespitiİşlemci/Kasa/Güç/SB/MOS Fanı Devirölçerİşlemci/Kasa/SB Sessiz Fan (İşlemci sıcaklığıyla otomatik ayarlı fan hızı)İşlemci/Kasa/SB/MOS Fanı çoklu hız kontrolüVoltaj izleme: +12V, +5V, +3,3V, İşlemci Vcore, İşlemci Giriş Voltajı
OS	Microsoft® Windows® 8.1 32-bit / 8.1 64-bit / 8 32-bit / 8 64-bit /7 32-bit / 7 64-bit
Belgeler	FCC, CE, WHQLErP/EuP için hazır (ErP/EuP için hazır güç beslemesi gerek-lidir)

* Detaylı ürün bilgisi için, lütfen web sitemizi ziyaret edin: http://www.asrock.com

Lütfen, BIOS ayarlarını düzenleme, Bağımsız Hız Aşırtma Teknolojinin uygulanması ya da üçüncü kişilerin hız aşırta araçlarının kullanılması da dahil olmak üzere tüm hız aşırta işlemlerinin belirli bir risk taşıdığı unutmayın. Hız aşırta, sisteminizin dayanıklılığını etkileyebilir, hatta sisteminizde yer alan bileşen ve aygıtlara zarar verebilir. Bunu riski ve masrafları size ait olmak üzere gerçekleştirilmelidir. Hız aşırtmadan doğabilecek zararlar konusunda sorumlu olmayacağız.

Sınırlamalar nedeniyle, gerçek bellek boyutu Windows ^® 32-bit işletim sistemleri çerçevesinde sistem kullanımına ayrıldığı için 4GB'den az olabilir. Windows ^® 64-bit işletim sistemlerinde bu tür sınırlamalar yoktur. Windows ^® tarafından kullanılmayan bellekten faydalanmak için ASRock XFast RAM'i kullanabilirsiniz.

1.3 Bağlantı Teli Kurulumu

Çizim, bağlantı tellerinin kurulumunu göstermektedir. Tel kapağı, pimlerin üzerine yerleştirildiğinde, tel "Kısa" olur. Pimlerin üzerinde tel kapağı bulunmadığında, tel "Kısa" olur. Çizim, pin1 ve pin2 alanları "Kısa" olan ve bu iki pim üzerinde bir bağlantı teli kapağı bulunan 3-pin bağlantı telini göstermektedir.

Short Open 1 2 3

CMOS'u Temizle Bağlantı Teli

*(CLRCMOS1)

(bkz. sf.1, No. 31)

CMOS'u TemizleVarsayılan

CLRCMOS1, CMOS verilerini temizlememizi sağlar. Sistem parametrelerini temizlemek ve varsayılan kurulum ayarlarına sıfırlamak için, lütfen bilgisayarı kapatın ve güç kablosunu güç beslemesinden çekin. 15 saniye bekledikten sonra, CLRCMOS1 üzerindeki pin2 ve pin3'ü 5 saniye boyunca kısaltmak için bir bağlantı teli kullanın. Ancak, CMOS'u lütfen BIOS'u güncelledikten hemen sonra temizlemeyin. BIOS'u güncelledikten hemen sonra CMOS'u temizlemeniz gerekirse, önce sistemi başlatın ve ardından CMOS temizleme işlemi öncesinde yeniden kapatın. Lütfen, parola, tarih, saat ve varsayılan kullanıcı profilinin yalnızca CMOS bataryası çıkarıldığında temizleneceğini unutmayın.

Clear CMOS Düğmesi, Clear CMOS bağlantı teliyle aynı işleve sahiptir.

1.4 Kart Üzerindeki Bağlantı ve Konektörler

Ekli bağlantılar ve bağlayıcılar bağlantı teli değildir. Bağlantı teli kapaklarını bu bağlantı ve bağlayıcılar üzerine yerleştirmeyin. Bağlantı teli kapaklarının bağlantılar ile bağlayıcılar üzerine yerleştirilmesi, anakarta kalıcı hasar verebilir.

Sistem Paneli Bağlantısı

(9-pin PANEL1)

(bkz sf.1, No. 26)

PLED+ PLED- PWRBTN# GND 1 GND RESET# GND HDLED- HDLED+

Güç anahtarını bağlayın, kasa üzerindeki anahtar ile sistem durumu belirtecini aşağıdaki pim düzenine göre sıfırlayın. Kabloları bağlarken pozitif ve negatif pimleri not edin.

PWRBTN (Güç Anahtarı):

Güç anahtarını kasa ön paneline bağlayın. Güç anahtarını kullanarak sistemin hangi yöne hareketle kapanacağını seçebilirsiniz.

RESET (Sifirlama Anahtarı):

Sıfırlama anahtarımı kasa ön paneline bağlayın. Bilgisayarın kilitlenmesi ve normal şekilde yeniden başlatılamaması halinde reset (sıfırla) düğmesine basın.

PLED (Sistem Güç LED'i):

Güç durumu göstergesini kasa ön paneline bağlayın. Sistem çalışırken LED ışığı yanacaktır. Sistem S1/S3 uyku durumdayken LED ışığı yanıp söner. Sistem S4 uyku durumunda ya da kapalıyken (S5) LED ışık kapanır.

HDLED (Sabit Disk Etkinlik LED'i):

Sabit sürücü etkinlik LED'ini kasa ön paneline bağlayın. Sabit sürücü veri okur ya da yazarken LED ışığı yanar.

Ön panel tasarımı kasaya göre değişiklik gösterebilir. Bir ön panel modülü, temel olarak bir güç anahtarı, sıfırlama anahtarı, güç LED'i, sabit sürücü aktivitesi LED'i, hoparlör gibi birimlerden oluşur. Kasanızın ön panel modülünü bu bağlantıya takmadan önce, kablo düzenlemeleri ile pin düzenlemelerinin düzgün şekilde yapıldığından emin olun.

Güç LED Bağlantısı

(3-pin PLED1)

(bkz. sf.1, No. 27)

Seri ATA3 Bağlayıcıları

(SATA3_0, SATA3_1:

bkz. sf.1, No. 12)

(SATA3_2, SATA3_3:

bkz. sf.1, No. 13)

(SATA3_4, SATA3_5:

bkz. sf.1, No. 15)

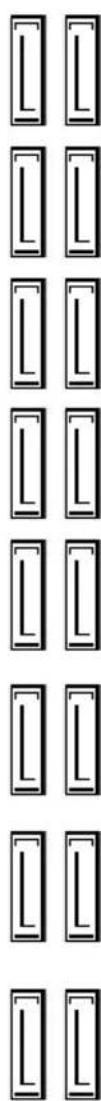

SAS Bağlayıcılar

(SAS_0_1:

bkz. sf.1, No. 17)

(SAS_2_3:

bkz. sf.1, No. 18)

(SAS_4_5:

bkz. sf.1, No. 19)

(SAS_6_7:

bkz. sf.1, No. 20)

(SAS_8_9:

bkz. sf.1, No. 21)

(SAS_10_11:

bkz. sf.1, No. 22)

(SAS_12_13:

bkz. sf.1, No. 23)

(SAS_14_15:

bkz. sf.1, No. 24)

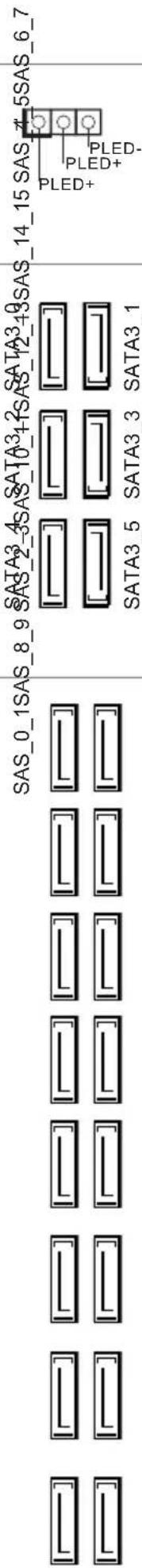

SAS_0_1SAS_8_9 SATA3_4SAS_103_2SAS_12_4SAS_14_15 SAS 5SAS_6_7 PLED- PLED+ PLED+ SATA3_5 SATA3_3 SATA3_1

Sistemin güç durumunun belirtilmesi için lütfen güç LED'ini bu bağlantıya takın.

Bu altı SATA3 bağlayıcısı, veri aktarım hızı 6,0 Gb/sn'ye kadar olan dahili depolama aygıtları için tasarlanmış SATA veri kablolarını destekler. Arka G/Ç paneli üzerindeki eSATA bağlantı noktası bağlı durumdaysa, dahili SATA3_5 çalışmayacaktır.

SATA3_5 SATA3_3 SATA3_1

Bu on altı SAS-3 bağlayıcı, dahili depolama aygıtları için SAS/SATA veri kablolarını destekler. Geçerli SAS-3 arabirimi 12,0 Gb/s hızına kadar veri aktarımı sağlar. Geçerli SATA3 arabirimi 6,0 Gb/s hızına kadar veri aktarımı sağlar. SAS sabit disklerin bağlanması için lütfen SAS veri kablosu bayileriyle iletişime geçin. *DVD-ROM sürücünün SAS-3 bağlayıcılara bağlanması önerilmez.

USB 2.0 Bağlantıları

(9-pin USB2_3)

(bkz. sf.1, No. 36)

(9-pin USB4_5)

(bkz. sf.1, No. 35)

(USB6)

(bkz. sf.1, No. 34)

USB_PWR P- P+ GND DUMMY 1 P+ GND P- USB_PWR

Bu anakart üzerinde, G/Ç panelindeki iki tane USB

2.0 bağlantı noktasının yanı sıra iki adet bağlantı ve bir bağlantı noktası bulunmaktadır. Her USB 2.0 bağlantısı, iki adet bağlantı noktasını destekleyebilir.

USB 3.0 Bağlantıları

(19-pin USB3_6_7)

(bkz. sf.1, No. 11)

(19 pimli USB3_8_9)

(bkz. sf.1, No. 14)

Vbus/Vbus IntA_PB_SRSX- IntA_PB_SRSX+ GND IntA_PB_SSTX- IntA_PB_SSTX+ GND IntA_PB_D- IntA_PB_D+ Dummy 1

Bu anakart üzerinde, G/Ç paneli üzerindeki altı USB

3.0 bağlantı noktasının yanı sıra iki adet bağlantı bulunmaktadır. Her

USB 3.0 bağlantısı, iki adet bağlantı noktasını destekleyebilir.

Ön Panel Ses Bağlantısı

(9-pin HD_AUDIO1)

(bkz. sf.1, No. 41)

GND PRESENCE# MIC_RET OUT_RET J_SENSE OUT2_R MIC2_R MIC2_L

Bu bağlantı, ses aygıtlarının ön ses paneline bağlanması içindir.

1. Yüksek Tanımlı Ses, Jak Algılama özelliğini destekler, ancak bu işlevin düzgün çalışabilmesi için kasa üzerindeki panel kablosunun HDA işlevini desteklemesi gerekmektedir. Sisteminizi kurarken, lütfen kulavuzumuzdaki talimatlar ile kasa kulavuzundaki talimatları izleyin.

2. AC'97 ses paneli kullanıyorsanız, lütfen aşağıdaki adımları uygulayarak ön panel ses bağlantısına takın:

A. Mic_IN'i (MIC) MIC2_L'ye bağlayın.
B. Audio_R'yi (RIN) OUT2_R'ye ve Audio_L'yi (LIN) OUT2_L'ye bağlayın.
C. Toprak'ı (GND) Toprak'a (GND) bağlayın.
D. MIC_RET ve OUT_RET yalnızca HD ses paneli içindir. AC'97 ses paneli için bunları bağlamanıza gerek yoktur.
E. Ön mikrofonu etkinleştirmek için, Realtek Kontrol panelinde "FrontMic" sekmesine gidin ve "Kayıt Ses Seviyesi" ni ayarlayın.

Kasa Hoparlör Bağlantısı (4-pin SPEAKER1) (bkz sf.1, No. 28)

Lütfen kasa hoparlörünü bu bağlantıya takın.

Kasa, Güç ve MOS Fan Bağlayıcıları (4-pin CHA_FAN1) (bkz sf.1, No. 33)

GND + 12V CPU_FAN_SPEED FAN_SPEED_CONTROL

Lütfen fan kablolarını fan bağlayıcılarına takın ve siyah teli topraklama pinine bağlayın.

CPU Fan Bağlayıcıları (4-pin CPU_FAN1) (bkz sf.1, No. 4)

+12V GND CPU_FAN_SPEED FAN_SPEED_CONTROL

Bu anakart, 4-Pin CPU fan (Sessiz Fan) bağlayıcısı sağlamaktadır. 3-Pin CPU fan bağlamak istiyorsanız, lütfen Pin 1-3'ü kullanın.

ATX Güç Bağlayıcısı (24-pin ATXPWR1) (bkz. sf.1, No. 10)

Bu anakart, 24-pin ATX güç bağlayıcısı sağlamaktadır. 20-pin ATX güç beslemesi kullanmak için, lütfen Pin 1 ve Pin 13'e bağlayın.

ATX 12V Güç Bağlayıcısı
(8-pin ATX12V1)
(bkz. sf.1, No. 2)
(8 pimli ATX12V2)
(bkz. sf.1, No. 3)

Bu anakart, iki tane 8 pimli ATX 12V güç bağlayıcısı sağlamaktadır. 4-pin ATX güç beslemesi kullanmak için, lütfen Pin 1 ve Pin 5'e bağlayın.

SLI/XFIRE Güç Bağlayıcısı

(4 pinli SLI/XFIRE_ PWR1)

(bkz. sf.1, No. 38)

(4 pimli SLI/XFIRE_ PWR2)

(bkz. sf.1, No. 37)

İki grafik kartı bu anakarta takılıyken lütfen bu bağlayıcıyı sabit disk güç bağlayıcısına bağlayın.

Kızılötesi Modül Bağlantısı

(5-pin IR1)

(bkz. sf.1, No. 40)

Bu bağlantı, isteğe bağlı olarak kızılötesi modülden bir kablosuz bağlantı aktarımı ile alımını da destekler.

Seri Bağlantı Noktası Bağlantısı

(9-pin COM1)

(bkz. sf.1, No. 39)

RRXD1 DDTR#1 DDSR#1 CCTS#1 RRI#1 RRTS#1 GND TTXD1 DDCD#1

Bu COM1 bağlantısı seri bağlantı yuvası modülünü destekler.

1.5 Akıllı Anahtarlar

Anakartta üç adet akıllı düğme bulunur: Güç Düğmesi, Sıfırlama Düğmesi ve CMOS Temizleme Düğmesi kullanıcıların sistemi hızlı bir şekilde açıp kapatmalarını, sistemi sıfırlamalarını ve CMOS değerlerini temizlemelerini sağlar.

Güç Düğmesi

(PWRBTN)

(bkz. sf.1, No. 29)

Güç Düğmesi,

kullanıcıların sistemi hızlı bir şekilde açıp kapatmalarını sağlar.

Sıfırlama Düğmesi

(RSTBTN)

(bkz. sf.1, No. 30)

Sifirlama Düğmesi

kullanıcıların sistemi hızlı bir şekilde sıfırlamalarını sağlar.

BIOS Seçim

Anahtari(BIOS_SEL1)

(bkz. s.1 No. 25)

BIOS Seçim Anahtarı sistemin

BIOS A veya BIOS B'den

önyüklenmesini sağlar.

Bu anakartta sisteminizin güvenliğini ve kararlılığını artıran ana BIOS (BIOS_A) ve yedek BIOS (BIOS_B) olmak üzere iki adet BIOS çipi vardır. Normalde sistem ana BIOS'ta çalışır. Ancak, ana BIOS bozuksa veya hasarlıysa, BIOS Seçimi Anahtarını "B"ye döndürün, sonraki sistem önyüklemesinde yedek BIOS çalışır. Ardından, BIOS dosyalarının çalışan bir kopyasını ana BIOS'a kopyalamak için UEFI Kurulum Yardımcı Programı'nda "Secure Backup UEFI"yi (Güvenli Yedekleme UEFI) kullanarak normal sistem çalışmasını sağlayın. Güvenlik nedeniyle, kullanıcılar yedek BIOS'u manuel olarak güncelleyemez. Kullanıcılar, o anda hangi BIOS'un (BIOS_A_LED veya BIOS_B_LED) etkin olduğunu tanımlamak için BIOS LED'lerine bakabilirler.
