Reel GM60 - Mérés Ermenrich - Ingyenes használati útmutató

Terméktípus	Lézeres távolságmérő
Márka	Ermenrich
Modell	Reel GM60
Mérési tartomány	0,05–60 m
Mérési pontosság	±2,0 mm
Szögmérési tartomány	±50°
Mértékegységek	m, ft, in, "
Lézerosztály	II. osztály, 620–690 nm, <1 mW
Automatikus kikapcsolás (lézer/készülék)	30 másodperc / 180 másodperc
Előzmények	100 csoport
Elem élettartam	>5 000 mérés
Tápellátás	2 × AAA elem
Üzemi hőmérséklet	0°C – +40°C (32°F – 104°F)
Méretek	117 × 53 × 27 mm (4,6 × 2 × 1 hüvelyk)
Tömeg	94 g (0,2 font)
Mérési módok	Egytávolság, folyamatos, terület, térfogat, Pitagorasz (2/3 további mérés, szöggel), összeadás/kivonás
Referencia pont	Alul (alapértelmezett) vagy felül (váltás a 10-es gombbal)
Ápolás és karbantartás	Száraz, hűvös helyen tárolandó; ütéstől védendő; puha ruhával tisztítható
Biztonsági osztály	II. osztályú lézer; ne nézzen bele közvetlenül; tartsa távol gyermekektől
Garancia	Levenhuk nemzetközi életre szóló garancia (élettartam a termékre, 6 hónap a tartozékokra)

Gyakran ismételt kérdések - Reel GM60 Ermenrich

Hogyan kapcsoljam be az Ermenrich Reel GM60 készüléket?

Nyomja meg egyszer a mérés gombot (4) a készülék bekapcsolásához. A lézersugár automatikusan aktiválódik és 30 másodperc után kikapcsol. A lézer kézi kikapcsolásához nyomja meg a (7) gombot. A készülék teljes kikapcsolásához tartsa lenyomva a (7) gombot 3 másodpercig.

Hogyan változtassam meg a mértékegységet?

Tartsa lenyomva a (5) gombot 3 másodpercig a rendelkezésre álló mértékegységek közötti váltáshoz: m, ft, in és " (tizedes hüvelyk).

Hogyan mérjek területet?

Válassza ki a Területmérés módot a (8) gombbal. Irányítsa a lézert az első oldalra, és nyomja meg a (4) gombot, majd irányítsa a második oldalra, és nyomja meg ismét a (4) gombot. A készülék automatikusan kiszámítja és megjeleníti a területet.

Hogyan mérjek térfogatot?

Válassza ki a Térfogatmérés módot a (8) gombbal. Mérje meg a hosszúságot, szélességet és magasságot úgy, hogy a lézert a célpontra irányítja és mindegyiknél megnyomja a (4) gombot. A térfogat automatikusan kiszámításra kerül.

Hogyan használjam a Pitagorasz-tétel funkcióit?

Válassza ki a kívánt Pitagorasz módot (pl. 2 további mérés, szöggel stb.) a (8) gombbal. Kövesse a képernyőn megjelenő utasításokat a szükséges vonalak (A, B, C) megméréséhez a (4) gomb megnyomásával. A hiányzó hossz (pl. D vonal) automatikusan kiszámításra kerül.

Hogyan adhatok hozzá vagy vonhatok ki méréseket?

Egytávolság, Terület vagy Térfogat módban végezzen egy mérést a (4) megnyomásával. Ezután nyomja meg a (9) gombot összeadáshoz vagy a (6) gombot kivonáshoz, majd végezzen egy másik mérést. Az eredmény automatikusan megjelenik.

Hogyan tekinthetem meg vagy törölhetem a mérési előzményeket?

Nyomja meg a (9) vagy (6) gombot az utolsó 100 rögzített érték közötti görgetéshez. Egy rekord törléséhez nyomja meg egyszer a (7) gombot; minden egyes megnyomás egy bejegyzést távolít el.

Hogyan változtassam meg a referencia pontot (alul vs felül)?

Tartsa lenyomva a (10) gombot 3 másodpercig a készülék aljának (alapértelmezett) vagy tetejének használata közötti váltáshoz mérési referencia pontként.

Milyen típusú elemeket igényel a Reel GM60?

A készülék 2 AAA elemet használ. Helyezze be őket a megfelelő polaritással (+ és -) az elemrekeszben található jelölés szerint. Vegye ki az elemeket, ha a készüléket hosszabb ideig nem használja.

Biztonságos a lézer a szemnek?

Az Ermenrich Reel GM60 II. osztályú lézert bocsát ki (620–690 nm, <1 mW). Ne nézzen közvetlenül a sugárba védtelen szemmel vagy optikai eszközökön keresztül, és soha ne irányítsa emberekre. Tartsa távol gyermekektől.

HASZNÁLATI ÚTMUTATÓ Reel GM60 Ermenrich

HU Ermenrich Reel GM60/GM100 lézeres mérő

Első lépések

Nyissa fel az elemtartó rekesz fedelét, azután – ügyelve a polaritási jelzésekre – helyezzen be 2 AAA db elemet. Zárja le a fedelet.

Használat

Nyomja meg a (4) gombot a készülék bekapcsolásához. A lézersugár automatikusan bekapcsol, majd 30 másodperc múlva kikapcsol.

A manuális kikapcsoláshoz nyomja meg a (7) gombot. Irányítsa a lézersugarat a célpontra. Méréshez nyomja meg a (4) gombot.

Nyomja meg a (10) gombot 3 másodpercig a hangjelzés be-/kikapcsolásához.

Nyomja meg a (7) gombot 3 másodpercig a készülék kikapcsolásához.

Referenciapont

Az alapértelmezett referenciapont a készülék alja. Ahhoz, hogy a referenciapont átkerüljön a készülék aljáról a tetejére, nyomja meg a (10) gombot 3 másodpercig (A ábra).

Nyomja meg az (5) gombot 3 másodpercig a mértékegység megváltoztatásához.

Mértékegység-lehetőségek

	Távolság Terület Térfogat Szög
1	0,000 m 0,000 m	^2	0,000 m^3	000'00"
2	0,00 ft 0,00 ft	^2	0,00 ft^3
3	0,0 in 0,0 in	^2	0,0 in^3

Mód kiválasztása

Az üzemmódok közötti váltáshoz nyomja meg a (8) gombot.

A beállítás sorrendje: Egyszeri távolságmérési mód > Területmérési mód > Térfogatmérési mód > Számítások 2 további méréssel (Pitagorasz-tétel) > Számítások szögméréssel (Pitagorasz-tétel) > Számítások szögméréssel és 2 további méréssel (Pitagorasz-tétel) > Számítások 3 további méréssel (Pitagorasz-tétel), 1-es módszer – lábak összeadása > Számítások 3 további méréssel (Pitagorasz-tétel), 2-es módszer – lábak kivonása > Előzmények.

Megjelenő információk

	Egyszeri távolságmérés		Számítások szögméréssel és 2 további méréssel (Pitagorasz-tétel)
	Terület mérése		Számítások 3 további méréssel (Pitagorasz-tétel), 1-es módszer – lábak összeadása
	Térfogat mérése		Számítások 3 további méréssel (Pitagorasz-tétel), 2-es módszer – lábak kivonása
	Számítások 2 további méréssel (Pitagorasz-tétel)		Előzmény értékek
	Számítások szögméréssel (Pitagorasz-tétel)		Töltöttségi állapot

Egyszeri távolságmérés

Egyszeri távolságmérési módban irányítsa a lézersugarat a célpontra és nyomja meg a (4) gombot. Az érték megjelenik a képernyőn. A szöget kiszámítja és ezzel egyidőben megjeleníti a képernyőn.

Folyamatos mérés

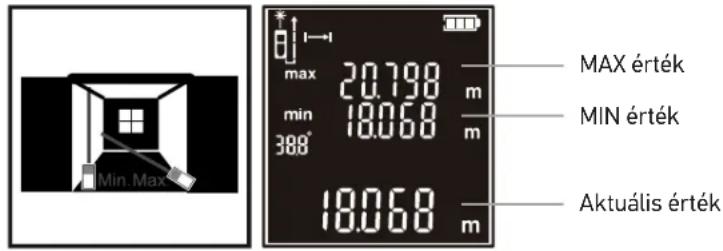

Egyszeri távolságmérési módban nyomja meg a (4) gombot 3 másodpercig. A készülék egyik mérés után készíti a másikat. A MAX, a MIN, és a legutóbbi mérési eredmények (B ábra) megjelennek a képernyőn. A szöget kiszámítja és ezzel egyidőben megjeleníti a képernyőn.

B ábra

Terület mérése

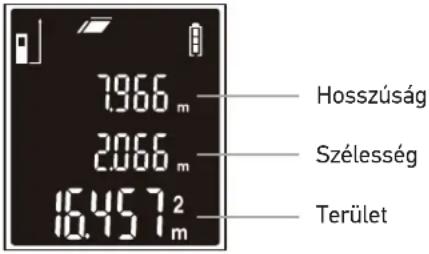

Válassza ki a Területmérési módot. Irányítsa a lézersugarat a célpontra és nyomja meg a (4) gombot a célpont 2 oldalának leméréséhez. A területet a rendszer automatikusan kiszámolja (C ábra).

Cábra

Térfogat mérése

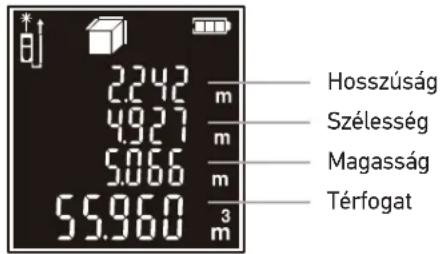

Válassza ki a Térfogatmérési módot. Irányítsa a lézert a célpontra és nyomja meg a (4) gombot a hosszúság, a szélesség és a magasság háromdimenizós méréséhez. A térfogatot a rendszer automatikusan kiszámolja (D ábra).

D ábra

Számítások 2 további méréssel (Pitagorasz-tétel)

Válassza ki a Számítások 2 további méréssel (Pitagorasz-tétel) módot. Irányítsa a lézert a célpontra és nyomja meg a (4) gombot az A és B oldalak leméréséhez (E ábra). A C oldalt a rendszer automatikusan kiszámolja.

Számítások szögméréssel (Pitagorasz-tétel)

Válassza ki a Számítások szögméréssel (Pitagorasz-tétel) módot. Irányítsa a lézert a célpontra és nyomja meg a (4) gombot az A oldal leméréséhez (E ábra). A B és C oldalt a rendszer automatikusan kiszámolja. A szöget kiszámítja és ezzel egyidőben megjeleníti a képernyőn.

E ábra

Számítások szögméréssel és 2 további méréssel (Pitagorasz-tétel)

Válassza ki a Számítások szögméréssel és 2 további méréssel (Pitagorasz-tétel) módot. Irányítsa a lézert a célpontra és nyomja meg a (4) gombot az A és C oldalak egyenkénti leméréséhez (F ábra). A D oldalt a rendszer automatikusan kiszámolja. A szöget kiszámítja és ezzel egyidőben megjeleníti a képernyőn.

Számítások 3 további méréssel (Pitagorasz-tétel), 1-es módszer – lábak összeadása

Válassza ki a Számítások 3 további méréssel (Pitagorasz-tétel), 1-es módszer – lábak összeadása módot. Irányítsa a lézert a célpontra és nyomja meg a (4) gombot a D távolság kiszámításához további 3 mérés által. Mérje meg az A, B és C oldalakat egyesével (F ábra). A D oldal hossza a kijelző fő sorában fog megjelenni.

Fábra

Számítások 3 további méréssel (Pitagorasz-tétel), 2-es módszer – lábak kivonása

Válassza ki a Számítások 3 további méréssel (Pitagorasz-tétel), 2-es módszer – lábak kivonása módot. Irányítsa a lézert a célpontra és nyomja meg a (4) gombot a D távolság kiszámításához további 3 mérés által. Mérje meg az A, B és C oldalakat egyesével (G ábra). A D oldal hossza a kijelző fő sorában fog megjelenni.

G ábra

Összeadás és kivonás

Irányítsa a lézert a célpontra és nyomja meg a (4) gombot. Nyomja meg a (9) gombot, majd a (4) gombot egy további érték hozzáadásához. Az összeadást a rendszer automatikusan elvégzi. A kivonás ennek megfelelően a mínusz gombbal (6) történik.

! Megjegyzés! Az összeadás és kivonás funkciók az Egyszeri távolság-, a Terület- és a Térfogatmérési módban állnak rendelkezésre.

Előzmény értékek

Használja az (9)/(6) gombokat a mért értékek megtekintéséhez. Az egyes értékek törléséhez nyomja meg a (7) gombot.

Műszaki adatok

	GM60 GM100
Méréstartomány 0,05–60 m 0,05–100 m
Mérési pontosság 2,0 mm
Szögmérési tartomány ± 50^
Mértékegységek m, ft, in, ''
Lézerosztály class II, 620–690 nm, < 1 mW
Lézersugár/készülék automatikus kikapcsolása	30/180 másodperc
Előzmények 100 csoport
Akkumulátor-üzemidő > 5000 mérés
Tápellátás 2 db AAA elem
Üzemi hőmérséklet-tartomány 0... +40 °C
Méretek 117x53x27 mm
Tömeg 94 g

A gyártó fenntartja magának a jogot a termékkínálat és a műszaki paraméterek előzetes értesítés nélkül történő módosítására.

Ápolás és karbantartás

A termék használata előtt figyelmesen olvassa végig a biztonsági utasításokat, valamint a használati útmutatót. Ellenkező esetben veszélyes lézersugárzást és áramütést okozhat. Tartsa gyermekektől elzárva.

Ez egy II. osztályú lézertermék. Kérjük, NE nézzen közvetlenül a fénysugárba védtelen szemmel vagy optikai eszközön keresztül, és soha ne irányítsa azt más személyek felé. Ne távolítsa el a biztonsági címkéket. Ne irányítsa az eszközt közvetlenül a Nap felé. Bármi legyen is az ok, semmiképpen ne kísérelje meg szétszerelni az eszközt. Ha az eszköz javításra vagy tisztításra szorul, akkor keresse fel vele a helyi szakszervizt. Óvja az eszközt a hirtelen behatásoktól és a hosszabb ideig tartó mechanikai erőktől. Ne használja a terméket robbanásveszélyes környezetben vagy gyúlékony anyagok közelében. Száraz, hűvös helyen tárolja az eszközt. Kizárólag olyan tartozékokat vagy pótalkatrészeket alkalmazzon, amelyek a műszaki paramétereknek megfelelnek. A sérült, vagy sérült elektromos alkatrészű berendezést soha ne helyezze üzembe! Ha az eszköz valamely alkatrészét vagy az elemét lenyelik, akkor kérjen, azonnal orvosi segítséget.

Az elemekkel kapcsolatos biztonsági intézkedések

Mindig a felhasználásnak legmegfelelőbb méretű és fokozatú elemet vásárolja meg. Elemcsere során mindig az összes elemet egyszerre cserélje ki; ne keverje a régi elemeket a frissekkel, valamint a különböző típusú elemeket se keverje egymással össze. Az elemek behelyezése előtt tisztítsa meg az elemek és az eszköz egymással érintkező részeit. Győződjön meg róla, hogy az elemek a pólusokat tekintve is helyesen kerülnek az eszközbe (+ és –). Amennyiben az eszközt hosszabb ideig nem használja, akkor távolítsa el az elemeket. A lemerült elemeket azonnal távolítsa el. Soha ne zárja rövidre az elemeket, mivel így azok erősen felmelegedhetnek, szivárogni kezdhetnek vagy felrobbanhatnak. Az elemek élettartamának megnöveléséhez soha ne kísérelje meg felmelegíteni azokat. Ne bontsa meg az akkumulátorokat. Használat után ne felejtse el kikapcsolni az eszközt. Az elemeket tartsa gyermekektől távol, megelőzve ezzel a lenyelés, fulladás és mérgezés veszélyét. A használt elemeket az Ön országában érvényben lévő jogszabályoknak megfelelően adhatja le.

A Levenhuk nemzetközi, élettartamra szóló szavatossága

A Levenhuk vállalat a kiegészítők kivételével az összes Levenhuk gyártmányú teleszkóphoz, mikroszkóphoz, kétszemes távcsőhöz és egyéb optikai termékhez élettartamra szóló szavatosságot nyújt az anyaghibák és/vagy a gyártási hibák vonatkozásában. Az élettartamra szóló szavatosság a termék piaci forgalmazási időszakának a végéig érvényes. A Levenhuk-kiegészítőkhöz a Levenhuk-vállalat a kiskereskedelmi vásárlás napjától számított két évig érvényes szavatosságot nyújt az anyaghibák és/vagy a gyártási hibák vonatkozásában. A Levenhuk vállalat vállalja, hogy a Levenhuk vállalat általi megvizsgálás során anyaghibásnak és/vagy gyártási hibásnak talált terméket vagy termékalkatrészt megjavítja vagy kicseréli. A Levenhuk vállalat csak abban az esetben köteles megjavítani vagy kicserélni az ilyen terméket vagy termékalkatrészt, ha azt a Levenhuk vállalat számára elfogadható vásárlási bizonylattal együtt visszaküldik a Levenhuk vállalat felé.

További részletekért látogasson el weboldalunkra: www.levenhuk.hu/garancia

Amennyiben garanciális probléma lépne fel vagy további segítségre van szüksége a termék használatát illetően, akkor vegye fel a kapcsolatot a helyi Levenhuk üzlettel.
