РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Reel GM60 Ermenrich

Измервателен диапазон, m 0,05–60 m 0,05–100 m

RU Лазерная рулетка Ermenrich Reel GM60/GM100

Начало работы

Снимите крышку батарейного отсека, вставьте 2 батарейки AAA, соблюдая полярность. Закройте отсек.

Использование

Нажмите кнопку (4), чтобы включить устройство. Лазерный луч включится автоматически, а затем выключится через 30 секунд. Чтобы выключить его вручную, нажмите (7). Направьте луч на цель. Нажмите (4), чтобы произвести измерение.

Удерживайте кнопку (10) в течение 3 секунд, чтобы включить/выключить звуковой сигнал. Удерживайте кнопку (7) в течение 3 секунд, чтобы выключить прибор.

Точка отсчета

Точка отсчета идет от заднего торца устройства по умолчанию. Нажмите и удерживайте кнопку (10) в течение 3 секунд, чтобы переместить точку отчета на передний торец устройства (рис. А).

Удерживайте кнопку (5) в течение 3 секунд, чтобы изменить единицу измерения.

Доступные единицы измерения

	Расстояние Площадь Объем Угол
1 0,000 м 0,000 м		^2	0,000 м ^3	000'00"
2 0,00 фута 0,00 фута		^2	0,00 фута ^3
3 0,0 дюйма 0,0 дюйма		^2	0,0 дюйма ^3

Выбор режима

Нажмите кнопку (8) для поочередного изменения режима измерения.

Порядок настроек: Режим единичного замера расстояния > Режим вычисления площади > Режим вычисления объема > Вычисления с 2 дополнительными измерениями (теорема Пифагора) > Вычисления с измерением угла (теорема Пифагора) > Вычисления с измерением угла и 2 дополнительными измерениями (теорема Пифагора) > Вычисления с 3 дополнительными измерениями (теорема Пифагора), метод 1 — сложение катетов > Вычисления с 3 дополнительными измерениями (теорема Пифагора), метод 2 — вычитание катетов > История измерений.

Информация на экране

	Единичный замер расстояния		Вычисления с измерением угла и 2 дополнительными измерениями (теорема Пифагора)
	Вычисление площади	[ХКУЗ]	Вычисления с 3 дополнительными измерениями (теорема Пифагора), метод 1 — сложение катетов
	Вычисление объема		Вычисления с 3 дополнительными измерениями (теорема Пифагора), метод 2 — вычитание катетов
	Вычисления с 2 дополнительными измерениями (теорема Пифагора)		История измерений
	Вычисления с измерением угла (теорема Пифагора)		Индикатор заряда батареи

Режим единичного замера расстояния

В режиме единичного замера расстояния наведите лазерный луч на цель и нажмите кнопку (4). Значение отобразится на экране. Угол будет рассчитан и также отображен на экране.

Непрерывное измерение

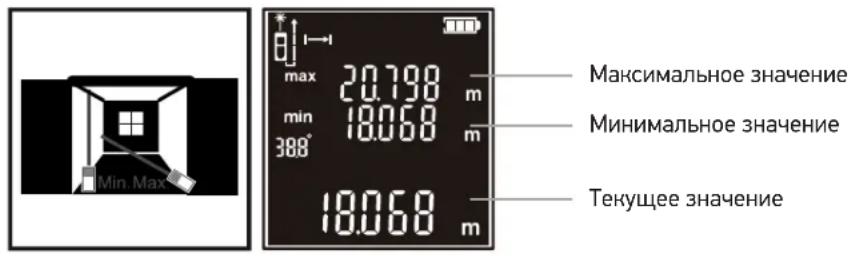

В режиме единичного замера расстояния нажмите кнопку (4) и удерживайте ее в течение 3 секунд. Прибор будет производить измерения непрерывно одно за другим. На экране отобразятся максимальное, минимальное и текущее значения (рис. Б). Угол будет рассчитан и также отображен на экране.

Максимальное значение
Минимальное значение
Текущее значение

Рисунок Б

Вычисление площади

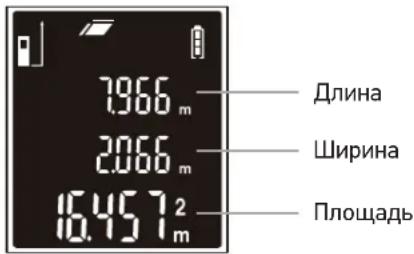

Выберите режим вычисления площади. Направьте лазерный луч на цель и нажмите (4), чтобы измерить 2 стороны фигуры. Площадь будет вычислена автоматически (рис. В).

Рисунок В

Вычисление объема

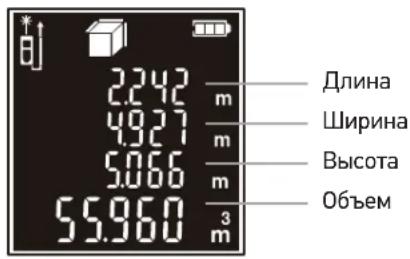

Выберите режим вычисления объема. Направьте лазер на цель и нажмите кнопку (4) для измерения длины, ширины и высоты трехмерной фигуры. Объем будет вычислен автоматически (рис. Г).

Рисунок Г

Вычисления с 2 дополнительными измерениями (теорема Пифагора)

Выберите режим вычислений с 2 дополнительными измерениями (теорема Пифагора). Выберите режим вычислений с 2 дополнительными измерениями (теорема Пифагора). Направьте лазер на цель и нажмите кнопку (4) для измерения линий А и В (рис. Д). Линия С будет вычислена автоматически.

Вычисления с измерением угла (теорема Пифагора)

Выберите режим вычислений с измерением угла (теорема Пифагора). Направьте лазер на цель и нажмите кнопку (4) для измерения линии А (рис. Д). Линия С будет вычислена автоматически. Угол будет рассчитан и также отображен на экране.

Рисунок Д

Вычисления с измерением угла и 2 дополнительными измерениями (теорема Пифагора)

Выберите режим вычислений с измерением угла и 2 дополнительными измерениями (теорема Пифагора). Направьте лазер на цель и нажмите кнопку (4) для измерения линий А и С поочередно (рис. Е). Длина линии D будет вычислена автоматически. Угол будет рассчитан и также отображен на экране.

Вычисления с 3 дополнительными измерениями (теорема Пифагора), метод 1 — сложение катетов

Выберите режим вычислений с 3 дополнительными измерениями (теорема Пифагора), метод 1 — сложение катетов. Наведите лазер на цель и нажмите (4), чтобы измерить расстояние D, выполнив 3 дополнительных измерения. Выполните поочередно измерения линий А, В и С (рис. Е). Длина линии D появится в основной строке на экране.

Рисунок E

Вычисления с 3 дополнительными измерениями (теорема Пифагора), метод 2 — вычитание катетов

Выберите режим вычислений с 3 дополнительными измерениями (теорема Пифагора), метод 2 — вычитание катетов. Наведите лазер на цель и нажмите (4), чтобы измерить расстояние D, выполнив 3 дополнительных измерения. Выполните поочередно измерения линий А, В и С (рис. Ж). Длина линии D появится в основной строке на экране.

Рисунок Ж

Сложение и вычитание

Наведите лазер на цель и нажмите (4). Нажмите (9), затем снова нажмите (4), чтобы прибавить еще одно значение. Сумма будет рассчитана автоматически. Вычитание выполняется нажатием кнопки минус (6).

! Примечание! Функции сложения и вычитания доступны в режимах единичного замера расстояния, вычисления площади и объема.

История измерений

Нажмите (9)/(6) для просмотра истории зафиксированных измерений. Нажмите (7), чтобы поочередно удалить измерения.

Технические характеристики

GM60 GM100
Диапазон измерений 0,05–60 м 0,05–100 м
Точность измерения 2,0 мм
Диапазон измерения угла ± 50^
Единицы измерения метры, футы, дюймы, минуты и секунды (измерение угла)
Класс лазера класс 2, 620–690 нм, < 1 мВт
Лазерный луч / автоматическоеотключение устройства	30 / 180 секунд
История измерений 100 групп
Срок службы батареи > 5000 измерений
Источник питания 2 батарейки AAA
Диапазон рабочих температур 0... +40 °C
Размеры 117x53x27 мм
Вес 94 г

Производитель оставляет за собой право вносить любые изменения в модельный ряд и технические характеристики или прекращать производство изделия без предварительного уведомления.

Уход и хранение

Перед использованием прибора необходимо внимательно прочесть инструкции по технике безопасности и руководство пользователя. Ненадлежащее использование прибора может привести к опасному лазерному излучению и поражению электрическим током. Беречь от детей.

Это лазерный продукт класса II. Никогда не смотрите на лучи без защиты для глаз или с помощью любого оптического устройства и не направляйте лазерный луч на других людей. Не удаляйте предупредительные наклейки. Не направляйте прибор на Солнце. Не разбирайте прибор. Сервисные и ремонтные работы могут проводиться только в специализированном сервисном центре. Оберегайте прибор от резких ударов и чрезмерных механических воздействий. Не используйте прибор во взрывоопасной среде или вблизи легковоспламеняющихся материалов. Храните прибор в сухом прохладном месте. Используйте только аксессуары и запасные детали, соответствующие техническим характеристикам прибора. Никогда не используйте поврежденное устройство или устройство с поврежденными электрическими деталями! Если деталь прибора или элемент питания были проглочены, срочно обратитесь за медицинской помощью.

Использование элементов питания

Всегда используйте элементы питания подходящего размера и соответствующего типа. При необходимости замены элементов питания меняйте сразу весь комплект, не смешивайте старые и новые элементы питания и не используйте элементы питания разных типов одновременно. Перед установкой элементов питания очистите контакты элементов и контакты в корпусе прибора. Устанавливайте элементы питания в соответствии с указанной полярностью (+ и –). Если прибор не используется длительное время, следует вынуть из него элементы питания. Оперативно вынимайте из прибора использованные элементы питания. Никогда не закорачивайте полюса элементов питания — это может привести к их перегреву, протечке или взрыву. Не пытайтесь нагревать элементы питания, чтобы восстановить их работоспособность. Не разбирайте элементы питания. Выключайте прибор после использования. Храните элементы питания в недоступном для детей месте, чтобы избежать риска их проглатывания, удушья или отравления. Утилизируйте использованные батарейки в соответствии с предписаниями закона.

Международная пожизненная гарантия Levenhuk

Компания Levenhuk гарантирует отсутствие дефектов в материалах конструкции и дефектов изготовления изделия. Продавец гарантирует соответствие качества приобретенного вами изделия компании Levenhuk требованиям технической документации при соблюдении потребителем условий и правил транспортировки, хранения и эксплуатации изделия. Срок гарантии: на аксессуары — 6 (шесть) месяцев со дня покупки, на остальные изделия — пожизненная гарантия (действует в течение всего срока эксплуатации прибора).

Подробнее об условиях гарантийного обслуживания см. на сайте www.levenhuk.ru/support По вопросам гарантийного обслуживания вы можете обратиться в ближайшее представительство компании Levenhuk.
