Reel GM60 - Ölçüm Ermenrich - Ücretsiz kullanım kılavuzu

Ürün Tipi	Lazer Mesafe Ölçer
Marka	Ermenrich
Model	Reel GM60
Ölçüm Aralığı	0.05–60 m
Ölçüm Hassasiyeti	±2,0 mm
Açı Ölçüm Aralığı	±50°
Ölçüm Birimleri	m, ft, in, "
Lazer Sınıfı	Sınıf II, 620–690 nm, <1 mW
Otomatik Kapatma Lazer / Cihaz	30 saniye / 180 saniye
Geçmiş Kayıtları	100 grup
Pil Ömrü	>5.000 ölçüm
Güç Kaynağı	2 × AAA pil
Çalışma Sıcaklığı	0°C ile +40°C (32°F ile 104°F)
Boyutlar	117 × 53 × 27 mm (4,6 × 2 × 1 in)
Ağırlık	94 g (0,2 lb)
Ölçüm Modları	Tek mesafe, sürekli, alan, hacim, Pisagor (2/3 ek ölçüm, açılı), toplama/çıkarma
Referans Noktası	Alt (varsayılan) veya üst (düğme 10 ile değiştir)
Bakım	Kuru, serin yerde saklayın; darbelerden koruyun; yumuşak bir bezle temizleyin
Güvenlik Sınıfı	Sınıf II lazer; doğrudan bakmayın; çocuklardan uzak tutun
Garanti	Levenhuk Uluslararası Ömür Boyu Garanti (ürün için ömür boyu, aksesuarlar için 6 ay)

Sık sorulan sorular - Reel GM60 Ermenrich

Ermenrich Reel GM60'ı nasıl açarım?

Cihazı açmak için ölçüm düğmesine (4) bir kez basın. Lazer ışını otomatik olarak etkinleşir ve 30 saniye sonra kapanır. Lazer'i manuel olarak kapatmak için düğme (7)'ye basın. Cihazı tamamen kapatmak için düğme (7)'yi 3 saniye basılı tutın.

Ölçüm birimini nasıl değiştiririm?

Mevcut birimler arasında geçiş yapmak için düğme (5)'yi 3 saniye basılı tutun: m, ft, in ve " (ondalık inç).

Alan nasıl ölçülür?

Alan ölçüm modu'nu düğme (8)'i kullanarak seçin. Lazer'i ilk kenara doğrultun ve (4)'e basın, ardından ikinci kenara doğrultun ve tekrar (4)'e basın. Cihaz otomatik olarak alanı hesaplar ve gösterir.

Hacim nasıl ölçülür?

Hacim ölçüm modu'nu düğme (8) aracılığıyla seçin. Lazer'i doğrultarak ve her biri için (4)'e basarak uzunluk, genişlik ve yükseklik ölçümlerini yapın. Hacim otomatik olarak hesaplanır.

Pisagor teoremi fonksiyonlarını nasıl kullanırım?

İstediğiniz Pisagor modunu (örneğin, 2 ek ölçüm, açılı vb.) düğme (8)'i kullanarak seçin. Ekrandaki yönergeleri izleyerek gerekli çizgileri (A, B, C) (4)'e basarak ölçün. Eksik uzunluk (örneğin, D çizgisi) otomatik olarak hesaplanır.

Ölçümleri nasıl toplar veya çıkarırım?

Tek, Alan veya Hacim modunda, (4)'e basarak bir ölçüm alın. Ardından toplama için (9)'a veya çıkarma için (6)'ya basın ve başka bir ölçüm alın. Sonuç otomatik olarak gösterilir.

Ölçüm geçmişini nasıl görüntüler veya silerim?

Son kaydedilen 100 değeri kaydırmak için (9) veya (6)'ya basın. Bir kaydı silmek için (7)'ye bir kez basın; her basış bir girişi kaldırır.

Referans noktasını (alt vs üst) nasıl değiştiririm?

Düğme (10)'yu 3 saniye basılı tutarak ölçüm referans noktası olarak cihazın altını (varsayılan) veya üstünü kullanmak arasında geçiş yapın.

Reel GM60 hangi tip pilleri gerektirir?

Cihaz 2 AAA pil kullanır. Pil bölmesinde belirtildiği gibi doğru kutuplamayla (+ ve -) takın. Cihaz uzun süre kullanılmayacaksa pilleri çıkarın.

Lazer gözler için güvenli midir?

Ermenrich Reel GM60, Sınıf II lazer (620–690 nm, <1 mW) yayar. Korunmasız gözlerle veya optik aletlerle doğrudan ışına bakmayın ve asla insanlara doğrultmayın. Çocuklardan uzak tutun.

KULLANIM KILAVUZU Reel GM60 Ermenrich

Pil bölmesi kapağını açın ve kutup işaretlerine uygun şekilde 2 AAA pil yerleştirin. Kapağı kapatın.

Kullanım

Cihazı açmak için (4)'e basın. Lazer ışını otomatik olarak açılacak ve ardından 30 saniye sonra kapatılacaktır. Manuel olarak kapatmak için (7) düğmesine basın. Lazer ışını hedefe yönlendirin. Bir ölçüm almak için (4) düğmesine basın.

Sesli ikazı açmak/kapatmak için 3 saniye süreyle (10) düğmesine basın.

Cihazı kapatmak için üç saniye süreyle (7)'ye basın.

Referans nokta

Varsayılan referans nokta, cihazın alt ucudur. Ölçüm noktasını cihazın altı yerine üstü olarak değiştirmek için 3 saniye süreyle (10) düğmesine basın (Şek. A).

Ölçüm birimini değiştirmek için 3 saniye süreyle (5) düğmesine basın.

Ölçüm birimi seçenekleri

	Mesafe Alan Hacim Açı
1 0,000 m 0,000 m		^2	0,000 m^3	000'00"
2 0,00 ft 0,00 ft		^2	0,00 ft^3
3 0,0 in 0,0 in		^2	0,0 in^3

Mod seçimi

Ölçüm modunu teker teker değiştirmek için (8) düğmesine basın.

Ayar sırası: Tek mesafe ölçümü modu > Alan ölçümü modu > Hacim ölçümü modu > 2 ek ölçümlü hesaplamalar (Pisagor teoremi) > Açı ölçümlü hesaplamalar (Pisagor teoremi) > Açı ölçümlü hesaplamalar ve 2 ek ölçümlü hesaplamalar (Pisagor teoremi) > 3 ek ölçümlü hesaplamalar (Pisagor teoremi), metot 1 – dikkenarların toplanması > 3 ek ölçümlü hesaplamalar (Pisagor teoremi), metot 2 – dikkenarların çıkarılması > Geçmiş kayıtları.

Ekran bilgileri

	Tek mesafe ölçümü	38.8°	Açı ölçümlü ve 2 ek ölçümlü hesaplamalar (Pisagor teoremi)
	Alan ölçümü		3 ek ölçümlü hesaplamalar (Pisagor teoremi), metot 1 – dikkenarların toplanması
	Hacim ölçümü		3 ek ölçümlü hesaplamalar (Pisagor teoremi), metot 2 – dikkenarların çıkarılması
	2 ek ölçümlü hesaplamalar (Pisagor teoremi)		Geçmiş kayıtları
	Açı ölçümlü hesaplamalar (Pisagor teoremi)		Pil durumu

Tek mesafe ölçümü

Tek mesafe ölçümü modunda, lazer işinını hedefe yönlendirin ve (4) düğmesine basın. Değer ekranda görüntülenecektir. Açı aynı anda hesaplanıp ekranda gösterilecektir.

Sürekli ölçüm

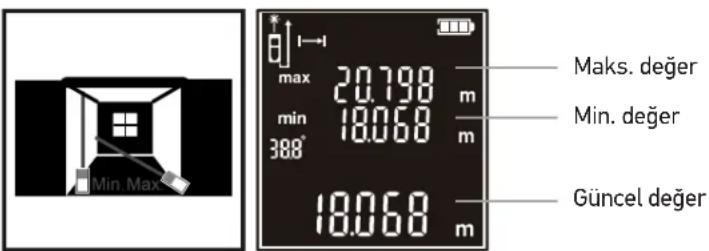

Tek mesafe ölçümü modunda, 3 saniye süreyle (4) düğmesine basın. Cihaz, arka arkaya ölçümler alacaktır. Maks., min. ve son ölçülen değerler (Şek. B) ekranda görüntülenecektir. Açı aynı anda hesaplanıp ekranda gösterilecektir.

Şekil B

Alan ölçümü

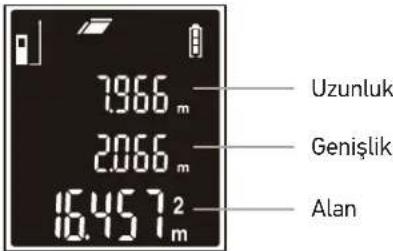

Alan ölçümü modunu seçin. Lazer ışınınlı hedefe yönlendirin ve ardından hedefin 2 tarafını ölçmek için (4) düğmesine basın. Alan otomatik hesaplanacaktır (Şek. C).

Şekil C

Hacim ölçümü

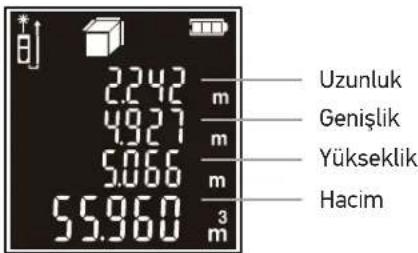

Hacim ölçümü modunu seçin. Lazeri hedefe yönlendirin ve üç boyutlu hedefin uzunluğu, genişliği ve yüksekliğini ölçmek için (4) düğmesine basın. Hacim otomatik hesaplanacaktır (Şek. D).

Şekil D

2 ek ölçümlü hesaplamalar (Pisagor teoremi)

2 ek ölçümlü hesaplamalar (Pisagor teoremi) modunu seçin. Lazeri hedefe yönlendirin ve A ile B çizgilerini ölçmek için (4) düğmesine basın (Şek. E). C çizgisi otomatik hesaplanacaktır.

Açı ölçümlü hesaplamalar (Pisagor teoremi)

Açı ölçümlü hesaplamalar (Pisagor teoremi) modunu seçin. Lazeri hedefe yönlendirin ve A çizgisini ölçmek için (4) düğmesine basın (Şek. E). B ve C çizgileri otomatik hesaplanacaktır. Açı aynı anda hesaplanıp ekranda gösterilecektir.

Şekil E

Açı ölçümlü ve 2 ek ölçümlü hesaplamalar (Pisagor teoremi)

Açı ölçümlü ve 2 ek ölçümlü hesaplamalar (Pisagor teoremi) modunu seçin. Lazeri hedefe yönlendirin, A ve C çizgilerini tek tek ölçmek için (4) düğmesine basın (Şek. F). D çizgisi otomatik hesaplanacaktır. Açı aynı anda hesaplanıp ekranda gösterilecektir.

3 ek ölçümlü hesaplamalar (Pisagor teoremi), metot 1 – dikkenarların toplanması

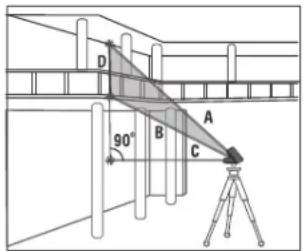

3 ek ölçümlü hesaplamalar (Pisagor teoremi), metot 1 – dikkenarların toplanması modunu seçin. Lazeri hedefe yönlendirin ve 3 ek ölçüm yaparak D mesafesini ölçmek için (4) düğmesine basın (Şek. F). Teker teker A, B ve C çizgilerinin ölçümlerini yapın. D çizgisinin uzunluğu, ekranda ana çizgi olarak görüntülenecektir.

Şekil F

3 ek ölçümlü hesaplamalar (Pisagor teoremi), metot 2 – dikkenarları çıkarma

3 ek ölçümlü hesaplamalar (Pisagor teoremi), metot 2 – dikkenarları çıkarma modunu seçin. Lazeri hedefe yönlendirin ve 3 ek ölçüm yaparak D mesafesini ölçmek için (4) düğmesine basın (Şek. G). Teker teker A, B ve C çizgilerinin ölçümlerini yapın. D çizgisinin uzunluğu, ekranda ana çizgi olarak görüntülenecektir.

Şekil G

Ekleme ve Çıkarma

Lazeri hedefe yönlendirin ve (4) düğmesine basın. (9) düğmesine basın ve ardından başka bir değeri toplamak için tekrar (4) düğmesine basın. Toplama otomatik hesaplanacaktır. Çıkartma da eksi düğmesi (6) ile benzer şekilde çalışır.

Not! Toplama ve çıkarma işlevleri, Tekli, Alan ve Hacim ölçümü modlarında mevcuttur.

Geçmiş kaydı

Kaydedilen değerleri görmek için (9)/(6) düğmesine basın. Kaydedilen değerleri teker teker silmek için (7) düğmesine basın.

Teknik Özellikler

	GM60 GM100
Ölçüm aralığı 0,05–60 m 0,05–100 m
Ölçüm doğruluğu 2,0 mm
Açı ölçüm aralığı ± 50^
Ölçüm birimleri m, ft, in, ' "
Lazer sınıfı sınıf II, 620–690 nm, < 1 mW
Lazer işını/cihaz otomatik kapatma 30/180 saniye
Geçmiş kayıtları 100 grup
Pil ömrü > 5.000 ölçüm
Güç kaynağı 2 AAA pil
Çalışma sıcaklığı aralığı 0... +40 °C
Ebat 117x53x27 mm
Ağırlık 94 g

Üretici, ürün serisinde ve teknik özelliklerinde önceden bildirimde bulunmaksızın değişiklik yapma hakkını saklı tutar.

Bakım ve onarım

Lütfen bu ürünü kullanmadan önce güvenlik talimatları ve kullanım kılavuzunu dikkatli bir şekilde okuyun. Bunun yapılmaması tehlikeli lazer radyasyonu ve elektrik çarpması ile sonuçlanabilir. Çocuklardan uzak tutun.

Bu bir sınıf II lazer ürünüdür. Hiçbir zaman ışına çıplak gözle veya bir optik cihazla yoluyla doğrudan BAKMAYIN ve işını kesinlikle başkalarına doğrultmayın. Hiçbir güvenlik etiketini çıkarmayın. Cihazı doğrudan güneşe yöneltmeyin. Cihazı herhangi bir sebep için kendi başınıza sökmeye çalışmayın. Her tür onarım ve temizlik için lütfen yerel uzman servis merkeziniz ile iletişime geçin. Cihazı ani darbelere ve aşırı mekanik güçlere karşı koruyun. Ürünü patlayıcı ortamda ya da yanıcı malzemelerin yakınında kullanmayın. Cihazı kuru, serin bir yerde saklayın. Bu cihaz için yalnızca teknik özellikleri uygun aksesuarlar ve yedek parçalar kullanın. Hasarlı bir cihazı veya elektrikli parçaları hasar görmüş bir cihazı asla çalıştırmayı denemeyin! Cihaz veya pilin bir parçası yutulduğu takdirde, hemen tıbbi yardım alınmalıdır.

Pil güvenliği talimatları

Her zaman kullanım amacına en uygun olan boyut ve türden piller satın alın. Eski ve yeni piller ile farklı türlerden pilleri birbiriyle birlikte kullanmamaya özen göstererek pil setini her zaman tamamen değiştirin. Pilleri takmadan önce pil kontakları ile cihaz kontaklarını temizleyin. Pillerin kutuplar (+ ve –) açısından doğru bir biçimde takıldığından emin olun. Uzun süreyle kullanılmayacak ekipmanlardaki pilleri çıkarın. Kullanılmış pilleri derhal çıkarın. Aşırı ısınmaya, sızıntıya veya patlamaya neden olabileceğinden kesinlikle pillerde kısa devreye neden olmayın. Yeniden canlandırmak için kesinlikle pilleri ısıtmayın. Pilleri sökmeyin. Cihazı kullanım sonrasında kapatın. Yutma, boğulma veya zehirlenme riskini önlemek için pilleri çocukların erişemeyeceği bir yerde saklayın. Kullanılmış pilleri ülkenizin yasalarında belirtildiği şekilde değerlendirin.

Levenhuk Uluslararası Ömür Boyu Garanti

Tüm Levenhuk teleskopları, mikroskopları, dürbünleri ve diğer optik ürünleri, aksesuarlar hariç olmak üzere, malzeme ve işçilik kaynaklı kusurlara karşı ömür boyu garantilidir. Ömür boyu garanti, piyasadaki ürünün kullanım ömrü boyunca garanti altında olması anlamına gelir. Tüm Levenhuk aksesuarları, perakende satış yoluyla alınmasından sonra 2 yıl boyunca malzeme ve işçilik kaynaklı kusurlara karşı garantilidir. Bu garanti sayesinde, tüm garanti koşulları sağlandığı takdirde, Levenhuk ofisi bulunan herhangi bir ülkede Levenhuk ürününüz için ücretsiz olarak onarım veya değişim yapabilirsiniz.

Ayrıntılı bilgi için web sitemizi ziyaret edebilirsiniz: www.levenhuk.eu/warranty

Garanti sorunları ortaya çıkarsa veya ürününüzü kullanırken yardıma ihtiyacınız olursa, yerel Levenhuk şubesi ile iletişime geçin.
