Terméktípus	Többfunkciós, nagy felbontású autókamera (DVR)
Processzor	AC5601
Kijelző	2 hüvelykes TFT, 320×240 felbontás
Kamera	GC2053 éjjellátóval
Rögzítési formátum	MOV (H.264)
Videófelbontás	1920×1080 @ 30 képkocka/másodperc
Képformátum / Felbontás	JPG / 12 MP
Látószög	140°
Lencse	4 rétegű üveg
Tárolás	microSD kártya (Class 10 vagy jobb), max 64 GB
Csatlakoztatás	micro-USB 2.0
Tápegység	5 V / 1 A autós töltőn keresztül
Akkumulátor	180 mAh, 3,7 V (vészhelyzeti rögzítéshez és biztonságos leállításhoz)
Frekvencia	50/60 Hz
Fő funkciók	Folyamatos hurokrögzítés, mozgásérzékelés, G-szenzor ütközészár, parkolófigyelő, időbélyeg, hangrögzítés, fájlvédelem, intervallumrögzítés
Különleges jellemzők	GPS (a kézikönyv nem határozza meg, de a modell külső tartozékkal támogathatja; ellenőrizze a firmware-t)
Nyelvek	Cseh, német, észt, angol, magyar, lett, litván, lengyel, román, orosz, szlovák, ukrán
Telepítés	Szélvédőre szerelés, csatlakoztatás a szivargyújtó aljzathoz
Karbantartás és tisztítás	Tartsa tisztán a lencsét; tisztítás előtt kapcsolja ki a készüléket; ne használjon vegyszereket vagy mosószereket
Biztonsági óvintézkedések	Csak eredeti töltőt használjon; kerülje a tűzforrásokat, fizikai ütéseket, elektromágneses sugárzást; ne szerelje szét
Alkatrészek és javíthatóság	Javításhoz vegye fel a kapcsolatot a szervizközponttal; nincsenek felhasználó által cserélhető alkatrészek; csak gyártó által jóváhagyott tartozékokat használjon
Tanúsítványok	EMC 2014/30/EU megfelelőség; Megfelelőségi nyilatkozat online elérhető

Gyakran ismételt kérdések - R200 NV Navitel

Hogyan telepítsem az autókamerát?

Helyezzen be egy microSD kártyát (Class 10, 8-64 GB), formázza meg a DVR-ben, rögzítse a tartót a szélvédőre, csatlakoztassa az autós töltőt a szivargyújtóhoz és a DVR-hez, majd állítsa be a kamera szögét. A készülék automatikusan elindítja a rögzítést áramellátáskor.

Miért kell formázni az SD kártyát a készülékben?

Az SD kártya formázása a Navitel R200 NV készülékben kiküszöböli az adathibákat és biztosítja a megfelelő rögzítést. Menjen a Menü > SD-kártya formázása pontba, és erősítse meg.

Hogyan működik a hurokrögzítés?

A hurokrögzítés a videót meghatározott időtartamú fájlokra osztja. Amikor a kártya megtelik, a legrégebbi nem védett fájlok felülírásra kerülnek. A védett (zárolt) fájlok soha nem törlődnek.

Mi az a mozgásérzékelés és hogyan használjam?

A mozgásérzékelés automatikusan elindítja a rögzítést, ha mozgást érzékel a kamera előtt. A rögzítés 20 másodperc mozdulatlanság után leáll. Engedélyezze a menüben.

Hogyan védhetek meg egy videót a felülírástól?

Rögzítés közben nyomja meg a Mód gombot az aktuális fájl zárolásához. Lejátszási módban válasszon ki egy fájlt, nyomja meg a Menü > Védelem gombot, majd válassza az Aktuális zárolása vagy Összes zárolása lehetőséget. A zárolt fájlok kulcs ikont mutatnak.

Mit csinál a G-szenzor?

A G-szenzor érzékeli a hirtelen ütéseket vagy ütközéseket, és automatikusan zárolja az aktuális videofájlt, hogy megakadályozza a felülírást. Az érzékenység a menüben állítható.

Hogyan működik a parkolásfigyelő?

Amikor az autó parkol és a készülék ki van kapcsolva, a parkolásfigyelő érzékeli a rezgéseket, és automatikusan bekapcsolja az autókamerát, hogy védett videót rögzítsen az eseményről.

Használhatom az autókamerát autós töltő nélkül?

A beépített akkumulátor (180 mAh) csak a vészhelyzeti rögzítést táplálja parkoló üzemmódban és a biztonságos leállítást. Folyamatos rögzítéshez a készüléket külső áramforráshoz kell csatlakoztatni (5V/1A).

Hogyan állíthatom vissza a készüléket, ha lefagy?

Használjon gemkapcsot vagy hasonló eszközt a készülék oldalán lévő Reset gomb megnyomásához. Ez újraindítja az autókamerát a beállítások elvesztése nélkül.

Hol tölthetem le a felhasználói kézikönyvet?

A kézikönyv ingyenesen letölthető PDF formátumban a Navitel támogatási weboldalról. Online is megtekinthető a notice-facile.com oldalon.

HASZNÁLATI ÚTMUTATÓ R200 NV Navitel

Köszönjük, hogy választása erre a NAVITEL® termékre esett.

Az NAVITEL R200 NV egy többfunkciós, nagy felbontású videórögzítő (DVR) melynek tulajdonságait és használatát ez a kézikönyv mutatja be. Kérjük, a készülék használata előtt figyelmesen olvassa el az útmutatót és tartsa meg a későbbiekre.

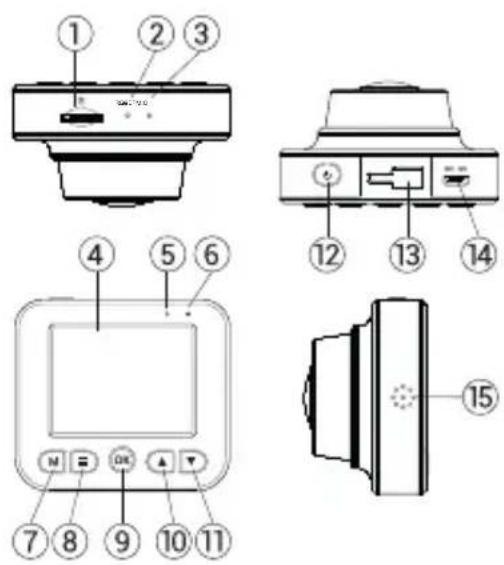

Eszköz elrendezése

1. MicroSD kártyahely
2. Reset (visszaállítás)
3. Mikrofon
4. Kijelző
5. Jelzőfény (felvétel)
6. Jelzőfény ( akkumulátor)
7. Módban
8. Menü
9. OK
10. Fel
11. Le
12. Ki / Bekapcsoló
13. Rögzítés
14. Micro-USB port
15. Hangszór

Specifikációk

Processzor AC5601
Kijelző 2", 320×240, TFT
Kamera GC2053 (night vision)
Videó formátum MOV (H.264)
Videó felbontás 1920×1080, 30 fps
Fénykép formátum JPG
Fénykép felbontás 12 MP
Látószög 140°
Lencse típusa 4 rétegű üveg
Tárhely MicroSD kártya
MicroSD kártya kapacitás Max.	64 GB

USB micro-USB 2.0
Akkumulátor 180 mAh, 3.7 V
Tápellátás 5 V, 1 A
Frekvencia 50/60 Hz
Mikrofon / Hangszóró Igen
Nyelv	Angol,Cseh,Észt,Lengyel,Lett,Litván,Magyar,Német,Orosz,Román,Szlovák,Ukrán

Megjegyzés: a műszaki adatok esetleges frissítések miatt változhatnak.

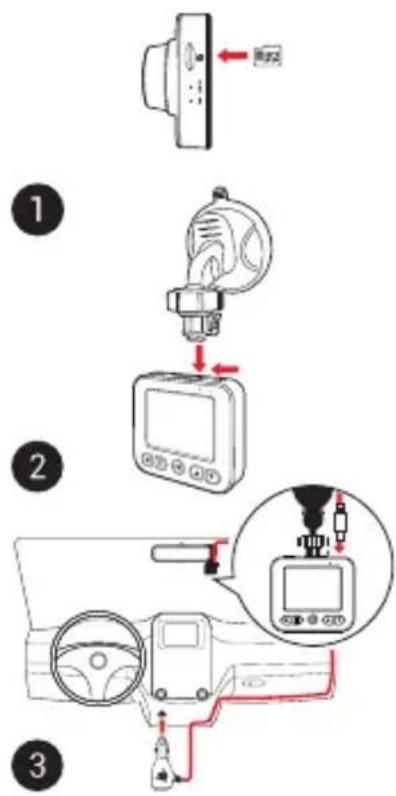

Telepítése

1. Helyezze be a miscroSD kártyát a DVR-be. Gyors SD kártyát használjon (Class10 vagy feleette); 8-64 GB tárhely kapacitással.

• A DVR és / vagy az SD-kártya meghibásodásának elkerülése érdekében ne helyezze be és ne távolítsa el az SD-kártyát a DVR művelet közben.

• Mielött a microSD kártyát használná, formázza azt digitális videomagnóval (DVR) az adatok hibáinak elkerülése érdekében. SD-kártya formázásához válassza a „Format SD Card” menüpontot a Menu módban, majd erősítse meg.

• A mellékelt rögzítés segítségével helyezze el a készüléket járműve szélvédőjén.

• Csatlakoztassa az autós töltöt a cigarettagyújtóba.
• Csatlakoztassa a töltő micro-USB portjába a hosszabbító kábelt.
• Állítsa be a kamera helyzetét.
• Kapcsolja be a készüléket; győződjön meg róla, hogy az eszköz megfelelően van e rögzítve, illetve csatlakoztatva. A helyes csatlakoztatást a készülék piros fénnyel jelzi, melyet követően automatikusan bekapcsol és megkezdi afelvételt (amit villogó kék fény jelez).

Óvintézkedések

• A készülékhez adott, speciális adaptert használja, mivel más töltő helyrehozhatatlan károkat okozhat az eszközben. Csak a gyártó által jóváhagyott tartozékokat használjon.
• A készülék megengedett üzemi, környezeti hőmérséklete: 0 ... +35 °C. Tárolási hőmérséklet: +5 és +45 °C között. Relatív páratartalom: 5-90% páralecsapódás nélkül (25 °C).
• A készüléket mindig potenciális tűzforrásoktól távol helyezze el, hogy elkerülje a robbanást vagy a tüzet.
• Ne tegye ki a készüléket fizikai hatásoknak.
• Kerülje a készülék érintkezését erős elektromágneses terekkel.
• Tartsa tisztán a lencsét. Ne használjon vegyszereket vagy tisztítószereket a termék tisztításához; tisztításakor mindig kapcsolja ki a készüléket.
• Szigorúan tartsa be a vonatkozó (nemzeti) törvényeket. A készülék nem használható illegális célokra!
• Ne szerelje szét, vagy próbája meg a készüléket saját kezűleg megjavítani. Eszközhiba esetén forduljon a szakszervizhez.

Gomb Funkció
	Nyomja meg és tartsa nyomva 3 másodpercig a készülék ki-, és bekapcsolásához.Nyomja meg röviden a kijelzőt ki-, és bekapcsolásához.
	Felvétel módban (STBY) nyomja meg a Felvétel / Pillanatkép / Lejátszás üzemmódok közötti váltáshoz.Felvétel módban (REC) nyomja meg a fájl zárolásához (a zárolt fájlokat nem lehet törölni, sem felülírni).A Menüben nyomja meg a következő menü rész megtekintéséhez.
	Nyomja meg a Menüben megtekintéséhez.A Menüben nyomja meg a következő menü rész megtekintéséhez.
	Felvétel módban (STBY) a gomb megnyomásával tudja elindítani, majd újbóli megnyomásával leállítani a videófelvételt.Pillanatkép módban a gombot megnyomva tud fényképet készíteni.Lejátszás módban a gombot megnyomva tud fájlt kijelölni, vagy egy videó lejátszását megállítani, majd folytatni.A Menüben a gombot megnyomva tud egy menüpontot kiválasztani.
	Felvétel módban a Le gombbal tudja ki és bekapcsolni a mikrofont.A Lejátszás a gombokkal tudja kijelölni a következő / előző fájlt.A Menüben a gombokkal tudja kijelölni a következő / előző menüpontot.
Reset Amennyiben a készülék lefagyna, a gomb segítségével tudja azt újra indítani.

Megjegyzés: a beépített akkumulátor csak a parkolási üzemmódban valamint a tápegység helyes kikapcsolása esetében szolgál a baleset felivételére; az eszköz teljeskörű működéséhez bármilyen üzemmódban állandó tápra van szükség.
NAVITEL s.r.o. ezennel kijelenti, hogy a NAVITEL R200 NV összeegyeztethető a EMC 2014/30/EU irányelvvel. Az megfelelőségi nyilatkozat teljes szövege a következő internetcímen érhető el: www.navitel.cz/hu/declaration_of_conformity/r200nv

Funkciók

SD-kártya formázása	A készülék megfelelő működéséhez a microSD-kártya formázása digitális videomagnóval (DVR) történik. A microSD memóriakártya használata vagy adathiba esetén formázza meg a microSD memóriakártyát. SD-kártya formázásához válassza a Format SD Card menüpontot a Menu módban, majd erősítse meg.
Felvétel	A készüléket egy külső áramforrásra csatlakoztatva automatikusan bekapcsol és megkezdi a felvételt (ezt villogó kék fény jelzi). A felvétel leállításához nyomja meg az OK gombot. Nyomja meg újra az OK gombot egy másik videó rögzítéséhez. Minden videó automatikusan mentésre kerül.
Pillanatkép	Felvétel módban (STBY) nyomja meg az Üzemmódválasztó gombot a Pillanatkép módhoz, majd az OK gombot fénykép készítéséhez. Az elkészített kép automatikusan mentésre kerül.
Lejátszás	Felvétel módban (STBY) nyomja meg kétszer a Üzemmódválasztó gombot. A Fel és Le gombokkal válassza ki a visszajátszandó fájlt, majd nyomja meg az OK gombot a Lejátszáshoz. Lejátszás közben az OK gomb ismételt megnyomásával tudja megállítani majd pedig folytatni a videót; gyors előre-, és visszatekeréshez használja a Fel / Le gombokat.
Folytonos felvétel	Ez a funkció lehetővé teszi, hogy a videót fájl formátumban mentse el az eszköz hosszú távú memóriájában (duration menu). Ha a memóriakártya megtelik, az összes nem zárolt fájl létrehozásuknak sorrendjében felülírásra kerül.
Intervallum rekord	Felvételi paraméterek: 100 ms - felvétel 10 képkocka / másodperc (fps), 200 ms - 5 fps felvétel, 500 ms - 2 fps felvétel. Csak egy gyors felvétel áll rendelkezésre (30 kép / mp). A normal lejátszás nem lehetséges.
Mozgásérzékelés	Mozgást észlelve az eszköz innentől automatikusan megkezdi a felvételt. Amint a tárgy 20 másodpercnél tovább nem mozdul, a felvétel leáll.
Hang rögzítése Videó	felvétel hanggal vagy anélkül.
Fájl zárolása	Felvétel módban (REC) a Üzemmódválasztó gombot megnyomva tudja az aktuális fájlt zárolni, melyet a kijelző alsó részén egy kulcs szimbólum jelez vissza. Lejátszás módban válassza ki a zárolni kívánt fájlt, majd a Menü gombot me nyomva válasszon a Zárolás menüpont Jelenlegi Zárolása vagy az Összes Zárolása opciói közül. A lezárt elemeket nem lehet sem törölni, sem felülirni. A zárolás eltávolításához válassza a Jelenlegi Zárolása vagy az Összes Feloldása opciót.
Bélyegző A funkció	dátumbélyegzőt adja hozzá a felvételekhez.
G-szenzor	A DVR képes nagy erősségű gyorsulás / lassulás érzékelésére, s egy esetleges baleset során automatiku san zárolja az aktuális felvételt.
Parkoló mód	Ha rezgést észlel, a kocsiban hagyott készülék automatikusan bekapcsol és megkezdi a felvételt. Minden így rögzített felvétel zárolásra kerül.
Akkumulátor töltés	Egy piros jelzőfény világít amikor a készülék külső áramforrásra van csatlakoztatva. Az akku teljes töltöttsége esetén a piros fény zöldre vált.
Kapcsolja ki a kijelzőt	Az energiafogyasztás csökkentése érdekében a készülék automatikusan képes kikapcsolni a kijelzőt; ennek időintervalluma a Képernyővédő menüben állítható be.
USB-csatlakozás *	Ha az eszközt USB-kábellel csatlakoztatja a számítógéphez, két csatlakozási lehetőség jelenik meg:1) Mass Storage: fájlok lejátszása, másolása és törlése.2) Record: normal mód.

* Ez a funkció csak az 20200505_AC5601 és újabb firmware verziókban érhető el.
