R200 NV - Auto kamera Navitel - Bezmaksas lietošanas instrukcija

Produkta veids	Daudzfunkcionāla augstas izšķirtspējas automašīnas kamera (DVR)
Procesors	AC5601
Displejs	2 collu TFT, 320×240 izšķirtspēja
Kamera	GC2053 ar nakts redzamību
Ieraksta formāts	MOV (H.264)
Video izšķirtspēja	1920×1080 @ 30 fps
Attēla formāts / izšķirtspēja	JPG / 12 MP
Skatīšanās leņķis	140°
Objektīvs	4 slāņu stikls
Atmiņa	microSD karte (Class 10 vai augstāka), maks. 64 GB
Savienojamība	micro-USB 2.0
Barošanas avots	5 V / 1 A caur automašīnas lādētāju
Akumulators	180 mAh, 3.7 V (avārijas ierakstīšanai un pareizai izslēgšanai)
Frekvence	50/60 Hz
Galvenās funkcijas	Nepārtraukta cikliska ierakstīšana, kustības noteikšana, G-sensora trieciena bloķēšana, stāvvietas monitorings, laika zīme, audio ierakstīšana, failu aizsardzība, intervāla ierakstīšana
Īpašās īpašības	GPS (rokasgrāmatā nav norādīts, bet modelis var atbalstīt caur ārēju piederumu; pārbaudiet programmaparatūru)
Valodas	Čehu, vācu, igauņu, angļu, ungāru, latviešu, lietuviešu, poļu, rumāņu, krievu, slovāku, ukraiņu
Uzstādīšana	Vējstikla stiprinājums, pievienošana cigarešu šķiltavas ligzdai
Apkope un tīrīšana	Saglabājiet objektīvu tīru; pirms tīrīšanas izslēdziet ierīci; neizmantojiet ķimikālijas vai mazgāšanas līdzekļus
Drošības pasākumi	Izmantojiet tikai oriģinālo lādētāju; izvairieties no uguns avotiem, fiziskiem triecieniem, elektromagnētiskā starojuma; neizjauciet
Rezerves daļas un remontējamība	Sazinieties ar servisa centru remontam; nav lietotāja apkalpojamu detaļu; izmantojiet tikai ražotāja apstiprinātus piederumus
Sertifikāti	Atbilst EMC 2014/30/ES prasībām; Atbilstības deklarācija pieejama tiešsaistē

Bieži uzdotie jautājumi - R200 NV Navitel

Kā uzstādīt automašīnas kameru?

Ievietojiet microSD karti (Class 10, 8-64 GB), formatējiet to DVR ierīcē, piestipriniet stiprinājumu pie vējstikla, pievienojiet automašīnas lādētāju cigarešu šķiltavai un DVR, pēc tam noregulējiet kameras leņķi. Ierīce sāks ierakstīt automātiski, kad tā tiks ieslēgta.

Kāpēc man ir jāformatē SD karte ierīcē?

Formatējot SD karti Navitel R200 NV ierīcē, tiek novērstas datu kļūdas un nodrošināta pareiza ierakstīšana. Dodieties uz Menu > Formatēt SD karti un apstipriniet.

Kā darbojas cikliskā ierakstīšana?

Cikliskā ierakstīšana sadala video failos ar noteiktu ilgumu. Kad karte ir pilna, vecākie neaizsargātie faili tiek pārrakstīti. Aizsargātie (bloķētie) faili nekad netiek dzēsti.

Kas ir kustības noteikšana un kā to izmantot?

Kustības noteikšana automātiski sāk ierakstīšanu, kad kameras priekšā tiek konstatēta kustība. Ierakstīšana apstājas pēc 20 sekundēm bez kustības. Iespējojiet to izvēlnē.

Kā aizsargāt video no pārrakstīšanas?

Ieraksta laikā nospiediet pogu Mode, lai bloķētu pašreizējo failu. Atskaņošanas režīmā atlasiet failu, nospiediet Menu > Aizsargāt, pēc tam izvēlieties Bloķēt pašreizējo vai Bloķēt visus. Bloķētajiem failiem ir redzama atslēgas ikona.

Ko dara G-sensors?

G-sensors nosaka pēkšņus triecienus vai sadursmes un automātiski bloķē pašreizējo video failu, lai novērstu tā pārrakstīšanu. Jutīgumu var regulēt izvēlnē.

Kā darbojas Stāvvietas monitors?

Kad automašīna ir novietota stāvvietā un ierīce ir izslēgta, Stāvvietas monitors nosaka vibrācijas un automātiski ieslēdz automašīnas kameru, lai ierakstītu aizsargātu video par notikumu.

Vai es varu izmantot automašīnas kameru bez automašīnas lādētāja?

Iebūvētais akumulators (180 mAh) nodrošina tikai avārijas ierakstīšanu stāvvietas režīmā un drošu izslēgšanu. Nepārtrauktai ierakstīšanai ierīcei jābūt pieslēgtai ārējam barošanas avotam (5V/1A).

Kā atiestatīt ierīci, ja tā sasalst?

Izmantojiet saspraudi vai līdzīgu rīku, lai nospiestu pogu Reset ierīces sānos. Tas restartē automašīnas kameru, nezaudējot iestatījumus.

Kur es varu lejupielādēt lietotāja rokasgrāmatu?

Rokasgrāmata ir pieejama bezmaksas lejupielādei PDF formātā Navitel atbalsta tīmekļa vietnē. To varat arī apskatīt tiešsaistē vietnē notice-facile.com.

LIETOŠANAS INSTRUKCIJA R200 NV Navitel

Paldies, ka iegādājāties šo NAVITEL* produktu.

NAVITEL R200 NV ir daudzfunkcionals augstas izšķirtspējas digitālais videoierakstītājs (DVI) ar daudzām funkcijām un iespējām, kuras ir aprakstītas šajā lietotāja rokasgrāmatā. Lūdzu, pirms ierīces lietošanas rūpīgi izlasiet rokasgrāmatu un saglabājiet to turpmākām atsaucēm.

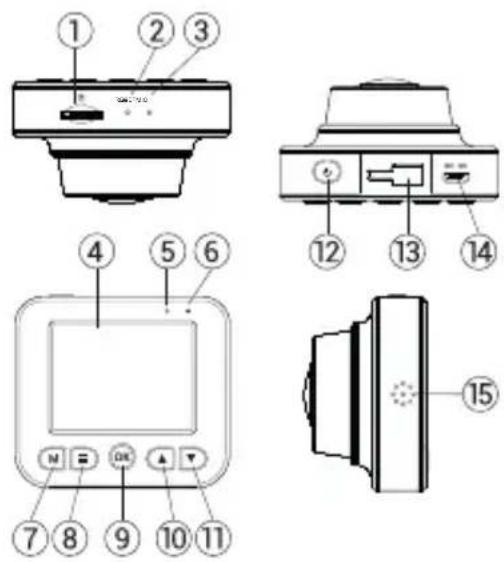

lerīces izkārtojums

1. MicroSD kartes slots
2. Atiestatīšanas poga
3. Mikrofons
4. Displejs
5. LED indikators (ierakstit)
6. LED indikators ( baterija)
7. Režims
8. Izvělne
9. OK
10. Uz augšu
11. Uz leju
12. leslēgšanas poga
13. Stiprinājuma vieta
14. Micro-USB ports
15. Skalrunis

Specifikācijas

Procesors AC5601
Displejs 2", 320×240, TFT
Kamera GC2053 (night vision)
Video formāts MOV (H.264)
Video izškirtspēja 1920×1080, 30 fps
Attēlu formāts JPG
Attēlu izškirtspēja 12 MP
Skata lenķis 140°
Objektīva tips 4-kārtīgs stikls
Atmiņas ierīce MicroSD karte
SD kartes ietilpība Maks. 64 GB

USB micro-USB 2.0
Baterija 180 mAh, 3.7 V
Jauda 5 V, 1 A
Frekvence 50/60 Hz
Mikrofons / skalrunis Jā
Valoda	angļu, Čehu, igauņu, latviešu, lietuviešu krievu, polish rumāņu, slovāku, ukraiņu, ungāru, vācu

Piezīme: šīs specifikācijas var mainīties jauninājumu rezultātā.

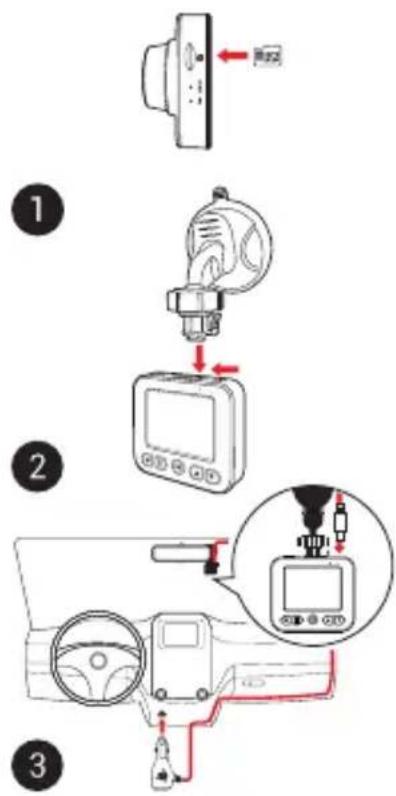

Uzstādīšana

1. Ielieciet microSD karti DVI. izmantojiet âtru SD karti (desmit vai augustâka klase) ar 8-64 GB ietilpîbu.

• Lai izvairitos no DVR un/vai SD-kartes darbības traucējumiem, DVR darbības laikā neievietojiet un neizņemiet SD-karti.

• Pirms microSD kartes lietošanas formatēt to DVR ierīcē, lai novērstu datu klūdas. Lai formatētu SD karti, Izvēlnes režimā izvēlēties Formatēt SD karti un apstiprināt.

• Piestipriniet ierici pie vējstikla, izmantojot kronšteinu.

• Pievienojiet automobila lādētāju pie piepīpētāja ligzdas.
• Pievienojiet micro-USB saskarni automobila lādētājam, izmantojot lādētāja pagarinātāju.
• Pielāgojiet kameras pozīciju un pārliecinieties.
• leslėdziet barošanu un pārbaudiet, vai ierīce ir uzstādīta pareizi. Ja ierīce būs uzstādīta pareizi, spīdēs sarkanā indikatora gaismiņa. Ierīce ieslęgsies un sāks ierakstit (par to liecinās mirgojoša zila gaismiņa).

Piesardzības pasākumi

• Izmantojiet tikai originālo lādētāja adapteri. Cita adaptera izmantošana var negatīvi ietekmēt ierīces bateriju. Izmantojiet tikai tos piederumus, ko apstiprinājis ražotājs.
• Pieļaujamā apkārtējās vides temperatūra darbošanās laikā no 0 līdz +35 °C. Glabāšanas temperatūra no +5 līdz +45 °C. Relatīvais mitrums: no 5% līdz 90% bez kondensācijas (25 °C).
• Turiet ierīci attālu no uguns avotiem, lai izvairītos no sprādziena vai ugunsgrēka.
  • Nepaklaujiet ierici fiziskam triecienam.
• Nepievienojiet ierīci elektromagnētiskas radiācijas avotiem.
• Pieraugiet, lai lēca būtu tīra. Produkta tīrīšanai neizmantojiet kīmiskas vielas vai tīrīšanas līdzekļus, pirms tīrīšanas vienmēr to izslēdziet.
• Rūpīgi ievērojiet ierīces lietošanas régionā spēkā esošos likumus un normatīvos aktus. Šo ierīci nedrīkst izmantot pretlikumīgos nolūkos.
• Nelabojiet un neizjauciet ierīci paši. Ja notikusi klūme, sazinieties ar apkalpošanas centra darbiniekiem.

Poga Funkcijas
	Nospiediet un paturiet 3 sekundes, lai ieslēgtu/izslēgtu ierīci.Nospiediet lai ieslēgtu/izslēgtu displeju.
	Nospiediet lerakstīšanas režimā (STBY), lai pārslēgtos starp lerakstīšanas, Uznemšanas un Atskaņošana režīmiem.Nospiediet lerakstīšanas režimā (REC), lai slēgtu datni (slēgtās datnes nevar izdzēst vai pārrakstīt).Nospiediet Izvēlnē, lai pieklūtu nākamo Izvēlnei.
	Nospiediet, lai pieklūtu Izvēlnei.Nospiediet Izvēlnē, lai pieklūtu nākamo Izvēlnei.
	Nospiediet lerakstīšanas režimā (STBY), lai sāktu ierakstīšanu. Nospiediet vēlreiz, lai pārtrauktu ierakstīšanu.Nospiediet Uznemšanas režimā, lai uzņemtu attēlu.Nospiediet Atskaņošana režimā, lai izvēlētos datni vai apturētu / turpinātu atskaņošanu.Nospiediet Izvēlnē, lai izvēlētos Izvēlnes elementu.
	Nospiediet Uz lejulerakstīšanas režimā, lai ieslēgtu / izslēgtu mikrofonu.Nospiediet Atskaņošana režimā, lai izvēlētos iepriekšējo / nākamo datni.Nospiediet Izvēlnē, lai izvēlētos iepriekšējo / nākamo izvēlnes elementu.
Atiestatīšanas poga Ja ierīce nereagē, nospiediet, lai atiestatītu to.

Piezime: lebūvētā baterija ir paredzēta tikai avārijas gadījuma ierakstīšanai stāvēšanas režimā un ierīces pareizai izslēgšanai, izslēdzot barošanu. lerīces pilnvērtīgai darbībai jebkurā režimā ir nepieciešama pastāvīga barošana.
NAVITEL s.r.o. ar šo paziņo, ka NAVITEL R200 NV ir saderīgs ar Direktīvu EMC 2014/30/EU.
Atbilstības deklarācijas pilns teksts ir pieejams šādā interneta adresē:
www.navitel.cz/lv/declaration_of_conformity/r200nv

lerīces funkcijas

Formatët SD karti	MicroSD kartes formatëšana DVR iericë ir nepieciešama ierīces pareizai darbibai. Pirms microSD kartes lietošanas vai datu klūdas gadījumā formatët microSD karti. Lai formatëtu SD karti, Izvēlnes režimā izvēlēties Formatët SD karti un apstiprināt.
Ierakstīšanas	Pievienojiet ierīci ārējam barošanas avotam, un tā automātiski sāks ierakstīt (par to liecinās zila mirgojoša gaismiņa). Nospiediet OK, lai pārtrauktuierakstīšanu. Nospiediet OK vēlreiz, lai ierakstītu jaunu video. Visi video automātiski tiek saglabāti.
Uzņemšanas	Ierakstīšanas režimā (STBY) nospiediet Režīms pogu, lai ieslēgtu attēlu uzņemšanas režimu, tad nospiediet OK, lai uzņemtu attēlu (tas tiks automātiski saglabāts).
Atskaņošana	Ierakstīšanas režimā (STBY) divreiz nospiediet Režīms pogu, lai ieslēgtu Atskaņošanas režimu. Izmantoji et pogas Uz augšu un Uz leju, lai izvēlētos datni. Nospiediet OK, lai atskaņotu datni. Atskaņošanas laikā nospiediet OK, lai apturētu / atsāktu atskaņošanu. Izmantojiet pogas Uz augšu un Uz leju, lai patītu uz priekšu vai atpakaj.
Nepārtrauktā ierakstīšana	Šī funkcija ľauj saglabāt videoklipu kā failu kopumu, kas norādīts ilguma izvēlnē (duration menu). Ja atmiņas karte būs pilna, visas neaizsargātās datnes tiks pārrakstītas tādā secībā, kādā tās tika izveidotas.
Intervāla ieraksts	Ieraksta parametri: 100 ms - ierakstīšana pie 10 kadriem sekundē (fps), 200 ms - 5 fps ierakstīšana, 500 ms - 2 fps ierakstīšana. Ir pieejama tikai ātra ieraksta atskaņošana (30 kadri sekundē). Normāla atskaņošana nav iespējama.
Kustību detektora	Konstatējot kustīgu objektu, ierīce automātiski sāks ierakstīt. Ja objekts nekustēsies ilgāk par 60 sekundēm, ierakstīšana tiks pārtraukta.
Audio ierakstīšana lerakstiet video ar vai bez skaņas.
Datņu slēgšana	Ierakstīšanas režīmā (REC) nospiediet Režīms pogu, lai aizsargātu pašreizējo ierakstu. Ekrāna apakšā parādīsies atslēgas simbols. Atskaņošanas režīmā izvēlieties datni, nospiediet izvēlnes pogu un izvēlieties Aizsargāt, tad izvēlēties Slēgt pašreizējo vai Slēgt visus. Aizsargātās datnes nevar izdzēst vai pārrakstīt. Izvēlieties Atslēgt pašreizējo / Atslēgt visus, lai noņemtu aizsardzību.
G sensors Transport	lidzeklim ar kaut ko saduroties, DVI automātiski slēgs konkrēto video.
Uzraudzība	Konstatējot vibrāciju izslēgtā stāvoklī, ierīce automātiski ieslēgsies un sāks ierakstīt. Šī datne stāvēšanas laikātiks aizsargāta (slēgta).
Zīmogs Šī funkcija	lauj pievienot ierakstam datuma zīmogu.
Baterija	Pievienojot ierīci ārējam barošanas avotam, iedegsies sarkana gaismiņa. Kad baterija būs uzlādēta, sarkanā gaismiņa klūst zaļa.
Izslēgt displeju	Ierīce var automātiski izslēgt ekrānu, lai taupītu energiju. Laika intervālu var iestatīt ekrānsaudzētāja izvēlnē.
USB-savienojums *	Pievienojot ierīci datoram, izmantojot USB kabeli, parādīsies divas savienojuma iespējas:1) Mass Storage: atskaņojiet, kopējiet un izdzēsiet failus.2) Record: standarta režims.

* Šī funkcija ir pieejama tikai programmaparatūras versijā 20200505_AC5601 un jaunākā versijā.
