R200 NV - Dashcam Navitel - Kostenlose Bedienungsanleitung

Produkttyp	Multifunktionale HD-Dashcam (DVR)
Prozessor	AC5601
Display	2-Zoll-TFT, 320×240 Auflösung
Kamera	GC2053 mit Nachtsicht
Videoformat	MOV (H.264)
Videoauflösung	1920×1080 @ 30 fps
Bildformat / Auflösung	JPG / 12 MP
Blickwinkel	140°
Objektiv	4-lagiges Glas
Speicher	microSD-Karte (Klasse 10 oder höher), max. 64 GB
Anschlüsse	micro-USB 2.0
Stromversorgung	5 V / 1 A über Autoladegerät
Akku	180 mAh, 3,7 V (für Notaufnahme und ordnungsgemäßes Herunterfahren)
Frequenz	50/60 Hz
Hauptfunktionen	Dauerhafte Schleifenaufzeichnung, Bewegungserkennung, G-Sensor-Aufprallsperre, Parküberwachung, Zeitstempel, Audioaufnahme, Dateischutz, Intervallaufnahme
Besondere Merkmale	GPS (nicht im Handbuch spezifiziert, aber Modell unterstützt möglicherweise externes Zubehör; Firmware prüfen)
Sprachen	Tschechisch, Deutsch, Estnisch, Englisch, Ungarisch, Lettisch, Litauisch, Polnisch, Rumänisch, Russisch, Slowakisch, Ukrainisch
Installation	Windschutzscheibenhalterung, Anschluss an Zigarettenanzündersteckdose
Wartung & Reinigung	Linse sauber halten; Gerät vor Reinigung ausschalten; keine Chemikalien oder Reinigungsmittel verwenden
Sicherheitshinweise	Nur Original-Ladegerät verwenden; Feuerquellen, physische Stöße, elektromagnetische Strahlung vermeiden; nicht zerlegen
Ersatzteile & Reparierbarkeit	Reparaturen beim Servicecenter; keine vom Benutzer zu wartenden Teile; nur vom Hersteller zugelassenes Zubehör verwenden
Zertifizierungen	EMV-konform gemäß 2014/30/EU; Konformitätserklärung online verfügbar

Häufig gestellte Fragen - R200 NV Navitel

Wie installiere ich die Dashcam?

Legen Sie eine microSD-Karte (Klasse 10, 8-64 GB) ein, formatieren Sie sie im DVR, befestigen Sie die Halterung an der Windschutzscheibe, verbinden Sie das Autoladegerät mit dem Zigarettenanzünder und dem DVR und stellen Sie den Kamerawinkel ein. Das Gerät beginnt automatisch mit der Aufnahme, wenn es mit Strom versorgt wird.

Warum muss ich die SD-Karte im Gerät formatieren?

Das Formatieren der SD-Karte im Navitel R200 NV beseitigt Datenfehler und gewährleistet ordnungsgemäße Aufnahmen. Gehen Sie zu Menü > SD-Karte formatieren und bestätigen Sie.

Wie funktioniert die Schleifenaufnahme?

Die Schleifenaufnahme teilt Videos in Dateien einer festgelegten Dauer. Wenn die Karte voll ist, werden die ältesten ungeschützten Dateien überschrieben. Geschützte Dateien (gesperrt) werden nie gelöscht.

Was ist die Bewegungserkennung und wie verwende ich sie?

Die Bewegungserkennung startet automatisch die Aufnahme, wenn vor der Kamera eine Bewegung erkannt wird. Die Aufnahme stoppt nach 20 Sekunden ohne Bewegung. Aktivieren Sie sie im Menü.

Wie schütze ich ein Video vor dem Überschreiben?

Drücken Sie während der Aufnahme die Mode-Taste, um die aktuelle Datei zu sperren. Im Wiedergabemodus wählen Sie eine Datei aus, drücken Sie Menü > Schützen und wählen Sie Aktuell sperren oder Alle sperren. Gesperrte Dateien zeigen ein Schlüsselsymbol.

Was macht der G-Sensor?

Der G-Sensor erkennt plötzliche Stöße oder Kollisionen und sperrt automatisch die aktuelle Videodatei, um ein Überschreiben zu verhindern. Die Empfindlichkeit kann im Menü angepasst werden.

Wie funktioniert die Parküberwachung?

Wenn das Fahrzeug geparkt ist und das Gerät ausgeschaltet ist, erkennt die Parküberwachung Vibrationen und schaltet die Dashcam automatisch ein, um ein geschütztes Video des Ereignisses aufzuzeichnen.

Kann ich die Dashcam ohne Autoladegerät verwenden?

Der eingebaute Akku (180 mAh) versorgt nur die Notaufnahme im Parkmodus und das sichere Herunterfahren. Für die Dauernutzung muss das Gerät an eine externe Stromquelle (5V/1A) angeschlossen sein.

Wie setze ich das Gerät zurück, wenn es einfriert?

Verwenden Sie eine Büroklammer oder ein ähnliches Werkzeug, um die Reset-Taste an der Seite des Geräts zu drücken. Dadurch wird die Dashcam neu gestartet, ohne Ihre Einstellungen zu verlieren.

Wo kann ich das Benutzerhandbuch herunterladen?

Das Handbuch steht auf der Navitel-Support-Website kostenlos als PDF zum Download zur Verfügung. Sie können es auch online auf notice-facile.com ansehen.

BEDIENUNGSANLEITUNG R200 NV Navitel

Sehr geehrter Kunde!

Vielen Dank für den Kauf dieses NAVITEL®- Produktes.

Der NAVITEL R200 NV ist ein multifunktionaler HD-DVR mit vielen Funktionen und Eigenschaften, die in diesem Benutzerhandbuch beschrieben sind. Bitte lesen Sie das Handbuch vor Gebrauch des Gerätes sorgfältig durch und bewahren Sie es zum späteren Nachschlagen auf.

Anordnung des Geräts

1. Einschub für microSD Karte
2. Reset
3. Mikrofon
4. Bildschirm
5. LED-Lichtanzeige (Aufnahme)
6. LED-Lichtanzeige ( Batterie)
7. Modus
8. Menü
9. OK
10. Nach oben
11. Nach unten
12. Ausschalter
13. Halter
14. Micro-USB-Anschluss
15. Lautsprecher

Spezifikation

Prozessor AC5601
Display 2", 320×240, TFT
Kamera GC2053 (night vision)
Aufzeichnungsformat MOV (H.264)
Videoauflösung	1920×1080, 30 fps
Bildformat JPG
Bildauflösung 12 MP
Sichtwinkel 140°
Linse 4-Schicht Glas
Speicherkarte MicroSD karta
Kapazität der microSD-Karte Max. 64 GB

USB micro-USB 2.0
Batterie 180 mAh, 3.7 V
Stromversorgung 5 B, 1 A
Frequenz 50/60 Hz
Mikrofon / Lautsprecher	Ja
Sprache	Deutsch, Englisch, Estnisch, Lettisch, Litauisch, Polieren, Rumänisch, Russisch, Slowakisch, Tschechisch, Ungarisch, Ukrainisch

Bemerkung: in Folge von Aktualisierungen kann sich diese Spezifikation ändern.

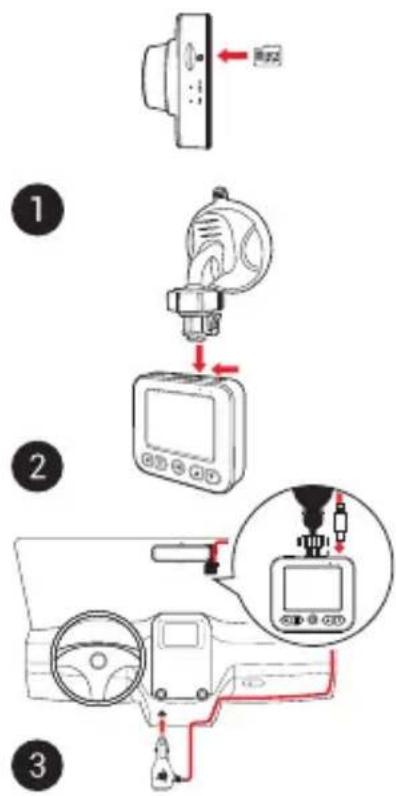

Installation

1. Legen Sie eine microSD-Karte in den DVR. verwenden Sie eine Hochgeschwindigkeits-microSD-Karte (mindestens Class 10), die Kapazität sollte 8-64 GB betragen.

• Um Fehlfunktionen des digitalen DVR und / oder der SD-Karte zu vermeiden, müßen Sie die SD-Karte während des DVR-Betriebs weder einlegen noch entnehmen.

• Bevor Sie eine microSD-Karte verwenden, formatieren Sie diese im DVR, um Datenfehler zu vermeiden. Um eine SD-Karte zu formatieren, wählen Sie im Menümodus SD-Karte formatieren und bestätigen Sie es.

• Befestigen Sie das Gerät an der Frontscheibe mittels des Halters.

• Schließen Sie das Ladegerät an der Steckdose des Zigarettenanzünders an.
• Schließen Sie die micro-USB-Schnittstelle am Ladegerät mittels des Verlängerungskabels des Ladegeräts an.
• Passen Sie die Position der Kamera an.
• Schalten Sie das Gerät ein; kontrollieren Sie, ob das Gerät richtig installiert ist. Wenn das Gerät richtig installiert ist, wird die Kontrollleuchte rot leuchten; das Gerät schaltet sich ein und beginnt aufzunehmen (Indikator ist eine blau blinkende Kontrollleuchte).

Hinweise

• Verwenden Sie unseren speziellen Adapter; die Verwendung eines anderen Adapters kann einen unwiederbringlichen Schaden am Gerät verursachen. Verwenden Sie nur Zubehör, das vom Hersteller zugelassen wurde.
• Zulässige Umgebungstemperatur im Betriebsmodus: 0°C bis +35°C. Lagerungstemperatur: +5°C bis +45°C. Relative Luft-feuchtigkeit: 5% bis 90% ohne Kondensation (25 °C).
• Halten Sie das Gerät von Feuerquellen fern, um Explosionen oder Brand zu vermeiden.
• Setzen Sie das Gerät keinen physikalischen Einwirkungen aus.
• Vermeiden Sie, das Gerät mit elektromagnetischen Strahlungsquellen in Kontakt zu bringen.
• Halten Sie das Objektiv sauber. Verwenden Sie keine Chemikalien oder Reinigungsmittel bei der Reinigung des Produkts. Schalten Sie das Gerät vor dem Reinigen immer aus.
• Halten Sie gründlich die entsprechenden innerstaatlichen Rechtsvorschriften ein. Dieses Produkt darf nicht für ungesetzliche Zwecke verwendet warden.
• Sie dürfen das Gerät nicht selbst reparieren oder zerlegen. Wenden Sie sich im Falle eines Gerätefehlers an das Servicecenter.

Taste Funktion
	Drücken und Halten Sie ihn mindestens 3 Sekunden, wenn Sie das Gerät ein- oder ausschalten möchten. Durch drücken, um das Bildschirm ein- oder auszuschalten.
	Im modus Record (STBY) drücken Sie zwischen den Modi Record, Capture und Playback um. Im modus Record (REC) drücken, um eine Datei zu sperren (geschützte Dateien können nicht gelöscht oder überschrieben werden). Im modus Menü drücken, um den nächsten Menübereich auszuwählen.
	Drücken, um auf das Menü aufzurufen. Im modus Menü drücken, um den nächsten Menübereich auszuwählen.
	Im modus Record (STBY) drücken, um die Aufnahme zu starten; erneut drücken, um zu stoppen. Im modus Capture drücken, um eine Aufnahme zu machen. Im modus Playback drücken, um eine Datei auszuwählen oder ein Video anzuhalten oder fortzusetzen. Im modus Menü drücken, um einen Menüpunkt auszuwählen.
	Im modus Record die Nach unten Taste drücken, um das Mikrofon ein- oder auszuschalten. Im modus Playback drücken, um den nächsten / vorherigen die Datei auszuwählen. Im modus Menü drücken, um den nächsten / vorherigen Menüpunkt auszuwählen.
Reset Wenn das Gerät nicht reagiert, drücken um zurückzusetzen.

Hinweis: die eingebaute Batterie ist nur zur Aufzeichnung eines Notfalls im Parkmodus und zur ordnungsgemäßen Ausschaltung des Geräts bei abgeschalteter Stromversorgung vorgesehen; für vollständiges Funktionieren des Geräts in allen Betriebsmodi ist eine permanente Stromversorgung erforderlich.
NAVITEL s.r.o. erklärt hiermit, dass NAVITEL R200 NV mit der Richtlinie EMC 2014/30/EU kompatibel sind.
Der vollständige Text der Konformitätserklärung ist unter folgender Internetadresse verfügbar:
www.navitel.cz/de/declaration_of_conformity/r200nv

Funktionen des Geräts

SD-Karte formatieren	Eeine microSD-Karte in einem DVR zu formatieren ist für die korrrekte Arbeit des Gerätes erforderlich. Befor Sie eine mictoSD-Karte verwenden oder bei Datenfehlern, formatieren Sie die microSD-Karte. Um eine SD-Karte zu formatieren, wählen Sie im Menümodus SD-Karte formatieren und bestätigen Sie es.
Video	Schließen Sie das Gerät an eine externe Stromversorgung an und die Aufnahme wird automatisch gestartet (wird durch das blinkende blaue Licht angezeigt). Drücken Sie die OK-Taste, um die Aufnahme zu beenden. Drücken Sie erneut OK, um ein weiteres Video aufzunehmen. Jedes Video wird automatisch gespeichert.
Foto	Drücken Sie im modus Video (STBY) die Modus, um in den modus Foto zu wechseln, und drücken Sie die OK-Taste, um eine Aufnahme (Foto) zu machen (Speicherung erfolgt automatisch).
Playback	Drücken Sie im modus Video (STBY) zweimal die Modus, um in den Playback zu wechseln. Drücken Sie die Nach oben / Nach unten, um eine Datei auszuwählen. Drücken Sie die OK-Taste, um eine Datei wiederzugeben. Drücken Sie während der Wiedergabe auf OK, um die Wiedergabe zu unterbrechen / fortzusetzen. Drücken Sie die Nach oben / Nach unten für schnellen Vor- / Rücklauf.
Loop-Aufnahme	Mit dieser Funktion können Sie ein Video als eine Reihe von Dateien speichern, die im Menü für die Dauer angegeben sind (duration menu). Wenn die Speicherkarte voll ist, werden alle ungeschützten Dateien in der Reihen folge überschrieben, in welcher sie erstellt wurden.
Intervallaufnahme	Aufnahmeparameter: 100 ms - Aufnahme mit 10 Bilder pro Sekunde (B/S), 200 ms - Aufnahme von 5 B/S, 500 ms - Aufnahme von 2 B/S. Es ist nur schnelle Wiedergabe verfügbar (30 Bilder pro Sekunde). Eine normale Wiedergabe ist nicht möglich.
Bewegungserkennung	Bewegt sich ein Objekt, so beginnt das Gerät automatisch mit der Aufnahme. Wenn sich das Objekt länger als 20 Sekunden nicht bewegt, wird die Aufnahme gestoppt.
Tonaufnahme Nehmen	Sie das Video mit oder ohne Ton auf.
Sperrdatei	Drücken Sie im modus Video (REC) auf Modus, um die aktuelle Aufnahme zu schützen. Ein Schlüssel symbol erscheint unten auf dem Bildschirm. Wählen Sie im Wiedergabemodus eine Datei aus, drücken Sie Menü und wählen Sie Schützen, dann Aktuelle sperren / Alle sperren. Geschützte Dateien können nicht gelöscht oder überschrieben werden. Wählen Sie Aktuelle entsper ren / Alle entsperren aus, um den Schutz aufzuheben.
Stempel	Diese Funktion fügt dem Datensatz einen Datumsstempel oder das Logo des Gerätes hinzu. Klicken Sie auf OK, um den Stempeltyp auszuwählen oder die Funktion auszuschalten.
G-sensor Wenn das	Fahrzeug von etwas getroffen wird, sperrt der DVR automatisch das aktuelle Video.
Parkmonitor Wenn das	Gerät im Standby-Modus die Vibration erkennt, wird die Aufnahmefunktion automatisch aktiviert.
Batterie	Beim Anschluss des Geräts an eine externe Versorgungsquelle leuchtet die rote Kontroll leuchte. Wenn Die rote Anzeige wird grün, dass die Batterie aufgeladen ist.
Bildschirm ausschalten	Das Gerät kann automatisch den Bildschirm abschalten, damit der Energieverbrauch verringert wird; das Off-Screen Zeitintervall lässt sich im Menü Regelmässige Off-Screen einstellen.
USB-Anschluss *	Wenn Sie das Gerät über ein USB-Kabel an einen PC anschließen, werden zwei Verbindungsoptionen angezeigt:1) Mass Storage: Dateien abspielen, kopieren und löschen.2) Record: Standardmodus.

* Diese Funktion ist nur in der Firmware-Version 20200505_AC5601 und höher verfügbar.
