Toote tüüp	Mitmeotstarbeline kõrglahutusega sõidukaamera (DVR)
Protsessor	AC5601
Ekraan	2-tolline TFT, eraldusvõime 320×240
Kaamera	GC2053 öise nägemisega
Salvestusvorming	MOV (H.264)
Video eraldusvõime	1920×1080 @ 30 kaadrit sekundis
Pildi formaat / eraldusvõime	JPG / 12 MP
Vaatenurk	140°
Objektiiv	4-kihiline klaas
Salvestusruum	microSD-kaart (Class 10 või kõrgem), max 64 GB
Ühenduvus	micro-USB 2.0
Toiteallikas	5 V / 1 A auto laadija kaudu
Aku	180 mAh, 3.7 V (hädaolukorras salvestamiseks ja korralikuks väljalülitamiseks)
Sagedus	50/60 Hz
Peamised funktsioonid	Pidev tsükliline salvestus, liikumistuvastus, G-anduri löögi lukustus, parkimisjälgimine, ajatempel, helisalvestus, failikaitse, intervalliga salvestus
Eriomadused	GPS (käsiraamatus pole täpsustatud, kuid mudel võib toetada välise lisaseadme kaudu; kontrollige püsivara)
Keeled	Tšehhi, saksa, eesti, inglise, ungari, läti, leedu, poola, rumeenia, vene, slovaki, ukraina
Paigaldus	Tuuleklaasi kinnitus, ühendamine sigaretisüütaja pistikusse
Hooldus ja puhastus	Hoidke objektiiv puhas; lülitage seade enne puhastamist välja; ärge kasutage kemikaale ega pesuaineid
Ohutusjuhised	Kasutage ainult originaallaadijat; vältige tuleallikaid, füüsilisi lööke, elektromagnetkiirgust; ärge võtke lahti
Varuosad ja remonditavus	Remondiks võtke ühendust teeninduskeskusega; kasutaja poolt hooldatavaid osi pole; kasutage ainult tootja poolt heaks kiidetud tarvikuid
Sertifikaadid	EMC 2014/30/EL nõuetele vastav; vastavusdeklaratsioon saadaval veebis

Korduma kippuvad küsimused - R200 NV Navitel

Kuidas paigaldada sõidukaamera?

Sisestage microSD-kaart (Class 10, 8-64 GB), vormindage see DVR-is, kinnitage klamber tuuleklaasile, ühendage autolaadija sigaretisüütaja pistikusse ja DVR-iga, seejärel reguleerige kaamera nurk. Seade hakkab automaatselt salvestama, kui toide on sisse lülitatud.

Miks pean SD-kaarti seadmes vormindama?

SD-kaardi vormindamine Navitel R200 NV sees välistab andmevead ja tagab korraliku salvestamise. Minge Menüü > Vorminda SD-kaart ja kinnitage.

Kuidas tsükliline salvestus töötab?

Tsükliline salvestus jagab video kindla kestusega failideks. Kui mälukaart on täis, kirjutatakse vanimad kaitsmata failid üle. Kaitstud (lukustatud) faile ei kustutata kunagi.

Mis on liikumistuvastus ja kuidas seda kasutada?

Liikumistuvastus käivitab salvestamise automaatselt, kui kaamera ees tuvastatakse liikumist. Salvestamine peatub 20 sekundit pärast liikumise lõppu. Lubage see menüüs.

Kuidas kaitsta videot ülekirjutamise eest?

Salvestamise ajal vajutage Mode nuppu, et lukustada praegune fail. Esitusrežiimis valige fail, vajutage Menüü > Kaitse, seejärel valige Lukusta praegune või Lukusta kõik. Lukustatud failidel kuvatakse võtmeikoon.

Mida teeb G-andur?

G-andur tuvastab äkilised löögid või kokkupõrked ja lukustab automaatselt praeguse videofaili, et vältida selle ülekirjutamist. Tundlikkust saab reguleerida menüüs.

Kuidas Parkimisjälgimine töötab?

Kui auto on pargitud ja seade on välja lülitatud, tuvastab Parkimisjälgimine vibratsioonid ja lülitab sõidukaamera automaatselt sisse, et salvestada sündmusest kaitstud video.

Kas ma saan sõidukaamerat kasutada ilma autolaadijata?

Sisseehitatud aku (180 mAh) toidab ainult hädaolukorras salvestamist parkimisrežiimis ja ohutut väljalülitamist. Pidevaks salvestamiseks peab seade olema ühendatud välise toiteallikaga (5 V/1 A).

Kuidas seadet lähtestada, kui see hangub?

Kasutage kirjaklambrit või sarnast tööriista, et vajutada seadme küljel asuvat Reset nuppu. See taaskäivitab sõidukaamera ilma sätteid kaotamata.

Kust saab alla laadida kasutusjuhendit?

Juhend on tasuta allalaadimiseks saadaval PDF-vormingus Navitel tugiveebisaidil. Seda saab vaadata ka veebis aadressil notice-facile.com.

KASUTUSJUHEND R200 NV Navitel

NAVITEL R200 NV on multifunktionsaalne peeneralduslik öise nägemise DVR, millel on mitmeid funktsioone ja omadusi, mida on kirjeldatud käesolevas kasutusjuhendis. Palun lugege juhend enne seadme kasutamist hoolikalt läbi ning hoidke see alles.

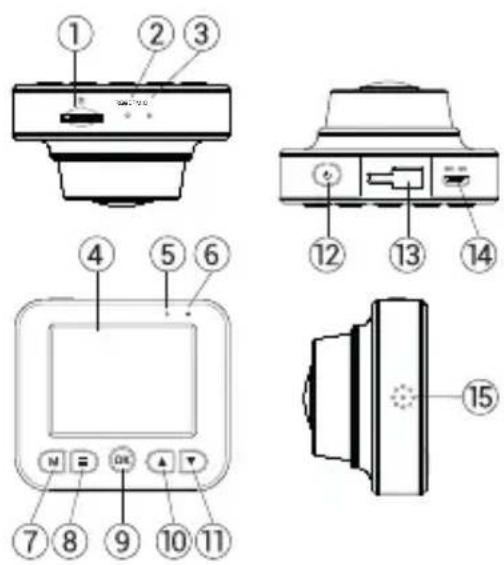

Seadme skeem

1. MicroSD-kaardi ava
2. Reset
3. Mikrofon
4. Ekraan
5. LED-indikaator (salvestamist)
6. LED-indikaator (aku)
7. Režiim
8. Menüü
9. OK
10. Üles
11. Alla
12. Toide
13. Paigaldusport
14. Micro-USB ava
15. Kõneleja

Spetsifikatsioonid

Protsessor AC5601
Ekraan 2", 320×240, TFT
Kaamera GC2053 (night vision)
Salvestusformaat MOV (H.264)
Video resolutsioon 1920×1080, 30 fps
Pildiformaat JPG
Pildi resolutsioon 12 MP
Vaatenurk 140°
Objektiivi tüüp 4-kihiline klaas
Salvestamine MicroSD kaart
SD kaardi maht Max. 64 GB

USB micro-USB 2.0
Aku 180 mAh, 3.7 V
Toide 5 V, 1 A
Frequency 50/60 Hz
Mikrofon / kölar	Jah
Keel	eesti,inglise,läti,leedu,poola,saksa,rumeenia,slovaki,tšehhi,ukraina,ungari,vene

Märkus: seoses uuendustega võivad spetsifikatsioonid muutuda.

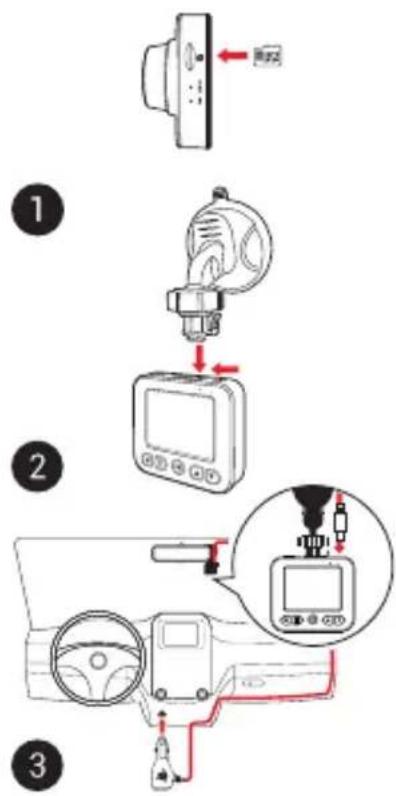

Paiqaldamine

1. Asetage microSD kaart DVRi. Kasutage kiiret SD-kaart (vähemalt klass 10); maht peaks olema vahemikus 8-64 GB.

- DVR-i ja / või SD-kaardi talitlushäirete vältimiseks ärge paigaldage ja eemaldage SD-kaarti DVR-operatsiooni ajal. - Tähelepanu! Enne microSD-kaardi kasutamist vormindage see DVR-seadmel, et vältida andmete vigu. SD-kaardi vormindamiseks valige menüürežiimis vorminda SD-kaart ja kinnitage.

1. Kinnitage seade hoidja abil esiklaasile.
2. Ühendage autolaadija sigaretisüütajasse.
3. Ühendage micro-USB-liides laadija pikendusjuhtme abil autolaadijasse.
4. Kohandage kaamera positsiooni.
5. Lülitage seade sisse; kontrollige, kas seade on korrektselt paigaldatud. Kui seade on korrektselt, põleb indikaator punaselt, seade käivitub ja hakkab salvestama (sinine tuli vilgub).

Ettevaatusabinõud

• Kasutage ainult laadija originaaladapterit. Muu adapteri kasutamine võib mõjutada seadme akut negatiivselt. Kasutage vaid tootja poolt heaks kiidetud tarvikuid.
• Töörežiimil lubatud ümbritseva öhukeskkonna temperatuur: 0...+35 °C. Hoiustamistemperatuur: +5...+45 °C. Suhteline öhuniiskus: 5–90% ilma kondensatsioonita (25 °C).
• Plahvatuse või tulekahju vältimiseks hoidke seadet tuleallikatest eemal.
• Hoidke seadet füüsiliste möjutuste eest.
• Vältige seadme kokkupuutumist elektromagnetilise kiirguse allikatega.
• Hoidke lääts puhtana. Seadme puhastamiseks ärge kasutage kemikaale ega mis tahes pesuaineid; enne puhastamist lülitage seade alati välja.
• Järgige seadme kasutamise osas kehtivaid oma riigi seaduseid ja eeskirju. Seadme kasutamine ebaseaduslikel eesmärkidel on keelatud.
• Ärge võtke kodus seadet osadeks lahti ega parandage seda ise. Seadme rikke korral pöörduge klienditeeninduskeskuse poole.

Nupp Funktsioonid
	Seadme sisse / välja lülitamiseks vajutage ja hoidke nuppu 3 sekundit all.Ekraan sisse / välja lülitamiseks vajutage nuppu.
	Salvestamise režiimis (STBY) vajutage, et valida Salvestamise, Pildistamise ja Taasesitamine režiimide vahel.Salvestamise režiimis (REC) vajutage faili lukustamiseks (lukustatud faile ei ole võimalik kustutada või üle kirjutada).Menüüs vajutage, et avada esile järgmine menüü.
	Vajutage, et avada režiimi menüü.Menüüs vajutage, et avada esile järgmine menüü.
	Salvestamise režiimis (STBY) vajutage selleks, et alustada salvestust; vajutage uuesti, et peatada.Pildistamise režiimis vajutage selleks, et pilti teha.Taasesitamise režiimis vajutage, et valida fail või panna video pausile või uuesti mängima.Menüüs vajutage selleks, et valida menüüvalik.
	Salvestamise režiimis vajutage mikrofoni välja / sisse lülitamiseks Alla.Taasesitamise režiimis vajutage, et valida järgmine / eelmine fail.Menüüs vajutage, et valida järgmine / eelmine menüüvalik.
Reset Kui seade e	reageeri, vajutage lähtestamiseks seda nuppu.

Märkus: integreeritud aku on mõeldud vaid parkimisrežiimil toimunud avariijuhtumite salvestamiseks ja seadme korrapäraseks väljalülitamiseks toite väljalülitamise korral; seadme täisväärtuslikuks tööks on vajalik katkematu ühendus toiteallikaga.
NAVITEL s.r.o. teatab, et NAVITEL R200 NV on kooskõlas direktiiviga EMC 2014/30/EU. Vastavusdeklaratsiooni täistekst on kättesaadav järgmisel Interneti-aadressil: www.navitel.cz/ee/declaration_of_conformity/r200nv

Seadme funktsioonid

SD-kaardi vormindamine	MicroSD-kaardi vormindamine DVR-iga on vajalik selleks, et seade korralikult toimiks. Vormindage microSD-kaart enne microSD-kaardi või andmevea kasutamist. SD-kaardi vormindamiseks valige menüürežiimis vorminda SD-kaart ja kinnitage.
Salvestamise	Ühendage seade välise toiteallikaga, misjärel seade alustab automaatset salvestamist (mida näitab vilkuv sinine valgus). Salvestamise peatamiseks vajutage OK nuppu. Uue video salvestamiseks vajutage OK. Iga video salvestatakse automaatselt.
Pildistamise	Salvestamise režiimis (STBY) vajutage pildistamise režiimi käivitamiseks Režiim nuppu, foto tegemiseks vajutage OK nuppu (foto salvestatakse automaatselt).
Taasesitamine	Salvestamise režiimis (STBY) vajutage taasesitamise režiimi sisenemiseks Režiim nuppu kaks korda; faili valimiseks vajutage Üles ja Alla nuppe; faili esitamiseks vajutage OK nuppu. Taasesitamise ajal vajutage OK, et video pausile panna/taaskäivitada; vajutage Üles ja Alla nuppe, et kiiresti edasi / tagasi kerida.
Loop-salvestamine	See funktsioon võimaldab teil salvestada video failide kogumina, mis on määratud kestuse menüüs (duration menu). Kui mälukaart on täis, kirjutatakse köik kaitsmata failid üle nende salvestamise järjestuses.
Intervallide kirje	Salvestamise parameetrid: 100 ms - salvestamine 10 kaadri sekundis (fps), 200 ms - 5 fps salvestus, 500 ms - 2 fps salvestamine. Saadaval on ainult kiire salvestamine (30 fps). Tavaline salvestus ei ole võimalik.
Liikumistuvastuse	Kui objekt liigub, hakkab seade automaatselt salvestama. Kui objekt on rohkem kui 20 sekundit paigal, peatatakse salvestamine.
Heli salvestamine Video	salvestamine heliga või ilma.
Faili lukustamine	Salvestamise režiimis (REC) vajutage Režiim, et kaitsta käimasolevat salvestust. Ekraani alumisse serva ilmub võtmesümbol. Taasesitamine režiimis valige fail, vajutage Menu ja valige Kaitske, seejärel Lukustage käesolev või Lukustage köik. Kaitstud faile ei ole võimalik kustutada või üle kirjutada. Kaitse eemaldamiseks valige Lukustage lahti käesolev / Lukustage lahti köik.
Tempel (Stamp) See funktsioon lisab salvestisele ajatempli. Templi funktsiooni väljalülitamiseks vajutage OK.
G-sensor Kui söiduk saab milleltki lõögi, lukustab DVR käesoleva video automaatselt.
Parkimismonitor	Väljalülitatud režiimis – kui seade tuvastab vibratsiooni, lülitub see automaatselt sisse ja alustab salvestamist. Fail kaitstakse (lukustatakse).
Aku	Punane indikaatortuli läheb põlema, kui seade on ühendatud välise toiteallikaga; aku laadides hakkab tuli, punane tuli muutub roheliseks, tähendab see, et aku on täis.
Lülitage ekraan välja	Seade võib energiatarbimise vähendamiseks ekraani automaatselt välja lülitada; ajaintervalli saab seadistada ekraanisäästja menüüst.
USB-ühendus *	Kui ühendate seadme USB-kaabli abil arvutiga, kuvatakse kaks ühenduse võimalust:1) Mass Storage: failide esitamine, kopeerimine ja kustutamine.2) Record: tavarežiim.

* See funktsioon on saadaval ainult püsivara versioonis 20200505_AC5601 ja uuemates versioonides.
