R200 NV - видеорегистратор Navitel - Бесплатное руководство пользователя

Тип продукта	Многофункциональный видеорегистратор высокой четкости (DVR)
Процессор	AC5601
Дисплей	2-дюймовый TFT, разрешение 320×240
Камера	GC2053 с ночным видением
Формат записи	MOV (H.264)
Разрешение видео	1920×1080 @ 30 кадров/с
Формат изображения / Разрешение	JPG / 12 МП
Угол обзора	140°
Объектив	4-слойное стекло
Память	карта microSD (класс 10 и выше), макс. 64 ГБ
Подключение	micro-USB 2.0
Питание	5 В / 1 А через автомобильное зарядное устройство
Аккумулятор	180 мАч, 3,7 В (для аварийной записи и корректного выключения)
Частота	50/60 Гц
Основные функции	Непрерывная циклическая запись, детектор движения, блокировка при ударе (G-сенсор), парковочный режим, штамп времени, запись звука, защита файлов, интервальная запись
Особенности	GPS (не указан в руководстве, но модель может поддерживать через внешний аксессуар; проверьте прошивку)
Языки	Чешский, немецкий, эстонский, английский, венгерский, латышский, литовский, польский, румынский, русский, словацкий, украинский
Установка	Крепление на лобовое стекло, подключение к гнезду прикуривателя
Обслуживание и очистка	Содержите объектив в чистоте; выключайте устройство перед очисткой; не используйте химикаты или моющие средства
Меры безопасности	Используйте только оригинальное зарядное устройство; избегайте источников огня, физических воздействий, электромагнитного излучения; не разбирайте
Запчасти и ремонтопригодность	Обращайтесь в сервисный центр для ремонта; нет деталей, обслуживаемых пользователем; используйте только одобренные производителем аксессуары
Сертификация	Соответствует директиве EMC 2014/30/EU; Декларация соответствия доступна онлайн

Часто задаваемые вопросы - R200 NV Navitel

Как установить видеорегистратор?

Вставьте карту microSD (класс 10, 8-64 ГБ), отформатируйте её в регистраторе, прикрепите крепление к лобовому стеклу, подключите автомобильное зарядное устройство к прикуривателю и к регистратору, затем отрегулируйте угол камеры. Устройство начнет запись автоматически при подаче питания.

Зачем нужно форматировать SD-карту в устройстве?

Форматирование SD-карты внутри Navitel R200 NV устраняет ошибки данных и обеспечивает правильную запись. Перейдите в Меню > Форматировать SD-карту и подтвердите.

Как работает циклическая запись?

Циклическая запись разбивает видео на файлы заданной длительности. Когда карта заполняется, самые старые незащищенные файлы перезаписываются. Защищенные файлы (заблокированные) никогда не удаляются.

Что такое детектор движения и как его использовать?

Детектор движения автоматически начинает запись при обнаружении движения перед камерой. Запись прекращается через 20 секунд после отсутствия движения. Включите его в меню.

Как защитить видео от перезаписи?

Во время записи нажмите кнопку Mode, чтобы заблокировать текущий файл. В режиме воспроизведения выберите файл, нажмите Меню > Защитить, затем выберите Заблокировать текущий или Заблокировать все. Заблокированные файлы отображаются с иконкой ключа.

Что делает G-сенсор?

G-сенсор обнаруживает резкие удары или столкновения и автоматически блокирует текущий видеофайл, предотвращая его перезапись. Чувствительность можно настроить в меню.

Как работает парковочный режим?

Когда автомобиль припаркован и устройство выключено, парковочный режим обнаруживает вибрации и автоматически включает регистратор для записи защищенного видео события.

Можно ли использовать видеорегистратор без автомобильного зарядного устройства?

Встроенный аккумулятор (180 мАч) обеспечивает только аварийную запись в парковочном режиме и безопасное выключение. Для непрерывной записи устройство должно быть подключено к внешнему источнику питания (5В/1А).

Как сбросить устройство, если оно зависло?

Используйте скрепку или подобный инструмент, чтобы нажать кнопку Reset на боковой стороне устройства. Это перезапустит регистратор без потери настроек.

Где скачать руководство пользователя?

Руководство доступно для бесплатного скачивания в формате PDF на сайте поддержки Navitel. Вы также можете просмотреть его онлайн на notice-facile.com.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ R200 NV Navitel

Уважаемый покупатель!

Благодарим Вас за приобретение продукта компании NAVITEL®.

NAVITEL R200 NV – многофункциональный видеорегистратор с высоким качеством видео- и фотоъемки, а также множеством дополнительных функций, описанных в данном Руководстве пользователя. Внимательно прочитайте руководство перед использованием устройства и сохраните его для будущего использования.

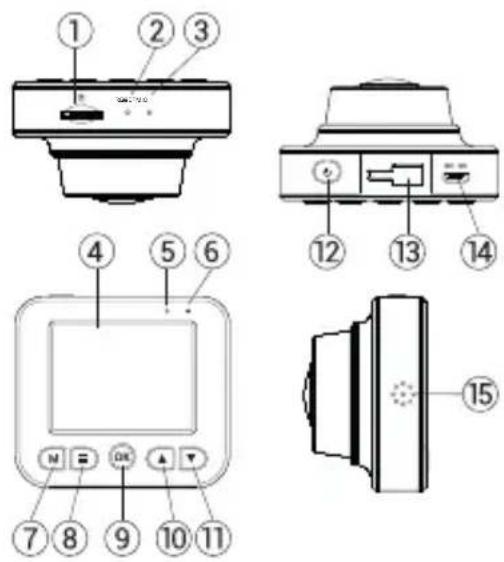

Внешний вид устройства

1. Слот microSD
2. Кнопка Сброс
3. Микрофон
4. Экран
5. Индикатор записи
6. Индикатор заряда
7. Кнопка Режим
8. Кнопка Меню
9. Кнопка ОК
10. Кнопка Вверх
11. Кнопка Вниз
12. Кнопка Вкл. / Выкл.
13. Крепление
14. Разъем micro-USB
15. Динамик

Спецификация

Процессор AC5601
Дисплей 2", 320×240, TFT
Камера GC2053 (night vision)
Формат видео MOV (H.264)
Разрешение видео 1920×1080, 30 fps
Формат изображения JPG
Разрешение изображения 12 МП
Угол обзора 140°
Линза 4 линзы из стекла
Память microSD карта
Объем microSD-карты до 64 ГБ

USB micro-USB 2.0
Аккумулятор 180 мА·ч, 3,7 В
Питание	5 В, 1 А
Частота	50/60 Гц
Микрофон / динамик Есть
Языки	английский,венгерский,латвийский,литовский,немецкий,польский,румынский,русский,словацкий,украинский,чешский,эстонский

Примечание: комплектация, внешний вид, технические характеристики, не изменяющие общей функциональности устройства, могут быть изменены производителем без предварительного уведомления.

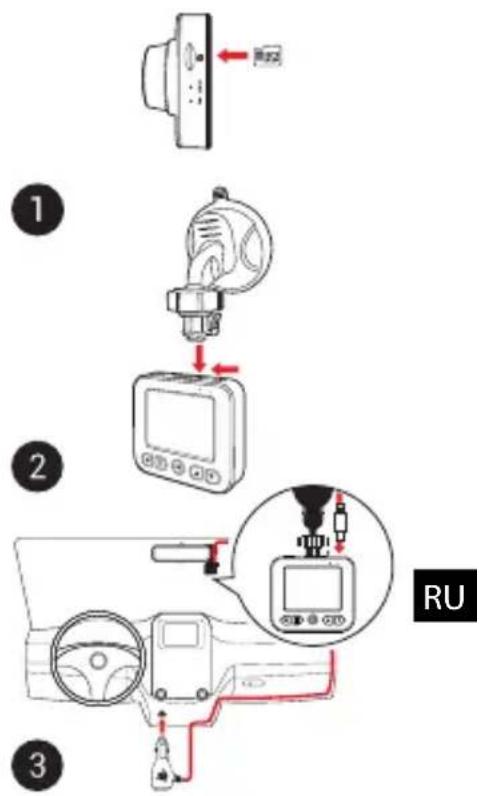

Установка

1. Вставьте microSD-карту в соответствующий слот видеорегистратора. Используйте высокоскоростную (Class10 и выше) карту емкостью 8-64 ГБ.

• Во избежание повреждения устройства и/или карты памяти, не вставляйте и не извлекайте её во время работы устройства.

• До начала записи требуется обязательно отформатировать карту памяти в видеорегистраторе. Это необходимо, чтобы избежать ошибок чтения и записи данных. Для форматирования в Меню выберите пункт Форматировать SD-карту и подтвердите выбранное действие.

• Закрепите видеорегистратор на лобовом стекле при помощи крепления.

• Подключите ЗУ к гнезду прикуривателя.
• Подключите 3У к разъему видеорегистратора (micro-USB).
• Отрегулируйте положение видеорегистратора.
• Включите питание, убедитесь что устройство установлено правильно. Если устройство установлено правильно, загорится красный индикатор. Устройство включится и начнет видеозапись (начнёт мигать синий индикатор).

Меры предосторожности

• Используйте только оригинальный адаптер ЗУ. Использование другого адаптера может негативно повлиять на аккумулятор устройства. Используйте только одобренные производителем аксессуары.
• Допустимая температура внешней среды в режиме эксплуатации: от 0 до +35 °C. Температура хранения: от +5 до +45 °C. Относительная влажность: от 5% до 90% без конденсата (25 °C).
• Избегайте контакта с источниками огня во избежание взрыва или пожара.
• Не подвергайте устройство сильному механическому воздействию.
• Избегайте контакта устройства с источниками электромагнитного излучения.
• Следите за тем, чтобы объектив был чистым. Не используйте химические или моющие средства для чистки устройства; всегда выключайте устройство перед чисткой.
• Строго следуйте законам и регулирующим актам региона использования устройства. Это устройство не может использоваться в незаконных целях.
• Не разбирайте устройство самостоятельно. В случае его неисправности обратитесь в сервисный центр.

Кнопки

Кнопка Функции
	Нажмите и удерживайте 3 секунды для включения / выключения устройства.Нажмите для включения / выключения дисплея.
	В режиме Записи видео (STBY) нажмите, чтобы переключиться между режимами Записи видео, Съемки фото и Воспроизведения.В режиме Записи видео (REC) нажмите, чтобы заблокировать / разблокировать файл (защищенный файл не может быть удален или перезаписан).В Меню нажмите, чтобы выбрать следующий раздел меню.
	Нажмите, чтобы перейти в режим Меню.В Меню нажмите, чтобы выбрать следующий раздел меню.
	В режиме Записи видео нажмите для начала записи. Нажмите еще раз, чтобы остановить запись.В режиме Съемки фото нажмите, чтобы сделать снимок.В режиме Воспроизведения нажмите, чтобы просмотреть файл, или приостановить / продолжить просмотр видеофайла.В Меню нажмите, чтобы выбрать пункт меню.
	В режиме Записи видео нажмите Вниз, чтобы выключить / включить микрофон.В режиме Воспроизведения нажмите, чтобы выбрать предыдущий / следующий файл.В Меню нажмите, чтобы выбрать предыдущий / следующий пункт меню.
Reset Если устройство не отвечает, нажмите для сброса.

Примечание: встроенный аккумулятор предназначен только для записи аварийного события в режиме парковки и корректного выключения устройства при отключении питания; для полноценной работы устройства в любом из режимов требуется постоянное подключение питания.

Функции устройства

Форматирование карты памяти	Форматирование карты памяти в видеорегистраторе строго необходимо для корректной работы устройства. Форматирование карты требуется выполнять перед началом использования карты памяти, а также при возникновении ошибок записи и чтения данных. Для форматирования в Меню выберите пункт Форматировать SD-карту и подтвердите выбранное действие.
Запись видео	При подключении к источнику питания устройство включится и начнет запись автоматически (при этом замигает синий индикатор). Нажмите ОК, чтобы остановить запись. Нажмите ОК еще раз для записи нового видео. Каждое видео автоматически сохраняется.
Съемка фото	В режиме Записи видео (STBY) нажмите кнопку Режим, чтобы попасть в режим Съемки фото, затем нажмите ОК, чтобы сделать снимок. Он будет сохранен автоматически.
Воспроизведение	В режиме Записи видео (STBY) дважды нажмите кнопку Режим, чтобы попасть в режим Воспроизведения. Выберите файл с помощью кнопок Вверх и Вниз, затем нажмите ОК для воспроизведения файла. Вы можете приостановить / продолжить воспроизведение нажатием на кнопку ОК, а также прокрутить вперед / назад кнопками Вверх / Вниз.
Циклическая запись	Эта функция позволяет сохранять видеозапись отдельными фрагментами, длительность которых можно настроить в Меню. Если на карте закончится место, незаблокированные файлы будут перезаписаны в том порядке, в котором они были созданы.
Интервальная запись	Параметры записи: 100 мс – запись с частотой 10 кадров в секунду (к/с), 200 мс – запись 5 к/с, 500 мс – запись 2 к/с. Запись воспроизводится ускоренно (30 к/с). Обычное воспроизведение недоступно.
Детектор движения	При обнаружении двигающегося объекта устройство автоматически начнет запись. Если объект не двигается более 20 секунд, запись прекратится.
Запись аудио Записывайте видео со звуком или без.
Защита файла	В режиме Записи видео (REC) нажмите Режим, чтобы защитить текущую запись. Нажмите ещё раз, чтобы снять защиту. В режиме Воспроизведения, выберите файл, нажмите кнопку Меню, выберите пункт Защита, затем Заблокировать этот файл или Заблокировать все файлы. Защищенные файлы не могут быть удалены или перезаписаны. Выберите Разблокировать этот файл или Разблокировать все файлы, чтобы снять защиту.
Штамп Введите штамп даты, который будет добавлен к видеозаписям.
Датчик удара В случае столкновения устройство автоматически защитит текущую запись.
Режим парковки	Если, находясь в выключенном состоянии, устройство зафиксирует вибрацию, оно автоматически включится и начнет запись. Файл записи будет защищен.
Подзаряд батареи	При подключении устройства к источнику внешнего питания загорится красный индикатор. Когда батарея будет полностью заряжена, индикатор загорится зеленым.
Выключать дисплей	Устройство может автоматически выключать экран для снижения энергопотребления. В Меню можно выбрать временной интервал автоматического отключения экрана.
USB-подключение *	При подключении устройства к ПК при помощи USB-кабеля появятся две опции подключения:1) Mass Storage: воспроизведение, копирование и удаление файлов.2) Record: стандартный режим.

* Эта функция доступна только в версии прошивки 20200505_AC5601 и выше.

Правила хранения, перевозки, реализации и утилизации

• Хранение и транспортировка устройства должны производиться в сухом помещении. Устройство требует бережного обращения, оберегайте его от воздействия пыли, грязи, ударов, влаги, огня и т.д.
  • Реализация устройства должна производиться в соответствии с действующим законодательством РФ.
• После окончания срока службы устройство подлежит сдаче на утилизацию в соответствующий пункт приема электрического и электронного оборудования для последующей переработки и утилизации в соответствии с федеральным или местным законодательством.

Информация о мерах, которые следует принять при обнаружении неисправности оборудования

В случае обнаружения неисправности устройства обратитесь в авторизованный сервисный центр: 125190, Москва, Ленинградский проспект, д. 80, корп. 16, e-mail: [e-mail]

Полный список сервисных центров доступен на сайте www.navitel.ru.

Тип устройства: Видеорегистратор.

Модель товара: NAVITÉL R200 NV.

Изготовитель: NAVITEL s.r.o. [НАВИТЕЛ с.р.о.].

Адрес изготовителя: U Habrovky 247/11, 140 00, Praha 4, Czech Republic [У Хабровки, 247/11, 140 00 Прага 4, Чешская Республика]. Тел.: [phone].

Сделано в Китае компанией NAVITEL s.r.o. [НАВИТЕЛ с.р.о.] на заводе Dongguan Digi-in Digital Technology Co., Ltd. [Донгруан Диги-ин Диджитал Технологжи Ко., Лтд].

Импортер в РФ: ООО «Торговый Дом ЦНТ», 125190, г. Москва, Ленинградский проспект, д. 80, корп. 16, тел.: [phone].

Уполномоченное изготовителем лицо по вопросам сертификации на территории РФ: ООО «ТОРГОВЫЙ ДОМ ЦНТ», 125190, Россия, город Москва, Ленинградский проспект, дом 80, корпус 16.

Регистрационный номер декларации о соответствии: ЕАЭС N RU Д-СН.НА52.В.02276/19, срок действия: до 17.02.2024. Выдана согласно требованиям Технического регламента ТР ТС 020/2011 Органом по сертификации Общества с ограниченной ответственностью «Единый контроль качества» 18.02.2019.

Регистрационный номер декларации о соответствии: ЕАЭС N RU Д-СЗ.НВ11.В.00980/19, срок действия: до 28.11.2024. Выдана согласно требованиям Технического регламента ТР ЕАЭС 037/2016 органом по сертификации продукции Общества с ограниченной ответственностью «СЕРТИФИКА» 29.11.2019.

Дата производства: указана в серийном номере на корпусе устройства в формате R200NГГГГММ00000.
