R200 NV - Kamera samochodowa Navitel - Bezpłatna instrukcja obsługi

Typ produktu	Wielofunkcyjna kamera samochodowa wysokiej rozdzielczości (rejestrator)
Procesor	AC5601
Wyświetlacz	2-calowy TFT, rozdzielczość 320×240
Kamera	GC2053 z widzeniem nocnym
Format nagrywania	MOV (H.264)
Rozdzielczość wideo	1920×1080 @ 30 kl./s
Format obrazu / Rozdzielczość	JPG / 12 MP
Kąt widzenia	140°
Obiektyw	Szkło 4-warstwowe
Pamięć	Karta microSD (klasa 10 lub wyższa), maks. 64 GB
Łączność	micro-USB 2.0
Zasilanie	5 V / 1 A przez ładowarkę samochodową
Bateria	180 mAh, 3.7 V (do nagrywania awaryjnego i prawidłowego wyłączania)
Częstotliwość	50/60 Hz
Główne funkcje	Ciągłe nagrywanie w pętli, wykrywanie ruchu, blokada przy uderzeniu (czujnik G), monitor parkingowy, znacznik czasu, nagrywanie dźwięku, ochrona plików, nagrywanie interwałowe
Funkcje specjalne	GPS (nieokreślone w instrukcji, ale model może obsługiwać przez akcesorium zewnętrzne; sprawdź oprogramowanie)
Języki	czeski, niemiecki, estoński, angielski, węgierski, łotewski, litewski, polski, rumuński, rosyjski, słowacki, ukraiński
Instalacja	Mocowanie na przedniej szybie, podłączenie do gniazda zapalniczki
Konserwacja i czyszczenie	Utrzymuj obiektyw w czystości; wyłącz urządzenie przed czyszczeniem; nie używaj chemikaliów ani detergentów
Środki ostrożności	Używaj tylko oryginalnej ładowarki; unikaj źródeł ognia, uderzeń fizycznych, promieniowania elektromagnetycznego; nie demontuj
Części zamienne i naprawialność	Skontaktuj się z centrum serwisowym w celu naprawy; brak części wymienianych przez użytkownika; używaj tylko akcesoriów zatwierdzonych przez producenta
Certyfikaty	Zgodność z EMC 2014/30/UE; Deklaracja zgodności dostępna online

Często zadawane pytania - R200 NV Navitel

Jak zainstalować kamerę samochodową?

Włóż kartę microSD (klasa 10, 8-64 GB), sformatuj ją w rejestratorze, zamocuj uchwyt na przedniej szybie, podłącz ładowarkę samochodową do gniazda zapalniczki i do rejestratora, a następnie wyreguluj kąt kamery. Urządzenie rozpocznie automatyczne nagrywanie po włączeniu zasilania.

Dlaczego muszę sformatować kartę SD w urządzeniu?

Formatowanie karty SD w Navitel R200 NV eliminuje błędy danych i zapewnia prawidłowe nagrywanie. Przejdź do Menu > Formatuj kartę SD i potwierdź.

Jak działa nagrywanie w pętli?

Nagrywanie w pętli dzieli wideo na pliki o określonym czasie trwania. Gdy karta jest pełna, najstarsze niezabezpieczone pliki są nadpisywane. Pliki chronione (zablokowane) nigdy nie są usuwane.

Czym jest wykrywanie ruchu i jak go używać?

Wykrywanie ruchu automatycznie rozpoczyna nagrywanie, gdy przed kamerą zostanie wykryty ruch. Nagrywanie zatrzymuje się po 20 sekundach bez ruchu. Włącz to w menu.

Jak zabezpieczyć wideo przed nadpisaniem?

Podczas nagrywania naciśnij przycisk Mode, aby zablokować bieżący plik. W trybie odtwarzania wybierz plik, naciśnij Menu > Chroń, a następnie wybierz Zablokuj bieżący lub Zablokuj wszystkie. Zablokowane pliki mają ikonę klucza.

Co robi czujnik G?

Czujnik G wykrywa nagłe uderzenia lub kolizje i automatycznie blokuje bieżący plik wideo, aby zapobiec jego nadpisaniu. Czułość można regulować w menu.

Jak działa monitor parkingowy?

Gdy samochód jest zaparkowany, a urządzenie wyłączone, monitor parkingowy wykrywa wibracje i automatycznie włącza kamerę, aby nagrać chronione wideo zdarzenia.

Czy mogę używać kamery bez ładowarki samochodowej?

Wbudowana bateria (180 mAh) zasila tylko nagrywanie awaryjne w trybie parkingowym i bezpieczne wyłączanie. Do ciągłego nagrywania urządzenie musi być podłączone do zewnętrznego źródła zasilania (5V/1A).

Jak zresetować urządzenie, jeśli się zawiesi?

Użyj spinacza lub podobnego narzędzia, aby nacisnąć przycisk Reset z boku urządzenia. Spowoduje to ponowne uruchomienie kamery bez utraty ustawień.

Gdzie mogę pobrać instrukcję obsługi?

Instrukcja jest dostępna do bezpłatnego pobrania w formacie PDF ze strony internetowej pomocy technicznej Navitel. Można ją również wyświetlić online na notice-facile.com.

INSTRUKCJA OBSŁUGI R200 NV Navitel

Dziękujemy za zakup produktu firmy NAVITEL®.

NAVITEL R200 NV to wielofunkcyjny rejestrator, który nagrywa w rozdzielczości Full HD. Wszystkie funkcje i cechy urządzenia opisane są w poniższej instrukcji obsługi. Prosimy zapoznać się z instrukcją i zachować ją na przyszłość.

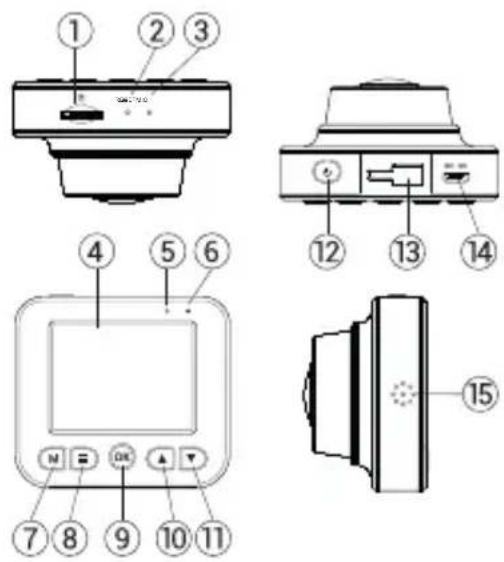

Wygląd Zewnętrzny

1. Slot na karty microSD
2. Reset
3. Mikrofon
4. Wyświetlacz
5. Dioda LED (nagrywanie)
6. Dioda LED (bateria)
7. Mode
8. Menu
9. OK
10. Góra
11. Dół
12. Power
13. Uchwyt
14. Gniazdo micro-USB
15. Głośnik

Parametry techniczne

Processor AC5601
Wyświetlacz 2", 320×240, TFT
Sensor GC2053 (night vision)
Format nagrywania MOV (H.264)
Rozdzielczość wideo 1920×1080, 30 fps
Format zdjęcia JPG
Rozdzielczość zdjęcia 12 MP
Kąt nagrywania 140°
Rodzaj soczewki 4-warstwowe szkło
Pamięć Karta microSD
Pojemność karty microSD Max	64 GB

USB micro-USB 2.0
Bateria 180 mAh, 3.7 V
Zasilanie 5 V, 1 A
Częstotliwość 50/60 Hz
Mikrofon / głośnik Tak
Język	angielski, czeski, estoński, litewski, łotewski, niemiecki, polski, rosyjski, rumuński, słowacki, ukraiński, węgierski

Uwaga: specyfikacje mogą ulec zmianie ze względu na aktualizacje.

Instalacja

1. Włóż do urządzenia kartę microSD. Użyj karty w standardzie Class10 lub wyższym, o pojemności od 8 do 64 GB.

• Aby uniknąć awarii urządzenia i/lub karty SD, nie wkładaj i nie usuwaj karty SD podczas pracy urządzenia.

• Przed użyciem karty microSD sformatuj ją wewnątrz urządzenia, aby uniknąć błędu danych. W Menu głównym przejdź do opcji Formatuj kartę SD i wybierz Tak.

• Zamontuj uchwyt i umieść urządzenie na przedniej szybie.

• Podłącz ładowarkę do gniazda zapalniczki.
• Podłącz ładowarkę do urządzenia poprzez port micro-USB.
• Ustaw odpowiednio obiektyw kamery.
• Włącz zasilanie, sprawdź, czy urządzenie jest poprawnie zainstalowane. Jeśli urządzenie zostało poprawnie zainstalowane, dioda będzie podświetlony na czerwono. Gdy silnik zostanie włączony, urządzenie zacznie automatycznie nagrywać (będzie migać niebieska dioda).

Środki ostrożności

• Korzystaj wyłącznie z oryginalnej ładowarki. Używanie innego adaptera może negatywnie wpłynąć na działanie baterii. Używaj wyłącznie akcesoriów zatwierdzonych przez producenta.
• Dopuszczalna temperatura otoczenia w trybie pracy urządzenia: od 0 do +35 °C. Temperatura przechowywania: od +5 do +45 °C. Względna wilgotność: od 5% do 90% bez kondensacji (25 °C).
• Umieść urządzenie z dala od ognia, aby uniknąć wybuchu lub pożaru.
• Nie narażaj urządzenia na uderzenia fizyczne.
• Unikaj kontaktu urządzenia ze źródłami promieniowania elektromagnetycznego.
• Utrzymuj obiektyw w czystości. Nie używaj chemikaliów ani detergentów do czyszczenia produktu; zawsze wyłączaj urządzenie przed czyszczeniem.
• Należy ściśle przestrzegać prawa oraz aktów regulacyjnych w regionie, w którym urządzenie jest używane. Urządzenie nie może być wykorzystywane do celów niezgodnych z prawem.
• Nie należy samodzielnie demontować ani naprawiać urządzenia. W przypadku awarii sprzętu skontaktuj się ze wsparciem technicznym.

1

Przycisk Funkcje
	Naciśnij i przytrzymaj przez 3 sekundy, aby włączyć / wyłączyć urządzenie.Naciśnij, aby włączyć / wyłączyć ekran.
	W trybie Kamery (STBY) naciśnij, aby przełącać się między trybami Kamery, Aparatu i Odtwarzania.W trybie Kamery (REC) naciśnij, aby zablokować plik (zabezpieczony plik nie może zostać usunięty lub nadpisany).W trybie Menu naciśnij, aby wybrać kolejną z wyświetlanych sekcji.
	Naciśnij, aby otworzyć Menu.W trybie Menu naciśnij, aby wybrać kolejną z wyświetlanych sekcji.
	W trybie Kamery (STBY) naciśnij, aby rozpocząć nagrywanie; naciśnij ponownie, aby zatrzymać nagrywanie.W trybie Aparat naciśnij, aby zrobić zdjęcie.W trybie Odtwarzania naciśnij, aby wybrać plik lub zatrzymać / wznowić wideo.W trybie Menu naciśnij, aby wybrać dany element menu.
	W trybie Kamery naciśnij Dół, aby włączyć lub wyłączyć mikrofon.W trybie Odtwarzania naciśnij, aby wybrać poprzedni / kolejny pliku.W trybie Menu naciśnij, aby wybrać poprzedni / kolejny element menu.
Reset Jeśli urządzenie nie reaguje, naciśnij, aby je zrestartować.

Uwaga: wbudowana bateria przeznaczona jest tylko do nagrania niepożądanego zdarzenia w trybie parkingowym i wyłączania urządzenia w prawidłowy sposób po wyłączeniu zasilania; aby zapewnić pełną funkcjonalność urządzenia w każdym trybie, wymagane jest stałe podłączenie zasilania.
NAVITEL s.r.o. niniejszym oświadcza, że urządzenie NAVITEL R200 NV jest zgodne z Europejską dyrektywą EMC 2014/30/EU.
Pełny tekst Deklaracji Zgodności jest dostępny pod następującym adresem internetowym:
www.navitel.cz/pl/declaration_of_conformity/r200nv

Funkcje urządzenia

Formatuj kartę SD	Formatowanie karty microSD w wideorejestratorze jest niezbędne dla prawidłowego działania urządzenia. Aby sformatować kartę z poziomu menu, wybierz opcję Formatuj kartę SD.
Kamera	Podłącz urządzenie do zewnętrznego źródła zasilania, a nagrywanie rozpocznie się automatycznie (niebieska migająca dioda). Naciśnij OK, aby zakończyć nagrywanie. Ponownie naciśnij OK, aby nagrać kolejny film. Każdy film zostanie automatycznie zapisany.
Aparat	W trybie Kamery (STBY) naciśnij Mode, aby przejść do trybu Aparatu, naciśnij OK, aby zrobić zdjęcie (zdjęcie zostanie automatycznie zapisane).
Odtwarzanie	W trybie Kamery (STBY) naciśnij dwukrotnie przycisk Mode, aby przejść do trybu Odtwarzania; naciśnij Góra / Dół, aby zaznaczyć pliki; naciśnij OK, aby odtworzyć plik. Podczas odtwarzania naciśnij OK, aby zatrzymać / wznowić odtwarzanie; naciskaj klawisze Góra / Dół, aby przewinąć do przodu / do tyłu.
Nagrywanie w pętli	Funkcja nagrywania w pętli umożliwia zapisanie materiału wideo jako zbioru plików, ustawionych wcześniej w menu urządzenia (opcje „Czas trwania klipu”, „Nagrywanie w pętli”). Jeśli zabraknie miejsca na karcie pamięci, niezabezpieczone pliki zostaną zastąpione w kolejności, w jakiej zostały utworzone.
Nagrywanie w interwale	Ustawienia nagrywania: 100 ms – nagrywanie z prędkością 10 klatek na sekundę (fps), 200 ms – nagrywanie w 5 fps, 500 ms – nagrywanie w 2 fps. Nagrywanie w celu szybkiego odtwarzania (30 kl./s). Normalne odtwarzanie nie jest dostępne.
Wykrywania ruchu	Gdy obiekt się poruszy, urządzenie rozpocznie nagrywanie automatycznie cznie. Jeżeli obiekt nie porusza się dłużej niż 20 sekund, nagrywanie zostanie zatrzymane.
Dźwięk wideo Nagrywanie wideo z dźwiękiem lub bez.
Plik chroniony	W trybie Kamery (REC) naciśnij Mode, aby zablokować bieżący plik. W trybie Odtwarzania wybierz plik, naciśnij Menu i wybierz Zabezpiecz, a następnie Zablokuj bieżący lub Zablokuj wszystko. Zablokowane pliki nie mogą być usunięte lub zastąpione. Wybierz Odblokuj bieżący lub Odblokuj wszystko aby usunąć ochronę.
Datownik Ta funkcja	pozwala włączyć lub wyłączyć oznaczenie nagrywanej sekwencji aktualną datą urządzenia.
G-sensor Jeżeli pojazd zostanie uderzony, rejestrator automatycznie zablokuje bieżący film.
Tryb parkingowy	W przypadku wykrycia drgań kiedy urządzenie jest wyłączone, włączy się ono automatycznie i rozpocznie nagrywanie. Plik zostanie zabezpieczony (zablokowany).
Ładowanie baterii	Czerwony wskaźnik baterii świeci się, gdy urządzenie podłączone jest do zewnętrznego źródła zasilania. Czerwone światło staje się zielone, że bateria jest pełna.
Wygaszacz LCD	Urządzenie może automatycznie wyłączyć ekran, aby zmniejszyć zużycie energii. Przedział czasu można ustawić w Menu. Domyślnie wyłączone.
Łącze USB *	Podczas podłączania urządzenia do komputera za pomocą kabla USB pojawią się dwie opcje połączenia:1) Mass Storage: odtwarzanie, kopiowanie i usuwanie plików.2) Record: tryb standardowy.

* Ta funkcja jest dostępna tylko w wersji oprogramowania układowego 20200505_AC5601 i wyższej.
