Tip produs	Cameră de bord multifuncțională de înaltă definiție (DVR)
Procesor	AC5601
Ecran	Ecran TFT de 2 inci, rezoluție 320×240
Cameră	GC2053 cu viziune pe timp de noapte
Format de înregistrare	MOV (H.264)
Rezoluție video	1920×1080 @ 30 fps
Format imagine / Rezoluție	JPG / 12 MP
Unghi de vizualizare	140°
Lentilă	Sticlă cu 4 straturi
Stocare	Card microSD (Class 10 sau superior), maxim 64 GB
Conectivitate	micro-USB 2.0
Alimentare	5 V / 1 A prin încărcător auto
Baterie	180 mAh, 3.7 V (pentru înregistrare de urgență și oprire corectă)
Frecvență	50/60 Hz
Funcții principale	Înregistrare continuă în buclă, detectare mișcare, blocare impact G-sensor, monitor parcare, marcaj temporal, înregistrare audio, protecție fișiere, înregistrare la interval
Caracteristici speciale	GPS (nespecificat în manual, dar modelul poate suporta prin accesoriu extern; verificați firmware-ul)
Limbi	Cehă, Germană, Estonă, Engleză, Maghiară, Letonă, Lituaniană, Poloneză, Română, Rusă, Slovacă, Ucraineană
Instalare	Montare pe parbriz, conectare la priza brichetei
Întreținere și curățare	Mențineți lentila curată; opriți dispozitivul înainte de curățare; nu utilizați substanțe chimice sau detergenți
Măsuri de siguranță	Utilizați doar încărcătorul original; evitați sursele de foc, impacturile fizice, radiațiile electromagnetice; nu dezasamblați
Piese de schimb și reparabilitate	Contactați centrul de service pentru reparații; nicio piesă care poate fi reparată de utilizator; utilizați doar accesorii aprobate de producător
Certificări	Conform EMC 2014/30/UE; Declarație de conformitate disponibilă online

Întrebări frecvente - R200 NV Navitel

Cum instalez camera de bord?

Introduceți un card microSD (Class 10, 8-64 GB), formatați-l în DVR, atașați suportul de parbriz, conectați încărcătorul auto la brichetă și la DVR, apoi reglați unghiul camerei. Dispozitivul va începe să înregistreze automat când este alimentat.

De ce trebuie să formatez cardul SD în dispozitiv?

Formatarea cardului SD în Navitel R200 NV elimină erorile de date și asigură o înregistrare corectă. Accesați Meniu > Formatare card SD și confirmați.

Cum funcționează înregistrarea în buclă?

Înregistrarea în buclă împarte videoul în fișiere de o durată stabilită. Când cardul este plin, cele mai vechi fișiere neprotejate sunt suprascrise. Fișierele protejate (blocate) nu sunt niciodată șterse.

Ce este detectarea mișcării și cum o folosesc?

Detectarea mișcării începe automat înregistrarea când se detectează mișcare în fața camerei. Înregistrarea se oprește după 20 de secunde fără mișcare. Activați-o în meniu.

Cum protejez un videoclip de a fi suprascris?

În timpul înregistrării, apăsați butonul Mod pentru a bloca fișierul curent. În modul redare, selectați un fișier, apăsați Meniu > Protejare, apoi alegeți Blocare curent sau Blocare tot. Fișierele blocate afișează o pictogramă de cheie.

Ce face senzorul G?

Senzorul G detectează impacturile bruște sau coliziunile și blochează automat fișierul video curent pentru a preveni suprascrierea. Sensibilitatea poate fi ajustată în meniu.

Cum funcționează Monitorul de parcare?

Când mașina este parcată și dispozitivul este oprit, Monitorul de parcare detectează vibrațiile și pornește automat camera de bord pentru a înregistra un videoclip protejat al evenimentului.

Pot folosi camera de bord fără încărcătorul auto?

Bateria încorporată (180 mAh) alimentează doar înregistrarea de urgență în modul parcare și oprirea sigură. Pentru înregistrare continuă, dispozitivul trebuie conectat la o sursă de alimentare externă (5V/1A).

Cum resetez dispozitivul dacă se blochează?

Folosiți o agrafă sau un instrument similar pentru a apăsa butonul Reset de pe lateralul dispozitivului. Acest lucru repornește camera de bord fără a pierde setările.

De unde pot descărca manualul de utilizare?

Manualul este disponibil pentru descărcare gratuită în format PDF de pe site-ul de asistență Navitel. Îl puteți vizualiza și online la notice-facile.com.

MANUAL DE UTILIZARE R200 NV Navitel

Îți multumim pentru achiziționarea acestui produs NAVITEL*.

NAVITEL R200 NV este un DVR multifuncțional, high-definition, cu multe funcții și funcționalități descrise în acest manual de utilizator. Te rugăm să citești manualul cu atenție înainte să folosești dispozitivul și păstrează-l pentru referințe viitoare.

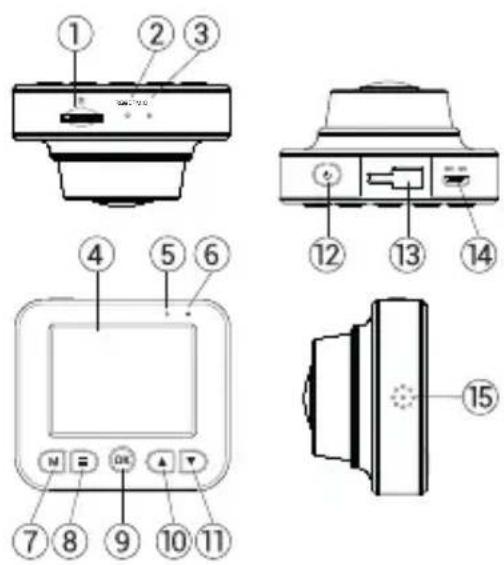

Prezentare dispozitiv

Procesor AC5601
Ecran 2", 320×240, TFT
Cameră GC2053 (night vision)
Format înregistrare MOV (H.264)
Rezoluție video 1920×1080, 30 fps
Format imagine JPG
Rezoluție imagine 12 MP
Unghi de vizualizare 140°
Tip lentilă Sticlă cu patiu straturi
Spațiu de stocare MicroSD
Capacitate card microSD Max.	64 GB

USB micro-USB 2.0
Baterie 180 mAh
Alimentare 5 V, 1 A
Frecvență 50/60 Hz
Microfon / difuzor Da
Limbă	cehă,engleză,eston,germană,letonă,lituaniană,maghiară,poloneză,română,rusă,slovacă,ucraineană

1. Puneti cardul microSD în DVR. Utilizați o cartelă SD de mare viteză (clasa 10 sau mai mare); Capacitatea ar trebui să fie de 8-64 GB.

• Pentru a evita defectiunile DVR-ului și/sau ale cardului SD, nu introduceți și nu scoateți cardul SD în timpul funcționării DVR-ului.

• Înainte de a utiliza un card microSD, vă rugăm să îl formatați în DVR pentru a evita erori ale datelor. Pentru formatarea cardului SD în mod Meniu selectați Formatare Card SD și confirmați.

• Asigurați dispozitivul pe parbriz cu ajutorul suportului.

• Conectați încărcătorul auto la priza brichetei.
• Conectați interfața micro-USB la încărcătorul auto cu cablul prelungitor al încărcătorului.
• Reglați poziția camerei.
• Porniți alimentarea; Verificați dacă dispozitivul este instalat corect. Dacă dispozitivul este instalat corect, indicatorul va fi roșu; dispozitivul va porni și va începe înregistrarea (indicată de lumina albastră intermitentă).

Atentie

• Utilizați numai adaptorul original pentru încărcător. Folosirea unui alt adaptor poate afecta negativ bateria dispozitivului. Folosește doar accesoriiile aprobate de fabrică.
• Temperaturile ambientale în modul de operare trebuie să fie între 0 și +35 de grade Celsius. Pentru spațiul de depozitare între +5 și +45 de grade Celsius. Umiditate relativă: între 5% și 90%, fără condensare (25 °C).
• Tine dispozitivul departe de foc pentru a evita incidentele.
• Nu expune dispozitivul la impacturi fizice.
• Evită expunerea dispozitivului la surse de radiatii electromagnetice.
• Mentineți obiectivul curat. Nu folosi chimicale sau detergent pentru curățare. Oprește-l mereu înainte de curătare.
• Respectați cu strictețe legile și actele normative din regiunea în care este utilizat aparatul. Acest dispozitiv nu poate fi utilizat în scopuri ilegale.
• Nu dezasambla sau repara dispozitivul pe cont propriu, ci contactează un service specializat.

1

Buton Functii
	Tineți apăsat timp de 3 secunde pentru a porni / opri aparatul.Apăsați scurt pentru a porni / opri ecranul.
	În modul înregistrare (STBY), apăsați pentru a comuta între modurile înregistrare, Captură și Playback.În modul înregistrare (REC), apăsați pentru a bloca un fișier (fișierul protejat nu poate fi șters sau suprascris).În modul Meniu, apăsați pentru a alege următoarea secțiune de meniu.
	Apăsați pentru a accesa Meniu.În modul Meniu, apăsați pentru a alege următoarea secțiune de meniu.
	În modul înregistrare (STBY), apăsați pentru a începe înregistrarea; apăsați din nou pentru a opri înregistrarea.În modul Captură, apăsați pentru a face o fotografie.În modul Playback, apăsați pentru a selecta un fișier sau pentru a întrerupe / relua înregistrarea video.În modul Meniu, apăsați pentru a selecta un element de meniu.
	În modul înregistrare apăsați Jos pentru a porni / opri microfonul.În modul Playback, apăsați pentru a selecta un fișier precedent / următor.În modul Meniu, apăsați pentru a selecta un element de meniu precedent / următor.
Resetare Dacă dispozitivul nu răspunde, apasă pentru a-l reseta.

Notă: bateria încorporată este proiectată numai pentru înregistrarea unui eveniment de urgență în modul de parcare și pentru oprirea corectă a aparatului atunci când alimentarea este întreruptă; sursa de alimentare continuă este necesară pentru funcționarea completă a dispozitivului în orice mod de funcționare.
NAVITEL s.r.o. declară prin prezenta că NAVITEL R200 NV este compatibil cu Directiva EMC 2014/30/EU.
Textul integral al Declaratiei de conformitate este disponibil la următoarea adresă de internet:
www.navitel.cz/ro/declaration_of_conformity/r200nv

Funcții dispozitiv

Formatare Card SD	Formatarea unui card microSD în DVR este necesară pentru operarea corespunzătoare a dispozitivului. Înainte de a utiliza un card microSD sau în caz de eroare, vă rugăm să formatați cardul SD. Pentru formatarea cardului SD în mod Meniu selectați Formatare card SD și confirmați.
Înregistrare	Conectează dispozitivul la o sursă externă de energie și va începe să înregistreze automat. Apasă butonul OK pentru a opri înregistrarea. Apasă OK din nou pentru a înregistra alt video. Fiecare video va fi salvat automat.
Capture	În modul Înregistrare (STBY), apasă butonul Mod pentru a intra în Capture, apoi apasă OK pentru a face o poză (va fi salvată automat).
Playback	În modul Înregistrare (STBY), apăsați de două ori butonul Mod pentru a intra în modul Playback; apăsați butoanele Up și Down pentru a selecta un fișier; apăsați butonul OK pentru a reda un fișier. În timpul redării, apăsați OK pentru a întrerupe / anula; apăsați tastele Up și Down pentru a derula înainte / înapoi.
Înregistrare în loop	Această funcție vă permite să salvați videoclipul ca pe un set de fișiere date în meniul de durată (duration menu). Dacă cardul de memo rie este plin, toate fișierele neprotejate vor fi suprascríse în ordinea în care au fost create.
Intervalul de înregistrare	Parametrii de înregistrare: 100 ms - înregistrare la 10 cadre pe secundă (cps), 200 ms - înregistrare 5 cps, 500 ms - înregistrare 2 cps. Este disponibilă numai redarea rapidă a unei înregistrări (30 cps). Redarea normală nu este posibilă.
Detectare a mișcării	Atunci când un obiect este în mișcare, dispozitivul va începe automat înregistrarea. Dacă obiectul nu se mișcă mai mult de 20 secunde, înregistrarea se oprește.
Înregistrează audio înregistrați video cu sau fără sunet.
Blocare fișier	În modul Playback, selectează un fișier, apasă pe Meniu și selectează Protect, apoi Lock Current sau Lock All. Selectează Unloc Current / Unlock All pentru a înlătura protecția.
Ștampilă Alege o șt	stampilă pentru adăugare în înregistrările video.
G-senzor	Dacă automobilul este lovit, DVR-ul va bloca automat video-ul curent. Un simbol cu cheie va apărea în partea superioară a ecranului.
Monitor parcare	În modul de închidere, dacă este detectată o vibrație, dispozitivul va porni automat și va începe să înregistreze. Fișierul va fi protejat/blocat.
Baterie	Indicatorul roșu se aprinde când dispozitivul este conectat la o sursă de energie. Când indicatorul roșu devine verde, înseamnă că bateria e plină.
Opriți monitorul	Dispozitivul poate stinge automat ecranul pentru a reduce consumul de energie. Intervalul de timp poate fi setat din meniul Screen Saver.
Conexiune USB *	Când conectați dispozitivul la un computer cu un cablu USB, vor apărea două opțiuni de conectare:1) Mass Storage: redarea, copierea și ștergerea fișierelor.2) Record: modul standard.

* Această funcție este disponibilă numai în versiunea de firmware 20200505_AC5601 și o versiune ulterioară.
