Terméktípus	Hordozható léghűtő
Modell	23Z011
Márka	Zelmer
Hűtési teljesítmény	9000 BTU/h (kb.)
Tápellátás	220-240 V~, 50 Hz
Teljesítményfelvétel (hűtés)	1050 W (kb.)
Hűtőközeg	R290 (propán) / R410A (nincs meghatározva, feltételezhetően R290 a hordozható készülékeknél)
Légáramlás (max.)	350 m³/h (kb.)
Zajszint	≤ 65 dB(A) (kb.)
Méretek (Szé x Ma x Mé)	48 x 84.5 x 45 cm
Nettó tömeg	28 kg (kb.)
Hőmérséklet-tartomány (hűtés)	17°C - 31°C
Hőmérséklet-tartomány (páramentesítés)	20°C - 31°C
Üzemmódok	Hűtés, Páramentesítés, Ventilátor
Ventilátor sebességek	Magas, Közepes, Alacsony
Időzítő	1-12 óra automatikus be/ki
Távirányító	Igen (hatótáv 8 m)
Vízelvezetés	Automatikus szivattyú vagy kézi leeresztés
Légszűrő	Mosható (tisztítás 2 hetente)
Görgős kerekek	Igen
Tömlő hossz (kivezető)	50-200 cm (ajánlott max. 180 cm)
Ablakcsúsztató készlet	67.5-123 cm
Biztonsági osztály	I. osztály (földelt csatlakozó)
Tanúsítványok	CE, LVD, EMC
Tartozékok	Rugalmas tömlő adapterrel, ablakadapter, ablakcsúsztató készlet

Gyakran ismételt kérdések - 23Z011 Zelmer

Hogyan szereljem fel helyesen a kivezető tömlőt?

Rögzítse a kivezető cső egyik végét a légkondicionáló adapteréhez, és csavarja meg szorosan 2-3 teljes fordulattal. Tartsa a csövet a lehető legrövidebben (60 és 180 cm között) és vízszintes helyzetben. Ne hajlítsa meg élesen, és ne hosszabbítsa meg 200 cm-nél tovább.

Miért világít a 'WATER FULL' jelzőfény, és hogyan ürítsem ki a vizet?

A 'WATER FULL' jelzőfény azt jelzi, hogy a víztartály megtelt. A készülék leáll, és az E5 hibakód jelenik meg. Automatikus vízelvezetés esetén a szivattyú 10 percig működik. Kézi vízelvezetéshez nyomja meg egyszerre a SWING és TIMER gombokat 2 másodpercig a leeresztés elindításához. Ürítse ki a tartályt a kioldó dugó eltávolításával.

Milyen gyakran kell tisztítani a légszűrőt?

Tisztítsa a légszűrőt kéthetente. Vegye ki felfelé húzással, mossa meg langyos vízzel (kb. 40°C) és enyhe mosószerrel, öblítse le, és szárítsa meg árnyékos helyen, mielőtt visszahelyezi.

Használhatom a légkondicionálót a kivezető tömlő nélkül?

Csak páramentesítő (DRY) üzemmódban működtethető a légkondicionáló kivezető tömlő nélkül. Hűtés (COOL) és ventilátor (FAN) üzemmódokban a tömlőt egy külső nyíláshoz kell csatlakoztatni a forró levegő elvezetéséhez.

Mit jelentenek a kijelzőn megjelenő hibakódok?

E2: Beszívott levegő hőmérséklet-érzékelő hibája. E3: A készülék túl magas hőmérsékleten működik. E4: A készülék védelme rendellenességek ellen. E5: Túl magas vízszint (vízelvezetés szükséges). Ha a problémák továbbra is fennállnak, forduljon egy hivatalos szervizközponthoz.

Hogyan állítsam be az időzítőt automatikus be-/kikapcsoláshoz?

A vezérlőpanelen nyomja meg többször a TIMER gombot a késleltetés beállításához (1-12 óra). A kijelzőn '⊕→ON' látható az automatikus bekapcsoláshoz vagy 'OFF' a kikapcsoláshoz. A távirányítón nyomja meg a TIMER-t, majd a HOUR-t a beállításhoz. Erősítse meg az ON/OFF megnyomásával.

Milyen minimális távolságokat kell tartani a készülék körül?

Tartson legalább 50 cm távolságot a falaktól vagy akadályoktól minden oldalon a megfelelő légáramlás biztosítása érdekében.

Miért gyenge a hűtési hatás?

Ellenőrizze, hogy a levegő be-/kivezető nyílások nincsenek-e elzárva, a légszűrő tiszta-e, a helyiségben vannak-e más hőforrások, a hőmérséklet-beállítás helyes-e, vagy a ventilátor sebessége túl alacsony. Győződjön meg arról, hogy a kivezető tömlő megfelelően van felszerelve, és nincs meghajlítva.

Használhatok hosszabbítót a légkondicionálóhoz?

Nem. Csatlakoztassa a légkondicionálót közvetlenül egy földelt hálózati aljzathoz. Ne használjon többcsatlakozós aljzatot vagy hosszabbítót, mert az túlmelegedést vagy tüzet okozhat.

Hogyan tároljam a légkondicionálót a szezon végén?

Húzza ki a csatlakozót, és tisztítsa meg a szűrőt. Ürítse ki az összes vizet a kioldó dugó eltávolításával. Futtassa a ventilátor üzemmódot fél napig a belső tér szárításához. Tárolja a készüléket függőleges helyzetben, száraz, fedett helyen.

HASZNÁLATI ÚTMUTATÓ 23Z011 Zelmer

Čistenie a údržba....21

Bevezető megjegyzések 23

Biztonsági előírások 23

Müszaki adatok 24

Összeszerelés 24

A készülék jellemzői 26

A készülék szerkezeti felépítése 26

Kezelőpanel 26

LCD kijelző 26

Távirányító 27

A légkondicionáló készülék funkciói 27

A készülék automatikus be-/kikapcsolása a kezelőpanel segítségével 28

A készülék automatikus be-/kikapcsolása a távirányító segítségével 28

A lecsapódott víz elvezetési módjai 28

Tisztítás és karbantartás 28

A szezon kezdete előtt 29

A szezon befejezése előtt 29

A hibák feltárása és elháritása 29

A készülék időszakos felülvizsgálata 29

Környezetvédelem – Óvjuk környezetünket 29

Tisztelt Vásárló

Olvassa el figyelmesen a használati utasítást. Különös figyelmet kell szentelni a biztonsági előírásoknak, hogy a készülék használata során a baleseteket megelőzze és/vagy a készülék megsérülését elkerülje. A használati utasítást kérjük megőrizni, hogy a készülék későbbi használata során is rendelkezésre álljon.

BEVEZETŐ MEGJEGYZÉSEK

• A hordozható légkondicionáló készülék drága berendezés, ezért ajánlatos azt tapasztalt szakemberrel felszereltetni. Az ellenkező esetben nemcsak anyagi kár keletkezhet, de a légkondicionáló készülék helytelen működése és hatékonyságának a csökkenése is előfordulhat.
• A Zelmer S.A. cég nem felel a szabálytalanul felszerelt légkondicionáló készülék meghibásodásáért.

BIZTONSÁGI ELŐÍRÁSOK

• A légkondicionáló készülék üzembehelyezése előtt ismerkedjen meg a használati utasításban leírtakkal.
• A légkondicionáló készüléket mindig földelt (kizárólag váltóáramú) konnektorhoz csatlakoztassa, amelynek feszültsége megegyezik a berendezés névleges adattábláján megadott értékkel.

A készüléket mindig lapos, egyenletes felületre állítsa. –

– Ha a készüléket nem használja, vagy a tisztítása előtt mindig kapcsolja ki a konnektorból.
- Ne húzza ki a dugót a vezetéknél fogva a konnektorból.
- Ne indítsa be a légkondicionáló készüléket, ha a hálózati kábele vagy a fűtőrész burkolata szemmel láthatólag sérült.

Amennyiben a hálózati csatlakozó kábel sérül meg, annak javítását, a balesetek elkerülése végett bizza szakemberre.

A készülék javítását kizárólag csak arra kiképzett szakember végezheti. A helytelenül elvégzett javítás a használó számára komoly veszélyt jelenthet. Meghibásodás esetén forduljon hálózat kijelölt szervízéhez.

- A készüléket ne használja az alábbi helyeken:

• víz közelében vagy olyan helyen, ahol a készülék a vízzel közvetlen kapcsolatba kerülhet,
• olyan helyen, ahol olaj folyhat szét,
• olyan helyen, ahol a készülék közvetlen napsugárzásnak van kitéve,

• üvegházban.

• Ne dugja az ujját vagy idegen tárgyat a levegöt kifúvó nyilásokba. Ne felejtse el a gyermekeket figyelmeztetni az ezzel járó veszélyekre.

• A készüléket függőleges helyzetben tárolja, hogy a kompresszor tulajdonságai ne változzanak meg.
  – Ha a készülék le van takarva, az túlmelegedhet. Sohasem fedje le a szellőzőnyílásokat a készülék működése közben.
• A fütőrész burkolatának a tisztításához ne használjon erős detergenseket emulzió, folyékony súroló vagy tisztítópaszta stb. formájában. Azok, többek között, eltávolíthatják a készüléken található információs grafikai jelzéseket, mint pl.: skálabeosztás, jelzések, figyelmezte-tő jelek, stb.
• Ez a készülék nem a fizikailag, érzékileg vagy szellemileg korlátozott személyek (gyerekek) által való használatra készült, vagy olyan személyeknek, akik nem rendelkeznek a megfelelő tapasztalattal és ismeretekkel, hacsak a készülék használatára a biztonságukért felelős személy felügyelete mellett kerül sor vagy elötte ellátja öket a megfelelő kezelési utasításokkal.
• A gyermekeket ne hagyja felügyelet nélkül és ügyeljen arra, hogy a készülékkel ne játsszanak.

A távirányítós működtetésre vonatkozó utasítások

• Ellenőrizze, hogy a távirányító és a berendezés belső vevőegysége között nincs-e valamilyen tárgy. Ellenkező esetben a légkondicionáló készülék nem fog működni.
• A távirányítót tartsa mindenféle folyadéktól távol.
• A távirányítót ne tegye ki magas hömérséklet vagy sugárzás hatásának.
• A távirányítót ne tegye ki más háztartási készülékek elektromágneses zavart keltő hatásának.

Gyözödjön meg arról, hogy a fenti utasításokat megértette-e.

MÜSZAKI ADATOK

A müszaki paramétereket a termék névleges adattáblája tartalmazza.

A légkondicionáló készülék az I. érintésvédelmi osztályba tartozik, ami azt jelenti, hogy a készülék hálózati csatlakozó vezetéke és dugója földeléssel rendelkezik.

A légkondicionáló készülék az érvényes szabványoknak megfelel.

A készülék az alábbi irányelveknek megfelelő:

Kisfeszültségű elektromos berendezések (LVD) – 2006/95/EC. –

Elektromágneses kompatibilitás (EMC) – 2004/108/EC. –

A készülék a névleges adattáblázaton CE jelzéssel van ellátva.

ÖSSZESZERELÉS

Az összeszerelés helyének a kiválasztása

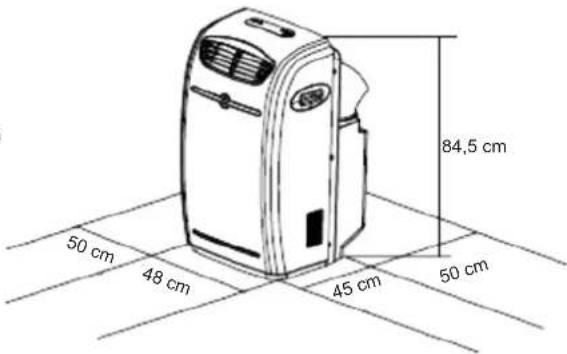

A légkondicionáló készüléket lapos felületen kell elhelyezni, ahol a levegőt kifúvó nyílások nem lesznek letakarva. A készüléket a falaktól vagy más akadályoktól legalább 50 cm-re kell elhelyezni.

Szerelési tartozékok

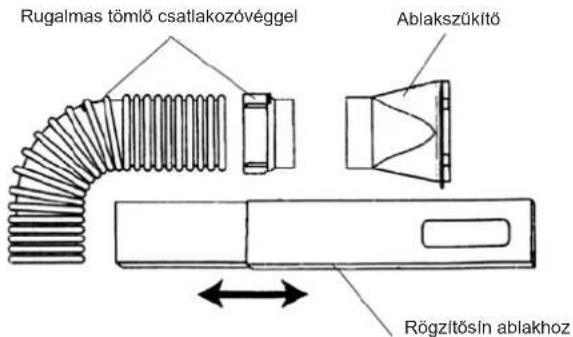

Rugalmas tömlő csatlakozóvéggel 2 készlet, 4 elem

A tömlö hossza 50 cm – 200 cm

Ablakszükítő 2 készlet, 2 elem

Rögzítősín ablakhoz 1 készlet, 2 elem

Méret: 67,5 cm – 123 cm

A levegő bemeneti és kimeneti tömlöjének a felszerelése

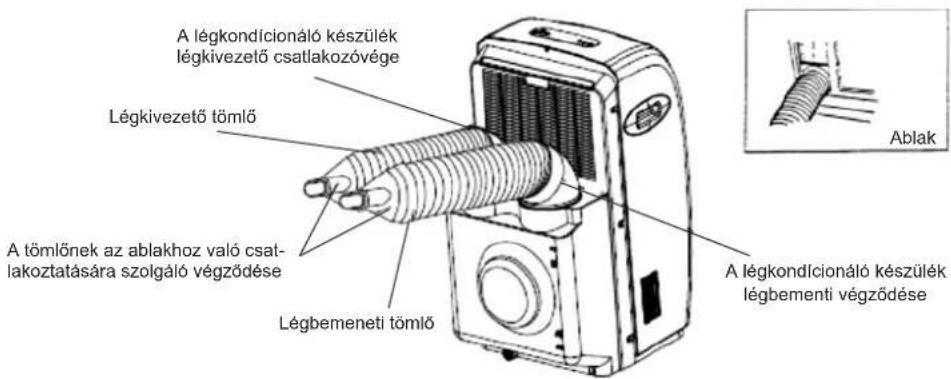

1. Helyezze a kimeneti tömlő végét a légkondicionáló készülékben található csatlakozó nyílásba, majd a kimeneti tömlő 2–3 teljes elfordításával illessze a tömlőt rá.
2. A /kimeneti/ tömlő másik végét helyezze be a legközelebbi ablakba.
3. Hasonló módon illessze rá a levegő bemeneti tömlőjét.

FIGYELEM: A kimeneti tömlő hossza 60 és 180 cm között mozog. Javasoljuk a lehető legrövidebb tömlőhosszúságot alkalmazni. Az összeszerelés során ügyeljen arra, hogy a kimeneti tömlő vízszintes maradjon, azt ne növelje és ne toldja meg más kimeneti tömlökkel, mert ezzel üzemzavart okozhat.

A tömlők összeszerelésére vonatkozó utasítások

Ha a kimeneti tömlő nem hermetikus, ismét rögzítse. Először vegye ki a tömlő végét 2–3 teljes fordulattal, majd illessze fel a csatlakozóvégre az alábbi ábra szerint.

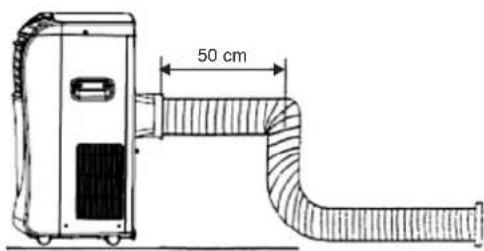

A tömlők megfelelő rögzítése az alábbi ábrán látható (ha a tömlők rögzítése a falban történik, a tömlők rögzítési magasságának 40 és 130 cm között kell lennie.

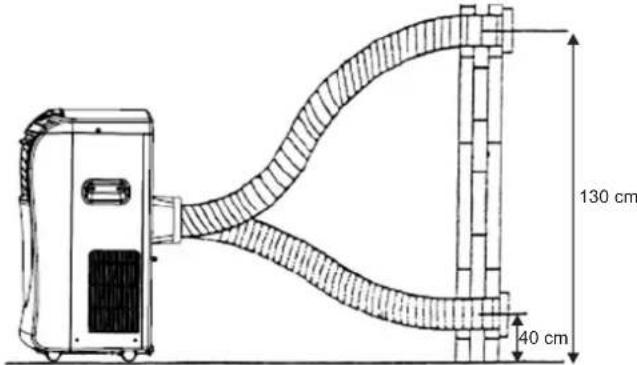

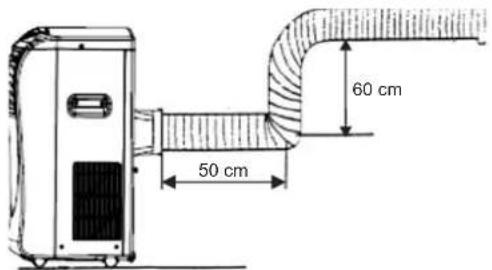

Ha a kimeneti tömlőt meg kell törni, a szerelés során az alábbi ábrák szerint járjon el.

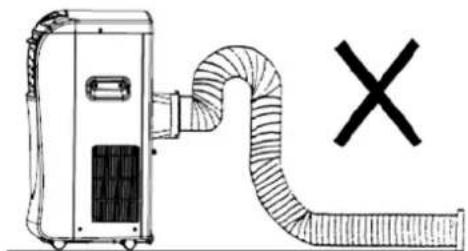

A kimeneti tömlő szabálytalan elhelyezési példája. Ez a légkondicionáló készülék nem megfelelő működését vagy üzemzavarját okozhatja.

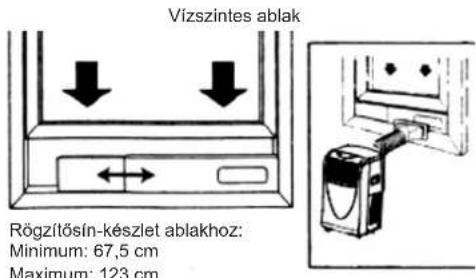

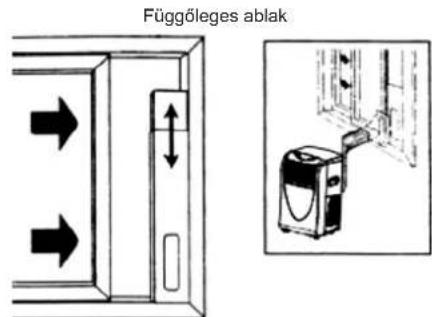

Szerelési készlet az ablakhoz való rögzítéshez

A légkondicionáló készülék tartozékai közé egy ablakhoz való rögzítősín is tartozik, amelyet a függőlegesen vagy vízszintesen nyíló ablakokra lehet szerelni. A sín megkönnyíti a levegőnek a készülékbe vagy a készülékből történő be-/ illetve kivezetésére szolgáló tömlők felerősítését. Azonban bizonyos ablaktipusoknál a felszerelés egyes pontjait módosítani kell. Az alábbi ábrákon bemutatott utasítások szerint járjon el az ablakok minimális és maximális kinyitása mellett.

A rögzítősint 2 csavar segítségével rögzítse a 2. léchez (Id. az alábbi ábrán)

A vízelvezető cső felszerelése

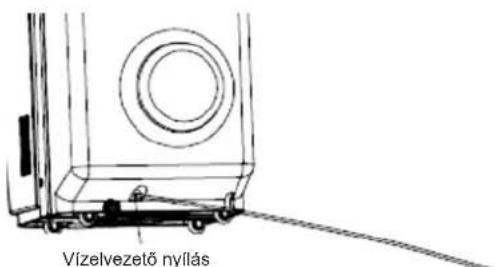

A csövet illessze a készülék hátoldalán található vízelvezető nyíláshoz. Különösen ügyeljen a cső megfelelő pozíciójára, hogy elkerülje az elektromos ellenőrző berendezés helytelen működését (ld. az alábbi ábrán).

A KÉSZÜLÉK JELLEMZÖI

A hordozható légkondicionáló készülék egy olyan klímaberendezés, amely képes a kívánt hőmérséklet biztosítására és a levegő páratartalmának a csökkentésére. A rugalmas tulajdonságai lehetővé teszik, hogy a készüléket különféle helyzetekben és különböző helyiségekben alkalmazzák. A multifunkcionalitása magában foglalja úgy a hűtést, szárítást, mint a ventillációt. A készülék e típusa külön a háztartásbeli vagy irodai felhasználás céljából került megtervezésre.

A légkondicionáló készüléket a 17°C és 35°C közötti hömérsékletű helyiségekben ajánlatos alkalmazni.

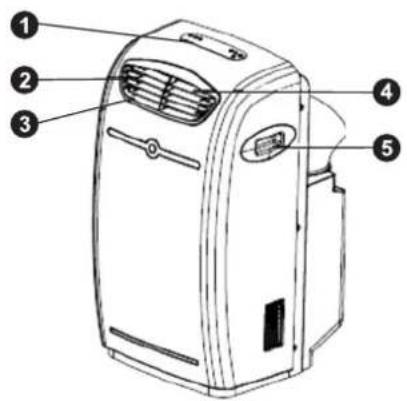

A KÉSZÜLÉK SZERKEZETI FELÉPÍTÉSE

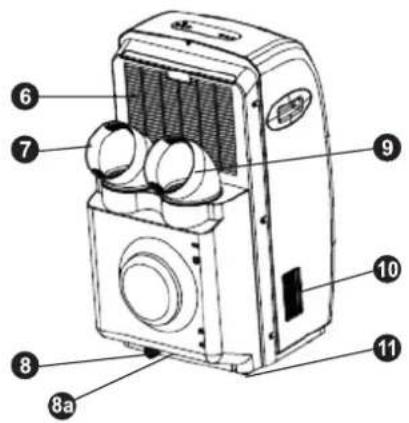

1. Kijelzös kezelöpanel.
2. A levegő irányított kifúvásának (automatikusan szabályozható) bal/jobb oldali rácsa.
3. Szellőzönyilás.
4. A levegő irányított kifúvásának (kézzel szabályozható) felső/alsó rácsa.
5. Helyváltoztatást megkönnyítő fogantyú.
6. A szürös légbemenet rácsa.
7. A levegő kimenete.
8. A lecsapódott víz leeresztő dugója.

8a. A vízelvezető cső nyílása.

1. Légbemenet.
2. A levegő kapcsológombja (a felső pozíció a bekapcsoláshoz, az alsó a kikapcsoláshoz).
3. Forgókerekek.

A – Az időbeállító nyomógombja TIMER. A légkondicionáló készülék be-/kikapcsolási idejének a beállítására vagy a beállítások törlésére szolgál.
B – A légfuvat-sebesség megváltoztatásának a nyomógombja FAN SPEED. A ventillátor működési sebességének a megváltoztatására szolgál: magas HIGH, közepes MED vagy alacsony LOW fokozat.
C – A hömérséklet nyomógombjai TEMP+, TEMP-. A helyiségben kívánatos hömérséklet beállítására szolgáló gombok.
D – A készülék üzemmódjának a kiválasztási nyomógombja MODE. A megfelelő üzemmód kiválasztására szolgál: hűtés COOL, szárítás DRY vagy ventilláció FAN.
E – A légfuvat irányának a nyomógombja SWING. A légfuvat változó/állandó irányának a beállítására szolgál.
F – Az áramforráshoz való csatlakoztatást jelző lámpa POWER.

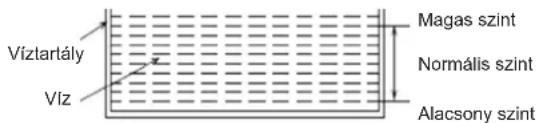

G – A tartályban lévő víz maximális szintjét mutató jelzőlámpa WATER FULL.
H – A készülék be-/ki kapcsológombja ON/OFF.

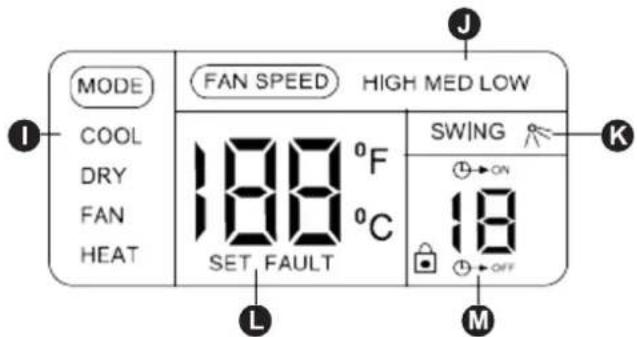

I – Üzemmód kijelzése: COOL – hütés, DRY – szárítás, FAN – ventilláció. HEAT – a fütés funkciója ebben a modellben nem működik.
J – A légfuvat sebességének a kijelzése: HIGH – magas, MED – közepes, LOW – alacsony.
K – A légfuvat irányának a kijelzése (jobb-bal).
M – Az időbeállítás kijelzése. A légkondicionáló készülék automatikus bekapcsolási ON vagy kikapcsolási OFF idejét mutatja.
L – Az előzetesen beállított hőfok SET és az üzemzavar kódjának FAULT a kijelzése. Ha a kijelzőn megjelenik a SET felirat, a kijelzett számok a beállított hőmérsékletet mutatják. Ha viszont a FAULT felirat gyullad fel, az a készülék üzemzavarjára utal, a kijelzett számok pedig az üzemzavar kódját mutatják (Id. Az öndiagnózis c. fejezetet). Ha sem a SET, sem a FAULT felirat nem világít, akkor a környezet hőmérséklete jelenik meg.

Figyelem: Az LCD kijelzön megjelenő fenti adatok csak tájékoztató jellegűek. A gyakorlatban egyedül az adott ciklusra jellemző számadatok jelennek meg.

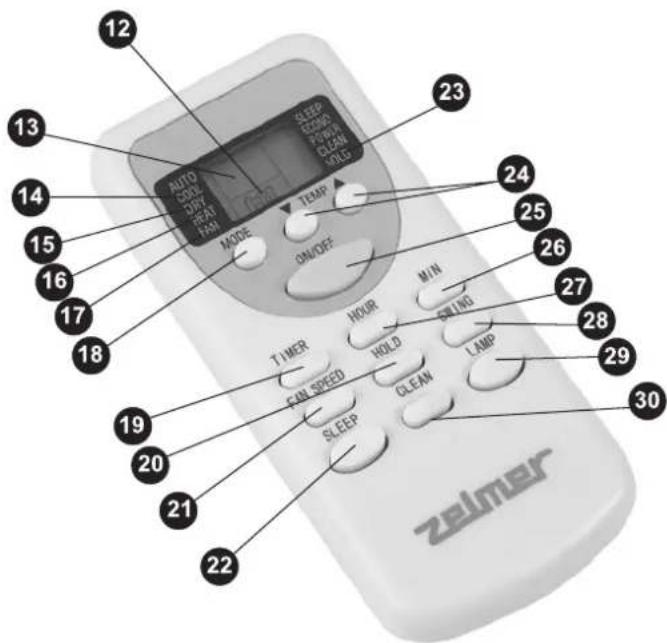

TÁVIRÁNYÍTÓ

1. A készülék beállított be-/kikapcsolási idejének vagy a pontos időnek a kijelzése.

2. A beállított höfok kijelzése.

3. Hütési üzemmód COOL

4. Szárítási üzemmód DRY.

5. Fütési üzemmód HEAT – ebben a modellben nem működik.

6. Ventillációs üzemmód FAN.

7. Üzemmód megváltoztatásának a nyomógombja MODE. A nyomógomb egymás utáni benyomása az üzemmódot változtatja: hütés COOL, szárítás DRY, ventiláció FAN.

8. Az időbeállító nyomógombja TIMER.

A készülék automatikus bekapcsolási vagy kikapcsolási idejének a beállítására szolgál. Az óra HOUR (27) nyomógombjával együtt az 1–12 tartományon belül az egy-egy órás időközönkénti órabeállításra szolgál.

1. A billentyüzetet blokkoló nyomógomb HOLD.

2. A légfuvat-sebesség megváltoztatásának a nyomógombja FAN SPEED. A nyomógomb egymás utáni benyomása a légfuvat erőségi fokozatának a megváltoztatására szolgál a magas HIGH fokozattól kezdve a közepes MED fokozaton keresztül az alacsony LOW fokozatig.

3. SLEEP nyomógomb – ebben a modellben nem működik.

4. A billentyüzet blokkolásának a kijelzője HOLD.

5. A hömérséklet nyomógombjai TEMP. A nyomógombok egyikének minden egyes megnyomása a kívánt hömérsékletet 1°C-kal felfelé vagy lefelé változtatja meg.

6. A készülék be-/ki kapcsológombja ON/OFF.

7. Az idő percbeállító programozó nyomógombja MIN. A nyomógomb segítségével a pontos idő percei állíthatók be.

8. Az idő órabeállító programozó nyomógombja HOUR. A nyomógomb segítségével a pontos idő órái, valamint a készülék automatikus be- vagy kikapcsolásának az órája állítható be.

9. A légfuvat irányának a nyomógombja SWING. A légfuvat változó (bal-jobb) / állandó irányának a beállítására szolgál.

10. LAMP nyomógomb – ebben a modellben nem működik.

11. CLEAN nyomógomb – ebben a modellben nem működik.

A távirányító műszaki leírása

Névleges feszültség 3,0 V
A processzorból kibocsátott CPU jelzés legkisebb feszültsége 2,0 V
A jelzés vételi tartománya 8 m

A pontos idő beállítása

Helyezzen be a távirányító alján található elemtartóba a megfelelő módon két darab AAA típusú elemet (vékony ceruzaelemet) (Id. a mellékelt ábrán).

Az elemek behelyezése után a távirányítón automatikusan megjelenik az idő kijelzése: 0:00.

Példaként, útmutatási jelleggel, állítsuk be az órát 10:15-re:

1. Nyomja be és kb. 3 másodpercig tartsa benyomva a HOUR (27) nyomógombot. Az idő kijelzője villogni kezd.
2. Nyomja meg többször a HOUR (27) nyomógombot, mindaddig, míg a 10 órára áll.
3. Nyomja be a MIN (26) nyomógombot, a percmutató villogni kezd. Többször megnyomva állítsa be a 15-ös értéket.
4. A beállított idő megerősítése céljából nyomja meg az ON/OFF (25) nyomógombot. Ha 15 másodpercen belül nem nyomja meg az ON/OFF (25) nyomógombot, a beállított idő automatikusan törlödik.

A LÉGKONDÍCIONÁLÓ KÉSZÜLÉK FUNKCIÓI

A légkondicionáló készülék három funkcióval rendelkezik: hütés COOL, szárítás DRY és ventiláció FAN.

A hütés höfok-tartománya 17°C-tól 31°C-ig terjed, míg a szárítás höfok-tartománya 20°C és 31°C között van.

Áramforrás

• A hálózati dugót kizárólag csak a váltóáramú, az elektromos hálózat megszakítóval rendelkező áramköréhez kapcsolódó földelt konnektorhoz csatlakoztassa.
• A hálózati kábelt ne csatlakoztassa olyan hosszabítóhoz vagy elosztóhoz, amelyhez más elektromos berendezések lettek csatlakoztatva.
• Dugja be a csatlakozó dugót a konnektorba, majd kb. 2 másodperc után hangjelzés hallatszik, ekkor a kezelőpanelen nyomja meg az ON/OFF (H) gombot vagy a távirányítón található ON/OFF (25) nyomógombot, a készülék működésbe lép.

Hűtés

1. A MODE (D) nyomógomb többszöri megnyomásával a kezelöpanelen, vagy a MODE (18) megnyomásával a távirányítón válassza ki a hütési üzemmódot. Az LCD kijelzőn a COOL feliratnak kell megjelennie. A légkondicionáló készülék hütési funkcióban való működése közben a forró levegőt elvezető tömlőt valamint a légbemeneti tömlőt feltétlenül vezesse ki a helyiségen kívülre, pl. az ablakon keresztül.
2. A TEMP+ vagy a TEMP- (C) nyomógombok megnyomásával a kezelőpanelen vagy a TEMP (24) megnyomásával a távirányítón válaszsza ki a helyiség kívánt hömérsékletét, a 17°C – 31°C tartományon belül.
3. A FAN SPEED (B) gombot nyomja meg a kezelőpanelen vagy a FAN SPEED (21) nyomógombot a távirányítón, és válassza ki a légfuvat megfelelő sebességét: magas HIGH, közepes MED, vagy alacsony LOW fokozatot.
4. Nyomja meg a SWING (E) nyomógombot a kezelőpanelen vagy a SWING (28) gombot a távirányítón, és állítsa be a légfuvat irányát.

Amikor az LCD kijelzőn látható lesz a SWING jel, ez azt jelenti, hogy a légfuvat változó (bal-jobb) iránya lett beállítva. Ellenkező esetben a légfuvat állandó irányú lesz.

Az üzemeltetés megkezdése előtt kézzel be lehet állítani a levegő irányított kifúvásának felső/alsó rácsait (4).

Figyelem: A hütési teljesítmény növelése céljából tartsa be az alábbi utasításokat.

1. Ha a helyiség napos oldalon van, húzza be a sötétítőfüggönyt.
2. A légkondicionáló készüléket ne tegye más hőforrás közelébe.

Szárítás

1. Az adott helyiség hatékonyabb szárítása céljából zárja be az ablakokat és az ajtót.
2. Nyomja meg többször a MODE (D) nyomógombot a kezelőpanelen vagy a MODE (18) gombot megnyomva a távirányítón válassza ki a szárítási üzemmódot. Az LCD kijelzőn megjelenik a DRY felirat.
   A szárítási üzemmód alatt a légfuvat sebességét nem lehet változtatni, azaz a készülék a FAN SPEED nyomógombra nem reagál.
3. A szárítási funkció esetében a légkondicionáló készülék a légbemeneti tömlő felszerelése nélkül használható.

Ventilláció

1. A ventilláció funkciója során a készülék csak a légáramlatot fogja szabályozni, ami azt jelenti, hogy a helyiségbe áramló levegő nem lesz sem hűtve, sem pedig szárítva.
2. A MODE (D) nyomógomb többszöri megnyomásával a kezelőpanelen vagy a MODE (18) gomb megnyomásával a távirányítón válassza ki a ventillációs üzemmódot. Az LCD kijelzőn a FAN jelzésnek kell megjelennie. A légkondicionáló készülék ventillációs funkcióban történő üzemelése során a légelvezető tömlő végét feltétlenül vezesse ki a helyiségen kívülre, pl. az ablakon keresztül.
3. A készülék nem működhet ventillátorként zárt rendszerben a levegő kintről való felvétele nélkül, ezért a légbementi tömlőt feltétlenül fel kell szerelni.
4. Nyomja meg a FAN SPEED (B) nyomógombot a kezelőpanelen vagy a FAN SPEED (21) gombot a távirányítón, hogy kiválassza a megfelelő légfuvat-sebességet: magas HIGH, közepes MED, vagy alacsony LOW fokozatot.

A KÉSZÜLÉK AUTOMATIKUS BE-/KIKAPCSOLÁSA A KEZELÖPANEL SEGÍTSÉGÉVEL

A készülék automatikus bekapcsolási idejének a beállítása céljából nyomja meg a TIMER (A) nyomógombot, az LCD kijelzőn megjelenik a „ ON ” jel. A TIMER (A) nyomógombot néhányszor megnyomva állítsa be az időt, aminek elteltével a légkondicionáló készüléknek be kell indulnia. A TIMER (A) nyomógomb minden egyes megnyomása az értéket egy-egy órával növeli. A beállítás az órák 1–12 értéktartományán belül változhat.

A működő készülék automatikus kikapcsolási idejének a beállítása céljából nyomja meg a TIMER (A) nyomógombot, az LCD kijelzőn pedig megjelenik a „ ∅ OFF ” jel. A TIMER (A) nyomógombot néhányszor megnyomva állítsa be az időt, amelynek elteltével a légkondicionáló készüléknek ki kell kapcsolnia. A TIMER (A) nyomógomb minden egyes megnyomása az értéket egy-egy órával növeli. A beállítás az órák 1–12 értéktartományán belül változhat.

Figyelem: A TEMP+ valamint TEMP- nyomógombok 2 másodpercnél hosszabb ideig tartó egyidejű megnyomása a gombok blokkolását okozza. Ekkor az LCD kijelzőn megjelenik a ☐ jel. Ezeknek a nyomógomboknak az ismételt egyidejű megnyomása a kezelőpanel billentyűzetének a blokkolását kioldja, a ☐ jel pedig eltűnik az LCD kijelzőről.

A KÉSZÜLÉK AUTOMATIKUS BE-/KIKAPCSOLÁSA A TÁVIRÁNYÍTÓ SEGÍTSÉGÉVEL

A készülék automatikus bekapcsolási idejének a beállítása céljából nyomja meg a TIMER (19) nyomógombot. A távirányító LCD kijelzőjén megjelenik a „ ON ” jel és a készülék utoljára beállított bekapcsolási ideje az alábbi formában: 1–12H. Például a „4H” jelzés azt jelenti, hogy a készülék 4 óra múlva automatikusan bekapcsol.

A készülék automatikus bekapcsolásának a beállítása/megváltoztatása céljából nyomja be a HOUR (27) nyomógombot. A HOUR (27) nyomógomb egyszeri megnyomása az érték egy órával való növekedését okozza az 1–12 értéktartományon belül. Ha az érték eléri a 12-t, a HOUR (27) gomb következő benyomása az 1-es értékre való visszatérést eredményezi.

A működő készülék automatikus kikapcsolásának a beállítása céljából a távirányító segítségével, nyomja meg a TIMER (19) nyomógombot. A kijelzőn ekkor megjelenik a „∅→OFF” jel és a készülék utoljára beállított kikapcsolási ideje az alábbi formában: 1–12H. Például a 4H jelzés ebben az esetben azt jelenti, hogy a készülék 4 óra múlva automatikusan kikapcsol.

A készülék automatikus kikapcsolásának a beállítása/megváltoztatása céljából nyomja be a HOUR (27) gombot. A HOUR (27) egyszeri benyomása az érték egy órával való növekedését okozza az 1–12 értéktartományon belül. Ha az érték eléri a 12-t, a HOUR (27) gomb következő benyomása az 1-es értékre való visszatérést eredményezi.

A LECSAPÓDOTT VÍZ ELVEZETÉSI MÓDJAI

FIGYELEM: Az adott készüléknek az alábbi vízelvezetési módok közül az egyik felel meg. Ellenőrizze a megfelelő módszert és a vizet a megfelelő szintig vezesse el.

1. mód: Vízelvezetési funkció a rendszer szivattyújával – automatikus vízelvezetés

2. Függetlenül attól, hogy a készülék melyik üzemmódban működik, ha a tartályban lévő víz szintje ALACSONY, a vízszivattyú vagy a rendszer szivattyúja nem működik, a légkondicionáló készülék pedig a beállított üzemmódban működik.

3. Ha a vízszint a tartályban NORMÁLIS, a rendszer szivattyúja működik, a vízszivattyú viszont nem, a légkondicionáló készülék pedig a beállított üzemmódban működik.
4. Ha a vízszint a tartályban MAGAS, akkor a vízszivattyú 10 percen keresztül fog működni. Ezt követően, amennyiben a vízszint az ALACSONY/NORMÁLIS szintre esik vissza, a készülék a beállított üzemmódban fog működni tovább. Ha viszont a víz továbbra is a MAGAS szinten marad, a vízszivattyú nem fog tovább működni, a készülék pedig kikapcsol. A WATER FULL (G) jelzőlámpája a kezelőpanelen világítani fog, az LCD kijelzőn pedig megjelenik az E5 hibakód. Ebben az esetben csavarja ki a víz leeresztő dugóját és a tartályból eressze le a vizet.

2. mód: A víz kézi irányítású levezetése

Amikor a tartályban lévő víz szintje MAGAS, a készülék nem működik tovább, a kezelőpanelen pedig felgyullad a WATER FULL (G) jelzőlámpája. Az LCD kijelzőn pedig megjelenik az E5 hibakód. Nyomja meg kb. 2 másodpercre egyszerre a SWING (E) és a TIMER (A) nyomógombot. A víz ekkor a készülék hátoldalán elhelyezkedő vízelvezető tömlön keresztül eltávozik. Amikor a víz szintje az ALACSONY szintig csökken, a készülék a vízelvezetést leállítja. Nyomja meg ekkor az ON/OFF (H) nyomógombot, hogy a készülék folytassa a normális működését.

TISZTÍTÁS ÉS KARBANTARTÁS

1. A tisztítás vagy karbantartás megkezdése előtt a készüléket kapcsolja ki a konnektorból.
2. A készülék burkolatának a tisztításához ne használjon erős detergenseket emulzió, folyékony súroló vagy tisztítópaszta stb. formájában. Azok, többek között, eltávolíthatják a készüléken található információs grafikai jelzéseket.

3. A készülék burkolatát nedves ruhával törölje le.

4. Ha a légszűrő a nagy mennyiségű szennyezéstől vagy portól eldugul, az a kifúvott levegő mennyiségének a csökkenését okozza. A légszűrőt kéthetente egyszer tisztítsa.

A légszűrő felnyitása és tisztítása

1. A légszüröt húzza ki egyenesen felfelé – lásd a mellékelt ábrán.
2. Mossa ki a szüröt azt semleges hatású mosószeres meleg vízbe (kb. 40°C) merítve.
3. Öblítse ki a szűrőt a mosószerből és napfénytől védett helyen szárítsa meg.
4. A szüröt szerelje vissza ugyanarra a helyre.

A SZEZON KEZDETE ELÖTT

1. Ellenörizze, hogy a levegő bemeneti és kifúvó nyílásai nincsenek-e eldugulva.
2. A légkondicionáló készülék beindítása előtt ellenőrizze, hogy a légszűrő a megfelelő módon van-e betéve. Ha a légszűrő ki van húzva, a por, szennyezések és egyéb idegen elemek a készülék helytelen működését okozhatják.

A SZEZON BEFEJEZÉSE ELÖTT

1. Kapcsolja ki a légkondicionáló készüléket és a csatlakozó dugóját húzza ki a konnektorból.
2. Tisztítsa ki a légszűrőt és a készülék egyéb részeit.
3. A lecsapódott víz elvezetése céljából húzza ki a leeresztő dugót. Ezután indítsa be a légkondicionáló készüléket a ventilátor üzemmódban és kb, fél napig hagyja így működni, hogy a berendezés jól kiszáradjon.
4. A készüléket takarja le, hogy ne porosodjon vagy ne piszkolódjon be.

A HIBÁK FELTÁRÁSA ÉS ELHÁRÍTÁSA

Mielött a szervízhez fordulna, olvassa el az alábbi táblázatot:

Probléma Ellenőrizze, hogy Megoldás
A légkondíionáló készülék nem működik.	Van-e áram?A csatlakozó dugó be van-e dugva a konnektorba?Nem csapott-e ki a biztosíték?Nem világít-e a víztartály kijelzője?A víztartály a megfelelő módon van-e betéve?A működési idő a megfelelő módon lett-e beállítva?	Csatlakoztassa a hálózati dugót a konnektorhoz.Cserélje ki a biztosítékot.Ürítse ki a víztartályt.A tartályt a megfelelő pozícióban tegye be.Változtassa meg az időbeállítást.
Alacsony hatásfokú hűtés. A levegő bemeneti és kifúvó nyllásai nincsenek-e el-dugulva?Nincs-e más hőforrás a helyiségben?A légszűrők nem szennyezettek-e?A hőmérséklet a megfelelő módon lett-e beállítva?A légfuvat sebessége megfelelő-e?	Biztosítsa a szabad légáramlatot.Távolítsa el a hőforrást a helyiségből.Tisztítsa ki a szűrőt.Változtassa meg a beállított hőmérsékletet.A ventilátor sebességét állítsa a magas fokozatra.
Túl nagy zaj és rezgés	A készülék lapos és egyenletes felületen áll-e?	A készüléket állítsa lapos és egyenletes felületre.
A légkondicionáló készülék ön-magától be- illetve kikapcsol.	Megfelelő-e az áramforrás feszültsége?A légkifúvó vezeték nincs-e megtörve vagy eldugulva?Van-e külön légkifúvó felszerelve?	Ellenőrizze az áramforrást.Ügyeljen arra, hogy a légkifúvás vízszintes helyzetű legyen.Ellenőrizze a meleg levegő megfelelő elvezetését.

FIGYELEM: Abban az esetben, ha a légkondicionáló készülék a fenti táblázatban leírtak alkalmazása ellenére nem működik a megfelelő módon, azonnal kapcsolja ki a készüléket a konnektorból és forduljon hálózat kijelölt szervízéhez.

AZ ÖNDIAGNÓZIS FUNKCIÓJA

A légkondicionáló készülék beépített diagnosztizáló rendszerrel rendelkezik, amelynek feladata a felhasználó tájékoztatása a készülék szabálytalan működéséről.

Üzemzavar kódja Az üzemzavar diagnosztizálása
E2 A beszívott levegő hőmérséklet-mérési rendellenessége.
E3 A készülék túl magas működési hőmérséklete.
E4 A készülék rendellenességekkel szembeni védelme.
E5	A lecsapódott víz túl magas szintje.

A KÉSZÜLÉK IDŐSZAKOS FELÜLVIZSGÁLATA

1. A 10–14 havi rendszeres használat után végeztesse el a készülék kötelező felülvizsgálatát.
2. A készülék felülvizsgálatának az igényét jelezze hálózat kijelölt szervíze felé.
3. A készülék ellenőrzésével kapcsolatos költségeket a felhasználó viseli.

KÖRNYEZETVÉDELEM - ÓVJUK KÖRNYEZETÜNKET

A karton csomagolás javasoljuk leadni a hulladékgyűjtő helyre.

A polietilén (PE) zsákot dobja műanyag gyűjtő konténerbe. A hálózatból való kikapcsolás után a használt készüléket szétszerelni, a műanyag alkatrészeket leadni másodlagos nyersanyag felvásárló helyen.

A fém alkatrészeket leadni a MÉH-be.

Nem dobható ki háztartási hulladékkal együtt !!!

A garancia feltételei a termék eladási országában érvényes előírások szerint.

Gyártó nem vállal felelősséget azon hibákért, amelyet a nem rendeltetésszerű, vagy helytelen használat eredményez. A garancia nem terjed ki arra a készülékre, amelyen fel nem jogosított személy általi javítás állapítható meg. Gyártó fenntartja magának a jogot a termék módosítására tetszőleges időpontban, előzetes értesítés nélkül az előirásoknak, szabványoknak, direktiváknak való megfelelőség, vagy konstrukciós, kereskedelmi, esztétikai és egyéb okok miatt.

Cuprins
