Тип продукта	Портативный кондиционер
Модель	23Z011
Бренд	Zelmer
Холодопроизводительность	9000 BTU/ч (прибл.)
Электропитание	220-240 В~, 50 Гц
Потребляемая мощность (охлаждение)	1050 Вт (прибл.)
Хладагент	R290 (пропан) / R410A (не указано, предполагается R290 для портативных устройств)
Воздушный поток (макс.)	350 м³/ч (прибл.)
Уровень шума	≤ 65 дБ(А) (прибл.)
Габариты (Ш x В x Г)	48 x 84,5 x 45 см
Вес нетто	28 кг (прибл.)
Диапазон температур (охлаждение)	17°C - 31°C
Диапазон температур (осушение)	20°C - 31°C
Режимы работы	Охлаждение, Осушение, Вентиляция
Скорости вентилятора	Высокая, Средняя, Низкая
Таймер	1-12 часов авто вкл/выкл
Пульт ДУ	Да (дальность 8 м)
Слив воды	Автоматический насос или ручной слив
Воздушный фильтр	Моющийся (очищать каждые 2 недели)
Колесики	Да
Длина шланга (вытяжной)	50-200 см (рекомендуемая макс. 180 см)
Комплект для раздвижного окна	67,5-123 см
Класс безопасности	Класс I (с заземленной вилкой)
Сертификаты	CE, LVD, EMC
Комплект поставки	Гибкий шланг с переходником, оконный переходник, комплект для раздвижного окна

Часто задаваемые вопросы - 23Z011 Zelmer

Как правильно установить вытяжной шланг?

Прикрепите один конец вытяжного воздуховода к переходнику на кондиционере и закрутите его на 2-3 полных оборота. Держите воздуховод как можно короче (от 60 до 180 см) и в горизонтальном положении. Не изгибайте его резко и не удлиняйте более 200 см.

Почему загорается индикатор 'WATER FULL' и как слить воду?

Индикатор 'WATER FULL' указывает на то, что контейнер для воды полон. Устройство остановится и отобразит код ошибки E5. Для автоматического слива насос будет работать в течение 10 минут. Для ручного слива одновременно нажмите кнопки SWING и TIMER на 2 секунды для начала слива. Опустошите контейнер через выпускную пробку.

Как часто нужно чистить воздушный фильтр?

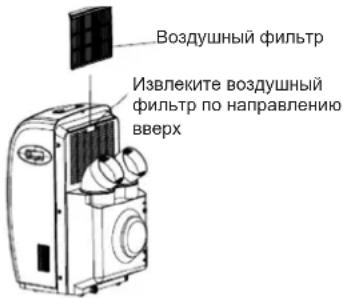

Чистите воздушный фильтр каждые две недели. Снимите его, потянув вверх, промойте теплой водой (около 40°C) с мягким моющим средством, прополощите и высушите в затененном месте перед установкой обратно.

Можно ли использовать кондиционер без вытяжного шланга?

Только в режиме осушения (DRY) кондиционер может работать без вытяжного шланга. Для режимов охлаждения (COOL) и вентиляции (FAN) шланг должен быть подключен к внешнему отверстию для отвода горячего воздуха.

Что означают коды ошибок на дисплее?

E2: Неисправность датчика температуры всасываемого воздуха. E3: Прибор работает при слишком высокой температуре. E4: Защита прибора от неисправностей. E5: Слишком высокий уровень воды (требуется слив). Если проблемы не исчезают, обратитесь в авторизованный сервисный центр.

Как установить таймер для автоматического включения/выключения?

На панели управления нажимайте TIMER несколько раз, чтобы установить задержку (1-12 часов). На дисплее отображается '⊕→ON' для автоматического включения или 'OFF' для автоматического выключения. На пульте нажмите TIMER, затем используйте HOUR для настройки. Подтвердите нажатием ON/OFF.

Какие минимальные зазоры требуются вокруг устройства?

Обеспечьте зазор не менее 50 см от стен или препятствий со всех сторон для надлежащего воздушного потока.

Почему охлаждение слабое?

Проверьте, не заблокированы ли входные/выходные отверстия воздуха, не загрязнен ли воздушный фильтр, есть ли в комнате другие источники тепла, правильно ли установлена температура, или низкая ли скорость вентилятора. Убедитесь, что вытяжной шланг правильно установлен и не перегнут.

Можно ли использовать удлинитель с кондиционером?

Нет. Включайте кондиционер непосредственно в заземленную розетку переменного тока. Не используйте многорозеточное устройство или удлинитель, так как это может привести к перегреву или пожару.

Как хранить кондиционер в конце сезона?

Отключите от сети и очистите фильтр. Слейте всю воду, сняв выпускную пробку. Включите режим вентиляции на полдня для просушки внутренних частей. Храните устройство вертикально в сухом, защищенном месте.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ 23Z011 Zelmer

Указания по технике безопасности 37

Техническая характеристика .... 38

Установка 38

Описание кондиционера ....40

Устройство кондиционера ....40

Панель управления ....40

Жидкокристаллический дисплей 40

Правила пользования пультом дистанционного управления 41

Режимы работы кондиционера ....41

Автоматическое включение/выключение прибора с помощью панели управления 42

Автоматическое включение/выключение прибора с помощью пульта дистанционного управления 42

Способы отвода конденсата 42

Очистка и консервация 42

Перед началом сезона 43

По окончании сезона 43

Обнаружение и устранение неисправностей ....43

Периодические техосмотры 43

Экология – Забота о окружающей среде ....43

Уважаемые Пользователи!

Просим внимательно ознакомиться с настоящей инструкцией по обслуживанию. Особое внимание необходимо обратить на правила техники безопасности. Просим сохранить инструкцию, чтобы ею можно было пользоваться в ходе дальнейшей эксплуатации прибора.

ВВЕДЕНИЕ

• Кондиционер - это дорогой прибор, поэтому рекомендуем поручить его установку опытному специалисту. В противном случае не исключены не только материальные потери, но также неправильная работа и уменьшение эффективности кондиционера.
• Фирма Zelmer SA не несет ответственности за аварии кондиционера, происшедшие вследствие его неправильной установки.

УКАЗАНИЯ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ

– Прежде чем пользоваться кондиционером, внимательно прочитайте настоящую инструкцию по эксплуатации.
- Подключайте кондиционер только к сети переменного тока с заземлением. Убедитесь, что напряжение в сети соответствует напряжению, указанному на заводском щитке кондиционера.
– Ставьте кондиционер всегда только на стабильную, ровную поверхность.
– Всегда отсоединяйте прибор от питающей сети, если Вы им не пользуетесь или перед очисткой.
– Не вынимайте вилку из розетки, вытягивая ее за провод.
- Не включайте кондиционер, если питающий сетевой провод или корпус нагревательного элемента имеют видимые повреждения.

Если питающий провод будет поврежден, то, чтобы избежать аварийных ситуаций, его замену необходимо поручить специалистам. Ремонт прибора могут выполнять только квалифицированные специалисты. Неправильно выполненный ремонт может создать серьезную угрозу для пользователя. В случае появления неполадок рекомендуем обратиться в авторизованный сервисный пункт сети.

– Не устанавливайте кондиционер в следующих местах:
- вблизи источников воды и в тех местах, где прибор может иметь непосредственный контакт с водой,
- в местах, где возможно попадание масла на прибор,
- в местах воздействия прямых солнечных лучей,
• в теплицах.
- Не просовывайте пальцы и какие-либо посторонние предметы в воздуховыбросные отверстия. Не позволяйте детям играть кондиционером.
– Для обеспечения надежной работы компрессора кондиционер должен всегда находиться в вертикальном положении.
- Во избежание перегрева не накрывайте кондиционер и никогда не закрывайте вентиляционные отверстия работающего кондиционера.
- Не рекомендуется использовать для мытья корпуса агрессивные детергенты в виде молочка, пасты, эмульсии и т.п., которые могут поцарапать очищаемую поверхность и стереть надписи: графические символы, деления, предупреждающие знаки и т.п.
- Не разрешайте пользоваться прибором детям и лицам с ограниченными физическими, мануальными и умственными возможностями, не имеющим опыта и умения, до тех пор, пока они не будут обучены и ознакомлены с инструкцией по эксплуатации прибора.
- Не позволяйте детям пользоваться или играть прибором.

Правила пользования пультом дистанционного управления

– Убедитесь в отсутствии преград между пультом дистанционного управления и приемником внутри кондиционера. В противном случае кондиционер не будет работать.
– Не допускайте попадания на пульт каких-либо жидкостей.
– Предохраняйте пульт от воздействия высоких температур и прямых солнечных лучей.
– Не оставляйте пульт в зоне воздействия электромагнитного излучения, генерируемого другими бытовыми приборами.

Убедитесь, что Вам понятны все приведенные выше указания.

ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА

Технические параметры указаны на заводском щитке прибора.

Кондиционер имеет I класс изоляции. Питающий электропровод и вилка имеют заземление.

Кондиционер отвечает требованиям действующих норм.

Прибор отвечает требованиям директив:

Директива по низковольтному оборудованию (LVD) – 2006/95/EC. –

Директива по электромагнитной совместимости (EMC) – 2004/108/EC. –

Прибор маркирован знаком соответствия СЕ.

УСТАНОВКА

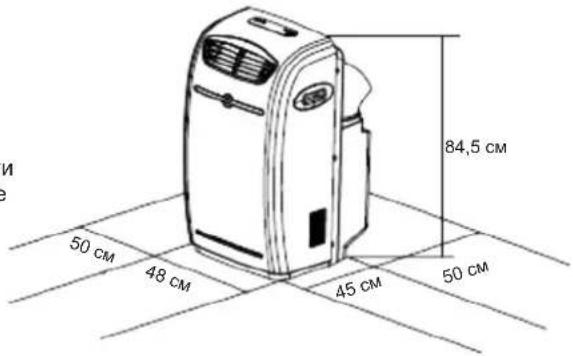

Выбор места для установки кондиционера

Мобильный кондиционер должен быть установлен на ровной поверхности так, чтобы не были закрыты воздуховыбросные отверстия. Располагайте прибор на расстоянии не менее 50 см от стен или других предметов.

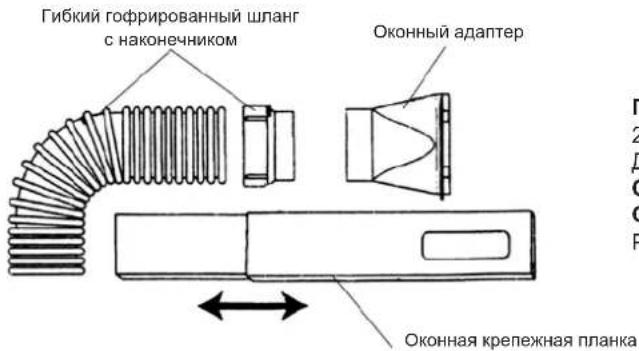

Аксессуары

Гибкий гофрированный шланг с наконечником

2 комплекта, 4 элемента

Длина шланга от 50 см до 200 см

Оконный патрубок 2 комплекта, 2 элемента

Оконная крепежная планка 1 комплект, 2 элемента

Размер от 67,5 см до 123 см

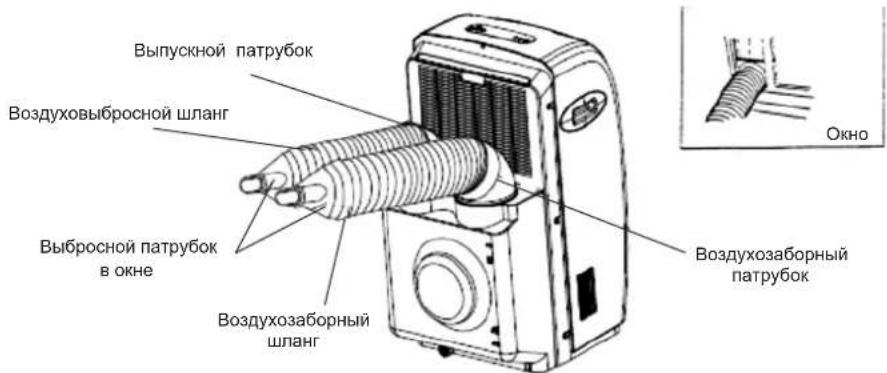

Способ монтажа воздухозаборных и воздуховыбросных шлангов

1. Вставьте один конец воздуховыбросного шланга в выпускной патрубок в кондиционере и закрепите шланг в патрубке, выполняя 2–3 полных оборота.
2. Установите второй патрубок (выбросной) в ближайшем окне.
3. Таким же образом подсоедините воздухозаборный шланг.

Внимание: Воздуховыбросной шланг может растягиваться от 60 см до 180 см. Рекомендуем, чтобы длина шланга была как можно короче.

Постарайтесь в ходе монтажа удерживать воздуховыбросной шланг горизонтально, не удлиняйте и не наращивайте искусственно имеющийся гофрированный шланг – это может привести к аварии.

Монтаж шлангов

Если воздуховыбросной шланг негерметичный, подсоедините его заново. Сначала отсоедините наконечник шланга, вращая на 2–3 полных оборота, затем вращательным движением вставьте в патрубок, как показано на рисунке ниже.

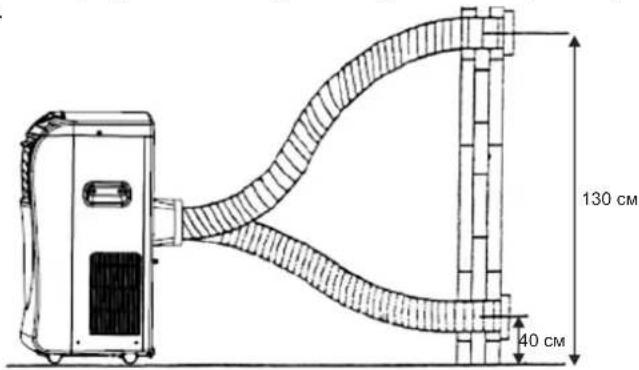

Правильный вывод шлангов показан на рисунке ниже. В случае вывода шлангов через стену отверстия в стене должны располагаться на высоте от 40 см до 130 см.

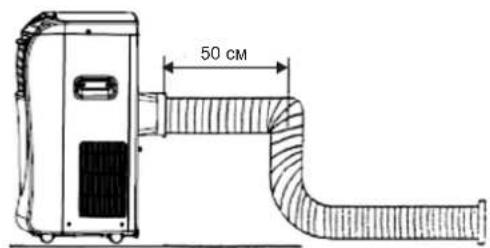

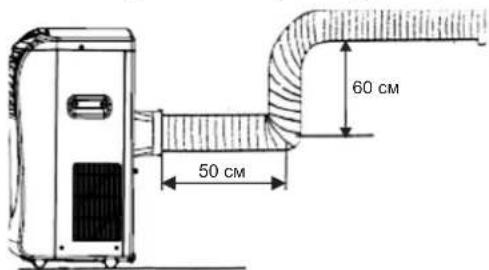

Если появится необходимость изогнуть воздуховыбросной шланг, то во время монтажа руководствуйтесь нижеприведенными рисунками.

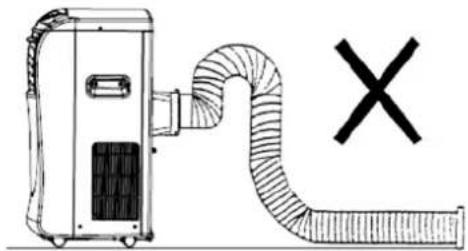

Пример неправильного расположения воздуховыбросного шланга. Избегайте изгибов шланга, так как это может привести к перегреву прибора и к его аварии.

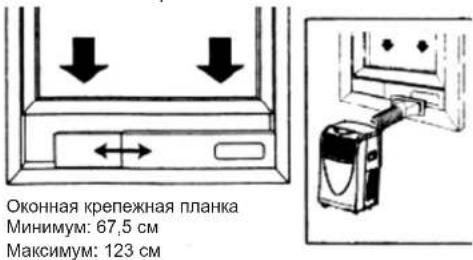

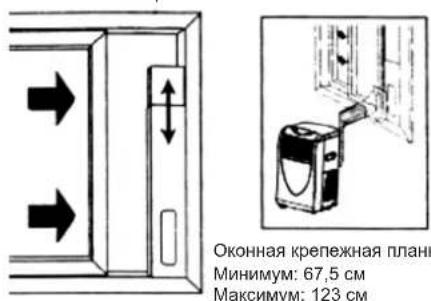

Вывод шланга через окно

Кондиционер укомплектован оконной крепежной планкой, приспособленной как для вертикальных, так и горизонтальных окон, которая облегчает вывод воздуховыбросных/воздухозаборных шлангов в/из кондиционера. Однако, в случае определенных типов окон может быть необходима модификация некоторых аспектов установки. Следуйте указаниям, представленным ниже на рисунках, которые касаются минимального и максимального открытия окна.

Горизонтальное окно

Вертикальное окно

Крепежную планку нужно привинтить двумя болтами на планке 2, как показано ниже на рисунке.

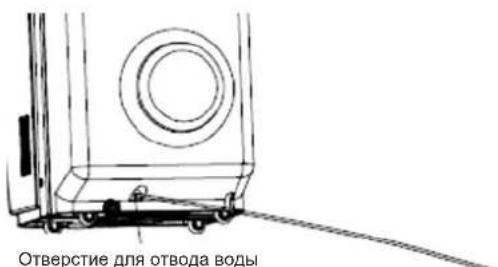

Установка дренажной трубки

Вставьте дренажную трубку в отверстие для отвода воды сзади кондиционера. Чтобы избежать нарушения нормальной работы электрического контроля, особое внимание следует обратить на укладку трубки в правильном положении, как показано ниже на рисунке.

ОПИСАНИЕ КОНДИЦИОНЕРА

Мобильные кондиционеры – это устройства, которые поддерживают в помещении определенную температуру, подвижность и влажность воздуха. Благодаря универсальным свойствам кондиционеров их можно использовать в различных ситуациях и в различных помещениях. Мобильные кондиционеры могут работать в режимах охлаждения, осушения воздуха и вентиляции. Настоящий кондиционер запроектирован специально для охлаждения небольших жилых и офисных помещений.

Рекомендуется использовать кондиционер при температур в помещении от 17°C до 35°C.

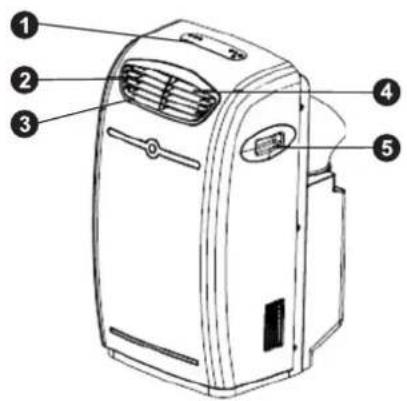

УСТРОЙСТВО КОНДИЦИОНЕРА

1. Панель управления с дисплеем.
2. Направляющие левые/правые жалюзи (регулируются автоматически).
3. Вентиляционное отверстие.
4. Направляющие верхние/нижние жалюзи (регулируются вручную).
5. Ручка для переноса
6. Воздухозаборная решетка с фильтром.
7. Патрубок вывода воздуха.
8. Пробка слива конденсата.

8a. Отверстие для дренажной трубки.

1. Воздухозаборный патрубок.

2. Переключатель воздуха (верхнее положение - включение, нижнее положение - выключение).

3. Колесики.

A – Кнопка таймера TIMER. Предназначена для установки момента включения/выключения кондиционера или отмены настроечных параметров.
В – Кнопка изменения скорости выдува воздуха FAN SPEED. Предназначена для изменения скорости работы вентилятора: высокая HIGH, средняя MED или низкая LOW.
С – Кнопки выбора температурного режима TEMP+, TEMP-. Предназначены для установки необходимой температуры в помещении.
D – Кнопка выбора режима работы кондиционера MODE. Предназначена для выбора необходимого режима работы: охлаждение COOL, осушение DRY или вентиляция FAN.
E – Кнопка направления выдува воздуха SWING. Предназначена для выбора переменного /постоянного направления выдува воздуха.
F – Индикатор подсоединения к источнику напряжения POWER.
G – Индикатор максимального уровня воды в резервуаре WATER FULL.
Н – Кнопка включения/выключения кондиционера ON/OFF.

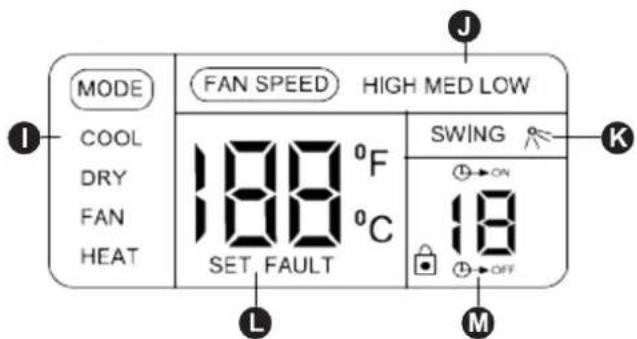

ЖК-ДИСПЛЕЙ

I – Индикатор режима работы: COOL – охлаждение, DRY – осушение, FAN – вентиляция. HEAT – в данном кондиционере обогрев неактивный.

J – Индикатор скорости выдува воздуха: HIGH – высокая, MED – средняя, LOW – низкая.

К – Индикатор направления выдува воздуха (вправо – влево).

М – Таймер. Показывает время автоматического включения ON или выключения OFF кондиционера.

L – Индикатор установленной температуры SET и кода аварии FAULT. Когда на дисплее появится индикатор SET, высвечиваемые цифры будут показывать заданную температуру. Светящийся индикатор FAULT сигнализирует аварию, а высвечиваемые на дисплее цифры будут показывать код аварии (см. раздел: Режим самодиагностики). В случае, если не светится ни индикатор SET, ни FAULT – высвечивается температура окружения.

Внимание: цифры на ЖК-дисплее выше приведены только в качестве примера. На практике будут высвечиваться цифры, соответствующие данному циклу.

ПУЛЬТ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ

1. Показатель запрограммированного времени включения/выключения прибора или текущего времени.
2. Индикатор запрограммированной температуры.
3. Режим охлаждения COOL.
4. Режим осушения DRY.
5. Режим обогрева НЕАТ – в данной модели неактивный.
6. Режим вентиляции FAN.
7. Кнопка выбора режима работы MODE. Каждое нажатие на кнопку выбора режима работы изменяет режим работы на охлаждение COOL, осушение DRY, вентиляцию FAN.
8. Кнопка таймера TIMER.

Предназначена для программирования времени автоматического включения/выключения прибора. Вместе с часовой кнопкой HOUR (27) позволяет устанавливать время в пределе 1–12 часов с одночасовым перерывом.

1. Кнопка блокады клавиатуры HOLD
2. Кнопка изменения скорости выдува воздуха FAN SPEED. Каждое нажатие на кнопку изменяет скорость выдува воздуха от высокой HIGH, до средней MED и низкой LOW.
3. Кнопка SLEEP – в данной модели неактивная.
4. Индикатор блокады клавиатуры HOLD.
5. Кнопки температурного режима TEMP. Каждое нажатие на одну из кнопок изменяет заданную температуру на 1°C вверх или вниз.
6. Кнопка включения/ выключения прибора ON/OFF.
7. Кнопка MIN для программирования времени в минутах. С помощью этой кнопки можно установить актуальное время в минутах.
8. Часовая кнопка HOUR для программирования времени. С помощью этой кнопки можно установить актуальное время в часах и время автоматического включения/ выключения прибора в часах.
9. Кнопка направления выдува воздуха SWING. Предназначена для выбора переменного /постоянного.

Техническая спецификация пульта дистанционного управления

Номинальное напряжение 3,0 V
Минимальное рабочее напряжение 2,0 V
Радиус приема сигналов 8 м

Установка текущего времени

Вложите правильно две батарейки AAA (тонкие пальчиковые) в соответствующее отделение в нижней части пульта (см. рисунок рядом).

После вложения батареек в пульт автоматически будет высвечиваться время: 0:00.

Например, необходимо установить время на 10:15:

1. Нажмите и держите кнопку HOUR (27) ок. 3 секунд. Начнет пульсировать показатель времени.
2. Несколько раз нажмите на кнопку HOUR (27), пока не установится время в часах: 10.
3. Нажмите на кнопку MIN (26), начнет пульсировать индикатор минутника. Нажимая на него несколько раз, установите минуты: 15.
4. С целью подтверждения установленного времени нажмите на кнопку ON/OFF (25). Если кнопка ON/OFF (25) не будет нажата в течение 15 секунд, то установленное время будет аннулировано.

РЕЖИМЫ РАБОТЫ КОНДИЦИОНЕРА

Кондиционер может работать в трех режимах: охлаждения COOL, осушения DRY и вентиляции FAN.

Диапазон температуры для охлаждения: от 17°C до 31°C, а для осушения диапазон температур колеблется от 20°C до 31°C.

Источник питания

• Вилку питающего сетевого провода необходимо подсоединять только к соответствующей розетке с защитным контактом, подсоединенным к проводу заземления электросети.
• Не подключайте прибор через удлинитель или разветвитель, если к ним подключены другие электроприборы.
• Вставьте вилку сетевого провода в розетку сети. Когда через ок. 2 секунд раздастся звуковой сигнал, нажмите на кнопку ON/OFF (H) на панели управления или ON/OFF (25) на пульте. Устройство начнет работать.

Режим охлаждения

1. Несколько раз нажмите на кнопку MODE (D) на панели управления или MODE (18) на пульте. Установите режим охлаждения. На ЖК-дисплее должен появиться символ COOL. Во время работы кондиционера в режиме охлаждения необходимо вывести наружу воздухозаборный шланг и воздуховыбросной шланг, через который удаляется нагретый воздух (напр., через окно).
2. Нажимая на кнопки TEMP+ или TEMP- (C) на панели управления или TEMP (24) на пульте, установите нужную Вам температуру воздуха в помещении в диапазоне от 17°C до 31°C.
3. Нажмите на кнопку FAN SPEED (B) на панели управления или FAN SPEED (21) на пульте, чтобы установить соответствующую скорость выдува воздуха: высокую HIGH, среднюю MED или низкую LOW.
4. Нажмите на кнопку SWING (E) на панели управления или SWING (28) на пульте, чтобы установить направление выдува воздуха.

Когда на ЖК-дисплее появится символ SWING , это значит, что установлено переменное направление выдува воздуха (влевовправо). В противном случае воздух будет выдуваться только в одном направлении.

Перед включением кондиционера можно вручную отрегулировать позицию верхних/нижних жалюзи (4) для выбора желаемого направления воздушного потока.

Внимание: Чтобы увеличить эффективность охлаждения, необходимо соблюдать следующие указания.

1. При работе кондиционера на охлаждение в солнечный день закрывайте окна шторами или жалюзи.
2. Не располагайте кондиционер вблизи других источников тепла.

Режим осушения

1. Для повышения эффективности осушения воздуха закройте окна и двери.
2. Нажимая несколько раз на кнопку MODE (D) на панели управления или MODE (18) на пульте, установите режим осушения. На ЖК-дисплее появится символ DRY.
   В режиме осушения отсутствует возможность изменения скорости вентилятора, поэтому кнопка FAN SPEED неактивная.
3. В режиме осушения можно использовать кондиционер без воздухозаборного шланга.

Режим вентиляции

1. Режим работы кондиционера, при котором он не охлаждает и не обогревает воздух, а просто используется для обеспечения циркуляции воздуха по всему помещению.
2. Нажимая несколько раз на кнопку MODE (D) на панели управления или MODE (18) на пульте, установите режим вентиляции. На ЖК-дисплее должен появиться символ FAN. Во время работы кондиционера в режиме вентиляции необходимо вывести воздуховыбросной шланг наружу, напр., в окно.
3. Кондиционеры не обеспечивают вентиляции помещения в замкнутом цикле без подмеса свежего воздуха, поэтому обязательно должен быть подсоединен воздухозаборный шланг.
4. Нажмите на кнопку FAN SPEED (B) на панели управления или FAN SPEED (21) на пульте, чтобы установить соответствующую скорость выдува воздуха: высокую HIGH, среднюю MED или низкую LOW.

АВТОМАТИЧЕСКОЕ ВКЛЮЧЕНИЕ / ВЫКЛЮЧЕНИЕ ПРИБОРА С ПОМОЩЬЮ ПАНЕЛИ УПРАВЛЕНИЯ

Чтобы запрограммировать момент автоматического пуска прибора, нажмите на кнопку TIMER (A). На ЖК-дисплее появится символ «ON». Нажимая несколько раз на кнопку TIMER (A) установите время, через которое кондиционер должен включиться. Каждое нажатие на кнопку TIMER (A) увеличивает время на 1 час в интервале 1–12 часов.

Для установки момента автоматического выключения работающего прибора, нажмите на кнопку TIMER (A). На ЖК-дисплее появится символ «OFF». Несколько раз нажимая на кнопку TIMER (A) установите время, через которое кондиционер должен выключиться. Каждое нажатие на кнопку TIMER (A) увеличивает время на 1 час в интервале 1–12 часов.

Внимание: Одновременное нажатие на кнопки TEMP+ и TEMP в течение более 2 секунд заблокирует кнопки. На ЖК-дисплее появится символ ⚙ следующее одновременное нажатие на данные кнопки отблокирует клавиатуру панели управления, а символ ⚙ исчезнет с экрана ЖК-дисплея.

АВТОМАТИЧЕСКОЕ ВКЛЮЧЕНИЕ / ВЫКЛЮЧЕНИЕ ПРИБОРА С ПОМОЩЬЮ ПУЛЬТА ДИСТАНЦИОННОГО УПРАВЛЕНИЯ

Чтобы запрограммировать момент автоматического пуска прибора, нажмите на кнопку TIMER (19). На ЖК-дисплее пульта дистанционного управления появится символ «Истоследнее установленное время включения прибора в виде: 1–12Н. Например, «4Н» обозначает, что прибор включится автоматически через 4 часа.

Чтобы запрограммировать/изменить момент автоматического включения прибора, нажмите на кнопку HOUR (27). Однократное нажатие на кнопку HOUR (27) увеличивает время на 1 час в интервале 1–12 часов. Когда время дойдет до значения 12, при очередном нажатии на кнопку HOUR (27) происходит возврат к значению 1.

Для установки момента автоматического выключения работающего прибора с помощью пульта дистанционного управления нажмите на кнопку TIMER (19). На дисплее появится символ « Ⓞ→OFF » и последнее установленное время выключения прибора в виде: 1–12H. Например, «4H» обозначает, что прибор выключится автоматически через 4 часа.

Чтобы запрограммировать/изменить момент автоматического выключения прибора, нажмите на кнопку HOUR (27). Однократное нажатие на кнопку HOUR (27) увеличивает время на 1 час в интервале 1–12 часов. Когда время дойдет до значения 12, при очередном нажатии на кнопку HOUR (27) происходит возврат к значению 1.

СПОСОБЫ ОТВОДА КОНДЕНСАТА

Внимание: Можно выбрать один из нижеприведенных способов отвода конденсата.

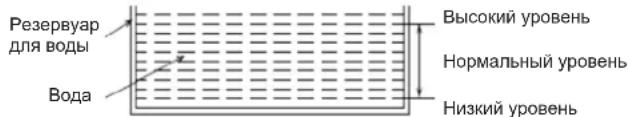

Способ 1: Режим автоматического отвода конденсата с помощью насоса.

1. Независимо от того, в каком режиме будет работать кондиционер, если уровень воды в резервуаре НИЗКИЙ, то в этом случае водяной и циркуляционный насос не работают, а кондиционер работает в заданном режиме.
2. Если уровень воды в резервуаре находится на НОРМАЛЬНОМ уровне, то работает только циркуляционный насос (водяной насос не работает), а кондиционер работает в заданном режиме.
3. Если уровень воды в резервуаре поднимается до ВЫСОКОГО уровня, включается водяной насос и работает в течение 10 минут. Если уровень воды снизится до НИЗКОГО/НОРМАЛЬНОГО уровня, прибор будет продолжать работу в заданном режиме. Если же уровень воды будет и далее удерживаться на ВЫСОКОМ уровне, водяной насос прекратит работу и прибор выключится. Будет светиться индикатор WATER FULL (G) на панели управления, а на ЖК-дисплее появится код ошибки – E5. В таком случае нужно открыть пробку слива конденсата и слить воду из резервуара.

Способ 2: Слив воды вручную

Если уровень воды в резервуаре находится на ВЫСОКОМ уровне, прибор перестает функционировать и начинает светиться индикатор WATER FULL (G) на панели управления. На ЖК-дисплее высвечивается код ошибки E5. В данном случае нужно нажать одновременно на кнопки SWING (E) и TIMER (A) и держать не менее 2 секунд. Вода будет сливаться по дренажной трубке, которая находится сзади устройства. Когда уровень воды снизится до НИЗКОГО, прибор прекратит слив воды. Нажмите на кнопку ON/OFF (H), чтобы прибор продолжил свою нормальную работу.

ОЧИСТКА И КОНСЕРВАЦИЯ

1. Прежде чем приступить к очистке и консервации, выньте вилку сетевого питающего провода из розетки.
2. Не рекомендуется использовать для мытья корпуса агрессивные детергенты в виде молочка, пасты, эмульсии и т.п., которые могут поцарапать очищаемую поверхность и стереть надписи: графические символы, деления, предупреждающие знаки и т.п.
3. Протрите корпус прибора влажной тряпочкой.
4. Засорение воздушного фильтра большим количеством пыли и грязи влияет на производительность кондиционера. Воздушный фильтр необходимо очищать раз в две недели.

Открытие и очистка воздушного фильтра

1. Извлеките воздушный фильтр, как показано на рисунке рядом.
2. Для очистки фильтра достаточно промыть его в теплой воде (ок. 40°C) с нейтральными детергентами.
3. Затем смойте детергенты чистой водой и просушите фильтр в затененном месте.
4. Установите воздушный фильтр на место.

ПЕРЕД НАЧАЛОМ СЕЗОНА

1. Проверьте, не заблокирован ли вход и/или выход воздуха какими-либо предметами.
2. Прежде чем включить кондиционер, убедитесь, что воздушный фильтр установлен правильно. Эксплуатация кондиционера без воздушного фильтра может привести к аварии.

ПО ОКОНЧАНИИ СЕЗОНА

1. Перед очисткой необходимо отключить кондиционер и вынуть вилку из розетки.
2. Очистите воздушный фильтр и другие детали.
3. Выньте пробку слива конденсата и слейте скопившуюся воду. Затем включите кондиционер на пол дня в режиме вентиляции, чтобы просушить внутренние полости.
4. Накройте прибор с целью защиты от возможного загрязнения.

ОБНАРУЖЕНИЕ И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

Прежде чем отдать прибор в ремонт, ознакомьтесь и выполните нижеуказанные действия:

Проблема Возможная причина Способы устранения
Кондиционер не работает.	Отключена сеть.Вилка шнура питания отсоединена от розетки.Перегорел предохранитель.Светится индикатор резервуара для сбора конденсата.Неправильно установлен резервуар для сбора воды.Неправильно установлен временной режим.	Подключить сеть.Заменить предохранитель.Слить воду из резервуара.Установить резервуар в правильном положении.Изменить временной режим.
Кондиционер слабо охлаждает.	Заблокирован вход или выход воздуха.В помещении работают другие нагревательные приборы.Загрязнены воздушные фильтры.Неправильно установлена температура.Выбрана слишком низкая скорость вентилятора.	Отблокировать протекание воздуха.Убрать из помещения нагревательные приборы.Очистить фильтр.Изменить установленную температуру.Установить более высокую скорость вентилятора.
Высокий уровень шума или вибрации.	Кондиционер установлен на наклонной или неровной поверхности.	Установить кондиционер на ровную горизонтальную поверхность.
Кондиционер самопроизвольно включается и выключается.	Включение в сеть с несоответствующим напряжением.Воздуховыбросной шланг изогнут или заблокирован.Самопроизвольно подсоединен дополнительный воздуховод.	Проверить источник питания.Установить воздуховыбросной шланг в правильное положение.Убедиться, что горячий воздух выводится правильно.

Внимание: В случае, если несмотря на вышеуказанные замечания, кондиционер продолжает работать с неполадками, немедленно отсоедините кондиционер от источника питания и свяжитесь с авторизованным сервисным пунктом сети.

РЕЖИМ САМОДИАГНОСТИКИ

Кондиционер имеет встроенную систему диагностики, которая информирует пользователя о наличии и характере неисправностей.

Код аварии Диагностика аварии
E2 Авария измерения температуры засасываемого воздуха.
E3 Слишком высокая рабочая температура прибора.
E4	Защита прибора от неправильной эусплуатации.
E5	Слишком высокий уровень конденсата.

ПЕРИОДИЧЕСКИЕ ТЕХОСМОТРЫ

1. Технический осмотр кондиционера должен производиться регулярно, через каждые 10–14 месяцев.
2. Заявку на произведение технического осмотра прибора отправляйте в авторизованный сервисный пункт сети.
3. Расходы по техосмотру несет пользователь прибора.

ЭКОЛОГИЯ – ЗАБОТА О ОКРУЖАЮЩЕЙ СРЕДЕ

Каждый пользователь может внести свой вклад в охрану окружающей среды. Это не требует особенных усилий.

С этой целью:

– Картонные упаковки сдавайте в макулатуру.
– Полиэтиленовые мешки (РЕ) выбрасывайте в контейнер, предназначенный для пластика.
- Непригодный прибор отдайте в соответствующий пункт по утилизации, т.к. содержащиеся в приборе вредные компоненты могут создавать угрозу для окружающей среды.

Не выбрасывайте прибор вместе с коммунальными отходами!!!

Гарантийные условия в соответствии с нормативами, действующими на территории страны продажи изделия.

Изготовитель не несет ответственности за возможный ущерб, причиненный в результате использования прибора не по назначению или неправильного обращения с ним.

Изготовитель сохраняет за собой право на модификацию прибора в любой момент без предварительного уведомления, с целью соб-юдения правовых норм, нормативных актов, директив или введения конструкционных изменений, а также по коммерческим, эстетиче-ким и другим причинам.

Съдържание

Дистанционно управление....48

Функции на климатика....48

Размери от 67,5 см до 123 см

ДИСТАНЦИОННО УПРАВЛЕНИЕ

Техническа спецификация на дистанционното управление

ФУНКЦИИ НА КЛИМАТИКА

АВТОМАТИЧНО ВКЛЮЧВАНЕ/ ИЗКЛЮЧВАНЕ НА УРЕДА С ПОМОЩТА НА ДИСТАНЦИОННОТО УПРАВЛЕНИЕ

ПОЧИСТВАНЕ И ПОДДРЬЖКА

Продукт позначен знаком СЕ на щитку.

УСТАНОВЛЕННЯ

ПЕРЕД ПОЧАТКОМ СЕЗОНУ
