Тип продукт	Преносим климатик
Модел	23Z011
Марка	Zelmer
Охлаждаща мощност	9000 BTU/h (прибл.)
Захранване	220-240 V~, 50 Hz
Консумация на енергия (охлаждане)	1050 W (прибл.)
Хладилен агент	R290 (пропан) / R410A (не е посочено, предполага се R290 за преносими устройства)
Въздушен поток (макс.)	350 m³/h (прибл.)
Ниво на шум	≤ 65 dB(A) (прибл.)
Размери (Ш x В x Д)	48 x 84.5 x 45 cm
Нетно тегло	28 kg (прибл.)
Температурен диапазон (охлаждане)	17°C - 31°C
Температурен диапазон (обезвлажняване)	20°C - 31°C
Режими на работа	Охлаждане, Обезвлажняване, Вентилация
Скорости на вентилатора	Висока, Средна, Ниска
Таймер	Автоматично включване/изключване 1-12 часа
Дистанционно управление	Да (обхват 8m)
Отводняване	Автоматична помпа или ръчно източване
Въздушен филтър	Миещ се (почиствайте на всеки 2 седмици)
Колела	Да
Дължина на маркуча (изпускателен)	50-200 cm (препоръчително макс. 180 cm)
Комплект за плъзгач за прозорец	67.5-123 cm
Клас на безопасност	Клас I (заземен щепсел)
Сертификати	CE, LVD, EMC
Включени аксесоари	Гъвкав маркуч с адаптор, адаптор за прозорец, комплект за плъзгач за прозорец

Често задавани въпроси - 23Z011 Zelmer

Как да монтирам правилно изпускателния маркуч?

Прикрепете единия край на изпускателния канал към адаптора на климатика и го затегнете с 2-3 пълни завъртания. Поддържайте канала колкото е възможно по-къс (между 60 и 180 cm) и в хоризонтално положение. Не го огъвайте рязко и не го удължавайте над 200 cm.

Защо светва индикаторът 'WATER FULL' и как да източа водата?

Индикаторът 'WATER FULL' показва, че контейнерът за вода е пълен. Уредът ще спре и ще покаже код за грешка E5. За автоматично източване помпата ще работи в продължение на 10 минути. За ръчно източване натиснете едновременно бутоните SWING и TIMER за 2 секунди, за да започне източването. Изпразнете контейнера чрез освобождаващата запушалка.

Колко често трябва да почиствам въздушния филтър?

Почиствайте въздушния филтър на всеки две седмици. Отстранете го, като го издърпате нагоре, измийте с топла вода (около 40°C) и мек перилен препарат, изплакнете и подсушете на сенчесто място, преди да го монтирате отново.

Мога ли да използвам климатика без изпускателния маркуч?

Само в режим на обезвлажняване (DRY) климатикът може да работи без изпускателния маркуч. За режимите на охлаждане (COOL) и вентилация (FAN) маркучът трябва да бъде свързан към външен отвор, за да се отвежда горещият въздух.

Какво означават кодовете за грешка на дисплея?

E2: Повреда на сензора за температура на засмукания въздух. E3: Уредът работи при твърде висока температура. E4: Защита на уреда срещу нередности. E5: Нивото на водата е твърде високо (необходимо е източване). Ако проблемите продължават, се свържете с упълномощен сервизен център.

Как да настроя таймера за автоматично включване/изключване?

На контролния панел натиснете многократно TIMER, за да зададете закъснението (1-12 часа). Дисплеят показва '⊕→ON' за автоматично включване или 'OFF' за автоматично изключване. На дистанционното натиснете TIMER, след което използвайте HOUR за настройка. Потвърдете с натискане на ON/OFF.

Какви са минималните разстояния, необходими около уреда?

Поддържайте разстояние от поне 50 cm от стени или препятствия от всички страни, за да осигурите правилен въздушен поток.

Защо охлаждащият ефект е слаб?

Проверете дали входовете/изходите за въздух не са блокирани, дали въздушният филтър не е замърсен, дали в помещението има други източници на топлина, дали настройката на температурата е правилна или дали скоростта на вентилатора е твърде ниска. Уверете се, че изпускателният маркуч е правилно монтиран и не е огънат.

Мога ли да използвам удължителен кабел с климатика?

Не. Включете климатика директно в заземен контакт. Не използвайте многократен контакт или удължителен кабел, тъй като това може да доведе до прегряване или пожар.

Как трябва да съхранявам климатика в края на сезона?

Изключете от контакта и почистете филтъра. Източете цялата вода, като отстраните освобождаващата запушалка. Пуснете режим вентилатор за половин ден, за да изсъхне вътрешността. Съхранявайте уреда изправен на сухо и покрито място.

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ 23Z011 Zelmer

Уводни забележки....44

Препоръки за безопасност....44

Технически данни ....45

Инсталиране 45

Характеристика на уреда....47

Устройство на уреда 47

Контролен панел....47

LCD дисплей 47

Автоматично включване/ изключване на уреда с помощта на контролния панел 49

Автоматично включване/ изключване на уреда с помощта на дистанционното управление....49

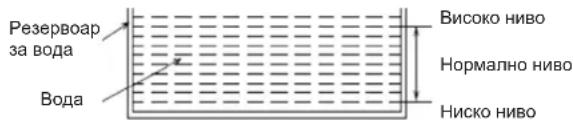

Методи за отвеждане на кондензираната вода....49

Почистване и поддръжка 49

Преди започване на сезона 50

Преди приключване на сезона 50

Откриване и отстраняване на неизправности....50

Периодични прегледи на уреда....50

Екология - грижа за околната среда....50

Уважаеми Клиенти

Прочетете внимателно тази инструкция за употреба. Особено внимание обърнете на препоръките за безопасност, така че по време на използване на уреда да избегнете нещастните случаи и/ или повредата на уреда. Моля запазете инструкцията за употреба, за да можете да я ползвате и по време на по-нататьшното използване на уреда.

УВОДНИ ЗАБЕЛЕЖКИ

– Преносимият климатик е скъп уред, затова се препоръчва той да се инсталира от опитен инсталатор. В противен случай може да се стигне не само до материални загуби, но и до неизправна работа и спадане на ефективността на работа на климатика.

– Фирма Zelmer S.A. не отговаря за аварии на климатик, който е инсталиран неправилно.

– Преди да започнете да използвате климатика, запознайте се със съдържанието на цялата инструкция за употреба.
- Климатикът трябва винаги да се включва в контакт на електрическата мрежа (само с променлив ток) със заземяване и с напрежение съгласно даденото на информационната табелка на уреда.
– Винаги поставяйте уреда върху гладка, равна повърхност.
– Изключвайте климатика от електрическия контакт, когато не го използвате или преди да започнете почистването му.
– Не изваждайте щепсела от ел. контакта с дърпане за кабела.
– Не включвайте климатика, ако захранващият кабел е повреден или има видима повреда на корпуса на нагревателния модул.

Ако неотделимият захранващ кабел се повреди, той трябва да бъде сменен в специализиран сервис, за да се избегне евентуалната опасност.

Уредът може да бъде поправян само от обучени специалисти. Неправилно извършените поправки могат да причинят сериозна опасност за потребителя. В случай на неизправност Ви съветваме да се обърнете към оторизиран специализиран сервис на веригата.

- Не използвайте уреда на следните места:

• до източници на вода и на място, където уредът може да има непосредствен контакт с вода,
• на място, на което може да има разляно олио,
• на място, непосредствено изложено на въздействието на слънчевите лъчи,
  • в оранжерия.

- Не пъхайте пръстите си и никакви чужди тела в изходящите отвори на въздуха. Обърнете особено внимание и предупредете децата за тази опасност.

– Съхранявайте уреда във вертикално положение, за да не промените характеристиките на компресора.
- Съществува риск от прегряване, ако уредът е покрит. Никога не покривайте вентилационните отвори по време на работа на уреда.
- За миене на корпуса на нагревателния модул не използвайте прекалено силни миещи препарати - емулсии, млека, пасти и др. Те могат да отстранят нанесените информационни символи като напр.: скали, обозначения, предупредителни знаци и др.
- Този уред не е предназначен за използване от лица (в това число деца) с ограничени физически, сетивни или психически възможности, както и от лица без опит и познаване на уреда, освен ако това не става под наблюдение или съгласно с инструкцията за използване на уреда, предадена от лицата, отговорни за тяхната безопасност.
– Не позволявайте на деца да си играят с уреда.

Препоръки за работа с дистанционното управление

– Уверете се, че в пространството между дистанционното управление и вътрешния приемник на уреда няма никакви предмети. В противен случай климатикът няма да работи.
– Съхранявайте дистанционното управление далеч от всякакви течности.
– Пазете дистанционното управление от високи температури и облачване.
- Не излагайте дистанционното управление на електромагнитни смущения, причинени от въздействието на други домакински уреди.

Уверете се, че сте разбрали горепосочените упътвания.

ТЕХНИЧЕСКИ ДАННИ

Техническите параметри са дадени на информационната табелка на уреда.

Климатикът е уред от клас I, със захранващ кабел с предпазно жило и щепсел с предпазен контакт.

Климатикът отговаря на изискванията на действащите стандарти.

Уредът отговаря на изискванията на директивите:

Нисковолтови съоръжения (LVD) – 2006/95/EC. –

Електромагнитна съвместимост (EMC) – 2004/108/EC. –

Уредът е обозначен със знак СЕ на информационната табелка.

ИНСТАЛИРАНЕ

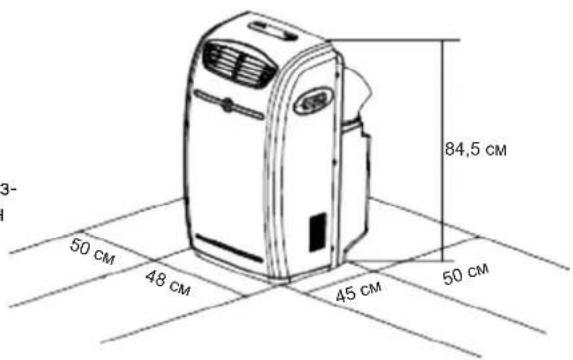

Избор на мястото на инсталиране

Климатикът трябва да бъде разположен върху плоска повърхност, където изходящите отвори няма да бъдат покрити. Уредът трябва да бъде отдалечен от стените или други прегради на не по-малко от 50 см.

Инсталационни принадлежности

Еластичен маркуч с накрайник Редуктор за прозорец

Еластичен маркуч с накрайник 2 комплекта, 4 елемента

Дължината на маркуча от 50 см до 200 см

Редуктор за прозорец 2 комплекта, 2 елемента

Прикрепваща шина за прозорец 1 комплект, 2 елемента

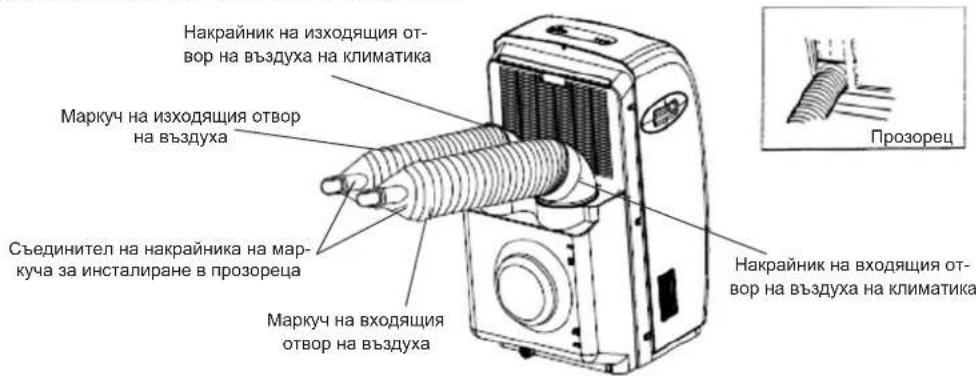

Начин на монтиране на маркучите на входящия и изходящия отвор на въздуха

1. Поставете единия край на изходящия маркуч към накрайника на изходящия отвор в климатика така, че да пасне, а след това с въртеливо движение прикрепете маркуча към изходящия отвор, като направите 2–3 пълни оборота.
2. Разположете втория накрайник на маркуча /изходящия отвор/ в най-близкия прозорец.
3. По същия начин прикрепете маркуча на входящия отвор на въздуха.

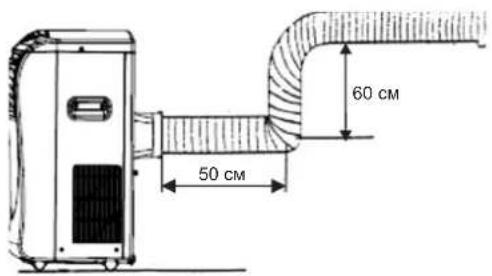

ВНИМАНИЕ: Дължината на маркуча на изходящия отвор е между 60 см и 180 см. Препоръчва се да се използват възможно най-кратки маркучи.

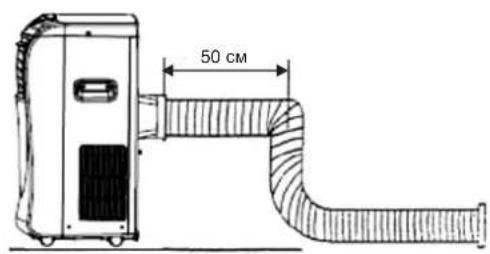

При монтаж внимавайте маркучът на изходящия отвор да бъде хоризонтално, не бива да го увеличавате или да включвате други изходящи отвори, има опасност от авария.

Инструкция за монтаж на маркучите

Ако маркучът на изходящия отвор не е плътно прикрепен, монтирайте го отново. Първо извадете накрайника на маркуча с въртеливо движение, като извършите 2–3 пълни оборота, а след това прикрепете накрайника с въртеливо движение, както е показано на рисунката по-долу.

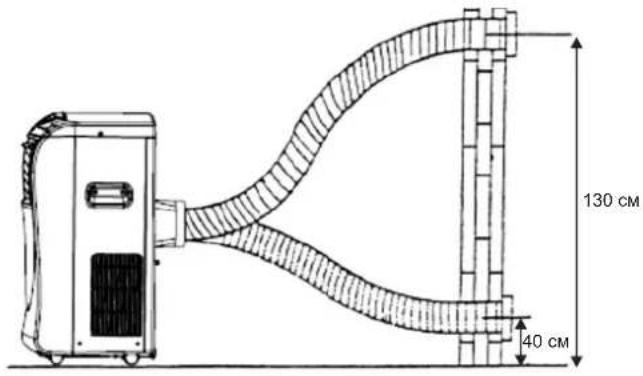

Правилното прикрепване на маркуча е показано на рисунката по-долу (ако прикрепвате маркуча в стената, височината на прикрепване на маркуча трябва да бъде от 40 см до 130 см).

Ако изходящият маркуч трябва да бъде пречупен, при монтажа следвайте указанията на рисунките по-долу.

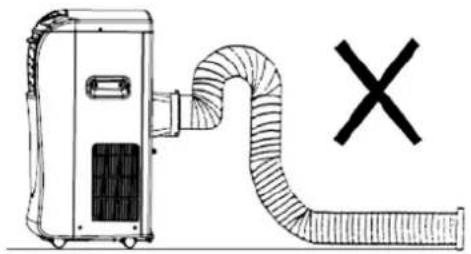

Пример за неправилно положение на изходящия маркуч. Това може да доведе до неправилна работа или авария на климатика.

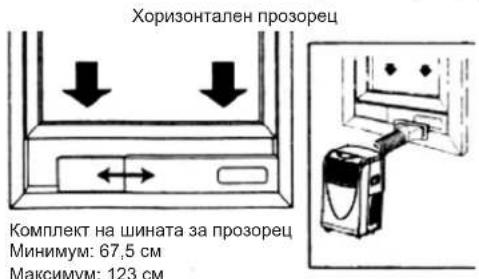

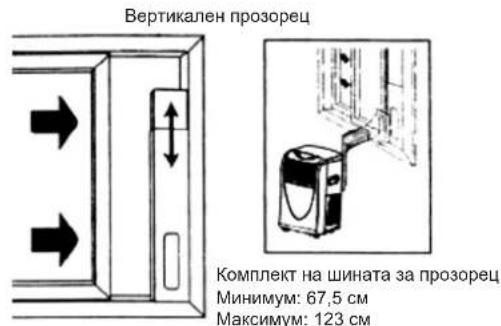

Инсталационен комплект за прозорци

В комплект с климатика има прикрепваща шина за прозорци, проектирана за прозорци, отварящи се вертикално или хоризонтално. Тя улеснява прикрепването на маркучите отвеждащи/ привеждащи въздуха от/ до климатика. При някои типове прозорци обаче е необходимо модифицирането на някои елементи от инсталацията. Следвайте указанията, представени на рисунките по-долу, относно минималното и максимально отваряне на прозорците.

Прикрепете шината с двата винта на лайслната 2 (виж рисунката по-долу).

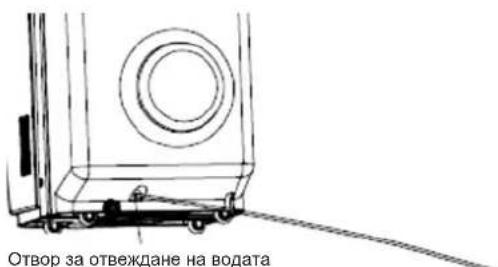

Инсталиране на тръбата за отвеждане на водата

Поставете тръбичката в отвора за отвеждане на вода отзад на уреда така, че да пасне. Обърнете особено внимание тръбичката да бъде поставена в правилното й положение, за да избегнете неправилната работа на електрическата контролна система (виж рисунката по-долу).

ХАРАКТЕРИСТИКА НА УРЕДА

Преносимият климатик е в състояние да поддържа зададената температура и да намалява влажността на въздуха. Неговите еластични свойства дават възможност той да се използва при различни ситуации и в различни помещения. Притежава множество функции – охлаждане, изсушаване, вентилация. Този тип уред е специално проектиран за използване в дома или офиса. Използването на климатика се препоръчва при температура в помещението от 17°C до 35°C.

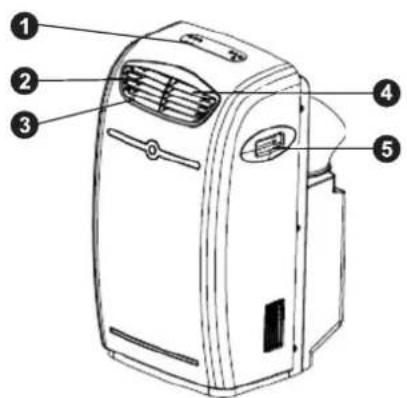

УСТРОЙСТВО НА УРЕДА

1. Контролен панел с дисплей.
2. Леви/десни жалузи на насочения въздушен поток (автоматична регулация).
3. Вентилационен отвор.
4. Горни/ долни жалузи на насочения въздушен поток (ръчна регулация).
5. Дръжка за пренасяне.
6. Решетка на входящия отвор на въздуха с филтър.
7. Изходящ отвор на въздуха.
8. Отточен сифон на кондензираната вода.
   8a. Отвор за маркуча за отвеждане на водата.
9. Входящ отвор на въздуха.
10. Превключвател на въздуха (нагоре – включване, надолу – изключване).
11. Въртящи се колела.

A – Бутон на таймера TIMER. Служи за настройка на момента на включване/ изключване на климатика или анулиране на настройките.
В – Бутон за промяна на скоростта на въздушния поток FAN SPEED. Служи за промяна на скоростта на работа на вентилатора: висока HIGH, средна MED или ниска LOW.
С – Бутони на температурата TEMP+, TEMP-. Служат за настройка на желаната температура в помещението.
D – Бутон за избор на режима на работа на уреда MODE. Служи за избор на съответния режим на работа: охлаждане COOL, изсушаване DRY или вентилация FAN.
E – Бутон на посоката на въздушния поток SWING. Служи за настройка на променливата/ постоянната посока на въздушния поток.
F – Лампа на индикатора за включване към източника на напрежение POWER.
G – Лампа на индикатора за максимально ниво на водата в резервоара WATER FULL.
H – Бутон за включване/ изключване на уреда ON/OFF.

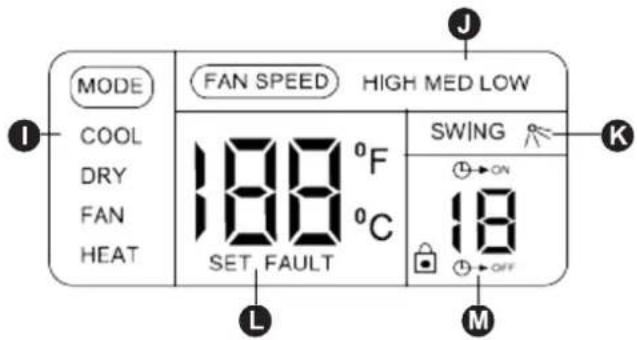

LCD ДИСПЛЕЙ

I – Индикатор на режима на работа: COOL – охлаждане, DRY – изсушаване, FAN – вентилация. Режимът HEAT – отопление в този модел е неактивен.
J – Индикатор на скоростта на въздушния поток: HIGH – висока, MED – средна, LOW – ниска.
К – Индикатор на посоката на въздушния поток (дясно-ляво).
М – Индикатор на таймера. Показва времето на автоматично включване ON или изключване OFF на климатика.
L – Индикатор на предварително настроената температура SET и код на авария FAULT. Когато на дисплея се появи индикаторът SET, изписаните цифри показват зададената температура. Когато се появи индикаторът FAULT, това показва, че има авария, а изписаните цифри означават кода на аварията (виж раздел: Функция самодиагноза). Когато не се показва нито индикаторът SET, нито FAULT, тогава се изписва околната температура.

Внимание: Горепосочените цифри на LCD дисплея служат само за изясняване. На практика се виждат само съответните за дадения цикъл цифри.

1. Индикатор на настроеното време на включване/ изключване на уреда или текущото време.

2. Индикатор на зададената температура.

3. Режим охлаждане COOL.

4. Режим изсушаване DRY.

5. Режим отопление HEAT – неактивен в този модел.

6. Режим вентилация FAN

7. Бутон за смяна на режима на работа MODE. Последователните натискания на бутона сменят режима на работа на: охлаждане COOL, изсушаване DRY, вентилация FAN.

8. Бутон за настройка на времето TIMER.

Служи за настройка на времето на автоматично включване или изключване на уреда. При натискане заедно с бутона на часовете HOUR (27) служи за настройка на времето в интервала 1–12 часа с прекъсване 1 час.

1. Бутон за заключване на клавиатурата HOLD.

2. Бутон за промяна на скоростта на въздушния поток FAN SPEED. С последователно натискане на бутона се сменя скоростта на въздушния поток от висока HIGH на средна MED и ниска LOW.

3. Бутон SLEEP – неактивен в този модел.

4. Индикатор на заключването на клавиатурата HOLD.

5. Бутон на температурата ТЕМР. Всяко натискане на един от буто- ните променя зададената температура с 1°C нагоре или надолу.

6. Бутон за включване/изключване на уреда ON/OFF.

7. Бутон на минутите MIN за програмиране на времето. С помо- щта на бутона може да се настрои текущото време в минути.

8. Бутон на часовете HOUR за програмиране на времето. С помощта на бутона може да се настрои текущото време в часове и времето на автоматично включване или изключване на уреда в часове.

9. Бутон на посоката на въздушния поток SWING. Служи за настройка на променливата (ляво-дясно)/ постоянната посока на въздушния поток.

10. Бутон LAMP – неактивен в този модел.

11. Бутон CLEAN – неактивен в този модел.

Номинално напрежение 3,0 V
Най-ниското напрежение на сигнала CPU, изпращан от процесора 2,0 V
Интервал на приемане на сигнала 8 м

Настройка на реалното време

Поставете правилно две батерии AAA (тънки батерии) в съответното място в долната част на дистанционно-то управление (виж рисунката отстрани).

След поставяне на батериите в дистанционното управление автоматично ще се изпише времето: 0:00.

Например, за илюстрация на инструкцията времето се настройва на 10:15 часа:

1. Натиснете и задръжте бутона HOUR (27) за около 3 секунди. Индикаторът на времето ще започне да премигва.

2. Натиснете многократно бутона HOUR (27), докато не се настрои на 10 часа.

3. Натиснете бутона MIN (26), индикаторът на таймера ще започне да премигва. С многократно натискане го настройте на 15.

4. Натиснете бутона ON/OFF (25), за да потвърдите настроеното време. Ако в продължение на 15 секунди не бъде натиснат бутонът ON/OFF (25), настроеното време ще бъде автоматично анулирано.

Климатикът има три функции: охлаждане COOL, изсушаване DRY и вентилация FAN.

Температурният интервал за извършване на охлаждането е от 17°C до 31°C, а за изсушаване температурният интервал е от 20°C до 31°C.

Източник на захранване

• Включвайте щепсела на захранващия кабел само в контакт на електрическата мрежа с променлив ток със заземяване, включен към защитна верига на електрическата инсталация.
• Не включвайте щепсела на захранващия кабел към удължители или разклонители, където са включени други електрически уреди.
• Пъхнете щепсела на захранващия кабел на уреда към източник на захранване, след около 2 секунди ще чуете звуков сигнал, тогава натиснете бутона ON/OFF (H) на контролния панел или ON/OFF (25) на дистанционното управление, уредът ще започне да работи.

Охлаждане

1. С неколкократно натискане на бутона MODE (D) на контролния панел или MODE (18) на дистанционното управление изберете режим охлаждане. На LCD дисплея ще се появи индикаторът COOL. По време на работа на климатика с функция охлаждане е необходимо да изведете маркуча на изходящия отвор на тръбата, отвеждаща горещия въздух, и маркуча на входящия отвор на въздуха извън помещението, напр. от прозореца.

2. С натискане на бутоните TEMP+ или TEMP- (C) на контролния панел или TEMP (24) на дистанционното управление изберете желаната температура на въздуха в помещението в интервала 17°C – 31°C.

3. Натиснете бутона FAN SPEED (B) на контролния панел или FAN SPEED (21) на дистанционното управление, за да изберете съответната скорост на въздушния поток: висока HIGH, средна MED или ниска LOW.

4. Натиснете бутона SWING (E) на контролния панел или SWING (28) на дистанционното управление, за да настроите посоката на въздушния поток.

Когато на LCD дисплея се появи символът SWING това означава, че е настроена променлива посока на въздушния поток (ляводясно). В противен случай въздушният поток ще бъде настроен в постоянна посока.

Преди започване на работа на уреда можете ръчно да настроите горните/ долните жалузи на насочения въздушен поток (4).

Внимание: За да увеличите ефективността на охлаждане, следвайте упътванията по-долу.

1. Ако помещението е изложено на пряка слънчева светлина, дръпнете завесите.

2. Не слагайте климатика близо до други източници на топлина.

Изсушаване

1. Затворете прозорците и вратите с цел по-ефективно изсушаване на даденото помещение.

2. С неколкократно натискане на бутона MODE (D) на контролния панел или MODE (18) на дистанционното управление изберете режим изсушаване. На LCD дисплея ще се появи индикаторът DRY.

По време на режима изсушаване скоростта на въздушния поток не може да бъде променяна, така че бутонът FAN SPEED е неактивен.

1. При използване на функцията изсушаване климатикът може да се използва без инсталиран маркуч на входящия отвор на въздуха.

Вентилация

1. При функцията вентилация уредът ще регулира само въздушния поток, което означава, че влизацият в помещението въздух няма нито да се охлажда, нито да се изсушава.
2. С неколкократно натискане на бутона MODE (D) на контролния панел или MODE (18) на дистанционното управление изберете режим вентилация. На LCD дисплея ще се появи индикаторът FAN. По време на работа на климатика с функция вентилация изведете края на тръбата, отвеждаща въздуха, извън помещението, напр. от прозореца.
3. Уредът не може да работи като вентилатор в затворен кръг, без да взема въздух отвън, затова непременно трябва да бъде монтиран маркуч на входящия отвор на въздуха.
4. Натиснете бутона FAN SPEED (B) на контролния панел или FAN SPEED (21) на дистанционното управление, за да изберете съответната скорост на въздушния поток: висока HIGH, средна MED или ниска LOW.

АВТОМАТИЧНО ВКЛЮЧВАНЕ/ ИЗКЛЮЧВАНЕ НА УРЕДА С ПОМОЩТА НА КОНТРОЛНИЯ ПАНЕЛ

За да настроите момента на автоматично включване на уреда, натиснете бутона TIMER (A), на LCD дисплея ще се покаже символ „☐→ON”. С неколкократно натискане на бутона TIMER (A) настройте времето, след което искате климатикът да се включи. Всяко натискане на бутона TIMER (A) води до увеличаване на стойността с един час. Настройката може да бъде в интервал 1–12 часа.

За да настроите момента на автоматично изключване на работащия уред, натиснете бутона TIMER (A), на LCD дисплея ще се появи символ „OFF”. С неколкократно натискане на бутона TIMER (A) настройте времето, след което искате климатикът да се изключи. Всяко натискане на бутона TIMER (A) води до увеличаване на стойността с един час. Настройката може да бъде в интервал 1–12 часа.

Внимание: Едновременното натискане на бутоните TEMP+ и TEMP- за повече от 2 секунди блокира бутоните. В такъв случай на LCD дисплея ще се появи символ 📄Повторното едновременно натискане на тези бутони активира клавиатурата на контролния панел, а символът 🌐езва от LCD дисплея.

За да настроите момента на автоматично включване на уреда, натиснете бутона TIMER (19). На LCD дисплея на дистанционното управление ще се появи символът „Си последното настроено време на включване на уреда под формата: 1–12Н. Например обозначението „4Н“ означава, че уредът автоматично се включва след 4 часа.
За да настроите/ промените момента на автоматично включване на уреда, натиснете бутона HOUR (27). Еднократното натискане на бутона HOUR (27) води до увеличаване на стойността с един час в интервала от 1 до 12. Когато бъде достигната стойността 12, поредното натискане на бутона HOUR (27) води до връщане към стойността 1.
За да настроите момента на автоматично изключване на работещия уред с помощта на дистанционното управление, натиснете бутона TIMER (19). На дисплея ще се появи символ „OFF” и последното настроено време на изключване на уреда под формата 1–12H. Например обозначението 4H в този случай означава, че уредът автоматично ще се изключи след 4 часа.
За да настроите/ промените момента на автоматично изключване на уреда, натиснете бутона HOUR (27). Еднократното натискане на бутона HOUR (27) води до увеличаване на стойността с един час в интервала от 1 до 12. Когато бъде достигната стойността 12, поредното натискане на бутона HOUR (27) води до връщане към стойността 1.

МЕТОДИ ЗА ОТВЕЖДАНЕ НА КОНДЕНЗИРАНАТА ВОДА

ВНИМАНИЕ: Посочените по-долу методи на отвеждане на кондензираната вода са подходящи за този уред. Проверете, кой от методите е подходящ и отвеждайте водата до съответното ниво.

Метод 1: Функция на помпата на системата за отвеждане на водата – автоматично отвеждане на водата

1. Независимо от това, в кой режим на работа уредът работи, ако нивото на водата в резервоара е НИСКО, тогава водната помпа и циркулационната помпа не работят, а климатикът работи в зададения режим на работа.
2. Ако нивото на водата в резервоара е НОРМАЛНО, тогава циркулационната помпа работи, водната помпа не работи, а климатикът работи в зададения режим на работа.
3. Ако нивото на водата в резервоара е ВИСОКО, водната помпа ще работи в продължение на 10 минути. След това, когато нивото на водата спадне до НИСКО/ НОРМАЛНО, уредът ще продължи да работи в зададения режим. Ако обаче нивото на водата остане ВИСОКО, водната помпа ще престане да работи, а уредът ще се изключи. Контролната лампа WATER FULL (G) на контролния панел ще свети, а LCD дисплеят ще показва код на грешката E5. В такъв случай развъртете отточния сифон и изпразнете водата от резервоара.

Метод 2: Ръчно отвеждане на водата

Когато нивото на водата в резервоара е ВИСОКО, уредът престава да работи, а контролната лампа WATER FULL (G) на контролния панел светва. LCD дисплеят показва код на грешката E5. Натиснете бутона SWING (E) и TIMER (A) едновременно в продължение на повече от 2 секунди. Водата ще изтече по маркуча за отвеждане на вода, разположен от задната страна на уреда. Когато нивото на водата се понижи до НИСКО, уредът престава да отвежда водата. Натиснете бутона ON/OFF (H), ако искате уредът да продължи нормалната си работа.

1. Преди започване на почистването и поддръжката изключете уреда от мрежата.

2. За миене на корпуса не използвайте прекалено силни миещи препарати – емулсии, млека, пасти и др. Те могат да отстранят нанесените графични информационни символи.

3. Изтрийте корпуса на уреда с влажна кърпа.

4. Когато въздушният филтър е запушен от голямо количество прах, това води до намаляване на обема издухван въздух. Почиствайте въздушния филтър веднъж на две седмици.

Отваряне и почистване на въздушния филтър

1. Издърпайте въздушния филтър направо нагоре – виж рисунката встрани.
2. Измийте филтъра, като го потопите в топла вода (около 40°C) с неутрален почистващ препарат.
3. Изплакнете филтъра от почистващия препарат и го изсушете на сянка.
4. Монтирайте въздушния филтър обратно на същото място.

1. Проверете дали входящите и изходящите отвори на въздуха не са запушени.
2. Уверете се, че въздушният филтър е правилно поставен, преди да включите климатика. Ако въздушният филтър е изваден, прахът и други чужди частици могат да предизвикат неизправност на уреда.

ПРЕДИ ПРИКЛЮЧВАНЕ НА СЕЗОНА

1. Изключете климатика и го изключете от източника на захранване.
2. Почистете въздушния филтър и останалите части.
3. Отворете отточния сифон, за да изтече кондензираната вода. След това пуснете климатика в режим вентилация за около половин ден, за да може устройството добре да изсъхне.
4. Покрийте уреда с цел предпазване от прах и замърсяване.

ОТКРИВАНЕ И ОТСТРАНЯВАНЕ НА НЕИЗПРАВНОСТИ

Преди да се обърнете към сервиса, моля запознайте се с таблицата, дадена по-долу:

Проблем Проверете	Решение
Климатикът не работи. Има ли	захранване?Дали щепселът не е изключен?Дали не е изключен прекъсвачът?Свети ли индикаторът на резервоара за вода?Правилно ли е поставен резервоарът за вода?Правилно ли е настроено времето на работа?	Включете щепсела в електрическия контакт.Сменете прекъсвача.Изпразнете резервоара за вода.Поставете резервоара в правилното му положение.Сменете настройката на времето.
Слаб ефект на охлаждане. Не	е ли запушен входящият или изходящият отвор на въздуха?Има ли друг източник на топлина в помещението?Замърсени ли са въздушните филтри?Правилно ли е настроена температурата?Подходяща ли е скоростта на въздушния поток?	Отпушете отворите на въздуха.Отстранете източника на топлина от помещението.Почистете филтъра.Променете настроената температура.Настройте скоростта на вентилатора на висока.
Голям шум и вибрации Разположен ли е климатикът на равна и плоска повърхност?		Поставете климатика върху плоска, равна повърхност.
Климатикът се включва и из-ключва сам.	Подходящо ли е напрежението в източника на за-хранване?Дали отвеждащата тръба не е пречупена или запу-шена?Има ли допълнителен изходящ отвор на въздуха, монтиран самостоятельно?	Проверете източника на захранване.Гледайте въздуховодът да бъде разположен хоризонтално.Проверете дали горещият въздух се отвежда пра-вилно.

ВНИМАНИЕ: Ако горепосочените упътвания нямат ефект и климатикът продължава да не работи правилно, незабавно изключете уреда от източника на захранване и се обърнете към Оторизирания сервис.

ФУНКЦИЯ САМОДИАГНОЗА

Климатикът има вградена система за диагноза, чиято задача е да информира потребителя за неизправността на уреда.

Код на аварията Диагноза на аварията
E2 Авария на измерването на температурата на засмуквания въздух.
E3 Прекалено висока температура на работа на уреда.
E4	Защита на уреда от неправилна употреба.
E5	Прекалено високо ниво на кондензираната вода.

ПЕРИОДИЧНИ ПРЕГЛЕДИ НА УРЕДА

1. Систематично по време на използване след 10–14 месеца извършвайте задължителен преглед на климатика.
2. Обърнете се към Оторизирания сервис на мрежата за преглед на уреда.
3. Цената на прегледа се покрива от потребителя на уреда.

ЕКОЛОГИЯ – ГРИЖА ЗА ОКОЛНАТА СРЕДА

Всеки ползвател може да допринесе за опазването на околната среда. Това не е трудно, нито скъпо. За да го постигнете: изхвърлете картонената опаковка в контейнер за рециклиране на хартиени отпадъци; полиетиленовите пликове изхвърлете в контейнер за пластмаса.

Когато стане непригоден, занесете уреда в подходящ център за унищожаване, защото съдържа опасни елементи, които могат да навредят на околната среда.

Не изхвърляйте в кофи за битови отпадъци!!!

Гаранционни условия съгласно действащите разпоредби на територията на страната на продажба на изделието.

Производителят не носи отговорност за каквито и да е повреди, които са результат от неволна или неправилна употреба. Производителят си запазва правото да видоизменя продукта по всяко време, за да отговори на законовите регулации, норми, директиви или поради конструктивни, търговски, естетически или други основания, без да съобщава за това предварително.

Зміст
