Typ výrobku	Přenosná klimatizace
Model	23Z011
Značka	Zelmer
Chladicí výkon	9000 BTU/h (přibližně)
Napájení	220-240 V~, 50 Hz
Příkon (chlazení)	1050 W (přibližně)
Chladivo	R290 (propan) / R410A (nespecifikováno, předpokládá se R290 pro přenosné jednotky)
Max. průtok vzduchu	350 m³/h (přibližně)
Hlučnost	≤ 65 dB(A) (přibližně)
Rozměry (Š x V x H)	48 x 84,5 x 45 cm
Hmotnost	28 kg (přibližně)
Rozsah teplot (chlazení)	17 °C - 31 °C
Rozsah teplot (odvlhčování)	20 °C - 31 °C
Režimy provozu	Chlazení, Odvlhčování, Ventilátor
Rychlosti ventilátoru	Vysoká, Střední, Nízká
Časovač	1-12 hodin automatické zapnutí/vypnutí
Dálkové ovládání	Ano (dosah 8 m)
Odvod kondenzátu	Automatické čerpadlo nebo ruční odvod
Vzduchový filtr	Omyvatelný (čistěte každé 2 týdny)
Kolečka	Ano
Délka hadice (výfuk)	50-200 cm (doporučeno max 180 cm)
Sada okenního posuvníku	67,5-123 cm
Třída bezpečnosti	Třída I (uzemněná zástrčka)
Certifikace	CE, LVD, EMC
Součástí balení	Flexibilní hadice s adaptérem, okenní adaptér, sada okenního posuvníku

Často kladené otázky - 23Z011 Zelmer

Jak správně nainstalovat výfukovou hadici?

Připojte jeden konec výfukového potrubí k adaptéru na klimatizaci a pevně jej otočte o 2-3 celé otáčky. Udržujte potrubí co nejkratší (mezi 60 a 180 cm) a v horizontální poloze. Neohýbejte jej prudce ani neprodlužujte přes 200 cm.

Proč se rozsvítí kontrolka „WATER FULL“ a jak vypustit vodu?

Kontrolka „WATER FULL“ signalizuje, že je nádoba na vodu plná. Jednotka se zastaví a zobrazí chybový kód E5. Pro automatické vypouštění bude čerpadlo běžet 10 minut. Pro ruční vypouštění stiskněte současně tlačítka SWING a TIMER na 2 sekundy pro spuštění vypouštění. Vyprázdněte nádobu přes vypouštěcí zátku.

Jak často mám čistit vzduchový filtr?

Čistěte vzduchový filtr každé dva týdny. Vyjměte jej vytažením nahoru, umyjte teplou vodou (kolem 40 °C) a jemným čisticím prostředkem, opláchněte a osušte na stinném místě před opětovnou instalací.

Mohu používat klimatizaci bez výfukové hadice?

Pouze v režimu odvlhčování (DRY) může klimatizace pracovat bez výfukové hadice. V režimech chlazení (COOL) a ventilace (FAN) musí být hadice připojena k venkovnímu otvoru pro odvod horkého vzduchu.

Co znamenají chybové kódy na displeji?

E2: Porucha čidla teploty nasávaného vzduchu. E3: Spotřebič pracuje při příliš vysoké teplotě. E4: Ochrana spotřebiče proti nepravidelnostem. E5: Příliš vysoká hladina vody (nutné vypuštění). Pokud problémy přetrvávají, kontaktujte autorizované servisní středisko.

Jak nastavit časovač pro automatické zapnutí/vypnutí?

Na ovládacím panelu opakovaně stiskněte TIMER pro nastavení zpoždění (1-12 hodin). Displej zobrazí '⊕→ON' pro automatické zapnutí nebo 'OFF' pro automatické vypnutí. Na dálkovém ovladači stiskněte TIMER, poté použijte HOUR pro úpravu. Potvrďte stisknutím ON/OFF.

Jaké minimální odstupy jsou vyžadovány kolem jednotky?

Udržujte odstup alespoň 50 cm od stěn nebo překážek na všech stranách pro zajištění správného proudění vzduchu.

Proč je chladicí účinek slabý?

Zkontrolujte, zda nejsou ucpané vstupy/výstupy vzduchu, zda není vzduchový filtr špinavý, zda v místnosti nejsou jiné zdroje tepla, zda je nastavení teploty správné nebo zda není rychlost ventilátoru příliš nízká. Ujistěte se, že je výfuková hadice správně nainstalována a není ohnutá.

Mohu použít prodlužovací kabel s klimatizací?

Ne. Zapojte klimatizaci přímo do uzemněné zásuvky střídavého proudu. Nepoužívejte rozdvojku ani prodlužovací kabel, protože by mohlo dojít k přehřátí nebo požáru.

Jak mám klimatizaci uskladnit na konci sezóny?

Odpojte a vyčistěte filtr. Vypusťte všechnu vodu odstraněním vypouštěcí zátky. Spusťte režim ventilátoru na půl dne pro vysušení vnitřku. Skladujte jednotku vzpřímeně na suchém, krytém místě.

NÁVOD K OBSLUZE 23Z011 Zelmer

Bezpečnostní pokyny 9

Technické údaje 10

Instalace 10

Funkce klimatizace 13

Automatické zapínání/vypínání přístroje pomoci ovládacího panelu 14

Automatické zapínání/vypínání přístroje pomoci dálkového ovládání 14

Způsoby odvádění kondenzátu 14

Čištění a údržba 14

Před zahájením sezóny 15

Před ukončením sezóny 15

Zjišťování a odstraňování poruch 15

Pravidelné prohlídky přístroje 15

Přečtěte si důkladně tento návod k použití. Zvláštní pozornost věnujte pokynům týkajícím se bezpečnosti, vyvarujete se tak během provozu nehodám a poškození zařízení. Návod k použití si uschovejte pro pozdější použití v průběhu používání výrobku.

ÚVODNÍ INFORMACE

- Mobilní klimatizace je drahým zařízením, doporučujeme proto, aby byla instalována zkušeným montérem. V opačném případě může dojít z materiálním škodám, ale také k vadnému provozu nebo snížení efektivity provozu klimatizace.

- Firma Zelmer S.A. nezodpovídá za havárie chybné nainstalované klimatizace.

BEZPEČNOSTNÍ POKYNY

– Před použitím přístroje se seznamte s obsahem celého návodu k použití.

- Přístroj připojujte vždy pouze do zásuvky elektrické sítě (pouze střídavého proudu) vybavené ochranným kolíkem s napětím shodným s napětím uvedeném na výrobním štítku.

Přístroj umístujte vždy na rovné ploše. –

- Přístroj odpojte ze zásuvky, není-li používám a před zahájením čištění.

Nevytahujte zástrčku ze zásuvky tahem za napájecí kabel. –

– Nezapínejte přístroj, je-li napájecí kabel nebo kryt topné soustavy zjevně poškozen.

Je-li neodpojitelný napájecí kabel poškozen, musí být vyměněn ve specializovaném servisu, aby nedošlo k úrazu.

Opravy zařízení může provádět pouze proškolený personál. Neodborně provedena oprava může být pro uživatele příčinou vážného ohrožení. V případě poruchy se obraťte na autorizovaný servis.

– Nepoužívejte přístroj v těchto místech:

- vedle zdroje vody a v místě, ve kterém může být přístroj v přímém kontaktu s vodou,

• v místě, ve kterém může být dojít k rozlití oleje,

- v místě vystaveném přímému působení slunečního záření,

- ve skleníku.

- Nevkládejte prsty ani žádná cizí tělesa do otvorů pro odvádění vzduchu. Věnujte tomu zvláštní pozornost a upozorněte na toto nebezpečí děti.

– Přechovávejte přístroj ve svislé poloze, aby nedošlo ke změně vlastností kompresoru.

– Existuje riziko přehřátí, bude-li přístroj zakryt. Nikdy nezakrývejte ventilační otvory v průběhu provozu přístroje.

- K mytí krytů topné soustavy nepoužívejte agresivní čisticí přípravy ve formě emulzí, mléka, past apod. Mohlo by dojít k odstranění informačních grafických symbolů, jako jsou dílce, označení, výstražné symboly apod.

- Přístroj není určen, aby jej obsluhovaly děti nebo osoby s omezenými fyzickými, smyslovými nebo psychickými schopnostmi nebo s nedostatkem zkušeností a znalostí práce s přístrojem, nepoužívají-li jej pod dohledem nebo podle návodu k obsluze poskytnutému osobou odpovědnou za jejich bezpečnost.

– Věnujte pozornost, aby si děti s přístrojem nehrály.

Pokyny týkající se použití dálkového ovládače

- Ujistěte se, že v prostoru mezi dálkovým ovládačem a vnitřní přijímačem přístroje se nevyskytují žádné předměty. V opačném případě nebude klimatizace fungovat.

- Držte dálkový ovládač dál od veškerých kapalin.

– Chraňte dálkový ovládač působení vysokých teplot a záření.

– Nevystavuje dálkový ovládač elektromagnetickému rušením působením jiných domácích spotřebičů.

Ujistěte se, že výše uvedeným pokynům rozumíte.

TECHNICKÉ ÚDAJE

Technické parametry jsou uvedené na výrobním štítku výrobku.

Spotřebič je zařízením třídy l. vybaveným napájecím kabelem s ochranným vodičem a vidlicí s ochranným kontaktem.

Přístroj splňuje požadavky platných norem.

Přístroj je shodný s požadavky těchto směrnic:

Elektrická nízkonapěťová zařízení (LVD) – 2006/95/EC. –

Elektromagnetická kompatibilita (EMC) – 2004/108/EC. –

Výrobek je označen symbolem CE na výrobním štítku.

INSTALACE

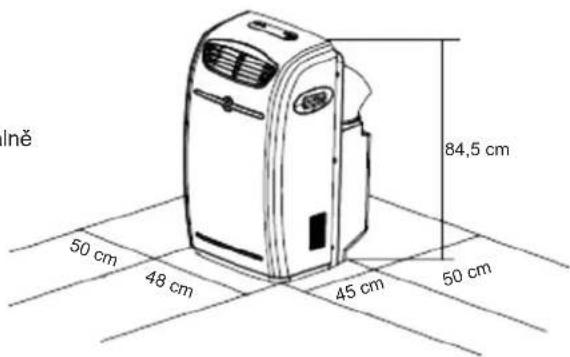

Umístění přístroje

Klimatizace musí být umístěná na rovné ploše tak, aby otvory odvádějící vzduch byly volné. Přístroj musí být vzdálen od stěn nebo jiných překážek minimálně 50 cm.

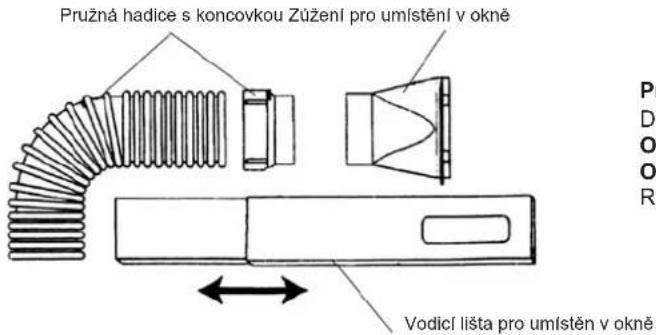

Příslušenství k instalaci

Pružná hadice s koncovkou 2 sady, 4 díly

Délka hadice od 50 cm do 200 cm

Okenní trubice 2 sady, 2 díly

Okenní vodicí lišta 1 sada, 2 dily

Rozměry od 67,5 cm do 123 cm

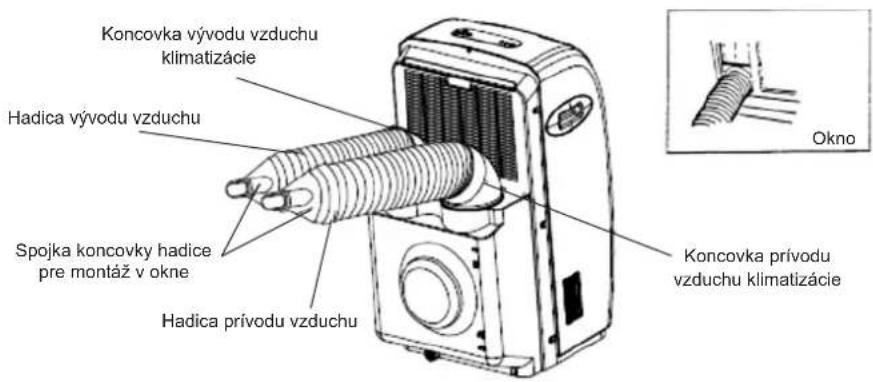

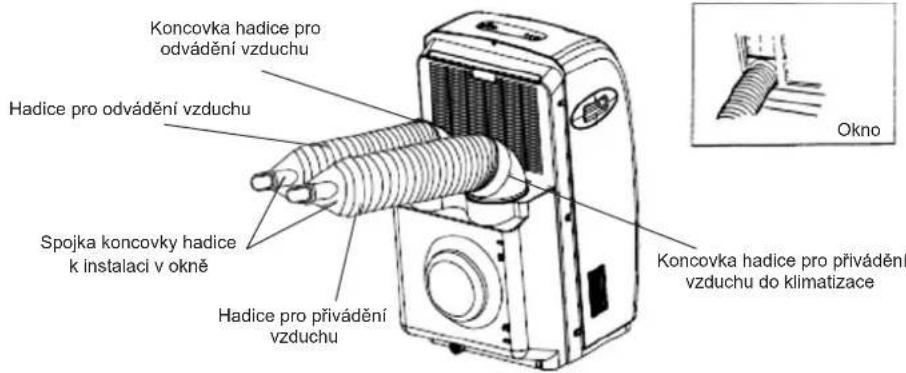

Způsob montáže hadic pro přívod a odvádění vzduchu

1. Přizpůsobte jeden konec hadice výstupu na klimatizační jednotce, poté nasadťe a 2–3 otáčejte v celém rozsahu hadici pro odvádění vzduchu.
2. Umístěte druhý konec hadice v nejbližším okně.
3. Postupujte stejným způsobem a nasad'te hadici pro přívod vzduchu.

UPOZORNĚNÍ: Délka hadice pro odvádění vzduchu se pohybuje od 60 cm do 180 cm. Je-li to možné, používejte co nejkratší hadice. Při montáži se snažte udržovat hadici pro odvádění vzduchu vodorovně, nezvětšujte ji ani nepřipojujte k jiným otvorům nebezpečí havárie.

Montáž hadic

Je-li hadice na výstupu netěsná, upevněte ji ještě jednou. Vyjměte nejprve konec hadice otočení na 2–3 plné otáčky, poté ji nasadťe na koncovku otáčením, jak je uvedeno na obrázku níže.

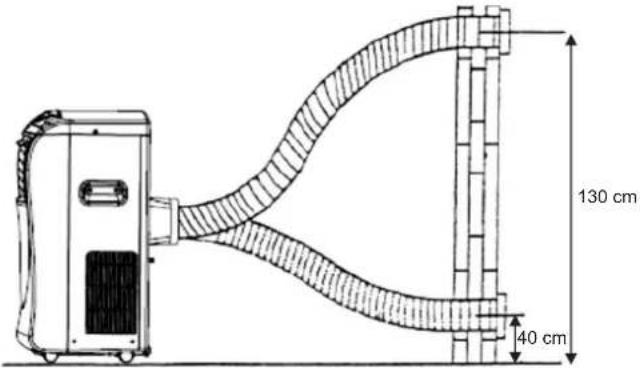

Správné upevnění hadic je uvedeno na obrázku níže (montujete-li hadice ve stěně, výšku hadic umístěte v rozmezí 40 – 130 cm.

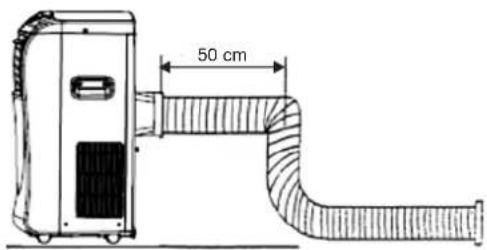

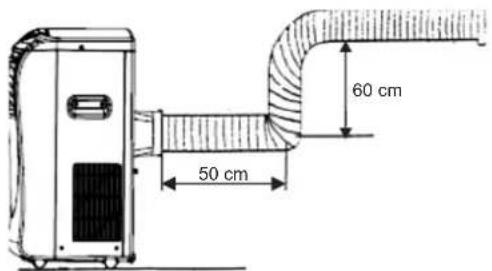

Je-li nutno hadici pro odvádění vzduchu zalomit, postupujte při montáží podle níže uvedených obrázků.

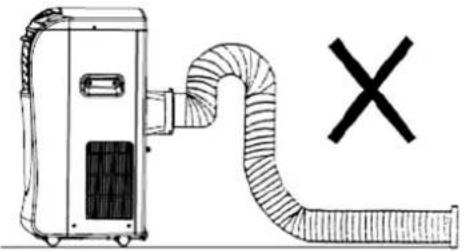

Příklad chybného umístění hadice pro odvádění vzduchu. V tomto případě může dojít k chybné funkci klimatizace nebo k poruše.

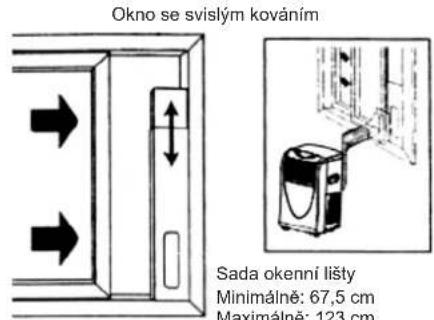

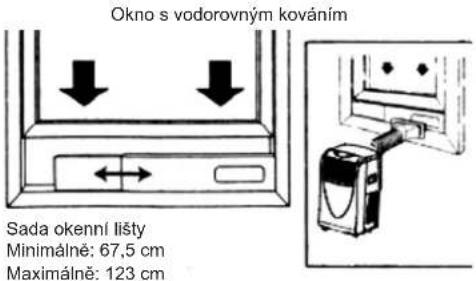

Okenní instalační sada

Ke klimatizaci je připojena okenní vodicí lišta určená pro okna otevíraná ve svislém nebo vodorovném směru. Montáž hadic pro přivádění a odvádění vzduchu je tak snadnější. U některých typů oken však bude nutná modifikace některých prvků instalace. Postupujte podle doporučení uvedených na obrázcích pokud je o maximální a minimálních rozsah otevíráni oken.

Vodicí lištu upevněte dvěma vruty na liště 2 (viz obrázek níže)

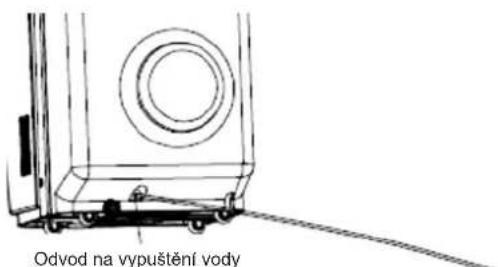

Montáže trubice pro odvádění vody

Přizpůsobte trubici do otvoru pro odvádění vody v zadní části přístroje.

Věnujte zvláštní pozornost umístění trubice ve správné poloze pro zamezení chybné funkce elektrické pojistky (viz obrázek níže).

CHARAKTERISTIKA PŘÍSTROJE

Mobilní klimatizace vzduchu je klimatizačním zařízením udržujícím nastavenou teplotu a snižující vlhkost vzduchu. Přístroj je díky jeho vlastnostem možno používat v různých situacích a v různých místnostech. Jeho polyfunkčnost zahrnuje chlazení, vysoušení i ventilaci. Tento typu přístroje byl navržen pro použití v domácnostech nebo kancelářích.

Používání klimatizace se doporučuje v rozmezí teplot v místnosti od 17°C do 35°C.

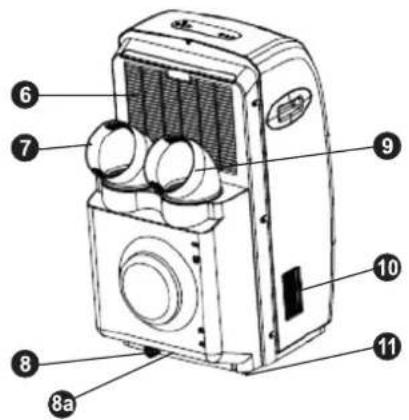

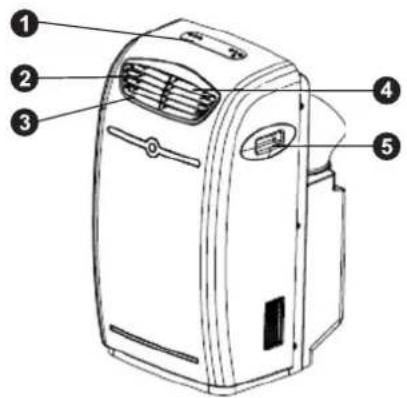

KONSTRUKCE

1. Ovládací panel s displejem.
2. Levé/pravé žaluzie směrového proudění vzduchu (automaticky ovládané).
3. Ventilační otvor.
4. Horní/dolní žaluzie směrového proudění vzduchu (ovládané ručně).
5. Držák pro prénášení.
6. Mřížka otvoru pro přivádění vzduchu s filtrem.
7. Otvor pro odvádění vzduchu.
8. Uzávěr otvoru pro vypuštění kondenzátu.
   3a. Otvor pro hadičku na vypouštění vody.
9. Přívod vzduchu.
10. Přepínač vzduchu (horní poloha, dolní poloha vypínače).
11. Otočná kolečka.

A – Tlačítko časovače TIMER. Je určeno k nastavení momentu zapnutí nebo vypnutí klimatizace nebo zrušení nastavení.
B – Tlačítko pro změnu rychlosti proudění vzduchu FAN SPEED. Slouží ke změně rychlosti provozu ventilátoru: vysoká HIGH, střední MED nebo nízká LOW.
C – Tlačítka teploty TEMP+, TEMP-. Slouží k nastavení požadované teploty v místnosti.
D – Tlačitko pro výběr pracovního režimu přístroje MODE. Slouží k výběru vhodného pracovního režimu: chlazení COOL, sušení DRY nebo ventilace FAN.
E – Tlačitko směru proudění vzduchu SWING. Slouží k nastavení střidaného nebo stálého směru proudění vzduchu.
F – Signalizační kontrolka připojení ke zdroji napájení POWER.
G – Signalizační kontrolka ukazatele maximální úrovně vody v nádržce WATER FULL.
H – Tlačitko pro zapnutí nebo vypnutí přístroje ON/OFF.

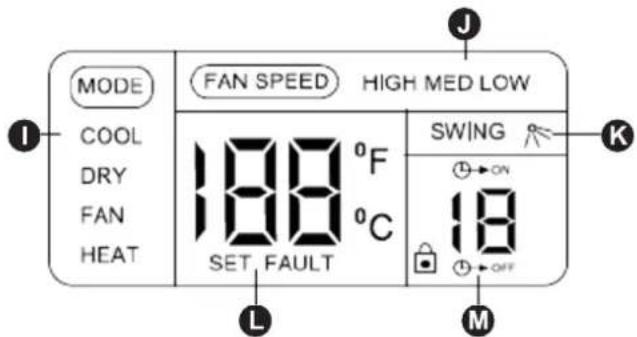

LCD DISPLEJ

I – Ukazatel pracovního režimu: COOL – chlazení, DRY – sušení, FAN – ventilace. HEAT – ohřívání je u tohoto typu neaktivní.
J – Ukazatel rychlosti proudění vzduchu: HIGH – vysoký, MED – střední, LOW – nízké.
K – Ukazatel směru proudění vzduchu (vpravo-vlevo).
M – Ukazatel časovače. Zobrazuje čas automatického zapnutí ON nebo vypnutí OFF klimatizace.
L – Ukazatel předběžně nastavené teploty SET a kódu poruchy FAULT. Zobrazí-li se na displeji ukazatel SET, zobrazované číslice ukazují zadanou teplotu. Naproti tomu, je-li zobrazen ukazatel FAULT, znamená to havárii a číslice uvádění kód poruchy (viz kapitolu: Funkce autodiagnostiky). Není-li zobrazen ukazatel SET ani FAULT, je uváděná teplota okolí.

Upozornění: Výše uvedené číslice na LCD displeji jsou uvedeny pouze pro názornost. V praxi jsou viditelné pouze číslice odpovídající danému cyklu.

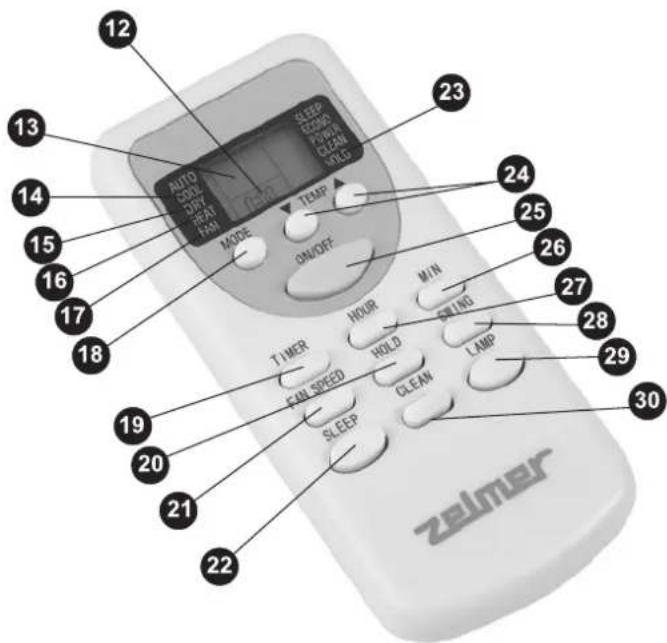

DÁLKOVÝ OVLÁDAČ

1. Ukazatel nastaveného času zapínání a vypínání přístroj nebo aktuálního času.

2. Ukazatel nastavené teploty.

3. Režim chlazení COOL.

4. Režim sušení DRY.

5. Režim ohřívání HEAT – u tohoto typu neaktivní.

6. Režim ventilace FAN.

7. Tlačítko pro výběr provozního režimu přístroje MODE. Dalším zmáčknutím tlačítka změna provozního režimu: chlazení COOL, sušení DRY nebo ventilace FAN.

8. Tlačitko nastavení času TIMER.

Určeno k nastavení automatického zapínání nebo vypínání přístroje. Použití souběžně s hodinovým tlačítkem HOUR (27) pro nastavení času v rozsahu 1–12 hodin s hodinovou přestávkou.

1. Tlačitko pro uzamykání klávesnice HOLD.

2. Tlačítko pro změnu rychlosti proudění vzduchu FAN SPEED. Další zmáčknutí tlačítka mění stupeň rychlosti proudění vzduchu z vysokého HIGH, přes střední MED a nízkých LOW.

3. Tlačitko SLEEP – neaktivní u tohoto modelu.

4. Ukazatel uzamykání klávesnice HOLD.

5. Tlačítka teploty TEMP. Každé zmáčknutí jednoho z tlačítek mění nastavenou teplotu o 1°C směrem nahoru nebo dolů.

6. Tlačitko pro zapnutí nebo vypnutí prístroje ON/OFF

7. Tlačítko minut MIN programování času. Pomoci tlačítka lze nastavit aktuální čas v minutách.

8. Tlačítko hodin HOUR pro nastavení času. Pomoci tlačítka lze nastavit aktuální čas v hodinách a doby automatického zapnutí nebo vypnutí přístroje v hodinách.

9. Tlačitko směru foukání vzduchu SWING. Slouží k nastavení střída-ného (vlevo-vpravo) nebo stálého směru proudění vzduchu.

10. Tlačitko LAMP – neaktivní u tohoto modelu.

11. Tlačítko CLEAN – neaktivní u tohoto modelu.

Technická specifikace dálkového ovládače

Nominální napětí 3,0 V
Nejnižší napětí emitovaného signálu CPU z procesoru 2,0 V
Rozsah příjmu signálu 8 m

Nastavení aktuálního času

Vložte řádně dvě baterie AAA (tenké tužkové) v příslušném místě ve spodní části dálkového ovládače (viz obrázek vedle).

Po vložení baterii v dálkovém ovládači bude zobrazen čas: 0:00.

Pro názornost bude nastaven čas 10:15.

Klimatizace má tři funkce: chlazení COOL, sušení DRY nebo ventilace FAN.

Rozsah teplot chlazení se pohybuje od 17°C do 31°C, u sušení se rozsah teplot pohybuje od 20°C do 31°C.

Zdroj napájení

• Zástrčku napájecího kabelu připojujte pouze do síťové zásuvky střídavého proudu vybavené ochranným kolíkem připojeným k ochrannému obvodu elektroinstalace.
• Nepřipojujte zástrčku napájecího kabelu k prodlužovacím kabelům nebo rozdvojkám, ke kterým jsou připojeny jiné elektro spotřebiče.
• Vložte zástrčku napájecího kabelu do napájecího zdroje, po asi 2 sekundách zazní zvukový signál, poté zmáčkněte tlačítko ON/OFF (H) na ovládacím panelu nebo ON/OFF (25) na dálkovém ovládači, přístroj začne pracovat.

Chlazení

1. Zmáčkněte několikrát tlačitko MODE (D) na ovládacím panelu nebo MODE (18) na dálkovém ovládači a zvolte režim chlazení. Na LCD displeji se objeví ukazatel COOL. Během provozu funkce chlazení spotřebiče vyveďte hadici odvádějící horký vzduch a hadici přivádějící vzduch mimo místnost, například za okno.
2. Zmáčknutím tlačítek TEMP+ nebo TEMP- (C) na ovládacím panelu nebo TEMP (24) na dálkovém ovládači zvolte požadovanou teplotu vzduchu v místnosti v rozmezí 17°C – 31°C.
3. Zmáčkněte tlačítko FAN SPEED (B) na ovládacím panelu nebo FAN SPEED (21) na dálkovém ovládači a zvolte vhodnou rychlost proudění vzduchu: vysokou HIGH, střední MED nebo nízkou LOW.
4. Zmáčkněte tlačítko SWING (E) na ovládacím panelu nebo SWING (28) na dálkovém ovládači a upravte směr proudění vzduchu.

li na LCD displeji viditelný symbol SWING znamená to, že byl nastaven střídavý směr proudění vzduchu (vlevo-vpravo). V opačném případě proudění vzduchu bude probíhat ve stále stejném směru.

Před zahájením provozu přístroje lze ručně nastavit horní a dolní žaluzie směrového proudění vzduchu (4).

Upozornění: Za účelem zvýšení chladicího výkonu postupujte podle těchto pokynů.

1. Je-li místnost přímo proti slunci, zatáhněte závěsy.
2. Neumíst'ujte klimatizaci vedle jiných zdrojů tepla.

Sušení

1. Uzavřete okna a dveře pro dosažení efektivnějšího suší dané místnosti.

2. Zmáčkněte několikrát tlačítko MODE (D) na ovládacím panelu nebo MODE (18) na dálkovém ovládači s zvolte režim sušení. Na LCD displeji se objeví ukazatel DRY.

V průběhu sušení nelze rychlost proudění vzduchu měnit, tlačítko FAN SPEED je proto neaktivní.

1. V případě používání funkce sušení, lze přístroj používat bez instalované hadice pro přivádění vzduchu.

Ventilace

1. Při použití funkce ventilace bude přístroj regulovat pouze proudění vzduchu, což znamená, že vzduch proudící do místnosti vzduchu nebude chlazen ani sušen.
2. Zmáčkněte několikrát tlačítko MODE (D) na ovládacím panelu nebo MODE (18) na dálkovém ovládači a zvolte režim ventilace. Na LCD displeji se objeví ukazatel FAN. Během provozu klimatizace v režimu ventilace vyveďte hadici pro odvádění vzduchu mimo místnost, například za okno.
3. Přístroj nemůže pracovat, jako ventilátor v uzavřeném oběhu bez přívodu vzduchu zevnitř. Z tohoto důvodu je nutné nainstalovat hadici pro přivádění vzduchu.
4. Zmáčkněte tlačítko FAN SPEED (B) na ovládacím panelu nebo FAN SPEED (21) na dálkovém ovládači a zvolte odpovídající rychlost proudění vzduchu: vysokou HIGH, střední MED nebo nízkou LOW.

AUTOMATICKÉ ZAPÍNÁNÍ A VYPÍNÁNÍ PŘÍSTROJE NA OVLÁDACÍM PANELU

Pro nastavení jiné doby automatického zapínání přístroje, zmáčkněte tlačítko TIMER (A). Na LCD displeji se zobrazí symbol „ON”. Mačkáním tlačítka TIMER (A) nastavte čas, kdy se bude klimatizace zapínat. Každé zmáčknutí tlačítka TIMER (A) znamená nastavení následující hodiny. Nastavení lze měnit v rozsahu 1–12 hodin.

Pro nastavení automatického vypínání přístroje zmáčkněte tlačítko TIMER (A), na LCD displeji se zobrazí symbol „OFF”. Mačkáním tlačítka TIMER (A) nastavte čas, kdy se bude klimatizace vypínat. Každé zmáčknutí tlačítka TIMER (A) znamená nastavení následující hodiny. Nastavení lze měnit v rozsahu 1–12 hodin.

Upozornění! Současným zmáčknutím tlačítek TEMP+ a TEMP- déle než 2 vteřiny se tlačítka zablokují. Na displeji se zobrazí symbol ☐. Opětovné zmáčknutí těchto tlačítek odblokuje klávesnici ovládacího panelu symbol 📄 LCD displeje zmizí.

AUTOMATICKÉ ZAPÍNÁNÍ A VYPÍNÁNÍ PŘÍSTROJE NA DÁLKOVÉM OVLÁDAČI

Pro nastavení doby automatického zapínání přístroje, zmáčkněte tlačitko TIMER (19). Na displeji dálkového ovládače se zobrazí symbol „ON” a naposledy nastavený čas zapínání přístroje v rozmezí 1–12H. Nastavení 4H znamená, že přístroj se automaticky zapne za 4 hodiny.

Pro nastavení nebo změnu doby automatického zapínání přístroje, zmáčkněte tlačítko TIMER (27). Jedno zmáčknutí tlačítka HOUR (27) způsobují zvýšení hodnoty o jednu hodinu v rozmezí od 1 do 12. Po dosažení hodnoty 12 se dalším zmáčknutím tlačítka HOUR (27) vrátíte na hodnotu 1.

Pro nastavení automatického vypínání pracujícího přístroje pomocí dálkového ovládače zmáčkněte tlačítko TIMER (19). Na displeji se objeví symbol „OFF“ a naposledy nastavený čas vypínání přístroje v podobě 1–12H. Označení 4H v tomto případě znamená, že přístroj se automaticky vypne za 4 hodiny.

Pro nastavení nebo změnu doby automatického zapínání přístroje, zmáčkněte tlačitko TIMER (27). Jedno zmáčknutí tlačitka HOUR (27) způsobují zvýšení hodnoty o jednu hodinu v rozmezí od 1 do 12. Po dosažení hodnoty 12 se dalším zmáčknutím tlačitka HOUR (27) vrátíte na hodnotu 1.

UPOZORNĚNÍ. Jedna z níže uvedených metod odvádění kondenzátu odpovídá danému zařízení. Oveřte, která metoda je správná a odvedťe vodu na správnou úroveň.

Metoda 1: Funkce čerpadla systému pro odvádění vody – automatické odvádění vody

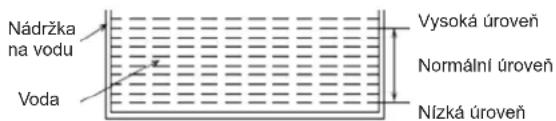

1. Bez ohledu na to, ve kterém provozním režimu přístroj pracuje, je-li úroveň vody v nádržce NÍŽKÁ, tehdy vodní čerpadlo a oběhové čerpadlo mimo provoz a klimatizace pracuje v nastaveném provozním režimu.
2. Je-li úroveň vody v nádržce na NORMÁLNÍ úrovni, oběhové čerpadlo pracuje, vodní čerpadlo je mimo provoz a klimatizace pracuje v nastaveném provozním režimu.
3. Je-li úroveň vody v nádržce na VYSOKÉ úrovni, vodní čerpadlo bude v provozu asi 10 minut. Poté, sníží-li se úroveň vody na úroveň NÍZKOU a NORMÁLNÍ, přístroj bude pokračovat v nastaveném provozním režimu. Bude-li se však úroveň vody i nadále udržovat na VYSOKÉ úrovni, vodní čerpadlo a přístroj se vypne. Signalizační kontrolka WATER FULL (G) bude na ovládacím panelu svítit a na displeji se objeví kód poruchy E5. Odšroubujte uzávěr a vylijte vodu z nádržky.

Metoda 2: Ruční odvádění vody

Je-li úroveň v nádrži VYSOKÁ, přístroj přestane fungovat, rozsvítí se signalizační kontrolka WATER FULL (G) na ovládacím panelu. Na displeji se objeví kód poruchy E5. Zmáčkněte tlačítko SWING (E) a TIMER (A) současně po dobu delší 2 sekund. Voda bude v tomto případě odváděná hadicí umístěnou v zadní části přístroj. Sníží-li se úroveň vody na úroveň NÍZKOU, přístroj přestane vodu odvádět. V tomto případě zmáčkněte tlačítko ON/OFF (H), aby přístroj i nadále pracoval v normálním režimu.

ČIŠTĚNÍ A ÚDRŽBA

1. Před zahájením čištění a údržby odpojte přístroj ze sítě.
2. K mytí krytů nepoužívejte agresivní čisticí připravy ve formě emulzí, mléka, past apod. Mohlo by dojít k odstranění informačních a grafických symbolů.
3. Otřete kryt přístroje vlhkou utěrkou.
4. Je-li vzduchový filtr ucpaný velkým množstvím prachu, dojde ke snížení se množství proudícího vzduchu. Vzduchový filtr čistěte jednou za dva týdny.

Otevírání a čištění vzduchového filtru

1. Vytáhněte vzduchový filtr směrem nahoru – jak je uvedeno na obrázku vedle.
2. Vyčistěte filtr ponořením do teplé vody (kolem 40°C) s přídavkem neutrálního čisticího přípravku.
3. Propláchněte filtr a poneste vysušit ve stínu.
4. Vložte vzduchový filtr zpět na stejné místo.

PŘED ZAHÁJENÍM SEZÓNY

1. Ověřte, zda otvory pro přivádění a odvádění vzduchu jsou volné.
2. Ujistěte se, že vzduchový filtr je řádně vložen před spouštěním klimatizace. Je-li vzduchový filtr vytažen, může vlivem prachu a jiných cizích prvků dojít k vadné funkci přístroje.

PŘED UKONČENÍM SEZÓNY

1. Vypněte klimatizaci a odpojte ji od zdroje napájení.
2. Vyčistěte vzduchový filtr a jiné části.
3. Otevřete uzávěr pro odvádění kondenzátu. Poté klimatizaci zapněte v režimu ventilace asi na půl dne, aby klimatizační jednotka dobře proschla.
4. Přikryjte přístroj proti pronikání prachu a nečistot.

ZJIŠTOVÁNÍ A ODSTRAŇOVÁNÍ PORUCH

Předtím než zavoláte do servisního střediska postupujte podle této tabulky.

Problém Ověřte Řešení
Klimatizace nefunguje. Je zapojená	do el. sitě?Není vytažena zástrčka?„Nevypadly“ pojistky?Nesvítí ukazatel nádržky vody?Je nádržka na vodu správně umístěná?Je správně nastavena doba provozu?	Zapněte zástrčku do zásuvky.Vyměňte pojistku.Vylijte obsah nádržky na vodu.Umístěte nádržku ve správné poloze.Změňte nastavení času.
Slabé chlazení. Nejsou otvory pro	přivádění a odvádění vzduchu ucpané?Není jiný zdroj tepla v místnosti?Nejsou vzduchové filtry znečištěné?Je teplota nastavená správně?Je rychlost proudění vzduchu odpovídající?	Odblokujte proudění vzduchu.Odstraňte zdroj tepla z místnosti.Vyčistěte filtr.Změňte nastavenou teplotu.Nastavte rychlost práce ventilátoru na vysokou.
Velký hluk a vibrace.	Je klimatizace umístěna na rovné ploše?	Umístěte klimatizace na rovné ploše.
Klimatizace se zapíná a vypíná samočinně.	Je napětí napájecího zdroje správné?Není hadice pro odvádění vzduchu zalomená nebo ucpaná?Je dodatečná hadice pro odvádění vzduchu namontována samostatně?	Ověřte zdroj napájení.Zajistěte, aby odvádění vzduchu bylo vedeno vodorovně.Ověřte, zda horký vzduch je odváděn správně.

UPOZORNÉNÍ! Pokud i po ověření výše uvedených doporučení klimatizace nepracuje správně, vypněte přístroj ze zdroje napájení a kontaktujte autorizovaný servisní středisko.

FUNKCE AUTODIAGNOSTIKY

Klimatizace je vybavena vestavěným diagnostickým systémem, jehož účelem je informovat uživatele o chybné funkci přístroje.

Kód poruchy Diagnóza poruchy

E2 Porucha měření teploty přiváděného vzduchu.

E3 Příliš vysoká provozní teplota přístroje.

E4 Ochrana přístroje před vadným provozem.

E5 Příliš vysoká hladina kondenzátu.

1. V pravidelných intervalech v průběhu používání provádějte každých 10–14 měsíců povinnou prohlídku stavu klimatizace.
2. Přihlášku k prohlídce v autorizovaném servisním středisku.
3. Náklady provedení prohlídky hradí uživatel přístroje.

EKOLOGICKY VHODNÁ LIKVIDACE

Obalový materiál jednoduše neodhoďte. Obaly a balicí prostředky elektrospotřebičů Twist jsou recyklovatelné, a zásadně by měly být vráceny k novému zhodnocení. Obal z kartonu lze odevzdat do sběren starého papíru. Pytlík z polyetylénu (PE, PE-HD, PE-LD) odevzdejte do sběren PE k opětnému zužitkování.

Po ukončení životnosti spotřebič zlikvidujte prostřednictvím k tomu určených recyklačních středisek. Pokud má být spotřebič definitivně vyřazen z provozu, doporučuje se po odpojení napájecího přívodu od elektrické sitě jeho odříznutí, přístroj tak bude nepoužitelný. Informujte se laskavě u Vaší obecní správy o recyklačním středisku, ke kterému příslušite.

Toto elektrozařízení nepatří do komunálního odpadu. Spotřebitel přispívá na ekologickou likvidaci výrobku. ZELMER CZECH s.r.o. je zapojena do kolektivního systému ekologické likvidace elektrozařízení u firmy Elektrowin a.s. Více na www.elektrowin.cz.

Veškeré opravy svěřte odborníkům v servisních střediscích. Záruční i pozáruční opravy osobně doručené nebo zaslané poštou provádí servisní střediska ZELMER – viz. SEZNAM ZÁRUČNÍCH OPRAVEN.

Záruční podmínky shodné s předpisy platnými v zemi prodeje výrobku.

Výrobce nebere odpovědnost za nevhodné použití přístroje, za použití přístroje v rozporu z jeho určením nebo v rozporu z návodem k obsluze. Výrobce si vyhrazuje právo na provádění inovačních změn přístroje kdykoliv, bez předchozího upozornění, za účelem přizposobení přístroje požadavkům zákona, normám, nařízením nebo z důvodu konstrukčních, obchodních, estetických a jiných.

Obsah

Technické údaje....16

Inštalácia 17

Charakteristika zariadenia....19

Ovládací panel....19

LCD displej 19

Dialkový ovládač 20

Automatické zapínanie/ vypínanie zariadenia pomocou dialkového ovládača 21

Pred začatím sezóny....22

Pred ukončením sezóny 22

Ak je stály napájací kábel poškodený, dajte ho vymenit' v špecializovanom servise, čím predídete nebezpečenstvu.

Uistite sa, že ste pochopili hore uvedené poznámky.

TECHNICKÉ ÚDAJE

Výrobok je označený označením CE na výrobnom štítku.

INŠTALÁCIA

Elastická hadica s koncovkou 2 sady, 4 prvky

Dížka hadice od 50 cm do 200 cm

Okenná priechodka 2 sady, 2 prvky

Okenná montážna vodiaca lišta 1 sada, 2 prvky

Rozmery od 67,5 cm do 123 cm

Počas montáže sa snažte držat' hadicu vývodu vzduchu vo vodorovnej polohe, nepredlžujte ju ani nepripájajte iné vývody, hrozi to poruchou.

Návod na montáž hadíc

Po vložení batérií do dial'kového ovládača sa zobrazí čas: 0:00.

V rámci ukážky na účely tohto návodu bude nastavené 10 hodín 15 minút:

1. Stlačte a pridržte tlačidlo HOUR (27) po dobu cca. 3 sekundy. Ukazovatel' hodín začne blikat'.
2. Viackrát stlačte tlačidlo HOUR (27), až nastavíte hodinu 10.
3. Stlačte tlačidlo MIN (26), ukazovatel' minút začne blikat'. Stlačte ho viackrát a nastavte hodnotu 15.
4. Stlačte tlačidlo ON/OFF (25) pre potvrdenie nastaveného času. Ak v priebehu 15 sekúnd nebude stlačené tlačidlo ON/OFF (25), nastavený čas sa automaticky zruší.

FUNKCIE KLIMATIZÁCIE

Rozsah teplôt pri chladení je od 17°C do 31°C, pri odvlhčovaní rozsah teplôt je od 20°C do 31°C.

Zdroj napájania
